项目背景与行业痛点

果实膨大和植物茎干生长是作物生长状态最直接的生物学响应之一。水分、温度、光照、蒸腾、根系吸水、营养供应和生育阶段发生变化以后，往往会首先反映在果径、茎径及其昼夜微小变化过程中。传统果实生长调查通常采用游标卡尺定期测量果径，茎干生长则通过人工测径或阶段性记录完成。这种方法能够获得某一天或某一生育阶段的尺寸，但难以观察一天之内毫米甚至更小尺度的连续变化。

植物茎干并不是持续单调增粗。白天随着太阳辐射增强和蒸腾增加，植物体内水分状态发生变化，茎径可能出现暂时收缩；夜间蒸腾减弱、根系补水以后，又会逐渐恢复甚至超过前一周期。单次人工测量很容易把这种短期水分变化误认为真实生长。果实同样存在昼夜膨缩过程。果实尺寸受细胞扩张、水分输入、蒸腾、温度和生育阶段共同影响，因此判断果实真实生长趋势，需要连续观察多个昼夜周期，而不是只比较两个时间点。

对于果园、设施农业、育种试验和植物生理研究，如果能够把果径、茎径变化与土壤水分、空气温湿度、太阳辐射和灌溉事件同步记录，就可以进一步研究植物生长与环境条件之间的响应关系。远程果实与茎干生长监测系统采用非损伤夹持式精密位移传感器，对果实直径、茎干直径或微小尺寸变化进行连续测量，通过边缘数据采集主机、4G通信和SIYB智能监测平台形成长期生长时间序列，为果树栽培、水分胁迫研究、灌溉管理和农业科研提供连续数据。

建设目标与监测目标

项目建设植物果实与茎干生长综合在线监测系统，在具有代表性的植株、枝条或果实上安装非损伤位移感知装置，持续监测植物尺寸变化。

核心监测内容包括果实直径、茎干直径、相对变化量、日变化幅度、日生长量、生长速率、收缩幅度和恢复过程。

系统重点识别植物一天之内的周期性膨胀、收缩和恢复过程，并与跨日真实生长趋势进行区分。

对于水分胁迫研究，可将茎径收缩、恢复时间和日最大收缩幅度与土壤水分、空气温湿度、太阳辐射和灌溉数据联合分析。

现场数据通过边缘主机统一采集并由4G蜂窝网络上传SIYB平台，实现无人值守、远程查看、历史分析和科研数据导出。

需求分析

果实与茎干生长监测首先需要明确被测对象。苹果、柑橘、葡萄、梨、桃等果实尺寸范围不同，不同作物茎干直径和生长速度也存在明显差异，因此需要根据实际最大尺寸选择合适量程。

第二，需要保证测量装置不会对植物产生明显机械限制。夹持结构应保持稳定接触，同时预留植物正常膨大空间，避免传感器本身阻碍果实或茎干生长。

第三，需要控制安装方向和机械松动。长时间户外运行过程中，风吹、枝条摆动、人工操作和果实增重都可能使夹具位置发生改变，因此安装稳定性直接决定长期数据是否具有可比性。

第四，需要考虑温度影响。金属结构、传感机构和植物组织都会随温度发生微小尺寸变化，因此系统采用温度补偿并保存温度背景，用于降低非生长因素对微位移监测的影响。

第五，应区分“瞬时尺寸变化”和“真实生物量增长”。白天茎干暂时收缩不代表植物停止生长，而夜间恢复也不等于全部属于新增生长量，需要结合连续曲线进行解释。

总体解决方案

本方案以S-FSGR果实与茎干生长监测仪为核心，由非损伤夹持式位移感知单元、安装组件、边缘数据采集主机、4G通信模块、供电系统以及SIYB智能监测平台组成。

监测果实时，将感知装置安装在目标果实适当位置，使位移机构随果实膨大产生连续位移变化。

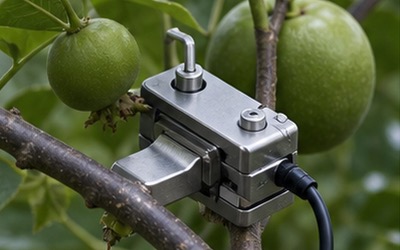

监测茎干时，将传感装置固定于目标茎段，通过非损伤夹持结构连续感知茎径微小变化。

位移信号通过RS485/Modbus传输至边缘数据采集主机，边缘端完成温度补偿、线性化、滤波、变化率计算、质量判断和本地存储。

边缘主机通过4G网络上传SIYB平台。网络暂时中断时现场继续采集并缓存，4G恢复以后按照原始时间戳自动补传。

系统最终形成“植物尺寸感知—位移补偿—昼夜变化识别—生长量计算—环境数据关联—4G远程传输—平台分析”的完整技术链。

系统架构设计

系统由植物生长感知层、边缘数据处理层、4G通信层、SIYB数据平台层和农业科研应用层组成。

植物生长感知层由非损伤夹持式精密位移单元组成，直接获取果径、茎径或其他微位移变化。

边缘数据层完成采集、温度补偿、滤波、单位换算、变化率计算、极值识别、质量判断和本地缓存。

4G通信层负责果园、温室或科研样地与远程服务器之间的数据传输。

SIYB平台按照“项目—地块—植株—测点—果实/茎干”的结构组织监测数据。

农业科研应用层进一步与气象、土壤、灌溉、植物水势和农事数据联合分析。

监测内容与监测方法

果径是系统主要直接监测参数之一，用于连续描述目标果实直径或对应位移尺寸的变化。

茎径用于连续反映目标枝干或主茎尺寸变化，适合观察植物日尺度水分变化和长期增粗过程。

相对生长量可以当前尺寸与某一基准时刻尺寸的差值表示，用于观察从试验开始以后累计变化。

日变化幅度用于描述一天内最大尺寸与最小尺寸之间的差异。

日生长量用于比较相邻生长周期的稳定基准或恢复后尺寸差异，具体算法需根据研究方法确定。

生长速率描述单位时间内尺寸变化速度，可按照小时、日或项目设定周期统计。

茎干收缩幅度可用于描述白天蒸腾增强以后产生的短期径向收缩，而恢复时间反映植物重新补水后的径向恢复过程。

技术原理与算法模型

S-FSGR采用精密位移测量原理，将果实膨大、茎干增粗或植物组织产生的微小尺寸变化转换为连续位移信号。

非损伤夹持结构使位移感知机构保持与植物尺寸变化同步，同时避免采用穿刺、切割等破坏性测量方式。

系统结合温度补偿，对传感机构和环境温度造成的尺寸变化影响进行修正，以提高长期微位移数据的稳定性。

设某一初始时刻尺寸为D0，当前尺寸为Dt，则相对尺寸变化可表示为ΔD=Dt-D0。

单位时间生长或尺寸变化速率可以表示为V=(Dt-Dt-1)/Δt。

一天内最大尺寸为Dmax、最小尺寸为Dmin时，日变化幅度可表示为ΔDday=Dmax-Dmin。

对于茎干监测，可根据每日峰值、谷值和恢复过程形成日最大收缩幅度等指标，用于分析植物水分状态。

需要注意，果径或茎径变化是水分状态、生物生长、温度和机械条件共同作用的结果。平台计算得到的“水分胁迫风险”等指标属于模型推算结果，不能直接等同于植物生理实验测得的水势或含水量。

系统功能设计

系统具备果径连续监测、茎径连续监测、微位移记录、温度补偿、4G远程通信、本地存储和断网补传功能。

实时监测功能显示当前果径或茎径、相对变化量、最近数据时间和设备在线状态。

日变化分析功能自动提取一天内尺寸最高值、最低值、收缩幅度和恢复过程。

生长趋势功能形成日、周、月和完整生育期的累计生长曲线。

变化率功能可以识别快速膨大、快速收缩或长期生长趋缓等变化。

质量控制功能自动标记超量程、突变、漂移、长期固定、通信离线、维护和校准状态。

多测点功能可同时比较不同植株、不同品种、不同灌溉处理和不同果实的生长差异。

开放接口支持将数据对接农业物联网、科研数据库以及第三方灌溉和环境监测系统。

硬件组成与配置方案

系统主要由S-FSGR果实与茎干生长监测仪、非损伤夹持式位移感知单元、安装支架、连接线缆、边缘数据采集主机、4G通信模块、电源和现场防护组件组成。

果实监测应根据目标果实成熟期最大直径选择50mm、75mm、100mm、125mm或150mm量程。

茎干监测应根据目标茎径、季节增粗量和夹具结构确定合适量程，并保证整个监测周期不发生机械顶死。

科研项目建议同一处理配置多个重复测点，避免用一个果实或一株植物代表整个试验处理。

多个S-FSGR可通过RS485总线接入一台边缘数据采集主机，再由一套4G终端集中上传SIYB平台。

温室、果园有稳定市电时可采用DC供电；野外果园和科研站可根据监测点数量、4G上传频率和当地日照配置太阳能与蓄电池。

核心设备参数

S-FSGR果实与茎干生长监测仪量程可选0～50mm、0～75mm、0～100mm、0～125mm和0～150mm。

位移分辨率为0.01mm。

典型测量精度为0.05mm。

工作温度范围为-40～60℃。

设备输出采用RS485/Modbus。

标准线缆资料典型为2m，可根据项目安装距离配置。

设备采用非损伤夹持式位移感知结构，并结合温度补偿用于长期果径、茎径和微位移测量。

现场多个传感器可通过RS485/Modbus接入边缘数据采集主机。

本方案远程通信统一采用4G蜂窝网络，由边缘主机连接SIYB智能监测平台。

采集周期与4G上传周期可分别配置，具体根据需要观察的昼夜膨缩过程、生长速度、供电和网络条件确定。

系统支持循环存储和断网缓存，恢复4G通信后按照原始时间戳补传。

供电可采用DC、市电适配或太阳能加蓄电池，最终功耗、防护和续航按照实际项目配置确认。

软件平台与数据展示

SIYB智能监测平台按照“项目—果园/温室—植株—监测对象”的结构管理果实与茎干生长数据。

实时页面展示当前果径或茎径、日变化量、生长速率、温度、质量码和设备状态。

24小时曲线可以观察白天收缩、夜间恢复以及尺寸峰谷变化。

长期生长曲线可以从幼果期一直记录到成熟期，展示果实整个膨大过程。

茎干专题页面可展示日最大收缩、恢复时间、日增长以及跨季节增粗趋势。

多测点比较功能可以同时查看不同植株、不同品种、不同灌溉处理或不同试验组数据。

质量控制页面自动标记超量程、突变、漂移、离线、维护、校准和低电状态。

系统支持CSV、Excel数据导出，并可根据项目约定提供API、MQTT、Modbus等数据接口。

数据分析与智能应用

果实生长监测可以完整记录一个果实从早期膨大到成熟阶段的尺寸变化，而不再依赖每隔数天人工测量一次。

通过连续曲线可以观察果实一天之内的膨胀和收缩，并将这种水分引起的短期波动与长期真实生长趋势进行区分。

茎干监测可以观察植物蒸腾增强时出现的径向收缩，以及夜间根系补水以后逐步恢复的过程。

如果一天结束以后茎径能够恢复并超过前一周期基线，可以形成新的长期生长量；如果连续多个周期恢复不足，则可以结合水分环境进一步分析。

将S-FSGR与土壤水分数据结合，可以观察根区逐渐变干以后茎干最大日收缩是否增加。

将数据与太阳辐射、空气温度、湿度和VPD等环境条件联合后，可以分析高蒸腾环境与茎径变化之间的关系。

灌溉发生以后，可观察土壤水分上升与茎干恢复之间的时间差，为植物水分响应研究提供连续数据。

对于不同品种或处理试验，可以统计最终果径、日增长速率、膨大阶段和生长曲线差异。

预警机制与决策支撑

果实与茎干生长监测不建议简单设置一个统一的“尺寸报警值”，因为不同作物、品种和生育期的正常尺寸差异较大。

系统更适合采用变化率、持续时间和相对历史基线进行异常判断。

当茎径日最大收缩幅度连续明显增加，同时土壤水分持续降低时，可形成水分胁迫关注事件。

当灌溉以后茎径长期没有出现正常恢复，可结合根区水分、供水系统和植物状态进一步检查。

当果径连续多天生长速率明显下降时，可作为农艺检查提示，但不能仅依据尺寸曲线直接判断具体病害或营养缺乏原因。

数据突然跳变、长期固定或超出量程，应优先作为机械松动、传感器位置变化、枝条受力或设备故障进行质量检查。

具体灌溉或水分胁迫阈值应根据作物、品种、生育期、土壤和当地试验数据建立，不建议使用一个通用值控制所有果树。

项目实施方案

项目实施前首先明确监测对象属于果实膨大、茎干增粗、水分胁迫还是品种对照研究，并确定需要的时间分辨率。

根据预计成熟果径或茎径最大尺寸选择0～50、75、100、125或150mm量程，避免监测中后期出现超量程。

选择具有代表性的植株和果实，并记录品种、植株编号、枝条位置、果实编号、生育期和安装日期。

安装夹具时保持稳固但不过度挤压植物组织，并检查运动机构在整个预计生长范围内具有足够行程。

传感器安装以后设置初始值，并通过人工卡尺或项目认可参考方法进行初始比对。

边缘主机完成RS485地址、量程、采样周期、温度补偿、4G通信和SIYB平台点位配置。

试运行期间检查昼夜曲线是否连续、机械结构是否随枝条晃动产生明显异常以及断网补传是否正常。

正式监测以后，灌溉、降雨、施肥、修剪、套袋、疏果和其他重要农事操作应记录发生时间，便于后续解释曲线变化。

运维服务保障

长期运行过程中应定期检查夹具是否松动、偏移、卡滞或对植物组织形成明显压迫。

随着果实膨大，应确认位移机构仍保留有效行程，防止达到机械限位以后数据长期固定。

枝条增粗和风吹摆动可能改变传感器姿态，因此需要结合质量数据和现场检查动态调整维护周期。

套袋、喷药、修剪、采摘和人工农事作业前应注意保护传感器和线缆，避免机械碰撞。

更换监测果实、重新安装或移动夹具后，应建立新的基准并记录变更时间，不将变更前后数据直接视为一条完全连续的物理尺寸序列。

边缘主机、4G模块、太阳能、电池、防雷和外露线缆按照果园和野外环境定期检查。

校准、维护、设备更换、初始值调整和算法参数修改应保存历史版本，使长期生长数据能够追溯。

项目优势与方案价值

0.01mm分辨率使系统能够观察人工卡尺定期测量难以连续记录的植物微小尺寸变化。

0～50mm至0～150mm多种量程，可以根据小型果实、大型果实和不同茎径选择对应版本。

典型0.05mm精度能够满足大量果实膨大、茎径变化和植物生长科研场景。

非损伤夹持式结构适合在整个生育期持续跟踪同一个果实或茎段，避免反复破坏性取样。

温度补偿有利于降低户外昼夜温差对精密位移测量造成的影响。

4G联网可以将分布在果园、温室和科研试验区的多个生长测点统一接入SIYB平台。

边缘缓存和断网补传保证移动网络短时异常不会造成关键昼夜膨缩过程永久缺失。

系统还可以与土壤水分、植物水势、茎流、气象和灌溉数据结合，逐步形成植物“土壤—根系—茎干—果实—大气”连续生理生态监测体系。

应用场景

本方案适用于苹果、柑橘、梨、桃、猕猴桃等果树果实膨大过程连续监测。

适用于葡萄、番茄、甜瓜等果实尺寸和日变化研究，具体夹具和量程根据目标对象选择。

适用于果树主干、枝干和其他植物茎径长期生长监测。

适用于果园节水灌溉研究，通过茎径收缩和恢复分析植物水分响应。

适用于不同灌溉处理、品种和栽培措施的农业科研对照试验。

适用于设施农业，对温室环境变化与果实生长速率进行联合分析。

适用于林木生长和生态研究，对树干微径向变化进行连续观测，实际适用尺寸需根据量程和安装结构确认。

适用于高校、科研院所、农业试验站和智慧果园的长期植物生长监测。

效益分析

连续性方面，将人工每隔数天测量一次果径或茎径升级为全天候连续时间序列。

时间分辨率方面，可以观察植物一天内的收缩、恢复和膨大过程，而不仅是长期尺寸差。

科研方面，可将植物生长量与土壤水分、气象、植物水势和灌溉数据同步分析，提高实验数据完整性。

管理方面，可更早观察果实生长趋缓或植物径向恢复不足等现象，为现场检查提供参考。

远程管理方面，4G平台减少科研人员或果园管理人员频繁到现场人工卡尺测量。

数据资产方面，整个生育期连续果径和茎径数据可以形成不同品种、不同处理和不同年份的植物生长数据库。

标准规范与政策依据

果实与茎干连续生长监测属于植物生理、农业环境和科研监测应用，具体监测方法应结合试验设计、作物品种和研究目标确定。

具有外壳防护等级声明的现场设备可根据实际配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

采用RS485/Modbus进行位移感知单元与边缘主机数据通信时，可参考Modbus Application Protocol Specification V1.1b3。

农业科研项目应按照处理组、对照组、重复数量、生育期和统计分析要求确定测点数量、采样周期及数据使用方法。

人工卡尺、标准量块或其他参考设备用于现场比对时，应根据项目精度要求采用具有适当量值溯源能力的设备。

S-FSGR产品说明书中列出的GB/T 24689.1-2009《植物保护机械 虫情测报灯》与本方案的果实和茎干位移监测对象并非主要直接技术依据，因此本方案不将其作为生长监测核心设计标准。

成功案例

成功案例应以真实实施并取得客户公开授权的项目资料为准。典型果树水分响应科研项目，可以在同一果园选择多株代表性果树，在果实和主枝或树干分别安装S-FSGR生长监测设备。

各测点通过RS485连接边缘数据采集主机，并由4G网络统一上传SIYB智能监测平台。

系统运行以后持续记录果径和茎径尺寸变化，并形成全天候生长曲线。

白天随着太阳辐射和蒸腾增强，可以观察茎干出现不同程度的径向收缩；夜间随着蒸腾减弱和根系补水，茎径逐步恢复。

灌溉前后可将土壤水分和茎径恢复过程放在同一时间轴，比较不同水分管理条件下植物径向响应差异。

果实监测则可连续形成整个膨大期尺寸曲线，并统计不同时期日生长速率及昼夜变化。

如果项目设置不同灌溉处理或品种，可以通过多测点比较不同处理组之间果实膨大、茎径收缩和恢复特征。

以上内容属于基于S-FSGR系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、真实项目业绩或固定增产、节水效果声明。

参考文献

[1] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[2] Modbus Application Protocol Specification V1.1b3。

[3] 植物茎径变化、径向生长和树干微变化连续监测相关植物生理与生态研究资料。

[4] 果实膨大、果径增长、细胞扩张及果实水分关系相关园艺科学研究资料。

[5] 植物日最大茎干收缩、茎径恢复及水分胁迫相关农业水分生理研究资料。

[6] 土壤水分、蒸腾、气象条件与植物径向生长联合观测相关技术资料。
