项目背景与行业痛点

农田、果园、茶园、设施农业、林场和农业园区长期受到蛾类、甲虫类及其他趋光性害虫影响。传统化学防治虽然见效较快，但长期高频使用农药可能增加生产成本，并带来农药残留、害虫抗性和非靶标生物影响等问题，因此绿色防控逐渐成为现代农业病虫害管理的重要方向。传统普通杀虫灯大多按照固定时间开关，现场工作人员只能通过定期查看集虫袋、灯管和风机状态判断设备是否正常。对于面积较大的农业基地，几十台甚至上百台设备分散安装以后，人工逐台巡检工作量明显增加。

杀虫灯长期户外运行还受到灰尘、降雨、昆虫残体、蜘蛛网、电源故障、光源衰减、风机卡滞和通信中断等影响。如果设备已经停止诱虫或风机失效，但管理人员没有及时发现，就容易形成长期无效运行。趋光性害虫活动又具有明显的时间和环境规律，不同季节、生育期、气温、湿度和天气条件下虫害发生程度不同。仅记录“杀了多少虫”而缺少设备运行时间和环境背景，很难对防控效果进行长期分析。智能风吸式杀虫灯监测系统通过多波段诱虫光源、风吸捕获、自动控制、边缘状态监测、4G通信和SIYB智能监测平台，将传统单机杀虫灯升级为可远程监控、状态可诊断、记录可追溯的农业绿色防控设备。

建设目标与监测目标

本项目建设智能风吸式杀虫灯远程绿色防控系统，在农田、果园、茶园、林地或农业园区布设多个杀虫灯站点。

系统按照光控、时间计划或项目设定策略自动开启诱虫光源和风机，对趋光性害虫进行诱集和捕获。

主要监测设备开关状态、诱虫光源状态、风机运行状态、累计工作时长、通信状态、电源状态及故障报警。

按照项目需要可增加虫量监测、虫体图像采集或虫情识别功能，用于统计诱集数量和害虫发生趋势。

各站点通过4G蜂窝网络接入SIYB智能监测平台，实现多区域设备集中查看、远程控制、故障告警、历史记录和防控数据管理。

需求分析

智能杀虫灯建设首先需要根据目标害虫确定设备布设位置和诱虫策略。不同作物、不同害虫种群以及不同种植区域对灯光诱集的响应存在差异，因此不能简单按照固定距离平均布灯。

第二，需要避免灯具之间形成过度光源干扰。相邻杀虫灯距离过近时，可能改变单台设备有效诱集范围，也不利于后续比较不同站点虫情。

第三，需要考虑光污染和非靶标昆虫影响。设备运行时间应结合主要目标害虫活动规律、农业管理要求和生态保护目标合理设置。

第四，风吸式结构依赖风机持续运行。如果诱虫灯正常发光但风机出现堵塞、卡滞或失效，害虫捕获效率会下降，因此设备状态监测必须同时覆盖光源和风机。

第五，大面积农业场景通常缺少有线网络，因此本方案采用4G通信，使每个站点或区域边缘主机能够直接上传平台。

第六，对于太阳能供电项目，需要根据诱虫光源功率、风机功率、工作时长、4G通信以及当地连续阴雨天气进行完整能量预算。

总体解决方案

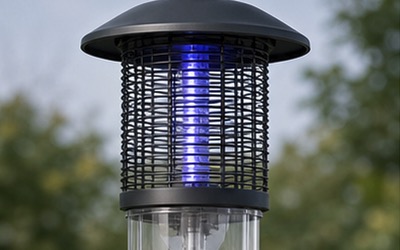

本方案采用S-IPLS智能风吸式杀虫灯，由多波段诱虫光源、风吸捕获单元、集虫装置、边缘数据采集与控制主机、4G通信模块、供电系统、安装支架以及SIYB智能监测平台组成。

夜间达到光控条件或计划运行时间以后，边缘主机启动诱虫光源和风机。

趋光性害虫受到特定波段光源吸引后接近设备，由风机产生的气流吸入集虫区域，实现物理诱集和杀虫。

边缘主机同步记录开关机、光源、风机、工作时长和故障状态，并按照项目设定逻辑进行本地判断。

现场数据通过4G网络发送至SIYB平台。网络短时异常时设备仍按照既定策略运行，并在本地保存监测数据；通信恢复以后按原始时间戳补传。

对于多个农业地块，可以通过统一平台对全部杀虫灯进行分组管理，实现区域化绿色防控。

系统架构设计

系统由害虫诱集层、风吸执行层、边缘控制层、4G通信层、SIYB平台层和农业管理应用层组成。

害虫诱集层通过多波段光源形成趋光性害虫视觉诱导环境。

风吸执行层由风机和集虫组件组成，将接近光源区域的害虫吸入并集中处理。

边缘控制层负责光控、定时运行、设备状态采集、故障判断、本地存储和控制逻辑执行。

4G通信层负责站点与远程服务器之间的数据交换。

SIYB平台集中管理设备状态、工作记录、报警、维护和项目化虫量数据。

农业应用层可以进一步与虫情测报、气象、作物生育期和植保记录进行联合分析。

监测内容与监测方法

设备开关状态用于判断杀虫灯当前是否处于运行周期。

诱虫光源状态用于确认灯源是否正常启动，并辅助识别光源故障或使用寿命问题。

风机状态用于判断风吸捕获机构是否正常工作，是风吸式杀虫灯设备健康监测的重要参数。

工作时长按照每次开机和关机时间累计，用于统计单台设备日运行时长、月运行时长和累计运行时间。

设备故障状态包括供电异常、通信异常、光源异常、风机异常以及项目配置的其他设备状态。

虫量属于选配监测内容，可根据项目增加计数、成像或人工复核机制，用于形成诱集数量时间序列。

如果项目同时部署气象站，可将害虫诱集数据与空气温度、湿度、降雨和风速进行同期比较。

技术原理与算法模型

S-IPLS采用多波段趋光诱集原理。不同昆虫对紫外及可见光波段存在不同程度趋光响应，通过组合光源扩大目标趋光性害虫的诱集覆盖。

设备典型诱虫光源采用320～680nm组合波段，通过不同波长光源形成连续或组合诱虫效果。

害虫进入诱虫灯作用区域以后，风机产生向下或结构设计方向的气流，将虫体吸入集虫区域，减少昆虫接近灯源后再次逃逸。

系统可根据光照条件和时间计划进行光控运行。例如白天自动关闭设备，夜间达到条件以后启动诱虫和风吸系统。

设每天设备累计工作时间为Ton，各次运行时长为ti，则日累计运行时间可表示为Ton=Σti。

如配置虫量统计，第i个时间窗口捕获虫量为Ni，可进一步形成小时虫量、日虫量和累计虫量。

虫量变化率可用于辅助观察害虫活动突然增加，但诱集数量受到天气、光源、布点、作物生育期和目标昆虫行为影响，不能直接等同于田间实际害虫密度。

系统功能设计

系统具备自动诱虫、风吸捕获、光控时序、远程控制、4G通信、本地存储和设备状态诊断功能。

自动运行功能根据光控或时间计划启动和停止杀虫灯。

设备监测功能实时获取光源、风机、开关、电源和通信状态。

累计运行统计功能记录每台设备日、月和累计运行时长。

故障告警功能支持设备离线、光源异常、风机异常和其他项目化设备故障。

远程控制功能可根据权限对指定站点或站点组执行启动、停止和运行计划调整。

断网运行功能保证4G短时失联时设备继续执行本地已经下发的工作计划。

虫量功能可按照项目增加虫量计数、图像采集或第三方虫情识别接口。

硬件组成与配置方案

系统主要由S-IPLS智能风吸式杀虫灯、多波段诱虫光源、DC风机、集虫组件、边缘控制主机、4G通信模块、SIM通信组件、电源和安装支架组成。

标准农业场景可采用AC220V供电，适合农场、园区和温室周边具有市电的位置。

无市电农田、果园和林地可配置太阳能供电系统，但太阳能板和蓄电池容量需要根据设备实际运行时间重新核算。

多个杀虫灯可采用独立4G联网，也可根据现场距离采用区域边缘主机汇聚以后统一4G上传。

灯体应采用牢固立杆安装，并根据当地风速、土壤和防盗要求设计基础。

对于需要虫量监测的项目，可在集虫结构增加虫体计数、称重、成像或项目化识别组件。

核心设备参数

S-IPLS智能风吸式杀虫灯诱虫波段典型为320～680nm组合光源。

诱虫光源典型功率为15W。

风机采用DC12V供电，典型功率4W。

整机典型功耗≤65W，实际功耗按照最终光源、风机、控制器、通信和附加组件结构确认。

设备工作环境温度为-20～70℃。

工作环境湿度为0～95%RH，无凝结。

设备可采用AC220V供电，也可根据项目配置太阳能系统。

现场通信常用RS485/Modbus。

本方案远程通信统一采用4G蜂窝网络，由设备边缘主机连接SIYB智能监测平台。

采集周期与4G上传周期可以分别设置，具体按照设备状态监测、虫量统计和通信供电条件确定。

系统支持循环存储和断网缓存，4G恢复以后按照原始时间戳完成补传。

虫量统计属于选配功能，具体识别、计数或成像参数按照最终项目配置确认。

软件平台与数据展示

SIYB智能监测平台按照“项目—区域—地块—杀虫灯站点”的方式管理绿色防控设备。

站点总览显示全部设备当前在线数量、运行数量、停止数量和故障数量。

实时页面显示单台设备开关状态、光源状态、风机状态、工作时长、4G通信和供电状态。

地图页面可以显示不同农田、果园和园区杀虫灯分布，并按照设备状态采用不同标识。

历史记录页面保存每天设备开关时间、工作时长和故障过程。

如配置虫量模块，可展示小时虫量、日虫量、累计虫量和不同站点虫量比较。

平台质量控制模块记录设备离线、异常运行、维护和参数变更状态。

系统支持日报、月报以及CSV、Excel数据导出，并可通过API、MQTT、Modbus等方式接入农业物联网和植保平台。

数据分析与智能应用

智能杀虫灯数据分析首先可以用于判断每台设备是否按照计划真正运行，而不仅是远程下发了一个开灯命令。

平台可统计每台设备每天实际工作时长，并识别某台设备长期运行时间明显低于同一区域其他设备的情况。

对于配置虫量统计的项目，可以观察不同月份、不同生育期和不同区域趋光性害虫诱集数量变化。

如果同期接入空气温度和湿度，可以分析不同天气条件下害虫夜间活动程度。

将虫量与降雨数据比较，可以观察连续降雨前后害虫诱集数量的变化。

果园或林地可比较不同位置杀虫灯虫量差异，辅助识别害虫活动较集中区域。

长期运行以后可以形成害虫季节性活动曲线，并结合农事、防治和作物生育期资料进行综合分析。

预警机制与决策支撑

设备告警主要包括4G离线、光源异常、风机异常、电源异常和其他关键运行故障。

如果设备进入计划运行时间但光源没有正常启动，可形成光源故障报警。

如果光源正常而风机未正常工作，应单独形成风机故障告警，避免设备表面处于“亮灯”状态但无法有效风吸捕获。

工作时长异常可以用于判断设备是否频繁掉电、计划执行失败或出现重复启动。

配置虫量监测以后，可以根据历史虫量背景和变化率形成害虫活动关注提醒。

虫量突然增加可以提示植保人员进一步开展田间人工调查，但不能仅依据杀虫灯诱集量直接判断达到某一虫害防治阈值。

虫害防治决策还应结合田间调查、作物生育期、目标害虫种类、当地植保标准和农艺措施综合确定。

项目实施方案

项目实施前首先调查种植作物、主要趋光性害虫、种植面积、地块形状、周边灯光、植被高度、道路和电源条件。

根据目标害虫活动范围和项目防控要求确定杀虫灯数量和布点位置。

布点应避免靠近强烈道路照明、建筑照明及其他可能明显干扰诱虫效果的人工光源。

根据立杆高度、设备重量、当地风环境和土壤情况建设安装基础。

市电项目完成AC220V供电、防雷、接地和漏电保护；太阳能项目根据实际功耗和运行时间核算太阳能板及蓄电池容量。

设备安装完成以后配置4G网络、设备编号、光控条件、启停时间、工作计划和SIYB平台对应关系。

调试阶段测试光源、风机、自动启停、远程控制、4G断网、本地运行和恢复补传。

正式运行初期可同步开展人工虫情调查，对诱集结果、布点代表性和运行策略进行复核。

运维服务保障

智能杀虫灯长期运行的重点维护部件包括诱虫光源、风机、集虫结构、电源和通信模块。

集虫区域应根据实际虫量定期清理，避免昆虫残体堆积影响气流或卫生条件。

风机应检查是否存在叶片卡滞、昆虫残体堵塞、异响和转速异常。

诱虫光源应根据实际运行时间和光衰情况进行检查和更换，不能只根据是否“还能亮”判断诱虫能力。

灯罩和透光区域应及时清洁灰尘、虫体和蜘蛛网，避免影响光线传播。

太阳能项目定期检查太阳能板污染、蓄电池状态和充放电情况。

4G通信异常期间设备继续按照本地计划运行；恢复联网后上传历史运行记录。

光源更换、风机维修、工作计划修改和设备位置调整均应在平台留下维护记录。

项目优势与方案价值

320～680nm组合诱虫波段能够覆盖较宽的趋光响应范围，适合多类趋光性农业害虫诱集。

风吸式捕获相比单纯光源诱集增加主动气流捕获过程，降低害虫接近诱虫区后再次逃逸的概率。

光控和时序控制可以避免白天无效运行，使设备按照目标害虫活动时间工作。

4G通信使分散在大田、果园、茶园和林场的设备可以统一进入SIYB平台。

光源、风机、工作时长和故障状态远程监测，使管理人员能够先判断设备健康情况，再安排现场维护。

本地运行和断网补传保证4G异常不会直接导致杀虫灯停止既定防控计划。

虫量选配功能能够进一步把传统杀虫灯升级为绿色防控数据节点。

系统还可与虫情测报、气象、土壤和农事记录联合，形成更加完整的农业病虫害数字化管理体系。

应用场景

本方案适用于水稻、玉米、小麦、蔬菜等大田作物绿色防控。

适用于柑橘、苹果、梨、桃、葡萄等果园趋光性害虫防治。

适用于茶园害虫绿色防控和夜间自动诱杀。

适用于设施农业和农业园区外围害虫诱集防控。

适用于林场、苗圃和生态林业有害生物防控。

适用于有机农业、绿色食品生产基地和减少化学农药使用的农业项目。

适用于植保部门和农业科研单位开展害虫趋光行为和绿色防控效果研究。

适用于智慧农业项目，与虫情测报灯、气象站和农田环境传感器组成综合在线植保系统。

效益分析

绿色防控方面，通过物理诱虫和风吸捕获减少部分场景对单一化学防治方式的依赖。

自动运行方面，设备按照光控和工作计划自动运行，减少人工每天开关设备。

远程管理方面，4G联网可以同时管理大面积农业区域内多个杀虫灯站点。

运维方面，通过光源、风机和通信状态监测能够更快发现设备故障，减少长期无效运行。

数据方面，设备运行时长和虫量选配数据形成连续记录，为长期绿色防控效果分析提供基础资料。

管理方面，可以把杀虫灯、虫情、气象和农事防治信息放到统一平台，形成更加完整的植保工作记录。

标准规范与政策依据

智能风吸式杀虫灯及相关诱虫装备可根据具体产品适用范围参考GB/T 24689.1-2009《植物保护机械 虫情测报灯》。

具有外壳防护等级声明的现场设备可参考GB/T 4208-2017《外壳防护等级（IP代码）》。

采用RS485/Modbus进行设备与边缘主机通信时，可参考Modbus Application Protocol Specification V1.1b3。

项目建设还应结合当地农业农村部门、植保机构及绿色防控相关技术要求确定布点、目标害虫和防治评价方式。

涉及AC220V户外供电时，应按照项目电气设计要求配置接地、漏电、过流和防雷保护。

所列标准用于产品设计、系统集成和项目方法参考，不表示S-IPLS整机自动取得所有相关认证或满足标准全部条款。

成功案例

成功案例应以真实实施并获得公开授权的项目资料为准。典型大田绿色防控项目，可根据种植面积和目标害虫分布，在多个代表性区域安装S-IPLS智能风吸式杀虫灯。

每台设备配置多波段诱虫光源、风机、集虫单元和边缘控制主机，并通过4G网络接入SIYB智能监测平台。

夜间达到项目设定的光控或时间条件后，设备自动启动诱虫光源和风机，白天或达到停止条件后自动关闭。

平台持续记录各站点开关状态、光源状态、风机状态、工作时长和故障信息。

如果某一台设备在计划运行期间出现风机故障，平台形成设备异常告警，管理人员可先远程确认设备状态，再安排人员到对应地块维护。

配置虫量模块以后，可进一步比较不同区域诱集数量及季节变化，并与气象和田间人工虫情调查同步分析。

长期运行以后，项目可以形成杀虫灯运行、虫害活动、故障维护和农事防治组成的完整数字档案，为后续绿色防控布局调整提供数据。

以上内容属于基于S-IPLS系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、真实项目业绩或固定减药、增产效果声明。

参考文献

[1] GB/T 24689.1-2009，《植物保护机械 虫情测报灯》。

[2] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[3] Modbus Application Protocol Specification V1.1b3。

[4] 农业害虫趋光行为、多波段诱虫及物理绿色防控相关植保技术资料。

[5] 风吸式杀虫灯、害虫诱集和农业病虫害综合在线监测相关工程技术资料。

[6] 农作物病虫害绿色防控、虫情调查和农业生态防治相关技术资料。
