项目背景与行业痛点

农作物长势是农业生产、育种试验、苗情调查和农业科研的重要基础信息。播种出苗以后，作物株高、冠层覆盖、叶色、群体密度、倒伏、缺苗以及局部病斑等状态会随着生育期、气象、土壤水分和农业管理措施不断变化。传统苗情和长势调查主要依赖人员定期进入地块观察、拍照和记录。人工调查能够获得现场信息，但通常只能形成若干离散时间点，很难完整保存从出苗、分蘖、拔节、开花到成熟阶段的连续变化过程。普通视频监控虽然能够远程查看农田，但其主要目标通常是现场安防，并没有固定拍摄角度、统一时间计划、预置位复拍和长期图像时序管理。如果每天拍摄角度、焦距和时间都不同，后期很难直接比较作物生长变化。农业图像还容易受到太阳高度角、阴影、云量、降雨、风吹植株摆动、镜头污染和季节背景变化影响。单张照片出现颜色或结构差异，并不一定代表作物真实长势发生变化，因此需要结合固定机位、时间序列和质量控制进行分析。作物长势图像监测系统通过户外云台相机、固定预置位、定时拍摄、边缘图像处理、4G无线通信和SIYB智能监测平台，对农田冠层进行周期性重复成像，形成具有时间戳的连续图像与视频档案，为苗情调查、生育期记录、异常发现和科研分析提供可追溯的视觉数据。

建设目标与监测目标

本项目建设作物长势图像远程监测系统，在农田、温室、果园、育种试验区或农业科研基地设置固定式图像监测站。

系统按照项目设定时间自动拍摄作物冠层图像，并可通过云台预置位依次观察不同方向、不同试验小区或不同作物区域。

主要监测对象包括原始冠层图像、短视频、生育期视觉变化、冠层变化、苗情差异、倒伏状况以及项目配置的图像识别结果。

通过长期固定重复拍摄，建立同一地块从播种出苗到成熟收获的完整视觉时间序列。

所有图像和设备状态由现场边缘主机进行保存和质量管理，再通过4G网络上传SIYB智能监测平台，实现无人值守和远程集中管理。

需求分析

作物图像监测首先需要解决可比性问题。长期长势分析要求同一监测对象尽量保持相同机位、焦距、云台角度和取景范围，否则图像差异可能主要来自拍摄条件变化。

第二，需要根据作物类型和种植规模确定监测距离。玉米、水稻、小麦、蔬菜和温室作物的植株高度、冠层结构和观测尺度不同，需要通过光学变焦和云台预置位进行现场设计。

第三，需要合理处理光照条件。正午强光、清晨逆光、阴影和夜间照明都会改变图像颜色和对比度，因此长期比较时宜固定主要采集时间窗口。

第四，需要区分图像证据与模型结果。原始照片和视频属于直接采集数据；冠层覆盖、长势等级、病斑识别或其他算法结果属于图像分析或模型推算，应在平台中明确区分。

第五，农业现场经常缺少固定宽带网络，因此系统需要采用4G远程通信，并具备图片本地缓存、弱网续传和断网补传能力。

第六，太阳能供电项目需要根据拍摄频率、云台巡航次数、视频长度、4G图片上传流量和连续阴雨天数进行供电容量设计。

总体解决方案

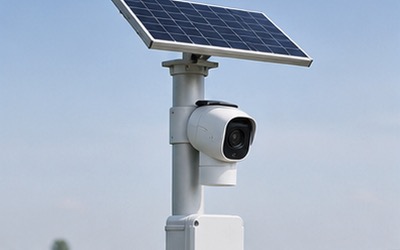

本方案采用S-PLGR作物长势图像监测系统，由户外云台相机、边缘图像采集单元、立杆与安装支架、4G通信模块、边缘数据采集主机、供电系统以及SIYB智能监测平台组成。

户外云台相机安装在具有代表性的监测位置，并预先配置一个或多个云台预置位。

系统按照设定时间自动调用对应预置位，完成定时拍照，也支持远程抓拍和项目化短视频采集。

边缘图像单元对照片和视频执行质量检查、压缩、文件命名、时间戳绑定和本地存储，并记录相机、云台、供电及通信状态。

采集结果通过4G蜂窝网络上传SIYB智能监测平台；通信异常期间图像继续保存在现场，恢复联网后按照原始时间顺序补传。

平台将同一监测对象不同日期的照片按照时间序列排列，实现作物长势变化回放、同期对比和全过程归档。

系统架构设计

系统由图像感知层、边缘图像处理层、4G通信层、数据平台层和农业应用层组成。

图像感知层通过户外高清云台相机完成作物冠层照片和视频采集。

边缘图像处理层负责定时任务、云台巡航、预置位调用、图片质量检查、压缩、本地缓存和设备状态判断。

4G通信层负责图片、视频、结果和设备状态由田间站点上传远程服务器。

SIYB平台按照“项目—地块—监测站—预置位—作物区域”的结构管理图像。

农业应用层可以进一步将作物长势影像与气象、土壤、灌溉、病虫害和农事操作信息建立统一时间轴。

监测内容与监测方法

原始图像是本系统最重要的直接数据，用于记录指定日期和时间的作物实际视觉状态。

短视频可用于观察风吹冠层、倒伏、设备作业及其他需要动态信息的现场过程。

冠层变化通过同一预置位不同日期的图像进行对比，可以观察植被覆盖面积、作物高度视觉变化及群体结构变化。

苗情监测可重点关注出苗整齐度、明显缺苗区域以及不同小区之间的群体差异。

倒伏监测可以通过固定机位图像观察作物群体结构是否出现大面积倾斜或倒伏，并结合强风、降雨等气象事件进行复核。

病斑或颜色异常属于项目化图像识别内容，需要根据作物、品种、病害类型、光照背景和训练数据配置识别模型。

人工复核结果可以与自动识别版本同时保存，用于后续模型评价和长期数据追溯。

技术原理与算法模型

S-PLGR采用固定场景重复成像与图像时序分析技术。通过固定安装位置、云台预置位、焦距和周期拍摄，使相同作物区域在多个时间点保持较好的空间对应关系。

设某预置位在t1、t2、t3等不同日期分别获取图像I1、I2、I3，系统可以按照统一监测区域对这些多时相图像进行序列排列和变化分析。

图像质量判断可综合考虑模糊、过曝、欠曝、遮挡、镜头污染、数据缺失以及云台位置异常等因素。

对于冠层变化分析，可以在固定感兴趣区域ROI内比较不同时期植被区域的面积、边界或视觉特征变化，但具体算法和评价指标应按照项目识别模型确认。

对于倒伏、病斑、长势等级和其他智能识别，可以采用项目化计算机视觉模型，但模型准确性会受到作物种类、生育期、背景、气候和样本数据影响。

因此平台应保留原始图像、算法版本、识别结果、质量码和人工复核结果，而不是只保存一个最终识别结论。

系统功能设计

系统具备定时拍照、远程抓拍、短视频采集、云台360°巡航、预置位管理、4G远程通信、本地存储和断网补传功能。

定时成像功能按照每天或项目设定时间自动获取作物冠层照片。

云台巡航功能使一套设备可以依次观察多个方向或多个试验小区。

远程抓拍功能允许管理人员在降雨、倒伏、病虫害调查或其他特殊事件发生后即时获取现场图像。

图像时序功能将同一预置位照片按照日期排列，快速查看作物生长变化。

边缘质控功能对模糊、异常、通信失败和设备状态进行标记。

平台支持阈值、变化率、持续时间和设备故障等项目化告警逻辑。

识别功能按照项目可输出冠层变化及其他模型结果，并保留模型版本和人工复核记录。

硬件组成与配置方案

系统主要由S-PLGR户外云台摄像机、边缘图像采集单元、立杆或固定支架、设备防护箱、4G通信模块、SIM通信组件、电源、防雷接地及SIYB智能监测平台组成。

摄像机根据监测距离和视场要求安装在地块边缘、试验区中心或其他稳定位置。

云台可为不同方向建立多个预置位，例如分别对应不同试验小区、不同作物品种或不同田块。

需要长期进行严格时序对比的核心监测对象，应尽量使用固定预置位和固定焦距，减少人为改变画面构图。

有稳定市电的农业园区和温室可采用DC供电；无市电农田可配置太阳能及蓄电池。

太阳能站点应根据摄像机、云台动作、边缘计算、4G上传和夜间待机实际能耗进行系统容量核算。

核心设备参数

S-PLGR作物长势图像监测系统摄像机典型配置为200万像素。

摄像机典型支持23倍光学变焦。

典型支持16倍数字变焦。

云台支持远程360°巡航和预置位。

图像采集支持定时拍照、远程抓拍和项目配置的短视频。

设备典型采用DC12V供电，也可根据现场条件配置太阳能系统。

摄像机及现场结构典型采用IP65级防护设计，最终防护等级按照实际配置确认。

系统支持图片和数据边缘缓存，4G网络恢复以后执行历史补传。

本方案远程通信统一采用4G蜂窝网络。

采集周期和4G上传周期可分别配置，可根据作物变化速度、科研需求、通信流量及太阳能供电能力确定。

系统支持循环存储和断网缓存，本地容量按照图像分辨率、视频长度、采集频率和保存周期配置。

图像识别模型、识别种类、算法精度和计算能力不属于固定统一参数，应根据最终项目模型和验收方法确定。

软件平台与数据展示

SIYB智能监测平台按照“项目—区域—地块—设备—预置位”的结构管理作物图像数据。

站点总览页面显示设备在线状态、最近拍摄时间、4G通信质量、电源和维护状态。

实时图像页面显示最新冠层照片，并支持按照权限执行远程抓拍或云台查看。

历史图像页面按照日期和时间连续排列同一预置位照片，可以快速浏览作物从苗期到成熟期的变化过程。

多时相对比功能可以选择两个或多个日期，将同一区域图片进行对照。

视频页面用于管理项目采集的短视频资料。

识别页面可展示冠层变化和项目配置的图像识别结果，并记录算法版本、质量状态和人工复核。

平台支持数据、结果和设备状态导出，并可按照项目要求通过API、MQTT、Modbus或行业平台接口进行数据集成。

数据分析与智能应用

作物长势图像最大的价值，是把整个生育期变成可以回看的视觉时间序列。

播种出苗阶段，可以通过连续照片观察作物由裸地到逐渐形成群体冠层的变化，并比较不同田块或试验处理的出苗进程。

营养生长期可以观察群体覆盖范围和冠层结构变化，结合土壤水分、气象和灌溉记录分析不同环境条件下的长势差异。

发生强风或强降雨以后，可以立即远程抓拍并与事件前图像比较，辅助识别是否存在倒伏或明显植株损伤。

对于温室和科研试验，可以比较不同灌溉、施肥、覆盖、品种及环境处理之间的视觉生长差异。

如果项目配置病斑或颜色识别模型，可对固定区域的异常变化进行辅助筛查，再由人工或植保人员现场复核。

长期图像还可以与作物生育期资料对应，形成返青、拔节、开花、结果、成熟等关键阶段的视觉档案。

预警机制与决策支撑

作物图像监测的预警重点应分为设备质量异常和作物视觉异常两类。

设备质量异常包括相机离线、4G通信中断、镜头遮挡、图像严重模糊、云台位置异常和电源异常。

当系统检测到连续多张图像质量不足时，应优先形成设备维护告警，而不是直接进行作物长势判断。

作物视觉异常可以根据项目识别模型设置，例如明显倒伏、冠层变化异常、缺苗区扩大或疑似病斑区域变化。

变化类结果宜结合持续时间和多个连续时相进行判断，避免一次强风造成叶片摆动或阴影变化产生瞬时误判。

图像识别结果属于辅助决策信息，尤其病害、缺素和生理胁迫等原因不能仅凭普通可见光图片自动得出最终结论，仍应结合现场调查和其他环境数据复核。

项目实施方案

项目实施前首先明确作物种类、监测面积、生育周期、主要观察目标以及是否需要算法识别。

现场勘察重点调查地块方向、植株最终高度、太阳位置、遮挡、道路、机械作业、4G网络、供电、防盗和维护条件。

根据监测距离设计相机安装高度、焦距和预置位，使主要作物区域在整个生育期保持有效视场。

对于长期比较的固定监测位，应冻结云台角度、焦距、预置位编号和感兴趣区域。

设备安装完成以后配置相机时间、云台预置位、拍摄计划、图像保存策略、4G网络和SIYB平台。

试运行期间应同步进行人工苗情或长势调查，将现场情况与图像进行对比，验证画面代表性。

如配置图像识别模型，应通过本地作物和实际场景样本进行验证，并记录模型版本和识别边界。

正式运行前还应测试断网缓存、4G恢复补传、电源异常和远程抓拍功能。

运维服务保障

图像系统长期运行最重要的维护工作之一是保持镜头和透明防护窗口清洁。

灰尘、泥水、蜘蛛网、昆虫、鸟粪和农药雾滴均可能明显影响图像质量，应根据现场环境动态确定清洁周期。

强风、机械碰撞或维护操作可能改变摄像机和云台安装方向，因此应定期检查支架和紧固件。

植株高度持续增加时，需要检查作物是否逐渐遮挡相机原有视场。

太阳能板应定期清洁，蓄电池状态、4G网络、防雷接地和设备箱密封也应纳入运维检查。

通信中断期间现场继续缓存图像，恢复4G网络后完成补传。

相机更换、预置位调整、焦距变化、识别模型升级和人工结果修订均应形成版本记录，避免长期图像比较失去一致性。

项目优势与方案价值

典型200万像素户外云台摄像机能够持续获取作物冠层影像，为农业长势监测建立直观视觉证据。

23倍光学变焦可以根据地块距离调整有效观察范围，相比单一固定焦距设备具有更好的现场适应性。

360°云台巡航和预置位功能使一套监测站可以周期观察多个田块方向或试验小区。

定时拍照使同一场景形成标准化多时相图像，比工作人员偶尔使用手机拍照更适合长期变化比较。

远程抓拍和短视频功能可以在强降雨、大风、病虫害调查等特殊事件后快速获取现场视觉信息。

4G网络适合农田、果园和偏远试验场，不依赖现场Wi-Fi。

断网图片缓存和恢复补传避免关键生育期因为移动网络短时故障产生永久影像缺口。

平台同时保存原图、识别结果、算法版本、人工复核和设备状态，使AI分析结果能够追溯到原始视觉证据。

应用场景

本方案适用于水稻、小麦、玉米、棉花等大田作物苗情与长势综合在线监测。

适用于农业育种试验，对不同品种、不同处理区建立长期图像档案。

适用于温室蔬菜和设施农业，比较不同区域冠层长势、倒伏和视觉异常。

适用于农业科研试验，对灌溉、施肥、覆膜、密度和其他处理进行多时相视觉对照。

适用于智慧农业园区，作为远程巡田和作物视觉监测节点。

适用于农情调查和农业遥感地面验证，为卫星、无人机等尺度数据提供固定地面图像参考。

适用于植保服务，可与虫情、孢子、气象和病虫害人工调查信息联合使用。

适用于林草、苗圃和其他需要固定机位记录植物生长变化的长期观测项目。

效益分析

连续性方面，将人工每隔数天或数周拍摄一次扩展为固定时间、固定位置的长期图像时间序列。

可追溯方面，任何冠层变化或识别结果均能够返回对应日期的原始照片进行复核。

远程管理方面，4G通信使技术人员无需每天进入地块即可查看最新作物状态。

异常发现方面，固定时序对比可以辅助发现倒伏、缺苗和明显长势变化，缩短部分异常从发生到被关注的时间。

科研方面，同一机位跨生育期连续成像，为不同处理、品种和年份比较提供标准化视觉资料。

数据资产方面，连续多年运行可以逐步建立不同作物、季节、生育期和农艺措施下的长期作物影像数据库。

标准规范与政策依据

作物长势图像监测属于农业苗情、视觉监测和农业科研应用，其图像采集、样地布设、识别评价和验收方法应依据具体项目任务书及行业应用要求确定。

户外摄像机和设备箱具有防护等级声明时，可根据实际配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

现场设备与边缘主机采用Modbus通信时，可参考Modbus Application Protocol Specification V1.1b3。

涉及人工智能图像识别时，应在项目技术协议中明确识别对象、样本范围、模型版本、评价数据集、准确率评价方法以及人工复核流程。

说明书中列出的GB/T 24689.1-2009《植物保护机械 虫情测报灯》主要对应特定植保产品，并不是本作物长势图像监测系统的核心技术依据，因此本方案不将其作为长势图像监测主要设计标准。

具体图像分辨率、拍摄频率、识别精度、存储周期和验收指标应以项目配置表、技术协议及实际交付文件为准。

成功案例

成功案例应以真实完成并获得公开授权的项目资料为准。典型大田苗情与长势监测项目，可在具有代表性的农田位置建设S-PLGR固定图像监测站，并根据不同田块设置多个云台预置位。

播种以后，系统按照固定时间自动拍摄地块图像，并通过4G上传SIYB智能监测平台。

随着作物逐渐出苗，平台形成从裸地、幼苗、冠层扩展到成熟阶段的连续图像时间序列。

发生强降雨或大风以后，管理人员可以通过远程抓拍立即查看现场，并将事件后的图像与事件前固定机位照片进行比较，辅助判断是否出现倒伏或其他明显变化。

科研或品种试验中，可通过多个云台预置位分别记录不同处理小区，在相同日期比较冠层视觉差异。

如果项目配置图像识别模型，平台同时保存模型结果、原始图片、算法版本和人工复核信息，使最终结果能够重新检查和追溯。

4G网络短时中断期间图像仍保存在边缘端，恢复通信后重新补传，从而保持整个作物生育期图像档案的连续性。

以上内容属于依据S-PLGR系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、实际项目业绩或固定增产、预警效果声明。

参考文献

[1] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[2] Modbus Application Protocol Specification V1.1b3。

[3] 作物冠层图像、多时相农业图像和固定机位作物长势监测相关技术资料。

[4] 苗情调查、作物生育期及农田群体长势连续观测相关农业技术资料。

[5] 计算机视觉、图像时序分析及农业图像质量控制相关技术资料。

[6] 农田气象、土壤、农事记录与作物长势图像联合分析相关研究资料。
