项目背景与行业痛点

真菌性病害是粮食作物、果树、蔬菜、茶叶和设施农业生产中常见的病害类型。许多病原真菌会在特定温度、湿度、降雨、叶面湿润和作物生育条件下形成、释放并传播孢子，空气中的病原孢子数量变化往往早于田间出现明显病斑。传统植物病害调查主要依赖技术人员进入田间观察叶片、茎秆和果实症状。当肉眼能够明显看到病斑时，病原侵染过程可能已经持续一段时间，因此单纯依赖症状调查更多属于病害发生后的确认，而不是病原传播过程的连续监测。

人工孢子捕捉和显微镜镜检能够获得较专业的病原传播信息，但需要人工取样、制片、镜检和计数，工作量较大，也难以实现夜间、降雨前后和连续多日的高频监测。病原孢子在空气中的变化还具有很强的时序特征。某些天气过程可能导致短时间集中释放，如果采样频次过低，容易错过传播高峰；另一方面，捕获到孢子并不等于作物已经发病，还需要结合温度、湿度、叶面湿润、生育期和宿主条件进行综合判断。智能孢子捕捉分析系统通过定时抽气、载带捕获、显微成像、AI辅助分类、边缘数据处理和4G远程通信，对空气中植物病原孢子图像、候选类别、数量变化和采样工况进行连续记录，并与农业气象、叶面湿润和农事信息联合形成病害风险监测链。

建设目标与监测目标

本项目建设空气植物病原孢子自动捕捉与综合在线分析系统，在农田、果园、温室、茶园、农业园区或科研试验区建立固定孢子监测点。

系统按照设定采样计划自动抽取环境空气，使空气中的颗粒和孢子沉积或捕获于指定载带或采样介质。

采样结束后自动完成显微图像采集，保存原始孢子图像，并根据项目配置的AI模型输出候选类别和数量统计结果。

连续监测孢子数量变化、不同候选类别变化、采样时间、采样工况以及设备运行状态，识别孢子活动明显增加的时间段。

系统通过4G网络上传SIYB智能监测平台，并可进一步与空气温湿度、降雨、叶面湿润、风速风向及作物生育期数据进行联合分析，为病害风险研判提供连续数据。

需求分析

智能孢子监测首先需要明确目标作物和主要病害。不同病原孢子的尺寸、形态、颜色和传播规律存在差异，AI模型不能脱离目标病害建立一个适用于所有作物的固定识别规则。

第二，需要保证采样位置具有代表性。设备应尽量布设在能够代表主要种植区空气环境的位置，并考虑作物冠层高度、盛行风向、周围障碍物、道路扬尘和非目标颗粒来源。

第三，需要固定采样工况。抽气时长、采样频次、载带状态和采样机构工作条件发生改变后，会影响不同时间数据之间的直接可比性，因此这些信息需要同步保存。

第四，需要控制显微图像质量。焦距偏移、载带污染、光源衰减、镜头污渍、样品重叠和背景变化都可能影响AI识别结果，应建立图像质量判断和人工复核机制。

第五，需要明确“捕获孢子”和“植物发病”之间的技术边界。孢子数量增加表明空气中病原传播压力可能增加，但最终能否侵染还与宿主易感性、温湿度、叶面湿润持续时间和生育期等条件有关。

总体解决方案

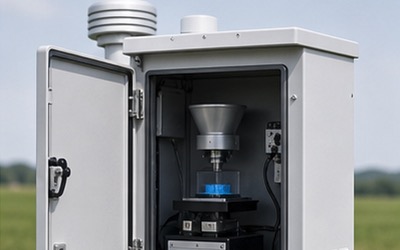

本方案采用S-SPOR智能孢子捕捉分析系统，由空气抽气采样单元、孢子捕获与载带机构、显微成像单元、边缘数据采集与图像分析主机、4G通信模块、供电系统、防护结构以及SIYB智能监测平台组成。

系统根据预设时间启动采样机构，对周边空气进行连续、间断或定时抽气，使空气中的植物病原孢子及其他颗粒进入采样区域并被载带捕获。

采样完成后，显微成像系统对载带目标区域进行图像采集，并形成带时间戳的原始显微图片。

边缘端对图像执行清晰度、曝光、背景和异常检查，再由配置的AI模型进行候选孢子类别和数量分析。

原始图像、识别结果、采样工况、质量码、算法版本和设备状态同步保存，不以一个最终识别数字替代原始证据。

数据通过4G蜂窝网络上传SIYB智能监测平台；公网中断期间设备继续按照本地计划采样和保存，通信恢复后进行历史补传。

系统架构设计

系统由空气采样层、孢子捕获层、显微成像层、边缘智能分析层、4G通信层和病害预警应用层组成。

空气采样层负责按照固定时间和工况获取具有代表性的环境空气样本。

孢子捕获层通过载带或项目配置的采样介质保存进入设备的空气颗粒和孢子。

显微成像层将采样介质上的微小目标放大成像，形成能够进行人工观察和机器分析的原始图像。

边缘分析层负责图像质控、候选目标分析、数量统计、异常判断、本地存储和参数版本管理。

4G通信层负责原始图片、分析结果和设备状态上传。

SIYB平台将孢子数据与农业气象、叶面湿润、作物生育期和病害人工调查信息进行统一时间管理。

监测内容与监测方法

孢子原始图像是系统最核心的数据证据，用于保存每一个采样周期实际捕获颗粒的显微视觉信息。

候选类别是根据图像形态和项目AI模型形成的辅助识别结果，应与对应模型版本绑定。

孢子数量用于描述一个采样周期内检测或识别到的目标数量，可以按照小时、日或项目设定周期统计。

孢子密度属于基于采样工况进一步换算的结果。如果项目需要输出单位空气体积内的孢子浓度或密度，需要明确实际采样流量、采样时长、有效采样面积和计数方法。

采样工况包括采样开始时间、结束时间、抽气模式、设备状态及项目配置的相关运行参数，用于判断不同时间数据是否具有可比性。

人工复核结果用于对AI候选类别进行确认或修正，并可作为后续模型优化和验收数据。

技术原理与算法模型

S-SPOR首先利用抽气机构形成可控空气流，将环境空气主动引入采样区域。相比单纯依赖自然沉降，主动抽气可以按照固定计划建立更稳定的空气采样过程。

空气中的孢子、花粉、粉尘和其他颗粒经过采样区域后沉积或附着于载带，设备随后对指定采样区域进行显微成像。

显微图像中的目标可以依据面积、轮廓、长宽比、颜色、纹理和其他视觉特征进行候选分类，具体使用的算法和特征由项目模型决定。

设某采样周期识别的目标孢子数量为N，若项目明确有效空气采样体积V，则可按照项目规定方法进一步形成单位体积相关指标。由于实际采样流量和换算条件需要由最终硬件配置确定，本方案不自行给出固定换算系数。

一定时间内孢子数量变化率可以表示为VN=(Nt-Nt-1)/Δt，用于识别短时间明显升高或下降过程。

对于病害风险分析，可将孢子传播数据S与温度T、湿度RH、叶面湿润持续时间Tw、降雨R和作物生育阶段G等变量组合形成项目化风险模型。

风险模型属于辅助研判结果，不等于直接实验室诊断，因此平台应同时保留孢子图像、数量、模型版本和人工调查结果。

系统功能设计

系统支持连续、间断或定时抽气采样，并可根据项目计划自动完成多个采样周期。

载带管理功能记录当前采样位置、使用状态和维护信息，避免长期运行过程中样本时间对应关系混乱。

显微成像功能按照采样任务自动获取目标区域图像，并保存原始图片。

AI辅助分析功能按照项目模型输出候选孢子类别、数量及其他约定结果。

边缘质控功能可以识别图像模糊、异常曝光、背景异常、设备故障和数据异常。

分级告警支持数量阈值、变化率、持续时间、组合环境条件和设备故障规则。

4G断网期间设备继续本地运行并保存数据，网络恢复后完成原图和结果补传。

系统支持人工复核并保存修改记录，使自动识别结果具备可追溯的复核链。

硬件组成与配置方案

系统主要由S-SPOR空气抽气与孢子捕获机构、采样载带、显微成像系统、边缘数据采集与AI分析主机、4G通信模块、电源、防护机箱和项目化安装结构组成。

空气采样机构根据计划执行连续、间断或定时抽气。

载带负责保存各采样周期捕获的空气颗粒，按照设备配置推进或切换采样位置。

显微成像单元采用固定光学系统对采样区域进行放大拍摄。

边缘主机承担采样计划、图像采集、AI分析、质量判断、本地存储、4G通信和设备诊断。

具有稳定市电的温室、农业园区和科研站可采用AC220V供电；偏远大田项目可以按照实际功耗配置太阳能系统。

如果需要与气象站联动，可将温湿度、雨量、风速风向和叶面湿润传感器接入同一SIYB平台进行联合分析。

核心设备参数

S-SPOR智能孢子捕捉分析系统支持连续、间断或定时抽气采样方式。

单次或项目化采样时长典型可在60～1200min范围内设置。

显微成像典型采用10×光学放大。

成像单元典型配置500万像素，更高像素版本按照项目配置确定。

载带在典型每日3次采样条件下可支持长周期运行，实际可使用时间受到采样频次、环境污染和最终载带结构影响。

本方案远程通信采用4G蜂窝网络。

设备也可根据项目采用以太网，但本综合在线方案以4G作为远程主通信方式。

供电可采用AC220V或项目化太阳能系统。

系统支持循环存储和断网缓存，本地存储容量按照图片大小、采样频率和保存周期配置。

采集周期和4G上传周期可以独立设置，实际参数根据采样计划、图片传输量、供电和通信条件确定。

AI识别病原种类、模型准确率、分类数量和特定病害识别能力不属于固定统一参数，应在具体项目配置、样本训练和验收规则中确认。

软件平台与数据展示

SIYB智能监测平台按照“项目—区域—监测站—采样周期—孢子图像”的结构管理孢子监测数据。

站点总览显示设备在线、最近采样时间、4G通信质量、电源、载带和维护状态。

孢子图像页面可以按时间查看每次采样获得的原始显微图片。

识别结果页面显示候选类别、数量或项目化密度结果，并标记当前使用的算法版本。

历史趋势页面可以按照小时、日、周查看某类候选孢子数量变化，寻找传播高峰。

多站点比较功能用于比较不同地块、温室或种植区域之间的孢子活动差异。

人工复核页面允许有权限的技术人员对候选类别进行确认或修订，并保留修改记录。

质量控制页面记录图像异常、设备离线、载带维护、清洁、校准和算法更新状态。

系统支持CSV、Excel数据导出，并可按照项目约定通过API、MQTT、Modbus等方式接入农业植保或科研业务平台。

数据分析与智能应用

智能孢子捕捉最重要的应用不是简单显示“今天有多少孢子”，而是观察病原传播压力如何随时间发生变化。

系统可以建立小时或日尺度孢子数量曲线，识别一个病害季节中孢子首次明显出现、持续活跃和高峰期。

如果孢子数量在短时间内明显增加，可结合温度、湿度和降雨数据分析是否出现适合释放和传播的天气条件。

将孢子数据与叶面湿润度结合，可以进一步观察“空气中病原传播压力增加”以后是否同时存在有利于侵染的叶面环境。

不同田块之间可以比较同一种候选病原孢子的出现时间和数量变化，辅助观察病害传播的空间差异。

温室项目可将通风时间、空气湿度、叶面湿润和孢子浓度变化放到同一时间轴，分析不同环境调控方式下病原传播条件。

长期数据还可与现场病斑调查时间进行对应，研究孢子高峰与后续病害症状出现之间的关系。

病害风险分析与预警机制

孢子监测的预警应采用“病原传播压力+感染环境条件”进行综合判断，而不建议仅依据一次孢子数量超限直接发布病害发生结论。

第一层可以设置孢子活动关注，当目标候选孢子数量明显高于自身历史背景或持续上升时形成关注事件。

第二层可以加入环境适生条件，例如孢子数量升高同时空气温湿度进入目标病原适宜范围。

第三层可进一步加入叶面湿润持续时间。当病原孢子存在且叶片连续保持适宜湿润条件时，可根据具体病害模型提升风险等级。

如果发生连续降雨、露水或高湿天气，可以将孢子数量变化与降雨及叶面湿润数据联合分析。

不同作物和病害应建立不同风险模型，不应使用同一套阈值同时判断小麦赤霉病、葡萄霜霉病、苹果病害、设施蔬菜病害等不同病原系统。

病害风险结果主要用于辅助植保人员确定现场调查优先级和防控窗口，最终防治决策仍应结合田间调查、当地植保技术要求和农药使用规范。

项目实施方案

项目实施前首先确定目标作物、主要病害、监测季节、生育期、历史病害情况以及是否配置AI分类模型。

根据种植面积、冠层高度、盛行风向和周围环境确定具有代表性的孢子监测位置。

现场需要评估遮挡、粉尘、农机作业、喷药、雷电、4G网络、供电和防盗条件。

根据病害传播规律确定连续、间断或定时抽气方式，并设置60～1200min范围内合适的采样时长。

完成设备水平、载带、成像焦距、照明、时间同步、4G网络和SIYB平台配置。

正式使用AI识别前，应使用目标作物和实际项目区域样本进行并行人工镜检，评价候选类别的检出、误识别和代表性。

试运行阶段测试抽气、载带推进、显微成像、4G上传、断网缓存、历史补传和故障告警。

验收时应分别评价采样运行完整性、图像质量、数据连续性、设备状态和项目约定的模型指标。

运维服务保障

孢子捕捉系统长期稳定运行的关键是保持空气采样、载带和显微光路清洁。

进气口和采样通道应防止蜘蛛网、昆虫残体、泥沙和其他杂物造成堵塞。

载带需要根据实际采样频率、环境颗粒浓度和设备使用状态进行检查和更换。

显微镜头、照明和采样窗口应保持清洁，避免污染物造成图像模糊或背景异常。

如果图像清晰度持续下降、目标轮廓明显异常或AI识别率发生明显变化，应优先检查光路、载带和设备状态。

AI模型更新以后应保留旧版本编号、生效时间和适用对象，避免不同版本结果在长期趋势分析中无法区分。

4G网络暂时中断时设备继续执行本地采样计划，恢复以后补传图像、结果和设备状态。

清洁、载带更换、设备维修、模型调整和人工复核均应形成可追溯维护记录。

项目优势与方案价值

主动抽气采样能够按照统一时间和工况获取空气样本，将传统人工孢子调查扩展为连续自动监测。

60～1200min典型可配置采样时长便于针对不同病害传播规律和项目时间分辨率设计采样计划。

10×光学放大和典型500万像素显微成像，为孢子形态观察和AI辅助分类提供原始视觉数据。

系统同时保存原图、候选类别、数量、采样工况和人工复核结果，使自动识别能够返回原始证据重新检查。

4G远程通信适合大田、果园、茶园及偏远农业试验场，不依赖现场宽带和Wi-Fi。

本地缓存和恢复补传能够降低移动网络短时故障对连续病原传播监测的影响。

与空气温湿度、降雨、叶面湿润和作物生育期数据组合后，可以从单纯“孢子计数”进一步升级为病害发生环境风险分析。

模型版本和人工复核记录长期保存，更适合植保科研和需要持续迭代算法的项目。

应用场景

本方案适用于小麦、水稻、玉米等大田作物真菌病害孢子传播监测。

适用于葡萄、苹果、梨、柑橘、桃等果园病害风险综合在线监测。

适用于茶园空气病原孢子长期自动采样和分析。

适用于番茄、黄瓜、草莓、辣椒等设施农业病害监测。

适用于温室高湿环境下的病原孢子变化和通风管理研究。

适用于植保部门开展区域性病害监测和孢子传播趋势调查。

适用于高校、科研院所开展植物病理、空气生物学和病害流行规律研究。

适用于农业园区，与虫情、苗情、叶面湿润和气象系统共同组成数字植保监测体系。

效益分析

监测连续性方面，将人工取样和阶段性显微镜检查扩展为自动采样、自动成像和连续时间序列。

发现时效方面，可以在田间大面积出现可见病斑之前获得病原传播相关数据，为现场调查提供更早的关注依据。

证据完整性方面，每一次识别结果均可关联原始孢子图像、采样时间、采样工况和算法版本。

植保管理方面，结合气象和叶面湿润数据，可辅助技术人员判断何时需要加强田间调查和病害防控准备。

科研方面，可形成病原孢子、环境条件和后续病害症状之间的连续时间序列，为病害流行规律研究提供数据。

远程运维方面，4G平台可集中管理多个农业区域的孢子捕捉设备，减少无目标现场巡检。

标准规范与政策依据

智能孢子捕捉分析属于植物病害监测、农业植保和科研应用，其采样方法、候选病原识别、病害风险模型和验收方法应依据目标作物、目标病原及具体项目技术要求确定。

户外设备具有外壳防护等级声明时，可根据最终配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

现场设备或边缘主机采用Modbus通信时，可参考Modbus Application Protocol Specification V1.1b3。

说明书列出的GB/T 24689.1-2009《植物保护机械 虫情测报灯》主要对应特定虫情监测设备，并不是植物病原孢子捕捉分析的核心方法依据，因此本方案不将其作为孢子识别和病害模型的主要技术标准。

涉及AI自动识别时，应在项目技术协议中明确目标类别、样本范围、训练及验证数据、评价指标、人工复核方法和模型版本。

病害预警和防治措施还应结合所在地农业植保部门现行技术要求、作物病害调查方法和农药安全使用规范执行。

成功案例

成功案例应以真实完成并获得公开授权的项目资料为准。典型大田植物病害监测项目，可在主要种植区域安装S-SPOR智能孢子捕捉分析系统，并配套空气温湿度、降雨和叶面湿润监测设备。

设备按照固定时间启动抽气，对周边空气进行采样，并将捕获颗粒按照采样周期保存到载带对应区域。

显微成像系统自动获取采样区域图片，AI模型给出目标孢子的候选类别和数量，同时将原始图片、采样工况和质量状态上传SIYB平台。

当连续多个采样周期内目标候选孢子数量明显增加时，平台形成传播压力关注事件。

如果同期空气温湿度、降雨或叶面湿润条件也进入目标病原适宜范围，可进一步提升病害环境风险等级，并提示植保人员到田间开展针对性调查。

现场人工调查和显微复核结果可以重新写入平台，与AI候选结果和后续病害症状形成完整时间链。

经过一个生育季运行以后，可得到孢子数量、显微图像、天气条件、叶面湿润、病害调查、人工复核和防治记录组成的病害发生过程数据库。

以上内容属于依据S-SPOR系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、实际项目业绩、病害诊断准确率或固定预警提前量声明。

参考文献

[1] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[2] Modbus Application Protocol Specification V1.1b3。

[3] 植物病原真菌孢子形成、释放、传播和侵染过程相关植物病理学基础资料。

[4] 空气孢子采样、显微成像和空气生物颗粒监测相关技术资料。

[5] 植物病害流行与温度、湿度、降雨和叶面湿润持续时间关系相关研究资料。

[6] 计算机视觉、显微图像分类及植物病原孢子AI辅助识别相关技术资料。
