项目背景与行业痛点

雪山、高寒山区、冰川、雪场、山口、垭口及高海拔科研区域的风场具有风速高、阵风突发、风向快速变化、低温、结冰和积雪等明显特点。风场变化不仅影响积雪搬运和雪面形态，也关系到雪崩环境研究、高山交通、索道运行、户外作业、新能源设施以及冰冻圈长期观测。传统机械式风杯和风向标依赖转轴、轴承和机械转动部件，在低温、冻雨、湿雪和结冰环境下可能出现启动阻力增加、冻结或机械磨损问题。雪山长期无人值守项目一旦出现机械卡滞，往往需要人员进入高风险区域维护。高山风场本身还具有明显空间差异。山脊、垭口、背风坡、迎风坡和谷地之间的风速与风向可能完全不同，因此监测点位必须根据实际研究对象和代表尺度确定，不能用山脚风场简单替代山顶风场。积雪和结冰也是超声波风场设备长期运行的重要挑战。超声波测风虽然没有机械转动部件，但换能器声学路径如果被湿雪、霜冻或冰层覆盖，同样可能造成数据质量下降，因此雪山项目需要结合加热、防冰和质量码进行系统设计。雪山超声波风速风向监测系统采用S-WIND无运动件超声波风场感知单元，通过超声波时差连续获取水平风速、风向和阵风，并配套边缘数据采集主机、4G通信、低温供电及SIYB智能监测平台，形成适用于雪山和高寒环境的长期无人值守风场监测体系。

建设目标与监测目标

本项目建设雪山高寒环境风速风向综合在线监测系统，对目标山体、山口、雪场或科研样地的近地风场进行长期自动观测。

核心监测参数包括实时风速、实时风向、阵风、风级以及设备运行状态。

通过连续时间序列记录强风开始、风速增强、阵风峰值、风向突变和风场恢复过程。

对于积雪和雪崩研究，可将风速风向与激光雪深、降雪状态、空气温度和雪层相关参数进行联合分析，观察风吹雪搬运和积雪再分布过程。

对于雪场、索道和高山设施，可根据风速、阵风和持续时间形成项目化风险提示，为现场巡检和运行管理提供数据参考。

现场数据由边缘主机处理，并通过4G网络上传SIYB智能监测平台，实现无人值守、远程查看、历史分析和设备状态诊断。

需求分析

雪山风场监测首先需要解决暴露条件问题。监测点应根据研究目的选择山脊、垭口、坡面或开阔地带，并尽量减少建筑物、索道塔架、树木、岩壁和其他结构造成的局地尾流影响。

第二，需要充分考虑积雪深度。冬季雪面高度可能比无雪季明显升高，安装高度应根据历史最大雪深进行设计，避免长期积雪逐渐接近传感器而改变有效暴露条件。

第三，需要考虑结冰。湿雪、冻雨、霜冻和过冷水滴可能附着于换能器区域，因此高寒站点应根据环境配置自动加热或其他项目化防冰措施。

第四，需要考虑极端风荷载。雪山阵风可能明显高于平均风速，立杆、横臂、紧固件、基础和太阳能组件均应按现场最大设计风环境进行结构核算。

第五，需要保证风向基准准确。安装完成后必须建立明确的真北或项目规定方向基准，否则风向数值即使稳定，也可能产生固定方向偏差。

第六，高山4G信号和太阳能条件可能不稳定，因此设备需要本地存储、断网补传，并对加热功耗、通信功耗和低温电池容量进行整体能量预算。

总体解决方案

本方案以S-WIND超声波风速风向监测仪为核心，由无运动件超声波风场感知单元、高寒安装与防护组件、边缘数据采集主机、4G通信模块、供电系统、防雷接地以及SIYB智能监测平台组成。

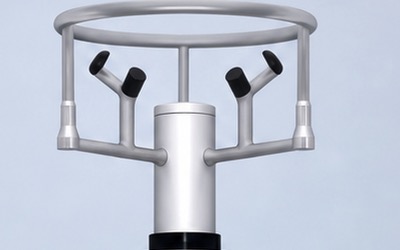

S-WIND安装在具有代表性的高山风场位置，通过多个超声波换能器之间的传播时差计算水平风速和风向。

边缘主机持续获取风场数据，并进行补偿、滤波、单位换算、阵风统计、变化率分析、越界判断和质量标记。

低温及冰雪环境下，可按照项目配置自动加热或其他防冰措施，并将相关设备状态纳入远程运维。

现场数据通过4G蜂窝网络上传SIYB平台；当山区网络中断时，本地继续采集并保存，恢复通信后按照原始时间戳补传。

最终形成“超声波风场感知—高寒防护—边缘质控—阵风分析—4G传输—平台展示—风险辅助判断”的完整监测链。

系统架构设计

系统由高山风场感知层、冰雪环境防护层、边缘计算层、4G通信层和SIYB数据应用层组成。

高山风场感知层负责水平风速、风向和阵风连续获取。

冰雪环境防护层负责安装结构、防冰、项目化加热、线缆防护、防雷和高风荷载适应。

边缘计算层负责采样、补偿、滤波、统计、质量码、报警、本地存储和设备诊断。

4G通信层负责高山监测站与远程服务器之间的数据传输。

SIYB平台按照“项目—山体/区域—监测站—风场测点”的方式组织数据，并可与雪深、气温、降雪和其他冰冻圈数据融合。

监测内容与监测方法

实时风速用于表示当前水平风场强度，是系统最基本的直接监测参数之一。

风向表示气流来向，可用于分析不同方向气流对雪面搬运、坡面吹蚀和积雪堆积产生的影响。

阵风用于记录设定统计窗口内的短时较大风速，是雪山防灾和高山设施管理的重要数据。

风级属于根据风速数据换算得到的显示或应用结果，便于平台和现场人员直观理解风场等级。

风速变化率可以用于识别短时间快速增强的风场事件。

风向突变可用于分析天气系统变化、局地山谷风转换和强对流过程，但需要结合持续时间避免单个瞬时方向波动造成误判。

设备状态包括传感器在线、4G通信、供电、本地存储以及项目配置的加热或防冰状态。

技术原理与算法模型

S-WIND采用超声波时差测风原理。不同方向的超声波在顺风和逆风条件下传播时间不同，通过多个声学路径的传播时间差可以计算水平风速分量，并进一步得到风速和风向。

与风杯和机械风向标不同，该方法不依赖叶轮、轴承和转轴完成风场测量，因此不存在机械启动风速和转动部件磨损带来的同类问题。

设水平两个正交方向的风速分量分别为Vx和Vy，则水平合成风速可以表示为：

V=√(Vx²+Vy²)。

风向可根据两个水平风速分量及安装方向基准进行计算，具体方向定义按照平台数据字典和气象约定确定。

阵风不是一个独立传感器直接量，而是在规定采样与统计窗口内从连续风速数据中提取的短时峰值或项目化统计结果。

因此项目需要在技术协议中明确采样周期、阵风统计窗口和输出规则，避免不同系统之间使用不同统计方法却直接比较。

冰雪与结冰环境适应设计

无运动件超声波测风结构能够减少传统机械转动部件在冰雪环境中的冻结风险，但并不意味着超声波设备完全不受结冰影响。

湿雪、冻雨或霜冻附着在超声波换能器和传播路径附近时，可能改变声学传播条件，因此雪山项目需要配置针对性的防冰设计。

S-WIND可根据实际版本和项目环境配置自动加热或其他防冰能力，加热是否配置及功耗应以最终项目配置表为准。

边缘主机可结合数据超量程、突然失真、长期固定、多个声学路径异常及设备状态形成结冰或数据质量关注标记。

极端暴雪以后，即使数据恢复正常，也建议结合远程状态或现场条件检查传感器是否存在残雪、冰层和安装结构异常。

高山太阳能站尤其需要将加热功耗纳入冬季能源预算，因为最需要加热的低温、降雪天气往往同时伴随太阳能输入下降。

系统功能设计

系统具备实时风速、实时风向、阵风和风级连续监测功能。

边缘主机支持补偿、滤波、超量程、突变、变化率、一致性、结冰及设备状态质量判断。

本地存储功能保证山区4G通信中断期间仍持续记录风场。

恢复通信以后，数据按照原始时间戳自动补传。

系统支持风速阈值、阵风阈值、持续时间、变化率和设备故障等项目化告警。

平台可对多个山体、坡向和海拔监测点进行同期比较。

开放数据服务支持CSV、Excel以及项目约定的API、MQTT、Modbus等接口。

硬件组成与配置方案

系统主要由S-WIND无运动件超声波风速风向感知单元、高强度立杆或横臂、高寒防护附件、边缘数据采集主机、4G通信模块、SIM通信组件、供电系统、防雷接地和现场线缆组成。

超声波风传感器优先安装在开阔、高于主要障碍物的稳定结构上，具体安装高度根据观测目的和现场暴露条件确定。

雪山项目立杆基础需要同时考虑冻土、冻融、积雪荷载和强风环境。

线缆、接头和设备箱应适应低温、紫外线和反复冻融环境。

有可靠市电的雪场、索道和高山场站可采用DC或市电供电。

偏远无人站可采用太阳能和蓄电池，但必须单独核算冬季低温、连续阴雪、4G通信以及加热负载。

核心设备参数

S-WIND风速测量范围可配置0～40m/s或0～60m/s。

风向测量范围为0～359°或0～360°。

典型风速精度为±(0.2m/s+2%读数)，部分版本为±(0.5m/s+2%FS)，具体按照实际配置确认。

典型风向精度为±3°。

风速分辨率为0.01m/s。

风向分辨率为1°。

结构抗风能力典型为75m/s，最终以实际结构配置确认。

现场常用通信接口为RS485/Modbus。

本方案远程通信统一采用4G蜂窝网络。

采集周期和4G上传周期可以分别设置，具体根据阵风监测需求、供电和通信条件确定。

系统支持循环存储和断网缓存，4G恢复以后按照原始时间戳补传。

DC供电、市电、太阳能/电池、防护等级、自动加热及其他冰雪附件均按照实际项目环境配置。

软件平台与数据展示

SIYB智能监测平台按照“区域—山体—海拔—风场监测站”的方式管理雪山风场数据。

实时页面显示当前风速、风向、阵风、风级、4G通信和设备状态。

风向可采用数值、方向文字和项目化风向图形式展示。

历史趋势页面支持分钟、小时、日及完整雪季风速和阵风变化。

事件页面可记录强风开始、最大阵风、主导风向、持续时间及恢复过程。

多点比较功能可以比较不同海拔、坡向、山脊和山谷之间的风速差异。

质量控制模块自动标记超量程、突变、漂移、结冰影响、离线、维护和低电量状态。

系统支持日报、月报、强风事件报表以及CSV、Excel数据导出。

数据分析与智能应用

雪山风场连续数据可以用于分析不同天气系统到来前后的风速和风向变化过程。

通过阵风统计，可以观察短时间强风峰值与平均风之间的差异，为高山设施和户外作业管理提供更完整的风场信息。

将风速风向与激光雪深联合，可以观察大风过程中不同区域雪深增加或减少的变化，为风吹雪搬运研究提供数据基础。

当某一风向持续出现且对应坡面雪深不断增加时，可以进一步研究该坡面是否属于风积雪区域。

高山气象项目可将风速风向与空气温度、湿度、气压和降雪状态联合，形成完整天气过程记录。

风电或高山新能源场站还可以把风场数据与设备运行状态同期比较，用于环境条件分析。

长期运行以后，可形成不同季节、海拔和天气类型下的主导风向、平均风速、强风频次和阵风峰值数据库。

预警机制与决策支撑

系统可根据项目实际用途分别设置平均风速关注值、阵风关注值和持续时间条件。

短时单个高风速值不宜直接触发高级别警告，应结合连续性和质量状态进行判断。

当风速持续增加且阵风同步升高时，可以按照项目规则提升风场关注等级。

风向在较短时间发生持续明显变化时，可形成风向突变事件，并结合气象条件进一步分析。

对于雪崩相关环境研究，风速和风向主要作为积雪搬运及雪层形成环境参数之一，不应单独依据风速数据直接判定雪崩必然发生。

索道、雪场关闭和高山人员撤离等安全决策，应结合当地管理规定、设备允许风速、天气预报及现场条件综合执行。

设备结冰、4G离线、低电量、数据长期固定和声学路径异常应作为设备质量告警，与真实强风事件分开管理。

项目实施方案

项目实施前首先明确监测用途，包括雪山气象、雪崩环境、滑雪场、索道、高山交通、新能源或冰冻圈科研。

现场勘察应记录海拔、地形、坡向、历史最大雪深、历史强风、雷电、冻土、积雪、4G信号及维护路线。

根据观测代表性确定监测点和安装高度，并尽量远离建筑尾流、岩壁扰动和非目标障碍物。

安装时完成传感器水平调整，并采用GNSS、罗盘、地图或项目认可方法确定风向北向基准。

完成RS485地址、风速量程、采样周期、阵风统计规则、时间同步、4G网络和平台点位配置。

低温区域根据实际环境配置自动加热或其他防冰措施，并进行冬季供电预算。

条件允许时，应使用参考风速风向设备进行并行比对，确认风速、风向及时间同步的合理性。

正式运行前测试断网缓存、历史补传、强风告警、低电量和设备状态监测功能。

运维服务保障

雪山超声波风速风向设备长期运维重点包括换能器区域、防冰系统、支架、北向基准、供电和通信。

暴雪、湿雪、冻雨和结冰以后，应结合数据质量检查声学路径是否受到冰雪影响。

极端强风后应复核支架、立杆、紧固件和设备朝向是否发生移动。

安装方向发生变化会直接造成风向系统性偏差，因此维护后应重新确认北向基准。

太阳能项目应重点清理太阳能板积雪，并检查低温状态下蓄电池容量和充电情况。

4G网络暂时中断期间边缘主机继续保存风场数据，恢复网络以后自动补传。

设备更换、方向调整、加热策略修改、质量算法更新和校准均应保留版本记录。

项目优势与方案价值

S-WIND采用无运动件超声波时差测风，不依赖传统风杯和机械风向标的转轴及轴承，更适合需要降低机械维护量的高寒长期观测场景。

0～40m/s或0～60m/s量程能够根据雪山实际风环境进行选择。

0.01m/s风速分辨率和1°风向分辨率能够连续记录风场细节变化。

典型75m/s结构抗风能力为高山强风环境的结构选型提供基础，最终应结合完整安装结构确认。

系统同时输出实时风速、风向、阵风和风级，比只记录平均风速更适合雪山强风过程分析。

项目化自动加热或防冰设计能够针对积雪、霜冻和结冰环境提高长期数据可用性。

4G通信使高海拔、偏远雪山和冰冻圈监测点能够统一接入SIYB平台。

本地缓存、质量码和恢复补传使数据能够区分真实风场、设备异常和通信异常。

应用场景

本方案适用于雪山和高山气象站风速风向连续监测。

适用于雪崩环境监测，将风场与雪深、雪温及降雪数据联合分析。

适用于滑雪场和高山户外运动区域的强风环境监测。

适用于索道、缆车和高山交通设施周边风场连续观测。

适用于高山公路、山口和垭口强风及吹雪环境监测。

适用于冰川、冻土和冰冻圈长期科学观测。

适用于高寒风电、光伏和其他新能源场站环境监测。

适用于高校、科研院所开展风吹雪、雪面再分布和高山边界层研究。

效益分析

连续性方面，将人工阶段性观测扩展为全天候高山风场时间序列。

低维护方面，无机械转动件减少了风杯和机械风向标相关的轴承磨损及冻结维护问题。

防灾方面，可以连续记录强风、阵风和风向突变，为雪山相关环境风险分析提供基础数据。

科研方面，风速风向可以与雪深、降雪和温度数据联合，用于分析风吹雪和积雪再分布过程。

远程管理方面，4G平台减少人员在暴雪、严寒和强风天气进入高风险区域巡检的需求。

长期运行后，可形成不同海拔、坡向和雪季条件下的高山风场数据库。

标准规范与政策依据

风速、风向及相关气象观测方法可根据项目实际用途参考World Meteorological Organization发布的WMO-No.8《Guide to Instruments and Methods of Observation》相关内容。

具有外壳防护等级声明的高山户外设备可根据实际配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

采用RS485/Modbus进行S-WIND与边缘数据采集主机通信时，可参考Modbus Application Protocol Specification V1.1b3。

雪山、高山索道、滑雪场、交通和科研项目还应结合所在地行业主管部门的安全、气象和现场运行要求确定安装高度、风速阈值及处置机制。

如果监测数据用于法定气象业务、设备安全联锁或其他强制性验收用途，应进一步确认设备等级、计量溯源、安装条件及项目验收标准。

所列技术依据用于方法、选型和系统集成参考，不表示S-WIND自动获得所有行业认证或满足全部业务条款。

成功案例

成功案例应以真实实施并获得客户公开授权的项目资料为准。典型雪山综合在线监测项目，可在山脊或具有代表性的高海拔位置安装S-WIND超声波风速风向监测站，并同步配置激光雪深、空气温度及雨雪状态设备。

S-WIND连续获取实时风速、风向和阵风，由边缘主机统一授时，并通过4G网络上传SIYB智能监测平台。

降雪期间，平台同时记录风场和雪深数据。当强风发生以后，可观察不同风向条件下积雪厚度是否发生明显增加、下降或重新分布。

出现阵风过程时，平台保存阵风峰值、发生时间、主导风向和持续时间，便于后续与积雪、气象和现场事件进行关联。

严寒、湿雪或结冰天气下，系统结合项目配置的加热和质量状态判断设备是否处于正常测量条件。

如果山区4G网络暂时中断，边缘主机继续记录风速、风向、阵风和质量状态，网络恢复以后再按照原始时间戳补传。

长期运行后，可形成风速、风向、阵风、雪深、雨雪状态和设备质量组成的综合在线数据集，为高山气象、风吹雪和冰冻圈研究提供基础资料。

以上内容属于依据S-WIND系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、真实项目业绩或固定雪崩预警提前量声明。

参考文献

[1] World Meteorological Organization. Guide to Instruments and Methods of Observation (WMO-No.8), 2024 edition.

[2] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[3] Modbus Application Protocol Specification V1.1b3。

[4] 超声波时差测风、无运动件风速风向测量和高山风场连续观测相关技术资料。

[5] 高山风场、山谷风、阵风及复杂地形近地风场相关气象研究资料。

[6] 风吹雪、积雪搬运、雪面再分布及高寒地区风雪联合观测相关冰冻圈研究资料。
