项目背景与行业痛点
高山、冰川、雪山、水源涵养区、寒区流域、滑雪场和冰冻圈科研区域需要长期掌握积雪到底“有多厚、压了多重、含有多少水”。单独测量雪深只能获得积雪几何厚度，并不能判断同样厚度的积雪究竟属于松软新雪、压实老雪还是含水量较高的湿雪。例如同样50cm积雪，由于雪晶结构、温度、风吹压实、融冻循环和液态水含量不同，其雪密度和雪水当量可能存在明显差异。对于融雪径流、水资源评估、雪荷载和冰冻圈研究而言，只掌握雪深是不完整的。传统雪密度调查通常采用人工雪筒、取样称重和现场雪坑方式。该方法能够获得某一时刻的积雪剖面信息，但高山严寒环境人工进入困难，也难以连续记录一次降雪以后积雪由蓬松、沉降、压实到融化的全过程。另一方面，仅使用称重式降水仪能够连续记录降雪进入收集器后的水当量，却不能直接代表地面现存雪层的当前重量。降雪之后还会发生风吹雪搬运、升华、融化、排水和再冻结，因此“累计降雪量”与“当前地面积雪雪水当量”属于两个不同物理概念。称重式雪量雪密度雪水当量在线监测系统采用地面雪荷载称重平台获取实际雪层面密度质量，利用S-LASE激光雪深监测仪连续获取雪深，同时通过S-WRAN称重式降水监测仪记录液态和固态降水输入，再由边缘主机计算雪水当量、平均雪密度、新增雪量和雪荷载变化率，并通过4G上传SIYB智能监测平台。
建设目标与监测目标
项目建设积雪质量—厚度综合在线监测系统，对目标雪区现存积雪和新增降雪进行长期自动观测。
核心直接监测量包括称重平台雪层重量或面荷载、激光雪深、称重式降水量以及设备运行状态。
根据称重平台有效面积，将积雪重量换算为单位面积雪荷载和当前雪水当量SWE。
结合激光雪深与称重平台雪水当量进一步计算监测区域平均雪密度。
通过相邻时间段变化形成新增雪深、新增雪水当量、雪荷载变化量和雪荷载变化速率。
S-WRAN同步记录降雪或降雨输入，使平台能够区分“大气降水进入”和“地面积雪当前存量”两个数据维度。
所有设备由边缘主机统一授时，并通过4G网络接入SIYB平台，实现雪量、雪深、SWE、雪密度和降雪过程综合在线展示。
需求分析
雪水当量和雪密度监测首先需要明确监测对象是“正在发生的降雪”还是“地面已经形成的积雪”。S-WRAN主要回答降水输入量，地面称重平台主要回答现存雪层重量，两类数据不能混为同一指标。
第二，需要同时获取雪深。只有重量没有厚度，可以得到雪水当量和雪荷载，但无法计算平均雪密度；因此本方案增加S-LASE激光雪深监测仪。
第三，称重平台必须与周围地面保持合理高程关系。如果平台明显高出地面、低于地面或周围形成异常风场，平台上的积雪可能与自然地面积雪产生系统差异。
第四，需要考虑风吹雪。雪山强风可以造成平台区域吹蚀或堆积，因此监测结果代表平台所在局部面积，重要科研项目宜结合多个测点和超声波风速风向数据解释空间差异。
第五，称重系统长期处于低温环境，需要考虑传感器零点漂移、温度漂移、结构热胀冷缩、冰冻卡滞和基础变形，因此必须进行温度补偿和零点质量控制。
第六，太阳能站点需要特别核算冬季供电。低温会降低电池有效容量，而称重式降水设备的加热、防冰和4G通信都会增加能耗。
总体解决方案
本方案由地面称重式雪荷载平台、S-LASE激光雪深监测仪、S-WRAN称重式降水监测仪、边缘数据采集主机、4G通信系统、供电及防雷组件和SIYB智能监测平台组成。
称重平台安装于代表性雪面区域，与周围地表合理衔接，使自然降雪能够在平台表面形成积雪。平台通过称重单元连续获得积雪附加载荷。
S-LASE安装于稳定支架上方，以非接触激光方式连续测量传感器至雪面的距离，并根据无雪基准高度换算实际雪深。

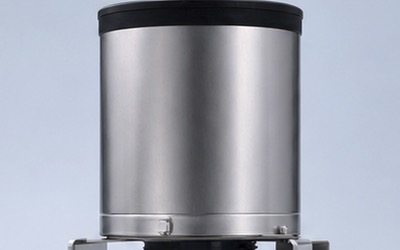

S-WRAN布设于开阔区域，通过高精度称重和温度/漂移补偿连续记录雨、雪等固液态降水水当量。
三类数据采用统一时间戳输入边缘主机。边缘端计算当前雪水当量、平均雪密度、新增雪量、雪荷载变化率以及降雪—积雪响应关系。
现场结果通过4G蜂窝网络上传SIYB智能监测平台；4G中断时继续本地存储，恢复网络以后按照原始时间戳补传。
系统架构设计
系统由积雪质量感知层、积雪几何感知层、降水输入感知层、边缘计算层、4G通信层和SIYB应用平台层组成。
积雪质量感知层由地面称重平台组成，用于获得平台范围内当前雪层重量和雪荷载。
积雪几何感知层由激光雪深设备组成，用于获取雪面距离和实际雪深。
降水输入感知层由S-WRAN组成，用于连续获取雨雪降水水当量及降水强度。
边缘计算层统一进行温度补偿、零点修正、滤波、面积换算、雪水当量计算、雪密度计算、变化率分析和质量标记。
4G通信层完成雪山现场与远程服务器之间的数据交换。
SIYB平台将雪深、雪量、雪水当量、雪密度、雪荷载和降水输入放置在统一时间轴进行管理。
监测内容与监测方法
雪深通过S-LASE非接触测量获得，是描述当前积雪几何厚度的核心参数。
称重平台原始重量用于获得平台上积雪增加或减少的实际质量变化。
雪荷载表示单位面积雪层产生的质量载荷，可采用kg/m²表示；工程项目也可进一步根据需要换算为压力单位。
雪水当量SWE表示当前雪层完全融化以后等效形成的水层厚度，是水文和冰冻圈研究的重要参数。
平均雪密度由同一代表区域内的雪水当量和雪深联合计算得到，反映整个雪层平均密实程度。
新增雪深用于描述一段时间内雪面高度增加量。
新增雪水当量用于描述同一时间段内雪层水当量的净增加。
S-WRAN提供降水输入数据，可以辅助判断雪层增加是否对应实际降雪事件。
技术原理与算法模型
地面称重平台通过高精度称重单元获取平台总载荷。扣除平台自重、安装结构零点及项目化补偿以后，获得平台范围内积雪净质量Ms。
设称重平台有效受雪面积为A，积雪净质量为Ms，则单位面积雪荷载可表示为：
Q=Ms/A。
其中Q的单位采用kg/m²时，在水密度近似1000kg/m³的工程换算下，1kg/m²对应1mm水层，因此当前雪水当量可以表示为：
SWE=Ms/A。
当Ms使用kg、A使用m²时，所得数值可以直接对应mm水当量。
S-LASE获取无雪基准距离H0和当前雪面距离D，则雪深Hs可以表示为：
Hs=H0-D。
当雪水当量SWE和雪深Hs处于同一代表区域、同一时间基准时，可计算平均雪密度：
ρs=1000×SWE/Hs。
其中SWE和Hs同时使用mm时，ρs单位为kg/m³。
也可以直接按照质量和雪层体积计算：
ρs=Ms/(A×h)。
其中h采用m。
需要特别说明，该结果属于监测区域整个雪层的平均密度，并不等同于人工雪坑中不同深度雪层分别测得的分层雪密度。
新增雪量与积雪变化模型
设当前雪深为H(t)，上一统计时刻为H(t-1)，则新增或减少雪深为ΔH=H(t)-H(t-1)。
设当前雪水当量为SWE(t)，上一统计时刻为SWE(t-1)，则雪水当量变化为ΔSWE=SWE(t)-SWE(t-1)。
当ΔH和ΔSWE同时明显增加，并且S-WRAN同期记录到固态降水事件时，可以形成新增积雪过程。
降雪结束以后，如果雪深逐渐下降而SWE变化较小，可能反映积雪压实和沉降过程。
如果雪深和SWE同时持续降低，则可能对应融雪、升华、风吹雪移出或其他积雪损失过程，需要结合温度、风场和现场环境解释。
当雪深下降但局部雪荷载变化异常时，应优先检查平台积雪分布、融水排出和传感器状态。
系统功能设计
系统具备雪深、雪荷载、雪水当量和平均雪密度连续自动监测功能。
新增雪量功能自动计算指定时间范围内新增雪深和新增SWE。
雪荷载变化率功能记录单位时间积雪重量增加或减少速度。
S-WRAN降水事件功能记录降雨、降雪及固液态降水重量变化。
边缘质量控制支持称重零漂、突变、超量程、长期固定、结冰、激光低质量和设备离线判断。
多参数交叉验证可以利用称重变化、雪深变化和降水输入之间的一致性辅助识别异常。
系统支持本地循环存储、4G断网缓存和恢复补传。
平台支持阈值、变化率、持续时间、组合条件以及设备故障告警。
硬件组成与配置方案
系统主要由地面雪荷载称重平台、称重传感单元、S-LASE激光雪深监测仪、S-WRAN称重式降水监测仪、边缘数据采集主机、4G通信模块、温度补偿、防雷接地、供电系统和安装结构组成。
地面称重平台应根据项目历史最大雪荷载确定有效面积、额定称重量程和过载能力，并兼顾积雪自然沉积及排水条件。
称重平台尺寸、额定载荷、称重分辨率、传感器数量、低温精度和防护等级属于项目化配置参数，当前S-WRAN产品说明书并未定义固定的地面雪荷载平台规格，因此官网不建议写死一个统一数值。
S-LASE安装于称重平台代表区域上方或与平台具有可比性的邻近雪面，保证雪深数据能够用于雪密度计算。
S-WRAN应安装在开阔、水平、具有降水代表性的区域，用于获取同期雨雪降水输入。
多个感知设备通过RS485/Modbus接入边缘主机，再由一套4G通信终端统一上传SIYB平台。
核心设备参数
S-WRAN称重式降水监测仪量程为0～1000mm。
S-WRAN分辨率为0.1mm。
典型误差：累计量≤10mm时为±0.2mm；累计量＞10mm时为±2%。
S-WRAN承水口内径约200±2mm。
S-WRAN加热典型配置为30W、DC12V，是否配置根据项目环境确定。
S-WRAN工作环境为-35～65℃、0～95%RH无凝结。
S-LASE激光雪深监测仪测距范围为0.05～2.5m。
S-LASE雪面测距分辨率为1mm，典型精度±1mm。
S-LASE典型激光波长635nm，功率小于1mW。
S-LASE工作环境为-40～60℃，冰雪环境下加热按项目配置。
现场感知设备常用RS485/Modbus接入边缘数据采集主机。
本方案远程通信统一采用4G蜂窝网络。
地面称重平台有效面积、额定量程、称重分辨率、过载能力和低温性能根据项目最大预期雪荷载单独确定。
软件平台与数据展示
SIYB智能监测平台按照“项目—区域—积雪监测站”的方式管理称重式积雪综合数据。
实时页面显示当前雪深、雪水当量、平均雪密度、雪荷载、新增雪深、新增SWE和设备状态。
降水页面同步显示S-WRAN累计降水、降水强度、雨雪事件和加热状态。
历史趋势页面可将雪深、SWE和平均雪密度放在同一时间轴，观察积雪形成、沉降、压实和消融过程。
平台可以分别显示“直接测量值”和“计算结果”，避免将称重原始量、雪深、SWE和雪密度混为同一数据等级。
质量控制模块记录称重零漂、异常突变、激光测距异常、超量程、结冰、离线、维护、校准和低电量状态。
系统支持日、月和雪季报表，并可统计最大雪深、最大SWE、最大雪荷载和雪季平均密度变化。
数据支持CSV、Excel导出，并可根据项目约定提供API、MQTT、Modbus等接口。
数据分析与智能应用
一次新降雪开始以后，S-WRAN首先记录大气固态降水输入，地面称重平台随后表现为雪荷载增加，S-LASE同时记录雪面上升，从而形成完整的新雪过程。
新雪通常具有相对较低的平均密度。随着时间推移，雪层受重力、温度和融冻作用逐渐压实，雪深可能明显降低，但雪水当量下降并不一定同步。
因此，“雪深下降而SWE相对稳定”是研究积雪压实过程的重要组合信息之一。
升温或融雪阶段，如果雪深和SWE持续同步下降，可以记录雪层水量逐渐损失的全过程。
将SWE与流域水位、流量和气温联合，可以为春季融雪径流和寒区水资源研究提供基础数据。
将雪密度与风速风向联合，可以研究风吹雪搬运和不同风场条件下积雪压实程度变化。
对于建筑、光伏、通信设施或高山结构项目，可利用单位面积雪荷载数据观察雪荷载积累和变化趋势。
预警机制与决策支撑
系统可以分别对雪深、雪水当量、雪荷载和变化率建立项目化关注条件。
短时间雪荷载快速增加时，可以形成强降雪或快速积雪关注事件。
雪深增加速度和S-WRAN降雪强度同时明显升高时，可进一步提高降雪事件等级。
雪荷载达到具体建筑或设备设计关注值时，可以按照项目技术要求向运维人员发送提示。
称重结果突然发生大幅跳变而激光雪深和降雪数据没有相应变化时，应优先作为设备、积雪局部滑落或外力干扰进行质量检查。
雪崩风险不能只依赖平均雪密度、SWE或雪深单参数判断，还需要结合雪层结构、温度梯度、风吹雪、坡度、降雪和人工雪坑调查等信息综合分析。
涉及人员撤离、建筑封闭或其他高风险安全措施时，应按照项目责任单位批准的业务规则执行。
项目实施方案
项目实施前首先明确监测用途属于冰冻圈科研、水文、水资源、雪崩环境、建筑雪荷载还是高山气象。
现场调查历史最大雪深、最大降雪量、风吹雪、坡向、太阳辐射、冻土、融水路径、雷电、供电和4G网络条件。
根据最大预期雪荷载确定地面称重平台的有效面积、量程和过载余量。
称重平台安装完成以后执行无雪零点标定，并记录平台有效面积、初始载荷和温度条件。
S-LASE安装完成后建立无雪地面基准距离，使称重与雪深对应同一代表区域。
S-WRAN调整水平并完成降水称重零点、加热和数据通信配置。
边缘主机完成统一授时、RS485地址、采样周期、4G通信、数据字典以及SWE和雪密度公式参数配置。
条件允许时，应通过人工雪尺、雪筒称重或项目认可参考方法开展并行比对，检查雪深、SWE和平均雪密度结果。
运维服务保障
称重平台应定期检查基础沉降、平台卡滞、周边结冰和异物接触，避免外部结构形成额外受力。
称重单元需要根据零点趋势和温度变化开展质量复核，异常漂移时重新进行基线检查。
S-LASE应检查光学窗口、加热和安装基准，强风暴雪以后复核支架是否发生移动。
S-WRAN需要检查承水口、积雪、结冰、加热和内部收集状态，避免鸟类、杂物或异常冰块影响称重。
太阳能项目冬季应重点检查太阳能板积雪和低温电池容量。
4G网络中断期间边缘主机继续保存全部称重、雪深和降水数据，恢复通信后自动补传。
称重零点调整、平台维修、激光基准变化、校准和算法修改均应保留版本记录。
项目优势与方案价值
系统不是仅用一个传感器估算积雪，而是同时获取“重量”和“厚度”两个独立物理量，再计算SWE和雪密度，数据解释链更加完整。
地面称重平台可以直接反映当前雪层质量变化，更适合监测现存积雪SWE和雪荷载。
S-LASE提供毫米级雪面距离变化，可连续记录新雪累积、压实沉降和融雪过程。
S-WRAN同时观测液态和固态降水输入，可以把天气降水过程与地面雪层存量变化关联起来。
雪水当量、平均雪密度和雪荷载均由明确物理关系计算，而不是单纯依靠经验模型估算。
4G通信适合高山、寒区和偏远无人站，多站点可统一进入SIYB平台。
原始称重、雪深、降水、计算结果、质量码和设备状态全部保存，可以对异常结果重新追溯。
应用场景
本方案适用于雪山、高山和冰川积雪厚度、SWE与平均雪密度连续监测。
适用于寒区流域和水源涵养区雪水资源监测，为融雪径流研究提供基础数据。
适用于雪崩环境研究，与风速风向、雪温和气象参数联合使用。
适用于滑雪场和高山旅游区积雪长期监测。
适用于建筑屋面、光伏场站和高山基础设施雪荷载环境研究，具体结构荷载安全判断需结合相应工程设计标准。
适用于气象和水文站对固态降水与地面积雪过程进行综合在线观测。
适用于冰冻圈、冻土、高寒生态和气候变化科研。
适用于高校、科研院所长期积雪物理过程和水量平衡试验。
效益分析
观测完整性方面，将人工雪尺和雪筒阶段性调查扩展为雪深、雪质量、SWE和雪密度连续时间序列。
水资源方面，SWE相比单纯雪深能够更加直接描述积雪中实际储存的等效水量。
雪物理研究方面，可以观察积雪从新雪到压实老雪过程中密度变化。
雪荷载方面，可连续获得单位面积积雪质量和变化速度，为工程环境研究提供数据。
数据互证方面，降水、称重和激光雪深三个独立数据源可以相互检查，提高异常识别能力。
远程管理方面，4G平台减少人员在严寒、暴雪和高山环境下频繁人工取样。
标准规范与政策依据
雨、雪及固态降水观测方法可根据项目用途参考World Meteorological Organization发布的WMO-No.8《Guide to Instruments and Methods of Observation》相关内容。
具有外壳防护等级声明的户外设备可根据实际配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。
采用RS485/Modbus进行称重、雪深及边缘主机通信时，可参考Modbus Application Protocol Specification V1.1b3。
冰冻圈、水文和专业气象业务项目还应根据主管部门现行观测规范确定布点、设备等级、计量溯源和数据质量要求。
涉及建筑雪荷载安全评价时，应另行依据对应工程设计规范和结构设计参数，监测系统数据不能自动替代结构安全鉴定。
平均雪密度和SWE属于由称重、面积和雪深联合计算得到的工程结果，应在项目验收文件中明确面积参数、零点方法和计算公式。
成功案例
成功案例应以真实实施并获得客户公开授权的项目资料为准。典型高山积雪综合在线监测项目，可在代表性雪面布置一套地面称重平台，同时安装S-LASE激光雪深监测仪和S-WRAN称重式降水监测仪。
降雪开始以后，S-WRAN首先连续记录固态降水水当量，地面称重平台同步记录平台雪荷载逐渐增加，激光雪深则记录雪面高度上升。
边缘主机按照称重平台有效面积计算当前雪水当量，再利用同期激光雪深计算平均雪密度。
降雪结束以后，即使没有新的降水输入，平台仍持续观察雪层。随着积雪压实，可能出现雪深逐渐下降而SWE相对稳定的过程。
进入融雪阶段以后，雪深和SWE逐渐下降，平台可以完整记录积雪储水量消减过程。
如果同期接入超声波风速风向，可以进一步分析强风发生前后雪荷载、雪深和雪密度变化，研究风吹雪再分布。
4G网络中断期间，边缘主机继续保存称重、激光雪深和降水数据，网络恢复以后按照原始时间戳自动补传。
以上属于依据称重式降水、激光雪深及地面称重平台技术路线编制的典型应用流程，不作为欣仰邦既有客户名称、真实项目业绩或固定科研结论声明。
参考文献
[1] World Meteorological Organization. Guide to Instruments and Methods of Observation (WMO-No.8), 2024 edition.
[2] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。
[3] Modbus Application Protocol Specification V1.1b3。
[4] 称重式固态降水观测、积雪质量和雪水当量连续测量相关气象与冰冻圈技术资料。
[5] 激光雪深、积雪沉降、压实、融化及风吹雪再分布相关研究资料。
[6] 雪水当量、平均雪密度、融雪径流及寒区水资源相关水文与冰冻圈研究资料。
