项目背景与行业痛点

水库、河道、渠道、水池、水箱、地下水井、基坑、矿井、尾矿库和市政水务系统均需要长期掌握液位或水深变化。水位不仅是现场运行状态的基础参数，也是泵站控制、防汛调度、供排水管理、地下水变化研究和工程安全监测的重要数据。传统人工水尺读取依赖人员到现场定时观察，只能形成离散记录，难以完整捕捉暴雨、抽水、补水、渗流或设备运行造成的快速水位变化。对于深井、偏远水库和地下工程，人工巡检还面临交通、安全和维护成本问题。雷达、超声波等非接触水位技术需要在水面上方保持有效测量空间，并受到安装结构、盲区、漂浮物、蒸汽、波浪等现场条件影响。部分深井、狭窄管井、封闭水池和地下水监测孔并不具备理想的顶部非接触安装条件。投入式压力水位监测采用探头直接浸入液体，通过测量传感器所在深度产生的静水压力，并结合液体密度和重力加速度换算水柱高度。设备无需在水面上方建立测距空间，特别适合深井、地下水、窄井、水池以及长期固定水位测点。本方案采用S-LQID投入式液位在线监测仪，将投入式静压液位感知单元、边缘数据采集主机、4G通信和SIYB智能监测平台集成为完整系统，实现水位、水深、变化率、高低液位报警及设备状态的连续远程监测。

建设目标与监测目标

建设无人值守投入式水位综合在线监测系统，对目标水体液位或水深进行全天候连续自动监测。

核心监测参数包括实时水位、水深、水位变化量、水位变化率、高低液位状态以及设备运行状态。

根据项目需要可选配水温监测，用于记录液体温度变化，并辅助进行温度补偿和长期数据分析。

系统形成分钟、小时、日尺度连续水位过程线，记录涨水、退水、抽水、补水和长期地下水位变化。

通过边缘主机进行阈值、变化率和持续时间判断，对高水位、低水位、快速上涨、快速下降及设备异常进行分级告警。

现场数据通过4G蜂窝网络上传SIYB智能监测平台，实现远程查询、历史曲线、异常报警、设备诊断和数据导出。

需求分析

投入式压力水位监测首先需要正确选择量程。量程过大虽然不会超量程，但会降低有效分辨能力；量程过小则可能在高水位时超过额定压力范围，因此应根据正常水深、历史最高水位和异常工况预留合理余量。

第二，需要明确被测介质密度。静水压力与水柱高度之间的换算依赖介质密度，普通淡水、盐水、污水以及高浓度液体之间存在差异。对于密度明显变化的介质，应按照项目需求进行密度修正。

第三，需要明确表压、绝压以及大气补偿方式。采用通气式表压探头时，可通过通气电缆补偿大气压力；采用绝压结构时，则需要通过独立气压数据或其他方法进行大气压力修正。

第四，需要保证投入位置稳定。探头如果随水流摆动、被泵吸入口扰动、埋入淤泥或受到气泡冲击，可能造成测量波动，因此应根据现场环境设置保护管、固定支架或静水井。

第五，水位长期监测需要关注零点漂移、线缆固定、密封、腐蚀、雷击和通信状态。尤其地下水井和偏远站点，设备安装后可能长期无人维护，因此边缘质控和远程设备状态管理十分重要。

第六，远程系统不能完全依赖公网。4G暂时中断期间现场必须继续采集和保存数据，网络恢复以后再按照原始时间戳补传。

总体解决方案

本方案以S-LQID投入式液位在线监测仪为核心，由投入式静压液位探头、安装与防护组件、边缘数据采集主机、4G通信模块、供电系统、防雷接地以及SIYB智能监测平台组成。

投入式水位探头固定于目标水体内指定位置，压力敏感单元连续获取探头所在深度对应的静水压力。

边缘主机结合探头零点、压力值、介质密度及项目配置参数，将压力转换为水柱高度，并进一步换算为水深或绝对高程水位。

边缘端同步执行温度补偿、滤波、单位转换、突变判断、变化率计算、高低水位判断、质量标记和本地存储。

数据通过4G蜂窝网络上传SIYB智能监测平台。网络短时中断时，现场继续完成采集、计算和告警；恢复通信后自动补传缺失数据。

根据项目需要，边缘主机还可以联动水泵、电磁阀、声光报警、LED显示屏或其他执行机构，实现水位监测与现场控制一体化。

系统架构设计

系统由静压水位感知层、安装与介质适配层、边缘数据处理层、4G通信层和SIYB应用平台层组成。

静压水位感知层通过投入式压力探头获取液体静水压力及项目选配的温度数据。

安装与介质适配层负责探头固定、保护、防淤、防冲击、线缆密封、防雷和材料适配。

边缘数据处理层完成压力采集、温度补偿、大气压力补偿、密度换算、水位计算、质量判断和本地存储。

4G通信层建立现场监测站与远程服务器之间的数据链路。

SIYB平台按照“项目—区域—站点—水位测点”的方式组织实时水位、历史数据、报警、设备状态和运维信息。

监测内容与监测方法

静水压力是投入式水位测量的基础直接感知量，表示探头所在位置上方液柱产生的压力。

水深是根据静水压力和介质密度计算形成的工程量，用于表示探头参考位置至当前水面的垂直高度。

液位可以在项目中定义为相对池底、井底、设计零点或其他基准面的水面高度。

绝对水位高程可在已知探头安装高程的条件下，根据探头高程和水深进一步换算。

水位变化量用于表示当前水位相对于上一时刻、上一小时或其他参考时间的变化。

水位变化率用于判断水位正在快速上涨、缓慢上涨、基本稳定还是快速下降。

水温属于项目选配参数，可以与水位同步保存，用于环境分析和项目化补偿。

技术原理与算法模型

投入式压力水位监测利用静止或近似静止液体内部压力随深度增加而增加的物理关系进行测量。

理想静水条件下，液柱压力可以表示为：

P=ρgh。

其中P为液柱产生的静水压力，ρ为液体密度，g为重力加速度，h为探头上方液柱高度。

因此水深可以换算为：

h=P/(ρg)。

对于通气式表压投入探头，探头内部通过通气结构对大气压力进行补偿，输出压力可以直接对应液柱表压。

如果采用绝压式探头，则需要先扣除同期大气压力：

h=(Pabs-Patm)/(ρg)。

其中Pabs为探头测得绝对压力，Patm为同期大气压力。

对于普通淡水项目，可使用项目确定的水体密度参数；盐水、污水或液体密度明显变化时，应根据实际介质修正ρ，避免固定密度造成系统性水位偏差。

平台应同时保存原始压力、水位计算值、密度参数、零点参数及质量码，使后期能够重新追溯水位计算依据。

水位高程与变化率计算

如果探头安装点高程为Z0，当前探头上方水柱高度为h，则水面高程可以按照项目坐标定义计算。

当探头位于固定高程位置时，可采用：

Zwater=Z0+h。

具体正负方向和基准高程应根据现场测量基准确定，并在项目数据字典中冻结。

设当前水位为H(t)，上一采样时刻水位为H(t-1)，则水位变化率可以表示为：

V=[H(t)-H(t-1)]/Δt。

V持续为正表示水位上涨，V持续为负表示水位下降。

对于防汛、河道或基坑项目，可以通过水位值与变化率同时判断事件等级。例如当前水位尚未达到高级阈值，但上涨速度持续较快时，可以提前提高关注等级。

系统功能设计

系统具备液位、水深连续自动监测功能，并形成带统一时间戳的长期时间序列。

边缘补偿功能支持零点、温度、单位、密度及项目化大气压力补偿。

高低液位功能可按照不同水池、河道、井孔或工程项目设置多级阈值。

变化率判断功能用于识别水位快速上涨、快速下降及异常突变。

持续时间规则可以降低水流瞬态扰动、气泡或短时冲击造成的误报警。

质量控制功能对超量程、突变、漂移、离线、维护和校准状态进行自动标记。

本地存储和断网补传保证4G网络异常期间数据连续。

系统可按照项目配置联动泵、电磁阀、声光报警、LED显示或第三方控制系统。

硬件组成与配置方案

系统主要由S-LQID投入式静压液位感知单元、防护套管或静水井、固定线缆组件、边缘数据采集主机、4G通信模块、SIM通信组件、供电设备、防雷接地和现场设备箱组成。

普通水池和水箱可将探头固定于靠近底部且避开进出水口的位置。

河道、水库和水渠监测可根据流速及漂浮物情况配置保护管或静水井，降低水流冲击。

地下水井应根据井深确定探头量程及线缆长度，并将探头固定至指定高程，避免探头接触井底淤泥。

基坑和地下工程可通过测压管、观测井或专用水位孔安装，边缘主机设置在便于维护和4G通信的位置。

多个投入式水位测点可采用RS485总线接入一台边缘采集主机，再通过一套4G通信终端集中上传SIYB平台。

有市电场所可采用DC或市电适配供电；河道、地下水和偏远监测点可根据实际功耗配置太阳能和蓄电池。

核心设备参数

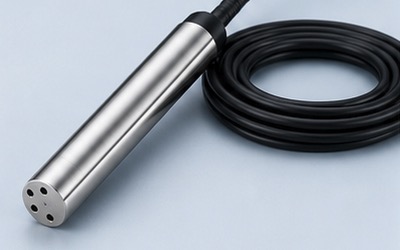

S-LQID投入式液位在线监测仪水位/水深量程为0～300m可选。

典型测量精度为0.2%FS或0.5%FS，根据实际配置确定。

过载能力≤1.5倍量程。

介质工作温度范围为-10～50℃。

投入式探头防护等级为IP68。

量程≤5m时，线缆典型配置为5m；更大量程根据实际投入深度配置线缆。

现场常用通信接口为RS485/Modbus，也可根据项目采用模拟量等接口。

本方案远程通信统一采用4G蜂窝网络。

采集周期与4G上传周期可以分别配置，具体根据水位变化速度、供电和通信条件确定。

系统支持循环存储和断网缓存，4G恢复以后按照原始时间戳补传。

供电可以采用DC、市电适配或太阳能加蓄电池。

最终量程、精度、功耗、线长、材质、防护和安装附件以项目配置表、出厂检验记录和合同技术协议为准。

软件平台与数据展示

SIYB智能监测平台按照“项目—区域—站点—水位测点”的方式集中管理投入式水位监测设备。

实时页面显示当前液位或水深、水位变化率、高低液位状态、水温选配、4G通信和设备运行状态。

历史趋势页面可查看分钟、小时、日、月尺度水位过程线。

地下水项目可形成长期地下水位变化曲线，观察季节性升降和抽水恢复过程。

水库或河道项目可展示涨水、峰值、退水及事件持续时间。

平台可以统计最高水位、最低水位、平均水位、涨幅、降幅和变化率。

质量控制页面自动标记超量程、突变、漂移、离线、维护、校准和低电量等状态。

系统支持日报、月报、报警处置、维护和参数变更记录，并可导出CSV、Excel数据。

根据项目需要可提供API、MQTT、Modbus等接口接入水利、水务、地灾或客户既有平台。

数据分析与智能应用

连续水位过程线能够比人工阶段性读取更完整地描述水体变化过程。

河道和水库项目可以结合降雨数据分析降雨开始以后水位上涨的时间滞后、上涨速度、最高水位和退水时间。

地下水项目可以观察季节性地下水位变化，以及抽水开始、持续抽水和停止抽水后的水位恢复过程。

水池和水箱项目可以根据水位变化判断补水、用水和排水运行过程，并分析异常耗水或长期水位不变等情况。

基坑项目可以比较不同降水井、观测井之间的地下水位变化，辅助评价降水系统影响范围。

水库或渠道项目可将水位与闸门、泵站和流量数据同步分析，为运行调度提供基础数据。

长期运行后，可形成最高水位、最低水位、平均水位、水位波动幅度和异常事件组成的站点历史数据库。

预警机制与决策支撑

系统支持高水位、高高水位、低水位、低低水位等项目化分级规则。

对于河道、防汛和地下空间项目，可将水位上涨速度纳入风险判断。

例如当前水位尚未超过高级预警值，但连续一段时间快速上涨时，可以提前形成趋势关注信息。

低水位项目可用于水池缺水、水源井水位过低及泵站吸水条件异常提醒。

高低水位恢复建议设置回差和持续时间，避免水面波动造成告警频繁启停。

如果水位出现不合理瞬间跳变，应优先进入数据质量判断，检查探头移动、气泡、水流冲击、线缆受力和传感器状态。

如果连续出现高水位而现场泵站或排水设备未启动，可根据项目权限联动执行机构或发送运维工单。

涉及水库泄洪、人员撤离、基坑停工等高风险决策时，应结合工程设计阈值、现场调查和责任单位批准的应急流程综合判断。

项目实施方案

项目实施前首先明确监测对象属于水库、河道、渠道、水池、地下水、基坑、矿井还是其他液位场景。

现场调查正常水深、历史最高水位、最低水位、介质密度、温度、腐蚀性、水流、淤泥、气泡、雷电、供电和4G通信条件。

根据最大水柱高度选择合适量程，并预留合理过载余量。

确定探头投入深度、固定高程、通气方式以及是否配置静水井或保护管。

安装前进行零点检查，并记录探头编号、量程、线缆长度、安装高程和水位基准。

安装后采用人工水尺、测深仪或项目认可参考方法进行多个水位点的并行比对。

完成RS485地址、密度参数、零点、采集周期、变化率规则、4G通信和SIYB平台配置。

正式运行前测试高低水位报警、断网缓存、恢复补传和项目化执行机构联动功能。

运维服务保障

投入式水位设备长期运行应定期检查探头是否发生淤泥覆盖、附着污染或机械碰撞。

地下水井和深水环境应检查线缆固定点是否松动，避免探头高程发生变化造成整体水位偏差。

通气式探头应保护通气结构，避免水汽凝结、堵塞或进水影响大气压力补偿。

强水流或泵站区域应检查保护管和探头是否受到长期冲击。

具有腐蚀性的液体应根据实际介质检查探头材质、密封和线缆状态。

水位长期出现固定偏差时，应检查零点、安装高程、介质密度和传感器漂移。

4G中断期间边缘主机继续保存水位数据，恢复网络以后自动补传。

探头更换、投入深度调整、零点修正、密度修改和算法更新均应保留完整版本记录。

项目优势与方案价值

投入式静压测量不需要在水面上方保持雷达或超声波测距空间，特别适合地下水井、深井、狭窄水池和封闭容器。

0～300m多量程可选，可覆盖浅水池、河道、地下水及深井等不同水深场景。

0.2%FS或0.5%FS典型精度配置可以根据项目测量要求和预算进行选择。

IP68投入式探头适合长期浸水安装。

系统不仅上传水位，还同步保存原始量、质量码、报警、校准维护和设备状态，提高长期数据可追溯性。

边缘端完成温度、零点、密度、单位和水位换算，使现场仍具备独立数据处理能力。

4G远程通信适合河道、水库、地下水井和其他分散监测点。

本地缓存和恢复补传可以降低移动网络中断造成的水位数据缺失。

应用场景

本方案适用于地下水井、地下水观测孔和水源井水位连续监测。

适用于河道、水库、湖泊和水渠水位综合在线监测。

适用于水池、水箱和蓄水设施液位监测，并可联动自动补水或排水。

适用于基坑降水井和观测井地下水位监测。

适用于矿井、隧道和地下工程涌水水位监测。

适用于泵站前池、集水井和污水处理设施液位监测。

适用于消防水池和消防水箱高低水位监测。

适用于尾矿库、工业液池以及其他需要投入式静压液位连续监测的场景，具体材质需根据介质确认。

效益分析

连续监测方面，将人工水尺和阶段性读取升级为全天候自动水位时间序列。

安装适应性方面，投入式方案不要求水面上方存在大面积无遮挡测距空间。

地下水应用方面，探头可随线缆投入深井，适合长期记录地下水位变化。

防汛和工程应用方面，水位与变化率结合可以更完整地描述水位上涨趋势。

远程运维方面，管理人员可以先通过平台查看数据质量、通信和设备状态，再有针对性安排现场维护。

数据资产方面，长期运行能够形成不同季节、水文事件和工程运行阶段的连续水位数据库。

标准规范与政策依据

具有外壳防护等级声明的投入式水位探头可根据实际配置参考GB/T 4208-2017《外壳防护等级（IP代码）》。

压力感知及项目适用的检定或校准可参考JJG 882-2019《压力变送器检定规程》，具体适用范围根据设备和项目要求确定。

采用RS485/Modbus进行投入式液位设备与边缘主机通信时，可参考Modbus Application Protocol Specification V1.1b3。

用于水文、水利、市政、地下水或工程安全监测时，还应根据具体项目执行对应主管部门现行水位观测、工程监测和验收要求。

如果数据用于法定计量、结算、安全认证或强制性业务观测，应另外确认计量溯源、设备等级、安装方式和业务验收要求。

所列标准主要用于方案设计、设备选型和方法参考，不自动构成整套系统已取得相应认证或满足标准全部条款的声明。

成功案例

成功案例应以真实完成并取得客户公开授权的项目资料为准。典型地下水位在线监测项目，可在多个地下水观测井内分别安装S-LQID投入式液位监测仪，通过固定线缆将探头安装至规定高程。

各探头连续测量静水压力，并由边缘主机根据零点、介质密度和项目配置转换为地下水位。

多个测点通过RS485接入边缘数据采集主机，并通过4G网络上传SIYB智能监测平台。

正常运行期间，平台持续形成地下水位过程线。当抽水设备启动以后，可以观察对应井水位下降速度；停止抽水后继续记录地下水位恢复过程。

强降雨发生以后，还可将地下水位与同期雨量数据进行比较，观察地下水位响应时间和上涨幅度。

平台对高水位、低水位、快速上涨、异常突变和设备离线分别进行事件记录。

4G通信短时中断期间，边缘主机继续保存水位及质量状态；网络恢复后按照原始时间戳自动补传。

长期运行后可形成水位、水位变化率、报警、校准维护和设备状态组成的完整监测数据库。

以上内容属于依据S-LQID系统能力编制的典型应用流程，不作为欣仰邦既有客户名称、真实项目业绩或固定水位预警效果声明。

参考文献

[1] GB/T 4208-2017，《外壳防护等级（IP代码）》及相关修改文件。

[2] JJG 882-2019，《压力变送器检定规程》（适用时）。

[3] Modbus Application Protocol Specification V1.1b3。

[4] 静水压力、水柱高度、介质密度及投入式液位测量相关流体静力学技术资料。

[5] 地下水位、河道水位、水库水位和水利水文连续监测相关技术资料。

[6] 投入式压力液位传感器安装、温度补偿、大气压力补偿和长期零点稳定相关工程技术资料。
