项目背景与行业痛点
明渠输水、灌排渠道、工业排水渠、污水处理排放渠以及生态水系中，流量通常无法像封闭管道一样直接通过管内流速进行稳定测量。实际工程中，流量测量往往与渠道断面、堰槽结构、水位变化以及上游来流状态密切相关。尤其在小型渠道和固定堰槽场景中，建立稳定的水位与流量对应关系，是实现连续流量监测的基础。传统人工测流存在测量间隔长、人工投入大、难以捕捉突发流量变化等问题；部分接触式仪器长期处于水体中，还容易受到泥沙、漂浮物、水草及污物附着影响。对于无人值守的排水口、灌溉渠道和工业排放口而言，单纯解决“能够测量”并不足以满足长期运行需求，还需要兼顾液位精度、流量换算精度、数据稳定性、现场比对以及维护便利性。超声波明渠流量监测方案以非接触式液位测量为基础，将超声波测得的液位数据与标准堰槽或已知断面条件结合，通过水位—流量关系完成连续流量计算，并配合通信、数据记录和异常判断，实现从现场测量到远程管理的完整监测链路。
建设目标与监测目标
建设一套适用于标准堰槽及具备明确水位—流量关系明渠的连续流量监测系统，对渠道运行过程中的液位和流量进行自动采集、计算、存储和远程传输。
液位测量误差控制在≤3 mm，液位比对误差≤4 mm；在满足堰槽结构、安装位置、上游来流条件及现场水力条件的前提下，流量测量误差≤2%，流量比对误差≤5%。系统精密度控制在≤0.5%，期间漂移≤1%，提高长期连续运行过程中数据的一致性。
系统同时关注测量结果的可追溯性，通过原始液位数据、计算流量、设备状态及历史记录的关联，为水量统计、排放监控、灌溉计量和运行调度提供连续数据基础。
需求分析
系统需要首先解决液位的稳定获取问题。超声波传感器安装于明渠上方，通过发射和接收超声波，计算传感器与水面的距离，再结合安装基准高度换算实际水位。由于测量过程不需要传感器直接接触水体，可降低长期浸泡及水体污染对传感器本体造成的影响。
其次需要解决“液位如何转换成流量”的工程问题。明渠流量并不是单纯由水位数值直接决定，而与堰槽形式、几何尺寸、控制断面以及水流状态有关。因此项目实施时应明确采用的堰槽或渠道断面，并根据现场标定资料建立相应的水位—流量计算关系。
系统还应满足长期无人值守运行要求，包括数据本地记录、通信传输、掉线缓存、恢复通信后的数据补传以及设备运行状态监测。对于污水、灌排水等容易产生污染物的场景，应将探头污染、泡沫、挂壁、漂浮物以及异常水面状态纳入维护和数据质量管理。
总体解决方案
系统采用“超声波液位测量＋堰槽/渠道水力关系＋流量计算＋数据采集＋远程通信”的技术路线。超声波传感器布置在明渠液面上方，以100 kHz超声波作为测量信号，对水面距离进行连续检测。
采集主机获取液位数据后，根据预先配置的堰槽类型、渠道尺寸及水位—流量关系进行流量计算。对于采用标准堰槽的项目，可根据相应的水位—流量关系进行计算；对于具有明确几何断面和标定资料的渠道，可根据项目实际建立专用计算模型。
系统同时保存液位原始值、有效液位值、计算流量及设备运行状态。当通信条件满足时，通过RS485/Modbus RTU进行现场数据交互，并可选配4G通信，将监测数据上传至远程平台。
该方案并非简单地将一个液位传感器直接换算成流量，而是把“测得准液位”和“建立可靠的流量关系”作为两个相互关联但需要分别控制的环节，从而降低因堰槽安装、水力条件或现场环境造成的系统误差。
系统架构设计
系统由现场感知层、计算采集层、通信层和平台应用层组成。
现场感知层主要由100 kHz超声波液位传感器构成，负责连续获取水面距离及液位变化。
计算采集层负责液位换算、数据滤波、有效值判断、水位—流量关系计算、数据存储及设备状态管理，并提供RS485/Modbus RTU接口。
通信层可根据项目条件采用RS485有线通信，也可配置4G无线通信，实现现场设备与上位系统之间的数据交换。
平台应用层对液位、瞬时流量、累计流量、历史趋势、设备状态及异常信息进行统一展示，并支持按照时间、测点和数据类型进行查询和统计。
监测内容与监测方法
液位监测采用非接触式超声波测量方式。传感器向水面发射超声波脉冲，根据回波返回时间获得探头至水面的距离，再利用设备安装基准进行液位换算。液位测量误差≤3 mm，液位比对误差≤4 mm。
流量监测以实时液位为基础，根据现场采用的堰槽或明渠断面模型计算对应流量。项目设计阶段需要明确堰槽形式、喉口尺寸、上游来流条件、安装位置及必要的水力控制条件，确保测量断面能够形成稳定、可重复的水位—流量关系。
对于需要进行现场验收或计量比对的项目，可通过人工测流、标准仪器或其他经确认的参考方法进行比对，分别评价液位比对误差和流量比对误差。流量测量误差≤2%的指标应以满足规定的堰槽形式、安装条件及现场水力条件为前提，不能脱离现场条件单独理解。
技术原理与算法模型
超声波液位测量基于声波传播时间确定传感器与水面的距离。系统根据回波信号进行有效回波识别，并结合安装基准将距离量转换为实际液位。100 kHz工作频率兼顾了水面目标探测能力和现场工程应用需求。
流量计算采用水位—流量关系模型。对于具有明确水力控制条件的堰槽，可根据对应的堰槽流量关系进行计算；对于项目已有实测标定数据的场景，可建立分段关系表或拟合模型，使不同水位区间对应相应的流量结果。
数据处理过程中可对连续采集的液位数据进行合理性检查，识别突跳、异常回波和短时间干扰，并通过连续数据判断异常是否属于真实水位变化。对于水位变化速率明显超出现场正常变化范围的数据，可进行质量标记，避免单个异常测量值直接造成流量结果异常。
系统同时记录计算参数和数据质量状态，使液位、流量以及模型参数之间保持对应关系，为后续现场比对、参数修正和运行维护提供依据。
系统功能设计
系统具备液位实时测量功能，可持续获取明渠水位变化，并显示当前液位、变化趋势及数据状态。
系统具备流量自动计算功能，根据配置的堰槽参数或水位—流量关系自动生成实时流量数据，并可进一步进行时段累计流量统计。
系统具备数据存储功能，对液位、流量、时间、设备状态及异常标识进行记录，保证现场通信中断时数据不会因网络异常而直接丢失。
系统具备通信管理功能，通过RS485/Modbus RTU实现现场数据读取和参数配置，并可选配4G实现远程数据传输。
系统具备运行状态监测功能，可对通信状态、数据更新状态及测量异常进行判断，为维护人员提供设备运行依据。
硬件组成与配置方案
现场监测单元主要由超声波液位传感器、数据采集与计算单元、通信模块、供电单元及安装附件组成。

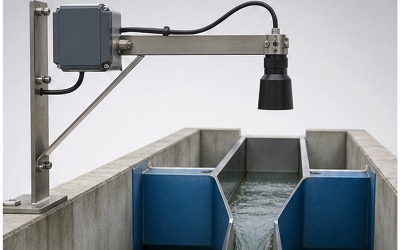

超声波液位传感器采用100 kHz超声波工作方式，安装于堰槽或明渠上方，避免传感器长期浸没于水体中。安装支架应保证传感器轴线与正常水面保持合理关系，并避开明显扰动、强烈泡沫及结构遮挡区域。
采集主机负责液位数据接收、计算、存储及通信，可根据项目规模选择12 VDC、24 VDC或220 VAC供电方式。对于户外无人值守站点，可根据现场条件增加蓄电池、太阳能供电及防雷保护等配套设施。
通信方式支持RS485/Modbus RTU，现场需要远程联网时可选配4G通信模块。
核心设备参数
液位测量误差：≤3 mm。
液位比对误差：≤4 mm。
流量测量误差：≤2%，需满足相应堰槽及安装条件。
流量比对误差：≤5%。
液位/流量精密度：≤0.5%。
期间漂移：≤1%。
超声频率：100 kHz。
最小维护周期：≥168 h，实际维护周期根据现场污染程度、水面状态及运行环境确定。
供电方式：12 VDC、24 VDC或220 VAC。
通信方式：RS485 / Modbus RTU，4G可选。
软件平台与数据展示
平台以测点为基本管理对象，对明渠液位和流量数据进行统一展示。实时界面可显示当前液位、瞬时流量、累计流量以及数据更新时间，并通过趋势曲线观察渠道运行状态。
历史数据支持按照时间范围查询，可分别查看液位过程线、流量过程线及累计水量。对于需要进行水量核算的项目，可根据日、月或自定义时间段生成统计数据。
平台保留测点的堰槽类型、计算参数及设备配置，避免监测数据与计算条件脱离。对于现场比对和维护，可查看异常数据、通信状态及历史运行记录。
数据分析与智能应用
系统不仅输出单一的流量数值，还可利用连续液位数据分析渠道运行过程。当液位快速上涨并持续超过设定区间时，可结合流量变化判断是否存在集中来水；当液位变化明显而流量变化不符合既有关系时，可提示进一步检查堰槽、渠道或测量状态。
通过历史数据积累，可形成不同时间尺度下的流量变化规律，为灌溉供水调度、排水运行分析、污水排放统计及水资源利用效率评价提供数据基础。
对于长期运行项目，可利用定期比对结果分析设备期间漂移。当测量结果逐渐偏离参考数据时，可结合探头状态、安装条件和水力环境进行维护判断，而不是仅依赖单次人工校准。
预警机制与决策支撑
系统可根据项目管理要求设置液位和流量阈值。当监测值超过设定范围时，可生成超限事件，并通过平台或4G通信向管理人员发送提示。
除固定阈值外，可根据连续数据建立持续时间和变化速率判断。例如短时尖峰与持续高流量可以采用不同的事件等级，避免单个异常采样点直接触发高等级告警。
对于排水和环保监测场景，可将累计流量作为管理指标；对于灌溉和输水场景，可结合时段流量和累计水量辅助调度；对于需要长期运行评价的项目，则可通过趋势数据识别测量漂移及异常工况。
项目实施方案
项目实施首先进行现场踏勘，确认明渠断面、堰槽类型、安装位置、上游来流状态、下游水位条件、供电条件以及通信条件。
随后根据现场水力结构确定超声波传感器安装位置，使测量区域具有稳定、清晰的水面回波，并尽量减少泡沫、飞溅、漂浮物和结构遮挡对回波识别的影响。
完成设备安装后，对液位基准进行现场确认，并配置堰槽参数或水位—流量关系。系统投入运行后，通过现场比对对液位和流量结果进行验证，在满足项目验收要求后进入连续运行阶段。
对于重要计量或水量核算项目，应将首次安装比对、运行期间复核和异常情况下的复测纳入项目管理流程，使监测结果具有持续可验证性。
运维服务保障
超声波测量虽然采用非接触方式，但明渠环境中的泥沙、油污、泡沫、水汽及其他污染物仍可能影响超声波回波质量。因此维护重点并非简单按照固定时间清洁，而应结合现场污染程度和数据质量确定维护周期。
设备最小维护周期≥168 h，实际周期根据现场污染程度确定。对于清洁水体和环境稳定的渠道，可根据运行数据适当延长检查间隔；对于污水、含油水体或漂浮物较多的渠道，应缩短巡检周期。
运维人员应重点检查超声波探头表面、安装角度、测量基准、堰槽结构、水面状态、通信状态及供电状态。当发现液位数据长期偏离现场实际情况时，应优先检查安装和水力条件，再判断是否需要进行设备校准。
项目优势与方案价值
本方案以液位为核心测量量，以堰槽或明渠水力关系为流量计算基础，将测量精度与现场安装条件同时纳入系统设计，避免把流量精度简单归结为传感器本身的指标。
采用非接触式超声波液位测量，可减少传感器长期浸水造成的维护压力；100 kHz超声波测量方式适用于连续液位监测，并能够与自动采集及远程通信系统结合。
方案同时保留液位原始数据和流量计算结果，使现场人员能够从“水位是多少”进一步追溯到“流量为什么是这个数值”，提高监测数据的工程可解释性。
通过现场比对、期间漂移分析和维护记录相结合，可形成从安装、验收到长期运行的完整数据质量管理过程，适用于需要连续、稳定、可追溯流量数据的明渠监测项目。
应用场景
适用于农业灌溉渠道、农田排水渠、工业循环水明渠、工业废水排放渠、污水处理厂排放口、园区排水渠、生态补水渠道、河道支渠、泵站出水渠以及其他具备稳定水位—流量关系的明渠监测场景。
对于采用标准堰、三角堰、矩形堰、巴歇尔槽或其他标准化量水设施的项目，可根据实际结构配置相应的流量计算关系。对于非标准渠道，应在项目实施阶段结合断面尺寸和现场比对数据确定适用的计算模型。
效益分析
通过连续自动监测替代高频人工抄测，可减少现场测流工作量，提高水量数据采集频次，使管理人员能够及时掌握渠道运行变化。
在灌溉供水场景中，连续流量数据可用于供水量统计和调度分析；在工业及园区排水场景中，可形成连续排水量记录；在污水排放管理场景中，可为排放水量核算和运行分析提供数据基础。
通过液位、流量及累计水量的长期数据积累，可进一步形成历史数据库，为水资源精细化管理、运行效率评价及异常事件追溯提供依据。
标准规范与政策依据
水位测量部分可参考现行国家标准GB/T 11828.4-2025《水位测量仪器 第4部分：超声波水位计》，该标准已于2025年9月1日起实施，用于超声波水位计相关产品及技术要求的标准化依据。
声学流速及流量测量相关工作可参考GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》等相关标准，并结合项目实际测量原理、安装方式及验收要求执行。当前该标准已有修订计划，项目实施时应以实际采用的最新有效标准及项目所在地行业规范为准。
对于明渠水位—流量关系的建立，应结合实际堰槽形式、渠道断面和现场测验条件确定。2026年国家标准计划中已启动《水文测验 明渠液体流量的测量 水位—流量关系的测定》等相关标准制定工作，表明明渠水位—流量关系及测量不确定度正在进一步规范化。citeturn0search1turn0search5
项目同时应根据具体应用领域执行水文测验、排污计量、灌溉计量、环保监测及工程建设等相关现行标准、行业规范和地方管理要求。
成功案例
本方案可根据不同项目的渠道结构、堰槽形式、测量精度和通信条件进行工程化配置，适用于灌溉输水、工业排水、污水处理、园区排水及生态补水等连续流量监测项目。实际项目可结合现场堰槽结构、安装照片、比对数据及运行记录形成项目案例，并进一步展示液位测量精度、流量比对结果、累计水量统计及长期运行情况。
参考文献
[1] GB/T 11828.4-2025《水位测量仪器 第4部分：超声波水位计》。
[2] GB/T 11826.2-2012《流速流量仪器 第2部分：声学流速仪》。
[3] GB/T 15966-2017《水文仪器基本参数及通用技术条件》。
[4] 相关明渠流量测验、堰槽量水及水位—流量关系测定技术规范。
[5] 项目所在地水利、水务、生态环境及计量管理部门现行相关技术要求。
