项目背景与行业痛点

城市排水管网、工业园区排水系统、污水收集管线及各类地下排水设施中，窨井是水体汇集、流动和管网状态变化的重要节点。传统排水管网监测通常更关注液位、流量等水力参数，而对于进入管网的水体酸碱度、氧化还原状态及导电能力缺少连续监测，异常水质往往只能在末端或人工巡检时被发现。窨井内部空间狭小、湿度高、污染物种类复杂，水体可能同时存在泥沙、油污、有机物、工业废液及其他导电介质。单一水质参数很难完整反映水体变化，因此实际工程更需要建立pH、ORP和电导率等参数之间的关联监测。本方案针对窨井及地下排水节点设计在线水质监测系统，通过pH、ORP和电导率传感器持续获取水体化学特征，并结合温度补偿、数据采集、4G或RS485通信，实现窨井水质的自动化、连续化和远程化监测。

建设目标与监测目标

建设面向城市排水管网、工业排水系统及地下水质异常监测的窨井在线水质监测节点，对窨井内水体pH、氧化还原电位ORP及电导率进行连续采集，并根据现场介质特性选择合适的电导率测量方式。

pH监测范围覆盖0～14，ORP监测范围覆盖±5000 mV；电导率根据介质条件采用电极式或电磁感应式测量，其中电极式适用于低至中等电导率范围，电磁感应式适用于较高电导率介质。

系统以典型5 min上报周期运行，并可根据项目需求调整采样及上报周期，实现从单点水质感知到管网多节点水质变化分析。

需求分析

窨井水质具有明显的现场环境特征。监测设备既要获得可靠的水质数据，又要适应潮湿、污染、长期浸泡及空间受限等条件。因此传感器安装方式、探头防护、线缆长度和维护方式需要结合具体窨井结构进行设计。

pH参数用于反映水体酸碱性变化，是识别异常排水、酸碱性工业废水进入管网以及水质突变的重要指标。ORP能够从氧化还原状态角度补充pH信息，在有机物降解、还原性物质进入、氧化性介质变化等场景中具有辅助判断价值。

电导率主要反映水体中可导电离子的综合变化。不同排水来源可能形成不同的电导率特征，因此电导率适合作为管网异常水质筛查和变化趋势识别的重要参数。

对于电导率较低的水体，可采用电极式电导率测量；对于高电导介质，则可采用电磁感应式电导率测量，降低电极极化及电极长期接触介质所带来的影响。项目配置应根据实际水质范围确定，而不是单纯追求更大的量程。

总体解决方案

系统采用“pH＋ORP＋电导率＋温度辅助＋现场采集＋无线遥测”的组合方式，在窨井内部形成小型化在线水质监测节点。

水质探头安装在窨井内具有代表性的水体位置，对水体进行周期性检测。采集主机负责接收各传感器数据，对测量结果进行状态判断、数据记录和通信管理，并根据现场供电条件采用一次锂电池组或外部电源。

电导率测量根据现场介质进行双技术路线配置。当目标水体属于低至中等电导率范围时，可选择电极式电导率传感器，并根据实际范围配置K=0.01、K=0.1、K=1或K=10的电极常数；当面对高电导介质时，可采用电磁感应电导率传感器。

监测数据通过4G或RS485传输至上位系统。平台对各窨井测点进行统一管理，通过时间趋势、阈值判断及多参数关联分析识别水质异常变化。

系统架构设计

系统由水质感知层、现场采集层、通信传输层和平台应用层组成。

水质感知层由pH电极、ORP电极、电导率传感器及温度测量单元组成，负责采集窨井水体的主要化学参数。

现场采集层负责传感器数据读取、参数处理、数据存储、设备状态判断及通信管理，并根据项目要求控制采样和上报周期。

通信层支持4G或RS485，可根据测点分布、现场通信条件和供电方式选择无线或有线架构。

平台应用层负责测点管理、实时数据显示、历史数据查询、趋势分析、异常识别和报警信息管理，形成窨井水质监测网络。

监测内容与监测方法

pH采用电化学方式检测水体酸碱度，监测范围为0～14。传感器安装后需要结合实际水体条件进行校准，并根据探头使用状态进行周期性维护，以保持长期测量稳定性。

ORP采用氧化还原电位测量方式，范围为±5000 mV。ORP并非单纯的污染浓度指标，而是用于描述水体氧化还原环境变化，因此实际工程中应结合pH、电导率及历史趋势进行综合分析。

电导率根据现场介质选择测量原理。电极式电导率可配置0.01～20 μS/cm（K=0.01）、0.1～200 μS/cm（K=0.1）、1～2000 μS/cm（K=1）及0.01～20 mS/cm（K=10）等范围；电磁感应式电导率覆盖0.1～2000 mS/cm，主要用于高电导介质。

系统适用水温为0～70 ℃。温度数据可作为电导率数据解释及补偿的重要辅助参数，同时用于判断现场水体温度是否处于传感器适用范围。

技术原理与算法模型

pH监测通过敏感电极与参比体系之间的电位关系反映水体氢离子活度变化，并经仪表转换为pH数值。由于电极性能会随使用时间和污染程度变化，系统应结合校准记录和探头状态对长期数据进行质量管理。

ORP通过惰性电极与参比电极之间形成的电位差表征水体氧化还原环境。实际水体中ORP受多种氧化性和还原性物质共同影响，因此系统更适合通过趋势变化和多参数关联方式进行异常识别。

电极式电导率通过电极与水体形成导电回路，根据介质电导特性计算电导率。不同K值电极对应不同测量区间，需要根据实际水体范围进行匹配。

电磁感应式电导率通过交变电磁场与导电介质之间的耦合作用获取电导信息，不需要传统电导电极直接形成测量回路，更适合高电导、污染性较强或对电极接触方式要求较高的介质。

数据算法层可对连续数据进行有效性检查、突变识别、持续时间判断及趋势分析。系统不以单个异常值直接判断污染事件，而是综合变化幅度、持续时间及pH、ORP、电导率之间的关联变化形成异常事件，提高报警结果的工程可解释性。

系统功能设计

系统具备pH在线监测功能，连续记录窨井水体酸碱度变化。

系统具备ORP在线监测功能，用于分析水体氧化还原状态及其变化趋势。

系统具备电导率在线监测功能，可根据项目水质选择电极式或电磁感应式测量方案。

系统具备温度辅助监测功能，用于水质数据分析和现场环境判断。

系统具备多参数同步采集功能，使pH、ORP、电导率和温度保持统一时间基准，便于后续进行关联分析。

系统支持典型5 min数据上报周期，并可根据项目要求调整采样和通信周期。

系统支持4G或RS485通信，并可根据应用环境配置一次锂电池组或外部供电。

系统支持历史数据存储和异常事件记录，为管网水质变化追踪和现场维护提供依据。

硬件组成与配置方案

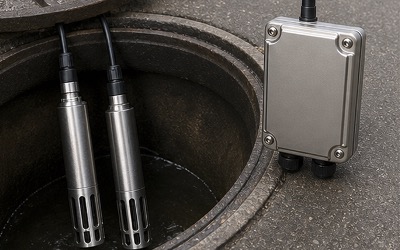

现场监测设备主要由pH/ORP组合探头、电导率传感器、温度测量单元、数据采集主机、通信模块、供电单元及安装组件组成。

pH和ORP探头根据现场安装空间采用浸没式或分体式结构安装。探头应安装在具有代表性的水体位置，并尽量避免长期受到井底沉积物、漂浮垃圾和局部水流死区影响。

电导率传感器按照目标介质范围进行选型。低电导水体优先匹配相应K值的电极式电导率传感器；高电导、污染性较强或不适合传统电极长期接触的介质，可配置电磁感应式电导率传感器。

探头防护等级典型为IP68，实际防护能力以产品出厂文件为准。典型缆长10 m，可根据窨井深度、安装位置及主机布置方式定制。

采集主机可采用一次锂电池组供电，也可采用外部电源。对于大量分布式窨井测点，可优先采用低功耗无线方案；对于已有通信及供电条件的固定站点，可采用外供电与RS485通信方式。

核心设备参数

pH测量范围：0～14。

ORP测量范围：±5000 mV。

电极式电导率：0.01～20 μS/cm（K=0.01）；0.1～200 μS/cm（K=0.1）；1～2000 μS/cm（K=1）；0.01～20 mS/cm（K=10）。

电磁感应电导率：0.1～2000 mS/cm，适合高电导介质，具体按配置确定。

适用水温：0～70 ℃。

探头防护：典型IP68，实际以出厂文件为准。

典型缆长：10 m，可定制。

供电方式：一次锂电池组或外供电，按项目配置。

通信方式：4G或RS485，按项目配置。

典型上报周期：5 min，可配置。

软件平台与数据展示

平台以窨井测点为管理单元，对pH、ORP、电导率和温度数据进行集中展示。实时页面可显示当前测量值、数据更新时间、设备通信状态及异常状态。

历史数据按照测点和时间进行存储，可分别查看pH、电导率、ORP及温度变化曲线。管理人员能够通过趋势变化观察单个窨井的水质状态，也可以对多个测点进行横向比较。

平台可根据不同排水区域建立测点分组，将工业园区、生活排水、重点排口及管网关键节点进行分类管理。当某一测点出现持续性异常变化时，可快速定位对应窨井及上下游关系，为现场排查提供数据依据。

数据分析与智能应用

窨井水质监测的价值不在于单独获得某一个pH或电导率数字，而在于通过连续数据建立每个管网节点自身的正常变化基线。

例如，生活污水、雨水或一般排水在一定时间范围内通常具有相对稳定的变化特征；当工业排水或其他异常水体进入管网时，可能同时表现为电导率快速变化、pH偏移及ORP状态改变。系统可通过多参数同步变化识别这类异常过程。

对于电导率监测，可根据不同测点建立历史基准区间。当电导率出现明显偏离历史背景值的变化时，可进一步结合pH、ORP和温度进行二次判断，从而减少仅依赖固定阈值产生的误报。

长期运行后，平台可以形成窨井水质时间序列数据库，用于分析不同区域、不同时间段和不同降雨条件下的水质变化规律，为排水管网精细化管理提供基础数据。

预警机制与决策支撑

系统可针对pH、电导率和ORP分别设置监测阈值。当测量值超过设定范围时生成异常事件，并根据通信方式向管理平台上传报警信息。

对于窨井水质监测，更适合采用“阈值＋持续时间＋变化速率”的组合判断方式。例如某个参数短时间内出现一次异常值，可以先标记为疑似异常；当异常持续存在或多个水质参数同时发生明显变化时，再提升事件等级。

系统还可以根据不同区域设置不同的基准值和报警策略，使工业排水区域、生活污水区域和其他类型管网节点采用与其实际运行特征相匹配的监测规则。

对于重点排水节点，可进一步结合上下游测点形成异常传播分析。当上游测点先出现异常、下游测点随后出现相似变化时，可为异常水体进入管网的位置判断提供辅助依据。

项目实施方案

项目实施首先对窨井结构、水深变化、沉积物情况、排水来源、管径、检修条件、供电和通信环境进行现场调查，并确定具有代表性的监测位置。

根据现场水质范围选择电导率测量原理和量程。对于低电导或中等电导介质，应根据目标范围匹配合适的电极常数；对于高电导介质，则优先考虑电磁感应式方案。

设备安装时应避免探头直接贴近井底沉积层或长期处于漂浮物聚集区域，并确保探头在最低设计水位条件下仍能够正常接触待测介质。

设备安装完成后进行pH、ORP和电导率校准及现场数据验证，确认通信、供电和数据上报正常后进入连续运行阶段。

对于重点测点，建议在正式运行初期建立现场水质背景数据，利用连续监测结果确定合理的报警区间，而不是直接套用所有测点完全相同的阈值。

运维服务保障

窨井水质传感器长期运行过程中，探头表面可能受到生物膜、泥沙、油污及其他污染物附着，因此运维重点包括探头清洁、校准状态检查、安装位置检查以及数据质量检查。

pH和ORP电极属于需要关注使用状态的敏感元件，应根据现场水质和运行情况制定校准及维护周期。对于污染较重的工业排水环境，应适当增加巡检频率。

电极式电导率传感器需要重点检查电极表面污染、附着物及安装状态；电磁感应式电导率传感器则应重点检查探头外部污染和安装环境是否发生明显变化。

设备支持典型10 m线缆，并可根据现场条件定制。探头防护等级典型为IP68，但具体防护能力以产品出厂文件为准，不能仅依据IP等级替代对实际安装环境的工程评估。

运维过程中应同时查看原始数据和趋势曲线。当出现持续偏移、突变或多参数失配时，应结合探头污染、校准状态、实际水质变化和安装条件进行综合判断。

项目优势与方案价值

本方案针对窨井这种“空间狭小、环境复杂、测点分散”的地下管网环境设计，将pH、ORP和电导率组合起来，使水质监测从单一指标检测扩展到多参数状态识别。

电导率采用电极式与电磁感应式两种技术路线，可根据实际水质范围进行针对性选型。低电导介质关注测量灵敏度和量程匹配，高电导介质则采用更适合其介质特性的电磁感应方式，避免为了覆盖全部场景而采用单一传感器。

无线4G与RS485通信方式可以适配不同窨井监测条件，一次锂电池组方案适用于不便长期布设电源的分布式节点，外供电方案则适合具备固定电源条件的长期监测站点。

通过连续数据形成管网水质背景值，再利用pH、ORP、电导率和温度之间的关联变化进行异常识别，可以将窨井从传统的被动检修节点转变为具有持续感知能力的水质监测节点。

应用场景

适用于城市排水管网水质监测、工业园区窨井水质监测、工业废水异常排放识别、污水收集管网监测、重点排污口上游监测、雨污管网异常水体识别、河道排水口监测以及地下排水设施运行监测。

对于工业园区，可在重点企业排水汇入口、园区主干管和下游关键节点布设监测设备，通过多个测点的水质变化判断异常排水进入管网的大致区域。

对于城市排水系统，可在重点窨井、污水管网节点及雨污混接疑似区域布设监测点，长期积累水质变化数据，为管网排查和运行管理提供辅助依据。

对于高盐、高矿化度或其他高电导介质场景，可根据实际介质选择电磁感应式电导率测量方式，并结合pH和ORP形成多参数监测。

效益分析

通过在窨井节点部署在线水质监测设备，可以减少完全依赖人工取样造成的时间间隔，使管理人员能够连续掌握排水管网水质变化过程。

对于异常排水监管，连续pH、电导率和ORP数据可以提供更加完整的事件过程记录。当异常发生时，不仅能够看到异常结果，还能够回溯异常开始时间、变化速度和持续时间，为后续排查提供数据依据。

对于多节点管网，可通过测点之间的数据关联逐步建立区域水质变化模型，提高重点区域排水监管的主动发现能力。

长期运行后形成的历史水质数据库，还可用于分析季节变化、降雨影响、工业生产周期及不同区域水质特征，为排水管网数字化管理和水环境风险识别提供数据支撑。

标准规范与政策依据

项目实施应根据具体监测对象和应用领域，结合水质在线监测、电化学分析、排水管网运行以及相关环境监测要求选择适用的现行国家标准、行业标准和地方规范。

pH、氧化还原电位及电导率属于不同性质的水质参数，项目设计时应分别确认对应的测量方法、校准要求、质量控制要求和现场采样或比对方法。

对于工业园区、污水处理及重点排水节点，应根据实际监管目的确定监测参数及报警阈值，不应将设备的测量范围直接等同于环保排放限值。

涉及排污监管、污染源监测或计量用途的项目，应按照项目所在地生态环境、水务、住建及相关主管部门现行要求执行，并以项目招标文件、设计文件及验收要求中的有效标准为最终依据。

成功案例

本方案可根据城市排水管网、工业园区及重点排水节点的实际情况进行多点部署。对于单个重点窨井，可建设独立水质监测节点；对于园区或区域管网，可进一步构建多个窨井测点组成的分布式水质监测网络。

实际项目可结合现场安装照片、pH变化曲线、电导率异常过程、ORP变化趋势以及上下游测点数据，形成完整的项目案例，重点展示异常发现时间、数据变化过程、现场排查结果和监测系统在事件追溯中的实际作用。

参考文献

[1] 水质在线监测及分析测量相关现行国家标准。

[2] pH、氧化还原电位及电导率测量相关国家标准和行业技术规范。

[3] 城镇排水管渠与排水设施运行维护相关技术标准。

[4] 工业废水、污水处理及污染源水质监测相关现行技术规范。

[5] 项目所在地生态环境、水务、住建及相关主管部门现行技术要求。
