项目背景与行业痛点

水位是水库、河道、渠道、泵站、蓄水池、地下水观测井及各类水利设施运行管理中的基础监测指标。传统人工水尺或定期巡检方式存在采集频率低、人工成本高、异常水位发现滞后等问题，难以满足当前水位自动监测和远程管理的需求。尤其是在偏远区域、无人值守点位以及需要连续掌握水位变化过程的场景中，建立稳定可靠的无线水位监测系统具有较高的工程价值。4G静压式水位监测方案采用数字式静压传感器，将水体静压力转换为对应的水深信息，通过导气装置降低环境气压变化对测量结果的影响，再由现场主机完成数据采集、处理和4G无线传输。与人工观测相比，该方式能够形成连续水位时间序列，为水情分析、调度管理和异常预警提供更加完整的数据基础。

建设目标与监测目标

建设基于数字式静压传感器和4G通信技术的自动水位监测系统，实现监测点水位数据的连续采集、自动存储和远程上报。系统重点获取水位高度及其变化过程，并结合时间、变化速率和历史数据开展水位趋势分析。

通过在重点水域、蓄水设施和地下水观测点布设静压式水位监测设备，可逐步形成分散监测点统一接入的水位物联网体系，实现现场少人化甚至无人值守，并为防汛调度、水资源管理、灌溉管理和运行维护提供基础数据。

需求分析

水位监测设备需要适应长期安装环境，在水体浸没、潮湿、温度变化及通信条件波动的情况下保持稳定工作。针对野外水位监测点分散、供电条件有限、人工维护不便等特点，系统需要兼顾测量精度、设备防护、通信可靠性和现场维护便利性。

本方案采用数字式静压传感器作为核心感知单元，典型水位精度达到±(0.5%FS＋0.001 m)，分辨率达到0.001 m。压力量程典型为100 kPa，并可根据实际水深进行配置，使传感器量程与现场水位范围更加匹配。主机采用304不锈钢结构，可根据安装环境进行配置，提高设备在户外及潮湿环境中的适应能力。

总体解决方案

系统以静压式水位测量为核心，在监测点设置数字式静压传感器和现场采集主机。传感器安装于水体适当位置，通过测量水柱产生的静压力获取水深信息；带导气装置的结构用于进行压力基准补偿，使测量结果能够更好地反映实际水位变化。

采集主机周期性读取传感器数据，对原始压力数据进行计算、校验和异常识别，将有效水位数据形成标准监测记录，并通过4G网络发送至远程平台。平台侧集中管理多个监测点，可查看实时水位、历史曲线、变化趋势和报警信息，从而形成“现场感知—数据采集—4G传输—平台分析—异常预警”的完整水位监测链路。

系统架构设计

系统按照现场感知、数据采集、无线通信和平台应用进行组织。感知端由数字式静压传感器完成水体静压力检测；采集端负责传感器数据读取、水位换算、数据质量判断和本地记录；通信端采用4G网络完成监测数据远程传输；平台端负责设备管理、数据存储、曲线展示、趋势分析和报警信息管理。

对于多个水库、河道、渠道或地下水监测点，可采用分布式部署方式，每个监测点独立采集并通过4G接入服务器，平台统一管理不同区域和不同类型的水位监测设备。

监测内容与监测方法

核心监测指标为水位。数字式静压传感器安装于水体指定测量位置，通过感知水柱产生的静压力获得压力数据，再根据传感器量程及安装基准进行水深换算。系统最终输出以米为单位的水位数据，并按照项目要求设置采集和上报周期。

静压测量属于接触式水位测量方式，适合需要连续获取水位变化过程的固定监测点。对于河道、水库、渠道、蓄水池等场景，应结合现场断面、安装高程和水位基准进行设备安装与数据标定，保证监测数据能够与实际工程高程体系对应。

技术原理与算法模型

静压式水位监测的基本原理是利用液体静压力与液柱高度之间的关系进行水位测量。在密度和重力条件确定的情况下，液体静压力随水深增加而增大，传感器通过测量压力变化即可计算对应水深。系统根据传感器的压力量程、标定参数以及现场安装基准，将压力数据转换为水位数据。

本方案采用带导气装置的数字式静压传感器，测量过程中以相应的环境压力作为参考，有利于降低大气压力变化对水位计算造成的影响。数据进入主机后，可进一步进行零点校核、异常值判断、连续性检查和趋势分析，减少瞬时干扰对水位曲线的影响。

在工程应用中，水位计算应结合实际传感器安装高程进行基准换算。当监测目标为相对水深时输出水深数据；当项目需要统一水位高程时，则根据现场测量基准进行换算，确保监测数据能够用于水利调度和工程分析。

系统功能设计

系统具备水位自动采集、数据处理、数据存储、4G远程通信、设备状态管理和异常报警等功能。采集主机按照设定周期读取数字式静压传感器数据，并完成水位换算及有效性判断。

系统支持监测数据本地缓存，在无线通信暂时中断时保留现场数据；通信恢复后可根据设备配置进行数据补传，降低网络波动造成的数据缺失风险。平台可按照监测点、时间范围和设备状态查询历史数据，并形成连续水位变化曲线。

硬件组成与配置方案

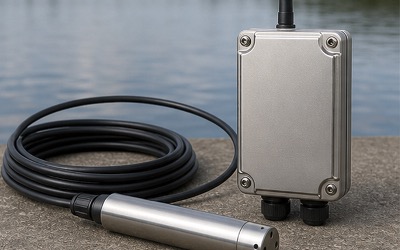

现场监测单元主要由数字式静压水位传感器、导气装置、数据采集主机、4G通信模块、供电单元及安装附件组成。传感器负责水下压力感知，主机完成数据采集和通信，4G模块承担远程数据传输。

数字式静压传感器压力量程典型为100 kPa，可根据实际水深进行配置。对于浅水区域，应优先选择与实际水深相匹配的量程，避免量程过大造成有效测量分辨能力利用不足；对于水深较大的工程，则应按照实际最大水深和安装条件选择相应量程。

感知单元典型防护等级为IP68，实际防护性能以产品出厂文件为准。现场安装时还应根据水体杂物、泥沙、漂浮物及水流冲击情况设置合理的保护结构，避免传感器受到机械碰撞或堵塞。

核心设备参数

水位测量精度：±(0.5%FS＋0.001 m)。

水位分辨率：0.001 m。

传感器类型：数字式静压传感器，带导气装置。

压力量程：典型100 kPa，可根据实际水深进行配置。

感知单元防护：典型IP68，实际以出厂文件为准。

主机材质：304不锈钢，可根据项目配置。

工作温度：-10～70 ℃。

通信方式：4G无线通信，具体通信制式及网络配置根据项目现场条件确定。

软件平台与数据展示

平台以水位监测数据为核心，对各现场设备进行统一管理。用户可以按照区域、河道、水库、渠道或监测点查看当前水位，并通过历史曲线观察水位在不同时间段内的变化情况。

平台支持实时数据、历史数据、设备在线状态和报警记录等信息管理。对于多个4G水位监测点，可在同一平台建立统一监测台账，便于管理人员快速定位异常点位和掌握区域水位变化。

数据分析与智能应用

连续水位数据不仅用于查看当前水位，还可以形成具有时间连续性的水情数据序列。平台可根据历史数据计算水位变化趋势、阶段最高水位、阶段最低水位及水位变化速率，为水库调度、河道管理和灌溉用水分析提供数据依据。

在长期运行过程中，可进一步建立不同季节、不同降雨过程和不同运行工况下的水位变化规律。当水位变化速度明显偏离历史规律时，系统可将其作为异常变化信号，为管理人员提供进一步检查依据。

预警机制与决策支撑

系统可根据项目管理要求设置水位预警阈值。当监测水位超过设定上限、低于设定下限，或在一定时间内出现异常快速上涨、快速下降时，平台可产生相应报警信息。

相比单纯采用固定水位阈值的方式，系统还可以结合水位变化持续时间、变化速率和历史趋势进行综合判断。例如短时间内出现明显上涨时，可提高事件优先级；当水位持续超过警戒值时，可保持报警状态并记录持续时间，从而为防汛巡查、水库调度及现场处置提供更加完整的依据。

项目实施方案

项目实施首先开展现场踏勘，确认监测水域、水位变化范围、传感器安装位置、安装高程、通信覆盖和供电条件。根据实际最大水深选择静压传感器量程，并确定传感器保护方式及主机安装位置。

设备安装完成后，对传感器零点、安装高程和水位换算参数进行现场校核，通过人工水尺或其他可靠基准进行比对，确认监测数据满足项目要求。随后完成4G网络接入、平台建档、数据上报周期设置和报警阈值配置。

系统正式运行后，对初期数据进行连续性检查，重点观察水位曲线是否存在突跳、漂移、通信中断或安装位置受扰等问题，并根据现场运行情况优化设备安装和数据处理参数。

运维服务保障

静压式水位监测设备长期安装于水体环境中，运维重点包括传感器安装状态、导气装置、线缆及防护结构检查，同时关注泥沙沉积、漂浮物以及水生环境对感知单元造成的影响。

4G通信设备应定期检查在线状态和数据上报情况；平台侧可通过历史数据连续性发现潜在故障。对于水位数据长期保持不变、异常突变或连续缺测等情况，可结合设备状态、通信记录和现场环境进行故障判断。

项目优势与方案价值

本方案以数字式静压测量为核心，相比人工水尺能够实现连续自动采集，相比需要保持较大空气传播空间的非接触式测量方式，静压传感器可直接获取水体压力信息，适合空间受限或需要浸没式安装的固定监测点。

数字式传感器输出便于与现场采集主机进行数据交互，结合4G通信后可以将分散在不同区域的水位监测点接入统一平台。304不锈钢主机和典型IP68感知单元也使系统具备较好的户外工程适应能力。

通过持续积累水位数据，可将一次性的人工观测升级为连续水情数据资产，为防汛、水资源管理、农业灌溉和工程运行维护提供长期数据支撑。

应用场景

可应用于河道水位监测、山区河流水位监测、水库水位监测、山塘水位监测、渠道水位监测、蓄水池水位监测、泵站水位监测、灌溉水位监测以及地下水观测等场景。

对于偏远地区、无人值守水文监测点和需要远程掌握水位变化的工程，可利用4G网络建立分布式无线水位监测系统，减少人工巡检频率。对于城市及园区内的蓄水设施，也可根据现场条件配置静压式水位传感器，实现水位自动采集和远程管理。

效益分析

采用4G静压式水位监测后，可减少传统人工抄测造成的时间间隔和人为记录误差，形成更加完整的连续水位数据。管理人员无需频繁前往偏远监测点即可远程了解设备在线状态和水位变化。

长期运行后形成的历史水位数据库可用于水情规律分析、异常事件追溯、设施运行评价和调度决策。对于监测点数量较多的项目，通过统一平台集中管理，还能够降低现场巡检和数据汇总工作量，提高水位监测管理效率。

标准规范与政策依据

项目建设应结合实际应用领域执行相应的水文、水利、测量、通信、供电及安全技术要求。水位监测设备的选型、安装高程、测量基准、数据质量控制和系统通信方式应根据项目设计文件及相关现行标准确定。

涉及水文自动测报、水位测量和水文仪器应用的项目，可结合现行国家标准及行业规范进行设计和验收；具体标准版本应以项目实施时国家标准、行业标准及当地主管部门最新有效文件为准。

成功案例

该类4G静压式水位监测系统适用于分散式、长期连续运行的水位自动监测项目，可根据不同工程的水深范围、安装方式、通信条件和平台要求进行组合配置。实际项目中可根据客户现场条件形成单点水位监测、区域多点水位监测以及与雨量、流量、闸位等其他水文数据联合监测的系统。

参考文献

《水位测量仪器》相关国家标准及水文仪器技术标准。

《水文自动测报系统技术规范》相关技术文件。

项目所在地现行水利、水文监测及信息化建设相关标准、规范和管理要求。
