项目背景与行业痛点

低洼区域、地下空间、设备间、泵房、地下通道、隧道以及城市道路等场所，一旦出现积水，水位往往会在较短时间内发生明显变化。传统积水巡查主要依靠人工观察，难以连续记录积水形成、上涨和消退过程，在夜间、暴雨天气或无人值守区域尤其容易出现发现不及时的问题。侧装式静压积水监测方案面向浅层积水和局部积水场景，通过侧壁安装的静压感知结构获取水位变化，同时增加电导率和温度检测，使设备不仅能够判断积水高度，还可以结合水体导电特征辅助识别积水状态，为城市内涝监测、地下空间积水预警和设备设施防淹提供连续数据。

建设目标与监测目标

建立适用于浅水积水环境的自动监测节点，对现场积水水位进行连续测量，并通过水位变化判断积水形成、上涨、稳定和消退等过程。

在水位监测基础上增加电导率和温度数据采集，用于辅助判断现场是否存在具有一定导电能力的积水介质，并为水位数据分析提供环境参数。系统最终形成以水位为核心、电导率和温度为辅助的积水状态监测数据。

需求分析

与河道、水库等常规水位监测不同，积水监测通常关注的是几十毫米到数米以内的局部水深，设备安装空间也更加有限。因此，监测设备需要兼顾较小量程、较高分辨率和便于固定安装等要求。

本方案整机量程约为0.02～2 m，水位分辨率达到0.001 m，水位精度为±(0.2%FS＋0.001 m)，能够覆盖常见浅层积水到较深积水的监测需求。侧装结构可安装于墙面、设备井壁或其他垂直结构上，减少传统底部安装方式对现场施工条件的要求。

对于部分现场存在渗水、冷凝水或其他非目标液体的情况，仅依靠水位变化可能难以完整判断积水状态，因此方案增加0～200 μS/cm电导率测量，并同步采集温度数据，为积水状态识别提供额外的信息维度。

总体解决方案

系统采用侧装式静压感知结构，将压力测量单元固定在需要监测的墙面或设施侧壁。当积水达到传感器测量位置后，液体产生的静压力随水深变化而变化，设备根据压力变化计算积水水位。

在水位测量之外，设备同步获取电导率和温度数据。水位用于确定积水深度，电导率用于反映液体的导电特征，温度用于描述现场环境及水体温度变化。三类数据经过统一采集后形成积水监测记录，为现场报警和后续分析提供依据。

该方案尤其适合不便设置浮球、水尺或顶部测距设备的区域，可通过侧壁安装实现较为紧凑的积水监测。

系统架构设计

系统由侧装式感知单元、数据采集单元、通信单元、供电部分和监测平台组成。感知单元负责水位、电导率及温度检测，采集单元负责原始数据读取、计算和质量判断，通信单元根据项目配置将数据发送至远程平台。

在单点应用中，设备可以独立承担重点位置的积水监测；在城市内涝或园区防淹项目中，则可以在多个低洼点、地下空间入口、设备房和排水薄弱区域设置监测节点，形成分布式积水水位监测网络。

监测内容与监测方法

水位是本方案的主要监测指标。设备通过静压测量方式获取液体压力，再根据压力与水深之间的关系换算为积水高度。整机量程约0.02～2 m，可根据现场积水深度选择合适的安装位置和测量范围。

电导率测量范围为0～200 μS/cm，分辨率1 μS/cm，精度约±1%FS。该指标主要用于描述积水介质的导电特征，并可作为水位状态判断的辅助参数，而不是将电导率直接等同于某一种水质污染程度。

温度测量范围为-10～70 ℃，分辨率0.1 ℃，精度±0.5 ℃。温度数据既可以用于环境状态记录，也可以辅助分析电导率变化以及不同天气条件下的现场监测结果。

技术原理与算法模型

静压式积水监测基于液体静压力与液柱高度之间的对应关系。当传感器处于积水环境中时，液柱产生的压力会随着水深增加而变化，设备对压力信号进行采集后，通过标定参数计算实际积水高度。

本方案典型压力量程为35 kPa，配合约0.02～2 m的整机水位量程，用于浅层及中等深度积水监测。实际工程应用时，应根据安装高度、监测基准和现场最大积水深度进行参数设置。

数据处理可采用水位阈值、变化速率、持续时间和电导率状态进行联合判断。当水位快速上升并持续超过设定阈值时，可判断为较明显的积水事件；当水位逐步下降并恢复至正常范围时，可记录积水消退过程。电导率则可作为辅助条件，用于降低部分非目标状态变化造成的误判。

系统功能设计

系统支持积水水位自动采集、电导率检测、温度检测、数据记录、状态判断和异常报警等功能。设备能够持续获取现场参数，并按照项目要求形成实时或周期性监测数据。

平台可显示当前积水深度、电导率和温度，并提供历史曲线查询。管理人员可以查看一次积水事件从开始出现到水位恢复的完整过程，从而判断排水设施响应情况以及不同位置的积水持续时间。

对于多个监测点，可按照道路、地下空间、园区、建筑物或设施进行分组管理，便于快速定位发生积水的位置。

硬件组成与配置方案

现场设备主要包括侧装式静压感知单元、压力测量模块、电导率检测单元、温度检测单元、数据采集模块、通信及供电部分，并根据安装环境配置固定支架及防护结构。

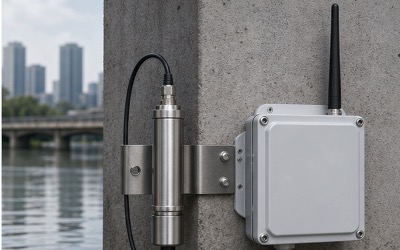

侧装安装方式能够将感知设备固定在墙面或结构侧面，适合空间较窄、底部不便施工的积水区域。安装时应根据现场最低监测水位确定传感器有效测量位置，同时确保传感器不会长期受到机械碰撞、杂物堆积或排水冲击。

电导率探头应尽量安装在具有代表性的积水区域，避免被泥沙、油污或其他附着物长期覆盖。对于可能存在大量杂质的现场，应结合实际环境制定清洁和维护周期。

核心设备参数

水位精度：±(0.2%FS＋0.001 m)。

水位分辨率：0.001 m。

整机水位量程：约0.02～2 m。

压力量程：典型35 kPa。

电导率测量范围：0～200 μS/cm。

电导率分辨率：1 μS/cm。

电导率精度：约±1%FS。

温度测量范围：-10～70 ℃。

温度分辨率：0.1 ℃。

温度精度：±0.5 ℃。

软件平台与数据展示

平台以监测点为单位管理积水数据，实时展示水位、电导率和温度等参数，并通过历史曲线呈现积水变化过程。对于城市内涝监测项目，可以按照道路、片区、地下空间或排水设施进行监测点分类。

当某个点位出现积水后，平台可快速查看当前水位及其上涨速度，并结合历史记录判断该位置是否属于重复积水区域。通过长期数据积累，还可以形成不同监测点的积水事件档案。

数据分析与智能应用

积水监测的价值不仅在于发现“有没有水”，还在于记录积水发展的全过程。平台可以从水位时间序列中提取积水开始时间、达到预警水位时间、最高水位、持续时间和消退时间等信息。

通过对多个降雨过程进行数据对比，可以分析不同区域的积水响应速度和退水效率。例如某些位置在降雨开始后水位快速上涨，而另一些位置水位上升较慢，可结合排水设施和地形条件进一步分析区域排水能力。

电导率和温度数据可以作为辅助变量参与事件分析。当水位、电导率等参数同时发生持续变化时，可以为现场人员提供比单一水位数据更丰富的状态信息，但具体事件判定规则应结合项目现场环境进行配置。

预警机制与决策支撑

系统可以按照现场防淹要求设置多级水位阈值。例如在较低水位阶段进行状态提示，达到重点水位后产生预警，当水位继续上涨至较高阈值时提高报警等级。

报警判断不宜仅依据单次水位超过阈值，而可以结合持续时间和变化速率进行综合判断。对于短时间内快速上涨的积水，可提高事件优先级；对于持续超过阈值的积水，则记录持续时间并提醒管理人员检查排水状态。

在需要提高事件识别可靠性的项目中，可进一步将水位、电导率和温度等参数进行关联分析，为城市内涝预警、地下空间防淹和重点设备防水提供辅助决策依据。

项目实施方案

项目实施阶段首先对监测区域进行现场调查，确认可能积水的位置、最大积水深度、排水方向、墙体或设备侧壁条件以及人员和设备通行情况。根据预计积水范围确定传感器安装高度和监测基准。

安装完成后，对水位零点和现场基准进行校核，并通过实际水位进行测量比对。电导率探头应进行必要的初始化和现场检查，确认传感器能够正常接触目标积水介质。

系统调试完成后设置正常、预警和报警等状态阈值，并通过模拟积水或现场实际过程验证水位变化、报警触发和数据记录是否符合项目要求。

运维服务保障

侧装式积水监测设备虽然避免了部分底部安装带来的施工问题，但长期运行过程中仍需关注感知区域的清洁状态。维护人员应定期检查静压测量部位、电导率探头及安装结构，及时清除泥沙、杂物和附着物。

对于容易发生泥沙沉积或油污污染的区域，应根据实际积水环境调整维护频率。平台还可通过长期无变化、数据突跳、持续离线等异常现象辅助发现设备运行问题。

项目优势与方案价值

侧装式结构是本方案区别于传统积水水位监测方式的重要特点之一。设备直接利用侧壁空间进行安装，不需要在积水区域设置较大的底部测量结构，更适合地下空间、设备房、通道和局部低洼区域。

静压方式能够直接获取液体压力变化，适合近距离浅层积水监测；电导率和温度则提供额外的环境信息，使系统从单一水位检测扩展为多参数积水状态监测。

通过连续记录积水过程，可以将一次性的人工巡查转化为可追溯的数据记录，为内涝风险点识别、排水设施评价和重点区域防淹管理提供依据。

应用场景

方案适用于城市道路低洼点、地下车库、地下通道、地铁及地下空间、泵房、配电房、设备机房、通信机房、仓储区域、园区低洼区域、隧道及其他容易出现局部积水的场所。

在城市内涝监测项目中，可将设备布设于历史积水点和排水薄弱位置；在工业园区和大型建筑中，可重点监测地下设备区域；在基础设施运维中，则可以针对容易受水淹影响的重要设施建立独立积水监测点。

效益分析

通过自动积水监测，可以减少依赖人工巡查发现积水的时间成本，使管理人员能够更加及时地掌握重点区域水位变化。对于监测点数量较多的城市、园区和大型建筑，可通过统一平台集中管理多个积水点。

长期形成的积水事件数据还可以用于分析不同区域的积水频率、积水深度和持续时间，为排水设施改造、重点区域防淹设计和运维资源配置提供数据参考。

标准规范与政策依据

项目建设应结合城市排水防涝、地下空间安全、建筑防淹、物联网监测以及相关自动化设备的现行标准和管理要求进行设计。设备安装位置、报警阈值和现场处置策略应结合具体工程风险等级确定。

涉及城市内涝监测、排水设施运行管理及地下空间防淹的项目，应同时遵循项目所在地现行的城市排水、防洪排涝和设施运维相关技术文件，具体标准版本以项目实施时有效文件为准。

成功案例

侧装式静压积水监测可根据现场风险等级采用单点监测或多点联网方式。在地下车库、泵房和设备机房等重点区域，可针对容易积水的位置设置独立监测点；在城市道路和园区内涝监测中，则可在多个历史积水点部署设备，形成区域化积水监测网络。

对于需要进一步提升风险识别能力的项目，还可以将积水水位数据与雨量、排水泵运行状态、井盖状态及视频监控等信息进行融合，为城市防汛和设施运维提供综合数据支撑。

参考文献

城市排水防涝、城市内涝监测及防洪排水相关国家标准、行业标准和技术规范。

水位测量仪器、压力测量及自动监测设备相关技术标准。

项目所在地现行城市排水、地下空间安全及防汛管理相关政策文件和技术要求。
