项目背景与行业痛点
在河流、排水渠、灌溉渠道、城市河道及工业排水等场景中，传统流量监测往往依赖人工测流、机械式流速仪或固定断面测量，存在人工投入较大、连续监测能力不足以及复杂水面条件下安装维护不便等问题。尤其对于水位变化明显、流速波动频繁或不适合在水体中长期布设接触式设备的场景，需要一种能够同时获取水面流速与水位信息的非接触式监测手段。雷达多普勒流量监测方案利用24 GHz连续波（CW）流速雷达获取水面运动目标产生的多普勒频移，同时采用80 GHz FMCW水位雷达测量水面距离，通过流速、水位及断面参数建立流量计算基础，实现河道流速、水位和流量的连续遥测。相比单一水位监测设备，该方案能够进一步形成面向流量过程的动态监测数据，为水资源调度、排水分析、灌溉管理和水文监测提供更加直接的数据依据。
建设目标与监测目标
建设以雷达非接触测量为核心的流量在线监测系统，实现水面流速、水位及流量相关数据的连续采集、计算、存储和远程传输，减少传统接触式测流设备对涉水安装和现场维护的依赖。
监测目标主要包括河道表面流速、水面高程或水位变化以及由流速与过水断面条件计算得到的流量过程。系统通过时间序列数据记录水流变化，可进一步分析洪水过程、枯水期流量变化、排水过程和渠道输水过程，为流量调度及异常变化识别提供基础数据。
需求分析
针对河道流量监测点分散、现场环境复杂以及长期连续观测需求，系统需要具备较好的非接触测量能力。流速测量采用24 GHz CW多普勒雷达，流速量程为0.100～20.000 m/s，分辨率达到0.001 m/s，适用于从缓流至较高流速水面的连续观测。
水位测量采用80 GHz FMCW雷达，典型测量距离为0.15～40 m，实际有效距离受到水面反射特性、安装条件及现场环境影响。水位精度约为±(0.2%FS＋0.002 m)，与流速数据结合后，可形成完整的流量计算数据链。
系统还需要兼顾户外长期运行能力，工作温度覆盖-10～70 ℃，采用12 VDC供电，典型功耗约150 mA，响应时间约10 s，可根据现场供电、通信和平台要求扩展数据采集及远程传输模块。
总体解决方案

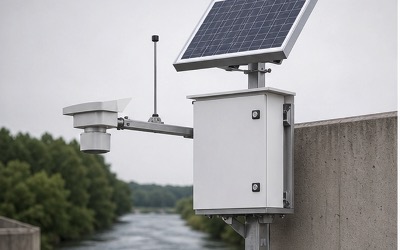

系统以雷达测流设备作为现场核心感知单元，在河道岸边、桥梁、测流断面或其他适合的位置进行固定安装。24 GHz流速雷达朝向水面，通过水面散射信号的多普勒频移获取表面流速；80 GHz水位雷达同步测量雷达到水面的距离，并根据安装高程换算水位。
现场采集终端对流速、水位及设备状态数据进行时间同步和质量判断，并依据预先建立的河道断面参数、测点位置及流量计算模型完成流量估算。数据随后通过有线或无线通信方式上传至监测平台，形成“雷达感知—现场计算—数据传输—平台分析”的连续监测链路。
针对不同河道断面和安装条件，可通过现场标定建立流速修正系数、断面参数或水位—流量关系，使雷达测量结果更加符合具体测站的水力特征。
系统架构设计
系统采用现场感知、数据采集、通信传输和平台应用相结合的架构。感知层由24 GHz流速雷达和80 GHz水位雷达组成，分别获取水面流速和水面距离信息；采集层负责数据汇总、时间同步、异常值识别及流量计算；通信层根据项目现场条件配置4G、以太网、RS485或其他通信方式；平台层负责数据存储、趋势分析、报表输出及异常预警。
对于距离较远、人工巡检不便的河道测站，可采用太阳能供电与无线通信组合；对于泵站、闸站或管理房附近的监测点，则可直接接入现场12 VDC或其他稳定电源，并与既有自动化系统进行数据交换。
监测内容与监测方法
流速监测采用24 GHz连续波多普勒雷达。雷达向水面发射微波信号，当水面存在运动时，回波信号产生与运动速度相关的频率变化，系统通过分析多普勒频移获得水面运动速度。流速测量范围为0.100～20.000 m/s，流速分辨率为0.001 m/s，精度约为±(3%读数＋0.01 m/s)。
流速雷达波束约为24°×12°，实际安装时需要根据河道宽度、雷达高度、俯仰角及水面反射区域确定有效照射位置。对于极低流速工况，应充分考虑水面波动、杂波及可检测多普勒信号强度等因素，产品给出的低流边界约为0～0.01 m/s，实际应用效果需要结合现场水面条件进行评估。
水位监测采用80 GHz FMCW雷达，通过连续调频信号测量雷达到水面的距离，再结合安装基准高程换算水位。典型测量距离为0.15～40 m，实际测量距离受水面反射特性、安装高度和现场环境影响，水位精度约为±(0.2%FS＋0.002 m)。
流量计算以监测断面的有效过水面积和代表性流速为基础，根据河道断面形态、水位变化及现场标定参数建立计算模型。对于天然河道，可结合实测断面资料和历史流量数据进行参数修正；对于规则渠道，则可根据既有断面尺寸和水力关系进行计算。
技术原理与算法模型
雷达流速测量的核心是多普勒频移分析。24 GHz CW雷达接收水面散射回波后，对回波频谱进行处理，从有效频谱成分中提取与水面运动相关的速度信息，并经过信号质量判断和异常数据筛选后输出流速结果。
80 GHz水位雷达采用FMCW测距原理，通过发射信号与回波信号之间的频率差确定目标距离。系统根据雷达安装位置与测站基准之间的关系，将距离数据转换为水位数据。
流量算法根据监测断面的几何特征建立有效过水面积模型，并将雷达获得的代表性表面流速转换为适用于断面计算的流速参数。工程应用中可引入流速修正系数、断面系数、水位分段参数及现场比测结果进行校准，以降低不同河道水力条件对计算结果的影响。
数据处理层可采用滑动窗口、异常值剔除、有效性判定、趋势判断和历史数据比对等方法，对瞬时异常回波、漂移数据和短时干扰进行识别，避免单次异常测量直接影响流量过程数据。
系统功能设计
系统具备流速实时监测功能，连续获取河道表面流速数据，并记录测量时间、流速值及数据质量状态。
系统具备雷达水位监测功能，持续采集水面距离并转换为水位数据，可形成水位变化曲线，为流量计算和水情分析提供基础。
系统具备流量计算功能，可根据现场断面参数和标定模型实时生成流量数据，并支持按照项目要求设置计算周期、数据保存周期及数据上传周期。
系统具备数据质量判断功能，对超量程、信号异常、数据突变、通信中断等情况进行标记，使平台能够区分正常水情变化与设备或通信异常。
系统具备远程数据管理功能，可根据项目通信架构将监测数据上传至上位机、水文平台、物联网平台或第三方管理系统。
硬件组成与配置方案
现场核心硬件包括24 GHz流速雷达、80 GHz水位雷达、数据采集与计算单元、通信模块、供电模块以及安装支架。流速雷达负责水面运动速度检测，水位雷达负责水面距离测量，两类雷达协同工作形成流量监测所需的核心数据。
数据采集单元负责接收两路雷达数据，并完成时间同步、数据过滤、流量计算及本地缓存。通信部分根据项目条件选择4G、以太网、RS485或其他标准接口方式。对于野外无人值守测站，可根据现场日照条件配置太阳能供电系统和蓄电池。
安装支架应保证雷达长期固定稳定，避免设备振动、支架变形或安装角度变化造成测量偏差。流速雷达和水位雷达的安装位置应避开明显遮挡物，并结合水面反射特征确定最佳测量区域。
核心设备参数
流速量程：0.100～20.000 m/s；流速精度：±(3%读数＋0.01 m/s)；流速分辨率：0.001 m/s；低流边界约0～0.01 m/s。
流速雷达：24 GHz CW连续波多普勒雷达；波束约24°×12°。
水位雷达：80 GHz FMCW雷达；典型测量距离0.15～40 m，实际范围受目标反射特性及现场安装条件影响。
水位精度：约±(0.2%FS＋0.002 m)。
工作温度：-10～70 ℃。
供电：12 VDC；典型功耗约150 mA。
响应时间：典型10 s。
软件平台与数据展示
平台可按照测站、河道、区域和设备进行分级管理，实时显示流速、水位、流量及设备运行状态。监测数据以曲线、数值和历史记录等方式呈现，可查看不同时间范围内的水位、流速和流量变化过程。
平台支持测站运行状态管理，对通信状态、数据更新时间、传感器异常及设备离线情况进行识别。对于需要接入已有水文、水务或智慧排水平台的项目，可通过标准通信接口或数据接口实现数据共享。
历史数据可按照日、月、季度及自定义时间范围进行查询，并支持数据导出，为水资源调度、工程运行分析和项目验收提供数据依据。
数据分析与智能应用
通过长期积累的流速、水位和流量数据，可形成测站完整的水情变化数据库。系统能够分析不同水位条件下的流速变化关系，识别洪水上涨、退水、持续高流量及低流量等典型过程。
对于固定监测断面，可利用历史实测数据持续优化流量计算参数，逐步建立更加符合现场水力条件的测站模型。对于多个监测点，还可以开展上下游水位、流量及洪峰传播过程对比，为区域水情分析提供数据支撑。
在具备足够历史数据后，可进一步引入变化率分析、异常模式识别和趋势预测模型，对流量快速增长、异常下降或长时间偏离历史规律等情况进行辅助识别。
预警机制与决策支撑
系统可根据项目管理要求设置水位、流速和流量阈值。当监测值超过预设等级时，平台可生成对应的预警信息，并结合持续时间、变化速率及历史状态进行二次判断，减少短时波动造成的无效告警。
对于防洪排涝场景，可重点关注水位快速上涨和流量快速增加过程；对于灌溉及渠道管理，可关注输水流量是否达到调度要求；对于排水监测，则可通过流量变化识别排水过程及异常流量变化。
预警信息可按照一般、较高和严重等不同等级进行管理，并通过平台消息、短信、微信或其他项目既有通知方式向管理人员发送。
项目实施方案
项目实施首先进行现场踏勘，确定河道断面、雷达安装高度、观测方向、供电条件、通信覆盖情况以及水面有效反射区域。根据现场几何条件确定流速雷达和水位雷达的安装位置与角度。
设备安装完成后，对雷达通信、数据采集、水位基准及流速测量状态进行调试，并通过现场水位和流量比测对流量计算模型进行校准。对于天然河道，应结合实际断面资料和不同水情条件下的比测结果优化计算参数。
系统连续运行后，对初期数据进行质量检查，重点分析流速稳定性、水位变化合理性、流量计算连续性以及通信可靠性，根据运行结果进一步调整测量参数和报警阈值。
运维服务保障
雷达采用非接触式测量方式，核心感知设备无需直接浸入水体，可减少传统接触式流速传感器受到漂浮物、水草及泥沙影响的风险。但长期运行过程中仍应定期检查雷达表面清洁程度、安装支架稳定性、雷达方向及供电通信状态。
运维人员可通过平台查看设备在线状态和数据质量，对异常测站进行远程诊断。对于通信中断、数据异常或设备离线等情况，可结合历史数据和设备状态记录判断问题来源。
对于河道断面发生明显变化、河床冲淤较大或测站周边水流条件发生变化的情况，应重新开展现场核查和必要的流量比测，以保证流量计算模型持续适用于实际水力条件。
项目优势与方案价值
本方案最大的特点是将24 GHz多普勒流速雷达与80 GHz FMCW水位雷达结合，在不直接接触水体的情况下同步获取流速和水位信息，为河道流量连续监测提供完整的数据基础。
0.100～20.000 m/s的流速量程能够覆盖较宽的水流速度区间，0.001 m/s流速分辨率有利于记录水流变化过程；80 GHz水位雷达则兼顾较远测量距离和非接触式安装需求，适合河道、渠道等开放水面环境。
系统不局限于单次人工测流，而是将现场测量转变为连续数据采集，可形成长期流量过程资料，降低频繁人工到场测量的工作量，为数字水务、智慧水利和河道精细化管理提供基础监测能力。
应用场景
适用于河流流量在线监测、山区河道水文监测、中小河流测站、灌溉渠道流量监测、城市河道监测、排水渠流量监测、工业园区排水监测、泵站进出水流量监测以及水资源调度等场景。
对于不便长期布置涉水设备的桥梁、河岸和渠道测点，可利用雷达非接触测量特点进行岸边或高位安装；对于水位和流速变化较大的监测断面，则可通过连续采集形成完整的水情变化过程。
效益分析
通过建设雷达流量监测系统，可将传统周期性人工测流逐步转变为连续在线监测，提高流量数据的时间连续性和管理效率。长期数据可用于分析河道水量变化、洪水过程和排水规律，为工程调度提供更加及时的数据依据。
非接触式雷达测量能够减少涉水安装和部分现场维护工作，在适合的河道条件下有利于降低长期运维成本。同时，通过统一平台管理多个测站，可以减少人工巡检频次，提高区域水文监测的信息化水平。
标准规范与政策依据
项目建设可结合国家及行业现行的水文测验、水位测量、流量测验、水文自动测报及物联网通信相关标准进行设计，并根据具体项目所在地的水利、水务、生态环境及排水管理要求确定数据采集、传输、存储和接口规范。
对于作为正式水文测站、计量用途或工程验收依据的项目，应在设备选型和现场实施阶段进一步明确测站类别、流量比测方法、断面测量要求及数据质量评价要求，并按照项目主管部门现行技术文件执行。
成功案例
欣仰邦雷达多普勒流量监测产品可根据不同河道断面、安装高度、供电方式和通信条件进行项目化配置，可应用于河流、渠道、排水设施及其他开放水面流量监测项目。实际项目实施过程中，可根据现场断面测量资料、水位变化范围和流速特征进行安装位置选择及流量模型标定，形成适合具体测站的雷达流量监测系统。
参考文献
GB 50179《河流流量测验规范》；GB/T 41368《水文自动测报系统技术规范》；水位测量、流速流量仪器及相关水文仪器通用技术标准；项目所在地水利、水务及排水管理部门现行技术规范和建设要求。
