    雷达静压复合水位双监测方案
    时间:2026-09-07 涉川

    项目背景与行业痛点

    水位是河流、水库、渠道、泵站、城市排水及地下空间监测中的基础参数,但单一水位测量方式在实际工程中往往存在适用条件差异。雷达水位计安装方便、无需接触水体,但在泡沫、漂浮物、强反射干扰或特殊水面条件下可能影响回波质量;静压式水位计能够直接感知液体压力,在浸没式安装条件下具有稳定的连续测量能力,但长期运行需要关注探头安装、沉积物及压力通道状态。雷达静压复合水位双监测方案将80 GHz FMCW雷达测距与静压水位测量结合,通过两种不同测量原理获得水位数据,并根据项目配置进行单通道、双通道或数据融合应用。两路数据既可以分别记录,也可以进行一致性校验,在单一传感器受到现场环境影响时,为水位数据质量判断提供另一条参考依据。

    建设目标与监测目标

    建设具备双通道感知能力的在线水位监测系统,实现水位连续采集、远程传输、数据存储和异常识别。通过雷达非接触测量与静压测量形成互补,提高复杂水环境下水位监测的适应能力。

    监测目标主要包括实时水位、历史水位变化过程以及双通道测量结果之间的一致性。对于需要高可靠连续观测的水文、水务及工程安全项目,可利用两种测量结果进行交叉比对,及时发现传感器偏移、安装异常或局部测量失真。

    需求分析

    不同现场对水位测量的安装方式和量程要求差异较大。雷达通道采用80 GHz FMCW模式,雷达量程为0.2~40 m,适合从岸边、桥梁、井室顶部或其他非接触位置测量水面距离;静压通道量程为0~40 m,并可根据实际水深进行定制。

    系统要求两种测量方式能够在统一时间基准下形成水位数据。对于正常工况,可根据项目需求选择某一路作为主测量值;对于重要监测点,则可以启用双通道比对和融合算法,通过水位差值、变化趋势和数据有效性对测量结果进行质量评价。

    设备需要适应长期户外运行环境,工作温度为-10~70 ℃,主机可采用304不锈钢结构,并根据实际项目配置相应的安装、防护、供电和通信组件。

    总体解决方案

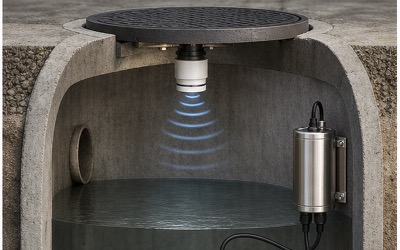

    系统在监测点部署雷达水位测量单元和静压水位测量单元。80 GHz FMCW雷达安装于水面上方,通过非接触方式测量雷达到水面的距离;静压传感器安装于水体适当位置,通过液柱产生的压力换算水位。

    现场采集主机对两路数据进行统一采集,并完成单位换算、时间同步、有效性判断及数据存储。根据项目需求,可采用雷达水位、静压水位或融合水位作为最终监测结果。

    在双通道模式下,系统持续比较两路水位数据。当两路结果保持在允许偏差范围内时,可判定当前数据具有较好的一致性;当出现持续偏离、突变或单通道失效时,则对异常通道进行标记,并根据预设策略选择可信数据或触发设备异常告警。

    系统架构设计

    系统由雷达感知单元、静压感知单元、数据采集与融合模块、通信模块、供电单元及远程监测平台组成。雷达通道承担非接触水面测量,静压通道承担液柱压力测量,两路数据进入采集层后进行统一处理。

    数据采集层不仅负责水位换算,还承担双通道时间同步、测量状态判断、异常数据识别和融合计算。通信层可根据项目现场条件配置相应无线或有线通信方式,平台层则负责实时数据显示、历史曲线、设备状态及报警信息管理。

    监测内容与监测方法

    雷达水位监测采用80 GHz FMCW技术,通过发射连续调频信号并分析回波信号获得雷达到水面的距离,再结合设备安装基准计算实际水位。雷达量程为0.2~40 m,实际有效测量距离还需要结合水面反射特性、安装高度及现场遮挡情况确定。

    静压水位监测通过压力传感器感知水体静压力。水深与液体静压力存在对应关系,系统根据传感器压力值及现场标定参数换算水位。静压通道量程为0~40 m,并可根据实际项目水深进行定制。

    两种方式具有不同的物理测量路径,因此系统可以将雷达水位与静压水位作为相互独立的数据源进行比对。对于水位变化平稳的场景,可重点判断两路数据的长期偏差;对于洪水、排水或闸门调度等快速变化过程,则重点分析两路数据的同步变化趋势。

    技术原理与算法模型

    80 GHz FMCW雷达通过频率调制连续波进行距离测量。系统从发射信号和水面回波之间的频率差获得目标距离,并将距离数据转换为水位数据。相较传统接触式测量,雷达通道不需要将传感器浸入水体。

    静压通道依据液体静压力与水深之间的关系进行水位换算。在实际工程中,需要结合传感器安装高程、零点位置、量程及现场基准进行参数设置,以确保压力数据正确转换为水位值。

    双通道融合算法可采用“有效性判断+偏差比较+趋势一致性+主辅通道切换”的处理思路。首先分别判断雷达和静压数据是否处于有效状态;随后计算两路水位差值;当差值持续超过设定范围时,再结合变化趋势判断是瞬时干扰还是持续性偏差。

    对于配置融合输出的系统,可根据通道数据质量动态确定最终水位结果。融合参数应根据具体传感器性能、安装方式和现场比测结果进行设置,不采用未经现场验证的固定融合权重。

    系统功能设计

    系统具备雷达水位测量功能,可连续获取水面距离并换算水位,适用于不便安装接触式传感器的监测位置。

    系统具备静压水位测量功能,可通过压力通道持续获取水深信息,并按照项目设置转换为水位数据。

    系统具备双通道同步采集功能,可同时记录雷达水位和静压水位,便于分析不同测量原理之间的变化关系。

    系统具备通道一致性判断功能,当两路数据出现明显偏差、持续漂移或单路数据异常时,可生成相应的数据质量标记。

    系统可根据项目配置输出单路水位、双路水位或融合水位,并将通道状态、异常标记等辅助信息同步上传平台。

    硬件组成与配置方案

    现场核心设备包括80 GHz FMCW雷达水位传感器、静压水位传感器、数据采集主机、通信模块、供电单元及安装附件。雷达设备布置于水面上方,静压传感器则根据水体深度和现场结构选择合适的浸没安装位置。

    主机采用304不锈钢材质或项目指定配置,可根据安装环境增加防水接头、安装支架、电缆保护及防护箱等配套结构。对于河道、水库等开放环境,应重点考虑雷达视场内的桥梁构件、树木、漂浮物及其他强反射目标。

    静压通道安装时应根据实际水深选择合适量程,并充分考虑传感器固定、沉积物、水草及压力测量位置对长期稳定运行的影响。

    核心设备参数

    综合水位精度:±(0.2%FS+0.001 m),具体按照通道与融合配置确定。

    水位分辨率:0.001 m。

    雷达量程:0.2~40 m。

    静压量程:0~40 m,可根据项目实际水深定制。

    雷达模式:80 GHz FMCW。

    主机材质:304不锈钢,按项目配置。

    工作温度:-10~70 ℃,按项目配置。

    软件平台与数据展示

    平台可分别展示雷达水位、静压水位和最终输出水位,并通过不同数据标识区分各通道运行状态。管理人员可以查看实时数值、历史曲线及双通道差值变化,直观判断监测点运行情况。

    系统可记录雷达通道和静压通道的原始测量结果,为后期设备校验和异常分析提供数据基础。对于采用融合输出的项目,平台还可以同步显示融合结果及通道异常状态。

    历史数据支持按时间范围查询,可形成水位过程曲线、通道偏差曲线及异常记录,为水文分析、工程调度和设备运维提供依据。

    数据分析与智能应用

    双通道数据不仅用于获得水位数值,还可以用于监测设备自身的数据质量。通过持续分析雷达与静压测量结果,可以建立监测点长期偏差基线,识别某一通道逐渐偏离另一通道的情况。

    在洪水上涨、闸门调度或快速排水过程中,可重点分析两路水位的变化速率和趋势一致性。如果某一路出现突跳而另一通道保持连续变化,系统可将该数据识别为疑似异常值,而不是直接将其作为真实水位变化。

    对于多个水位监测点,还可以进一步分析上下游水位变化关系,用于河道水情分析、调度过程判断和区域水位变化趋势研判。

    预警机制与决策支撑

    平台可按照项目要求设置水位上限、下限、快速上涨、快速下降及持续超限等报警条件。当水位达到设定阈值时生成相应预警信息。

    针对双通道结构,还可以设置通道偏差预警。当雷达水位与静压水位之间的差值持续超过设定范围时,系统可提示“通道一致性异常”,帮助运维人员判断是否存在传感器漂移、安装变化、水面反射异常或压力通道异常。

    对于防洪、水库调度、城市排水和泵站控制等应用,可将水位预警与其他监测数据关联,为现场调度和应急处置提供更加完整的数据依据。

    项目实施方案

    项目实施前应开展现场踏勘,确认水位变化范围、雷达安装高度、静压传感器安装位置、基准水位、通信条件及供电方式。雷达安装位置应尽量保证视场清晰,避免固定障碍物进入主要测量区域。

    静压传感器安装后,应根据实际安装高程和项目水位基准完成零点及换算参数配置。雷达通道则需要根据设备安装高度和测站基准进行水位标定。

    系统调试阶段应进行双通道比测,观察不同水位条件下两路数据的一致性,并据此确定通道偏差阈值、异常判断条件和融合策略。对于正式工程项目,应结合现场实际水位测量结果完成最终参数确认。

    运维服务保障

    雷达通道采用非接触测量方式,日常维护重点是检查雷达表面清洁情况、安装角度、支架稳定性以及测量视场是否出现新的遮挡物。河道环境发生明显变化时,应重新检查雷达测量区域。

    静压通道属于接触式水体测量,长期运行时应关注传感器安装状态、探头附近泥沙沉积、水草附着以及压力测量通道是否受到影响。对于水质较差或含泥沙量较大的水体,应根据实际环境制定检查周期。

    双通道结构可以通过平台远程发现两路数据之间的长期偏差,使部分设备异常能够在现场数据层面提前暴露,降低完全依赖人工巡检才能发现问题的风险。

    项目优势与方案价值

    雷达静压复合水位双监测方案并非简单增加一个水位传感器,而是利用非接触雷达与静压测量两种不同原理形成互补监测。两路数据既能够独立使用,也能够通过一致性分析提升水位数据质量判断能力。

    80 GHz FMCW雷达覆盖0.2~40 m测量距离,适合高位、岸边及非接触式安装;静压通道覆盖0~40 m并支持定制,可根据实际水深选择合适配置。0.001 m分辨率能够满足多数连续水位监测场景的数据记录需求。

    对于重要水位监测点,双通道结构还能形成设备自校验的数据基础。即使某一路测量结果出现异常,另一通道仍可提供参考,从而提高系统对复杂现场环境和长期运行状态变化的适应能力。

    应用场景

    适用于河流水位监测、水库水位监测、渠道水位监测、泵站水位监测、城市内涝监测、排水管网及大型窨井水位监测、地下空间积水监测、蓄水池水位监测以及其他对水位连续性和数据可靠性要求较高的场景。

    在重要水文测站、水库及泵站等场景中,可利用双通道数据进行交叉验证;在复杂城市排水或地下空间环境中,则可根据现场结构灵活选择雷达高位安装与静压低位安装方式。

    效益分析

    通过两种不同测量原理共同参与水位监测,可以降低单一传感器异常对连续数据链的影响,并通过通道偏差分析提前发现部分设备运行问题。对于重要监测点,有助于提高水位数据的连续性和可追溯性。

    雷达非接触测量减少了部分涉水安装需求,静压通道则提供直接的水深测量参考。两者结合能够适应不同现场条件,并可根据项目实际重要程度选择单通道输出或双通道融合模式。

    标准规范与政策依据

    项目建设可结合国家及行业现行的水位测量、水文自动测报、水文仪器及水利信息化相关标准进行设计,并依据具体工程类别确定测站布设、基准高程、数据采集、通信传输和平台接口要求。

    对于正式水文测站、水库调度、城市排水及工程安全监测项目,应根据主管部门现行技术规范确定水位测量精度、现场比测、数据质量控制和设备验收要求。

    成功案例

    欣仰邦雷达静压复合水位监测设备可根据监测点水深、安装空间、现场障碍物、供电及通信条件进行项目化配置,可形成雷达单通道、静压单通道或双通道复合监测系统。针对水库、河道、渠道、泵站及城市排水等不同场景,可通过现场踏勘确定雷达安装位置和静压传感器布设位置,并通过现场比测建立适合具体测站的水位校准及通道一致性判断参数。
