项目背景与行业痛点

河流、渠道、水库、泵站、城市排水及各类水工设施的水位变化，是判断水量过程、运行状态和风险趋势的重要基础数据。传统水位监测方式在长期运行过程中容易受到泥沙淤积、水草漂浮、漂浮物碰撞、传感器浸水腐蚀以及现场维护条件等因素影响，特别是在不适合布设接触式传感器的场景中，设备安装和后期维护难度较高。雷达式水位监测采用80 GHz FMCW高频连续调频雷达，通过向水面发射电磁波并接收目标回波获取传感器至水面的距离，再结合安装高程换算实际水位。监测过程中无需将感知单元直接浸入水体，可减少水体接触对设备长期运行造成的影响，适用于需要连续、稳定和低维护水位数据的工程现场。对于水位涨落较快、现场环境复杂、人工巡测不便或需要远程集中管理的项目，仅依靠人工读数难以及时发现异常变化。建设雷达式水位在线监测系统，可以将现场水位感知、数据采集、远程传输、趋势分析和预警管理连接起来，为水资源调度、防洪排涝及工程运行提供连续的数据依据。

建设目标与监测目标

建设基于80 GHz FMCW雷达技术的非接触式水位在线监测系统，实现现场水位的连续自动测量、远程数据传输和集中管理。系统以0.001 m分辨率获取水位变化信息，并结合设备安装基准、现场水工断面及工程管理要求形成统一的水位数据体系。

监测目标包括实时掌握水位绝对值及变化过程，识别快速上涨、快速下降、持续高水位、持续低水位以及异常跳变等状态，为防洪调度、排水控制、灌溉管理、水库运行和水工设施安全管理提供可靠的数据支撑。

对于多测点项目，通过统一的数据采集和平台管理方式形成区域水位监测网络，实现不同河段、渠道、泵站或水工建筑物之间的数据对比，为水位过程分析和联合调度提供基础条件。

需求分析

系统应满足长期户外运行条件下的水位连续监测需求，雷达工作模式采用80 GHz FMCW，水位量程为0.2～40 m，具体测量效果受水面目标反射特性、安装条件和现场环境影响。设备水位精度为±(0.2%FS＋0.001 m)，分辨率达到0.001 m，可满足常规水位变化监测和趋势分析需求。

现场安装应充分考虑雷达安装高度、水面有效反射区域、最大水位、最低水位、设备盲区以及周围固定物体反射等因素，保证雷达波束能够稳定覆盖有效水面。对于桥梁、闸站、渠道边墙等安装位置，还应根据结构形式确定支架方向和安装角度。

系统同时需要具备较强的环境适应能力。感知设备防护等级典型为IP68，主机可采用304不锈钢材质，工作温度范围为-10～70 ℃，实际防护等级及配置以设备出厂文件为准。

总体解决方案

雷达式水位监测系统以80 GHz FMCW雷达作为核心感知单元，通过非接触方式持续获取水面距离信息。现场设备完成雷达回波采集、目标识别和水位计算后，将有效数据传输至数据平台，由平台完成数据存储、曲线展示、状态判断、异常识别和预警管理。

系统按照“现场感知—数据采集—通信传输—平台管理—分析预警”的技术路线建设。雷达安装于水面上方，通过测量雷达到水面的距离得到实时水位；采集与通信单元负责设备状态管理和数据上报；平台对各监测点进行统一管理，并按照项目设定的水位阈值、变化速率和持续时间进行风险判断。

对于重点水位监测点，可进一步结合现场高程、历史水位资料、上下游测点以及工程调度信息建立关联分析模型，使单点水位监测从简单的数据采集逐步扩展到水情变化识别和运行辅助决策。

系统架构设计

系统由水位感知层、现场设备层、通信传输层和平台应用层构成。感知层采用80 GHz FMCW雷达完成水面距离测量；现场设备层负责数据处理、参数配置、状态监测和本地数据管理；通信层根据项目现场条件配置相应的数据传输方式；平台应用层负责监测数据汇聚、历史存储、可视化展示、报警管理和统计分析。

在多点部署场景中，每个监测点具有独立的测量与数据标识，平台可按照流域、河段、行政区域、工程设施或项目进行分组管理。通过统一的数据接口，可将水位监测结果进一步接入水务、水利、泵站、排水或综合物联网平台。

监测内容与监测方法

核心监测内容为水面至雷达安装基准之间的距离，并根据设备安装高程换算为实际水位。系统重点记录实时水位、水位变化幅度、变化速率以及不同时间尺度下的水位过程。

雷达测量采用非接触方式进行，不需要在水体内部设置浮子、压力探头或电极。设备持续接收水面反射回波，从有效回波中确定水面目标距离，再依据预设安装参数完成水位换算。

在工程应用中，应根据实际水面状态选择合理的安装位置。水面存在明显波浪、漂浮物或周边结构物时，应通过安装角度、测量区域选择及数据质量判断减少无效回波对监测结果的影响。

技术原理与算法模型

80 GHz FMCW雷达通过连续发射频率随时间变化的调频连续波，并对发射信号与目标回波进行混频分析，根据回波产生的频率差计算目标距离。由于雷达工作在较高频段，可以获得较好的距离分辨能力，适用于桥下、渠道、河道、水库及其他水面目标的非接触式距离测量。

系统首先对原始回波信号进行采集和处理，通过频谱分析提取目标距离信息，并结合回波强度、目标稳定性及连续测量结果判断当前水面目标是否有效。对于短时干扰、异常跳变等数据，可采用滑动窗口、有效区间判断、异常值剔除及连续性分析进行数据质量控制。

水位计算模型可表示为：水位＝安装基准高程－雷达至水面的有效距离。实际项目中根据测站基准点和安装高度完成参数标定，并通过现场水尺或人工测量数据进行比对校准。对于长期运行系统，还可利用历史数据对异常漂移和测量趋势进行辅助判断。

系统功能设计

系统具备实时水位监测功能，可按照项目设定的采集和上报周期持续获取水位数据，并在平台端显示当前水位及最近一段时间的变化过程。

系统具备历史数据查询功能，可按照监测点、日期和时间范围查询水位记录，并形成日变化、周变化及长期水位过程曲线，为水情分析和工程运行评价提供数据基础。

系统具备数据质量判断功能，对明显超出合理范围、突然跳变、长时间不变化以及通信异常等状态进行识别，并对异常数据进行标记，避免将设备异常直接作为真实水情变化使用。

系统具备设备运行状态管理功能，可对在线状态、通信状态、数据更新时间及设备异常信息进行集中查看。对于规模较大的监测网络，可按照区域和工程类型进行分级管理。

硬件组成与配置方案

现场监测终端以80 GHz FMCW雷达水位传感器为核心，结合安装支架、现场主机、通信模块及供电单元构成完整监测节点。具体配置根据项目现场供电条件、通信条件和数据上报要求确定。

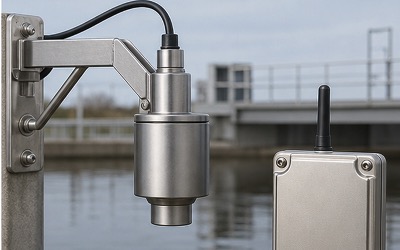

雷达感知单元安装于水面上方，采用非接触式测量方式。设备可根据桥梁、闸门、渠道边墙、泵站建筑物或专用立杆等结构进行安装，并通过调整安装方向使雷达波束覆盖稳定、有效的水面区域。

主机可采用304不锈钢材质，并根据现场环境配置相应防护结构。感知单元典型防护等级为IP68，实际防护等级及具体结构以出厂文件为准。工作温度为-10～70 ℃，可满足多数户外水位监测场景的长期运行需求。

核心设备参数

水位测量精度：±(0.2%FS＋0.001 m)。

水位分辨率：0.001 m。

水位量程：0.2～40 m，实际测量效果受目标反射特性及现场安装条件影响。

雷达工作模式：80 GHz FMCW。

防护等级：典型IP68，具体以设备出厂文件为准。

主机材质：304不锈钢，按项目配置。

工作温度：-10～70 ℃，具体以实际配置为准。

软件平台与数据展示

平台以监测点为基本管理对象，对雷达式水位数据进行统一接入和集中存储。首页可展示监测点分布、当前水位、数据更新时间和设备在线状态，便于管理人员快速掌握区域水位监测情况。

水位数据采用曲线方式进行展示，可查看实时变化和历史过程，并支持按照不同时间范围进行数据查询。对于重点监测点，可重点显示当前水位、最高水位、最低水位及近期变化趋势。

平台同时保留设备运行和数据质量信息，使管理人员能够区分“水位发生变化”和“设备或通信出现异常”两类不同状态，提高远程监测数据的可用性。

数据分析与智能应用

平台可基于连续水位数据计算变化幅度和变化速率，识别水位快速上涨、快速下降、持续高位和持续低位等过程。通过对历史同期数据进行统计，可以形成监测点的典型水位变化区间，为运行管理提供参考。

在河道及排水场景中，可结合上下游多个监测点的数据进行水位过程对比，辅助判断水流变化方向和局部水位异常。在水库、渠道及泵站场景中，则可以结合闸门、泵组或调度记录分析水位变化与工程操作之间的关系。

对于长期运行项目，可建立水位历史数据库，为防洪调度、工程运行评价、旱涝变化分析以及监测设备维护提供数据依据。

预警机制与决策支撑

系统可按照工程管理要求设置多级水位预警阈值。当实时水位超过设定阈值时触发相应报警，并将报警时间、监测点、水位值和当前状态记录到平台。

除绝对水位阈值外，还可增加水位变化速率和持续时间判断。例如水位在短时间内快速上涨，即使尚未达到最高警戒水位，也可以作为趋势性风险信号；对于持续超过阈值的情况，则可进一步升级报警等级。

预警规则应根据具体河道、水库、渠道、泵站或排水工程的管理指标进行配置。系统提供数据辅助判断，不替代现场巡查、工程调度及依法执行的防洪防汛管理制度。

项目实施方案

项目实施首先开展现场踏勘，确认监测断面、水面变化范围、设备安装位置、安装高度、供电方式及通信条件。重点检查雷达视场内是否存在桥梁构件、管线、护栏、树枝等可能形成强反射或遮挡的物体。

完成安装支架和设备固定后，对雷达安装高度、测量基准和水位换算参数进行配置。通过现场水尺、人工测量或既有水位设备进行初始比对，完成测站参数校准。

系统上线后进行连续运行测试，检查水位数据稳定性、异常数据识别效果、通信质量、平台显示和报警功能。验收阶段形成设备配置资料、测点信息、安装记录、校准记录及系统运行测试资料。

运维服务保障

雷达采用非接触式测量方式，感知单元无需长期浸泡在水体中，可降低因水体腐蚀、泥沙沉积和水草缠绕造成的维护工作量。但实际运维过程中仍需定期检查雷达表面是否存在泥污、积尘、冰雪或其他遮挡物。

运维人员应定期检查设备安装结构、雷达方向、供电状态和通信状态，并结合现场人工水位对比数据检查测量结果。当发现设备长期无数据、数据突变或与现场水位明显不一致时，应优先检查安装位置、目标反射条件、设备表面状态及参数配置。

平台侧持续保存历史数据和报警记录，可为设备故障追踪、运行质量评价及后续维护提供依据。

项目优势与方案价值

雷达式水位监测的核心优势在于非接触测量。与需要长期接触水体的测量方式相比，80 GHz FMCW雷达可布置在水面上方，不直接参与水体环境，适合对维护便利性和长期稳定性有较高要求的水位监测项目。

0.001 m分辨率能够较细致地反映水位变化过程，0.2～40 m量程覆盖较宽的水位监测范围，可根据不同工程现场进行测站配置。设备采用典型IP68防护结构和304不锈钢主机配置，可适应多数户外水利及排水监测环境。

通过将雷达测量、远程通信、历史数据和预警模型结合，可以把传统单点水位测量升级为连续在线水位监测，为工程管理提供更加及时的数据依据。

应用场景

适用于河道水位在线监测、湖泊及水库水位监测、渠道水位监测、灌溉水位监测、泵站前池及出水池水位监测、闸门上下游水位监测、城市排水水位监测以及其他需要非接触式水位测量的工程场景。

对于桥梁下方、渠道边墙、闸站建筑物、泵站构筑物等具备高位安装条件的场所，可利用现有结构布设雷达测站，减少水下施工和复杂的传感器安装工作。

在水库、河道及城市防洪排涝体系中，可通过多个雷达水位监测点形成区域水位监测网络，并与雨量、流量、视频及其他物联网设备结合，实现综合水情监测。

效益分析

通过连续自动采集水位数据，可以减少传统人工巡测频次，提高水位信息获取的及时性。对于水位变化较快或人工到达困难的区域，在线监测能够缩短异常水位发现时间。

非接触式雷达测量减少了传感器直接进入水体的需求，在一定程度上降低了因泥沙、水草及水体环境造成的设备维护压力。结合远程通信和平台管理，可以减少现场数据抄录工作，提高监测数据的完整性。

长期积累的水位数据还可以形成工程水情档案，为防洪排涝、水资源调度、渠道运行、水库管理及工程改造提供历史数据支持。

标准规范与政策依据

项目建设可依据国家及行业现行的水文测验、水位测量、水文自动测报系统、物联网通信、数据安全及相关水利工程管理要求进行设计和实施。涉及具体工程时，应根据项目所属行业、监测对象和建设单位要求选用适用的现行标准。

水位测量设备选型、安装和现场比测应结合现行水位测量仪器相关标准执行；自动测报系统的数据采集、通信、设备布设和系统建设应结合水文自动测报系统相关技术规范实施。对于防洪、水库、河道、灌区及城市排水等项目，还应同步满足相应工程管理和安全运行要求。

最终采用的标准规范清单应以项目所在地、建设单位及项目招标或设计文件所要求的现行版本为准。

成功案例

雷达式水位监测可根据不同工程条件形成单点监测和多点组网两种建设模式。在河道、水库、渠道、泵站及城市排水等项目中，可根据现场水位范围和安装条件配置80 GHz FMCW雷达水位监测终端，并通过统一平台实现数据集中管理。

对于需要形成完整项目材料的工程，可结合实际建设地点进一步补充项目名称、监测点数量、现场安装方式、运行周期、人工比测结果及实际应用效果，形成可用于项目验收、技术交流和工程案例展示的正式案例资料。

参考文献

[1] GB/T 11828.4《水位测量仪器 第4部分：超声波水位计》。

[2] GB/T 41368《水文自动测报系统技术规范》。

[3] GB/T 15966《水文仪器基本参数及通用技术条件》。

[4] 水文测验、水位测量及水文自动测报系统相关国家标准、行业标准及工程技术规范。
