项目背景与行业痛点
河道、水库、沉淀池、调蓄池及其他水工设施在长期运行过程中，泥沙沉积会逐渐改变有效过水断面和库容条件。单独监测水位只能反映水面的高程变化，却难以判断水下泥沙界面的变化。当泥位持续抬高时，同样的水位可能对应完全不同的有效水深，因此需要同时掌握水面和泥面的空间位置。泥位和水位静压复合监测方案针对这一需求，将静压式水位测量与超声泥位测量结合，通过两种不同的测量原理分别获取水面和泥沙界面信息。水位通道用于连续测量水体压力对应的水深，泥位通道利用超声波探测泥水界面，从而形成水位、泥位和有效水深之间的关联数据。通过长期记录泥位变化，可以识别河道淤积、水库库底沉积、沉淀设施泥层增长等过程，为清淤时机判断、库容变化分析和水工设施运行管理提供数据基础。
建设目标与监测目标
建设水位与泥位同步在线监测系统，实现监测点水面高程、泥面位置及有效水深的连续获取。水位测量精度达到±(0.5%FS＋0.001 m)，分辨率达到0.001 m；泥位测量精度达到±(0.2%FS＋0.003 m)，分辨率达到0.001 m。
系统重点关注泥层厚度及其变化趋势。通过水位与泥位数据进行关联，可计算监测位置的有效水深，并进一步分析泥沙沉积速度、淤积程度和长期变化趋势。
对于多测点工程，可通过不同断面泥位数据进行横向比较，识别局部淤积明显区域，为河道维护、水库清淤和沉淀设施运行管理提供依据。
需求分析
泥位监测与普通水位监测的主要区别在于目标界面不同。水位监测目标是稳定的水面，而泥位监测需要识别水体与沉积物之间的界面。由于泥层可能存在软泥、悬浮泥沙、密实沉积物等不同状态，现场回波特征会随泥沙性质发生变化，因此需要通过合理的安装方式和数据质量判断提高泥位识别稳定性。
泥位超声频率为300 kHz，泥位量程为0.2～10 m，量程定义为从盲区至最大测量距离。现场选型时应根据实际泥层厚度、传感器安装高度及最低预期泥面位置确定设备安装条件。
水位采用静压方式测量，压力量程典型为100 kPa，可根据实际水深进行配置。水位和泥位两个通道应建立统一的高程基准，使两类数据能够在同一坐标体系下进行计算和比较。
总体解决方案
系统采用“静压水位测量＋超声泥位测量＋数据采集＋无线或有线通信＋平台分析”的技术路线。静压传感器持续获取水体压力并换算水位，300 kHz超声泥位传感器向水体底部发射声波，通过泥水界面反射信号识别泥面位置。
系统将两个测量通道的数据统一转换至工程高程基准，并计算水位与泥位之间的有效水深或泥层厚度。通过持续积累监测数据，可以形成泥位变化曲线，判断沉积物是否持续增长以及不同时间段的淤积变化速度。
对于河道、水库或沉淀设施，可根据工程断面布设多个监测点。平台对不同测点的泥位进行集中管理，并结合历史数据分析淤积空间分布和发展趋势。
系统架构设计
系统由水位感知单元、泥位感知单元、现场采集单元、通信传输单元和平台应用系统组成。水位感知单元采用静压传感器，泥位感知单元采用300 kHz超声传感器，两类数据由采集设备统一处理。
现场采集单元负责完成水位和泥位数据采集、单位换算、异常值判断、时间同步及数据存储。通信系统负责将监测数据上传至服务器或项目管理平台。
平台按照监测断面和工程对象建立数据模型，可同时显示当前水位、泥位、有效水深、泥位变化趋势以及设备状态，使水面变化与底部沉积变化能够在同一界面进行分析。
监测内容与监测方法
水位监测采用静压测量方式，通过测量传感器所在位置的水体压力，根据水的密度及安装基准换算水位。水位精度为±(0.5%FS＋0.001 m)，分辨率为0.001 m。
泥位监测采用300 kHz超声波测量方式。传感器向泥水界面发射超声波并接收反射信号，根据传播时间计算传感器至泥面的距离，再结合安装高程换算泥面高程。
通过统一高程基准，可进一步计算水面与泥面之间的垂直距离。当需要分析沉积层变化时，可结合设备安装高度及历史基准泥面数据计算泥层厚度和淤积增量。
技术原理与算法模型
静压水位通道利用液体静压力与水深之间的关系进行测量。传感器获取压力信号后，通过压力—水深换算模型得到水位数据，并结合现场高程基准完成最终水位计算。
泥位通道利用超声波在水体中的传播和泥水界面的反射特性进行距离测量。300 kHz超声波能够针对水下泥沙界面进行探测，设备根据回波时间和有效回波特征确定泥面距离。
泥位算法可结合回波强度、目标距离、连续采样结果和历史趋势进行有效目标筛选。对于瞬时悬浮泥沙、气泡或其他短时间干扰造成的异常回波，可通过连续性判断、异常值剔除、滑动窗口分析等方法降低误判。
系统可根据水位与泥位的共同变化计算有效水深。对于固定监测断面，还可以利用长期泥位数据计算单位时间内的泥位变化量，从而形成淤积趋势指标。
系统功能设计
系统具备水位和泥位同步采集功能，可在同一时间轴记录两个测量通道的数据，避免仅依靠单一水位数据判断河床或库底变化。
系统具备泥位趋势分析功能，可显示泥面高程、泥层厚度及其历史变化曲线，并根据不同时间周期统计泥位变化情况。
系统具备有效水深计算功能，通过水位与泥位之间的高程关系，动态反映监测位置的实际水深变化，为河道过水能力和库区运行分析提供基础数据。
系统具备数据质量判断功能，可识别泥位突变、长时间无变化、水位与泥位异常关联等情况，并对疑似异常数据进行标记。
系统具备监测点管理功能，可维护监测断面、安装高程、设备参数、测点编号和历史校准记录，为长期运行提供完整的测站资料。
硬件组成与配置方案
监测终端主要由静压式水位传感器、300 kHz超声泥位传感器、数据采集控制单元、通信模块及供电单元组成。具体通信和供电形式可根据项目现场条件进行配置。
静压水位传感器压力量程典型为100 kPa，可根据实际最大水深进行匹配。选型时应考虑正常水深、极端水位以及传感器安装位置，避免量程过小影响安全测量范围。

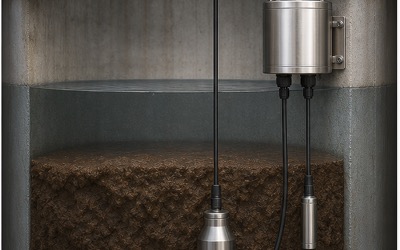

泥位传感器安装于水面上方或适合的固定结构位置，向下探测泥水界面。安装位置应尽量避开强水流、气泡密集区和容易产生剧烈扰动的位置，并保证超声波传播路径具有较好的代表性。
系统可根据工程规模配置单点监测或多点组网。对于大型河道、水库和沉淀设施，可在不同断面设置多个复合监测节点，形成泥位空间变化监测网络。
核心设备参数
水位测量精度：±(0.5%FS＋0.001 m)。
水位分辨率：0.001 m。
泥位测量精度：±(0.2%FS＋0.003 m)。
泥位分辨率：0.001 m。
泥位量程：0.2～10 m，量程范围从盲区至最大量程。
泥位超声频率：300 kHz。
水位压力量程：典型100 kPa，可根据实际水深配置。
软件平台与数据展示
平台采用水位与泥位双通道联合展示方式，在监测点详情页面同时显示当前水位、泥位和有效水深，使管理人员能够直观了解水面与底部沉积状态。
历史数据可通过时间曲线展示水位和泥位的变化过程。对于长期运行的河道和水库监测点，可重点查看泥位高程及泥层厚度的月度、季度和年度变化。
平台支持按照河道、库区、断面、沉淀池或管理区域组织监测点，并对多个测点进行横向比较，方便发现局部淤积较快的区域。
数据分析与智能应用
水位和泥位数据联合分析能够把“当前有多少水”与“底部沉积到了什么位置”联系起来。系统可根据两个通道的高程差计算有效水深，并进一步分析有效水深随时间的变化。
对于河道和水库，可通过连续泥位数据计算一定周期内的泥位变化量。当泥面持续向上变化时，可判断监测点存在持续淤积趋势；当清淤作业完成后泥位明显下降，则可以通过历史数据对清淤效果进行量化比较。
对于沉淀池等设施，可根据泥层厚度变化设置运行维护参考指标。当泥层达到管理设定值或增长速度明显加快时，平台可提前提示维护人员进行检查或安排排泥作业。
预警机制与决策支撑
系统可分别设置水位预警和泥位预警阈值。水位预警主要用于反映水体运行状态，泥位预警则重点关注沉积层厚度、泥面高程以及有效水深变化。
泥位预警可以采用绝对值和趋势值相结合的方式。例如当泥层厚度达到设定值时触发维护提示；当泥位在一定时间内持续快速上升时，即使尚未达到绝对阈值，也可以产生趋势预警。
对于水库、河道和沉淀设施，可根据不同工程的管理要求设置不同等级的提示信息，为清淤安排、排泥操作和运行调度提供辅助依据。
项目实施方案
项目实施首先进行现场踏勘，确定监测断面、水深范围、历史淤积情况、水流状态和设备安装条件。根据最大水深及泥层厚度选择静压传感器和超声泥位传感器的合理量程。
设备安装完成后建立统一高程基准，对水位传感器安装位置、泥位传感器安装高度以及测量零点进行标定。通过人工水位测量和现场泥面验证数据进行初始比对，确认两个通道之间的高程关系。
系统投入运行后进行连续数据测试，重点检查水位数据稳定性、泥位目标识别效果、有效水深计算结果以及通信状态。完成试运行后形成设备参数、安装位置、基准高程和校准记录，为后续长期监测提供依据。
运维服务保障
泥位监测长期运行过程中应重点关注传感器表面附着物、泥沙沉积、气泡以及水体扰动对超声回波的影响。现场维护时应检查传感器探测方向和表面状态，确保声波传播路径正常。
水位静压传感器应定期检查安装状态及测量零点，并结合人工水位或既有水位设备进行数据比对。当发现水位长期偏移或泥位数据出现异常跳变时，应结合现场实际情况判断设备、安装条件和水体环境变化。
长期运行数据应进行备份和归档，保留设备校准记录、测点高程资料以及维护记录，保证泥位变化分析具有连续、可靠的历史基准。
项目优势与方案价值
该方案不是单纯增加一个泥位传感器，而是通过水位与泥位两个独立测量通道建立统一的空间关系，使水面变化和底部沉积变化能够同步记录。
300 kHz超声泥位测量针对水下泥水界面进行探测，泥位分辨率达到0.001 m；静压水位通道则提供连续水位数据。两类数据相互补充，可以更加完整地描述监测点的水体空间变化。
长期运行后形成的泥位时间序列数据具有较高的工程价值，可用于分析淤积速度、判断有效水深变化、评估清淤效果，并为河道和水库的长期运行维护提供数据支撑。
应用场景
适用于河道泥位与水位监测、水库库底淤积监测、湖泊及调蓄水体沉积监测、沉淀池泥位监测、排水及污水处理设施泥层监测、港池及水工设施淤积监测等场景。
在河道治理项目中，可在重点断面布设监测节点，长期观察河床泥面变化，为河道清淤和断面维护提供数据依据。
在水库和调蓄设施中，可通过多个监测断面的泥位数据分析库底沉积变化，并结合水位数据评估有效水深和库容变化趋势。
在沉淀池等设施中，可连续监测泥层厚度，为排泥周期优化和设备运行维护提供辅助依据。
效益分析
通过自动化泥位监测，可以减少传统人工探测和定期测量的工作量，将一次性的泥深调查逐步转变为连续的泥位变化记录。
水位和泥位同步监测能够更加准确地反映有效水深变化，为判断河道淤积、水库库容变化和沉淀设施泥层增长提供数据支持。
通过长期趋势分析，可以根据实际淤积速度优化清淤和排泥计划，减少不必要的频繁作业，同时避免因泥层过厚影响工程正常运行。
标准规范与政策依据
项目建设应根据监测对象和工程类型，结合水文测验、水位测量、水文自动测报、水库运行管理、河道治理及相关水工设施运行管理要求进行设计。
水位测量设备的选型、安装、校准及比测应结合现行水位测量相关标准执行；泥位监测部分应结合具体工程的泥沙测验、河道断面测量、库区淤积监测及设备技术要求确定实施方法。
涉及水库、河道、沉淀池及其他工程设施时，应同时满足建设单位、设计单位及项目所在地现行技术规范和管理要求。具体标准清单以项目实施阶段有效版本为准。
成功案例
泥位和水位静压复合监测适合在河道、水库、调蓄设施及沉淀池等场景采用固定测点长期运行。通过在重点断面部署复合监测终端，可以持续获得水位和泥位数据，并形成长期淤积变化曲线。
实际项目案例可根据现场进一步补充监测断面数量、初始泥层厚度、监测周期、泥位累计变化量、有效水深变化以及清淤前后对比数据，形成完整的工程应用案例，用于项目验收、技术交流和方案推广。
参考文献
[1] 水位测量仪器及水文自动测报系统相关国家标准。
[2] 水文测验、河道断面测量及泥沙监测相关技术规范。
[3] 水库淤积监测、河道治理及水工设施运行管理相关技术资料。
[4] 超声波距离测量、静压式水位测量及水文监测设备相关技术资料。
