项目背景与行业痛点

在污水处理厂、工业废水处理、沉淀池、调节池、浓缩池及其他固液分离设施中，泥位和污泥界面高度直接关系到池体有效容积、排泥周期和处理效率。传统人工取样或定期测量方式存在监测频次低、劳动强度大、无法连续掌握泥层变化等问题，当污泥持续积累而未及时排放时，容易造成有效处理空间下降、出水水质波动以及设备运行负荷增加。超声波泥位与污泥界面监测通过向液体介质发射超声波并分析污泥层界面的回波特征，实现对泥水界面高度的连续测量。相比依赖人工经验判断的方式，在线泥位监测能够形成连续数据，为排泥控制、池容管理和运行调度提供更加及时的依据。

建设目标与监测目标

建设连续、稳定的超声波泥位在线监测系统，对沉淀池或污泥池内污泥界面位置进行实时感知，掌握泥层高度及其变化趋势，并根据现场控制需求提供4～20 mA、RS485/Modbus RTU、继电器或无线通信输出。

系统重点实现污泥界面高度连续监测、泥位变化趋势分析、异常泥位识别、超限报警和远程数据传输，使管理人员能够及时判断污泥积累速度和排泥需求，减少依赖人工巡检造成的信息滞后。

需求分析

污泥界面并非固定、清晰的固体表面，而是受到污泥浓度、絮体状态、悬浮物含量、气泡以及池内流态影响的动态界面。因此，泥位监测不仅需要具备足够的测量分辨率，还需要结合超声回波强度、连续性和稳定性判断有效界面。

针对不同池深和安装条件，系统可根据探头配置选择典型0.2～10 m或0.7～50 m测量量程。对于较深池体，应根据实际泥层高度、安装位置及探头盲区合理选择量程，避免因选型不匹配影响有效测量范围。

系统同时提供0～70 ℃温度监测能力，可用于辅助判断介质温度变化，并为现场数据分析和异常判断提供环境参数。

总体解决方案

方案以超声波泥位探头作为核心感知单元，将探头安装在沉淀池、浓缩池、污泥池等设施上方，通过非接触方式向池内发射约300 kHz超声波，接收来自不同介质界面的回波信号，经主机完成信号处理和泥位计算后输出标准工业信号或无线数据。

系统根据项目现场条件配置12/24 VDC或220 VAC供电，并可选择4～20 mA、RS485/Modbus RTU、继电器以及4G、NB-IoT、LoRa等通信方式。对于已有PLC或DCS系统的项目，可采用有线工业接口直接接入控制系统；对于分散式污水设施或远程站点，可采用无线方式实现集中管理。

在连续监测基础上，平台对泥位数据进行趋势分析，并结合设定阈值、变化速率和持续时间形成分级报警，为排泥设备启停和运维人员巡检提供数据依据。

系统架构设计

系统由泥位感知层、数据处理层、通信传输层和平台应用层组成。感知层负责采集污泥界面回波和温度数据；数据处理层完成回波识别、有效数据筛选、泥位计算和异常值处理；通信层根据现场条件采用RS485、4～20 mA、继电器或4G、NB-IoT、LoRa传输数据；平台层负责实时显示、历史曲线、报警管理和运行分析。

对于需要联动排泥泵、阀门或PLC控制系统的项目，可利用继电器输出或Modbus RTU实现设备状态联动。对于仅需要监测的项目，则可采用无线数据上报方式降低现场布线工作量。

监测内容与监测方法

主要监测参数包括污泥界面高度、泥位变化趋势和介质温度。泥位典型精度为±(0.2%FS＋0.003 m)，分辨率达到0.001 m，可根据不同池体深度选择0.2～10 m或0.7～50 m量程探头。

监测时，超声波探头安装于池体上方，向池内发射超声波并接收反射回波。系统根据回波传播时间及有效回波特征确定污泥界面距离，再结合探头安装基准高度换算泥位高度。

实际工程应用中应综合考虑池内搅拌、曝气、气泡、浮渣、悬浮物以及池壁反射等因素，并通过安装位置选择和参数设置降低干扰。探头材质可采用ABS、POM，具体根据介质环境和设备配置确定。

技术原理与算法模型

超声波泥位监测基于声波在不同介质界面产生反射的原理。探头发射一定频率的超声波后，声波在液体中传播，当遇到具有明显声学特性差异的污泥层界面时产生回波，系统根据发射与接收之间的时间差计算界面距离。

泥位计算可表示为：泥位高度＝安装基准高度－探头至污泥界面的有效距离。系统通过回波幅值、信号连续性、时间窗口和有效性判断筛选目标回波，避免将池壁反射、浮渣或瞬时干扰误判为污泥界面。

在数据处理方面，可采用滑动滤波、异常值剔除、连续性判断和变化趋势分析等方法。当短时间内出现明显跳变而后迅速恢复时，可根据数据有效性规则进行异常识别；当泥位持续变化并达到设定条件时，则作为有效趋势进行记录和报警判断。

系统功能设计

系统支持泥位实时测量、历史数据记录、趋势曲线、上下限报警、变化速率监测和通信状态管理。用户可根据池体运行工艺设置泥位报警阈值，当泥位达到设定值后触发报警输出或平台告警。

系统支持继电器输出，可根据项目要求用于高泥位报警、排泥控制或其他辅助联动。通过RS485/Modbus RTU可将泥位数据接入PLC、DCS、SCADA或其他工业自动化系统。

无线配置支持4G、NB-IoT或LoRa，可根据现场网络覆盖、传输距离、供电条件和部署方式进行选择，实现多个监测点的数据集中汇聚。

硬件组成与配置方案

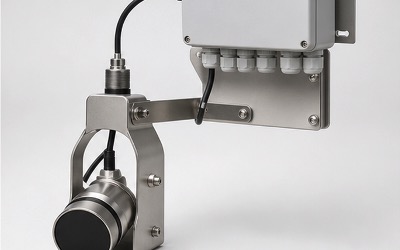

硬件主要包括超声波泥位探头、测量与数据处理主机、温度感知单元、工业输出接口、无线通信模块及供电单元。探头采用ABS或POM材质，可根据现场安装结构配置相应安装附件。

测量主机负责超声波激励、回波采集、信号分析、泥位计算和数据输出。工业现场可采用12/24 VDC或220 VAC供电；对于远程无线监测点，可根据通信频次和现场电源条件配置相应供电系统。

对于污水处理厂等具有完善自动化系统的场景，建议优先采用RS485/Modbus RTU或4～20 mA进行系统集成；对于分散式沉淀池、偏远污水设施等场景，可采用4G、NB-IoT或LoRa减少通信布线。

核心设备参数

泥位测量精度：±(0.2%FS＋0.003 m)；泥位分辨率：0.001 m。

测量量程：典型0.2～10 m或0.7～50 m，根据探头配置选择。

超声工作频率：典型300 kHz。

探头材质：ABS、POM。

温度测量范围：0～70 ℃；分辨率0.1 ℃；精度±0.5 ℃。

工业输出：4～20 mA、RS485/Modbus RTU、继电器。

无线输出：4G、NB-IoT、LoRa，根据项目配置。

供电方式：12/24 VDC或220 VAC。

软件平台与数据展示

软件平台对各监测点进行统一管理，实时展示泥位、温度、设备通信状态及报警状态。泥位数据按照时间形成连续曲线，可直观查看污泥界面上升、下降及阶段性变化。

平台支持监测点信息管理、历史数据查询、曲线分析、报警记录、设备状态查看和数据导出等功能。对于多座污水处理设施，可按照厂区、池体和设备进行分层管理，方便运维人员快速定位异常点位。

数据分析与智能应用

连续泥位数据不仅用于判断当前污泥高度，还可进一步分析污泥积累速度和排泥效果。通过比较不同时间段泥位变化，可以识别泥位持续上升、排泥后下降以及排泥效果不足等运行状态。

平台可根据泥位变化速率建立排泥趋势模型。例如，在泥位持续升高且达到预设控制区间时提示排泥；排泥后若泥位下降幅度不足，则可进一步提示检查排泥泵、排泥阀及排泥管路运行状态。

对于长期运行项目，可利用历史数据形成不同季节、不同工况下的泥位变化规律，为排泥周期优化、池容利用率分析和设备运行管理提供数据支持。

预警机制与决策支撑

系统可建立多级泥位预警机制，根据正常运行区间、预警值和高泥位阈值进行分级管理。除绝对泥位阈值外，还可结合泥位持续时间和变化速率进行辅助判断，减少单次异常波动造成的误报警。

当泥位达到高限或持续快速上升时，平台可触发声光、继电器或远程消息报警；当泥位长期处于高位且排泥后恢复效果不明显时，可提示运维人员检查排泥工艺和相关设备。

项目实施方案

项目实施首先根据池体结构、有效深度、污泥性质、搅拌曝气情况和安装空间确定探头类型及量程，再确定安装支架、主机位置、供电方式和通信方式。

现场安装时应尽量避开强搅拌、曝气气泡集中区域、进出水冲击区域以及容易产生浮渣的位置，使超声波传播路径具有较好的稳定性。安装完成后进行零点、量程及现场回波参数调试，并通过人工测量或现场工艺数据进行比对验证。

系统正式运行后，对初期数据进行持续观察，根据实际泥层特征优化测量参数和报警阈值，使设备更好适应具体池体和污泥工况。

运维服务保障

系统运行期间应定期检查探头表面是否附着污泥、浮渣或其他污染物，并根据现场污染程度制定清洁周期。对于长期存在泡沫、浮渣或高浓度悬浮物的池体，应重点关注回波信号质量和泥位数据稳定性。

运维人员可通过历史曲线和报警记录判断设备运行状态。当泥位数据出现持续异常、长期不变化或频繁跳变时，应结合现场工艺状态、探头安装情况和通信状态进行综合排查。

项目优势与方案价值

超声波泥位与污泥界面监测采用非接触式测量方式，探头无需长期浸入污泥层内部，可降低机械运动部件和接触式传感器受到污泥附着影响的风险。

系统兼顾不同池深的工程需求，提供0.2～10 m和0.7～50 m典型量程选择，并支持多种工业及无线输出方式，可适配PLC、DCS、SCADA以及远程物联网平台。

通过连续泥位数据替代低频人工测量，可将污泥管理从“定期检查”转变为“持续监测”，帮助用户掌握污泥积累规律、优化排泥时机，并提高沉淀设施有效容积利用水平。

应用场景

适用于污水处理厂沉淀池、二沉池、初沉池、污泥浓缩池、污泥储池、调节池、沉淀池、工业废水处理设施、矿业及选矿沉淀设施、养殖废水处理系统以及其他需要连续掌握污泥界面高度的固液分离场景。

对于深度较大的污泥池或大型沉淀设施，可选择0.7～50 m量程探头；对于常规沉淀池和中小型处理设施，可根据实际池深选择0.2～10 m量程配置。

效益分析

通过在线泥位监测，可以减少人工下池或人工频繁测量工作，使管理人员能够远程掌握多个池体的污泥状态。连续数据还能够帮助优化排泥周期，避免因排泥不及时造成污泥过度积累，也有助于减少不必要的频繁排泥。

对于采用自动排泥控制的系统，可将泥位作为排泥策略的重要输入参数，与排泥泵、阀门和PLC控制逻辑结合，实现更加精细的运行管理。长期积累的泥位数据还可用于工艺优化、设备维护和运行绩效分析。

标准规范与政策依据

项目建设可结合污水处理设施自动化、在线监测、仪表安装及数据通信等相关国家标准、行业标准和地方管理要求进行设计。具体项目应根据污水处理工艺、建设单位技术规范以及当地生态环境、水务或住建主管部门的要求确定适用标准。

对于需要接入现有自动化控制系统的项目，应结合现场PLC、DCS、SCADA或上位机通信协议确定接口方式，并在项目实施阶段完成通信点表、数据格式、报警逻辑和控制权限的统一配置。

成功案例

超声波泥位与污泥界面监测可应用于城市污水处理厂、工业园区污水处理站、食品及制药废水处理设施、矿业沉淀系统以及分散式污水处理设施。根据不同池体深度、污泥性质和自动化程度，可配置独立在线监测、工业控制系统接入或无线远程监测等不同建设模式。

实际项目中，可结合现场池体结构和工艺流程，对探头安装高度、测量量程、回波参数、报警阈值及通信方式进行针对性配置，形成适合具体工况的污泥界面监测系统。

参考文献

项目设计与实施可参考污水处理、水质监测、水文仪器、工业自动化仪表、数据通信及相关设备技术标准，并结合具体应用行业的现行国家标准、行业标准、地方标准和建设单位技术要求执行。
