项目背景与行业痛点

在河道、渠道、排水管网、泵站及其他开放或封闭水流断面中，流量是判断水资源输配、排水能力和设施运行状态的重要参数。传统流量测量往往依赖人工测流或单点仪表，难以长期连续获取流速、水位及流量变化过程，尤其在水位和流速持续变化的场景下，容易出现监测数据不连续、人工维护工作量大等问题。超声波多普勒遥测流量监测方案采用超声波多普勒原理获取水体流速，同时配合水位测量和断面模型计算流量，并通过远程通信将监测数据上传平台，实现流速、水位、水温及流量的连续遥测。相比单纯人工测量，该方式更适合需要长期、自动化掌握流量过程的工程现场。

建设目标与监测目标

建设连续运行的超声波多普勒流量监测系统，对监测断面的流速、水位、水温和流量进行自动采集与远程传输，形成完整的时间序列数据。

系统重点关注不同水位条件下的流速变化、流量过程线以及低流速状态，并通过断面参数、流速测量结果和水位数据进行综合计算，为河道流量监测、渠道输水管理、排水调度及水文分析提供可靠的数据基础。

需求分析

流量并不是单一流速参数可以直接代表的，需要结合实际过水断面面积进行计算。因此，系统除测量流速外，还需要同步获得水位，并根据现场河道或渠道断面形状建立水位—过水面积关系。

本方案流速精度可达到±(1%读数＋0.005 m/s)，分辨率0.001 m/s。低流速条件下，单向测量的适用边界约为0～0.006 m/s；双向测量时约为-0.03～0.03 m/s。实际工程应用中，应结合流态、泥沙、气泡和安装条件判断有效测量状态，不能简单将低流边界理解为所有现场条件下的保证测量范围。

水位测量范围为0～10 m，并支持根据实际工程进行定制，水位精度为±(0.2%FS＋0.001 m)。同步采集0～60 ℃范围内的水温数据，用于辅助分析现场水体状态及监测环境变化。

总体解决方案

方案以超声波多普勒流速测量为核心，通过超声波换能器向水体发射声波并接收水中悬浮颗粒等散射体产生的回波，根据多普勒频移获取水流运动速度。在此基础上同步获取水位数据，并结合监测断面的几何模型计算有效过水面积，最终形成流量监测结果。

系统可根据现场断面条件建立矩形、梯形、圆形、U形、椭圆形或定制断面模型。当水位发生变化时，系统根据水位数据动态计算对应的有效过水面积，再结合流速测量结果完成流量计算。

监测数据可通过现场采集主机进行处理，并根据项目通信条件接入远程数据平台，实现监测数据的集中存储、趋势分析、异常报警和历史查询。

系统架构设计

系统由流速感知单元、水位感知单元、水温采集单元、数据处理与遥测主机、通信网络及监测平台组成。流速感知单元负责获取水体运动速度，水位单元提供断面水深依据，数据处理单元完成数据有效性判断、断面面积计算和流量换算。

现场采集主机对流速、水位和水温数据进行统一时间同步，并对异常值、无效回波及突变数据进行处理。经过有效性判断后的数据通过无线通信网络上传至平台，实现监测点的远程集中管理。

监测内容与监测方法

主要监测参数包括流速、水位、水温和计算流量。流速测量精度为±(1%读数＋0.005 m/s)，分辨率0.001 m/s；水位量程0～10 m，可定制，精度±(0.2%FS＋0.001 m)；水温测量范围0～60 ℃，精度±0.5 ℃。

流速监测采用超声波多普勒方法。换能器向水体发射超声波，水体中的悬浮颗粒、泥沙或其他散射体随水流运动后产生频移回波，系统通过分析发射信号与接收信号之间的频率变化获得流速信息。

流量计算则以监测断面有效过水面积和代表流速为基础。系统根据实时水位确定当前过水面积，并结合流速测量结果计算流量；对于实际河道等非规则断面，可通过现场测量建立断面模型或采用项目定制的水位—面积关系。

技术原理与算法模型

超声波多普勒流速测量的核心是利用运动散射体产生的多普勒频移。水流中的悬浮颗粒随水体运动，返回探头的声波频率相对于发射频率产生变化，系统根据频移特征计算水流速度。

在数据处理过程中，系统对接收信号进行频谱分析和有效信号识别，根据频谱特征提取目标流速，并结合信号质量对测量结果进行有效性判断。对于瞬时干扰、异常频移或不连续数据，可通过滤波、异常值剔除及连续性判断降低其对结果的影响。

流量计算可表示为：流量＝代表流速×有效过水面积。有效过水面积根据实时水位和断面模型确定。对于实际工程，应通过现场断面测量、流量比测或运行数据对计算模型进行校核，使监测结果更符合现场水力条件。

系统功能设计

系统支持流速、水位、水温和流量实时采集，并能够对监测数据进行连续记录。平台可展示实时数据、历史曲线和流量过程线，使用户能够直观看到不同时间段的水流变化。

系统支持流速、水位和流量上下限判断。当监测值超过设定范围，或者流量出现异常突变、持续偏高或偏低等情况时，可触发报警并向管理人员发送提示。

系统同时具备数据缓存和远程传输能力，在通信暂时中断时可先保存现场数据，通信恢复后再进行补传，降低因网络波动造成的数据缺失风险。

硬件组成与配置方案

硬件系统主要包括超声波多普勒流速探头、水位测量单元、水温感知单元、数据采集与处理主机、通信模块以及现场供电系统。

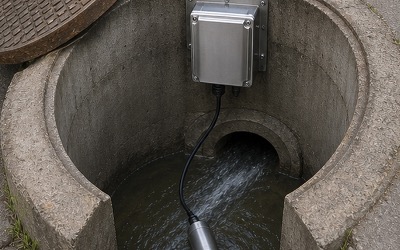

流速探头根据河道、渠道或管渠结构选择相应安装方式，使声束方向与水流方向保持合理关系，并尽量避开明显回流、强紊流、气泡集中及局部水力条件突变区域。

水位测量单元用于获取实时水位，并作为流量计算的重要输入参数。对于不同断面形状，应在设备配置阶段确定相应的断面参数、安装基准和计算关系。

核心设备参数

流速测量精度：±(1%读数＋0.005 m/s)。

流速分辨率：0.001 m/s。

低流边界：单向约0～0.006 m/s；双向约-0.03～0.03 m/s。

水位测量量程：0～10 m，可定制。

水位测量精度：±(0.2%FS＋0.001 m)。

水温测量范围：0～60 ℃。

水温测量精度：±0.5 ℃。

软件平台与数据展示

监测平台对各流量监测点进行统一管理，实时展示流速、水位、水温和流量等数据，并以曲线方式记录流量过程。用户可以按照监测点和时间范围查询历史数据，分析不同时间段的水流变化。

平台可提供监测点状态、通信状态、数据更新时间及报警信息展示，并支持历史数据导出，为水资源调度、排水运行分析和项目验收提供数据资料。

对于多个河道、渠道或排水设施组成的监测网络，可按照区域、河段、渠道或管理单位进行分组管理，便于形成统一的流量遥测体系。

数据分析与智能应用

连续流量数据能够形成完整的流量过程线，可用于分析日变化、季节变化、降雨响应以及上下游流量变化关系。结合水位数据，还可以进一步判断不同水位条件下的流量变化规律。

系统可对流量变化速率进行分析。当短时间内流量快速增加时，可结合水位同步变化判断是否存在强降雨、上游来水增加或排水调度等情况；当水位明显变化而流速数据异常时，则可提示进一步检查测量状态和现场水力条件。

长期积累的数据还可用于建立典型工况数据库，为河道水量分析、渠道输水效率评估、排水能力分析及水文模型提供基础数据。

预警机制与决策支撑

系统可根据项目管理要求设置流量、水位和流速报警阈值，并采用阈值、持续时间和变化速率相结合的方式进行判断。对于短时测量波动，可通过持续时间条件避免频繁触发报警。

当水位持续上涨并伴随流量快速增加时，可形成水情变化提示；当流量长期异常偏低或数据连续性异常时，可提醒管理人员检查河道断面、探头安装、通信及现场水流条件。

通过流速、水位、流量三类数据联合分析，可以减少单一参数判断带来的误判，为排水调度、渠道运行和水资源管理提供更加完整的监测依据。

项目实施方案

项目实施阶段首先进行现场踏勘，确认河道或渠道断面结构、水流方向、水深变化范围、泥沙及悬浮物情况，并确定流速探头、水位探头和采集主机的安装位置。

根据实际断面建立流量计算模型。对于规则断面，可直接配置相应几何参数；对于不规则河道，应结合断面测量数据建立水位与有效过水面积之间的对应关系，并通过现场比测对流量计算结果进行校核。

设备安装完成后，对超声波探头方向、安装高度、测量参数和通信状态进行调试，同时对流速、水位及流量数据进行现场比对。正式运行后，根据实际水流条件持续观察数据质量，必要时进一步优化测量参数。

运维服务保障

运行维护重点包括探头表面污染检查、安装结构检查、通信状态检查和数据质量检查。对于含沙量较高、漂浮物较多或水体容易产生气泡的现场，应适当增加巡检频次。

当流速出现长期异常、数据频繁跳变或流量与水位变化规律明显不一致时，应从现场水流条件、探头安装状态、断面模型和通信数据完整性等方面进行综合排查。

通过历史数据持续分析，可以逐步形成监测点运行基线，为设备维护、现场复核和测量参数优化提供依据。

项目优势与方案价值

方案采用超声波多普勒技术获取流速，并将流速测量与水位测量结合起来，不仅能够观察水流速度变化，还能够进一步形成完整的流量监测数据。

流速分辨率达到0.001 m/s，配合0～10 m可定制水位量程，可覆盖河道、渠道及其他水流监测场景。对于低流速工况，系统提供单向和双向不同低流边界配置，可根据现场水流方向及测量需求进行选择。

通过连续遥测方式减少人工测流频次，将现场流量测量从周期性人工采样转变为连续数据采集，有利于及时掌握水量变化过程，并为远程水务管理和智能调度提供基础数据。

应用场景

适用于河流流量监测、灌溉渠道流量监测、农田水利输水监测、排水渠流量监测、城市河道监测、泵站进出水流量监测、生态补水监测以及其他需要连续获取流速和流量数据的工程场景。

对于水流方向明确且需要重点监测正向流量的场景，可采用单向流速测量配置；对于可能存在回流、倒流或流向变化的现场，可根据实际工况选择双向流速测量配置。

效益分析

通过流速、水位和流量连续遥测，可减少传统人工测流的频次和现场工作量，提高流量过程数据的完整性。管理人员能够远程掌握不同监测点的实时水量变化，并根据数据及时进行调度和异常处置。

长期积累的流量数据还可以用于分析河道和渠道运行规律，为水资源调配、灌溉供水、排水能力评估以及工程运行优化提供数据支撑。

标准规范与政策依据

项目建设应结合流量测验、水位测量、水文自动测报系统、工业通信和现场仪表安装等相关现行国家标准、行业标准及建设单位技术要求进行设计。

对于正式计量、贸易结算或具有明确监管要求的流量监测项目，还应根据具体用途确定适用的计量检定、比测和数据质量要求。现场断面模型、安装位置及流量计算方法应根据实际水力条件进行校核，不宜仅依据设备标称参数直接确定最终工程流量精度。

成功案例

超声波多普勒遥测流量监测可用于河道、灌溉渠道、排水渠道、泵站及其他水流监测设施。根据现场断面、水深、流速范围和通信条件，可配置相应的流速测量、水位测量及远程数据传输设备。

对于需要建设多点流量遥测网络的项目，可将多个监测断面统一接入远程平台，对不同河段、渠道或排水设施进行集中监测，并结合历史流量过程开展运行分析。
