项目背景与行业痛点
城市排水管网中的窨井是雨水、污水和地表径流汇集及输送的重要节点，井内水位变化能够直接反映局部排水状态。在暴雨天气、短时强降雨或管网负荷较高的情况下，窨井水位可能快速上涨，当水位超过正常运行范围时，容易形成路面积水、井口溢流甚至局部内涝。传统窨井水位监测主要依赖人工巡检或定期测量，难以连续掌握井内水位变化过程。特别是在大量窨井分散部署的情况下，人工方式存在巡检效率低、恶劣天气下作业风险高以及异常发现不及时等问题。因此，需要建立适合窨井内部环境的自动化、低维护水位监测方式。超声波窨井水位监测采用非接触式超声测距技术，从井盖或井壁上方获取液面距离，再根据安装基准换算实时水位，并结合数据通信实现远程监测，适合城市排水管网、道路积水点及其他井下水位监测场景。
建设目标与监测目标
建设覆盖窨井关键节点的自动化水位监测系统，对井内水位进行连续采集和远程传输，形成能够反映排水管网运行状态的实时水位数据。
系统重点监测窨井水位高度及其变化趋势，通过水位阈值、上涨速率和持续时间识别异常积水状态，为城市排水调度、内涝预警、管网运行分析及现场巡检提供数据依据。
需求分析
窨井内部空间狭小，长期存在潮湿、高湿、污染、粉尘及污水气体等复杂环境，对水位传感器的防护能力、安装方式和长期稳定运行能力提出了较高要求。监测设备应尽量减少与污水直接接触，降低污物附着对测量结果产生的影响。
本方案采用40 kHz超声波进行液面距离测量，超声盲区约0.015 m。设备水位测量精度为±(0.5%FS＋0.001 m)，分辨率达到0.001 m，可满足窨井水位连续监测和变化趋势识别需求。
设备典型防护等级为IP68，主机可采用304不锈钢材质，工作温度范围为-10～70 ℃。实际安装时，应根据井径、井深、井盖结构和液面变化范围确定探头安装高度，使正常水位变化区域尽量处于有效测量范围内，并避开约0.015 m的超声盲区。
总体解决方案

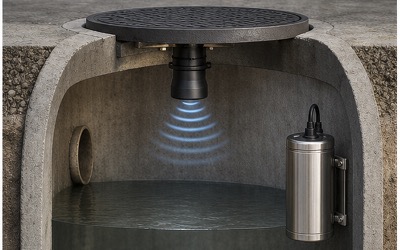

方案以40 kHz超声波水位探头作为核心感知单元，将设备安装在窨井上部，通过向液面发射超声波并接收反射信号，计算探头与水面之间的距离，再结合安装基准高度换算得到实时水位。
系统通过数据采集与处理单元对水位数据进行滤波、异常判断和趋势分析，并按照项目要求将监测数据上传至远程平台。对于城市排水管网，可在易积水道路、低洼区域、重要交通节点及关键排水设施布设多个监测点，形成分布式窨井水位监测网络。
通过连续监测多个窨井水位，可以进一步分析不同节点之间的水位变化关系，为判断局部排水能力、管网负荷和积水发展趋势提供基础数据。
系统架构设计
系统由超声波水位感知层、现场数据采集与处理层、通信传输层和远程平台应用层组成。水位感知层负责获取液面距离，采集处理单元完成水位换算及数据质量判断，通信层负责将监测结果传输至管理平台，平台层完成数据展示、历史记录和报警管理。
多个窨井监测点可按照道路、区域、排水分区或管网节点进行组织管理。发生强降雨时，可集中查看重点区域窨井水位变化，辅助管理人员快速判断异常点位。
监测内容与监测方法
主要监测内容为窨井实时水位及水位变化过程。设备水位精度为±(0.5%FS＋0.001 m)，分辨率0.001 m，超声工作频率典型为40 kHz，超声盲区约0.015 m。
监测过程中，超声波探头安装于液面上方，向水面发射声波并接收回波。系统根据声波传播时间计算探头至液面的距离，再结合设备安装高度、井底基准或项目设定的水位基准计算实际水位。
由于窨井内可能存在水面波动、漂浮物、井壁反射以及污水泡沫等干扰，实际安装时应合理选择探头位置，使声束尽量避开井壁、进水口和明显干扰物，并通过数据有效性判断减少异常回波对水位结果的影响。
技术原理与算法模型
超声波水位测量基于声波往返传播时间进行距离计算。探头发射超声波后，声波传播至水面并产生反射回波，系统测量发射与回波接收之间的时间差，根据声速换算探头至水面的距离。
水位计算可表示为：水位高度＝安装基准高度－探头至水面的有效距离。实际工程中需要统一设备安装基准和水位基准，以保证不同监测点之间的数据具有可比性。
系统可对连续回波数据进行有效性判断，并结合滤波、异常值剔除、连续性检查和变化速率分析降低瞬时干扰影响。当水位短时间快速变化时，则保留其有效趋势特征，避免过度滤波导致真实积水上涨过程被削弱。
系统功能设计
系统支持窨井水位实时监测、历史数据记录、水位趋势分析和异常状态识别。管理人员可通过平台查看单个窨井或多个区域监测点的实时水位及历史变化。
系统可设置正常水位、预警水位和高水位等不同阈值。当水位持续达到设定阈值，或者在短时间内快速上涨时，可触发相应报警，为现场巡查和排水调度提供提示。
系统还可记录设备运行状态及数据更新时间。当监测数据长时间未更新时，可提示检查设备供电、通信及现场安装状态。
硬件组成与配置方案
硬件主要包括40 kHz超声波水位探头、数据采集与处理主机、通信模块及供电单元。主机可采用304不锈钢材质，根据现场结构配置相应的安装组件和防护结构。
设备典型防护等级为IP68，适用于窨井内部潮湿环境。需要注意的是，IP68主要体现设备防尘防水能力，实际项目仍应根据产品出厂文件及现场安装方式确定具体防护条件。
在设备选型和安装阶段，应根据窨井深度、水位正常变化区间和井盖结构确定探头安装位置，确保液面在主要监测范围内变化时不会频繁进入约0.015 m的盲区。
核心设备参数
水位测量精度：±(0.5%FS＋0.001 m)。
水位分辨率：0.001 m。
超声工作频率：40 kHz。
超声盲区：约0.015 m。
设备防护：典型IP68，以出厂文件为准。
主机材质：304不锈钢，按配置。
工作温度：-10～70 ℃。
软件平台与数据展示
远程监测平台对各窨井监测点进行统一管理，实时显示当前水位、水位变化趋势、设备状态和报警状态。管理人员可按照区域、道路或排水分区查看监测点数据。
平台通过历史曲线记录窨井水位变化过程，可重点查看降雨期间水位上涨、峰值水位、退水过程以及不同监测点之间的变化差异，为积水过程分析提供数据基础。
对于大规模城市排水管网，可按照监测区域建立点位分组，并将异常水位监测点进行重点标识，提升暴雨期间的巡查和处置效率。
数据分析与智能应用
连续水位数据可以用于分析窨井水位的日常波动和降雨响应特征。通过对比不同时间段的水位变化，可以识别正常排水、快速涨水、持续高水位和退水缓慢等典型状态。
系统可进一步计算水位变化速率。当水位快速上升并持续达到一定时间时，可判定为重点关注状态；当水位已经达到较高水平但下降缓慢，则可以提示该区域可能存在排水能力不足或管网负荷较高的情况。
在多个窨井同时部署的情况下，还可以分析上下游节点的水位变化关系，为判断积水影响范围和排水过程提供辅助依据。
预警机制与决策支撑
系统可根据城市道路和排水管网管理要求设置多级水位预警阈值。通过水位高度、持续时间和上涨速率联合判断，可以减少单一瞬时水位波动造成的误报警。
当水位达到预警值时，平台可提醒管理人员关注对应监测点；当水位继续上涨至高位或快速上涨时，可升级为重点报警，并辅助现场人员优先安排巡查和排水处置。
对于重点道路、地下空间入口及历史易积水区域，可结合多个监测点建立区域水位监测体系，为城市内涝预警和应急调度提供实时数据支撑。
项目实施方案
项目实施前应对窨井结构、井径、井深、井盖形式、水位变化范围及现场通信条件进行调查，根据实际情况确定探头安装位置和设备固定方式。
安装时应使超声探头保持稳定，并尽量保证声束方向避开井壁、进水管口和明显障碍物。探头安装高度应根据实际水位范围进行计算，避免最低水位或最高水位进入无效区域。
设备安装完成后，对水位零点、安装基准和数据通信进行调试，并通过人工测量或现场标尺进行水位比对。正式运行后，可根据现场水面波动和干扰情况优化数据处理参数及报警阈值。
运维服务保障
窨井属于长期潮湿且污染物较多的环境，应定期检查设备安装结构、探头表面及防护状态。若探头表面存在污物附着、泥浆或其他遮挡物，应及时清理，避免影响超声波传播和回波接收。
运维过程中应重点关注水位数据是否连续、是否存在异常跳变以及数据变化是否与现场降雨和排水情况相符。对于长期无变化或频繁异常的数据，应结合设备状态、探头安装和现场水面条件进行排查。
项目优势与方案价值
超声波窨井水位监测采用非接触式测量方式，探头无需长期浸泡在污水中，可降低接触式传感器长期受到污泥、杂物和污水腐蚀影响的风险。
40 kHz超声波探头配合约0.015 m盲区设计，适合窨井这类空间相对有限的水位监测环境。0.001 m分辨率能够较细致地记录井内水位变化，为积水趋势判断提供连续数据。
设备采用典型IP68防护和304不锈钢主机配置，可针对窨井内部潮湿环境进行工程化部署。通过远程监测网络，还可以减少暴雨期间人工下井或逐点巡查的工作压力。
应用场景
适用于城市排水窨井、雨水井、污水井、道路积水点、低洼路段、下穿通道、隧道排水节点、地下空间入口、泵站前池以及其他需要连续监测井内水位变化的场景。
在城市内涝监测体系中，可将超声波窨井水位监测设备布设于历史易积水点、重要道路节点和排水管网关键位置，通过多个监测点形成区域化水位监测网络。
效益分析
通过自动化水位监测，可以减少人工频繁进入窨井和恶劣天气条件下现场巡检的需求，提高重点排水节点的监测覆盖率。连续数据能够帮助管理人员更早发现水位异常，并合理安排现场巡查和排水处置。
长期积累的窨井水位数据还可用于分析道路积水规律、管网排水响应和不同降雨条件下的水位变化，为城市排水设施改造、易涝点治理和防汛调度提供数据参考。
标准规范与政策依据
项目建设应结合城市排水、防洪排涝、物联网监测、自动化仪表、设备防护及数据通信等相关现行国家标准、行业标准和地方管理要求进行设计。
对于纳入城市排水防涝信息化平台的项目，还应根据建设单位现有平台接口规范确定数据编码、通信协议、数据上报频率和报警规则，并结合现场窨井结构确定设备安装和维护要求。
成功案例
超声波窨井水位监测可应用于城市道路排水管网、重点易涝区域、下穿通道及地下空间等场景。根据现场井深、水位变化范围和通信条件，可建设单点监测或多个窨井组成的区域水位遥测网络。
对于城市防汛项目，可将重点窨井监测点与降雨监测、道路积水监测及排水设施运行数据结合，对暴雨期间水位变化进行综合分析，为城市内涝预警和应急调度提供数据支持。
