项目背景与行业痛点

水位是河道、水库、渠道、池塘、蓄水设施、城市排水及农业灌溉等场景的重要基础监测参数。传统人工测量存在监测频次有限、数据连续性不足、异常水位难以及时发现等问题，尤其在偏远区域、无人值守点位以及强降雨等特殊天气条件下，人工巡检难以满足连续监测和快速预警需求。无线超声波水位监测通过非接触式超声波测距获取水面距离，再结合安装基准和现场水位标定关系换算实际水位，并通过4G或LoRa实现数据无线传输。设备可根据量程、安装高度和现场环境选择100 kHz、64 kHz、40 kHz、26 kHz或21 kHz等不同频率配置，使无线水位监测能够覆盖浅水、中等水深及较大水深等不同工程场景。

建设目标与监测目标

建设连续、稳定、低维护的无线水位监测系统，对目标水域进行自动化水位采集、无线传输和远程管理，减少人工巡测工作量，为水情分析、调度管理、异常识别和预警处置提供连续数据基础。

监测目标主要包括实时掌握水位变化过程，识别快速上涨、持续下降、异常波动和长时间高水位等状态，并通过历史数据形成水位变化趋势，为河道管理、水资源调度、灌排控制、蓄水管理及防汛工作提供数据支撑。

需求分析

无线水位监测点通常分布较为分散，部分点位缺少稳定市电和有线通信条件，因此设备需要具备独立无线通信能力，并兼顾现场供电、安装空间和长期运行要求。对于河道、水库、渠道及各类开放式水体，应根据实际水深和传感器安装高度合理选择超声波频率与量程。

系统水位测量精度可达到±(0.2%FS＋0.003 m)，分辨率达到0.001 m，典型量程约0.5～30 m，具体量程需要结合超声波频率、安装距离、水面状态及现场环境确定。对于近距离浅水监测，应重点考虑探头盲区；100 kHz配置的最小盲区典型约0.015 m，安装时应确保正常水位变化范围避开盲区区域。

总体解决方案

系统采用无线超声波水位传感单元作为前端感知设备，将超声波探头安装在水面上方，通过发射和接收超声波获取探头至水面的距离，再根据设备安装标高或现场标定基准计算水位高度。

无线型设备采用304不锈钢外壳，结合ABS、POM或PTFE材质探头，根据实际介质、安装环境和设备配置选择适合的探头结构。采集到的水位数据由内部处理单元完成有效性判断、滤波及异常数据处理后，通过4G或LoRa上传至监测平台，实现分散水位点的集中管理。

对于具备有线供电和现场控制条件的项目，也可采用数字型超声波水位设备，通过12 VDC供电和RS485/Modbus RTU接口接入现场PLC、RTU、数据采集终端或其他自动化系统。

系统架构设计

系统由现场感知层、数据采集与处理层、无线通信层和平台应用层组成。现场感知层负责获取水面距离信息；采集处理层完成水位换算、数据滤波和状态判断；通信层根据现场条件选择4G或LoRa；平台层负责数据存储、实时显示、历史查询、趋势分析和报警管理。

对于多点部署场景，可按照河道上下游、渠道分段、水库不同区域或城市不同监测点建立统一监测网络，通过点位编号、地理位置、安装基准和量程信息建立完整的测点档案，实现水位数据集中管理。

监测内容与监测方法

核心监测参数为水位。超声波探头固定安装于水面上方，以非接触方式测量探头与水面之间的距离。设备根据已知安装基准高度，将距离数据转换为实际水位值。

实际安装时需要根据现场水面波动范围确定探头高度，并避开超声波盲区。同时应尽量避免探头正对进水口、出水口、闸门附近强烈扰动区域以及容易产生漂浮物遮挡的位置，以降低水面波动、泡沫、漂浮物和结构反射对测量结果的影响。

系统可对连续采集数据进行有效回波判断、异常值剔除、滑动滤波和趋势判断，在保证水位变化响应速度的同时降低瞬时干扰造成的数据跳变。

技术原理与算法模型

无线超声波水位监测采用超声波飞行时间测距原理。探头向水面发射超声波，声波到达水面后产生反射回波，设备根据发射与接收之间的时间差计算探头到水面的距离。

在现场安装基准确定后，水位可按照“水位基准高度－探头至水面距离”的关系进行换算。设备内部结合现场量程、安装高度及参数标定完成水位计算，并通过数字信号处理判断回波有效性。

不同超声波频率对应不同的工程适用条件。100 kHz配置适用于相对较近的测距场景，并具有典型约0.015 m的较小盲区；64 kHz、40 kHz、26 kHz和21 kHz配置则可根据目标量程、安装距离、水面状态及现场环境进行选择。实际工程中不应仅根据频率判断量程，应综合考虑水面反射条件、安装结构和现场干扰进行配置。

系统功能设计

系统支持水位实时采集、无线远程传输、历史数据存储、实时曲线、历史曲线、超限报警和设备状态管理等功能。

平台可按照监测点展示当前水位、采集时间、通信状态及历史变化过程，并支持设置水位上限、下限以及变化速率等判断条件。当水位达到设定阈值或出现异常变化时，可触发平台报警，为管理人员及时开展现场核查和调度处置提供依据。

对于LoRa组网场景，可根据项目规模配置相应的LoRa终端与网关，将多个水位监测点汇聚后统一上传平台。

硬件组成与配置方案

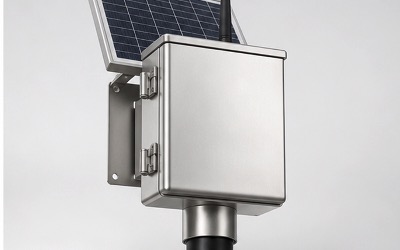

现场设备主要由超声波水位探头、数据采集与处理单元、无线通信模块、电源系统及安装组件组成。无线型设备采用304不锈钢外壳，适用于室外水位监测设备的集成安装。

探头可采用ABS、POM或PTFE材质，根据现场水体环境、耐腐蚀要求及安装方式选择。无线通信支持4G或LoRa；对于数字有线型设备，可采用12 VDC供电，并通过RS485/Modbus RTU与上位机或现场控制系统通信。

设备安装结构应保证探头稳定、声束无遮挡，并根据现场水位范围预留足够测距空间。对于长期运行项目，还应考虑支架抗振、线缆固定、防积水及维护便利性。

核心设备参数

水位精度：±(0.2%FS＋0.003 m)。

水位分辨率：0.001 m。

量程：约0.5～30 m，具体根据超声波频率和现场安装条件确定。

典型超声波频率：100 kHz、64 kHz、40 kHz、26 kHz、21 kHz。

最小盲区：典型约0.015 m，100 kHz配置。

探头材质：ABS、POM、PTFE。

无线款外壳：304不锈钢，具体按配置。

无线通信：4G或LoRa。

数字款供电：12 VDC。

数字款输出：RS485 / Modbus RTU。

软件平台与数据展示

监测平台对无线超声波水位设备进行统一接入和管理，以监测点为基本数据单元展示实时水位。管理人员可查看各点位当前值、历史曲线、数据变化趋势及通信状态，并可按照区域、河段、渠道或项目进行分组管理。

平台可保存水位长期监测记录，为后续水情分析、设备运行评价和工程调度提供数据基础。对于4G设备，可直接通过蜂窝网络实现远程数据上传；LoRa设备则通过现场网关完成数据汇聚和上行传输。

数据分析与智能应用

系统不仅记录单一时刻的水位值，还可以利用连续监测数据分析水位变化过程。平台可计算一定时间范围内的水位变化量和变化速率，用于识别快速上涨、快速下降、持续高水位以及长时间低水位等状态。

在河道或渠道多点部署情况下，可对上下游监测点进行关联分析，比较不同点位的水位变化时间和变化幅度，为判断水流过程、闸门调度及异常水位变化提供辅助依据。

对于水库、池塘及蓄水设施，可结合长期水位数据分析蓄水变化规律；对于农业灌溉场景，可利用连续水位数据辅助判断田间或渠道水位变化，为灌排管理提供基础数据。

预警机制与决策支撑

系统支持按照不同监测点设置差异化水位报警阈值，可根据实际工程需求设置高水位、低水位、持续超限和变化速率等判断条件。

单次数据超过阈值并不一定代表真实风险，因此系统可结合持续时间、变化趋势和数据有效性进行综合判断，减少短时波动造成的误报警。对于重点防汛点位，可进一步结合上下游多个水位监测点进行关联判断，提高异常水情识别的可靠性。

报警信息可用于提醒管理人员及时开展现场核查、排水调度、闸门控制或其他工程处置工作，实现由人工定期巡检向连续数据监测辅助管理转变。

项目实施方案

项目实施首先开展现场勘察，确认监测水体类型、最大及最小水位、探头安装高度、安装空间、水面扰动情况和无线通信条件，根据实际测距范围选择合适的超声波频率和设备配置。

安装过程中应保证探头声束方向稳定，并使正常水位变化范围避开探头盲区。安装完成后，通过现场实际水位进行基准校准，建立探头安装高度与实际水位之间的对应关系。

设备联网后进行通信测试、数据采集测试和平台数据比对，确认水位数据、时间信息、设备状态和报警功能正常，再进入正式运行阶段。

运维服务保障

无线超声波水位监测设备长期运行时，应定期检查探头表面是否存在泥沙、灰尘、附着物或其他可能影响超声波反射的污染物，同时检查安装支架是否松动、探头方向是否发生变化以及设备通信是否正常。

对于河道、渠道等自然水体，应结合汛期、枯水期及现场污染情况制定巡检周期。发现水位数据长期保持异常固定、频繁跳变或通信中断时，应及时检查探头安装状态、现场水面条件、供电和无线通信情况。

项目优势与方案价值

无线超声波水位监测采用非接触测量方式，探头无需长期浸入水体，可减少传感器与水体直接接触带来的维护问题。通过100 kHz、64 kHz、40 kHz、26 kHz和21 kHz等多种频率配置，可以针对不同测距范围和安装条件进行适配。

设备水位分辨率达到0.001 m，典型量程约0.5～30 m，并支持4G或LoRa无线通信，适合建设分散式、无人值守的水位监测网络。对于已有自动化系统的项目，还可以采用12 VDC供电及RS485/Modbus RTU数字输出方式进行集成。

通过连续水位数据积累，可将传统人工定期测量升级为自动、连续、远程的水位监测，为水情分析、工程调度和异常预警提供可靠的数据基础。

应用场景

无线超声波水位监测可应用于河道水位监测、水库水位监测、灌溉渠道水位监测、蓄水池水位监测、景观水体监测、农业水利监测、城市排水设施水位监测以及其他需要远程获取水面高度的场景。

对于偏远山区、野外河道、分散式水利设施等缺少有线通信条件的点位，可优先采用4G无线型设备；对于监测点数量较多且具备局域无线组网条件的项目，可采用LoRa方式构建多点水位监测网络。

效益分析

通过无线超声波水位监测，可减少人工现场抄测频次，提高水位数据采集连续性和及时性。管理人员能够远程掌握多个监测点的水位变化，降低分散式水位监测的人工管理成本。

连续历史数据还能够为水情规律分析、工程运行评价、灌排调度及异常事件复盘提供依据，使水位管理从依赖人工巡检逐步转向以实时数据和趋势分析为基础的数字化管理。

标准规范与政策依据

项目实施可根据具体应用领域，结合水文监测、水利工程、自动测报系统、物联网通信及现场电气安装等相关标准规范进行设备选型、安装、通信和系统建设。实际项目应根据建设单位技术要求、项目所在地管理规定及具体工程类别确定适用标准。

成功案例

无线超声波水位监测方案适用于不同类型的分散式水位监测项目，可根据河道、水库、渠道、蓄水设施及农业水利设施的实际条件配置不同超声波频率、量程和无线通信方式。具体项目可结合现场安装环境、监测范围、通信条件及平台要求进行定制化设计。
