项目背景与行业痛点

生态系统具有明显的季节变化、空间异质性和多要素耦合特征。植被生长、物候变化、冠层结构、土壤水分、土壤温度、土壤电导率以及气象条件之间存在持续的相互作用，仅依靠单一气象站、单点土壤传感器或人工定期调查，难以形成连续、同步、可追溯的生态过程观测数据。传统生态观测还存在人工记录工作量大、不同设备时间基准不一致、图像与环境数据难以关联、多深度土壤信息不足、异常数据难以及时发现以及野外站点长期无人值守困难等问题。特别是在森林、草地、湿地、农田、荒漠及山地生态系统研究中，需要同时获取“看得见的植被变化”和“测得到的环境变化”。生态一体科研综合观测站以图像观测、物候观测、冠层观测、气象观测、土壤剖面观测和可选水文观测为主体，通过多通道边缘主机进行统一采集、时间同步、数据缓存和联网传输，将分散的生态监测设备组织为一个连续运行的综合观测节点，为生态过程研究、植被变化分析、生态环境评价和长期定位观测提供基础数据。

建设目标与监测目标

建设面向生态科研、生态环境监测和长期定位观测的综合观测节点，实现植被图像、物候影像、冠层影像、气象、土壤及可选水文数据的统一采集、统一时间基准和统一数据管理。

重点实现以下目标：

1. 连续记录植被颜色、覆盖度、冠层状态及季节变化；

2. 获取萌芽、展叶、开花、结果、落叶等物候变化的连续影像依据；

3. 建立冠层上下视角观测体系，分析冠层结构和动态变化；

4. 连续监测空气温湿度、气压、风速、风向、降雨和总辐射等气象条件；

5. 对不同土层温度、水分、电导率进行同步监测，形成土壤垂向剖面数据；

6. 根据研究区域需求扩展水位、流速、PAR、冠层温度、叶片温度、叶面湿度及空气质量等观测要素；

7. 通过边缘主机实现数据缓存、质量检查、设备管理和4G/网络远程传输；

8. 建立长期、连续、可追溯的生态科研观测数据集。

需求分析

综合生态观测站不是简单地将多种传感器集中安装，而是需要解决多源数据的时间一致性、空间对应关系和长期运行稳定性。

图像设备需要按照固定时间表进行拍摄，并尽可能保持安装姿态、拍摄方向和曝光条件稳定；气象和土壤传感器则需要按照设定采样周期持续工作；水文设备根据水体条件和研究任务确定采样频率；边缘主机负责不同接口设备的数据汇集。

对于科研用途，还应保留原始图像、原始测量值、设备状态和时间戳，而不是只保存经过算法处理后的结果，从而便于后续重新分析和不同算法之间的对比验证。

总体解决方案

系统采用“生态图像观测 + 自动气象观测 + 土壤多深度观测 + 可选水文观测 + 扩展生态传感器 + 边缘采集主机 + 4G/以太网通信 + 云端科研观测平台”的总体架构。

植被图像模块负责获取RGB及可选窄波段图像；物候相机负责长期定时拍摄和重点区域远距离观测；冠层相机根据安装方式进行向上或向下成像，用于冠层结构和覆盖状态分析。

气象模块提供观测区域的近地层环境背景，土壤模块采用多深度布设方式建立土壤垂向环境剖面。对于河流、湿地、水库或生态水文研究区域，可进一步接入水位和流速设备。

所有设备通过RS232、RS485、以太网、USB等接口接入边缘主机，由主机完成协议转换、时间同步、数据缓存、边缘计算和通信管理，再通过Wi-Fi或4G上传至生态科研数据平台。

系统架构设计

系统自下而上划分为观测层、采集层、边缘计算层、通信层、平台层和应用层。

观测层包括植被图像、物候相机、冠层相机、气象传感器、土壤多深度传感器以及可选水文和生态扩展传感器。

采集层由多接口边缘主机组成，对不同设备进行统一接入，并建立设备编号、测点编号、采样时间和数据类型之间的对应关系。

边缘计算层完成数据缓存、异常值判断、通信状态监测、数据完整性检查以及部分实时计算。

通信层支持以太网、Wi-Fi或4G，根据站点网络条件选择。4G通信由联网主机承担，传感器通过相应接口接入主机，并非所有传感器自身均内置4G。

平台层负责数据存储、图像管理、趋势曲线、地图展示、设备状态及远程运维。

应用层面向生态科研人员、生态监测人员和项目管理人员提供物候分析、植被变化分析、环境因子关联分析及长期数据统计。

监测内容与监测方法

植被图像采用RGB成像方式记录植被颜色、冠层状态和覆盖变化；根据科研需求，可增加550±10 nm、650±10 nm和850±10 nm窄波段，用于增强特定波段植被信息。

当配置650 nm红光和850 nm近红外波段时，可进一步计算归一化植被指数等光谱指标，例如NDVI=(NIR-R)/(NIR+R)，但实际指数计算应以相机光谱响应、辐射定标和现场标定条件为依据。

物候相机采用500万像素成像，支持20倍光学变焦配置，采集周期可设置为10分钟至24小时，用于形成连续时间序列影像。

冠层相机采用500万像素配置，视场角可根据观测目标选择36°～120°，既可向上观察天空—冠层关系，也可向下观察植被覆盖、林下状态或试验样地。

气象观测包括空气温度、空气湿度、气压、风速、风向、雨量和总辐射。土壤观测包括温度、水分和电导率，并根据根系层、土壤剖面或科研试验需求设置不同深度。

水文模块可选水位和流速观测，用于构建生态系统与地表水过程之间的关联数据。

技术原理与算法模型

系统的数据分析重点不是单一传感器数值，而是建立生态要素之间的时间序列关联。

植被图像可通过颜色空间、植被区域分割、冠层覆盖度、绿度变化等方法提取植被状态指标；窄波段配置下，可进一步计算NDVI等植被指数。

物候分析以连续影像为基础，通过时间序列变化识别植被状态转折点。例如，可利用绿度指标、冠层覆盖度或目标器官颜色变化建立物候曲线，并提取返青期、展叶期、盛绿期、衰退期等关键时间节点。

土壤水分采用多深度同步观测方式，可形成“时间—深度—水分”三维数据序列，用于分析降雨入渗、根区水分消耗和土壤干湿变化。

生态环境关联分析可将植被指数、物候指标与空气温度、降雨、辐射、土壤水分等变量进行时间对齐，研究不同环境因子对植被生长和季节变化的响应关系。

对于可选水文监测，可进一步分析水位、流速与降雨、土壤水分以及湿地植被变化之间的耦合关系。

系统功能设计

系统具备多源数据统一采集功能，可同时接入图像设备、气象传感器、土壤传感器及扩展生态设备。

具备定时采集功能，物候相机可按照10分钟至24小时范围设置采集周期；不同标量通道按照设备能力设置采样频率，部分通道最快可达到1 Hz。

具备图像自动归档功能，根据站点、设备、时间和观测区域建立图像索引。

具备多深度土壤数据管理功能，可按照不同土层分别展示温度、水分和电导率变化。

具备边缘数据缓存功能，在通信暂时中断时保存现场数据，通信恢复后再进行补传。

具备设备状态监测、通信状态监测、异常数据识别、远程参数配置和数据导出功能。

平台支持生态环境数据与图像资料关联展示，使科研人员能够在同一时间轴上查看“当天植被长什么样”和“当天环境条件是什么”。

硬件组成与配置方案

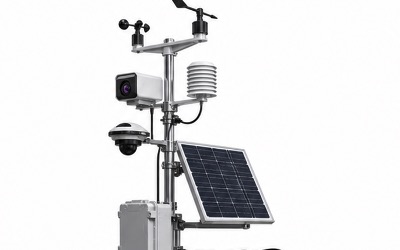

生态一体科研综合观测站主要由植被图像观测单元、物候相机、冠层相机、综合气象单元、土壤多深度观测单元、边缘智能采集主机、通信单元、电源系统、安装支架及防护结构组成。

植被图像单元根据科研任务选择RGB或RGB+窄波段配置；物候相机用于长期定时观测；冠层相机根据研究对象选择向上或向下安装方式。

土壤传感器采用多深度布设，可按照10 cm、20 cm、30 cm等不同土层进行项目化设计，实际间距和数量根据根系分布、土壤类型及科研目的确定。

边缘主机提供多通道采集和边缘计算能力，内部存储容量64 GB，并可根据图像数量、数据保存周期和算法需求进行扩展。

站点电源可根据现场条件配置市电、太阳能供电及蓄电池系统。对于偏远生态站点，应按照连续阴雨天、低温环境及图像设备峰值功耗进行独立核算。

核心设备参数

植被图像：RGB；可选550±10 nm、650±10 nm、850±10 nm窄波段。

物候相机：500万像素，20倍光学变焦可选，采集周期10分钟～24小时。

冠层相机：500万像素，视场角36°～120°，支持向上或向下观测。

气象要素：空气温度、空气湿度、气压、风速、风向、雨量、总辐射。

土壤要素：土壤温度、土壤水分、土壤电导率，多深度配置。

水文扩展：水位0.2～20 m，精度1 mm；流速0.01～5 m/s，具体以最终配置为准。

扩展要素：PAR、冠层温度、叶片温度、叶面湿度、空气质量等。

边缘主机：多通道数据采集、边缘计算、64 GB存储，可扩展。

通信及接口：RS232、RS485、以太网、USB；支持Wi-Fi/4G网络接入。

采集能力：部分标量通道最快1 Hz；图像及光谱数据采集频率按照具体设备能力确定。

软件平台与数据展示

平台以“站点—设备—测点—时间—数据类型”为基本数据组织方式，对生态综合观测数据进行统一管理。

首页可展示站点位置、设备在线状态、最新气象数据、土壤剖面数据及最新植被影像。

图像页面支持按照日期、设备和观测方向查看历史影像，可形成日序列、周序列和季节序列，方便科研人员直观比较植被变化。

标量数据可采用时间曲线、统计曲线和多深度剖面方式展示。例如，将土壤水分按照深度排列，可直观看到一次降雨后水分由浅层向深层迁移的过程。

平台支持数据查询、历史曲线、数据导出、图像下载、设备状态查看和异常记录管理，为科研数据整理提供基础工具。

数据分析与智能应用

系统可围绕生态过程建立多源数据分析模型。例如，将物候相机提取的绿度变化曲线与气温、降雨、总辐射和土壤水分曲线进行时间对齐，可以分析植被季节变化与环境条件之间的关系。

植被图像可提取植被覆盖度、颜色变化、冠层绿度等指标；配置窄波段后，可进一步形成红光、近红外等波段数据，为植被指数计算和生态参数反演提供数据基础。

冠层图像可以辅助识别林冠闭合、叶面积变化、林下植被覆盖以及冠层透光条件等变化趋势。向上观测与向下观测承担不同的科研任务，实际分析模型应根据观测对象进行配置。

土壤多深度数据可以用于计算不同土层水分变化幅度、湿润锋变化、根区储水变化以及降雨响应时间。

通过多要素时间序列关联，可以进一步开展植被生长环境分析、干旱胁迫分析、降雨响应分析、物候变化分析和生态系统水分过程研究。

预警机制与决策支撑

系统可以根据科研任务设置环境阈值、变化速率和设备状态规则。

例如，当土壤水分连续下降并达到设定阈值时，可触发土壤干旱状态提示；当空气温度、湿度或风速超过设定范围时，可生成环境异常记录；当图像设备长时间未上传、传感器通信中断或数据连续异常时，可触发设备运维告警。

对于生态研究，不建议仅以单一阈值判断植被胁迫，而应结合持续时间、气象背景、土壤水分以及植被影像变化进行综合判断，从而降低短时间环境波动造成的误报。

项目实施方案

项目实施首先进行生态站点勘察，确定植被观测区域、气象观测位置、土壤剖面位置以及可选水文测点。

图像设备安装时重点确定拍摄范围、目标植被、相机高度、俯仰角、视场范围和固定方向。长期物候观测应尽量保持相机位置和拍摄参数稳定，避免频繁改变观测几何条件。

气象设备应选择具有代表性的开阔位置，减少建筑物、树木和地形对风速、风向及辐射观测造成的明显遮挡。

土壤多深度传感器安装时应保证探头与土体充分接触，并记录每个传感器的实际埋深，建立“设备编号—土层深度—坐标”的对应关系。

完成设备接线后，由边缘主机统一进行设备识别、参数配置和时间同步，并开展连续运行测试。

最终形成站点配置表、设备编号表、测点位置记录、通信参数、采样周期和初始观测数据，为后续长期科研观测提供基础资料。

运维服务保障

生态综合观测站通常需要长期野外运行，运维重点包括镜头清洁、相机姿态检查、太阳能供电检查、蓄电池状态检查、传感器通信检查、土壤探头状态检查和数据完整性检查。

图像设备应重点检查镜头污染、雨滴附着、蜘蛛网、植被遮挡及相机位置变化。气象设备应检查风速风向观测部件、雨量入口和辐射观测窗口是否受到污染。

平台侧应持续检查数据连续性。当某一测点长时间无数据时，应区分传感器故障、供电异常、通信中断和站点环境问题，避免简单地将所有缺测归因于传感器故障。

边缘主机具备本地数据缓存能力，在4G或网络暂时中断情况下可保存现场数据，通信恢复后进行数据补传，以提高长期观测数据的完整性。

项目优势与方案价值

本方案最大的特点是将“图像观测”和“传感器观测”放在同一个科研观测体系中。传统生态监测往往将气象、土壤和人工植被调查分开进行，而综合观测站可以建立统一时间轴，使影像资料与环境数据能够相互验证。

多深度土壤观测能够从单点水分监测扩展到土壤剖面过程；物候相机能够从人工定期观察扩展到连续影像序列；冠层相机能够提供不同观测方向下的植被结构信息。

边缘主机将RS232、RS485、以太网、USB以及Wi-Fi/4G通信统一起来，使系统能够根据科研项目灵活增加传感器，而不需要重新建设整套数据传输体系。

64 GB本地存储及可扩展存储能力能够满足长期标量数据和一定规模图像数据的现场缓存需求。对于大规模高清影像长期保存，则应根据实际拍摄频率、单张图像容量和保存周期进一步核算存储容量。

应用场景

森林生态系统长期定位观测：监测森林物候、冠层变化、土壤水分及小气候变化。

草地生态观测：分析草地返青、枯黄、覆盖度变化与降雨、温度及土壤水分之间的关系。

湿地生态监测：结合水位、流速、降雨和植被图像，研究湿地水文过程与植被响应。

农田生态科研：监测作物冠层、物候、土壤多深度水分和气象条件，为作物生长模型和水分管理研究提供数据。

荒漠及生态修复区：连续观测植被恢复、土壤水分和环境条件变化，为生态修复效果评价提供长期数据。

国家及地方生态科研观测网络：作为野外生态观测节点，为长期生态过程研究和多站点数据对比提供标准化数据接口。

生态试验样地：用于不同植被类型、不同土壤处理、不同水分条件下的对照试验和长期连续观测。

效益分析

通过自动化综合观测，可显著减少生态科研中人工定期巡测的工作量，并将一次性调查数据转变为连续时间序列数据。

通过图像、气象、土壤和水文数据的同步采集，可以形成更加完整的生态过程数据链，为物候变化、植被生长、土壤水分变化和水文过程研究提供基础数据。

通过边缘主机、4G通信和远程平台，可降低偏远生态站点的数据采集和人工巡检压力，提高长期观测工作的连续性。

对于科研项目而言，系统保留原始图像和原始监测数据，可以在后续采用新的算法重新分析历史数据，提高长期观测数据的科研利用价值。

标准规范与政策依据

项目实施应根据观测站所属生态类型、科研任务及具体监测要素，分别执行地面气象观测、土壤环境监测、生态环境监测、图像采集质量控制及水文观测等相关标准和技术要求。

气象观测部分应按照项目采用的地面气象观测相关国家标准执行，重点保证传感器安装高度、周围环境、观测时制、数据质量和仪器维护要求。

土壤观测部分应结合项目研究目标确定土层划分、布点方式、传感器安装和质量控制要求。科研试验项目还应保存实际埋深、土壤类型和测点位置等基础信息。

涉及水位、流速等水文观测时，应按照项目所属水文测验及水资源监测相关技术规范执行，并结合现场河道断面、流态和设备安装条件确定最终测量方案。

由于生态科研观测项目具有明显的专业定制属性，最终设备配置、观测周期、质量控制方法及数据评价指标应以项目任务书、科研观测规范及业主技术要求为准。

成功案例

典型应用模式：在森林或草地生态试验样地建设一套生态一体科研综合观测站，在同一站点配置物候相机、冠层相机、综合气象观测和土壤多深度观测设备。

系统按照固定时间周期自动采集植被影像，并同步记录空气温湿度、降雨、辐射以及不同土层土壤水分和温度。研究人员通过平台查看连续影像，可直观观察植被由返青、快速生长到衰退的全过程，同时调取同期气象和土壤数据进行关联分析。

对于湿地或河岸生态研究，可在上述基础上增加水位和流速监测，将降雨—水位—土壤水分—植被变化纳入同一数据体系，从而形成生态与水文联合观测节点。

以上为典型实施模式，实际项目名称、建设地点、设备数量和科研成果应根据真实项目资料进行替换，不虚构具体客户案例。

参考文献

[1] 地面气象观测相关国家标准及技术规范。

[2] 土壤环境监测及土壤水分观测相关技术规范。

[3] 水文测验与水资源监测相关技术规范。

[4] 生态系统长期定位观测与生态环境监测相关技术文件。

[5] 植被遥感、数字图像分析及物候监测相关研究文献。

[6] 生态系统碳循环、水循环与植被—环境关系研究相关文献。
