项目背景与行业痛点

叶面积指数（LAI）是描述植被冠层结构的重要指标，反映单位地表面积上植物叶片面积的综合状况，在作物长势评价、生态系统监测、森林冠层分析、光合生产力研究以及碳循环研究中具有重要作用。传统LAI测量通常采用人工取样、仪器单点测量或定期人工调查方式，存在采样频次有限、空间代表性不足、连续变化过程难以完整记录等问题。尤其在作物快速生长期或森林冠层季节变化过程中，仅依靠阶段性人工测量容易遗漏关键变化节点。自动叶面积指数监测系统通过固定式冠层成像节点持续获取植物冠层图像，再利用图像分析方法提取LAI及冠层结构参数，将一次性人工测量转变为长期、连续、自动化的冠层监测。

建设目标与监测目标

建设固定式、全天候、自动计划采集的叶面积指数监测系统，对作物、草地、林地及其他植被冠层进行长期连续观测。

系统重点获取叶面积指数（LAI），并根据节点类型和项目配置扩展获取植被覆盖度（FVC）、郁闭度、冠层孔隙率等结构参数。

通过长期积累冠层图像和计算结果，建立植被冠层结构的时间序列，为作物生长监测、生态变化分析和科研模型提供连续数据。

需求分析

自动LAI监测与普通植物图像采集存在明显区别。系统不仅需要获得清晰的冠层图像，还需要保持固定的观测视角、安装高度和采集条件，使不同时期的数据具有可比性。

针对不同植被类型，可采用向上型和向下型两类节点。向上型主要从冠层下方或近地位置观察叶片与天空背景关系，适合分析冠层结构；向下型主要面向植被冠层获取俯视图像，并可根据配置输出RGB或NDVI图像，用于进一步分析植被覆盖和空间分布。

对于长期野外监测，应重点解决雨水、灰尘、光照变化、设备断电、通信中断和数据丢失等问题，因此系统需要具备本地存储、断点续传、多次重传和断电自恢复能力。

总体解决方案

系统采用“冠层成像节点＋边缘采集与通信＋本地数据存储＋4G/以太网/Wi-Fi＋监测分析平台”的技术路线。

成像节点按照预设计划自动采集冠层图像，并将JPEG原图保存于本地存储系统。数据经过边缘设备处理后，通过4G、以太网或Wi-Fi上传平台。平台对原始图像和LAI计算结果进行统一管理，并形成连续的冠层变化时间序列。

向下型节点在项目需要时可配置RGB或NDVI成像，用于增强植被覆盖状态和冠层空间差异分析；GPS可作为定位授时扩展，为多点同步观测提供时间和位置基准。

系统架构设计

感知层由固定式冠层成像节点组成，负责植物冠层图像采集；数据采集与边缘通信层负责图像缓存、任务调度、通信管理和异常恢复；网络层采用4G、以太网或Wi-Fi实现数据传输；平台层负责原始图像、LAI、FVC及其他冠层指标的集中存储、分析和展示。

每个监测节点可建立独立设备档案，并记录采集时间、设备状态、图像数据和计算结果。多节点部署后，可按照地块、样地、作物品种或生态区域进行分组比较。

监测内容与监测方法

系统核心监测参数为叶面积指数（LAI）。通过固定视角连续采集冠层图像，利用叶片与背景之间的视觉差异提取冠层结构信息，再依据项目确定的图像分析模型计算LAI。

在向下型成像配置中，可利用RGB或NDVI图像进一步提取植被覆盖度、郁闭度和冠层孔隙率等指标。不同指标的算法、适用范围及计算条件应根据具体植被类型和项目验证结果确定。

长期监测时，可按照固定时间间隔自动采集图像，例如按照小时、日或项目设定的时间计划执行，从而形成连续的冠层动态数据。

技术原理与算法模型

LAI反映植被冠层叶片面积与地表面积之间的关系。自动成像方法并不是直接“拍照得到LAI”，而是首先通过冠层图像提取叶片遮挡、天空可见区域、冠层孔隙等结构信息，再通过相应模型反演或估算LAI。

图像分析过程中可根据RGB、NDVI或冠层纹理等信息进行前景与背景分离，对叶片区域、天空区域和冠层孔隙进行识别。随后结合项目选定的LAI算法计算叶面积指数。

对于高密度冠层，应特别关注叶片重叠造成的饱和问题；对于低覆盖度植被，则需要避免土壤、枯落物和非植被背景对结果造成干扰。因此算法参数和质量控制规则应根据作物或植被类型进行标定。

系统功能设计

系统支持固定式自动采集，可按照预先设置的时间计划执行拍照任务，无需人员每天到现场操作。

系统支持JPEG原图回传，并可对原始图像与分析结果建立关联，便于后期人工复核和算法重新计算。

系统具备64 GB本地存储空间，可在通信暂时中断时保存采集数据，并通过断点续传和多次重传机制提高远程数据传输完整性。

系统支持断电自恢复和电量监测，在野外太阳能供电场景下可根据设备电量状态对采集和通信任务进行合理管理。

硬件组成与配置方案

系统主要由广角CMOS冠层成像节点、数据存储模块、通信模块、边缘采集与控制单元、供电系统以及远程监测平台组成。

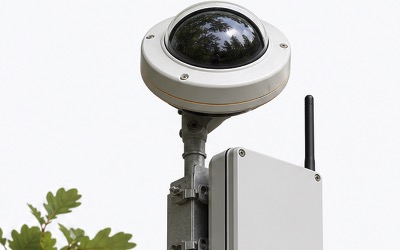

成像节点采用500万像素CMOS，视场角约120°，根据实际观测对象采用向上型或向下型结构。向下型节点可按项目配置RGB/NDVI图像输出。

有线接口支持以太网、USB、RS232和RS485，无线通信支持Wi-Fi和4G。GPS可作为定位授时功能进行选配。

对于野外长期运行项目，可采用太阳能供电，并结合电量监测和断电自恢复机制提高系统连续运行能力。

核心设备参数

成像类型：广角CMOS冠层成像。

像素：500万像素。

视场角：约120°。

节点类型：向上型、向下型。

图像输出：JPEG原图回传；向下型可按配置输出RGB/NDVI图像。

测量参数：LAI，可扩展FVC、郁闭度、孔隙率等冠层结构参数。

本地存储：64 GB。

有线接口：以太网、USB、RS232、RS485。

无线通信：Wi-Fi、4G。

定位授时：GPS可选。

可靠性：支持断点续传、多次重传、断电自恢复和电量监测。

运行方式：固定式、全天候、自动计划采集。

软件平台与数据展示

平台按照监测站点管理冠层图像和LAI数据，可查看不同时间的原始JPEG图像及对应计算结果。

对于连续监测数据，可形成LAI时间变化曲线，直观反映植物从萌发、快速生长、冠层形成到成熟或衰退阶段的变化。

多监测点部署时，可对不同地块、品种、林分或生态样地进行横向比较，并通过原始图像辅助判断异常数据来源。

数据分析与智能应用

LAI数据的价值主要体现在连续变化趋势，而不是单次测量结果。平台可根据日、周、月等时间尺度分析LAI变化，并结合FVC、郁闭度和孔隙率等指标描述冠层结构变化。

在农业应用中，可利用LAI变化识别作物冠层快速扩展、群体形成和后期衰减过程，为长势评价和生育期分析提供依据。

在生态和林业应用中，可通过长期序列观察冠层季节变化，并与气象、土壤水分等其他监测数据结合，分析植被生长对环境变化的响应。

对于科研项目，可保留JPEG原始图像，使后续算法升级时能够基于历史图像重新计算新的冠层指标，避免因算法迭代导致历史数据无法复用。

预警机制与决策支撑

系统可根据项目设定建立LAI异常变化识别规则。当LAI在连续多个采样周期内出现异常下降、增长停滞或明显偏离历史同期范围时，可触发数据异常或植被状态预警。

预警不应仅依赖单次LAI数值，而应结合连续变化趋势和原始冠层图像进行判断。对于农业应用，可进一步结合土壤水分、温度、降雨等数据辅助分析可能原因。

项目实施方案

项目实施首先确定监测对象、监测区域、节点类型和观测周期，再根据植被高度、冠层结构和现场环境确定安装位置及视场范围。

固定安装后，应保持设备观测方向和安装姿态稳定，避免后期移动造成时间序列数据的空间基准发生变化。对于多个监测节点，应尽量统一安装逻辑和采集时间，以提高不同点位之间的数据可比性。

设备完成安装后，对成像、存储、通信、自动采集任务、断点续传和平台数据进行联调，并利用现场冠层图像检查视场是否存在明显遮挡、过曝、积水或其他影响因素。

运维服务保障

长期运行维护主要包括镜头及透明防护部件清洁、设备固定状态检查、供电系统检查、通信状态检查、本地存储容量检查以及采集任务运行状态检查。

当发现LAI数据异常时，应首先查看对应原始图像，判断异常属于真实植被变化还是由镜头污染、光照条件变化、设备位移、雨水遮挡或图像质量下降造成。

平台应保留原始图像与计算结果，方便后续进行数据质量追溯和算法重新处理。

项目优势与方案价值

自动叶面积指数监测的核心优势在于把冠层结构测量从周期性人工调查转变为固定节点长期连续观测。

500万像素广角CMOS能够提供较完整的冠层视场，64 GB本地存储结合断点续传和多次重传机制，可降低野外通信不稳定造成的数据缺失风险。

同时保存原始JPEG图像，使监测结果具备可追溯性。当后续算法发生升级时，可以利用历史原始图像重新分析，从而提高长期监测数据的利用价值。

应用场景

系统适用于农田作物长势监测、果园冠层监测、茶园冠层监测、林业样地、森林生态监测、草地生态监测、农业科研试验田、植物生理生态试验以及长期生态观测站。

对于需要研究植被覆盖和冠层结构变化的项目，可采用向下型节点扩展RGB/NDVI图像；对于重点分析冠层天空背景、孔隙和结构变化的项目，可根据现场条件采用向上型节点。

效益分析

通过自动计划采集，可显著减少人工到场拍摄和重复测量工作，使LAI监测由阶段性采样转变为连续时间序列。

连续冠层数据能够更加完整地记录植物生长过程，为长势评价、生育期识别、生态过程研究和农业生产决策提供数据支持。

对于多点长期部署项目，统一的数据采集和远程管理方式还能够降低现场维护成本，并提高不同监测区域之间的数据管理效率。

标准规范与政策依据

本方案的设备参数和功能配置以项目提供的自动叶面积指数监测设备技术条件为依据。LAI具体计算方法、算法模型、标定方法及验收指标应根据监测对象、项目研究目的和最终技术协议确定。

对于科研或生态监测项目，应明确成像节点安装几何、采集时间、冠层状态以及数据质量控制条件，保证长期序列数据具有一致性和可重复性。

典型应用案例

以农业科研试验田为例，可在不同处理区分别布设固定式自动叶面积指数监测节点，统一设置自动采集时间。设备持续获取作物冠层JPEG原图，并通过4G或现场网络上传监测平台。

平台根据图像计算LAI并形成连续变化曲线，科研人员可同时查看对应日期的冠层原始图像。当不同试验处理之间出现LAI变化差异时，可结合田间管理记录、气象数据和其他传感器数据进行进一步分析。

该案例为典型实施模式，实际项目中的作物品种、试验处理、监测周期、点位数量及分析结论应以真实项目资料为准。

参考文献

[1] 项目自动叶面积指数监测设备技术参数及功能配置资料。

[2] 项目LAI监测对象、冠层成像方案及算法验证资料。

[3] 项目现场采集的冠层原始图像及人工测量标定数据。
