项目背景与行业痛点

高光谱监测能够在连续光谱范围内获取植被、土壤及其他地表目标的光谱响应信息，相较于传统单点光谱或少数波段遥感方式，可以获得更加完整的光谱特征。对于农业、林业和生态环境监测而言，植物冠层的光谱变化往往与叶绿素、含水状态、冠层结构及生长阶段存在关联，因此高光谱数据具有较高的研究和应用价值。传统人工光谱测量通常需要人员携带仪器到现场，在固定时间和固定位置完成测量，难以实现高频率、多角度和长期连续观测。特别是在生态样地、农田试验区、森林冠层等场景中，目标受太阳高度角、云量、植被姿态和观测方向影响明显，单一角度的间歇测量难以完整描述目标的光谱变化。多角度全自动高光谱监测系统通过同时获取入射光与目标反射光谱，并按照预设任务自动采集不同观测方向的数据，进一步计算反射率、植被指数等参数，为植被生理生态、作物长势和生态系统长期观测提供连续光谱数据。

建设目标与监测目标

建设固定式、多角度、自动化高光谱监测系统，实现入射光、目标反射光谱及反射率的连续采集，并根据项目需求扩展植被指数、PAR、PROSAIL反演和自定义模型结果。

系统重点解决传统人工光谱测量中观测频次低、人工成本高、角度固定以及难以形成长期时间序列的问题，使监测从单次光谱测试转变为全天候自动观测。

对于农业和生态研究项目，可进一步建立“光谱特征—植被状态—环境条件”的长期关联数据，为作物生长评价、生态过程分析和遥感模型研究提供数据基础。

需求分析

高光谱监测与普通RGB成像不同，其核心数据不是一张可见光照片，而是目标在连续波长范围内的光谱响应。因此系统必须同时保证光谱分辨能力、信噪比、杂散光控制、波长标定以及入射光与反射光同步测量能力。

对于植被监测，仅测量反射光谱容易受到太阳辐照变化影响，因此系统配置入射光通道，通过入射光与反射光之间的关系计算反射率，从而降低自然光强度变化对光谱结果的影响。

多角度观测还需要考虑太阳高度角、观测方位、冠层结构和叶片姿态变化。实际项目应根据作物高度、林分结构、样地面积及研究目标确定观测角度和安装位置，而不能将单一角度数据直接代表整个区域冠层。

总体解决方案

系统采用“多角度高光谱采集单元＋入射光/反射光通道＋自动控制单元＋本地数据缓存＋网络通信＋高光谱数据分析平台”的总体架构。

标准配置采用2路输入通道，可根据项目需要扩展至最多12路，其中包括1路入射光通道和最多11路反射光通道。系统按照预设时间自动执行光谱采集，并通过自动积分时间优化提高不同光照条件下的有效采样能力。

采集数据包括入射光谱、反射光谱和计算得到的反射率，并可进一步生成植被指数。对于科研和专业遥感应用，可在此基础上扩展PAR、PROSAIL反演以及项目自定义光谱模型。

系统架构设计

光谱感知层负责采集350～1020 nm范围内的连续光谱信息；多通道采集层负责组织入射和不同方向的反射光谱；边缘控制层负责自动任务调度、积分时间优化、数据缓存和设备状态管理；通信层通过以太网或路由器实现远程联网，RS485可作为本地数据输出接口。

平台层负责光谱原始数据、反射率、植被指数和模型计算结果的集中管理，并按照时间、监测点和观测方向建立长期光谱数据库。

对于大范围生态监测，可部署多个监测节点，通过统一授时和采集策略实现不同区域之间的长期对比。

监测内容与监测方法

系统首先采集入射光谱和目标反射光谱。入射通道用于记录当前光照条件，反射通道用于获取植被或目标表面的光谱响应，在相应标定和计算条件下得到目标反射率。

标准输出包括入射光谱、反射光谱、反射率和植被指数。通过连续记录不同波长处的反射率变化，可以分析植被光谱特征随生长阶段和环境条件变化的规律。

多角度监测则通过不同反射通道从不同方向获取冠层光谱，使系统能够进一步分析观测方向变化对冠层光谱的影响，并为冠层结构和方向性反射研究提供数据。

技术原理与算法模型

高光谱监测的核心是利用目标在不同波长上的反射差异建立连续光谱特征。系统通过光谱仪获取各波长对应的光强信号，经波长标定、响应校正和数据处理后形成连续光谱曲线。

系统采用自动积分时间优化机制，理论积分时间范围为0.2 ms～65 s，可根据当前光照条件调整采集参数，以兼顾信号强度和动态范围。

系统波长标定采用Hg灯9点标定方式，用于建立光谱通道像元与实际波长之间的对应关系。设备具备5000动态范围，信噪比约400:1，可为弱光谱特征识别和连续光谱分析提供基础。

在植被应用中，可根据反射率光谱计算项目所需的植被指数。对于科研级应用，可进一步利用PROSAIL等冠层辐射传输模型进行参数反演，具体反演变量、约束条件和模型精度应根据项目实测数据进行验证。

系统功能设计

系统支持全自动计划采集，可按照预设时间周期自动启动光谱测量任务，并完成多通道数据采集。

支持自动积分时间优化，根据现场光照强弱调整采集时间，降低信号过弱或过饱和对有效数据比例的影响。

系统支持入射光与反射光同步获取，并形成反射率数据；同时支持植被指数计算和多角度光谱数据管理。

对于科研项目，可增加PAR、PROSAIL反演及自定义模型，使设备由单纯的光谱采集终端扩展为自动光谱分析节点。

硬件组成与配置方案

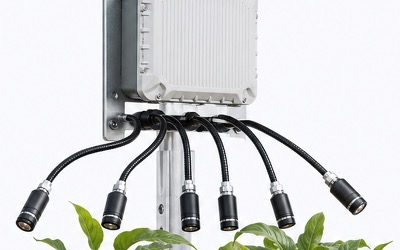

系统主要由高光谱采集模块、多角度光学通道、入射光采集单元、反射光采集单元、自动控制模块、数据通信模块、供电系统及远程数据平台组成。

标准光谱范围为350～1020 nm；对于需要覆盖近红外及短波红外波段的科研项目，可定制350～2500 nm宽光谱配置。标准光谱分辨率为1 nm，并支持定制。

标准配置采用2路输入通道，最多可扩展至12路，即1路入射光＋11路反射光。入射通道视场角约180°，反射通道视场角约25°，具体安装角度根据监测对象和现场几何关系确定。

通信采用以太网或路由器联网，RS485本地输出可选。系统常规功耗约24 W，峰值约60 W；宽谱扩展配置的功耗根据最终配置增加。

核心设备参数

有效光谱范围：350～1020 nm；350～2500 nm可定制。

光谱分辨率：1 nm，可定制。

采样间隔：0.3 nm。

信噪比：400:1。

动态范围：5000。

杂散光：约0.06% @710 nm；约0.3% @435 nm。

积分时间：自动优化；理论范围0.2 ms～65 s。

波长标定：Hg灯9点标定。

输入通道：标准2路，最多12路，其中可配置为1路入射＋11路反射。

视场角：入射180°；反射25°。

标准输出：入射光谱、反射光谱、反射率、植被指数。

扩展输出：PAR、PROSAIL反演和自定义模型，按项目配置。

功耗：常规约24 W，峰值约60 W；宽谱扩展配置按最终方案增加。

通信：以太网、路由器；RS485本地输出可选。

软件平台与数据展示

平台对每个高光谱监测节点建立独立数据档案，保存监测时间、通道信息、入射光谱、反射光谱、反射率及计算结果。

平台可将不同波长的光谱数据形成连续光谱曲线，支持不同日期、不同监测角度和不同监测点之间的数据对比。

对于植被监测，可进一步展示植被指数时间序列；配置PROSAIL或其他模型后，可对模型反演结果进行统一管理。

原始光谱数据建议与计算结果同时保存，使后续更换植被指数算法或反演模型时能够重新处理历史数据。

数据分析与智能应用

高光谱数据分析重点不在于单一波段数值，而在于连续光谱形状及不同波段之间的变化关系。平台可分析光谱曲线变化、特征波段响应和植被指数时间序列。

在农业场景中，可利用连续光谱数据观察作物生长过程中冠层反射特征的变化，并结合LAI、FVC、土壤水分、气象等数据建立多源监测体系。

在生态场景中，多角度光谱能够用于分析不同观测方向下的冠层反射差异，为植被结构、生态过程及辐射传输研究提供数据。

对于科研项目，可基于长期积累的光谱数据库训练或验证项目自定义模型，但模型输出的适用范围和精度应通过独立样本进行验证，不宜直接将实验室模型精度作为野外长期运行指标。

预警机制与决策支撑

系统可根据项目目标建立光谱异常识别机制。当关键波段、植被指数或连续光谱特征出现持续异常变化时，可触发监测提示。

与单一阈值预警相比，长期高光谱监测更适合采用历史同期比较和趋势变化分析。例如，可比较同一监测点连续周期的光谱变化，识别植被生长状态发生明显偏离的时间段。

对于农业应用，异常光谱变化可以作为进一步调查的触发条件，但不应直接将光谱异常等同于某一种病害、缺水或营养胁迫，需要结合现场调查及其他监测数据进行综合判断。

项目实施方案

项目实施首先明确监测对象、光谱范围、观测距离、监测角度、采集周期和目标输出参数，再确定通道数量及安装方式。

多角度部署时，应固定各反射通道的空间位置和观测方向，并记录安装几何关系。对于需要计算反射率的项目，应保证入射光通道与反射光通道之间具有明确的时间对应关系。

安装完成后，对光谱范围、波长标定、积分时间、各通道响应、数据通信和平台计算结果进行联调。正式运行前应利用现场实际目标进行数据质量检查，确认光谱曲线没有明显饱和、异常噪声或通道失配。

运维服务保障

高光谱设备长期运行维护的重点包括光学窗口清洁、光路状态检查、通道响应检查、波长标定状态检查、通信状态检查和供电系统检查。

野外运行环境中的灰尘、水汽、雨水和长期太阳辐射可能影响光学采集条件，因此应按照项目环境制定定期检查和清洁计划。

对于长期科研项目，应建立光谱质量控制机制，对明显异常的光谱数据进行标记，而不是直接删除。保留原始数据有利于后续追踪设备状态和重新处理。

项目优势与方案价值

多角度全自动高光谱系统将传统人工光谱测量扩展为固定式、连续化和多通道观测，使监测数据从“单次光谱记录”转变为具有时间维度和方向维度的长期光谱数据库。

通过入射光与反射光同步采集，可以进一步获得反射率数据；通过多路反射通道，可以观察不同方向的冠层光谱差异；通过自动积分时间优化，可以适应变化较大的自然光照条件。

同时保留入射光谱、反射光谱和原始数据，可为后续植被指数、PROSAIL反演和自定义模型提供统一的数据基础。

应用场景

系统适用于农业科研试验田、作物冠层光谱监测、智慧农业、森林生态样地、草地生态监测、长期生态观测站、植物生理生态研究以及植被辐射传输研究。

在需要研究不同方向光谱响应的项目中，可采用多路反射通道进行多角度观测；在需要扩大光谱覆盖范围的科研项目中，可根据需求定制350～2500 nm宽谱配置。

效益分析

自动化采集能够减少人员频繁到场进行光谱测量的工作量，并提高监测时间分辨率，使短周期光谱变化得到连续记录。

多角度数据能够弥补单方向观测的信息不足，为研究冠层方向性反射和结构变化提供新的数据维度。

长期原始光谱数据还能够支持后续算法升级和模型重新计算，使设备采集的数据不仅服务于当前指标，也能够持续形成可复用的科研数据资产。

标准规范与政策依据

本方案的光谱范围、分辨率、通道数量、视场角、信噪比及其他设备性能指标以项目提供的高光谱监测设备技术参数为依据。

实际项目涉及反射率计算、植被指数、PAR或PROSAIL反演时，应根据具体监测对象、光谱标定方法、现场安装几何关系和项目验收要求确定相应的数据处理及质量控制方法。

典型应用案例

以农业科研试验田为例，可在试验区域布设多角度全自动高光谱监测节点，设置1路入射光通道和多个反射光通道，对作物冠层进行固定方向的连续观测。

系统按照预设计划自动采集入射光谱和不同方向的反射光谱，并计算反射率和植被指数。平台将每日光谱曲线与历史数据进行比较，同时关联作物LAI、气象和土壤监测数据，对不同处理区的冠层光谱变化进行分析。

该案例属于典型实施模式，实际项目中的作物类型、通道数量、观测周期、模型参数及最终分析结果应以真实项目资料和现场验证结果为准。

参考文献

[1] 项目多角度全自动高光谱监测设备技术参数及配置资料。

[2] 项目高光谱数据采集、波长标定及反射率计算技术资料。

[3] 项目现场光谱数据、植被指数及模型验证数据。
