项目背景与行业痛点

湖泊、水库、河道、湿地及养殖水域的生态状态具有明显的空间差异和季节变化。传统水生态调查主要依靠人工采样、船载设备和定期实验室检测，能够获得较准确的阶段性数据，但难以持续记录水体透明度变化、水下环境、水质参数和藻类变化过程。尤其在藻类快速繁殖、水体分层、污染物输入及异常水质事件发生期间，单次采样容易错过变化过程。水生态智能监测系统通过浮台搭载水质传感器、水下声呐和视频成像设备，形成水面、水下和水质参数一体化的自动监测节点，实现从“定期人工采样”向“连续在线监测”的转变。

建设目标与监测目标

建设集水质在线监测、水下空间探测、水面视频观测、生态状态识别和远程通信于一体的智能水生态监测系统。

系统重点监测水温、pH、氧化还原电位、溶解氧、电导率、浊度、叶绿素及蓝绿藻等水生态指标，同时利用声呐和摄像机获取水下及水面影像信息。

通过4G/5G和GNSS实现监测平台联网及设备定位，形成水质变化、水下环境和生态影像相互关联的长期数据。

需求分析

水生态监测不能只依靠单一水质参数判断生态状态。例如溶解氧降低可能与有机物分解、藻类呼吸、水体分层等因素有关，浊度升高也可能来自降雨径流、底泥扰动或藻类变化。因此系统需要同时获取理化指标和影像信息，为综合研判提供依据。

浮台采用约1.7×1.7 m标准浮台结构，浮力约350 kg，可作为水质探头、声呐、摄像机、通信及供电设备的综合承载平台。系统最大适用监测水深约20 m，具体布设深度应根据水体条件和设备安装方式确定。

对于需要长期运行的水域，还应重点解决探头附着、生物污损、通信中断、供电稳定性以及恶劣天气条件下设备运行等问题。

总体解决方案

系统采用“智能浮台＋多参数水质探头＋水下声呐＋视频成像＋边缘采集与控制＋4G/5G通信＋GNSS定位＋远程监测平台”的总体架构。

浮台作为水面监测载体，水质探头下探至指定水层，持续采集水温、pH、ORP、溶解氧、电导率、浊度及藻类相关指标；声呐对水下空间进行周期性探测；摄像机按照长期连续或运动触发模式采集水面及周边影像。

各类数据在边缘侧统一汇聚，并通过4G/5G上传平台。平台按照时间、位置和监测参数建立关联，使水质数据、视频数据和声呐数据能够进行综合分析。

系统架构设计

水面感知层由视频摄像机、GNSS及浮台状态监测模块组成；水下感知层由多参数水质探头和声呐组成；边缘采集层负责各传感器数据采集、状态管理和任务调度；通信层采用4G/5G实现远程联网；平台层负责数据存储、趋势分析、视频查看和异常告警。

水质探头采用约548 mm长、约88 mm直径的一体化结构，并配置自清洁电刷，以降低长期运行过程中传感器表面附着物对测量造成的影响。

系统可根据项目规模部署多个浮台监测节点，通过GNSS记录各监测点位置，并在平台形成区域水生态监测网络。

监测内容与监测方法

水质监测采用多参数探头连续采集水温、pH、ORP、溶解氧、电导率和浊度等参数，并进一步监测叶绿素和蓝绿藻相关指标。

水下声呐工作范围约0.6～20 m，视场角约120°，工作频率120 kHz，约1 s更新一次，可用于获取水下目标、空间状态及水体内部变化信息。声呐数据的具体生态解释需要结合水体环境和目标特征进行分析。

摄像机采用1920×1080分辨率、约100°视场，支持H.264视频编码和双冷光源，可根据项目设置长期连续录像或运动触发模式，为水面生态状态和异常事件提供影像依据。

技术原理与算法模型

水质探头通过不同传感器原理分别测量水体理化参数，并将各参数统一转换为数字监测数据。多参数联合分析能够从不同维度描述水体环境状态。

叶绿素和蓝绿藻监测属于光学类生态指标，其测量结果受水体背景、藻种组成和现场环境影响，因此实际应用中需要结合现场标定数据进行解释。蓝绿藻指标可输出0～100 μg/L或RFU形式，具体量程及单位按照最终配置确定。

声呐通过水下声波传播和回波信息探测目标，形成水下空间信息；视频系统则通过连续或事件触发方式保存可视化证据。水质、声呐和视频三类数据结合后，可形成更加完整的水生态状态判断依据。

系统功能设计

系统支持水质参数自动采集、声呐周期探测、视频连续监测及运动触发录像，并通过统一平台进行远程管理。

平台可实时查看水温、pH、ORP、溶解氧、电导率、浊度、叶绿素和蓝绿藻等数据，并形成历史变化曲线。

当水质参数发生明显异常、藻类指标快速变化或摄像机检测到异常运动事件时，可按照项目设定触发告警或重点视频记录。

系统支持4G/5G远程通信和GNSS定位，可查看浮台所在位置及监测节点运行状态。

硬件组成与配置方案

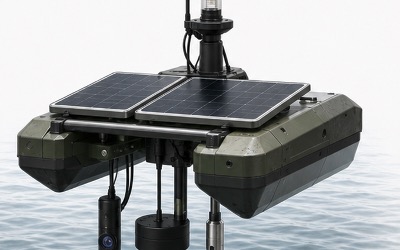

标准系统由1.7×1.7 m左右浮台、水质多参数探头、水下声呐、高清摄像机、双冷光源、边缘采集与通信单元、GNSS定位模块、供电系统及远程监测平台组成。

浮台浮力约350 kg，实际设备承载量和抗风浪能力应结合设备重量、配重、浮体结构和现场水域条件进行校核。

水质探头配置自清洁电刷，适合长期在线运行；视频单元采用1920×1080分辨率，可根据监测任务设置连续视频或运动触发模式。

通信采用4G/5G，GNSS用于定位及相关数据管理。具体供电方式应根据监测点位置、设备功耗、太阳辐照条件和连续运行要求进行设计。

核心设备参数

平台结构：标准浮台约1.7×1.7 m；浮力约350 kg。

监测水深：最大约20 m。

通信/定位：4G/5G；GNSS。

系统工作温度：-5 ℃～50 ℃。

摄像机：1920×1080分辨率，约100°视场，H.264编码，双冷光源。

视频模式：长期连续或运动触发。

声呐：0.6～20 m，约120°视场，120 kHz，约1 s更新。

水质探头：长度约548 mm，直径约88 mm，配置自清洁电刷。

水温：0～50 ℃，精度±0.2 ℃。

pH：0～14 pH，精度±0.1 pH。

ORP：-1999～1999 mV，精度±20 mV（标准溶液条件）。

溶解氧：0～20 mg/L，精度±1%，具体指标按实际测量条件确认。

电导率：1 μS/cm～200 mS/cm，读数精度±0.5%～±1%，具体分段范围按配置确定。

浊度：0.01～4000 NTU，采用分段精度指标。

叶绿素：0～400 μg/L。

蓝绿藻：0～100 μg/L或RFU，需结合现场条件进行标定。

软件平台与数据展示

平台以浮台监测节点为基本管理对象，对水质、声呐、视频和设备状态进行统一管理。

水质数据可按照参数分别形成实时值、历史曲线和统计结果；视频数据可按照时间检索；声呐数据可按照时间序列查看水下探测结果。

通过GNSS信息可在地图上显示浮台位置，多台设备联网后可形成湖泊、水库或河道的多点水生态监测网络。

数据分析与智能应用

水生态智能监测的分析重点是多参数之间的关联，而不是孤立判断某一个指标。例如，可同时观察水温、溶解氧、浊度、叶绿素和蓝绿藻的变化，识别水体生态状态发生变化的时间段。

当叶绿素或蓝绿藻指标出现连续增长时，可结合浊度、温度、溶解氧及视频影像进行综合分析，判断是否存在藻类快速增长的迹象。具体藻类风险等级和阈值应根据水体类型、监测目标及项目要求建立。

声呐和视频数据还可以为水下目标、水面活动及异常事件提供辅助证据，使系统由传统水质监测进一步扩展到水生态综合感知。

预警机制与决策支撑

系统可建立水质阈值、趋势变化和多参数组合三类预警机制。水温、pH、溶解氧、浊度等参数超过项目设定范围时，可产生单参数异常告警；当叶绿素或蓝绿藻连续增长时，可产生趋势告警。

对于水生态风险，应尽量采用持续时间和变化趋势作为判断条件，避免单次异常值直接触发高等级预警。例如，可设置连续多个采样周期超限、增长速率异常或多个相关参数同时变化等规则。

当出现异常水质事件时，可调取同期视频和声呐数据辅助判断现场情况，为人工巡查、采样复核和后续处置提供依据。

项目实施方案

项目实施首先确定水域面积、水深、流速、风浪条件、监测目标及点位数量，再确定浮台结构、锚泊方式和水质探头安装深度。

浮台安装应重点考虑风浪、流速、漂浮物和船只活动影响，并根据实际水域设计锚泊及防碰撞措施。水质探头安装深度应结合监测目的确定，不能简单将单一深度数据代表整个水体的垂向状态。

设备安装完成后，应分别对水质探头、声呐、摄像机、GNSS、通信和平台进行联调，并通过现场标准溶液或人工采样数据对关键水质参数进行核查。

运维服务保障

水生态浮台长期运行的维护重点是水质探头清洁、传感器校准、浮台结构检查、锚泊系统检查、摄像机镜头维护、声呐探头检查和通信状态检查。

虽然水质探头配置自清洁电刷，但在藻类繁殖旺盛或生物附着严重的水域仍需要根据实际情况进行人工维护和定期校准。

叶绿素和蓝绿藻数据应结合现场标定和人工采样进行质量核查；当数据出现明显异常时，应同时检查传感器表面附着、安装深度、水体扰动和仪器状态。

项目优势与方案价值

本方案区别于单纯的在线水质监测站，其核心特点是将水质理化参数、水下声呐和视频影像集成到同一个浮台监测节点中，实现“参数监测＋空间探测＋影像取证”的综合水生态感知。

多参数水质探头能够连续获取水体理化状态，叶绿素和蓝绿藻指标能够辅助关注藻类变化，声呐提供水下空间信息，摄像机则保存可视化现场证据。

通过4G/5G联网后，管理人员无需频繁到现场即可远程查看监测数据和设备状态，并能够在异常发生时快速调取相关时间段的数据和影像。

应用场景

系统适用于湖泊水生态监测、水库水环境监测、城市景观水体、河道生态监测、湿地水生态监测、饮用水水源地辅助监测、养殖水域生态监测以及生态科研样地。

对于藻类监测重点区域，可加强叶绿素和蓝绿藻指标监测；对于需要观察水下目标或水体空间变化的场景，可重点发挥声呐监测能力；对于需要长期记录水面活动和异常事件的区域，则可采用连续视频或运动触发模式。

效益分析

通过浮台式自动监测，可减少频繁人工乘船采样和现场巡检工作，使水生态数据从周期性采样扩展为连续时间序列。

多参数与视频、声呐数据融合后，可以提高异常水生态事件发现的及时性，并为人工复核和现场采样提供明确的时间依据。

对于大范围水域，通过多个浮台联网部署，可以形成多点协同监测网络，为水生态长期管理、科研分析和异常事件追踪提供数据支撑。

标准规范与政策依据

本方案中的浮台结构、水质探头、声呐、摄像机及通信参数以项目提供的设备技术条件为依据。实际工程应结合监测水域、水深、风浪、锚泊条件和最终设备配置进行设计。

涉及水质评价、藻类风险判断及生态环境管理时，应根据具体水体类型、监测目的和项目采用的现行标准及管理要求确定评价方法。叶绿素、蓝绿藻等光学指标尤其需要结合现场标定数据进行解释，不宜脱离现场条件直接套用固定评价阈值。

典型应用案例

以湖泊生态监测为例，可在湖心、入水口及重点生态区域分别布设智能浮台。每个浮台搭载多参数水质探头、声呐和高清摄像机，通过4G/5G将监测数据上传平台。

系统连续记录水温、pH、溶解氧、电导率、浊度、叶绿素和蓝绿藻等指标，同时保存声呐探测数据及视频影像。当某监测点出现叶绿素持续上升、溶解氧异常变化或浊度明显波动时，平台触发趋势告警，并自动关联对应时段的视频和声呐数据。

管理人员可根据异常时间和空间位置安排人工采样进行复核，从而形成“在线发现—平台预警—影像核查—人工复测—综合研判”的水生态监测闭环。

该案例属于典型实施模式，实际项目中的水域名称、点位数量、监测周期和应用效果应以经授权的真实项目资料为准。

参考文献

[1] 项目水生态智能监测系统技术参数及设备配置资料。

[2] 项目水质多参数监测、声呐探测及视频监测技术资料。

[3] 项目现场水质标定、人工采样及监测数据质量控制资料。
