一、项目背景与行业痛点
桥梁是公路、市政交通和综合交通基础设施的重要组成部分。桥墩作为桥梁上部结构荷载向基础传递的重要承重构件，其长期姿态状态与基础沉降、基础转动、地基变形、水流冲刷、车辆荷载、温度作用、周边工程施工、地震以及桥梁长期服役状态密切相关。在桥梁长期运营过程中，部分桥墩可能受到软弱地基、不均匀沉降、河床冲刷、基础偏移、车辆长期荷载、温度变化以及邻近施工等因素影响，逐渐产生微小姿态变化。早期变化幅度通常较小，仅依靠人工巡检难以及时发现；当变形持续累积或者变化速率明显增加时，则需要进一步开展现场复核、专项检测或结构分析。桥墩倾角监测的目的并不是简单判断桥墩是否“倾斜”，而是通过长期连续监测掌握桥墩姿态变化方向、变化幅度、持续时间以及发展速率，并结合相邻测点、沉降、位移、裂缝、温度、水位、冲刷和现场工况等信息，对桥墩结构变化趋势进行综合分析。
1. 人工巡检难以形成连续监测数据
常规桥梁巡检能够发现裂缝、混凝土剥落、钢筋锈蚀、支座异常及明显结构变形，但巡检具有一定时间间隔。对于持续数周、数月甚至数年的微小姿态变化，人工检查难以形成完整的时间序列。
2. 单次测量难以判断变化趋势
一次倾角测量只能反映某一个时间点的结构状态，无法判断当前变化属于正常波动、温度效应、短期施工扰动还是持续发展的结构异常。工程监测真正需要掌握的是变化量、变化方向、持续时间和变化速率。
3. 桥梁现场供电和通信条件复杂
桥墩可能位于中央分隔带、河道、水库、山区、高架桥下或交通组织复杂区域。传统集中式有线监测系统通常需要布设供电线路、通信线路、机柜和桥架，现场施工和后期维护工作量较大。
4. 环境因素可能影响监测数据
温度、车辆荷载、水位、风荷载、降雨、施工振动、设备碰撞以及安装基座状态均可能造成短期数据变化。如果仅依据单次倾角变化判断结构异常，容易产生误报。
5. 单一倾角参数不能直接代表桥梁安全状态
倾角传感器直接测量的是设备安装位置的姿态变化，并不直接测量桥墩基础沉降、墩顶水平位移、裂缝发展或桥梁整体安全等级。因此对于重要桥梁或已有病害的桥墩，应根据项目需要与沉降、位移、裂缝、应变、振动、冲刷等监测手段联合使用。
6. 监测数据容易停留在数据展示阶段
如果监测系统只显示实时角度数据，而没有建立初始基准、累计变化、变化速率、多点对比、异常识别、告警复核和处置闭环，则监测数据难以真正服务桥梁养护和安全管理。
二、建设目标与监测目标
1. 建设目标
建设桥梁桥墩倾斜倾角在线监测系统，对重点桥墩、重点墩柱及已有异常部位进行长期自动化监测，实现桥墩姿态信息的连续感知、自动采集、无线传输、集中管理、趋势分析和异常预警。
- 建立桥墩长期稳定、可追溯的初始姿态基准。
- 连续监测桥墩纵桥向、横桥向及空间姿态变化。
- 形成小时、日、周、月及年度监测数据和趋势曲线。
- 计算桥墩累计倾角变化量及单位时间变化速率。
- 识别持续变化、突变、加速变化和多测点关联异常。
- 实现结构监测数据与设备运行状态同步管理。
- 建立异常告警、人工确认、现场复核和工程处置闭环。
- 为桥梁巡检、专项检测、维修养护和结构评估提供数据依据。
- 建立桥梁长期监测数据档案。
2. 监测目标
纵桥向倾角监测：掌握桥墩沿桥梁纵向轴线方向的姿态变化，辅助分析桥墩纵向转动、基础变化及外部施工影响。
横桥向倾角监测：掌握桥墩横桥方向的姿态变化，辅助分析基础不均匀变形、横向偏移以及侧向作用影响。
累计倾角变化监测：计算当前姿态相对于初始稳定状态的累计变化量，识别缓慢持续发展的结构变化。
倾角变化速率监测：分析单位时间内倾角变化速度，识别结构由稳定变化向加速变化发展的趋势。
三轴加速度监测：辅助识别碰撞、冲击、振动或明显运动事件。
设备温度监测：记录设备运行温度，为长期数据分析和设备状态判断提供辅助信息。
电量及通信状态监测：实时掌握设备运行状态，避免因低电量、通信异常等设备问题造成数据误判。
三、需求分析
1. 长期连续监测需求
桥墩姿态变化通常属于缓慢发展过程，需要连续数月甚至数年观察。因此监测系统应具备低功耗运行、自动采集、自动传输、长期存储和趋势分析能力。
2. 多方向姿态监测需求
桥墩结构变化方向并不固定，应同时监测多个方向的姿态变化，并建立设备坐标系与桥梁纵桥向、横桥向之间的对应关系。
3. 分布式监测需求
一座桥梁通常包含多个桥墩，各桥墩之间距离较远。采用独立供电、独立通信的无线监测终端，可以减少长距离供电和通信线缆，并便于根据风险变化逐步增加监测点。
4. 初始基准管理需求
桥梁结构监测更加关注相对于稳定状态发生了多少变化，而不是设备安装后的绝对角度是否为零。因此系统需要保存原始角度、初始基准和相对变化量。
5. 数据质量管理需求
设备碰撞、安装基座松动、通信延迟、低电量和环境温度变化均可能影响数据，因此系统需要同步监测设备电量、在线状态、温度、通信情况和参数修改记录。
6. 多参数联合分析需求
对于重要桥梁、涉水桥梁、高墩桥梁以及已经存在病害的桥墩，应根据项目风险特点配置沉降、GNSS位移、裂缝、应变、振动、结构温度、水位、冲刷和视频等监测设备，与倾角数据联合分析。
四、总体解决方案
系统采用“现场感知、边缘采集、无线传输、平台管理、数据分析、异常预警、人工复核、工程处置”的总体技术路线。
在桥墩主体结构具有代表性的位置安装无线倾角监测终端，通过终端内部MEMS三轴姿态测量单元持续感知桥墩安装位置的姿态变化。
设备按照设定周期自动唤醒并采集三轴倾角、三轴加速度、设备温度、电量和通信状态。控制单元完成数据采样、滤波、缓存和格式化处理后，通过4G蜂窝网络将数据传输至服务器。
监测平台为每一个桥墩监测点建立初始姿态基准，持续计算累计倾角变化、变化速率、连续变化时间以及不同测点之间的相关性，并形成长期趋势曲线。
当监测数据达到项目设定的关注条件后，系统产生相应告警，并进入数据质量检查、设备状态核查、相邻测点对比、现场巡查、人工复测、专项检测和工程处置流程。
对于重点桥梁，可进一步接入沉降、位移、裂缝、应变、结构温度、水位、基础冲刷和视频监控等数据，建立桥梁结构多参数综合监测体系。
总体数据链路为：桥墩结构状态 → 倾角及姿态感知 → 边缘采集处理 → 4G无线传输 → 数据平台 → 基准管理 → 累计变化计算 → 变化速率分析 → 多点关联分析 → 分级预警 → 人工复核 → 工程处置。
五、系统架构设计
1. 感知层
感知层主要由安装于桥墩主体结构上的无线倾角监测终端以及项目选配的其他监测传感器组成，负责将桥梁结构和环境中的物理变化转换为数字数据。
2. 边缘采集层
监测终端内部完成传感器采样、信号滤波、时间管理、数据缓存、异常触发、低功耗控制和通信管理。设备大部分时间保持低功耗状态，在设定周期或触发条件满足时自动唤醒。
3. 通信层
S-CGTS无线倾角监测终端采用4G蜂窝通信，可直接向服务器发送监测数据，减少集中式通信网关和长距离数据线缆的使用。
项目实施前应在计划安装位置测试实际运营商网络覆盖情况，对于移动网络覆盖较弱的桥梁，应根据现场条件调整运营商、安装位置或通信方案。
4. 平台层
平台负责桥梁项目管理、桥墩管理、设备管理、实时数据显示、历史数据查询、趋势分析、多点对比、告警管理、运维管理、报表和数据接口服务。
5. 数据分析层
数据分析层根据初始基准计算累计倾角变化、变化速率、长期趋势、连续超限次数及多点空间相关性，并结合温度、施工、水位等外部因素进行综合分析。
6. 应用层
监测结果最终服务于桥梁日常巡检、专项检测、维修养护、周边工程施工保护、汛期管理和应急处置，实现监测数据与桥梁养护管理工作之间的闭环。
六、监测内容与监测方法
1. 纵桥向倾角监测
根据桥梁纵向轴线确定设备安装方向，连续监测桥墩沿纵桥向发生的姿态变化，并计算相对于初始基准的累计变化量和变化速率。
2. 横桥向倾角监测
监测桥墩垂直于桥梁轴线方向的姿态变化，用于辅助分析横向基础变形、偏移或其他侧向作用影响。
3. 三轴姿态监测
系统保存X、Y、Z三个方向的原始姿态数据。在安装调试阶段应记录设备各轴与桥梁纵桥向、横桥向之间的对应关系。
4. 三轴加速度监测
三轴加速度数据用于辅助识别设备或桥墩发生明显运动、冲击或振动事件，帮助判断倾角异常是否与短时外部扰动有关。
5. 设备状态监测
同步采集设备温度、电量、通信状态和最后上报时间，使结构监测数据与设备运行状态能够分别分析。
6. 监测点布设原则
监测点应设置于能够代表桥墩整体或局部姿态变化的位置，并与主体结构保持可靠刚性连接。
单柱式桥墩可在具有代表性的墩身位置设置监测点；双柱或多柱式桥墩可根据风险情况分别在不同墩柱设置测点；高墩桥梁可根据项目需要在不同高度设置多个监测点，用于辅助区分整体倾斜与局部弯曲；已有明显病害的桥墩可在异常方向和重点部位加密布点。
设备不应安装在松动饰面、排水管、护栏、临时支架或其他不能代表桥墩主体结构姿态的构件上。
七、技术原理与算法模型
1. MEMS倾角测量原理
S-CGTS无线倾角监测终端内部MEMS三轴测量单元通过感知重力方向与设备坐标系之间的关系获得设备姿态信息。
设备与桥墩主体刚性连接后，当桥墩安装位置发生姿态变化时，设备姿态随之变化，因此可以通过持续记录倾角变化观察桥墩局部或整体姿态变化趋势。
需要注意的是，倾角传感器直接测量的是安装位置的姿态变化，并不直接测量桥墩基础沉降、墩顶水平位移或桥梁整体安全等级。
2. 初始基准模型
设备稳定安装后，记录X、Y、Z三个方向的初始基准角度，分别记为θx0、θy0和θz0。
任意时刻三个方向的相对变化量分别为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
桥梁工程监测通常重点分析相对于稳定基准发生了多少变化，而不是要求设备安装后的绝对角度必须等于零。
3. 合成倾角变化
对于主要关注两个水平正交方向倾斜变化的应用，可根据项目坐标定义计算合成倾角变化量：
Δθr(t) = √[Δθx(t)² + Δθy(t)²]
合成倾角可以用于观察总体姿态变化幅度，但仍应保留各方向独立数据，因为倾斜方向本身具有重要工程意义。
4. 倾角变化速率
倾角变化速率可表示为：
Vθ = [Δθ(t₂) - Δθ(t₁)] / (t₂ - t₁)
累计变化量用于描述结构已经发生多少变化，变化速率用于描述当前变化发展速度。对于长期结构监测而言，变化速率持续增加通常需要重点关注。
5. 趋势加速度
在重点项目中可进一步计算倾角变化速率本身的变化：
Aθ = [Vθ(t₂) - Vθ(t₁)] / (t₂ - t₁)
该指标可用于辅助判断结构变化是否出现加速趋势，但不能脱离原始曲线和现场结构状态单独作为安全结论。
6. 倾角与位移的几何关系
当桥墩可以近似认为发生整体刚体转动，且旋转中心和有效高度H明确时，可进行几何近似：
u ≈ H × tan(Δθ)
当倾角很小时，可以近似表示为：
u ≈ H × Δθ(rad)
实际桥墩可能同时存在墩身弯曲、基础转动、基础沉降、水平位移和局部结构变形，因此在缺少明确结构模型的情况下，不应直接将倾角换算为墩顶水平位移。
7. 温度影响分析
桥梁结构受到昼夜和季节温度变化影响，可能产生周期性姿态变化。平台可将倾角与温度数据放在统一时间轴分析，在积累足够稳定期数据后逐步形成桥墩正常温度响应基线。
8. 异常数据处理
平台可根据项目数据特点采用中值滤波、滑动窗口、合理变化率检查以及连续样本确认等方法降低单点跳变造成的误报。原始数据应完整保存，以便后期追溯。
9. 多点关联分析
对于同一桥梁多个桥墩，应比较单个测点、同一桥墩多个测点以及相邻桥墩之间的变化关系。
如果只有一个测点突然变化而相关测点均稳定，应首先检查设备和安装状态；如果多个相关测点同时出现相同方向的持续变化，则应提高工程关注等级。
10. 多参数综合分析
对于重要桥梁，可综合考虑倾角累计变化、变化速率、多点空间相关性、环境因素以及沉降、位移、裂缝等其他监测结果建立综合异常评价。
算法的主要作用是从大量监测数据中识别值得进一步关注的变化，不替代桥梁专业人员、设计单位、检测机构或管理单位作出结构安全鉴定。
八、系统功能设计
1. 项目管理
建立桥梁、桥跨、桥墩、测点和设备之间的层级关系，形成完整数字化监测档案。
2. 实时监测
显示三轴倾角、三轴加速度、设备温度、电量和通信状态等实时数据。
3. 基准管理
保存各测点初始姿态、基准建立时间以及基准调整记录，保证长期数据具有可比性。
4. 历史数据查询
支持按时间、桥梁、桥墩和测点查询历史监测数据。
5. 趋势分析
形成小时、日、周、月和年度趋势曲线，分析结构缓慢变化及长期演化规律。
6. 变化速率分析
计算不同时间尺度下的姿态变化速率，用于辅助识别异常加速过程。
7. 多点对比
对同一桥墩、同一桥跨或者同一桥梁多个监测点进行曲线对比，判断局部变化和整体变化之间的关系。
8. 工况事件管理
记录施工、洪水、地震、车辆或船舶碰撞、维修加固等重要事件，并与监测数据建立时间关联。
9. 告警管理
根据累计变化量、变化速率、连续超限次数以及组合条件产生不同等级的告警。
10. 告警闭环
记录告警确认、现场复核、处理意见、现场照片以及最终关闭结果。
11. 运维管理
统一管理设备在线率、电量、离线时间、数据完整率和参数修改记录。
12. 数据服务
支持监测数据查询、报表生成、数据导出及第三方平台接口对接。
九、硬件组成与配置方案
1. 无线倾角监测终端

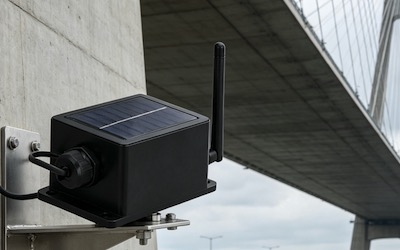

采用S-CGTS无线倾角监测终端，负责三轴倾角、三轴加速度、设备温度、电量及通信状态采集，并通过4G网络上传至服务器。
2. 安装固定结构
根据桥墩混凝土结构、钢结构或现场实际安装条件配置安装底板、刚性转接板、不锈钢紧固件或化学锚栓。
安装结构自身必须具有足够刚度，避免安装支架松动、热变形或机械振动被误判为桥墩姿态变化。
3. 通信系统
标准方案采用4G蜂窝网络。项目实施前应明确运营商、SIM卡方式、服务器地址、通信端口、数据协议以及异常重传要求。
4. 供电系统
S-CGTS采用内置电池供电，并通过顶部小型太阳能板进行日常补能。
桥梁桥墩安装环境可能长期处于桥面、盖梁或者其他结构阴影区域，因此项目设计阶段必须评估设备安装位置的有效日照条件。
在桥底、高架桥下、峡谷或长期无有效日照的位置，应根据实际上报周期、通信条件和项目运行年限重新评估供电方案，必要时采用外部供电或其他项目级供电配置。
5. 服务器及监测平台
设备数据可以接入欣仰邦物联网监测平台，也可按照项目约定的数据协议接入业主已有的桥梁养护管理平台、结构健康监测平台或者第三方物联网平台。
6. 扩展监测配置
根据桥梁结构和项目风险特点，可增加GNSS位移监测、沉降监测、裂缝监测、应变监测、振动监测、结构温度监测、水位监测、基础冲刷监测和视频监控。
十、核心设备参数
核心设备采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃，技术规格参考条件为-40℃至+85℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
上报周期：默认2小时一次，可根据项目要求配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，配合顶部太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线、突出接头及项目安装附件。
重量：约250 g，不含包装及项目安装支架。
涉及具体项目验收时，应以双方确认的技术协议、出厂检验记录、校准文件和现场安装条件为准。
十一、软件平台与数据展示
1. 项目总览
集中显示桥梁、桥墩、监测点、在线设备、离线设备、告警设备及最后数据时间等信息。
2. 桥梁数字化档案
按照桥梁、桥跨、桥墩、测点和设备建立层级关系，并保存设备编号、安装位置、安装方向、安装时间、现场照片和初始基准。
3. 实时数据
显示X、Y、Z轴角度、相对基准变化量、三轴加速度、设备温度、电量和通信状态。
4. 历史趋势
支持不同时间尺度下的倾角变化、累计变化量、变化速率以及设备运行状态查询。
5. 多点数据对比
可对同一桥墩不同位置、不同桥墩或者同一桥跨范围内多个测点进行趋势对比。
6. 告警中心
保存告警时间、测点、监测指标、告警等级、确认人员、处理过程及最终处置结果。
7. 运维管理
显示设备电量、在线率、离线时间、最后上报时间和数据完整率。
8. 数据接口
支持数据查询、CSV或Excel数据导出以及按照项目接口规范向第三方系统转发数据。
十二、数据分析与智能应用
1. 原始值与变化量分离
平台分别保存设备原始角度、初始基准及相对变化量，避免将设备绝对安装角度直接理解为桥墩结构变形。
2. 累计变化分析
计算桥墩姿态相对于初始稳定状态的累计变化，重点识别长期持续向同一方向发展的变化过程。
3. 变化速率分析
计算小时、日或者项目规定时间尺度内的变化速率。相同的累计变化量如果发生在不同时间尺度，其工程意义可能完全不同。
4. 趋势识别
根据项目需要，可采用移动平均、滑动中位数、趋势拟合、变化点检测等方法辅助识别长期漂移及趋势突变。
5. 温度关联分析
将温度和倾角数据进行时间关联，逐渐建立桥梁正常运行状态下的温度响应特征，从而识别明显脱离正常规律的持续变化。
6. 空间关联分析
分析同一桥墩不同位置、相邻桥墩以及同一桥跨多个测点之间的变化一致性，辅助判断单点异常与整体结构变化之间的区别。
7. 工况关联分析
将基坑开挖、盾构施工、洪水、地震、碰撞、维修加固以及其他重要事件与监测数据建立时间关联，辅助解释异常原因。
8. 多参数融合分析
当系统同时接入沉降、GNSS、裂缝、应变、水位、冲刷等数据后，可将不同类型监测结果进行综合分析，提高结构状态判断的可靠性。
9. 数据驱动巡检
通过长期监测数据确定重点桥墩和重点时间段，使传统固定周期巡检逐渐形成“日常巡检与数据异常重点复核相结合”的管理方式。
十三、预警机制与决策支撑
桥墩倾角预警不建议采用单一固定角度作为所有桥梁统一的安全判断标准。本方案建议综合考虑累计变化量、变化速率、连续超限、多点相关性、外部工况以及其他监测参数。
1. 一级关注提示
当单次数据明显偏离历史稳定区间、出现异常跳变或者设备运行状态异常时，系统产生关注提示。
首先检查数据连续性、设备电量、通信状态、环境温度以及参数修改情况。
2. 二级趋势预警
当累计倾角变化达到项目关注条件，连续多个采样周期保持同一方向变化，或者变化速率明显高于历史稳定状态时，进入趋势预警。
应加强数据观察，并结合相邻监测点及现场情况安排复核。
3. 三级工程报警
当倾角持续发展、变化速率增加、多个相关测点同时出现一致变化，或者同时伴随沉降、位移、裂缝等其他异常时，应进行现场检查和必要的专项检测。
4. 四级应急响应
当确认桥墩出现快速、持续且具有明显工程意义的异常变化，并获得其他监测数据、现场病害或专项检测结果支持时，应根据桥梁管理单位应急预案采取相应措施。
具体预警阈值应根据桥型、桥墩结构、设计控制指标、历史监测数据、监测精度和桥梁风险等级确定，不宜直接套用统一固定值。
推荐的告警处置流程为：数据异常 → 数据质量检查 → 设备状态检查 → 相邻测点对比 → 现场巡查 → 人工复测 → 加密监测 → 专项检测 → 专业研判 → 工程处置 → 记录归档。
十四、项目实施方案
1. 前期资料收集
收集桥梁设计及竣工图纸、桥型、跨径、桥墩形式、墩高、基础形式、地质资料、历次检查报告、病害记录、维修加固记录以及周边施工和水文资料。
2. 现场踏勘
调查桥墩实际结构形式、安装基面、移动通信覆盖、太阳照射条件、施工通道、防破坏要求以及后期维护可达性。
3. 测点设计
根据桥墩结构、既有病害、风险等级和项目目标确定监测桥墩数量、测点数量、安装位置、安装方向及安装高度。
4. 通信测试
在设备计划安装位置测试实际运营商网络，避免设备安装完成后出现长期通信不稳定问题。
5. 供电评估
检查设备安装位置的全天有效日照情况，对于长期处于桥面或盖梁阴影下的位置，应提前确定相应供电策略。
6. 设备安装
确认安装位置属于桥墩稳定主体结构，清理安装面，根据基材使用适当紧固件或刚性转接板。
按照桥梁纵桥向和横桥向确定设备安装方向，完成紧固后检查设备壳体、安装基座、太阳能板、天线和防水接头。
安装完成后拍摄全景、近景和方向照片，并记录桥梁名称、桥墩编号、测点编号、安装时间、安装方向及初始数据。
7. 平台建档
在监测平台中建立桥梁、桥墩、测点和设备档案，并将设备编号与现场安装位置一一对应。
8. 初始基准建立
设备安装完成后连续采集稳定期数据，在确认设备固定、通信和数据状态正常后建立初始基准。
9. 告警功能测试
通过现场可控测试或软件模拟方式验证数据变化方向、告警触发、信息通知和告警恢复逻辑。
10. 试运行
试运行阶段重点检查数据稳定性、通信在线率、电量趋势、温度影响、数据完整率及异常值情况，并根据实际监测结果调整上报周期和分析参数。
11. 项目验收
项目验收资料宜包括设备清单、测点清单、安装记录、现场照片、初始基准、通信测试记录、平台功能测试记录、告警测试记录、操作培训资料和项目验收文件。
十五、运维服务保障
1. 平台运行检查
定期检查设备在线率、电量趋势、数据完整率、异常数据数量以及最后上报时间。施工期、汛期或者异常发展阶段应提高检查频次。
2. 现场设备维护
定期检查安装基座、紧固件、天线、防水接头、设备壳体和太阳能板，及时处理松动、破损、积尘或遮挡等问题。
3. 基准复核
设备受到碰撞、拆卸、迁移、桥墩维修或者重大施工作业影响后，应重新检查安装基准。
4. 参数修改管理
上报周期、零点、阈值等关键参数修改应记录修改时间、修改人员、修改前参数和修改后参数。
5. 数据备份
原始监测数据、告警记录、处置记录和设备维护记录应长期保存，并与桥梁技术档案关联。
6. 故障处理
设备离线时可按照服务器状态、运营商网络、SIM卡、天线、设备供电和设备本体的顺序进行排查。
监测数据异常时可按照原始数据、设备状态、环境温度、安装基座、相邻测点、其他结构监测参数和现场结构状态的顺序进行检查。
十六、项目优势与方案价值
1. 从人工抽样检查升级为连续监测
系统能够形成连续数月甚至数年的监测曲线，使桥墩姿态变化过程具有可追溯性。
2. 无线部署减少现场布线
一体化终端集成监测、通信、电池和太阳能补能，适用于桥墩分布较远、现场布线困难的工程环境。
3. 单点独立运行
各桥墩监测点独立供电和通信，单个监测点发生故障不会影响其他测点运行。
4. 支持分阶段建设
可以优先对重点桥墩进行监测，并根据后续风险变化逐渐增加监测点。
5. 从实时数值升级为趋势分析
系统不仅显示当前倾角，还分析初始基准、累计变化、变化速率和多点空间关系。
6. 结构监测与设备状态同步管理
倾角、加速度、温度、电量和通信状态同时上传，有利于区分结构变化、环境扰动和设备运行异常。
7. 支持多参数扩展
可根据项目需要与GNSS、沉降、裂缝、应变、水位、冲刷和视频监测系统形成综合桥梁结构监测体系。
8. 支持第三方系统接入
设备采用TCP及JSON类数据传输方式，可根据项目接口协议与现有桥梁养护平台、物联网平台或第三方系统进行数据对接。
9. 建立长期数据资产
长期记录桥墩在不同季节、温度、水位、交通荷载及施工环境下的状态，为后续桥梁检测和养护提供历史基线。
十七、应用场景
高速公路桥梁：用于高速公路重点桥墩及重要桥梁长期姿态监测。
国省干线桥梁：用于既有公路桥梁重点墩柱、病害桥墩和养护关注部位长期监测。
城市高架桥：用于城市交通密集区域桥墩长期在线监测，并评估周边地铁、基坑及市政工程施工影响。
跨河跨江桥梁：用于涉水桥墩姿态监测，并可与水位和基础冲刷监测联合应用。
山区高墩桥梁：用于高墩、高架及复杂地质环境下桥墩长期姿态变化监测。
施工影响区桥梁：适用于深基坑、盾构、顶管、爆破、桩基施工等工程对既有桥梁影响的保护性监测。
病害桥墩：用于已经出现沉降、裂缝、偏移或者疑似异常变形桥墩的加密监测。
桥梁维修加固：用于维修加固前、施工过程中及加固后的结构姿态连续监测。
灾后应急监测：适用于洪水、地震、车辆碰撞、船舶撞击或滑坡等事件发生后的桥墩持续监测。
十八、效益分析
1. 提高信息连续性
传统人工巡检只能获得离散时间点数据，自动监测能够形成连续时间序列，更有利于判断结构长期变化过程。
2. 提高异常识别能力
通过累计变化量、变化速率和多点关联分析，可以比单次人工测量更早发现持续性异常趋势。
3. 提高巡检针对性
管理人员可以根据监测数据确定需要重点复核的桥墩，减少无目标现场检查。
4. 减少部分现场布线工程
对于桥墩分散、布线困难的项目，无线独立终端可以减少长距离供电和通信线缆。
5. 提高设备维护效率
通过平台远程掌握设备电量、在线率和数据完整情况，可以更加合理地安排现场维护。
6. 提高系统扩展能力
桥梁风险发生变化时，可以逐步增加新的无线监测点，而无需整体改造原有通信总线。
7. 建立桥梁长期数据档案
连续监测数据能够形成桥梁不同生命周期阶段的历史资料，为后续检测、维修和养护决策提供基础数据。
项目经济性不应仅比较单台设备采购价格，还应综合考虑现场布线、供电施工、交通组织、安装人工、通信费用、平台服务、人工巡检和长期维护成本。
十九、标准规范与政策依据
桥梁桥墩倾角监测系统设计、设备选型、安装、调试、验收以及运行维护可根据项目实际情况参考相关国家标准、行业标准、项目设计文件和主管部门要求。
主要参考标准及技术文件包括：
- JT/T 1037-2022《公路桥梁结构监测技术规范》。
- JTG 5120-2021《公路桥涵养护规范》。
- GB 50982《建筑与桥梁结构监测技术规范》。
- GB 55018《工程测量通用规范》。
- GB 50026《工程测量标准》。
- SJ 20873《倾斜仪和水平仪通用规范》。
- JJF 1119《电子水平仪校准规范》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- 交通运输部关于公路桥梁安全耐久、结构健康监测及数字化管理的相关政策文件。
- 《公路长大桥梁结构健康监测系统建设实施方案》。
- 《进一步推进公路桥梁隧道结构监测工作实施方案（2024—2030年）》。
具体项目实施前应核对相关标准的现行有效版本，并根据桥梁所属行业、结构类型、设计文件以及主管部门要求确定最终执行标准。
二十、成功案例
案例一：某高速公路跨河桥重点桥墩长期监测
某高速公路跨河桥运行多年，部分桥墩长期受到河流水位变化和汛期冲刷影响。常规检查能够掌握桥墩表观状态，但缺少连续姿态变化数据，因此对部分重点涉水桥墩增加无线倾角监测。
项目在重点桥墩主体结构代表性位置布置无线倾角监测终端，分别建立纵桥向和横桥向监测基准，并同步记录三轴加速度、设备温度、电量和通信状态。
设备安装完成后首先进行稳定期连续监测，为每一个桥墩建立独立初始基准。进入汛期后，平台持续比较不同桥墩的累计倾角变化和变化速率，并将水位变化和人工巡检记录与监测数据进行时间关联。
通过长期监测，管理人员可以掌握重点桥墩在枯水期、汛期及不同温度条件下的正常姿态波动范围。当某桥墩数据明显偏离长期稳定区间时，可以优先安排现场复核和专项检查，提高桥梁养护巡检针对性。
案例二：某城市高架桥邻近深基坑施工监测
某城市地下空间工程深基坑施工距离既有高架桥部分桥墩较近。为了掌握基坑开挖和降水过程是否对既有桥墩产生影响，在临近基坑一侧的重点桥墩布置无线倾角监测终端。
施工开始前完成桥墩初始状态监测并建立稳定基线。项目施工过程中，对基坑分层开挖、支撑施工、降水、底板施工及回筑等关键工况进行时间记录。
平台将桥墩倾角变化、现场沉降监测以及施工工况放置在统一时间轴进行分析。当个别监测点出现短期变化时，可通过相邻桥墩数据、沉降数据和施工时间进行交叉验证，帮助技术人员判断数据变化是否具有持续性。
案例三：某山区高墩桥梁长期姿态监测
某山区桥梁桥墩高度较大，桥位区域昼夜温差明显，现场交通和地形条件导致人工频繁到场检查较为困难，因此选择部分重点高墩建立无线在线监测系统。
项目在重点桥墩设置无线倾角监测终端，连续采集三轴倾角、加速度、温度、电量和通信状态。
系统首先积累稳定期数据，分析昼夜温度变化条件下桥墩正常姿态波动范围，再逐渐形成各桥墩长期监测基线。
通过长期运行，项目形成“远程连续监测与异常重点巡查相结合”的管理方式，为山区高墩桥梁长期养护提供持续数据支持。
案例四：某既有桥梁异常桥墩加密监测
某既有桥梁定期检查中发现一处桥墩存在局部裂缝，并疑似存在姿态变化。为判断异常是否仍在持续发展，在该桥墩增加多点倾角监测，同时布设裂缝监测设备，并保留人工沉降和位移复测手段。
监测平台重点分析倾角累计变化量、变化速率和裂缝宽度发展趋势，并定期与人工测量结果进行交叉验证。
通过多个监测指标联合分析，可以判断当前病害属于历史稳定状态还是仍在持续发展，为后续是否开展专项检测和维修加固提供数据依据。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- JT/T 1037-2022《公路桥梁结构监测技术规范》。
- JTG 5120-2021《公路桥涵养护规范》。
- GB 50982《建筑与桥梁结构监测技术规范》。
- GB 55018《工程测量通用规范》。
- GB 50026《工程测量标准》。
- SJ 20873《倾斜仪和水平仪通用规范》。
- JJF 1119《电子水平仪校准规范》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- 交通运输行业关于公路桥梁结构健康监测、安全耐久及数字化管理的相关技术文件。
本方案用于桥梁桥墩倾斜倾角监测项目的技术交流、方案设计、项目选型及系统集成参考。具体监测点数量、设备量程、安装位置、采样周期、数据上报周期、报警指标、供电方式和通信方式，应根据桥梁结构形式、现场环境、项目监测目的、设计文件和技术协议确定。
桥墩倾角监测属于桥梁结构状态监测手段之一，不替代桥梁定期检查、专项检测、结构验算或者法定安全鉴定。
