一、项目背景与行业痛点
山体滑坡是我国山区、丘陵地区及工程建设区域常见的地质灾害类型之一。滑坡的形成和发展通常受到地形地貌、岩土体结构、地下水、持续降雨、地震、人类工程活动、坡脚开挖、坡顶加载以及长期风化等多种因素共同影响。滑坡从局部变形到整体失稳往往具有一定发展过程。部分滑坡在发生明显破坏之前，会出现地表裂缝扩展、坡体局部倾斜、地表位移增加、地下水变化、坡脚鼓胀、挡墙变形以及树木或构筑物姿态改变等现象。因此，对已查明地质灾害隐患点及重点风险斜坡开展长期自动化监测，是掌握坡体变形过程、识别异常发展趋势和开展地质灾害风险管理的重要技术手段。
倾斜监测可以将坡体代表性位置的局部姿态变化转化为连续数字数据，通过长期比较倾角变化方向、累计变化量、变化速率以及不同测点之间的空间关系，为滑坡变形趋势分析提供辅助依据。需要明确的是，倾角监测设备直接测量的是设备安装位置的姿态变化，并不能单独直接判断整个山体是否即将发生滑坡。实际滑坡监测应根据地质条件、滑坡规模、变形模式和风险等级，将倾角数据与地表位移、裂缝、深部位移、降雨、地下水、土壤含水率、孔隙水压力以及视频等监测信息综合分析。
1. 人工巡查难以形成连续监测过程
传统地质灾害隐患点主要依靠人工巡查、定期测量和群众观察。人工巡查能够发现明显裂缝、局部坍塌、坡体鼓胀等宏观异常，但存在时间间隔，难以持续掌握夜间、持续降雨期间以及无人值守时段的变化过程。
2. 滑坡早期变形可能较缓慢
部分滑坡在较长时间内表现为缓慢蠕变，单次现场检查可能难以判断其是否正在持续发展。只有形成连续时间序列，才能进一步分析累计变化和变化速率。
3. 地质灾害隐患点通常分布分散
滑坡隐患点大量分布在山区、公路沿线、村镇周边、水库库岸及工程建设区域，部分区域供电困难、通信线路敷设距离长，传统有线监测系统建设和维护成本较高。
4. 降雨等外部因素影响明显
持续降雨和短时强降雨可能导致坡体含水率增加、地下水位升高、孔隙水压力变化和岩土体强度下降。只分析倾角变化而不结合降雨、水文及地下水信息，难以全面解释滑坡变形原因。
5. 单个监测点不能代表整个滑坡体
滑坡具有明显空间差异。滑坡后缘、中部、前缘及两侧边界可能表现出不同的变形特征。因此监测点应根据滑坡分区和主要变形方向进行布设，而不能简单采用等距离均匀布点。
6. 固定阈值容易产生误报或漏报
不同滑坡的规模、结构、岩土性质、变形阶段和监测点安装条件不同，不适合使用同一个倾角阈值作为所有地质灾害隐患点的统一预警标准。
7. 监测数据与现场处置容易脱节
地质灾害监测的最终目的不是获得大量传感器数据，而是根据数据变化及时开展人工核查、加密监测、风险研判和人员避险等工作。因此系统必须建立监测、预警、复核和处置闭环。
二、建设目标与监测目标
1. 建设目标
建设山体滑坡地质灾害隐患倾斜自动化监测系统，对滑坡后缘、中部、前缘及其他重点变形区域进行长期姿态监测，通过无线通信和监测平台形成连续数据，实现滑坡局部姿态变化的远程感知、趋势分析和异常预警。
- 建立滑坡重点区域长期连续监测体系。
- 掌握代表性监测点坡体姿态变化方向和变化过程。
- 建立各监测点初始稳定基准。
- 计算累计倾角变化量和单位时间变化速率。
- 识别持续变化、突变、变化加速和多点同步变化。
- 结合降雨、裂缝、位移和地下水等数据开展综合分析。
- 实现设备在线状态、电量和数据完整率统一管理。
- 建立异常监测、人工核查、风险研判和处置闭环。
- 形成地质灾害隐患点长期监测数据档案。
2. 监测目标
坡体倾角变化监测：持续监测代表性位置在不同方向上的姿态变化，掌握局部坡体长期倾斜趋势。
累计倾角变化监测：计算当前姿态相对于初始稳定状态的累计变化量，识别持续单方向发展的变形过程。
倾角变化速率监测：分析单位时间内倾角变化速度，重点关注由缓慢变化向加速变化发展的趋势。
三轴加速度监测：辅助识别坡体局部突然运动、落石冲击、设备扰动或其他明显运动事件。
温度监测：记录设备运行温度，为长期监测数据解释和设备状态判断提供辅助信息。
设备运行状态监测：持续掌握设备电量、通信、在线情况及最后数据时间，提高监测系统长期运行可靠性。
三、需求分析
1. 长期无人值守监测需求
多数滑坡隐患点位于山区或交通不便区域，难以进行高频人工巡查，因此监测终端应能够长期自动运行，并具备低功耗、自动采样、无线传输和远程管理能力。
2. 多点空间监测需求
滑坡变形具有空间差异，应根据滑坡后缘、主滑方向、中部、前缘、两侧边界及已有裂缝等特征布置不同监测点，通过多点数据比较识别局部变形与整体变形。
3. 基准管理需求
倾角监测主要关注相对于初始稳定状态发生的变化，因此系统应同时保存原始倾角、初始基准和累计变化量。
4. 降雨联动分析需求
对于降雨诱发型滑坡，应同步采集降雨量，并分析降雨开始时间、累计雨量、短时雨强与坡体倾角变化之间的时间关系。
5. 多参数综合监测需求
对于风险等级较高、变形明显或威胁人口较多的隐患点，不宜单独采用倾角监测。应根据实际情况与GNSS、裂缝计、深部测斜、雨量计、土壤含水率、地下水位、孔隙水压力及视频监控等手段联合应用。
6. 野外环境适应需求
现场设备需要长期承受雨雪、泥水、日晒、昼夜温差、雷电和野外环境影响，因此设备安装、防护、供电及通信方案需要针对户外长期运行条件设计。
7. 数据可靠性需求
野外监测中可能出现基座松动、动物碰撞、落石撞击、植被影响、通信中断和供电不足等问题，因此结构变化数据必须与设备运行状态共同分析。
四、总体解决方案
系统采用“地质调查与风险分析、监测点布设、倾角自动感知、边缘数据处理、无线通信、平台集中管理、多参数分析、分级预警、人工复核和应急处置”的总体技术路线。
根据滑坡地质结构、主要变形方向、已有裂缝、历史变形情况及威胁对象，在滑坡后缘、中部、前缘和重点变形区域布设无线倾角监测终端。
设备按照设定周期自动唤醒，采集三轴倾角、三轴加速度、温度、电量和设备状态信息，通过内部控制单元进行数据处理和缓存，再通过4G无线网络向监测服务器上传。
监测平台为每一个监测点建立初始基准，持续计算倾角累计变化、变化速率和发展趋势，并对同一滑坡体不同位置的数据进行空间关联分析。
对于完整的滑坡自动化监测系统，可进一步接入GNSS地表位移、裂缝、深部位移、雨量、地下水位、土壤含水率、孔隙水压力和视频监控等数据，构建多参数地质灾害监测体系。
系统总体数据链路为：滑坡体状态变化 → 倾角及多参数传感器感知 → 边缘采集处理 → 无线数据传输 → 监测平台 → 基准管理 → 累计变化分析 → 变化速率分析 → 降雨关联分析 → 多点空间分析 → 分级预警 → 人工核查 → 风险研判 → 应急处置。
五、系统架构设计
1. 感知层
感知层负责采集滑坡体及外部环境的物理参数。核心设备为无线倾角监测终端，并可根据项目需要扩展GNSS位移、裂缝、雨量、地下水、土壤水分、孔隙水压力、深部测斜和视频等设备。
2. 边缘采集层
无线倾角监测终端内部完成传感器采样、数据滤波、数据缓存、低功耗控制、异常触发及通信管理，并按照设定策略自动唤醒。
3. 通信层
标准无线倾角终端通过4G蜂窝网络向服务器发送监测数据。项目建设前应对实际安装位置进行运营商网络覆盖测试。
对于深山、峡谷及移动通信盲区，应根据现场通信条件配置适合项目的通信系统。其他通信方式应作为项目级配置单独设计。
4. 平台层
平台完成隐患点管理、设备管理、实时监测、历史数据、趋势曲线、多点对比、告警管理、设备运维、数据导出和第三方接口等功能。
5. 数据分析层
根据监测数据计算累计变化量、变化速率、连续变化时间、多点相关性以及降雨等诱发因素与变形之间的关系。
6. 应用决策层
数据分析结果最终用于地质灾害巡查、加密监测、风险研判、预警信息发布以及必要情况下的人员转移和应急处置。
六、监测内容与监测方法
1. 滑坡后缘倾斜监测
滑坡后缘通常是拉张变形和裂缝发育的重要区域。可在主要后缘裂缝附近、稳定且具有代表性的监测基座上设置倾角监测点，观察后缘局部地表姿态变化。
2. 滑坡中部倾斜监测
在主滑方向中部选择具有代表性的区域布设监测点，用于观察滑体主体姿态变化过程。
3. 滑坡前缘倾斜监测
滑坡前缘可能出现挤压、鼓胀和局部变形，可结合现场地形和已有变形迹象设置监测点。
4. 滑坡两侧边界监测
对于边界明确的滑坡，可在两侧剪切边界或明显变形区域设置监测点，分析不同区域的空间变化差异。
5. 裂缝附近姿态监测
对于已存在明显拉张裂缝的位置，可结合裂缝监测设备，在裂缝附近稳定区域增加倾角监测点。
6. 挡墙、抗滑桩及地表构筑物倾斜监测
滑坡隐患区域内如存在挡土墙、抗滑桩、监测墩或其他与坡体变形相关的工程构筑物，可将无线倾角设备固定于代表性位置，长期观察构筑物姿态变化。
7. 三轴加速度辅助监测
记录三个方向的加速度信息，用于辅助识别突发运动、落石冲击、设备碰撞或明显振动事件。
8. 设备运行状态监测
同步监测设备温度、电量和通信状态，为长期无人值守运行和异常数据判断提供基础。
9. 监测点布设原则
监测点位置应根据地质调查和滑坡变形特征确定，不能仅按照固定距离均匀布置。
重点考虑滑坡后缘裂缝、主滑方向、滑体中部、前缘、两侧边界、已有变形区及重要威胁对象附近区域。
倾角设备必须安装在具有足够稳定性和代表性的刚性基座上。对于自然土质坡面，可根据现场条件设置监测墩、埋设式刚性基础或其他可靠固定结构。
不宜直接将设备固定于松散表土、浮石、树木、植被根系、临时构筑物或容易受到人员和动物扰动的位置。
七、技术原理与算法模型
1. MEMS倾角测量原理
无线倾角监测终端内部MEMS三轴测量单元通过感知重力方向与设备坐标系之间的关系获得设备姿态角。
当监测设备与坡体代表性刚性基座可靠连接后，安装位置发生姿态变化时，设备姿态同步变化，因此可以通过长期连续倾角数据观察该位置的局部变形趋势。
倾角监测反映的是监测点附近的姿态变化，并不直接等同于整个滑坡体的位移量，也不能单独直接判断滑面是否已经发生整体失稳。
2. 初始基准模型
设备稳定安装后记录X、Y、Z方向的初始角度，分别定义为θx0、θy0和θz0。
任意时刻相对于初始状态的变化量为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
工程应用中通常重点关注相对于稳定基准的变化量，而不是安装后的绝对角度。
3. 合成倾角变化
对于两个主要水平正交方向，可以根据项目坐标定义计算合成倾角变化：
Δθr(t) = √[Δθx(t)² + Δθy(t)²]
合成值用于表示总体变化幅度，但各方向数据仍应独立保存，以判断坡体主要变形方向。
4. 倾角变化速率
倾角变化速率可表示为：
Vθ = [Δθ(t₂) - Δθ(t₁)] / (t₂ - t₁)
累计倾角描述监测点已经发生多少姿态变化，而变化速率反映变形正在以多快的速度发展。
在滑坡监测过程中，一个监测点长期处于较小范围波动与连续向同一方向变化具有不同工程意义。特别是当变化速率持续增加时，应提高关注程度。
5. 变化加速度分析
可进一步计算倾角变化速率的变化：
Aθ = [Vθ(t₂) - Vθ(t₁)] / (t₂ - t₁)
该指标可用于辅助判断坡体局部姿态变化是否出现加速趋势，但不能单独作为滑坡临滑判据。
6. 倾角与位移关系
对于监测墩、挡墙、抗滑桩等几何关系明确且可以近似视为刚体转动的构件，在明确旋转中心和有效长度的条件下，可根据几何关系估算相应位移。
天然滑坡体通常具有复杂变形模式，可能同时发生平移、旋转、剪切和局部变形，因此不宜将坡面倾角直接换算为整个滑坡体位移。
7. 时间趋势分析
系统应分别保存实时值、历史值、累计变化量、变化速率和长期趋势。
平台可根据实际监测数据采用滑动平均、中位数、趋势拟合或变化点识别等方法辅助发现缓慢持续变形。
8. 降雨关联分析
对于降雨诱发型滑坡，应将小时雨量、累计雨量、前期降雨和倾角变化置于统一时间轴进行分析。
如果多个监测点在持续降雨后出现方向一致的持续变化，并且变化速率逐步增加，其工程关注程度通常高于单个测点一次短时变化。
9. 多点空间关联分析
系统应分析滑坡后缘、中部、前缘以及左右边界监测点之间的空间变化关系。
如果只有单个监测点出现突变，应首先核查设备、安装基座、落石碰撞、动物扰动及局部表土变化等因素。
如果多个不同区域监测点持续出现方向和时间上具有相关性的变化，则应结合其他监测参数进一步研判坡体整体活动情况。
10. 多参数综合分析
对重要地质灾害隐患点，可综合分析倾角、GNSS位移、裂缝、深部位移、降雨、地下水、土壤含水率和孔隙水压力等数据。
完整的工程逻辑应为：监测参数变化 → 判断变化是否真实 → 分析变化趋势 → 判断不同参数之间是否存在相关性 → 结合现场地质条件和诱发因素 → 开展风险研判。
八、系统功能设计
1. 隐患点档案管理
建立地质灾害隐患点、监测区域、监测点和监测设备之间的层级关系，并保存隐患点类型、规模、威胁对象及基础资料。
2. 实时数据监测
显示各测点三轴倾角、三轴加速度、温度、电量及设备在线状态。
3. 初始基准管理
保存设备安装后的稳定基准、基准建立时间及后续基准调整记录。
4. 历史数据查询
支持按照隐患点、监测点和时间范围查询历史监测数据。
5. 趋势分析
形成小时、日、周、月及年度趋势数据，观察坡体局部姿态长期变化。
6. 变化速率分析
根据连续监测数据计算单位时间倾角变化速率，识别异常加速趋势。
7. 多点对比
同时比较滑坡不同区域多个测点的数据变化，观察变形空间分布。
8. 降雨联动分析
当系统配置雨量设备时，将降雨过程与坡体变形数据放置在统一时间轴进行分析。
9. 多参数综合分析
可进一步接入GNSS、裂缝、地下水、孔隙水压力、土壤水分等监测数据，实现多参数联合分析。
10. 分级告警
根据累计变化、变化速率、连续变化时间及多个监测参数组合条件生成不同等级的监测提示和告警。
11. 告警闭环
记录告警产生、人工确认、现场核查、处置意见、现场照片和最终关闭结果。
12. 运维管理
集中管理设备在线率、电量、最后上报时间、数据完整率及参数修改记录。
13. 数据服务
支持监测数据查询、数据导出、周期报告以及与自然资源或其他地质灾害管理平台进行接口对接。
九、硬件组成与配置方案
1. 无线倾角监测终端

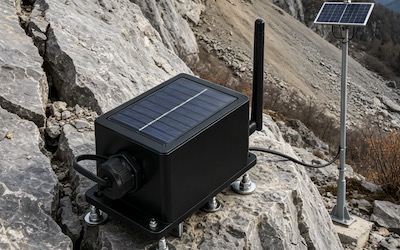

采用S-CGTS无线倾角监测终端，对滑坡代表性位置、监测墩、挡墙、抗滑桩或其他刚性监测对象进行三轴姿态监测。
2. 监测基础及安装结构
对于天然坡体，应根据岩土条件设置可靠监测基础，使终端能够真实反映目标位置的长期姿态变化。
对于混凝土挡墙、抗滑桩或其他工程构筑物，可根据基材采用不锈钢紧固件、化学锚栓或刚性转接板进行安装。
3. 无线通信系统
标准监测终端采用4G蜂窝网络上传数据。部署前应在实际设备安装位置测试运营商信号。
4. 供电系统
终端采用内置电池供电，并通过顶部小型太阳能板进行补能。
山区滑坡隐患点可能存在密林遮挡、北向坡面、峡谷阴影、连续阴雨或积雪等情况，因此项目实施前需要评估有效日照条件。
在日照不足、通信信号较弱或者需要高频上报的项目中，应根据运行要求调整采集通信策略，必要时采用项目级外部供电配置。
5. 雨量监测设备
对于降雨诱发型滑坡，建议配置自动雨量监测设备，获取实时雨量、小时雨量、累计雨量等数据。
6. GNSS地表位移监测
用于获取滑坡体代表性位置的三维空间位移，与倾角数据共同分析地表变形过程。
7. 裂缝监测设备
用于连续监测滑坡后缘或其他重点裂缝的张开和闭合变化。
8. 深部位移监测
根据项目需要设置深部测斜等监测手段，用于掌握坡体内部不同深度的横向位移及潜在滑动带变化。
9. 地下水及孔隙水压力监测
用于分析地下水活动与坡体变形之间的关系，特别适用于地下水对稳定性影响明显的滑坡。
10. 土壤含水率监测
用于掌握表层或不同深度土体含水状态，为降雨入渗和坡体水分变化分析提供数据。
11. 视频监控
在条件允许的隐患点设置视频监控，用于观察现场裂缝、局部坍塌、落石以及人员活动等情况，并辅助远程复核监测告警。
十、核心设备参数
核心倾角监测设备采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃，产品规格参考条件为-40℃至+85℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
上报周期：默认2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及项目安装附件。
设备重量：约250 g，不含项目支架和包装。
项目实际量程、监测周期、通信频率和其他配置应根据滑坡规模、变形特征、风险等级、现场通信条件及项目技术协议确定。
十一、软件平台与数据展示
1. 隐患点总览
集中显示隐患点名称、位置、在线设备数量、告警数量、设备状态及最后数据时间。
2. 地图管理
可在地图中标记地质灾害隐患点和各监测点位置，便于掌握区域监测设备分布。
3. 监测点详情
显示当前三轴倾角、初始基准、累计变化、变化速率、三轴加速度、温度、电量和通信状态。
4. 历史趋势
支持查询不同时间范围内的倾角变化过程，并形成小时、日、周、月及长期趋势。
5. 多点曲线对比
将滑坡后缘、中部、前缘及其他监测位置的数据进行叠加对比，观察不同区域的变形关系。
6. 降雨过程展示
当系统接入雨量监测设备时，可以将降雨过程与倾角变化曲线进行时间对比。
7. 多参数数据展示
当配置GNSS、裂缝、地下水、土壤含水率及其他设备时，可在同一隐患点中统一管理各类监测数据。
8. 告警中心
记录告警时间、监测点、监测指标、告警等级、确认人员、现场复核及处置结果。
9. 运维中心
集中管理设备在线率、电量、离线时间和数据完整率，为无人值守设备维护提供依据。
10. 数据接口
支持数据查询、CSV或Excel导出，并可根据项目接口规范向地质灾害监测预警平台或其他第三方系统传输数据。
十二、数据分析与智能应用
1. 基准变化分析
系统分别保存原始倾角、稳定基准及相对基准变化量，使技术人员能够直接观察各监测点累计变化情况。
2. 变化速率分析
计算不同时间尺度内的倾角变化速率，区分长期缓慢变化与短时间快速发展。
3. 趋势分析
对连续数据进行趋势识别，重点发现长期向同一方向发展以及变化速率不断增加的监测点。
4. 多点空间变化分析
比较滑坡不同区域监测点之间的时间和方向关系，判断异常属于单点局部变化还是多个区域共同变化。
5. 降雨关联分析
将倾角变化与小时雨量、累计雨量和前期降雨条件关联分析，识别坡体变形与降雨过程之间可能存在的时间关系。
6. 多源数据融合
将倾角、GNSS、裂缝、深部位移、地下水、土壤水分和孔隙水压力等数据进行综合分析，避免单一参数直接决定风险等级。
7. 异常事件识别
对于倾角突变，同时检查三轴加速度、设备状态和其他监测点情况，以区分真实坡体运动、设备碰撞、基座松动或局部扰动。
8. 监测数据驱动巡查
结合自动监测结果确定人工巡查重点区域，使巡查人员更加关注持续变化或数据异常的监测点。
9. 长期数据基线
随着监测时间增加，可逐步建立各隐患点在不同季节、降雨条件和水文环境下的正常变化区间，为后续异常识别提供历史参考。
十三、预警机制与决策支撑
山体滑坡监测预警不宜仅依据某一个固定倾角值进行判断。建议根据地质灾害隐患点特征，综合考虑累计变化量、变化速率、变化加速度、连续变化时间、多点相关性以及降雨、裂缝、位移和地下水等信息。
1. 一级关注
单个监测点出现明显偏离历史稳定范围的数据，但尚未形成连续发展趋势时，系统产生关注提示。
首先检查设备在线状态、电量、通信、温度、安装基座及是否存在人员、动物、落石等外部扰动。
2. 二级趋势预警
某监测点连续多个周期向同一方向变化，累计变化明显增加或者变化速率高于历史稳定状态时，应加强数据观察并安排现场核查。
3. 三级综合预警
当多个相关监测点出现具有空间一致性的持续变化，或者倾角变化同时伴随裂缝、GNSS位移、深部位移、地下水等其他指标异常时，应组织专业技术人员开展风险研判并加密监测。
4. 四级应急响应
当监测数据显示明显持续加速变化，同时现场出现裂缝快速扩展、坡脚鼓胀、局部坍塌等宏观异常，并经专业人员综合研判认为风险显著提高时，应按照当地地质灾害防治和应急预案启动相应处置措施。
具体预警等级名称、阈值、信息发布权限和应急处置流程，应依据所在地自然资源主管部门要求、项目监测设计和地质灾害应急预案确定。
推荐的监测处置流程为：监测异常 → 数据有效性检查 → 设备状态检查 → 相邻测点分析 → 降雨及其他监测参数分析 → 现场巡查 → 人工复测 → 加密监测 → 专业会商研判 → 必要情况下启动避险或应急处置 → 过程记录归档。
十四、项目实施方案
1. 基础资料收集
收集地质灾害调查资料、勘查报告、滑坡边界、滑动方向、滑坡规模、裂缝分布、历史变形、地下水、历年降雨及威胁对象等基础资料。
2. 现场调查
调查滑坡后缘、前缘、两侧边界、主要裂缝、地表变形迹象、排水情况、已有工程治理措施和监测设施。
3. 监测点深化设计
根据滑坡地质结构和变形特征确定倾角监测位置、数量及安装形式。重点监测区域不应仅依据固定间距确定，而应根据地质灾害专业调查结果布设。
4. 通信条件测试
在计划安装位置测试移动网络信号。不同坡面、山谷和植被条件可能造成明显通信差异，应在施工前确认。
5. 供电条件评估
调查监测点日照时间、坡向、植被遮挡和季节变化，评估太阳能补能条件。
6. 监测基础施工
天然坡体监测点应根据岩土条件设置适当的刚性监测基础，并确保基础能够代表目标位置的长期姿态变化。
7. 设备安装
设备按照约定方向固定于监测基础或目标构筑物，检查紧固状态、天线、太阳能板、防水接头及设备壳体。
每个点位应记录点位编号、经纬度、地质位置、安装方向、安装时间、现场照片和初始角度。
8. 平台建档
在平台建立隐患点、监测分区、测点和设备之间的对应关系，并上传现场照片和安装资料。
9. 初始基准建立
设备安装完成后应进行稳定期观测，确认基座稳定、设备运行正常后建立监测基准。
10. 告警测试
通过模拟数据或可控测试检查平台数据变化、告警生成、通知和处置记录功能。
11. 试运行
试运行期间重点检查数据稳定性、通信在线率、电量趋势、温度影响、数据完整率以及不同监测点之间的数据合理性。
12. 正式运行
根据隐患点风险等级和实际变化情况确定监测周期。在强降雨、汛期、明显变形或其他异常阶段，可根据项目策略适当提高数据采集和上报频率。
13. 项目验收
验收资料宜包括监测方案、设备清单、测点清单、安装记录、现场照片、初始基准、通信测试、平台功能测试、预警测试、培训资料和运行维护要求。
十五、运维服务保障
1. 平台日常检查
定期检查设备在线率、电量、数据完整率、异常数据数量和最后上报时间。
2. 汛期重点维护
进入汛期前应重点检查设备固定、供电、通信、防水以及雨量等关键监测设备运行情况。
3. 现场巡检
定期检查设备安装基础、紧固件、天线、防水接头、太阳能板和设备壳体，并观察周边是否出现新的裂缝、坍塌或地表扰动。
4. 基准检查
设备受到落石撞击、动物碰撞、人为移动、施工扰动或者监测基础发生明显变化后，应重新核查原有监测基准。
5. 参数管理
上报周期、零点及告警参数修改应记录修改时间、修改人员和修改前后参数。
6. 数据备份
原始监测数据、告警记录、现场核查、处置结果和设备维护记录应长期保存。
7. 故障处理
设备离线时可依次检查服务器、移动网络、SIM卡、天线、电量和终端设备。
出现异常倾角数据时，应依次检查原始数据、三轴加速度、设备状态、安装基础、现场环境、相邻监测点和其他监测参数。
十六、项目优势与方案价值
1. 实现地质灾害隐患点长期无人值守监测
系统可以长期自动采集数据，补充人工巡查在夜间、雨天和无人值守时段的数据空缺。
2. 将局部坡体姿态变化数字化
通过连续倾角数据形成监测点长期变化曲线，使细微变化过程能够被记录和分析。
3. 无线部署减少野外布线
一体化终端集成监测、通信、电池和太阳能补能，适合点位分散、布线困难的山区环境。
4. 支持多点分布式监测
不同监测点独立运行，可根据滑坡规模和风险变化逐步增加监测点。
5. 从单次数值升级为变化趋势分析
系统不仅查看当前角度，还分析累计变化、变化速率、空间相关性以及与降雨之间的关系。
6. 支持多参数联合应用
可与GNSS、裂缝、深部测斜、雨量、地下水、土壤水分、孔隙水压力和视频监控形成综合地质灾害监测体系。
7. 支持远程设备运维
设备在线、电量和通信状态统一进入平台，可减少无目标现场维护。
8. 为专业研判提供连续数据
监测系统不替代地质灾害专业判断，而是为地质人员提供连续、可追溯的数据基础。
9. 建立隐患点长期数据资产
长期监测可以逐步建立不同季节、降雨和水文条件下的正常变化基线，为未来风险识别提供历史资料。
十七、应用场景
自然山体滑坡隐患点：用于已经调查确认或需要重点关注的滑坡隐患区域长期自动化监测。
山区公路滑坡：用于高速公路、国省干线及山区道路沿线滑坡隐患监测。
村镇居民点后山滑坡：用于威胁居民区、学校及其他人口聚集区的山体滑坡隐患监测。
水库库岸滑坡：用于水库水位变化及降雨等因素影响下的库岸滑坡监测。
铁路沿线滑坡：用于山区铁路边坡和滑坡隐患区长期变形监测。
矿山边坡：用于露天矿、排土场等区域的坡体姿态变化监测。
工程建设边坡：用于道路、建筑、水利和其他工程建设形成的高边坡及滑坡隐患监测。
地震灾区次生滑坡：用于地震后不稳定斜坡和新形成滑坡隐患区域持续监测。
滑坡治理工程监测：用于抗滑桩、挡墙等治理工程施工期间及治理完成后的变形跟踪。
十八、效益分析
1. 提高监测连续性
由人工离散巡查转变为自动连续监测，使隐患点在夜间、降雨和无人值守时段仍能持续获得数据。
2. 提高异常发现效率
通过累计变化和变化速率分析，可及时识别持续发展趋势，为现场核查争取时间。
3. 提高巡查针对性
根据自动监测结果确定需要重点检查的区域，辅助优化人工巡查资源配置。
4. 降低野外布线工作量
无线独立监测终端可以减少部分长距离供电和通信线路施工。
5. 提高监测数据利用率
将实时值、累计变化、变化速率、降雨及多参数数据统一分析，使监测数据从简单展示转化为风险研判基础。
6. 提高运维效率
通过平台远程掌握电量、通信和数据完整性，可以提前发现设备维护需求。
7. 支撑地质灾害数字化管理
隐患点基础资料、监测数据、预警记录和现场处置过程可以统一归档，形成长期数字化监测档案。
十九、标准规范与政策依据
地质灾害滑坡倾斜监测系统设计、设备选型、布设、实施、预警和运行维护应依据项目所在地自然资源主管部门要求、隐患点调查勘查资料以及现行国家、行业和地方技术标准执行。
主要可参考以下标准和技术文件：
- DZ/T 0460-2023《地质灾害自动化仪器监测预警规范》。
- DZ/T 0221-2006《崩塌、滑坡、泥石流监测规范》。
- DZ/T 0439-2023《地质灾害监测预警设备检测技术要求》。
- DZ/T 0442-2023《地质灾害监测预警数据库建设规范》。
- DZ/T 0448-2023《滑坡崩塌泥石流灾害精细调查规范》。
- GB/T 32864-2016《滑坡防治工程勘查规范》。
- GB/T 38509-2020《滑坡防治设计规范》。
- DZ/T 0262-2014《集镇滑坡崩塌泥石流勘查规范》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
不同省、市可能制定有地质灾害专业监测、自动化监测、专群结合监测预警及设备布设相关地方标准，项目实施时应同时执行所在地现行地方规范和自然资源主管部门技术要求。
标准存在更新和修订的可能，正式项目设计、招标和验收前应核对现行有效版本。
二十、成功案例
案例一：某山区公路滑坡隐患点自动化监测
某山区公路沿线一处边坡在连续强降雨后出现后缘裂缝和局部挡墙变形。该区域坡高较大，人工巡查交通条件较差，为加强长期监测，在滑坡后缘、中部及前缘代表性位置设置无线倾角监测终端，同时配置自动雨量监测设备。
设备安装完成后建立各测点稳定基准。正常时期按照常规周期自动采集数据，进入汛期或持续降雨期间提高监测关注程度。
平台将倾角累计变化、变化速率和降雨过程进行时间关联，并对后缘、中部和前缘多个测点进行对比。
运行期间某次连续降雨后，滑坡中部和前缘多个测点同时出现缓慢同方向变化。系统产生趋势关注信息后，技术人员开展现场巡查，发现局部排水设施堵塞并有新形成细小裂缝，随后采取排水疏通和加密人工监测措施。
通过自动化监测，项目实现了由定期人工观察向“连续监测、异常核查、现场处置”的管理方式转变。
案例二：某村庄后山滑坡地质灾害隐患监测
某山区村庄后侧斜坡历史上曾出现地表裂缝，滑坡前缘距离居民房屋较近。为了加强汛期地质灾害风险管理，在后缘主裂缝附近、中部滑体和前缘分别设置自动化监测点。
系统配置无线倾角终端、裂缝监测、雨量监测和视频设备，通过无线网络将数据上传至监测平台。
日常状态下各监测点保持小范围波动。进入连续降雨阶段后，平台重点分析累计雨量、裂缝变化和倾角变化之间的关系。
当某监测点出现数据突变时，系统同时检查加速度和相邻测点数据，发现仅单点发生短时变化且加速度异常。现场核查后确认监测设备附近发生小型落石碰撞，并非滑坡体整体异常。
多参数和多点数据分析有效避免了将局部设备扰动直接判断为地质灾害异常。
案例三：某水库库岸滑坡监测
某水库库岸存在历史滑坡体，坡体变形可能同时受到降雨、地下水和库水位变化影响。项目在滑坡后缘、中部和前缘布置倾角监测点，并配置GNSS、雨量及地下水监测设备。
平台长期保存倾角、地表位移、降雨和地下水数据，并根据库水位调度时间记录重要水文工况。
经过持续监测逐渐建立不同季节和不同水位条件下的正常变化区间。当部分监测指标发生变化时，通过多参数对比判断其是否属于历史周期变化或新的持续变形趋势。
长期监测数据为库岸滑坡巡查、治理工程评估及后续风险分析提供了持续数据基础。
案例四：某滑坡治理工程抗滑桩倾斜监测
某山体滑坡完成抗滑桩和排水工程治理后，为验证治理工程长期运行状态，在部分代表性抗滑桩及滑坡体关键位置设置倾角监测终端。
抗滑桩监测终端固定于桩体可靠位置，长期观察桩体姿态变化；坡体监测点用于观察滑体局部变化，并结合雨量数据进行分析。
平台分别管理治理结构和自然坡体监测数据。当抗滑桩和滑坡体监测数据长期保持稳定时，可为治理工程运行状态评价提供辅助依据；若坡体和抗滑桩出现同步持续变化，则及时组织现场检查和专业分析。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- DZ/T 0460-2023《地质灾害自动化仪器监测预警规范》。
- DZ/T 0221-2006《崩塌、滑坡、泥石流监测规范》。
- DZ/T 0439-2023《地质灾害监测预警设备检测技术要求》。
- DZ/T 0442-2023《地质灾害监测预警数据库建设规范》。
- DZ/T 0448-2023《滑坡崩塌泥石流灾害精细调查规范》。
- GB/T 32864-2016《滑坡防治工程勘查规范》。
- GB/T 38509-2020《滑坡防治设计规范》。
- DZ/T 0262-2014《集镇滑坡崩塌泥石流勘查规范》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
本方案主要用于山体滑坡地质灾害隐患点倾斜自动化监测的技术交流、项目设计、系统集成和设备选型。实际项目的监测点数量、监测位置、设备量程、采样周期、数据上报周期、预警指标、供电方式和通信方式，应根据地质灾害调查勘查成果、滑坡规模、变形模式、威胁对象、风险等级和当地自然资源主管部门要求确定。
倾角监测属于滑坡地质灾害监测体系中的一种监测手段，不能单独替代地质灾害调查、勘查、稳定性评价和专业风险研判。对于重要或高风险隐患点，应结合地表位移、裂缝、深部位移、降雨、地下水及其他监测手段建立多参数综合监测体系。
