一、项目背景与行业痛点
大型立式储罐广泛应用于石油石化、化工、能源、油品储运、粮油、消防供水、工业液体储存及国家储备等领域。储罐通常具有直径大、储量高、连续运行时间长、基础荷载大等特点，其结构安全不仅与罐壁、罐底板、焊缝及附件状态有关，也与储罐基础长期沉降和罐体整体姿态密切相关。储罐建成投运后，在罐体自重、介质重量、反复充装与排空、地基固结、地下水变化、土体不均匀性、温度作用及周边工程施工等因素影响下，基础可能发生整体沉降、不均匀沉降、局部沉降和倾斜。
均匀沉降通常表现为整个储罐整体下沉，而差异沉降则可能导致基础环梁不同位置高程产生差异，使储罐出现整体倾斜、罐壁局部变形、罐底板附加应力、管口和连接管线附加载荷增加等问题。因此，大型储罐沉降监测不能只关注某一个测点的绝对高程，也不能只监测一个倾角值，而应同时分析储罐基础周边多个测点的沉降量、相邻测点差异、整体倾斜方向、倾斜程度、局部异常沉降以及长期发展速率。本方案主要面向大型地上立式圆筒形储罐，建立“罐体倾角监测＋基础沉降监测＋运行工况关联＋平台分析预警”的在线监测体系，实现储罐基础与罐体姿态长期连续监测。
1. 人工水准测量难以形成连续时间序列
传统储罐沉降通常通过定期水准测量获得。该方法可以获得较高质量的阶段性测量结果，但不同检测周期之间存在时间间隔，无法完整记录充装、排空、强降雨、地下水变化或者周边施工期间的短期沉降过程。
2. 单点沉降无法反映储罐整体状态
大型储罐基础通常为环形结构。即使某一个测点沉降量较小，也不能说明整个储罐基础稳定。应同时分析圆周多个测点之间的高程差和沉降差异。
3. 整体倾斜与局部沉降容易混淆
储罐可能发生近似整体倾斜，也可能仅在局部基础区域出现异常沉降。两种情况产生的监测曲线和工程意义不同，因此需要通过多点沉降数据拟合储罐基础整体沉降平面，并进一步分析偏离整体平面的局部沉降。
4. 充装和排空工况会影响基础响应
大型储罐在不同液位条件下基础承受的荷载存在明显变化。如果只分析沉降而不记录储罐液位、充装和排空过程，则难以判断部分变化属于正常荷载响应还是长期残余沉降。
5. 地基沉降可能具有长期发展过程
软土地基、回填土地基及复杂地基条件下，储罐投入运行后可能继续发生固结沉降。部分问题并非在短期内突然出现，而是经历长期缓慢积累。
6. 罐体倾角和基础沉降需要互相验证
罐壁倾角可以反映罐体安装位置的姿态变化，基础周边多点沉降可以反映基础变形分布。两类数据结合分析，可以提高整体倾斜与局部沉降识别能力。
7. 危险介质储罐对设备安全等级要求较高
石油、化工及其他易燃易爆介质储罐可能处于爆炸危险区域。现场监测设备的防爆等级、安装位置、电源和通信方式必须根据项目危险区域划分及相关规范确定，不能仅依据普通户外设备防护等级判断是否可以直接用于防爆区域。
二、建设目标与监测目标
1. 建设目标
建设大型储罐倾角与基础沉降自动化监测系统，对罐体整体姿态和基础圆周沉降进行长期在线监测，形成储罐从建设、试水、投运到长期服役阶段的连续变形数据。
- 建立储罐基础各沉降测点初始高程基准。
- 持续监测储罐基础圆周不同位置的沉降变化。
- 监测罐体纵横两个方向及空间姿态变化。
- 计算储罐平均沉降量、最大沉降量和差异沉降量。
- 分析相邻测点之间的沉降差和沉降梯度。
- 计算储罐整体倾斜大小及主要倾斜方向。
- 识别局部异常沉降和基础不均匀变形。
- 分析沉降和倾角变化速率。
- 将沉降数据与储罐液位、充排工况及环境因素关联分析。
- 实现异常告警、人工确认、现场复测和工程处置闭环。
- 建立大型储罐长期完整性监测数据档案。
2. 监测目标
基础绝对或相对沉降监测：掌握各监测位置相对于初始基准发生的竖向变化。
平均沉降监测：分析储罐基础整体随时间发生的平均下沉过程。
差异沉降监测：分析储罐不同方位之间的沉降差异，识别基础不均匀变形。
相邻点差异监测：重点关注相邻基础监测点之间的沉降差及变化趋势。
局部沉降监测：识别明显偏离基础整体沉降趋势的局部区域。
罐体倾斜监测：持续掌握罐体安装位置的姿态变化及倾斜方向。
沉降变化速率监测：分析单位时间沉降发展速度以及是否存在加速趋势。
运行工况关联监测：结合罐内液位、充装和排空过程分析基础受载后的沉降响应。
设备运行状态监测：监测设备在线状态、电量、通信情况和数据完整率，保证长期监测有效性。
三、需求分析
1. 多点圆周沉降监测需求
大型圆筒形储罐直径较大，需要沿基础圆周布设多个沉降监测点。测点数量及间距应根据储罐直径、基础形式、地基条件、设计要求和监测等级确定。
2. 高精度相对变形监测需求
储罐基础差异沉降分析重点关注不同测点之间的相对高程变化，因此沉降监测系统应具备稳定的长期重复性，并设置位于储罐影响区域之外的稳定基准。
3. 整体倾斜与局部变形识别需求
仅使用罐壁倾角数据难以判断倾斜来源，仅使用基础沉降数据又不容易直接观察罐体姿态，因此宜将罐壁倾角与基础沉降数据联合分析。
4. 长期连续运行需求
储罐一般长期连续运行，自动监测设备需要具备长期在线、数据缓存、断线补传和远程运维能力。
5. 温度影响补偿需求
储罐本体及沉降监测系统均可能受到环境温度变化影响。长期监测需要同步记录温度，并在数据分析中识别明显周期性温度影响。
6. 液位和工况关联需求
储罐充装量变化会改变基础荷载。平台宜接入储罐液位或者运行工况信息，对满罐、低液位、充装和排空阶段的数据分别分析。
7. 危险区域适应需求
石油化工储罐需要根据危险区域等级和介质性质选择具有相应防爆认证的监测设备、通信设备及供电系统。
8. 第三方平台接入需求
大型储罐项目通常已经建设DCS、SCADA、设备完整性管理系统或企业物联网平台，因此监测系统应具备数据接口能力。
四、总体解决方案
系统采用“基础多点沉降监测＋罐体倾角监测＋运行工况采集＋云端平台分析＋分级预警”的总体技术路线。
在储罐基础圆周设置多个沉降监测点，采用适合长期连续监测的静力水准或项目指定沉降监测技术，持续测量基础各位置相对于稳定基准发生的竖向变化。
同时在储罐罐壁或与储罐主体可靠连接的代表性位置设置倾角监测终端，持续监测罐体X、Y方向及三轴姿态变化。
系统将各基础沉降点数据统一转换到同一个高程基准，通过圆周多点数据计算储罐平均沉降、最大沉降、最小沉降、差异沉降以及基础整体倾斜平面。
通过剔除整体倾斜趋势后，可进一步分析各测点相对于整体拟合平面的偏差，辅助识别局部基础异常沉降。
平台同时接入储罐液位、充装、排空、温度及重要运行事件，将结构变形数据与储罐运行工况放在统一时间轴分析。
总体监测链路为：储罐及基础状态变化 → 倾角与沉降传感器感知 → 数据采集与边缘处理 → 通信网络 → 数据平台 → 基准管理 → 多点沉降计算 → 整体倾斜拟合 → 局部异常识别 → 变化速率分析 → 工况关联分析 → 分级告警 → 人工复核 → 工程处置。
五、系统架构设计
1. 感知层
感知层由倾角监测终端、基础沉降监测单元以及项目选配的环境温度、地下水、液位和其他传感器组成。
2. 沉降监测层
沿储罐基础周边布设多个沉降监测点，并配置稳定参考点。各测点连续获得相对于参考基准的高程变化，实现储罐基础圆周沉降分布监测。
3. 倾角监测层
在储罐主体结构代表位置设置倾角监测终端，用于长期获取罐体纵横方向姿态变化。
4. 数据采集层
采集系统负责各类传感器接入、数据采集、时间同步、异常检查、缓存及必要的边缘数据处理。
5. 通信层
可根据储罐区现有条件采用4G、工业以太网、RS485、光纤或其他符合项目要求的通信方式。
对于石油化工危险区域，通信和电气设备配置必须满足对应区域防爆要求。
6. 平台层
平台完成储罐管理、设备管理、实时数据、历史趋势、沉降分析、整体倾斜分析、局部异常识别、预警、运维和数据接口等功能。
7. 应用决策层
分析结果用于储罐巡检、检维修、基础复测、完整性评价和必要情况下的运行调整及工程处置。
六、监测内容与监测方法
1. 储罐基础圆周沉降监测
沿储罐基础环梁或其他设计规定位置布设多个沉降监测点，各测点均与统一稳定基准建立高程关系。
系统持续记录每个点的相对沉降变化，从而获得整个储罐基础圆周的沉降分布。
2. 储罐整体沉降监测
通过计算全部有效沉降测点的平均值，观察储罐基础整体沉降随时间的变化趋势。
3. 差异沉降监测
分析同一时刻不同测点之间的沉降差异，重点识别储罐两侧或不同方位存在明显高程差的情况。
4. 相邻测点沉降差监测
计算相邻两个基础测点之间的沉降差和沉降梯度，识别局部区域基础变形是否明显集中。
5. 局部异常沉降监测
首先利用圆周多个测点拟合储罐基础总体倾斜趋势，再计算各点偏离拟合平面的残差。
如果某一局部范围内连续多个测点明显偏离整体沉降趋势，应重点关注该区域是否存在基础局部变形。
6. 罐体倾角监测
在罐壁或具有代表性的结构位置安装倾角监测终端，持续记录X、Y、Z三轴姿态信息。
对于大型储罐，可以根据项目需要在不同方位设置多个倾角监测点，通过不同测点之间的一致性辅助判断整体倾斜和罐壁局部变形。
7. 液位工况监测
宜接入储罐液位或者运行系统中的充装、排空状态，使沉降变化可以与储罐荷载变化进行关联分析。
8. 环境温度监测
记录环境温度和设备温度，用于识别温度变化对罐体结构及测量系统的周期性影响。
9. 地下水及周边环境监测
对于地下水变化明显、软土地基或者存在降水施工影响的项目，可增加地下水位等监测参数。
七、技术原理与算法模型
1. 倾角测量原理
倾角监测终端内部MEMS测量单元感知重力方向与设备坐标系之间的关系，从而获取设备姿态变化。
设备与储罐主体可靠刚性连接后，监测位置发生姿态变化时，终端同步发生角度变化，因此可以连续观察储罐局部或整体倾斜趋势。
2. 沉降监测原理
大型储罐在线沉降可采用静力水准等连续高程监测方法。
静力水准系统基于连通液体自由液面处于同一重力势能面的原理，通过多个测点中液位相对于传感器位置的变化，计算不同测点之间的相对高程变化。
系统需要设置稳定参考点，并通过温度补偿、管路设计、气泡控制和长期基准维护降低环境因素对测量结果的影响。
3. 单点沉降量计算
某监测点初始高程为H0，任意时刻高程为H(t)，则该点沉降变化可表示为：
S(t) = H0 - H(t)
具体正负方向应在项目实施前统一定义，并在监测系统和技术文件中保持一致。
4. 平均沉降量
若圆周共有n个有效监测点，则某时刻平均沉降量可表示为：
Savg = (S1 + S2 + …… + Sn) / n
平均沉降反映储罐基础整体竖向变化趋势。
5. 最大差异沉降
可计算同一时间全部测点中的最大值与最小值之差：
ΔSmax = Smax - Smin
该指标可以快速反映基础圆周总体不均匀程度，但不能代替局部相邻点分析。
6. 相邻测点沉降差
对于相邻两个监测点i和i+1，可计算：
ΔSi = S(i+1) - Si
若已知两点之间圆周距离L，可进一步计算局部沉降梯度：
Gi = ΔSi / L
相邻点差异对于识别局部基础变形具有重要意义。
7. 基础整体倾斜平面拟合
将储罐基础各监测点的平面坐标记为(xi，yi)，沉降量记为Si，可采用最小二乘方法拟合整体沉降平面：
S(x，y) = ax + by + c
其中a和b分别反映两个正交方向上的整体沉降坡度。
由此可以计算储罐基础总体倾斜程度和主要倾斜方向。
8. 整体倾斜大小
在小变形条件下，可根据拟合平面的两个方向坡度计算整体倾斜量：
i = √(a² + b²)
整体倾斜方向可根据a和b计算。
该方法能够将圆周多个沉降点的信息综合为储罐基础整体倾斜趋势。
9. 局部沉降残差分析
对第i个监测点，根据整体拟合平面计算其理论沉降值Sfit,i，再与实际沉降Si比较：
Ri = Si - Sfit,i
Ri反映该测点相对于整体倾斜平面的局部偏差。
当连续多个相邻点出现明显同方向残差时，应重点分析该区域是否存在局部基础异常。
10. 倾角终端基准模型
设备安装稳定后记录X、Y、Z三个方向初始角度θx0、θy0和θz0。
任意时刻相对基准变化量为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
11. 倾角与罐顶水平偏移的近似关系
若将储罐近似视为整体刚体倾斜，罐体有效高度为H，则可进行几何近似：
u ≈ H × tan(Δθ)
小倾角条件下可以近似表示为：
u ≈ H × Δθ(rad)
实际大型钢制储罐可能同时存在罐壁局部变形、基础差异沉降和结构弹性变形，因此上述换算只适用于特定几何分析，不应直接将单点倾角等同于罐顶真实水平位移。
12. 沉降变化速率
某测点沉降变化速率可表示为：
Vs = [S(t2) - S(t1)] / (t2 - t1)
监测中不仅需要关注已经发生多少沉降，还需要关注沉降是否已经稳定以及沉降速度是否正在增加。
13. 工况关联分析
储罐沉降与液位变化具有明显的荷载关联性。系统宜将液位、充装开始、满罐、排空和检维修等运行事件与沉降曲线放在同一时间轴中。
如果沉降在充装过程中增加，而排空后部分恢复，可能表现出一定弹性响应；如果排空后仍保留明显新增沉降，则需要进一步分析长期残余沉降。
14. 温度相关分析
罐体和测量系统均可能存在日周期及季节性温度响应。长期监测应结合温度数据区分周期性变化和持续性结构变化。
八、系统功能设计
1. 储罐档案管理
建立储罐编号、罐容、直径、高度、基础形式、介质类型、投运时间、历史检修及监测点位等基础信息。
2. 沉降测点管理
建立每一个沉降点的方位角、坐标、安装位置、初始高程、设备编号和现场照片。
3. 倾角测点管理
记录倾角设备安装方向、安装高度、初始姿态和罐体坐标系之间的对应关系。
4. 实时数据监测
实时显示基础各沉降点数据以及罐体三轴倾角、设备温度和运行状态。
5. 圆周沉降曲线
按照储罐圆周方位绘制基础沉降分布，直观显示不同方位沉降差异。
6. 平均沉降分析
自动计算各时间段的平均沉降量，并形成长期变化曲线。
7. 差异沉降分析
自动计算最大差异沉降、相邻点沉降差和局部沉降梯度。
8. 整体倾斜分析
利用多点沉降数据拟合基础整体倾斜平面，计算主要倾斜方向和整体倾斜趋势。
9. 局部沉降分析
通过各点实际沉降与整体拟合平面的偏差识别可能存在的局部异常区域。
10. 罐壁倾角趋势分析
显示X、Y方向倾角和相对初始基准的长期变化曲线。
11. 运行工况关联
将液位、充装、排空、检维修和重要生产事件与沉降数据关联显示。
12. 分级告警
根据单点沉降、差异沉降、相邻沉降差、倾角变化、变化速率以及组合条件产生分级预警。
13. 告警闭环管理
记录告警确认、现场巡检、人工水准复核、技术分析、处理措施和最终关闭结果。
14. 设备运维
集中显示设备在线率、通信状态、数据完整率、电量及最后上报时间。
15. 数据接口
支持数据导出，并可按照项目协议与DCS、SCADA、设备完整性管理系统及第三方物联网平台对接。
九、硬件组成与配置方案

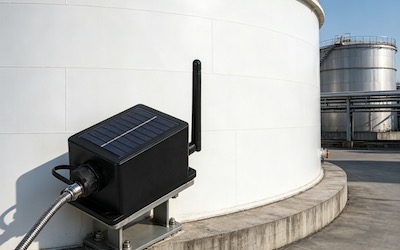

1. 无线倾角监测终端
用于储罐罐壁或其他代表性结构位置长期姿态监测。
非爆炸危险区域可以根据项目条件采用S-CGTS无线倾角监测终端。
对于爆炸危险区域，应根据危险区域划分选择取得相应防爆认证的倾角设备。当前S-CGTS产品资料明确提供IP67防护等级，但未提供防爆等级，因此不能仅依据现有产品资料将其作为防爆型设备使用。
2. 静力水准沉降监测系统
由多个静力水准监测单元、液体连通管路、参考点、数据采集设备及安装附件组成。
系统量程、精度、分辨率、工作温度、温度补偿及通信接口应根据储罐直径、预计沉降范围、环境条件和项目监测精度选型。
3. 基准监测点
应在储罐基础沉降影响范围之外设置稳定参考点。重要项目可设置多个参考点进行相互校核。
4. 数据采集终端
负责沉降监测设备及其他传感器数据采集、时间同步、缓存、异常检查及数据上传。
5. 通信系统
根据储罐区条件采用4G、工业以太网、RS485、光纤或厂区现有通信网络。
6. 环境温度监测
用于分析温度变化对储罐结构和沉降监测系统可能产生的影响。
7. 液位数据接口
可从现有液位计、DCS或者SCADA系统获取液位及储罐运行工况信息。
8. 地下水监测
对于软土地基、地下水变化明显或者周边存在降水施工的储罐，可根据项目需要配置地下水位监测。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃，产品规格参考条件为-40℃至+85℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
上报周期：默认2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及项目安装附件。
重量：约250 g，不含包装和项目安装支架。
2. 沉降监测设备选型要求
沉降监测系统建议采用适用于长期连续运行的静力水准设备。
具体测量量程应覆盖储罐预计最大沉降及必要安全余量。
系统精度和分辨率应根据储罐设计允许变形、监测等级和预警需求确定。
设备应考虑温度补偿、长期漂移、液路密封、气泡影响、连通管路安装和维护条件。
对于防爆区域，应采用符合项目防爆等级要求的监测设备和采集通信设备。
十一、软件平台与数据展示
1. 储罐总览
显示储罐编号、监测设备数量、当前在线状态、告警数量和最近数据时间。
2. 储罐圆周沉降分布
按照实际方位排列各监测点，显示各点当前沉降量和累计沉降量。
3. 沉降趋势曲线
查看单点及多个测点在小时、日、月、年度尺度下的沉降变化过程。
4. 多点对比
同时显示储罐不同方位沉降曲线，观察不同位置之间是否存在持续差异。
5. 整体倾斜分析
根据多点高程变化自动拟合储罐基础整体倾斜，并显示倾斜方向及发展趋势。
6. 局部沉降分析
显示各测点偏离整体沉降平面的程度，辅助定位异常沉降区域。
7. 倾角曲线
显示罐壁X、Y、Z方向原始角度、初始基准和累计变化。
8. 工况曲线
将液位、充装和排空工况与沉降及倾角数据放置在统一时间轴中。
9. 告警中心
记录告警时间、监测参数、告警等级、确认人、现场复核情况和最终处置结果。
10. 运维管理
显示监测设备在线率、通信状态、数据完整率及维护记录。
11. 数据服务
支持CSV、Excel等数据导出，并根据项目接口协议向企业现有管理系统提供数据。
十二、数据分析与智能应用
1. 储罐整体沉降趋势分析
通过长期平均沉降曲线分析地基是否仍处于持续固结阶段，以及沉降是否逐渐趋于稳定。
2. 圆周差异沉降分析
比较不同方位测点的沉降差异，识别储罐基础是否发生明显不均匀变形。
3. 整体倾斜与局部沉降分离
通过最小二乘平面拟合获得储罐整体倾斜趋势，再利用测点残差分析局部异常沉降，使两种不同变形模式得到区分。
4. 相邻测点异常分析
对于基础局部变形，应重点分析相邻测点之间的沉降变化，而不是仅分析全罐最大值和最小值。
5. 倾角与沉降交叉验证
如果基础多点沉降分析显示储罐向某一方向整体倾斜，同时罐壁倾角数据也表现出相同方向的持续变化，其工程可信度通常高于单一测量结果。
6. 液位荷载关联分析
统计不同液位条件下基础沉降情况，分析充装和排空过程中的可恢复变化以及不可恢复残余沉降。
7. 沉降速率分析
计算小时、日、月或项目规定周期内的沉降速率，判断基础变形是否正在趋于稳定或者出现重新加速。
8. 温度关联分析
分析倾角和沉降数据是否具有明显昼夜或季节周期，并逐步形成正常温度响应基线。
9. 多储罐对比分析
对于大型罐区，可比较相邻储罐长期沉降情况，识别区域性地基变化、地下水变化或者周边施工影响。
10. 检维修辅助决策
当监测数据显示异常沉降持续发展时，可将异常区域作为人工水准复测、基础检查、罐底检测或完整性评价的重点位置。
十三、预警机制与决策支撑
大型储罐沉降预警不应只采用某一个统一固定值进行判断。实际预警指标应结合储罐直径、高度、基础形式、介质、设计控制值、历史数据和相关规范确定。
1. 一级关注提示
某一测点数据明显偏离历史稳定范围，但尚未表现出连续发展趋势时，系统产生关注提示。
首先检查设备状态、通信、温度、基准点稳定性以及传感器自身情况。
2. 二级趋势预警
单个或多个测点连续向同一方向沉降，沉降速率明显增加，或者罐体倾角持续变化时，应提高数据观察频率并安排现场检查。
3. 三级工程报警
当基础差异沉降持续增加、相邻点沉降差明显发展、整体倾斜持续扩大，或者倾角和基础沉降出现相互验证的异常趋势时，应组织人工水准复测及专业技术分析。
4. 四级重大异常
当监测结果超过项目设计或完整性管理规定的控制条件，并且经过人工复测确认仍在快速发展时，应按照储罐运行管理制度和应急预案采取相应措施。
必要措施可包括提高监测频率、降低运行液位、停止充装、开展专项检测、基础调查或组织专业结构和地基分析。具体措施由储罐运营单位和相关专业技术单位根据实际风险确定。
5. 推荐告警闭环
监测异常 → 数据有效性检查 → 基准点检查 → 相邻测点分析 → 倾角沉降交叉验证 → 液位工况分析 → 人工水准复测 → 现场结构检查 → 专业完整性评价 → 运行及工程处置 → 结果归档。
十四、项目实施方案
1. 基础资料收集
收集储罐设计图纸、罐容、直径、高度、基础形式、地质资料、沉降观测记录、投运时间、维修记录和历史检测资料。
2. 历史沉降资料分析
对既有人工水准测量结果进行整理，分析储罐过去是否存在明显整体沉降、差异沉降或沉降未稳定情况。
3. 现场踏勘
调查基础环梁、罐壁、管线、检修通道、危险区域划分、供电通信条件和沉降设备连通管路施工条件。
4. 测点设计
沿储罐基础圆周合理布置沉降监测点，并根据储罐直径和基础风险确定点位数量。
历史存在异常的区域、基础处理变化区域或者重要管口方向可以根据工程需要适当增加监测点。
5. 基准点设置
在储罐基础影响范围之外选择稳定区域设置参考基准，并保证基准自身具有长期稳定性。
6. 倾角点设计
选择与储罐主体可靠连接、安装稳定且便于维护的位置设置倾角监测终端，并建立设备坐标轴与储罐方位的对应关系。
7. 沉降设备安装
静力水准设备安装高度、连通管路、液体介质、排气方式和温度补偿应按照设备技术要求统一实施。
管路应避免高低起伏形成气泡聚集，并采取必要的防护措施。
8. 通信和供电施工
根据危险区域、防爆要求和现有厂区条件确定通信与供电方式。
9. 初始测量
安装完成后应进行稳定期数据采集，并采用人工水准或其他可靠方式进行初始高程校核。
10. 基准建立
在确认设备、管路、通信和数据稳定后建立正式监测基准。
11. 联动测试
验证沉降数据、倾角数据、液位工况、平台分析和告警链路是否正常。
12. 试运行
试运行期间重点分析温度效应、数据重复性、液位变化响应、设备在线率以及基准点稳定性。
13. 项目验收
形成测点布置图、设备清单、安装记录、初始测量成果、基准数据、人工比对结果、通信测试、平台功能测试、告警测试及运维资料。
十五、运维服务保障
1. 平台日常检查
定期检查所有监测点在线状态、数据完整率、异常值以及最后数据时间。
2. 沉降系统检查
定期检查静力水准设备固定状态、连通管路、液体介质、气泡及泄漏情况。
3. 基准点复核
稳定参考点是整个沉降监测系统的重要基础，应定期通过人工测量或者其他可靠方法进行复核。
4. 倾角设备检查
检查设备安装基座、紧固件、壳体、通信和供电状态，避免设备自身移动被误判为罐体倾斜。
5. 人工测量交叉验证
自动监测系统运行过程中应根据项目质量管理要求定期采用人工水准等独立方法进行比对。
6. 检维修后重新核查
储罐进行基础处理、罐壁维修、顶升、沉降纠偏或者大修后，应重新核查监测点和基准关系。
7. 参数修改管理
监测周期、基准值和告警条件等重要参数修改应完整记录。
8. 数据长期归档
原始数据、计算结果、告警记录、人工复测和工程处理结果应与储罐完整性管理档案统一保存。
十六、项目优势与方案价值
1. 从周期测量升级为连续监测
自动监测能够记录人工测量间隔期间的变形过程，使储罐基础长期状态更加透明。
2. 同时掌握整体沉降和差异沉降
通过圆周多个沉降点，不仅能够判断储罐是否整体下沉，还能分析不同方向之间的差异。
3. 区分整体倾斜和局部基础异常
利用平面拟合和局部残差分析，可以将整体倾斜趋势与局部沉降异常进一步区分。
4. 倾角与沉降互相验证
基础多点沉降和罐壁姿态变化采用不同物理量进行监测，两类数据联合能够提高异常分析可靠性。
5. 与储罐运行工况关联
将液位和充排工况加入分析，可以区分荷载引起的正常响应和可能存在的长期异常变形。
6. 提高异常发现及时性
系统能够自动计算变化速率和差异沉降，使长期缓慢发展问题更容易被及时发现。
7. 支撑储罐完整性管理
长期沉降和倾角数据可以作为储罐检查、检维修、完整性评价和基础处理的重要数据来源。
8. 支持大型罐区统一管理
多个储罐可以接入统一平台，实现罐区沉降、倾角、设备状态和告警集中管理。
十七、应用场景
大型原油储罐：用于原油储备库、炼化企业大型原油罐基础长期沉降和姿态监测。
成品油储罐：用于汽油、柴油及其他油品储罐长期基础稳定性监测。
化工液体储罐：用于大型化工原料、中间产品和成品储罐基础沉降监测。
国家及商业储备库：用于大型储备油库储罐完整性管理。
大型水储罐：用于工业储水、消防储水等大型立式储罐基础沉降监测。
软土地基储罐：用于地基固结时间长、长期沉降风险较高的储罐。
新建储罐试水阶段：用于储罐试水或分级加载期间监测基础沉降发展。
既有老旧储罐：用于长期运行储罐建立连续变形监测档案。
基础出现异常的储罐：用于已经发现不均匀沉降、罐体倾斜或者管口异常的重点储罐加密监测。
周边施工影响储罐：用于深基坑、降水、打桩及其他邻近工程可能对储罐基础产生影响的保护性监测。
十八、效益分析
1. 提高储罐基础状态可视化程度
由周期性人工测量转变为连续数据监测，可以更加完整地掌握基础沉降过程。
2. 提高不均匀沉降识别能力
多点圆周监测能够识别单一测点或少量测点难以发现的空间变形模式。
3. 提高运行安全管理能力
异常沉降能够较早进入技术人员视野，为人工复测、检维修和运行调整提供时间。
4. 减少无目标测量
自动监测可以帮助检维修人员确定重点储罐和重点方位，提高人工检查的针对性。
5. 支撑完整性评价
长期变形数据可与腐蚀检测、罐底检测、焊缝检查及其他完整性数据共同形成储罐全生命周期档案。
6. 提高数据可追溯性
历史沉降、液位、告警和处置过程统一保存，可以为事故分析、检维修决策和工程评价提供数据依据。
十九、标准规范与技术依据
大型储罐倾角与沉降监测项目应根据储罐介质、设计标准、基础形式、建设阶段和所属行业选择适用规范。
主要可参考以下标准和技术文件：
- GB/T 37327-2019《常压储罐完整性管理》。
- GB/T 42097-2022《地上石油储（备）库完整性管理规范》。
- GB 50026-2020《工程测量标准》。
- GB 50341《立式圆筒形钢制焊接油罐设计规范》。
- GB 50128《立式圆筒形钢制焊接储罐施工规范》。
- GB 50205《钢结构工程施工质量验收标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- 项目储罐设计文件、地基基础设计文件及企业完整性管理制度。
- 石油化工危险场所涉及的防爆、电气、安全及防雷相关现行规范。
如项目采用国外设计体系或者业主明确要求，也可根据合同和设计文件参考API 650、API 653等储罐设计、检查与完整性评价技术文件。
具体允许沉降量、差异沉降控制值、测量精度、测点数量及报警条件，应以项目适用的现行标准、设计文件和专业技术评价结果为准，不宜脱离储罐结构条件直接采用统一经验值。
二十、成功案例
案例一：某大型原油储罐基础不均匀沉降在线监测
某大型原油储备库部分储罐运行多年，历史人工水准资料显示不同方位存在一定沉降差异。为了连续掌握基础后续发展趋势，对重点储罐建设自动化沉降监测系统。
项目沿储罐基础圆周设置多个沉降监测点，并在稳定区域设置参考基准，同时在罐体代表性位置设置倾角监测点。
系统长期监测基础各方位沉降变化，并自动计算平均沉降、最大差异沉降以及整体倾斜方向。
运行过程中发现某一方位多个相邻监测点持续表现出比其他区域更大的沉降变化。平台将该区域识别为重点关注区域后，现场采用人工精密水准进行复测，确认存在持续差异沉降。
运营单位随后对该区域地基、排水及基础状态进行专项检查，并将相关位置纳入后续重点完整性管理范围。
案例二：某10万立方米级储罐试水沉降监测
某新建大型立式储罐在投入使用前开展分阶段试水。为了掌握基础在逐步加载过程中的沉降特征，在基础圆周设置自动沉降监测点。
平台同步记录试水液位，每个加载阶段保持相应稳定时间，并连续观察各监测点沉降发展情况。
随着液位增加，基础整体沉降逐渐增加，不同方位表现出一定差异。系统通过多点平面拟合计算储罐整体倾斜趋势，同时监测局部测点是否明显偏离整体变化规律。
试水完成并降液位后，继续观察基础残余沉降和后续稳定过程。连续监测数据为储罐试水验收及投入运行后的初始基准建立提供了完整资料。
案例三：某化工园区储罐周边基坑施工保护监测
某化工园区储罐附近实施地下管廊工程，需要进行基坑开挖和局部降水。为评估施工过程是否对既有储罐基础产生影响，在临近施工区域的储罐增加在线沉降监测。
项目重点加密靠近基坑方向的基础沉降测点，同时保留储罐其他方向监测点作为空间对比。
平台将基坑开挖、降水和支撑施工时间与储罐沉降曲线进行统一管理。
当临近施工方向部分监测点出现变化时，通过与远离施工区域的测点及罐体倾角数据进行比较，能够快速判断变化是否具有明显空间方向性。
监测数据为施工单位调整施工节奏、储罐运营单位开展现场复核和第三方技术单位进行安全评价提供了连续依据。
案例四：某老旧储罐倾斜与基础沉降联合监测
某储罐运行时间较长，在定期检查过程中发现罐体垂直度存在一定变化，同时历史基础沉降数据不连续。
项目采用基础多点沉降监测与罐体倾角监测相结合的方式建立长期自动化监测系统。
平台利用基础圆周数据拟合整体倾斜方向，并与罐壁倾角监测结果进行比较。当两套监测手段表现出一致变化方向时，提高对应区域关注等级。
通过一段时间连续运行，逐步形成储罐自身的正常变化基线，使后续检维修和完整性评价能够从单次测量结果升级为长期趋势数据分析。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB/T 37327-2019《常压储罐完整性管理》。
- GB/T 42097-2022《地上石油储（备）库完整性管理规范》。
- GB 50026-2020《工程测量标准》。
- GB 50341《立式圆筒形钢制焊接油罐设计规范》。
- GB 50128《立式圆筒形钢制焊接储罐施工规范》。
- GB 50205《钢结构工程施工质量验收标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- API 650 Welded Tanks for Oil Storage。
- API 653 Tank Inspection, Repair, Alteration, and Reconstruction。
本方案用于大型地上立式储罐倾角及基础沉降在线监测项目的技术交流、方案设计、系统集成和设备选型。实际项目的沉降测点数量、测点间距、倾角设备数量、监测精度、采样周期、报警指标、通信方式及供电方式，应根据储罐容积、直径、高度、基础形式、地质条件、介质性质、危险区域等级、设计文件和项目技术协议确定。
自动倾角与沉降监测属于储罐完整性管理的重要数据手段之一，不替代储罐结构检查、人工精密测量、基础检测、罐底检测、焊缝检测及专业完整性评价。出现异常趋势时，应通过独立测量和现场检查进行复核后再开展工程判断。
