一、项目背景与行业痛点
带式输送机是矿山、煤炭、港口、钢铁、水泥、火电、砂石骨料、化工、粮食仓储及大型物流系统中常见的连续输送设备。对于长距离、大运量、高落差或多转运点输送系统，皮带机往往由头部驱动架、中间机架、托辊架、支腿、尾架、张紧装置以及沿线钢结构共同组成，整条输送线路长度可从数十米延伸至数公里。在长期运行过程中，设备基础沉降、支腿松动、锚栓失效、钢结构腐蚀、物料冲击、过载、设备振动、车辆碰撞、地基变化以及检维修后的安装偏差，都可能导致机架局部倾斜、横向歪斜、纵向坡度改变或相邻支架之间产生几何不连续。
机架几何状态变化本身并不等同于皮带跑偏，但它会改变托辊组、滚筒和输送带之间的空间关系。当机架横向水平状态发生持续改变，或者头架、尾架、转运架和中间支腿产生明显姿态偏移时，可能增加输送带运行中心偏移、托辊受力不均、滚筒轴线不协调、物料偏载以及局部结构疲劳等问题发生的概率。因此，对皮带输送机关键机架开展倾斜姿态在线监测，其核心不是简单获取一个角度值，而是长期掌握设备钢结构几何状态是否保持稳定，及时发现基础沉降、支架偏转、机械冲击或结构松动造成的持续姿态变化，为设备点检、皮带跑偏原因分析和预防性维护提供数据依据。
1. 长距离输送机人工检查存在覆盖盲区
长距离带式输送机沿线支架数量多，传统巡检主要观察皮带跑偏、托辊运行、撒料、异响和设备温度，很难对每一段机架的水平状态和长期几何变化进行连续测量。
2. 机架缓慢倾斜早期不容易被发现
支架发生数月甚至数年的缓慢侧倾时，工作人员每天看到的变化量很小，肉眼通常难以识别。直到皮带运行状态发生明显变化、托辊组偏斜或结构连接出现异常后，才可能引起关注。
3. 跑偏故障往往存在多种原因
皮带跑偏可能与物料偏载、滚筒安装、托辊状态、接头质量、张紧力、落料位置以及机架几何状态有关。如果缺乏机架长期姿态数据，在故障分析时很难判断结构变化是否属于影响因素之一。
4. 转运点和落料点长期承受冲击荷载
转载站、落料点、头部机架等区域长期承受物料冲击和设备振动，结构连接件、支撑和基础所受工况明显高于普通中间架，容易成为姿态变化和结构松动的重点区域。
5. 地基和支腿状态容易被设备运行掩盖
露天矿、堆场、港口、砂石生产线以及临时工业场地中，部分输送机基础位于回填土、软弱地基或长期受雨水影响区域。支腿基础发生局部沉降后，皮带机仍可能继续运行，但机架空间几何关系已经逐渐发生变化。
6. 设备振动容易造成一次性数据误判
皮带输送机属于连续运转设备，电机、减速机、滚筒、托辊以及物料输送都会形成一定振动，因此不能根据某一次瞬时角度变化直接认定结构发生倾斜。机架姿态监测应重点分析稳定基准、长期趋势、停机状态和持续变化特征。
7. 设备检维修前后缺少几何状态对比
更换滚筒、调整托辊、更换支架、重新紧固基础或进行输送机改造后，如果没有完整的姿态基准记录，很难量化判断设备调整前后的结构状态是否发生改变。
二、建设目标与监测目标
1. 建设目标
建设皮带输送机机架倾斜在线监测系统，在头部驱动架、尾架、张紧装置、转载点、高支腿、长距离中间架以及基础条件较差的重点位置设置无线倾角监测终端，实现关键钢结构姿态的长期自动化监测。
- 建立各关键机架位置的初始姿态基准。
- 监测机架纵向和横向倾角长期变化。
- 掌握支腿及机架是否存在持续侧倾趋势。
- 识别头架、尾架和中间架之间的姿态异常。
- 辅助分析基础沉降对输送机几何状态的影响。
- 识别碰撞、明显振动和突然姿态改变事件。
- 将机架倾角与皮带跑偏、振动、电机电流和设备工况关联分析。
- 支持设备检维修前后的姿态变化对比。
- 建立皮带输送机关键结构长期状态档案。
- 为预测性维护和设备完整性管理提供基础数据。
2. 监测目标
机架横向倾斜监测：重点监测机架左右方向姿态变化，掌握机架是否逐渐发生侧倾或者基础左右高差变化。
机架纵向姿态监测：观察输送方向上的结构坡度是否发生长期变化。
头部机架姿态监测：监测驱动滚筒及头部大型钢结构所在区域整体姿态稳定性。
尾部机架姿态监测：监测尾轮、进料区域和尾部支架长期几何状态。
高支腿姿态监测：监测高架输送机支腿及支撑结构侧倾趋势。
转运站结构姿态监测：监测长期承受落料冲击、振动和偏载作用区域的结构变化。
突发运动监测：利用三轴加速度数据辅助识别设备撞击、剧烈运动或异常冲击事件。
设备运行状态监测：同步监控倾角终端电量、温度、通信和在线状态。
三、需求分析
1. 关键位置监测而非全线平均布点
皮带输送机机架倾斜监测不建议简单按照固定距离平均安装设备，而应根据设备结构、基础形式、运行工况和历史故障确定重点监测位置。
优先考虑头部驱动架、尾架、转运站、高支腿、跨越段、基础沉降区域、历史跑偏严重区域以及经过改造或基础加固的位置。
2. 需要区分结构倾斜与设备运行振动
输送机运行状态下存在持续机械振动，因此监测系统需要保存长期趋势数据，并可结合停机状态、低负荷状态和满负荷状态进行对比。
3. 需要建立统一的设备坐标方向
每个倾角终端安装时应统一定义输送方向、横向方向和设备坐标轴，使不同监测点的数据具有统一工程含义。
4. 需要与皮带运行故障信息关联
单独的机架倾角只能说明结构姿态发生变化。若要分析是否影响设备运行，应与跑偏开关、速度、振动、轴承温度、电机电流以及现场巡检信息共同分析。
5. 需要适应粉尘和露天工业环境
矿山、港口、水泥、砂石和煤炭输送现场通常存在粉尘、雨水、温差和设备振动，对终端防护、安装稳定性及通信可靠性具有较高要求。
6. 需要支持长距离分布式部署
长距离输送机如果采用大量有线传感器，通信和供电施工量较大。独立无线监测点适合在少量关键风险位置进行分布式部署。
四、总体解决方案
系统围绕“机架几何状态是否发生持续变化”这一核心问题进行设计，而不是直接把倾角传感器作为皮带跑偏传感器使用。
首先根据皮带输送机总图、钢结构形式、设备基础、运行工况和历史故障记录确定监测位置。在头部驱动架、尾架、转运点、高架支腿和异常区域安装无线倾角监测终端。
终端持续采集X、Y、Z方向姿态、三轴加速度、温度、电量和通信状态，并将数据上传至监测平台。
平台建立每一个机架监测点的稳定基准，持续计算横向倾斜变化、纵向姿态变化、累计角度变化、变化速率和不同测点之间的差异。
同时将皮带跑偏、设备启停、运行负荷、振动、电机电流、轴承温度以及现场检修记录纳入统一时间轴，通过多参数关联判断机架姿态异常是否可能与设备运行问题相关。
总体分析逻辑为：机架状态变化 → 姿态监测 → 判断数据是否真实 → 分析变化方向和速率 → 对比相邻结构 → 关联基础、运行负荷和跑偏信息 → 现场检查 → 调整或维修 → 验证处理效果。
五、系统架构设计
1. 设备状态感知层
由无线倾角监测终端、跑偏开关、速度传感器、振动传感器、轴承温度监测、电机运行参数以及其他项目配置设备组成。
2. 姿态监测层
无线倾角终端直接安装于机架主体、支腿或其他具有代表性的刚性结构位置，持续获取设备结构空间姿态。
3. 边缘处理层
终端内部完成数据采样、滤波、低功耗控制、异常运动识别、数据缓存和通信管理。
4. 通信层
S-CGTS终端采用4G蜂窝网络，可独立连接服务器。对于厂区已经建设工业网络的项目，也可通过项目级数据网关或第三方系统进行统一集成。
5. 数据平台层
平台负责输送机、结构区段、测点和设备管理，并提供实时数据、趋势分析、多点对比、告警和运维功能。
6. 设备诊断应用层
结合设备运行参数和历史维护记录，对机架姿态变化进行工程解释，并形成巡检、紧固、基础检查、校正和维修建议。
六、监测内容与监测方法
1. 头部驱动架倾斜监测
头部驱动区域通常安装驱动滚筒、减速机、电机及其他大型设备，结构受力和振动相对集中。
可在主承载机架的刚性位置安装倾角监测终端，重点观察横向姿态和长期基准变化。
2. 尾架倾斜监测
尾部区域通常涉及进料、尾轮和清扫等设备。物料偏载、基础状态变化或频繁清理作业可能影响尾架长期姿态，因此可将其作为重点监测区域。
3. 中间支架倾斜监测
对于长距离皮带机，不需要每个支架安装设备，可在基础条件变化处、长跨段、地形转换位置及历史异常区域选择代表性支架。
4. 高支腿监测
高架皮带机的支腿高度较大，支撑结构姿态变化对上部机架水平状态影响更加明显。可在关键立柱、横梁或上部主架位置设置监测点。
5. 转运站和落料点监测
转运点长期承受物料冲击。对于大型落料仓、溜槽附近钢结构，可通过倾角和加速度数据观察是否存在持续姿态变化或明显异常冲击。
6. 张紧装置机架监测
对于重锤张紧、车式张紧等结构，可根据机械布置监测固定机架长期姿态，辅助排查结构变形对张紧系统几何关系的影响。
7. 跨越段和栈桥连接区域监测
长距离输送廊道在伸缩缝、栈桥连接或基础形式变化位置可能产生相对结构变化，可根据工程结构设计设置监测点。
8. 历史跑偏区域监测
对于长期反复出现跑偏且常规调整难以彻底解决的区段，可增加机架姿态监测，用于判断机架横向倾斜是否属于潜在影响因素。
需要强调，倾角监测不能直接测量皮带边缘位置，不能替代跑偏开关、视觉检测或其他专用皮带跑偏检测技术。
七、技术原理与算法模型
1. 机架姿态监测原理
倾角监测终端内部MEMS测量单元通过感知重力方向与设备坐标系之间的关系获取结构姿态。
当监测终端与机架主体可靠连接后，如果机架因基础沉降、支腿松动或结构变形产生姿态变化，终端将同步记录对应方向的角度变化。
2. 设备坐标体系
建议将设备坐标统一定义为：
X方向：沿皮带运行方向。
Y方向：垂直于皮带运行方向，即机架横向方向。
Z方向：按照设备安装和平台定义保存第三方向姿态信息。
实际各轴对应关系必须在安装调试阶段确认并记录。
3. 相对基准变化
设备安装稳定后建立初始基准θx0、θy0和θz0。
任意时刻相对变化为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
机架监测重点关注相对基准的长期变化，而不是设备安装后的绝对角度是否等于零。
4. 横向倾斜分析
横向倾角变化通常与左右基础高差、支腿变形、连接松动以及局部结构变化具有一定关联，因此是皮带机机架状态监测中的重要指标。
5. 纵向坡度变化分析
对于原本具有设计坡度的输送机，纵向角度本身不需要为零，重点应分析其是否相对于初始设计或稳定状态持续改变。
6. 倾角变化速率
变化速率可表示为：
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
如果机架几个月内缓慢变化和数小时内突然发生相同角度变化，两者的设备维护意义明显不同，因此变化速率是判断异常的重要指标。
7. 左右高差近似分析
若已知机架左右两个支撑点之间的有效宽度B，并可以近似认为结构发生整体横向刚体转动，则可进行几何估算：
Δh ≈ B × tan(Δθ)
当倾角较小时，可以近似表示为：
Δh ≈ B × Δθ(rad)
该计算用于结构几何关系辅助分析。实际机架可能同时存在横梁挠曲、局部扭转和连接节点变形，因此不能把单点倾角直接当作真实基础沉降高差。
8. 多监测点相对姿态分析
对于相邻两个机架监测点A和B，可计算相对角度变化：
ΔθAB = ΔθA - ΔθB
如果整段钢结构同时产生相近变化，可能属于整体姿态变化；如果仅一个监测点持续偏离相邻位置，则应重点检查该位置基础、支腿、锚栓和连接节点。
9. 运行与停机状态对比
输送机运行时存在机械振动，因此可分别建立运行状态和停机状态的数据特征。
若设备运行时数据波动明显，但停机后姿态基准保持稳定，通常应优先考虑机械振动影响；若停机后基准仍持续改变，则更需要关注结构或基础变化。
10. 跑偏关联分析
可将机架横向姿态变化与跑偏开关动作记录进行时间关联。
如果某一区段长期出现横向倾角持续变化，同时该区域跑偏报警频率明显增加，应将机架几何状态纳入故障排查范围。
反之，如果机架姿态稳定但仍持续跑偏，则应重点检查落料偏载、托辊、滚筒、皮带接头、张紧及其他机械因素。
11. 振动与冲击事件识别
终端三轴加速度信息可以辅助识别明显冲击或运动事件。当角度突变同时伴随较强运动事件，应进一步检查是否存在车辆碰撞、落料冲击、机械撞击或者检维修人为扰动。
12. 长期趋势模型
对于设备慢性结构变化，可采用移动平均、趋势斜率、变化点识别以及持续单方向变化分析，将正常机械波动与长期基准漂移区分。
八、系统功能设计
1. 输送机设备档案
建立输送机编号、长度、带宽、输送能力、输送物料、驱动方式、结构形式和安装区域等基础档案。
2. 区段化管理
按照头部、尾部、中间段、转运点、高架段和重点风险段建立设备区段，使长距离输送机监测数据能够快速定位。
3. 实时姿态监测
显示每个监测点当前三轴角度、基准值、累计变化量、加速度、温度和设备状态。
4. 长期趋势分析
支持日、周、月和年度数据查询，分析机架是否存在慢性倾斜和长期漂移。
5. 多点姿态对比
将相邻机架、同一转运站或同一输送区段多个监测点放在同一时间轴比较。
6. 运行工况标记
记录启机、停机、满负荷、空载、检修、更换滚筒、支腿加固和基础处理等重要事件。
7. 跑偏事件关联
可接收皮带跑偏开关状态，与机架姿态变化进行对比分析。
8. 设备健康状态
统一显示倾角设备在线状态、电量、通信情况和最后上报时间。
9. 异常告警
根据累计姿态变化、变化速率、连续异常次数以及不同监测点之间的差异生成告警。
10. 检维修闭环
异常后可以记录现场检查、锚栓紧固、基础处理、机架调整和处理后的数据恢复情况。
九、硬件组成与配置方案
1. 无线倾角监测终端

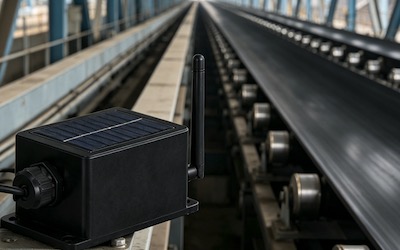

采用S-CGTS无线倾角监测终端作为机架姿态监测核心设备，对关键支撑结构进行三轴姿态和加速度监测。
2. 跑偏监测设备
对于需要分析皮带运行中心状态的项目，可接入两级跑偏开关或者其他皮带跑偏检测设备。
3. 振动监测设备
对于驱动滚筒、电机、减速机及大型转运站，可配置专用振动监测设备，对旋转机械和结构振动进行独立监测。
4. 轴承温度监测
可对重要滚筒轴承和驱动设备轴承配置温度传感器，用于异常摩擦和轴承状态监测。
5. 皮带速度监测
用于判断皮带实际运行速度、打滑或停转状态，为姿态数据运行工况分类提供依据。
6. 电机运行数据
可从PLC、变频器或电气系统获取电机电流、功率和运行状态，用于判断输送负荷变化。
7. 视频监控
对于重要转运点和历史故障区域，可设置视频监控，用于远程确认撒料、跑偏、支架碰撞及现场检维修情况。
十、核心设备参数
机架姿态监测核心设备采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
上报周期：默认2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，配合顶部太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
重量：约250 g，不含项目安装支架。
S-CGTS更适合机架长期姿态变化和趋势监测。对于设备安装找正、亚毫米级基础沉降、滚筒轴线高精度校准等任务，应采用激光测量、全站仪、水准测量或其他更高精度的专业测量方法。
十一、软件平台与数据展示
1. 输送线路总览
按照整条皮带输送机的工艺方向展示头部、尾部、转运站和重点监测区段。
2. 测点状态
显示各监测点当前姿态、累计变化、变化速率、通信状态和设备电量。
3. 机架姿态趋势
分别展示纵向倾角和横向倾角长期变化，使工作人员能够快速判断结构基准是否发生漂移。
4. 区段对比
将同一皮带机多个重点位置进行横向比较，判断异常属于单点问题还是某一区域整体变化。
5. 运行状态叠加
在姿态曲线上标记设备启停、运行负荷、检修和异常停机时间。
6. 跑偏报警关联
将跑偏开关动作记录与机架倾角曲线放在统一时间轴，辅助分析长期结构变化是否与跑偏频率存在同步关系。
7. 告警记录
记录异常测点、发生时间、变化方向、变化速率、现场核查以及最终处理结果。
8. 数据接口
监测平台可按照项目协议与PLC、SCADA、MES、设备管理系统或第三方工业物联网平台进行数据对接。
十二、数据分析与智能应用
1. 机架基准漂移识别
通过长期趋势自动识别某一监测点是否逐渐偏离设备安装后的正常姿态区间。
2. 左右侧倾趋势分析
重点分析横向倾角是否长期向同一个方向发展，为检查支腿基础、锚栓和横梁状态提供依据。
3. 相邻机架一致性分析
如果多个相邻机架同时缓慢改变，可能需要检查区域地基、栈桥或支撑体系；如果仅单点异常，则应优先检查局部支腿、连接节点和安装基座。
4. 跑偏故障辅助诊断
对于反复跑偏区段，可将跑偏次数与机架横向倾角长期变化进行关联。
系统的价值不是根据倾角自动得出“皮带跑偏原因”，而是增加一个能够被量化的结构几何因素，为故障排查减少盲目性。
5. 基础沉降疑似异常识别
若机架姿态长期单方向变化且停机后仍不能恢复，应进一步检查基础高程和支腿状态。必要时采用水准仪或全站仪进行独立测量。
6. 冲击事件分析
对于转运站，如果倾角变化前出现明显加速度事件，可进一步检查物料堵仓、落料冲击、车辆碰撞或其他机械事件。
7. 检修效果量化
设备完成基础加固、机架校正或锚栓紧固后，可比较处理前后的姿态基准，评价维修是否使结构恢复稳定。
8. 故障模式积累
随着运行时间增长，可逐步积累“跑偏—机架姿态—负荷—检修结果”之间的数据关系，为企业建立自身输送设备故障知识库。
十三、预警机制与决策支撑
皮带输送机机架倾斜监测不建议采用一个统一角度值判断所有设备是否危险。不同机架高度、宽度、支撑形式和机械布置差异较大，预警指标应结合设备设计要求和历史稳定数据确定。
1. 状态关注
某监测点出现一次明显变化时，首先检查设备运行状态、振动、通信和现场是否进行过检修或碰撞，不立即认定机架发生永久变形。
2. 趋势预警
若某监测点连续多个周期向同一个方向变化，且停机后基准仍未恢复，应提高关注等级并安排结构检查。
3. 区段异常
如果相邻多个机架出现具有空间连续性的姿态变化，应检查区域基础、栈桥结构、沉降或支撑体系。
4. 设备联动异常
若机架倾角变化同时伴随跑偏次数增加、振动异常、滚筒状态异常或其他运行问题，应组织机械和结构专业人员联合检查。
5. 现场处置流程
推荐按照“姿态异常 → 确认设备运行状态 → 查询历史趋势 → 对比相邻监测点 → 检查跑偏及振动记录 → 现场检查支腿、锚栓、基础和钢结构 → 必要时进行精密测量 → 校正或维修 → 重新建立或确认基准”的流程处理。
十四、项目实施方案
1. 输送机资料调查
收集皮带输送机总图、钢结构图、基础图、设备长度、带宽、运行速度、输送量、驱动方式和历史检修资料。
2. 历史故障分析
重点整理历年皮带跑偏、支架沉降、基础维修、托辊异常、结构变形和车辆碰撞等记录，以确定重点监测区域。
3. 现场踏勘
逐段检查头架、尾架、转运站、高支腿和基础条件，明确设备安装位置、4G通信条件及现场维护空间。
4. 测点设计
测点不追求数量，而应覆盖结构风险最高和最具有诊断价值的位置。
典型配置可包括头部机架、尾部机架、主要转运点、高架段、历史跑偏区段和基础沉降疑似区。
5. 安装方向统一
所有终端应建立统一方向规则，并在安装记录中明确设备X、Y轴与输送方向之间的关系。
6. 机械安装
设备应固定于机架主体刚性构件，避免安装在防护栏杆、薄钢板、活动盖板、电缆桥架等容易振动或变形的位置。
安装支架应具有足够刚度，并保证紧固件长期可靠。
7. 初始基准建立
设备安装完成后分别观察停机和正常运行状态数据，在确认安装可靠和数据稳定后建立正式监测基准。
8. 联动数据接入
根据项目范围接入皮带启停、跑偏、速度、振动、电机运行或其他设备状态。
9. 告警测试
采用模拟数据或可控测试验证趋势变化、设备状态、告警和现场处置流程。
10. 试运行
试运行阶段重点建立不同运行工况下的正常波动范围，避免直接用实验室静态数据制定现场告警阈值。
十五、运维服务保障
1. 定期检查监测设备固定状态
重点检查支架、螺栓和设备壳体是否受到机械振动、检维修作业或者人员碰撞影响。
2. 检修前后保留数据节点
机架调整、基础维修、滚筒更换和支腿加固前后，应在平台记录时间和具体操作内容。
3. 异常后独立复核
当监测发现明显持续变化时，应使用水平仪、水准仪、全站仪或其他专业工具进行现场几何复核。
4. 参数修改留痕
监测周期、零点、阈值等参数发生修改时，应保存修改前后数据和修改时间。
5. 建立年度状态报告
对于重点输送设备，可按年度整理各监测点累计变化、异常事件、维修记录和基准状态，形成设备结构健康档案。
十六、项目优势与方案价值
1. 补充传统皮带保护系统无法监测的结构信息
跑偏开关、速度开关和撕裂保护主要监测皮带运行状态，而倾角系统提供机架自身几何状态数据，两者关注对象不同。
2. 提前发现慢性结构变化
基础轻微沉降或支腿缓慢倾斜通常不容易被人工察觉，长期姿态趋势能够使这种慢性变化更加直观。
3. 为反复跑偏提供新的排查维度
对于传统机械调整后仍反复出现跑偏的问题，可以进一步验证机架横向姿态是否稳定。
4. 适合长距离设备关键点分布式监测
不需要对所有支架全面安装，可以针对重点位置独立部署无线终端。
5. 将设备结构状态纳入数字化运维
过去依赖人工水平尺或目测的机架状态，可以形成连续数字记录。
6. 支持预测性维护
通过观察变化速率而不是等待明显故障发生，可提前安排现场检查和结构维护。
7. 支持维修效果验证
维修前后姿态数据可以直接对比，使机架调整和基础处理效果具有量化依据。
十七、应用场景
矿山长距离皮带输送机：适用于露天矿、地下矿及选矿厂长距离输送线路关键机架监测。
煤矿及煤炭输送系统：适用于地面煤流系统、储煤场及重要转载设备钢结构姿态监测。
港口散货输送机：适用于煤炭、矿石及其他散料码头皮带廊道、转运站和高架机架监测。
水泥生产线：适用于石灰石、熟料、煤粉原料等输送系统重点机架监测。
砂石骨料生产线：适用于破碎、筛分、堆料系统中长期承受物料冲击的皮带机。
钢铁企业：适用于矿石、焦炭、烧结料等原料输送系统。
火力发电厂输煤系统：适用于栈桥、转运站及长距离输煤皮带机结构姿态监测。
高架皮带输送机：适用于支腿较高、跨度较大、基础变形影响明显的设备。
反复跑偏设备：用于传统托辊和滚筒调整后仍反复出现跑偏的输送区段结构原因排查。
老旧输送设备：用于长期服役、钢结构腐蚀或者基础状态不明确的皮带输送系统长期监测。
十八、效益分析
1. 降低突发结构异常的被动维修风险
长期趋势能够在机架出现明显肉眼变形之前发现部分慢性姿态变化，为维护争取时间。
2. 减少反复跑偏排查中的无效调整
当机架姿态数据能够证明结构稳定时，可以将排查重点转向滚筒、托辊、落料、张紧和皮带自身因素。
3. 提高长距离输送系统巡检效率
通过平台筛选发生持续变化的重点区段，使维修人员减少无目标全线检查。
4. 建立设备结构长期基线
为后续设备改造、基础处理和大型检维修提供历史数据。
5. 提升工业设备状态监测完整性
将过去主要关注电机、轴承和皮带运行参数的监测体系扩展到设备钢结构和基础几何状态。
十九、标准规范与技术依据
皮带输送机机架倾斜监测属于设备状态监测和工业钢结构长期运行管理的一部分。具体项目应结合输送机设计资料、设备制造技术条件、钢结构设计要求和企业设备管理制度确定监测指标。
可参考以下标准和技术文件：
- GB/T 10595-2017《带式输送机》。
- GB 14784-2013《带式输送机 安全规范》。
- GB 50017《钢结构设计标准》。
- GB 50205《钢结构工程施工质量验收标准》。
- GB 50026《工程测量标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- 输送机制造商设备安装、调试和检维修技术文件。
- 项目钢结构设计文件及设备基础施工资料。
- 企业设备点检、预防性维护和安全生产管理制度。
不同矿山、煤炭、电力、港口及冶金项目还可能执行相应行业标准和企业技术规范。正式项目设计、招标及验收前应核对标准最新有效版本。
二十、成功案例
案例一：某露天矿长距离皮带机高支架倾斜监测
某露天矿长距离皮带输送系统部分线路位于回填区域，运行数年后个别高支架周围出现基础表面裂缝。日常设备巡检未发现明显结构变形，但该区域皮带跑偏调整次数逐渐增加。
项目选择基础条件变化区域、高支腿及相邻正常区段设置无线倾角监测终端，并统一建立皮带纵向和横向坐标方向。
连续运行数据发现其中一个高支架横向倾角呈缓慢单方向发展，而相邻两个监测点长期稳定。停机状态下该变化仍然存在，因此排除了单纯运行振动影响。
现场进一步采用测量仪器复核后发现该支腿基础存在一定差异变化。项目随后对基础和连接锚栓进行处理，并重新校正机架。
处理完成后监测点姿态重新趋于稳定，相关区段后续运行状态得到改善。在线倾角数据在本项目中主要发挥了定位结构异常区域和跟踪维修效果的作用。
案例二：某水泥厂转运站机架异常冲击监测
某水泥生产线转运站长期承担大块物料落料，现场曾多次发生堵料和瞬时冲击。工作人员希望了解频繁冲击是否对支撑钢结构长期姿态产生影响。
项目在落料仓附近主体机架和外围相对稳定机架分别设置倾角监测终端，并同步记录设备运行和堵料处理时间。
某次异常堵料期间，加速度数据首先出现明显事件，随后主体机架倾角发生短时变化。设备恢复运行后，角度并未完全返回原有基准。
现场检查发现部分连接螺栓存在松动。紧固并复核钢结构后，监测数据恢复稳定。
该案例表明，倾角与加速度组合可以用于区分普通运行波动和需要现场检查的结构事件。
案例三：某港口散货码头皮带廊道长期姿态监测
某港口散料输送系统靠近海岸，设备长期受到潮湿、高盐和重载运行影响。部分钢结构经过多年服役后进行防腐和局部加固。
为掌握重点廊道加固后的长期结构状态，在高架支腿、转运站和连接段设置分布式倾角监测终端。
系统重点观察年度姿态变化，而非高频振动数据，并将大型检维修时间标记在趋势曲线上。
通过连续数据，设备管理人员可以快速识别哪些位置长期保持稳定，哪些位置需要在年度检修中重点进行基础和连接结构复查，从而逐步建立皮带输送钢结构状态档案。
案例四：某砂石生产线反复跑偏区段辅助诊断
某砂石骨料生产线一段皮带长期存在跑偏问题。现场先后调整托辊组、落料位置和张紧装置，但运行一段时间后仍会再次出现偏移。
项目在跑偏严重区段和前后正常区段安装机架倾角监测终端，并接入已有跑偏开关报警记录。
长期数据发现跑偏频率增加前，异常区段机架横向倾角已经持续向同一方向发生缓慢变化，而前后监测点基本稳定。
进一步现场测量发现一侧支腿基础存在高程变化。完成基础处理和机架重新找正后，监测基准恢复稳定，跑偏调整频率明显降低。
该应用并不是利用倾角传感器直接检测皮带是否跑偏，而是通过机架几何状态数据找到了传统运行参数之外的一个潜在影响因素。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB/T 10595-2017《带式输送机》。
- GB 14784-2013《带式输送机 安全规范》。
- GB 50017《钢结构设计标准》。
- GB 50205《钢结构工程施工质量验收标准》。
- GB 50026《工程测量标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- 设备制造商安装调试及检维修技术文件。
- 项目设备基础、钢结构设计及竣工技术资料。
本方案适用于工业带式输送机、皮带机机架、高架支撑结构、头尾架及转运站等关键结构的长期姿态变化监测。具体监测点数量、安装位置、量程、采样周期、数据上传周期及报警指标，应根据输送机结构形式、基础条件、设备运行工况和项目维护目标确定。
机架倾角监测主要解决“结构姿态是否正在发生变化”的问题，不直接替代皮带跑偏检测、滚筒找正、托辊检查、基础高程测量和钢结构专业检测。对于发现明显持续变化的监测点，应通过现场机械检查和独立测量手段进行复核，再确定维修和调整措施。
