一、项目背景与行业痛点
岸边集装箱起重机通常简称岸桥，是集装箱码头船岸装卸作业的核心大型港口机械。岸桥具有整机高度高、前伸距大、自重大、迎风面积大、运行工况复杂等特点，其门框结构、海侧门腿、陆侧门腿、大车行走机构以及码头轨道基础长期承受自重、吊载、小车移动、制动冲击、风荷载和海洋环境共同作用。对于长期服役的岸桥，设备结构姿态并不是完全静止不变的。码头基础沉降、大车轨道高程变化、门腿基础受力差异、结构连接状态改变、台风和强阵风影响、长期疲劳以及设备碰撞等因素，都可能造成岸桥门框或局部结构姿态发生变化。
与此同时，岸桥在正常装卸过程中本身也会产生可恢复的弹性变形。例如小车从陆侧向海侧移动、吊具起吊重箱、前大梁处于不同工作状态以及侧向风荷载变化，均可能使结构测得的倾角产生短时变化。因此，岸桥倾角监测不能简单采用“当前角度超过某个值即异常”的判断方式，而应首先区分正常运行造成的可恢复结构响应与长期累积形成的永久姿态变化。本方案面向海洋港口码头岸边集装箱起重机结构长期状态监测，在岸桥门腿、门框及其他具有代表性的刚性结构位置布设倾角监测终端，并结合大车位置、吊载、小车位置、风速、轨道状态和设备运行工况进行综合分析，建立岸桥长期姿态基准。系统重点解决岸桥整体倾斜、门腿差异姿态、大车轨道或码头基础异常引起的姿态变化、长期结构基准漂移以及台风前后结构状态对比等问题，为港口岸桥结构健康监测、设备点检、维修检测和防风防台管理提供连续数据支持。
1. 岸桥结构高大，微小长期变化难以依靠人工发现
岸桥门框高度较大，传统巡检更加关注钢丝绳、制动器、吊具、滑轮、行走机构、焊缝及电气设备。对于门腿或门框数月甚至数年形成的缓慢姿态变化，仅凭人工目测通常难以及时识别。
2. 岸桥倾角受到运行工况显著影响
岸桥的小车位置、吊载重量和吊具位置会改变结构受力状态。同一监测点在空载、小车陆侧、小车海侧和重载起吊情况下可能表现出不同的角度。因此，岸桥倾角监测必须结合设备工况进行分类分析。
3. 大车轨道与码头基础状态会反映到整机姿态
岸桥沿码头前沿轨道运行。如果海侧轨道、陆侧轨道或者某一轨道区段发生不均匀沉降、局部高程变化或轨道基础异常，岸桥行驶至对应位置时可能产生重复性的横向或纵向姿态变化。
将倾角数据与大车行走位置关联后，可以辅助识别某些异常究竟来源于岸桥自身结构，还是与特定轨道区段和码头基础有关。
4. 海洋环境对长期结构状态影响明显
码头长期处于高湿、高盐雾、强风和日晒环境，钢结构腐蚀、连接件状态以及电气设备可靠性均面临长期环境作用。设备防护和安装结构需要适应海港现场环境。
5. 强风和台风会产生明显的短时结构响应
岸桥迎风面积较大，风荷载是重要外部作用之一。大风期间出现的倾角变化可能属于结构弹性响应，也可能伴随大车微小移动、防风装置受力或局部结构状态变化。
因此应把风速、风向、防风锚定状态和倾角数据放在同一时间轴中分析。
6. 单个倾角测点无法区分整体倾斜和门框变形
如果仅在一处安装传感器，只能判断该位置姿态发生变化，无法进一步区分整台岸桥整体倾斜、单侧门腿变化还是局部门框结构发生差异。
重点岸桥宜采用海侧、陆侧或者左右对称位置多测点布设，通过不同位置之间的差异提高工程解释能力。
7. 岸桥检测通常以周期检测为主，连续状态数据相对不足
传统港机检查和检测能够获得重要结构状态信息，但检测之间存在时间间隔。自动化姿态监测可以作为周期检测的补充，记录两个检测周期之间岸桥结构变化过程。
二、建设目标与监测目标
1. 建设目标
建设港口岸桥倾角在线监测系统，对岸边集装箱起重机门框和关键承载结构实施长期自动化姿态监测，建立设备正常运行条件下的结构响应基线，并识别长期不可恢复的姿态变化。
- 建立每台岸桥长期稳定的结构姿态数字基准。
- 监测岸桥海侧、陆侧及关键门腿姿态变化。
- 监测门框横向和沿轨道方向的倾斜趋势。
- 区分正常吊载造成的弹性响应与长期永久姿态变化。
- 分析岸桥姿态与大车行走位置之间的关系。
- 辅助识别轨道高程变化和码头基础差异沉降影响。
- 分析小车位置、起重量与岸桥倾角之间的关联。
- 分析风速、风向与岸桥结构姿态之间的关联。
- 识别台风、碰撞或异常冲击事件前后的结构基准变化。
- 形成岸桥年度、季度和全生命周期姿态变化档案。
- 为岸桥检测、检维修和结构状态评价提供长期数据。
2. 监测目标
岸桥横向倾斜监测：监测岸桥海侧与陆侧方向的整体姿态变化，重点关注两条大车轨道相对状态变化可能造成的结构倾斜。
岸桥纵向倾斜监测：监测沿大车运行方向的结构姿态变化，辅助识别同一轨道前后区段高程变化及设备局部结构异常。
海侧门腿姿态监测：长期记录靠海侧门腿或刚性门框位置姿态变化。
陆侧门腿姿态监测：记录陆侧门腿姿态，并与海侧测点进行差异比较。
左右门腿差异监测：通过多个对称监测点识别门框是否存在不一致的长期姿态变化。
轨道位置关联监测：将岸桥倾角与大车当前位置关联，判断异常是否在特定轨道区段重复出现。
风荷载响应监测：结合风速和风向观察岸桥结构在不同风况下的姿态响应。
运行荷载响应监测：结合小车位置、吊具负荷和作业状态区分结构正常弹性响应与长期基准变化。
异常运动监测：利用三轴加速度辅助识别碰撞、强冲击或明显运动事件。
三、需求分析
1. 需要建立岸桥专用工况基准
岸桥不存在一个适用于所有运行状态的固定倾角基准。建议至少区分停机锚定、空载待机、大车行走和正常装卸等状态。
用于长期结构趋势比较的基准数据，宜优先选择岸桥停止大车运行、吊具无载或工况可重复、风速较低且小车位于约定位置时的数据。
2. 需要区分弹性响应与永久变化
小车运动和吊载会产生结构弹性变形，当荷载解除后大部分变化应恢复。如果设备回到相同工况后倾角基准仍发生持续偏移，则更值得关注。
3. 需要多测点而不是单点判断
对于重点岸桥，宜在海侧、陆侧或左右对称刚性结构位置设置多个姿态监测点。
通过多点数据可以判断是整机共同倾斜，还是单侧门腿或局部结构变化。
4. 需要接入大车位置
岸桥属于沿轨道移动的设备。相同岸桥在不同轨道位置的姿态可能存在差异，因此系统宜获取大车位置编码器、PLC位置数据或其他可用的大车坐标。
5. 需要接入风速风向
海港风环境变化明显。没有风速信息时，很难判断较大倾角波动是否属于风荷载正常响应。
6. 需要接入吊载和小车位置
对于开展精细状态分析的项目，宜获取小车位置和实际起重量，使平台能够建立“相同荷载、相同小车位置、相近风况”下的可比数据。
7. 需要与周期性专业检测互相验证
在线倾角监测适合发现长期趋势，但不能替代全站仪测量、轨道检测、钢结构无损检测以及起重机械法定检验。
自动监测发现持续变化后，应使用独立专业测量方法进行复核。
四、总体解决方案
岸桥倾角监测采用“多位置姿态感知、运行工况识别、无线数据传输、结构基准分析、轨道位置关联、风荷载关联和异常复核”的技术路线。
根据岸桥钢结构图纸和现场条件，在海侧门腿、陆侧门腿、门框刚性节点或其他具有结构代表性的部位设置无线倾角监测终端。
每个终端连续获取三轴倾角、三轴加速度、温度、电量和通信状态，并通过通信网络上传平台。
同时从岸桥PLC、设备管理系统或其他数据源获取大车位置、小车位置、起重量、设备运行状态等数据，并配置风速风向监测。
平台首先建立岸桥在标准参考工况下的初始姿态基准，再分别建立空载、作业、强风、大车行走等工况数据模型。
对于短时间倾角变化，系统重点判断其是否与吊载、小车位置或者风速同步；对于长期变化，则比较设备每次回到标准参考工况后的基准值是否发生持续漂移。
总体监测逻辑为：岸桥结构状态 → 多点倾角感知 → 运行工况同步 → 风速风向同步 → 数据分类 → 相同工况基准比较 → 多点差异分析 → 大车轨道位置关联 → 长期趋势判断 → 异常复核 → 专业检测与维修。
五、系统架构设计
1. 结构感知层
由安装在岸桥门腿、门框等代表性刚性位置的倾角监测终端组成，负责获取结构姿态和明显运动事件。
2. 环境感知层
配置风速、风向及必要的环境温度监测设备，为分析强风和温度对岸桥姿态数据的影响提供依据。
3. 运行工况数据层
从岸桥PLC或设备管理系统获取大车位置、小车位置、起重量、吊具状态、作业状态以及必要的防风设备状态。
4. 边缘数据处理层
负责传感器采集、时间同步、数据过滤、异常事件记录和必要的数据缓存。
5. 通信层
S-CGTS标准设备可采用4G蜂窝通信独立上传数据。大型自动化码头也可根据项目架构将有关数据进一步接入企业物联网或设备管理平台。
6. 数据分析层
负责工况分类、基准比较、多点差异、风荷载关联、轨道位置关联和长期趋势分析。
7. 设备管理应用层
监测结果进入岸桥设备管理、点检、检维修、轨道检测及防台管理流程，最终形成结构状态闭环管理。
六、监测内容与监测方法
1. 海侧门腿倾角监测
在海侧门腿或与其可靠连接的刚性结构位置设置监测点，连续记录横向和纵向姿态变化。
海侧门腿数据需要结合吊载、小车位置和海风影响进行解释。
2. 陆侧门腿倾角监测
在陆侧对应结构位置设置监测点，与海侧数据形成空间对照。
海侧和陆侧测点同步发生相似变化时，更倾向于整机共同响应；如果只有一侧长期发生基准漂移，则应进一步检查该侧轨道、门腿及相关结构。
3. 左右结构差异监测
对于配置四个关键测点的岸桥，可分别监测海侧左、海侧右、陆侧左和陆侧右结构姿态。
通过四点数据比较，可以进一步识别整体倾斜、单侧变化和对角差异。
4. 门框横向倾斜监测
重点监测岸桥横跨海侧与陆侧轨道方向的倾斜变化。
该方向的长期变化可能与两条轨道相对高程、码头基础差异沉降或门框结构状态有关。
5. 沿轨道方向倾斜监测
监测岸桥沿码头岸线方向的长期姿态变化，并结合大车所在位置判断是否与某一轨道区段相关。
6. 岸桥停车状态监测
岸桥停止作业并处于规定参考状态后，平台获取静态姿态数据。该数据更适合用于长期基准趋势判断。
7. 岸桥装卸状态监测
作业过程中继续记录倾角变化，用于建立不同吊载和小车位置条件下的正常结构响应范围。
8. 大车行走状态监测
岸桥沿轨道移动时，将倾角数据与大车坐标同步记录。
如果岸桥每次经过同一轨道位置时都出现近似方向和幅度的姿态变化，则应将该轨道区段列为重点复核对象。
9. 强风状态监测
将岸桥倾角与实时风速、风向关联。对于大风期间产生的姿态变化，应在风速降低并恢复标准参考状态后再次比较结构基准。
10. 台风前后状态对比
在台风到来前记录岸桥锚定后的结构基准，台风结束后待现场具备安全检查条件时重新获取同等工况下的姿态数据。
通过台风前后对比，可以辅助判断极端风荷载后是否出现需要进一步专业检测的结构基准变化。
七、技术原理与算法模型
1. MEMS姿态监测原理
倾角监测终端通过MEMS三轴测量单元感知重力方向与自身坐标系之间的关系，从而获得设备安装位置的空间姿态。
传感器与岸桥刚性结构可靠连接后，结构姿态发生变化时，传感器同步产生角度变化。
倾角设备直接反映安装位置的姿态变化，不能单独直接判断岸桥钢结构是否发生损伤，也不能代替轨道沉降、轨距、垂直度和钢结构检测。
2. 岸桥坐标系建立
项目实施时应统一定义岸桥设备坐标。
X方向可定义为大车沿码头岸线运行方向。
Y方向可定义为海侧至陆侧方向。
Z方向按照设备姿态坐标系保存。
所有监测点必须采用统一方向规则，避免不同设备安装方向造成数据无法直接比较。
3. 静态基准模型
在岸桥处于规定参考工况时记录初始基准：
θx0 = 沿大车运行方向初始角度。
θy0 = 海陆侧方向初始角度。
任意时刻相对变化为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
4. 合成姿态变化
在需要评价总体变化幅度时，可计算：
Δθr = √[Δθx² + Δθy²]
合成值适合观察总体变化程度，但必须保留方向数据，因为岸桥向海侧倾斜、向陆侧倾斜和沿轨道方向倾斜具有不同工程意义。
5. 多门腿差异指数
对于多个同步监测点，可以计算同一时间各测点变化量之间的最大差异：
Dθ = max(Δθ1，Δθ2……Δθn) - min(Δθ1，Δθ2……Δθn)
如果所有监测点共同发生接近的变化，可能属于整体姿态响应；如果个别门腿明显偏离其他位置，则更需要检查局部结构、车轮、轨道或基础。
6. 结构基准漂移分析
岸桥每次回到规定的标准参考工况后，平台提取静态稳定数据。
通过连续数月或数年的标准工况数据形成：
标准状态基准时间序列：B1、B2、B3……Bn。
如果运行过程中的角度变化较大，但每次恢复标准状态后B值基本恢复，则多数情况下应优先考虑可恢复的工况响应。
如果B值长期持续向同一方向漂移，则需要重点分析永久结构变化、轨道状态或者码头基础状态。
7. 吊载—小车位置补偿模型
岸桥结构响应与吊载重量W及小车位置L存在关系。
平台可在长期运行数据基础上建立：
θexpected = f(W，L)
其中θexpected表示对应吊载和小车位置条件下的历史正常姿态范围。
实际测量值与正常工况模型之间的差异可表示为：
Rθ = θmeasured - θexpected
通过分析Rθ，可以减少不同吊载工况直接比较造成的误判。
8. 风速—姿态关联模型
将风速V、风向α与岸桥倾角放在统一时间轴。
经过长期数据积累后，可以建立特定岸桥正常风荷载响应范围。
对于强风期间产生的角度变化，不宜直接作为永久结构变形结论，应重点观察风停后标准工况基准是否恢复。
9. 大车位置—轨道状态关联模型
将大车沿轨道的位置记为Xc，构建：
θ = f(Xc)
如果岸桥在不同日期多次经过某一Xc位置时均出现重复姿态变化，而离开该位置后又恢复，则异常可能与大车轨道、码头基础或者该区域轨道几何状态有关。
该分析方法可以形成“岸桥运行位置—倾角响应”分布图，为轨道检测确定重点区段。
10. 岸桥结构与轨道异常区分逻辑
如果异常始终跟随岸桥本身存在，与所在轨道位置关系较弱，应重点检查岸桥结构。
如果异常主要跟随轨道位置变化，不同时间经过同一区段都具有较好重复性，应重点检查轨道和码头基础。
实际项目还需要结合轨道高程测量和岸桥专业检测进行最终确认。
11. 倾角变化速率
单位时间姿态变化速率可表示为：
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
长期缓慢变化和数分钟内产生的相同角度变化具有完全不同的设备管理意义，因此监测平台应同时分析变化量和变化速率。
12. 冲击事件识别
利用三轴加速度数据辅助识别车辆、船舶作业事故、设备碰撞、大车异常冲击或其他明显运动事件。
如果加速度事件发生后静态倾角基准同步改变，应及时组织现场结构检查。
13. 温度长期影响分析
大型钢结构会受到昼夜温差和季节温度变化影响。平台可在长期数据中分析温度与姿态之间的周期规律，从而避免把正常热胀冷缩误认为永久结构变化。
八、系统功能设计
1. 岸桥数字档案
建立岸桥编号、制造年份、额定起重量、轨距、前伸距、结构形式、所在泊位、历次检测和维修记录等基础资料。
2. 监测点空间管理
保存每个倾角监测点所在门腿、安装高度、安装方向、设备编号、初始基准和现场照片。
3. 实时姿态监测
显示海侧、陆侧及其他监测点当前三轴倾角、相对基准变化量、温度、电量和通信状态。
4. 标准工况基准管理
根据岸桥设备状态自动筛选或者人工确认可用于长期趋势比较的标准工况数据。
5. 多门腿对比
将海侧、陆侧以及左右多个监测点曲线叠加，识别不同结构位置之间是否出现差异发展。
6. 大车位置关联
将倾角数据按照岸桥所在轨道坐标重新组织，用于寻找与特定轨道位置重复相关的姿态异常。
7. 吊载工况关联
同步显示小车位置、起重量和吊具状态，分析不同作业阶段结构姿态响应。
8. 风况关联
同步显示实时风速、风向和岸桥姿态数据，为大风、阵风和台风期间结构响应分析提供依据。
9. 台风事件档案
记录台风名称或编号、最大风速、防风锚定时间、停机时间、恢复运行时间以及台风前后结构基准对比结果。
10. 趋势分析
按日、周、月和年度分析岸桥静态基准变化，识别长期慢性漂移。
11. 告警管理
根据基准漂移、变化速率、多测点差异以及强冲击事件产生状态提示和异常告警。
12. 检维修记录
将轨道调整、车轮维修、门腿检查、结构加固和防风装置检修等工作与监测数据关联。
13. 数据接口
可按照项目协议接入港口设备管理系统、EAM、SCADA、PLC数据平台或者港机智能运维平台。
九、硬件组成与配置方案
1. 无线倾角监测终端

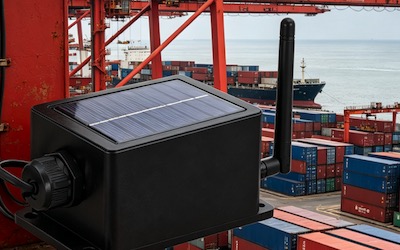

采用S-CGTS无线倾角监测终端，对岸桥门腿、门框或其他代表性刚性结构位置进行长期三轴姿态监测。
2. 多点倾角配置
普通状态趋势监测可以在海侧和陆侧代表性位置布设监测点。
对于结构状态要求较高的大型岸桥，可以在四个主要门腿或对称位置设置多点监测，以提高整体倾斜和局部差异识别能力。
3. 风速风向监测
接入岸桥原有风速仪数据或配置符合项目要求的风速风向监测设备，为岸桥防风和姿态数据分析提供环境参数。
4. 大车位置数据
优先从岸桥PLC或行走编码器获得大车轨道位置。
5. 小车位置及吊载数据
从岸桥控制系统获取小车位置和起重量等运行数据，提高结构响应分析精度。
6. 轨道沉降监测
对于已经发现码头沉降或轨道高程异常的泊位，可增加静力水准、精密水准或其他轨道沉降监测手段。
7. GNSS位移监测
对于需要掌握大型岸桥整体空间位置变化的项目，可在适当位置配置GNSS监测，与倾角数据进行联合分析。
8. 振动监测
对于钢结构疲劳、驱动机构或重要节点存在专项监测需求的项目，可另外配置专业振动监测设备。
9. 视频监控
可利用岸桥现有视频系统辅助确认碰撞、异常大风、检维修和其他特殊事件。
十、核心设备参数
岸桥长期姿态监测核心设备采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
上报周期：默认2小时一次，可根据项目要求配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及项目安装附件。
重量：约250 g，不含项目安装支架。
岸桥属于大型高价值起重设备。S-CGTS适合用于长期姿态变化、趋势监测和异常辅助识别，不应作为岸桥安全PLC的唯一倾覆保护、风速联锁、紧急停车或其他安全完整性功能的替代设备。
对于需要实时安全联锁、极高精度垂直度检测或轨道毫米级沉降测量的项目，应分别采用符合相应安全等级和测量精度要求的专业系统。
十一、软件平台与数据展示
1. 岸桥设备总览
按照码头、泊位和岸桥编号集中显示在线状态、当前姿态、告警数量及最近数据时间。
2. 岸桥结构测点图
按照海侧、陆侧和左右位置显示不同倾角终端所在结构部位，使异常数据能够直接对应实际门腿。
3. 静态基准趋势
重点展示相同参考工况下的长期姿态变化，而不是简单把全部装卸过程数据混合在一起。
4. 作业工况趋势
显示起重量、小车位置与倾角之间的关系，用于分析正常装卸作业中的结构响应。
5. 大车轨道位置分析
将大车坐标作为横轴之一，观察岸桥运行至不同轨道区段时的倾角变化。
6. 风速风向关联
显示倾角与风速、风向曲线，用于分析强风条件下岸桥结构响应。
7. 多点差异趋势
自动计算不同门腿监测点之间的姿态差值，识别单侧和局部结构变化。
8. 异常事件回放
当出现强冲击、异常角度变化或台风事件后，可回看事件前后的倾角、加速度、风速和设备运行工况。
9. 告警闭环
记录告警确认、现场检查、轨道测量、结构检测、维修措施和恢复结果。
10. 长期报告
按季度或年度生成岸桥姿态变化报告，为大型港机年度维护和结构检测提供数据参考。
十二、数据分析与智能应用
1. 岸桥静态姿态数字指纹
每台岸桥在规定空载、小车位置和低风速条件下均可形成具有自身特点的姿态基线。
长期比较这一基线，比直接比较作业过程中大量动态数据更适合识别慢性结构变化。
2. 海侧与陆侧门腿差异分析
长期比较两侧门腿变化方向和变化速率，可辅助识别岸桥整体侧倾与单侧局部变化。
3. 轨道区段异常识别
将岸桥多次大车行走数据按照实际位置叠加。如果不同日期在同一轨道坐标附近重复出现相似倾角变化，可以生成轨道重点检查区段。
该应用可以帮助港口把“岸桥倾斜异常”进一步转化为“需要检测的轨道位置”。
4. 岸桥自身异常与码头轨道异常区分
如果岸桥无论停在何处都表现出相同静态基准变化，更可能需要检查岸桥自身结构。
如果姿态变化明显依赖所处轨道位置，则轨道及码头基础应作为优先排查对象。
5. 吊载响应模型
积累不同起重量和小车位置对应的姿态数据，可以逐步形成岸桥结构正常工作区间。
当相同工况下结构响应明显偏离历史范围时，可触发进一步状态检查。
6. 台风前后结构状态评价
平台自动提取台风前和台风后可比工况数据。
如果极端天气结束后各监测点均恢复原有基准附近，可以作为设备恢复检查的一项辅助数据；如果某个门腿或多个位置出现持续基准变化，则建议安排进一步专业检测。
7. 大风长期统计
通过多年风速和倾角数据，可以形成特定岸桥的结构风响应历史数据库，为后续设备管理提供参考。
8. 检维修效果验证
轨道调整、车轮维修、门腿结构维修或者基础处理前后，可以直接比较岸桥静态姿态基准是否发生改善。
9. 多岸桥对比
同一泊位多个岸桥如果在相同轨道区段表现出类似姿态变化，应优先考虑轨道和码头结构因素。
如果只有单台岸桥发生异常，则设备自身结构和行走系统需要重点检查。
十三、预警机制与决策支撑
岸桥倾角预警不宜简单采用一个绝对角度值作为安全判定。岸桥运行中存在吊载、风荷载和结构弹性变形，因此应采用“静态基准变化、多点差异、变化速率、运行工况和风况”联合判断。
1. 数据关注
出现单次倾角变化时，首先核对岸桥是否正在行走、小车是否移动、是否吊载以及现场风速，不直接认定结构异常。
2. 基准漂移预警
岸桥恢复到相同标准工况后，某监测点连续多次不能恢复历史基准，并呈现稳定单方向发展时，进入结构趋势关注状态。
3. 多点差异预警
当某一门腿与其他监测点之间的姿态差持续扩大，应检查该门腿结构、大车车轮、轨道及基础。
4. 轨道关联预警
如果异常在同一轨道坐标反复出现，可以形成轨道检查提示，并安排轨道高程、轨距和基础检测。
5. 风暴事件预警
强风过程中倾角数据主要用于记录结构响应。风况恢复后，如果标准工况基准无法恢复，再提升为结构异常关注。
6. 冲击后检查提示
当三轴加速度记录明显冲击事件，同时静态姿态发生变化时，应及时检查设备是否存在碰撞、连接松动或其他结构问题。
7. 异常处置流程
推荐处理流程为：监测数据异常 → 核对风速和运行状态 → 核对吊载和小车位置 → 对比其他门腿 → 对比大车轨道位置 → 恢复标准工况重新测量 → 现场结构检查 → 轨道及基础测量 → 必要时开展专业检测 → 维修处理 → 重新确认基准。
十四、项目实施方案
1. 岸桥技术资料收集
收集岸桥总图、钢结构图、轨距、前伸距、起重量、门腿结构、制造资料、历年检测报告、维修记录及大车轨道测量资料。
2. 历史问题分析
重点整理轨道调整、码头沉降、车轮啃轨、门腿结构维修、台风事件及碰撞事故等历史情况。
3. 现场结构调查
确认海侧、陆侧及左右门腿可安装位置，并检查安装区域是否属于能够真实代表主体结构姿态的刚性构件。
4. 监测点设计
基础配置可采用海侧和陆侧代表性监测点。
对于重要自动化码头、大型岸桥、老旧岸桥或存在轨道基础问题的设备，可采用四点或更多结构测点。
5. 安装位置选择
监测终端应安装在主体刚性钢结构位置，不应安装于栏杆、薄壁护板、电缆桥架、可拆卸盖板或者振动明显且不能代表主体结构的位置。
6. 安装方向统一
所有设备统一定义海陆方向和大车运行方向，并在平台和现场安装记录中保持一致。
7. 通信测试
岸桥钢结构体量大，大面积金属构件可能影响无线通信，因此安装前应在实际位置测试4G通信条件，并合理确定天线位置。
8. 基准数据采集
设备安装后分别采集停机空载、大车行走和正常装卸状态数据。
选择具有可重复性的停机或空载状态建立正式结构基准。
9. PLC数据对接
根据项目条件接入大车位置、小车位置、起重量和设备运行状态。
10. 气象数据对接
接入岸桥现有风速仪或者码头气象监测系统，保证风况与结构姿态数据时间同步。
11. 试运行与模型建立
试运行阶段主要积累正常装卸、空载、大车行走和不同风速条件下的数据，不宜在系统上线初期直接使用过于严格的统一阈值。
12. 项目验收
验收资料宜包括测点布置图、安装照片、设备坐标方向、初始基准、通信测试、PLC接口、风速数据接口、平台功能、异常测试和运维说明。
十五、运维服务保障
1. 监测终端安装检查
定期检查倾角设备及其安装支架、紧固件和壳体，避免设备自身松动形成虚假结构变化。
2. 海洋环境防护检查
重点检查盐雾、腐蚀、雨水和长期日晒对安装结构、天线、接头及设备外壳的影响。
3. 台风前检查
在台风季或收到防台预警后，确认监测终端在线，并记录岸桥进入防风锚定状态后的结构基准。
4. 台风后复核
台风结束后应在安全条件允许情况下检查设备本体和岸桥结构，并将自动监测结果与人工现场检查相结合。
5. 专业测量校核
自动监测发现长期基准变化后，可通过全站仪、精密水准、轨道检测等方法进行独立复核。
6. 检维修事件标记
大车车轮更换、轨道调整、门腿维修、钢结构加固和大型设备改造均应在平台记录准确时间。
7. 基准重新确认
涉及结构调整的重大检维修完成后，应重新确认原基准是否仍然适用。
8. 长期数据归档
原始姿态数据、风速、工况、异常事件、人工复核和检维修结果应形成同一岸桥长期状态档案。
十六、项目优势与方案价值
1. 将岸桥结构姿态由周期测量转变为长期连续数据
能够记录两个专业检测周期之间岸桥门框和门腿的长期变化过程。
2. 不只是监测角度，而是分析岸桥运行工况
通过接入吊载、小车位置、风速和大车坐标，将“一个角度值”转化为具有实际港机意义的结构状态信息。
3. 辅助区分岸桥问题与轨道问题
利用岸桥大车位置与倾角的重复关联关系，可以为轨道和码头基础检查确定重点区域。
4. 支持防风防台后的状态复核
保存台风前后的可比结构数据，为极端天气后设备恢复检查增加客观依据。
5. 支持多门腿空间关联分析
多点监测能够比单个传感器更有效地区分整体倾斜与局部姿态异常。
6. 适合既有岸桥数字化改造
无线监测终端可以在不大规模改造原有控制系统的情况下增加长期结构状态感知能力。
7. 支持预测性维护
通过基准漂移和变化速率发现慢性趋势，使部分维修工作从异常发生后的被动处理转向趋势驱动检查。
8. 建立岸桥结构健康数据资产
将结构姿态、轨道位置、风况、吊载和维护记录长期积累，为港口大型机械数字化运维形成新的数据维度。
十七、应用场景
集装箱码头岸边集装箱起重机：用于STS岸桥门腿、门框及关键钢结构长期倾角监测。
自动化集装箱码头岸桥：可与岸桥PLC和智能运维平台集成，实现运行工况与结构数据联合分析。
大型超巴拿马型岸桥：适用于结构高度大、前伸距长的大型岸桥长期姿态趋势监测。
老旧岸桥：适用于服役时间较长、需要加强结构状态跟踪的岸桥设备。
存在码头沉降区域的岸桥：结合大车位置分析轨道和码头基础差异变化。
台风影响频繁港口：用于台风前后岸桥结构状态数据对比及防风防台辅助管理。
大车轨道异常岸桥：用于存在轨道高程变化、啃轨或反复轨道调整问题的设备辅助诊断。
经过结构加固或改造的岸桥：用于维修加固后长期跟踪结构姿态是否保持稳定。
岸桥碰撞或极端事件后监测：用于异常事件后的持续状态观察和专业检测辅助。
十八、效益分析
1. 提高岸桥慢性结构变化发现能力
通过长期相同工况数据比较，可发现传统人工巡检难以识别的结构基准缓慢漂移。
2. 提高轨道问题定位效率
将倾角变化与大车位置关联，可减少轨道全线排查的盲目性。
3. 提高台风后检查效率
台风前后的数字化基准能够帮助设备人员快速筛选需要重点检查的岸桥和结构位置。
4. 减少正常弹性变形造成的误判断
结合吊载、小车位置和风速分析，可以避免把正常工作状态变化简单理解为永久结构倾斜。
5. 提高设备检维修针对性
持续变化区域可优先安排轨道检测、钢结构检查和基础复测。
6. 支撑港口大型机械全生命周期管理
长期监测数据可与设备点检、维修和法定检验资料共同形成岸桥完整状态档案。
十九、标准规范与技术依据
港口岸桥倾角监测系统属于岸边集装箱起重机结构状态监测的辅助技术系统，具体设计、设备安装、运行和异常处置应结合岸桥制造技术文件、港口机械标准及企业设备管理制度实施。
主要可参考以下标准和技术文件：
- GB/T 15361-2009《岸边集装箱起重机》。
- GB/T 21920-2008《岸边集装箱起重机安全规程》。
- GB/T 3811-2008《起重机设计规范》。
- GB/T 6067.1-2010《起重机械安全规程 第1部分：总则》。
- GB/T 6067.5-2014《起重机械安全规程 第5部分：桥式和门式起重机》。
- GB/T 18439-2001《港口起重机 稳定性基本要求》。
- JT/T 90-2020《港口装卸机械风载荷计算及防风安全要求》。
- JT/T 79-2008《港口集装箱大型起重机械检测技术规范》。
- JT/T 295-2008《岸边集装箱起重机修理技术规范》。
- GB 50017《钢结构设计标准》。
- GB 50026《工程测量标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- 港口大型机械防阵风防台风相关管理和技术文件。
- 岸桥制造商设计、安装、维护和检测技术文件。
相关标准可能根据行业技术发展进行修订。正式项目设计、采购、验收和安全评价前，应核对标准现行有效版本，并以项目技术协议、设备制造商技术要求及港口主管部门要求为准。
二十、成功案例
案例一：某沿海自动化集装箱码头岸桥长期倾角监测
某沿海自动化集装箱码头大型岸桥长期保持高负荷运行。设备管理人员希望在原有电气和机械状态监测基础上增加钢结构长期姿态监测能力。
项目分别在岸桥海侧和陆侧关键门腿位置安装无线倾角监测终端，并从岸桥PLC获取大车位置、小车位置和起重量，同时接入岸桥风速仪数据。
系统运行初期首先建立空载低风速参考基准，随后积累不同小车位置和不同吊载条件下的正常倾角响应。
长期运行过程中，系统发现作业期间岸桥角度变化较明显，但在每次返回参考工况后均恢复至原有基准附近，说明相关变化主要属于正常结构工作响应。
通过建立岸桥自身姿态基线，设备管理人员能够更加准确地区分运行变形与需要重点检查的长期基准变化。
案例二：某集装箱码头岸桥轨道沉降辅助定位
某码头岸桥运行过程中出现阶段性大车行走状态异常。常规检查未发现明显岸桥门框结构问题，但部分轨道区域曾发生过维修。
项目在岸桥多个门腿设置倾角监测点，并将监测数据与大车位置编码器同步。
经过多次往返运行数据对比发现，岸桥每次进入某一固定轨道区段时，海陆方向倾角均出现具有较好重复性的变化，而驶离该区域后数据恢复。
技术人员据此对对应轨道区段开展精密高程复测，发现两条轨道局部相对高程存在变化。
完成轨道调整后，同一位置的倾角重复异常明显减小。项目实现了从“岸桥姿态异常”到“轨道重点检测区域”的快速定位。
案例三：某台风多发港区岸桥防台前后结构状态监测
某港区每年受到多次强热带天气影响。大型岸桥按照港口防台制度进入锚定状态，但过去台风过后主要依赖人工结构检查判断设备状态。
项目在重点岸桥布设门腿姿态监测终端，并将风速、防风锚定状态与结构数据统一记录。
台风期间岸桥倾角随风速变化产生明显波动。风速降低后，大部分监测点逐渐恢复台风前基准。
其中一次强台风过后，一台岸桥某侧门腿的静态基准未完全恢复。设备部门根据监测结果对该岸桥开展重点结构和轨道复查，并及时确认了需要进一步处理的位置。
在线监测并未替代防台检查，而是帮助港口在大量设备中更快确定台风后优先检查对象。
案例四：某老旧岸桥结构维修后的长期跟踪监测
某岸桥服役年限较长，完成部分钢结构节点和大车行走系统维修后，运营单位希望连续观察维修后的设备结构状态。
项目在四个主要结构位置建立倾角监测点，并在维修结束后重新采集标准参考工况基准。
平台长期比较四个监测点之间的差异，并将后续轨道调整和车轮检修时间同步记录。
运行期间各监测点在装卸工况下存在正常波动，但标准状态数据保持稳定，没有出现持续单方向漂移。
长期在线数据为该岸桥维修后的结构稳定性跟踪以及后续年度设备检测提供了连续历史资料。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB/T 15361-2009《岸边集装箱起重机》。
- GB/T 21920-2008《岸边集装箱起重机安全规程》。
- GB/T 3811-2008《起重机设计规范》。
- GB/T 6067.1-2010《起重机械安全规程 第1部分：总则》。
- GB/T 6067.5-2014《起重机械安全规程 第5部分：桥式和门式起重机》。
- GB/T 18439-2001《港口起重机 稳定性基本要求》。
- JT/T 90-2020《港口装卸机械风载荷计算及防风安全要求》。
- JT/T 79-2008《港口集装箱大型起重机械检测技术规范》。
- JT/T 295-2008《岸边集装箱起重机修理技术规范》。
- GB 50017《钢结构设计标准》。
- GB 50026《工程测量标准》。
- 交通运输主管部门港口大型机械防风防台相关技术文件。
- 岸边集装箱起重机制造商设计、安装、检验和维修技术资料。
本方案适用于海洋港口、集装箱码头岸边集装箱起重机、STS岸桥及类似大型轨道式港口起重设备的长期倾角和姿态趋势监测。实际项目的监测点数量、安装位置、采样周期、上传频率、数据接口和告警指标，应根据岸桥结构形式、设备参数、轨道条件、码头基础、历史检测情况和设备管理目标确定。
岸桥倾角监测主要解决“岸桥结构姿态是否正在发生长期变化以及这种变化可能与什么因素相关”的问题。系统不能替代岸桥安全联锁、防风防台装置、法定检验、轨道精密测量、钢结构无损检测和专业结构安全评价。出现持续异常后，应通过独立测量和专业检测完成最终工程确认。
