一、项目背景与监测难点
水库大坝、防洪堤、河道堤防及水利枢纽挡水建筑物是防洪、供水、灌溉、水力发电和城市防灾体系中的重要基础设施。其运行状态直接关系下游人口、城镇、交通、工业设施及农业区域安全。大坝和防洪堤长期承受自重、水压力、渗流、温度变化、降雨、库水位或河流水位升降以及地基变形等多种作用。对于土石坝和堤防，还存在土体固结、浸润线变化、局部冲刷、渗透变形、边坡滑移等问题；对于混凝土坝，还需要关注坝体位移、坝段相对变形、基础状态、温度效应和接缝变化。
很多坝体和堤防异常并不是瞬间发生，而是经历“微小变化—长期累积—变化速率增加—多参数异常—宏观现象出现”的过程。因此，大坝防洪堤变形监测的核心不是测量某一个瞬时倾角，而是建立长期连续的结构状态时间序列。工程监测应回答以下问题：坝体是否发生沉降；是否存在水平位移；局部结构是否倾斜；变形是否与库水位或洪水位变化相关；渗压是否同步变化；多个相邻测点是否表现出空间连续性；洪水退去后结构是否恢复原有状态；异常是测量扰动还是正在发展的工程问题。
1. 水位变化会持续改变坝体受力和渗流条件
水库蓄水、泄水以及河道洪水过程都会改变挡水建筑物两侧水压力和坝体内部渗流状态。
因此，同一个大坝监测点在不同水位条件下可能存在正常的周期性响应。单独比较两个不同时期的角度或者位移，而不考虑同期水位，容易造成错误判断。
2. 土石坝变形具有明显空间分布特征
土石坝可能发生坝顶沉降、上下游方向位移、坝肩差异变形、局部边坡变化以及地基长期沉降。
一个倾角监测点只能反映安装部位的局部姿态，无法代表整个坝体的变形状态。
3. 防洪堤属于长距离线性工程
河道堤防可能延伸数公里甚至数百公里，地基、断面形式、穿堤建筑物和历史险情存在明显差异。
因此防洪堤监测不适合简单均匀布点，更应围绕历史险工险段、软弱地基、穿堤建筑物、堤脚冲刷、弯道迎流段和既有变形区域进行重点布设。
4. 洪水期间异常发展速度可能明显加快
正常水位条件下长期稳定的堤防，在洪水持续高水位作用下，浸润线、渗压和地基水力条件可能发生明显变化。
因此汛期需要根据水位及风险状态调整监测频率，而不能全年采用完全相同的数据周期。
5. 渗流异常可能早于明显结构变形
坝体或堤防发生异常时，并不一定首先表现为倾斜。部分问题可能先表现为测压管水位、渗压、渗流量或浑浊度变化，随后才出现沉降、裂缝或局部变形。
因此高风险工程应建立变形与渗流联合监测体系。
6. 温度变化会影响混凝土坝结构响应
混凝土坝受到水温、气温和太阳辐射影响，存在正常的季节性和周期性变形。
判断混凝土坝长期倾斜或位移趋势时，应将温度因素与水位因素同时纳入分析。
7. 单一角度阈值不适合大坝安全判断
不同坝型、坝高、结构形式、地基条件、监测位置和历史运行状态差异巨大。
某一位置出现角度变化并不直接等于坝体危险，应综合累计变化、变化速率、多点空间关系、水位、渗压以及现场检查结果进行判断。
二、监测对象分类与风险机理
1. 土石坝
重点关注坝顶沉降、坝体水平位移、上下游边坡变形、坝肩变形、坝基沉降、裂缝、渗压、浸润线和渗流量。
无线倾角监测适合用于坝顶刚性监测墩、混凝土防浪墙、局部支挡结构或其他与坝体可靠连接的刚性监测对象。
2. 混凝土坝
重点关注坝顶和坝体水平位移、垂直位移、坝段相对变形、坝体倾斜、接缝、裂缝、扬压力、渗流、温度以及基础状态。
高等级混凝土坝通常已经具备垂线、引张线、静力水准、测缝计和其他高精度监测系统。无线倾角更适合作为局部结构姿态和数字化补充监测手段。
3. 防洪堤和河道堤防
重点关注堤顶沉降、堤身水平变形、迎水坡和背水坡状态、堤脚变形、裂缝、渗压、浸润线、管涌、渗漏以及穿堤建筑物周边变化。
4. 堤岸及附属支挡结构
包括防洪墙、混凝土挡墙、护岸、重力式挡墙、闸室邻近结构等，可对结构主体开展倾斜、沉降、裂缝和基础变形监测。
5. 近坝库岸与边坡
部分水库大坝还需要关注坝肩和近坝库岸边坡。此类区域宜采用GNSS、深部测斜、裂缝、雨量、地下水和倾角等多种手段联合监测。
三、建设目标与监测目标
1. 建设目标
- 建立大坝或防洪堤长期自动化安全监测体系。
- 持续监测坝体和堤防沉降、水平位移及局部结构倾斜。
- 掌握大坝不同坝段和堤防不同里程之间的差异变形。
- 分析库水位、河流水位与结构变形之间的关系。
- 分析降雨、洪水过程和渗压变化对坝体状态的影响。
- 监测挡墙、防浪墙、抗滑结构等刚性对象长期姿态。
- 识别变形量、变化速率和变化加速度异常。
- 实现正常运行、汛期、高水位和异常状态分模式监测。
- 实现多参数关联分析和分级监测预警。
- 形成大坝和防洪堤全生命周期数字化安全档案。
2. 核心监测目标
垂直位移：监测坝顶、堤顶及重点结构沉降和隆起。
水平位移：监测坝体、坝肩、堤防和重点建筑物平面位置变化。
倾斜变化：监测刚性结构局部姿态及长期方向性变化。
裂缝变化：监测坝体、挡墙、防浪墙及其他结构裂缝张开和闭合。
渗压与浸润线：掌握坝体、坝基及堤身内部水力状态。
渗流量：监测坝后排水、渗流出口等位置渗流变化。
水位：记录库水位、上游水位、下游水位和洪水过程。
降雨：记录降雨过程，为土石坝、堤防和边坡异常分析提供环境因素。
四、需求分析
1. 必须区分倾角监测和位移监测
倾角终端直接测量结构姿态，GNSS、全站仪、垂线、引张线等主要用于位移监测，高程测量和静力水准主要用于沉降监测。
不同物理量不能互相替代。
2. 大坝安全监测需要高精度专业系统作为主体
大坝属于高安全等级水工建筑物，很多变形量可能处于毫米级甚至更小量级。
因此，S-CGTS无线倾角终端主要用于局部结构姿态、明显长期倾斜和分布式辅助监测，不应取代规范要求的高精度坝体变形监测设施。
3. 防洪堤需要按照风险分区进行布点
长距离堤防不宜采用机械式等间距布点，应结合工程地质、历史险情、堤身结构、河势、水流冲刷及穿堤建筑物进行风险分区。
4. 需要水位同步数据
没有水位数据，很难解释大坝和堤防在蓄水、洪水和退水过程中的结构响应。
5. 需要渗流监测数据
高水位条件下结构变形稳定并不代表不存在渗透问题，因此应根据工程等级配置渗压、浸润线和渗流量监测。
6. 需要根据汛期动态调整频率
日常低风险状态可以采用较长周期，而洪水上涨、高水位持续、强降雨或者监测异常期间应根据工程管理要求提高采集频率。
7. 需要保证监测基准稳定
高程基准、GNSS参考站、倾角监测基座和其他监测参考体系自身必须可靠，否则会把基准变化误认为坝体变化。
五、总体解决方案
系统采用“变形监测＋倾角监测＋渗流监测＋水雨情监测＋环境工况＋平台综合分析”的总体方案。
大坝或防洪堤首先按照工程结构和风险进行监测分区，再针对不同区域选择合适的监测技术。
对于整体坝体和堤防变形，可采用GNSS、精密水准、静力水准、全站仪、垂线、引张线等技术。
对于监测墩、防浪墙、挡土墙、抗滑桩、闸室邻近结构等刚性部位，可增加无线三轴倾角监测终端，持续观察局部结构姿态。
坝体内部或堤身内部配置渗压、地下水或测压管监测；排水系统根据工程要求监测渗流量。
系统同步获取库水位、河流水位、降雨以及必要的温度信息。
最终形成：
水位和降雨变化 → 水压力及渗流场变化 → 坝体或堤身响应 → 沉降、位移、倾角、裂缝及渗压感知 → 数据传输 → 多参数分析 → 趋势识别 → 异常复核 → 安全研判 → 工程处置。
六、系统架构设计
1. 外部变形监测层
由GNSS、精密水准、静力水准、全站仪、垂线、引张线及倾角监测设备组成。
2. 内部变形监测层
根据工程需要配置深部位移、测斜、沉降等监测设施。
3. 渗流监测层
由渗压计、测压管、地下水位监测和渗流量监测设备组成。
4. 水雨情感知层
包括库水位、河道水位、降雨量以及相关水文信息。
5. 环境监测层
混凝土坝可根据需要接入气温、水温及结构温度信息。
6. 边缘采集与通信层
现场完成多源数据采集、时间同步、缓存和传输。
通信可根据工程实际采用4G、光纤、专网、有线通信或者其他可靠方式。
7. 数据分析平台
按照大坝、坝段、断面或者防洪堤里程管理监测数据，完成趋势、空间和多参数关联分析。
8. 安全管理应用层
用于大坝日常运行、汛期值守、安全检查、险情分析、维修养护和应急管理。
七、大坝监测点布设设计
1. 坝顶监测
坝顶是观察坝体整体变形的重要区域，可布置沉降和水平位移监测点。
对于具有稳定刚性结构的位置，可增加倾角监测点观察局部姿态。
2. 最大坝高断面
最大坝高区域通常属于重点监测断面，应综合布置外部变形、内部变形和渗流监测。
3. 坝肩区域
坝体与两侧岸坡连接位置的岩土及结构条件可能与坝体中部不同，应关注差异变形。
4. 上下游坝坡
土石坝可根据工程要求在不同高程设置变形监测点，观察坡体水平和垂直变化。
5. 防浪墙
与坝体可靠连接的混凝土防浪墙可作为局部倾斜监测对象。
如果防浪墙自身存在独立结构缝，应明确监测对象是防浪墙自身还是坝体整体，避免过度解释。
6. 溢洪道及泄洪建筑物
根据结构重要性监测沉降、位移、接缝和局部结构姿态。
7. 近坝边坡
近坝库岸或者坝肩高边坡可根据地质条件配置GNSS、深部测斜、倾角、裂缝和地下水监测。
八、防洪堤监测点布设设计
1. 堤顶
沿重点堤段布置沉降和水平位移监测点，建立堤顶纵向变形曲线。
2. 迎水坡
重点观察护坡、挡墙、坡面及历史冲刷区域。
3. 背水坡
高水位期间重点关注渗漏、湿润区、散浸、鼓胀和坡体变化。
4. 堤脚
堤脚是检查管涌、隆起、渗流和局部变形的重要区域，应结合现场巡查和渗流监测。
5. 历史险工险段
曾发生滑坡、渗漏、管涌、裂缝或者加固处理的位置，应提高监测密度。
6. 河道弯曲和迎流冲刷段
水流集中冲刷可能影响堤脚和岸坡稳定，应根据河势变化进行重点监测。
7. 穿堤建筑物
涵闸、泵站、管道和其他穿堤结构周边，由于结构和土体刚度不同，需要重点关注差异沉降及接触部位状态。
8. 新老堤连接位置
不同建设年代、填筑材料或者加固方式的堤段连接处，应关注长期差异变形。
九、主要监测内容与监测方法
1. 垂直沉降
根据工程精度要求采用精密水准、静力水准、GNSS或其他适用技术。
2. 水平位移
采用GNSS、全站仪、垂线、引张线等技术监测坝体和结构平面位置变化。
3. 局部倾角
无线倾角终端用于刚性监测墩、防浪墙、挡墙、抗滑结构等代表性位置。
4. 裂缝
对结构裂缝、坝顶裂缝、防浪墙裂缝和堤防重点裂缝设置裂缝监测。
5. 渗压
根据坝体、坝基或堤身结构设置渗压监测点，掌握内部水压力变化。
6. 渗流量
根据工程排水结构和监测设计获取坝体、坝基或相关排水部位渗流量。
7. 库水位和河流水位
连续获取上下游水位，为变形和渗流分析提供主要工况参数。
8. 降雨
获取小时雨量、日累计雨量和降雨过程数据。
9. 温度
对于混凝土坝，应根据工程监测系统分析气温、水温及坝体温度变化。
十、技术原理与算法模型
1. 沉降量
某监测点初始高程为H0，当前高程为H(t)，可定义：
S(t) = H0 - H(t)
工程项目应统一正负方向。
2. 沉降速率
Vs = [S(t2) - S(t1)] / (t2 - t1)
安全监测不仅需要关注累计沉降量，还应关注变形是否已经趋于稳定以及变化速度是否正在增加。
3. 相邻点差异沉降
ΔSi = S(i+1) - Si
对于坝顶或者堤顶相邻测点，可以进一步计算：
Gi = ΔSi / L
其中L为两个测点之间距离。
4. 水平位移
若初始平面坐标为(x0，y0)，当前坐标为(x，y)，则水平合位移可表示为：
Dh = √[(x-x0)² + (y-y0)²]
工程分析中还应保留顺坝轴线方向和垂直坝轴线方向的原始分量。
5. 倾角基准
无线倾角终端稳定安装后建立：
θx0、θy0、θz0。
对应变化量为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
6. 倾角变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
相同累计角度变化如果分别发生在数年和数小时内，其工程意义完全不同。
7. 变形加速度
在具备足够连续数据条件下，可进一步观察变化速率本身是否增加：
Aθ = [Vθ(t2) - Vθ(t1)] / (t2 - t1)
持续加速比单次突变更需要结合其他参数进行复核。
8. 多点空间连续性
对于同一坝段或者连续堤段，应比较相邻多个监测点变化。
单点异常而相邻测点全部稳定时，应优先检查监测设备、基座和局部结构。
连续多个测点表现出相近方向和时间特征时，其工程意义通常更高。
十一、水位—变形耦合分析
1. 库水位关联
将库水位Hwater与坝体位移、沉降和倾角放在统一时间轴。
经过长期运行，可以逐步建立同一大坝在不同水位区间下自身的正常响应范围。
2. 水位上涨过程
关注库水位或者洪水位快速上涨期间坝体水平位移、渗压和倾角是否同步变化。
3. 持续高水位过程
高水位持续时间同样具有工程意义。部分渗流和边坡问题可能具有一定时滞，并非水位达到峰值时立即表现。
4. 快速退水过程
对于土石坝上游坡、堤防迎水坡和岸坡，高水位快速下降可能形成与涨水过程不同的水力条件，因此应单独分析退水阶段。
5. 同水位历史比较
可以选择历年相近库水位、季节和温度条件下的数据进行比较。
如果相似工况下结构响应长期逐步偏离历史范围，应提高关注度。
十二、汛期与洪水过程专项分析
1. 洪水前基准
进入主汛期前应确认重点测点在线，并保存大坝和防洪堤稳定状态基准。
2. 涨水阶段
洪水位持续上涨时重点观察水位、渗压、渗流量、沉降及倾角变化。
3. 高水位持续阶段
重点关注渗压是否持续升高、背水坡是否出现异常以及结构变形是否存在持续发展。
4. 洪峰阶段
根据工程安全管理要求提高数据查看频率，并加强现场巡查。
5. 退水阶段
继续保持监测，不能因为水位开始下降立即恢复普通监测频率。
6. 洪水后残余变形
水位恢复正常后，将坝体和堤防姿态与洪水前基准比较。
如果高水位期间发生的变化能够恢复，和洪水后持续存在残余沉降或倾角变化，具有不同工程意义。
7. 洪水事件档案
建议每次较大洪水形成完整数据事件，包括洪水起止时间、最高水位、持续时间、累计降雨、最大变形、最大渗压及洪水后恢复状态。
十三、硬件组成与配置方案

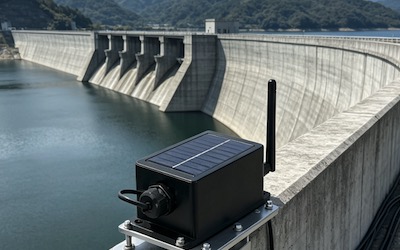

1. 无线倾角监测终端
采用S-CGTS无线倾角监测终端，对大坝监测墩、防浪墙、防洪墙、挡墙、抗滑结构及其他刚性监测对象进行三轴姿态监测。
2. GNSS变形监测
用于坝顶、坝坡、堤顶、岸坡等重点区域三维位移监测。
3. 沉降监测系统
根据精度要求采用水准测量、静力水准或其他高程监测技术。
4. 混凝土坝高精度变形系统
根据工程原设计采用垂线、引张线、静力水准、测缝等专业系统。
5. 深部测斜
适用于坝肩、近坝边坡、堤防边坡及其他需要获取深部水平位移的位置。
6. 渗压监测
布设渗压计或测压管，获取坝体、坝基和堤身内部水力状态。
7. 渗流量监测
对设计监测位置进行自动或人工渗流量观测。
8. 裂缝监测
对重点结构裂缝设置裂缝计，连续监测张开量。
9. 水位监测
配置库水位和上下游水位监测。
10. 雨量监测
用于分析强降雨及洪水过程。
11. 视频监控
重点坝段和险工险段可结合视频观察渗漏、冲刷、滑坡和现场作业情况。
十四、S-CGTS无线倾角监测终端参数
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
重量：约250 g，不含项目安装支架。
大坝和防洪堤工程使用时，应根据结构变形特点确定合适量程。对于正常长期监测，一般优先关注小量程条件下的相对变化，而不是追求较大的测量范围。
需要特别说明，0.01°为设备角度分辨率，并不意味着现场能够达到对应的线位移测量精度。坝体高精度变形监测仍应采用满足大坝安全监测规范要求的专业技术。
十五、倾角设备安装专项要求
1. 必须安装在刚性对象
无线倾角终端应与监测对象形成可靠刚性连接。
不得直接将松散土体、草皮、浮石、松动护坡块或不稳定装饰构件作为监测基准。
2. 土石坝建议设置专用监测墩
需要监测土石坝局部表面姿态时，可根据工程设计设置与监测对象具有明确关系的刚性监测墩，再将设备固定于监测墩。
3. 混凝土坝安装
宜选择坝体主体混凝土或者专用监测基座，并避免将容易产生独立局部振动的栏杆、盖板作为安装位置。
4. 堤防监测
土质堤防同样应采用可靠监测墩或已有刚性工程结构。
5. 坐标方向
应明确一个主要测量方向垂直坝轴线或堤轴线，另一方向沿坝轴线或堤轴线。
通过统一坐标，可以判断变形主要朝上游、下游还是沿轴线方向发展。
6. 基准建立
设备安装完成并确认稳定后，连续获取多组数据再建立正式零点。
不应在安装完成后立即将某一个瞬时绝对角度直接作为安全报警值。
十六、软件平台与数据分析
1. 工程总览
显示水库、大坝、防洪堤、坝段、堤段、设备数量、在线率及当前异常情况。
2. 大坝断面管理
按照坝轴线、坝段和高程管理不同监测设备。
3. 防洪堤里程管理
按照河道名称、左右岸及堤防里程组织监测点。
4. 变形趋势
分别显示沉降、水平位移和倾角趋势，不将不同物理量简单混合。
5. 水位关联
将库水位或者河流水位叠加到变形曲线中。
6. 渗压关联
同时展示水位、渗压和结构变形，分析不同参数之间的时间关系。
7. 多点空间对比
比较同一坝段、同一监测断面或者连续堤段多个测点。
8. 洪水过程回放
按照完整洪水过程回放水位、雨量、渗压和变形数据。
9. 汛期重点监控
汛期首页可集中显示高水位水库和重点防洪堤段。
10. 设备状态
显示设备电量、通信、最后数据时间和数据完整率。
11. 数据接口
可按照项目协议接入水库运行管理平台、数字孪生水利平台、防汛系统或第三方安全监测平台。
十七、多参数综合分析
1. 变形与渗压联合分析
如果坝体倾角或沉降发生变化，同时同一区域渗压也持续异常，其工程关注度通常高于单参数变化。
2. 水位上涨与变形响应
长期记录每一次明显蓄水或洪水过程，逐步形成结构自身正常响应范围。
3. 空间连续性分析
多个连续坝段或者堤段出现同方向变化时，应分析其空间范围，而不是仅处理其中一个报警点。
4. 异常速率分析
从“是否发生变形”进一步分析“是否正在加速”。
5. 同工况历史比较
将今年高水位工况与历史相似高水位工况比较，可以识别结构响应是否出现长期变化。
6. 洪水后恢复性分析
分析洪水结束后各项参数是否重新进入历史稳定范围。
7. 多源交叉验证
倾角、GNSS、沉降、渗压、裂缝和人工巡查结果相互验证，可明显降低单传感器误报带来的判断风险。
十八、预警机制与决策支撑
大坝和防洪堤监测预警不建议使用一个统一固定的倾角值作为安全界限。
最终指标应根据大坝等级、坝型、设计条件、历史监测规律、现行规范以及主管单位批准的安全监控指标确定。
1. 一级数据关注
出现单点异常或短时突变时，首先检查监测设备、通信、基准和现场是否存在检修施工。
2. 二级趋势关注
某测点连续多个周期向同一方向变化，或者变化速率高于历史正常范围时，提高数据查看频率。
3. 三级多参数异常
变形持续发展，同时出现渗压、水位关联或相邻多个测点异常时，应组织现场复核。
4. 四级快速发展状态
多个独立监测参数显示持续加速变化，并伴随裂缝、渗漏、滑坡、管涌等宏观异常时，应按照工程安全管理和防汛应急制度立即进行专业研判和相应处置。
5. 推荐闭环
监测异常 → 检查数据有效性 → 检查设备及基准 → 查询当前水位和降雨 → 对比渗压和渗流 → 对比相邻测点 → 现场巡查 → 人工专业复测 → 加密监测 → 专业会商 → 工程处置 → 持续跟踪。
十九、项目实施方案
1. 基础资料收集
收集工程设计、竣工、地质、历史安全评价、除险加固和历年安全监测资料。
2. 历史数据分析
分析历史沉降、水平位移、渗压和水位关系，确定已有正常变化规律。
3. 现场安全检查
调查坝顶、坝坡、坝肩、排水、防浪墙、堤顶、堤坡、堤脚及穿堤建筑物实际状态。
4. 风险分区
根据结构形式、地质条件、历史险情和监测目标确定重点监测区域。
5. 监测断面设计
对大坝设置典型监测断面；防洪堤按照堤段和风险等级配置监测断面。
6. 监测系统设计
根据不同物理量分别选择位移、沉降、倾角、渗流和环境监测技术。
7. 倾角设备安装
设置可靠刚性安装基础，记录点位、方向、结构部位和初始角度。
8. 时间同步
不同监测系统应采用统一时间基准，保证水位、渗压和变形能够准确进行关联分析。
9. 初始数据采集
正式运行前采集稳定期数据，并完成与人工测量或既有监测设施的比对。
10. 汛期模式测试
验证采集频率调整、告警和数据传输机制。
11. 项目验收
形成测点布置图、设备清单、安装记录、初始值、通信测试、人工比对、平台功能及告警测试等资料。
二十、运维与长期管理
1. 监测设施定期检查
定期检查监测基座、紧固件、太阳能板、天线和防水部件。
2. 基准体系复核
定期复核水准基点、GNSS参考点及倾角监测基座稳定性。
3. 汛前检查
主汛期前重点确认监测系统在线、通信正常、电量充足。
4. 汛期加强维护
重点监控水位快速变化、高水位持续及强降雨过程。
5. 洪水后专项检查
重点检查存在残余变形或者多参数异常的区域。
6. 除险加固后重新确认基准
工程加固、坝体施工或者堤防整治后，应根据实际情况重新建立或调整监测基准。
7. 数据整编分析
安全监测不能只保存实时数据，应按照工程管理要求定期开展数据整编、趋势分析和年度评价。
二十一、方案价值
1. 将局部姿态监测纳入大坝完整安全监测体系
倾角数据不再孤立使用，而是与沉降、水平位移和渗流数据共同发挥作用。
2. 从“是否超限”升级为“变化过程分析”
不仅关注当前值，还关注累计变化、变化速率和是否加速。
3. 建立水位—渗流—变形完整数据链
能够解释大坝和防洪堤为何在特定运行工况下产生变化。
4. 提升汛期重点区段筛选效率
大量水利设施中，可利用自动监测快速确定需要重点巡查的位置。
5. 支持险情早期识别
将肉眼尚不明显的长期结构趋势提前转化为数字信号。
6. 支持除险加固效果评价
加固前后持续监测，可以观察结构是否重新进入稳定状态。
7. 支持数字孪生水利应用
监测数据可以作为数字孪生水库、数字孪生流域和现代化水利运行管理平台的重要感知数据来源。
二十二、应用场景
土石坝安全监测：用于坝顶、坝坡、坝肩和监测墩变形监测。
混凝土坝辅助倾角监测：用于坝体局部结构、坝顶及附属结构姿态长期跟踪。
小型水库大坝：用于既有水库监测设施补充和自动化升级。
防洪堤：用于城市、乡村、工业园区及河道防洪堤重点堤段监测。
江河堤防：用于长距离堤防险工险段自动化监测。
海堤：用于沿海防潮堤及海岸防护工程结构变形监测。
水库除险加固工程：用于加固施工和加固完成后的结构状态跟踪。
防洪墙：用于城市河道混凝土防洪墙倾斜、沉降和裂缝监测。
近坝库岸：用于水库蓄水影响区边坡变形监测。
穿堤建筑物：用于泵站、涵闸和管线邻近堤段差异变形监测。
汛期重点险段：用于高水位、连续降雨及洪水期间加强监测。
二十三、标准规范与管理依据
大坝和防洪堤安全监测应根据工程性质、管理体系和项目等级选择适用标准。水库大坝、堤防和水电工程执行的标准体系可能存在差异，正式项目应由设计及管理单位确定最终适用文件。
- 《水库大坝安全管理条例》及2026年现行修订文本。
- 《水库大坝安全监测管理办法》。
- GB/T 45530-2025《土石坝安全监测技术规范》。
- SL/T 551-2024《土石坝安全监测技术规范》。
- SL 601-2013《混凝土坝安全监测技术规范》。
- GB/T 51416-2020《混凝土坝安全监测技术标准》。
- SL/T 794-2020《堤防工程安全监测技术规程》。
- SL/T 828-2024《小型水库监测技术规范》。
- SL/T 829-2024《水库大坝风险等级划分与评估导则》。
- SL/T 827-2024《水库大坝隐患探测技术规程》。
- SL/T 436-2023《堤防隐患探测规程》。
- SL/T 595-2023《堤防工程养护修理规程》。
- SL/T 260-2025《堤防工程施工规范》。
- GB 50026《工程测量标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- 工程设计文件、安全评价报告、监测设计文件及运行管理规程。
不同标准体系对于监测项目、精度、频次和安全监控指标存在具体要求。正式工程不应仅根据无线倾角终端自身参数确定大坝安全监测等级和验收指标。
二十四、典型应用案例（示例）
案例一：某土石坝坝顶变形与渗压联合监测
某运行多年土石坝历史监测显示部分坝段存在缓慢沉降，管理单位希望在原有人工观测基础上加强自动化监测。
项目在坝顶设置高程及GNSS变形监测，在代表性刚性监测墩设置无线倾角终端，同时接入坝体渗压和库水位数据。
系统长期运行后发现，库水位周期变化期间坝体部分监测参数存在规律性响应，但每次水位恢复后结构数据基本进入原有范围。
一次高水位持续期间，某坝段倾角、沉降和相邻渗压数据同时出现与历史不同的持续变化。
平台将该区域列为重点检查对象，管理单位随后组织人工精密复测和现场专项检查。
该场景中，无线倾角并没有取代传统坝体监测，而是作为多源数据中的一个独立姿态参数参与异常筛选。
案例二：某城市防洪堤汛期变形监测
某城市河道防洪堤部分堤段长期受高水位和城市建设影响，历史上曾出现局部沉降和渗漏问题。
项目根据历史险情划分重点堤段，在堤顶布置沉降监测，在混凝土防洪墙设置倾角监测，并在背水侧配置渗压和视频监控。
进入汛期后，系统根据河道水位自动提高重点数据查看频率。
某次洪水上涨过程中，大部分堤段数据保持历史正常范围，其中一个重点堤段出现连续沉降变化，同时背水侧渗压明显上升。
现场人员根据平台提示开展巡查，对该段排水和堤脚区域进行重点检查并采取相应工程措施。
案例三：某小型水库除险加固后长期监测
某小型水库完成坝体防渗和坝顶加固后，需要建立新的长期安全监测基准。
项目重新设置坝顶变形点和渗压监测设施，并在防浪墙代表位置增加无线倾角终端。
工程完成后先经历稳定期观测，再建立新的长期基准。
后续多个蓄泄水周期中，平台持续比较相似水位条件下的结构响应。
通过多年数据可以观察加固后坝体是否保持稳定，同时为下一次安全评价提供连续监测资料。
案例四：某河道堤防穿堤涵闸差异沉降监测
某防洪堤设置穿堤涵闸，混凝土结构和两侧土质堤身刚度存在明显差异。
项目在涵闸两侧堤顶布置沉降测点，并在混凝土结构设置倾角监测。
系统重点分析涵闸主体与两侧土堤之间是否出现持续差异沉降。
经过连续运行发现，一侧土堤沉降速率在洪水退水后仍未恢复历史水平。
技术人员随后对结构接触区域、填土和排水条件进行了专项检查。
通过多点连续数据，项目将传统的“一个涵闸测一个点”扩展为结构与土体之间的差异变形分析。
案例五：某水库近坝库岸与坝肩联合监测
某山区水库坝肩附近存在高边坡，水库蓄水后边坡长期状态受到管理单位关注。
项目在坝肩及近坝边坡布置GNSS、深部测斜和雨量监测，并在抗滑结构和刚性监测墩设置无线倾角终端。
平台将库水位、降雨、地表位移、深部位移和倾角数据统一分析。
一次连续降雨并伴随高库水位期间，局部倾角点出现变化，但GNSS和深部测斜并未表现出对应持续趋势。
现场检查后发现监测墩附近局部施工扰动是主要原因。
该案例体现多参数交叉验证的重要性，避免仅根据单一倾角异常对大坝或边坡安全作出过度判断。
二十五、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- 《水库大坝安全管理条例》。
- 《水库大坝安全监测管理办法》。
- GB/T 45530-2025《土石坝安全监测技术规范》。
- SL/T 551-2024《土石坝安全监测技术规范》。
- SL 601-2013《混凝土坝安全监测技术规范》。
- GB/T 51416-2020《混凝土坝安全监测技术标准》。
- SL/T 794-2020《堤防工程安全监测技术规程》。
- SL/T 828-2024《小型水库监测技术规范》。
- SL/T 829-2024《水库大坝风险等级划分与评估导则》。
- SL/T 827-2024《水库大坝隐患探测技术规程》。
- SL/T 436-2023《堤防隐患探测规程》。
- SL/T 595-2023《堤防工程养护修理规程》。
- SL/T 260-2025《堤防工程施工规范》。
- 大坝、堤防工程设计文件、安全评价资料及运行管理技术文件。
本方案适用于水库土石坝、混凝土坝、小型水库大坝、防洪堤、河道堤防、海堤、防洪墙、穿堤建筑物以及近坝边坡等土木水利基础设施的变形、沉降和局部结构倾角自动化监测。
S-CGTS无线倾角监测终端直接测量的是安装位置的三轴姿态与加速度，适用于刚性监测墩、混凝土构件、防浪墙、挡墙等位置的长期倾角趋势监测。它不直接测量坝体整体水平位移、毫米级沉降、深部滑移或渗流状态，因此不能替代大坝安全监测规范要求的GNSS、水准、静力水准、垂线、引张线、测斜和渗压等专业监测系统。
大坝和防洪堤安全监测应遵循“多参数监测、长期趋势分析、独立手段交叉验证、异常人工复核”的原则。系统发现异常的作用是确定需要重点复核的位置和变化过程，最终安全等级判断、防汛响应和工程处置应由工程管理单位依据现行规范、现场检查、安全评价和专业技术研判确定。
