一、项目背景与行业痛点
现代农业温室大棚已经由传统简易覆盖设施逐步发展为具有钢骨架、立柱、拱架、桁架、天沟、开窗机构、遮阳系统、保温系统及环境控制设备的农业工程设施。连栋温室、玻璃温室、PC板温室、薄膜温室和大型日光温室的跨度、高度及单体面积不断增加，骨架长期结构状态对设施农业生产安全的重要性也随之提高。温室骨架在服役过程中需要长期承受结构自重、覆盖材料重量、吊挂设备、作物吊蔓荷载以及风、雪、雨等环境作用。对于沿海强风地区、东北和西北积雪地区、高原大风地区以及软土地基农业园区，风荷载、雪荷载和基础变化可能成为影响温室结构长期安全的重要因素。
温室骨架发生异常并不一定表现为突然倒塌。实际工程中可能首先出现立柱缓慢倾斜、拱架局部变形、连栋天沟高差变化、基础松动、连接节点位移、某一跨骨架风中晃动明显增大以及风雪天气后结构不能完全恢复原有姿态等现象。农业设施温室大棚骨架倾斜晃动监测的核心价值，是将过去主要依赖人工目测和灾后检查的结构状态转化为连续数字数据，建立每一栋温室或者重点结构区域自身的正常姿态基线，并通过长期倾角变化、风中摆动、不同立柱之间的差异以及极端天气前后基准变化发现潜在结构异常。系统并不是简单判断“大棚有没有晃”，而是进一步回答：晃动发生在什么风速条件下、哪个方向晃动、停止大风后是否恢复、某一根立柱是否与周边立柱表现不同、结构变化是否与基础沉降或者积雪偏载有关，以及异常是否正在持续发展。
二、典型结构风险分析
1. 强风造成温室骨架周期性晃动
温室具有较大的迎风面积。薄膜、玻璃或PC板覆盖结构受到风压和风吸作用后，会将荷载传递至拱架、桁架、立柱、柱脚及基础。
正常设计范围内的风荷载可能造成一定可恢复弹性变形，但如果节点松动、构件刚度下降或者基础发生变化，同等风速条件下的骨架晃动可能逐渐增大。
2. 阵风可能产生短时间结构冲击
阵风与稳定风不同，风速和风向可能快速改变，使温室结构产生瞬时动态响应。对于大跨度连栋温室，端墙、边跨、屋脊及迎风侧通常属于重点观察区域。
3. 积雪可能造成屋面不均匀受力
降雪后如果屋面出现积雪堆积、融雪不均或者风吹雪造成局部堆雪，不同跨之间可能形成明显偏载。
温室骨架可能表现为拱架下挠、立柱姿态变化或者同一结构左右两侧角度差异增大。
4. 基础沉降会改变整个骨架几何关系
温室结构通常自重相对较轻，但基础数量多、分布范围大。软土地基、回填土地基、长期灌溉渗水、冻胀以及基础施工质量差异，都可能造成局部柱脚高程变化。
一根立柱发生倾斜后，可能进一步通过纵梁、天沟和桁架影响相邻结构，因此基础问题往往会表现出一定空间传递特征。
5. 连接节点松动可能首先表现为晃动增大
温室大量使用螺栓连接、卡槽连接、抱箍和其他装配式节点。长期风振、温差变化和机械设备运行可能使部分连接状态发生变化。
节点刚度降低后，即使结构静态倾角变化不明显，其风中摆动幅值也可能发生改变。
6. 开窗和卷膜状态会改变风荷载特征
顶窗、侧窗、卷膜和通风口处于不同开启状态时，温室内外压力条件会发生变化。
因此分析风致晃动时，应尽可能记录温室开窗、卷膜和覆盖状态，避免把正常工况差异误认为结构性能变化。
7. 作物和农业设备形成附加荷载
番茄、黄瓜等吊蔓种植系统，以及补光灯、遮阳幕、喷灌、暖通和其他设施可能通过骨架承载。
随着作物生长和设备增加，结构实际荷载可能具有明显季节性，因此温室结构监测应结合生产周期进行解释。
三、建设目标与监测目标
1. 建设目标
建设温室大棚骨架倾斜晃动在线监测系统，在关键立柱、拱架、桁架、端墙和其他代表性结构位置布设姿态监测设备，同时接入风速、风向、积雪或其他环境参数，建立结构长期数字基线。
- 监测温室立柱和骨架长期倾斜变化。
- 记录大风和阵风条件下结构晃动情况。
- 识别单根立柱与周边结构之间的异常差异。
- 识别风雪天气后结构是否发生永久姿态变化。
- 辅助发现基础沉降、柱脚松动和节点异常。
- 比较不同风速条件下骨架结构响应。
- 分析积雪偏载与骨架姿态之间的关系。
- 形成连栋温室不同跨之间的空间状态对比。
- 实现异常监测、现场巡查、维修加固和效果验证闭环。
- 建立农业设施结构全生命周期数字档案。
2. 监测目标
立柱倾斜监测：持续观察立柱相对于安装初始状态发生的纵横两个方向姿态变化。
拱架姿态监测：对重点拱架或主承载结构长期角度状态进行监测。
横向晃动监测：重点分析横跨温室方向在强风条件下的结构运动。
纵向晃动监测：分析沿温室长度方向的结构动态变化。
极端天气前后基准监测：比较大风、暴雪、冰冻等事件发生前后的静态姿态。
结构空间一致性监测：比较同一区域多个立柱和骨架监测点之间的变化关系。
设备健康状态监测：同步管理监测终端温度、电量、通信和数据完整率。
四、总体解决方案
系统采用“骨架姿态感知、风雪环境监测、工况记录、多点空间比较、事件前后分析、异常复核”的总体技术路线。
根据温室结构形式和主要受力体系，在迎风侧立柱、背风侧立柱、端墙、中央代表跨、边跨、屋脊或主桁架等位置选择代表性监测点。
倾角监测终端牢固安装于主体刚性结构，并建立统一的温室坐标方向。设备周期采集三轴倾角、三轴加速度、温度、电量和通信状态，通过4G网络上传监测平台。
系统同时接入温室外部风速风向数据。对于寒冷和降雪区域，可进一步接入雪深、雪重或者其他能够反映积雪条件的数据。
平台首先建立无明显强风、无积雪及结构稳定状态下的初始姿态基准，然后持续分析静态倾斜变化以及风天气下的姿态波动。
总体分析链路为：风雪及生产荷载变化 → 温室骨架受力 → 结构姿态变化 → 倾角与运动感知 → 数据平台 → 静态基准分析 → 风致响应分析 → 多点差异分析 → 极端天气前后比较 → 异常识别 → 现场复核 → 维修加固。
五、系统架构设计
1. 结构姿态感知层
通过无线倾角监测终端获取立柱、桁架、拱架等关键结构位置三轴姿态和明显运动事件。
2. 气象环境层
配置或接入风速、风向、温度、降雨等农业气象监测数据。
寒冷地区可以进一步配置积雪相关监测。
3. 温室生产工况层
根据系统条件记录天窗、侧窗、卷膜、遮阳系统及其他可能改变结构受风状态的设施运行情况。
4. 边缘采集层
终端完成原始采样、滤波、数据缓存、运动事件检测及低功耗控制。
5. 通信层
S-CGTS可通过4G网络直接连接服务器。对于规模化农业园区，也可根据项目条件统一接入园区物联网平台。
6. 数据分析层
完成基准变化、变化速率、多点相关性、风速关联和极端天气事件分析。
7. 农业设施运维层
监测结果用于园区设施巡查、结构维修、防风加固、除雪组织以及灾后安全检查。
六、监测点布设设计
1. 温室端部
温室端墙和端跨通常受到较直接的风作用，可设置代表性结构监测点。
2. 迎风侧立柱
根据当地主要风向，在迎风侧选择若干立柱进行长期姿态监测。
3. 背风侧立柱
通过迎风侧与背风侧数据对比，观察温室整体横向结构响应。
4. 中央代表跨
在大型连栋温室中央区域选择代表性跨，与外围结构形成对比。
5. 边跨
边跨受风环境与中央跨不同，应根据风险单独设置监测点。
6. 高度较大的立柱
对于高檐温室或大型玻璃连栋温室，可优先选择高度较大的主体立柱。
7. 历史异常位置
曾发生基础沉降、骨架变形、连接松动、风灾维修或者积雪损伤的位置应优先布设。
8. 天沟和结构交界区域
对于大型连栋温室，可以在结构体系转换、伸缩区域或天沟邻近主体结构设置代表性监测点。
9. 不宜安装的位置
不宜将倾角设备安装在塑料薄膜、遮阳幕、卷膜杆、活动窗、细小拉索或者本身存在明显自由摆动的非主体构件上。
监测设备应与需要监测的主体结构形成可靠刚性连接。
七、技术原理与算法模型
1. 温室骨架倾角测量原理
无线倾角监测终端内部MEMS三轴测量单元通过感知重力方向与设备坐标系之间的关系计算安装位置姿态。
当传感器与温室立柱或者主体骨架刚性连接后，结构倾斜会引起终端同步产生角度变化。
2. 温室坐标系
建议安装时统一定义：
X方向：沿温室长度方向。
Y方向：横跨温室宽度方向。
Z方向：按照监测设备坐标定义保存第三方向信息。
所有监测点应采用统一坐标规则，便于不同位置进行比较。
3. 初始姿态基准
选择温室结构稳定、无明显大风和积雪的条件建立：
θx0、θy0、θz0。
任意时刻变化量为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
温室结构长期监测主要关注相对于初始状态发生了多少变化，而不是强制设备安装角度必须显示为零。
4. 倾角变化速率
可计算：
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
缓慢数月形成的结构倾斜与一次阵风造成的快速摆动具有不同工程意义，因此变化速率需要与累计变化量同时使用。
5. 风致晃动角度范围
在某一个大风事件分析窗口内，可计算监测点角度最大值和最小值：
Rθ = θmax - θmin
Rθ可以作为这一时间段结构姿态波动范围的辅助指标。
需要注意，该指标并不等同于专业结构振动振幅。
6. 风后残余倾角
风事件结束并恢复平稳状态后，可计算：
Δθres = θafter - θbefore
其中θbefore为大风前稳定姿态，θafter为风后稳定姿态。
如果大风期间角度变化明显，但风停后恢复原有基准附近，更符合可恢复结构响应特征。
如果风后持续存在明显残余角度，则应进一步检查骨架、节点和基础。
7. 风速—骨架响应关系
将监测点倾角变化与同期风速V进行关联：
Δθ = f(V)
经过多个风天气事件后，可逐步形成同一温室自身的风响应历史基线。
如果后期在相似风速和风向条件下出现比历史明显更大的姿态变化，应检查结构刚度、连接和基础是否发生改变。
8. 风向关联分析
相同风速从温室长轴方向和横向吹来，对结构产生的响应可能不同。
因此平台宜同时保存风速和风向，分别建立不同主导风向下的正常响应范围。
9. 多点一致性分析
对于同一排多个立柱，可以计算各监测点相对于群体中位数的差异：
Di = Δθi - median(Δθ1，Δθ2……Δθn)
当多数立柱变化相近但其中一个监测点长期偏离时，应优先检查对应柱脚、连接节点或者局部结构。
10. 相邻立柱差异分析
相邻两个监测点可以计算：
ΔθAB = ΔθA - ΔθB
长期增长的相邻差异可能说明局部结构正在与整体结构产生不一致变化。
11. 立柱倾角与顶部水平变化的几何关系
对于近似刚性直立柱，如果已知有效高度H，并假定柱底为近似转动参考，可以进行几何估算：
u ≈ H × tan(Δθ)
小角度条件下：
u ≈ H × Δθ(rad)
该公式只能用于简单几何辅助分析。实际温室立柱还可能存在弯曲、节点位移和整体框架变形，因此不能把单点倾角直接等同于柱顶真实位移。
12. 基础异常辅助判断
如果一根立柱静态倾角长期向固定方向发展，同时相邻立柱保持稳定，应重点检查该柱脚基础、锚固和局部地基。
如果整排多个立柱同步发生相似变化，则应进一步判断是否存在区域性地基变化、整体结构变化或者监测环境因素。
13. 雪荷载空间分析
降雪期间可比较温室不同区域骨架监测数据。
如果某一区域倾角变化明显高于其他区域，并且现场存在积雪不均，应检查屋面积雪分布和对应骨架结构。
14. 晃动与专业振动监测的区别
S-CGTS内部具有较高频率的传感器检测能力和三轴加速度信息，可以辅助识别明显运动和冲击事件。
但低功耗终端的平台数据上报频率通常明显低于内部检测频率，因此本系统主要用于姿态趋势、晃动事件和风后残余变化分析。
如果项目需要获得骨架自振频率、模态振型、阻尼比、振动加速度频谱或结构动力参数，应配置专业高频振动采集设备。
八、不同温室类型的监测重点
1. 连栋玻璃温室
重点关注高立柱、边跨、端跨、天沟附近主体结构以及大型开窗系统区域。
玻璃覆盖自重较大，且连栋结构规模较大，适合采用多点空间姿态监测。
2. 连栋薄膜温室
重点关注边跨、迎风侧、端墙和主要立柱，并结合卷膜及通风状态分析风中响应。
3. PC板温室
重点监测主体立柱、桁架和边缘结构长期倾斜，同时关注覆盖板及连接结构维修后基准变化。
4. 日光温室
重点关注前屋面钢骨架、前部基础、山墙邻近结构及历史积雪变形位置。
5. 高拱大棚
对于大跨度钢管拱棚，可重点选择端部、中央代表拱架和历史受风变形区域。
6. 大型农业园区
不需要每一栋温室都安装大量监测点，可以根据温室型号、建设年代、风区、雪区和历史病害选择代表性温室形成抽样监测网络。
九、极端天气监测策略
1. 大风前状态记录
气象预报显示可能出现大风或强对流天气时，确认重点监测设备在线，并保存结构当前稳定基准。
2. 大风过程监测
根据项目策略提高监测数据密度，同时记录风速、风向和开窗状态。
3. 大风结束后检查
风速降低后重新获取稳定姿态，并与风前基准比较。
出现持续残余角度的监测点进入现场重点巡查清单。
4. 暴雪前状态记录
寒冷地区在明显降雪过程前确认重点温室基准。
5. 降雪过程监测
结合温室不同区域姿态变化判断是否出现明显空间差异。
6. 除雪后复核
积雪清除后如果结构姿态基本恢复，说明部分变化可能来自临时雪荷载。
若除雪后仍存在持续基准变化，则应组织结构检查。
十、硬件组成与配置方案
1. 无线倾角监测终端

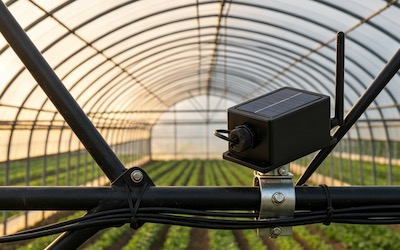

采用S-CGTS无线倾角监测终端，对温室立柱、桁架、拱架或其他代表性刚性主体结构进行三轴姿态监测。
2. 风速风向监测
建议温室结构监测项目配置室外风速和风向数据，这是解释骨架晃动的重要参数。
3. 雪深或雪荷载辅助监测
降雪风险较高区域可根据项目条件采用雪深、重量或其他监测技术掌握积雪情况。
4. 沉降监测
对于软土地基或者已经发现柱脚变化的温室，可以采用水准、静力水准或其他适合的技术监测基础竖向变化。
5. 视频监控
大型农业园区可利用现有视频系统远程查看薄膜破损、积雪、骨架异常及现场维修情况。
6. 温室控制系统数据接口
可根据项目条件接入天窗、侧窗、卷膜、遮阳和其他设施状态，为风致结构分析提供工况信息。
十一、核心设备参数
温室大棚骨架长期姿态监测核心设备可采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
重量：约250 g，不含项目安装支架。
默认2小时上报周期适合缓慢长期姿态变化监测，但对于强风过程中的晃动观察通常需要更高的数据密度。具体周期应根据监测目标重新配置，并同步评估通信功耗、电池续航和太阳能补能能力。
如果项目主要目标是高频结构振动分析，则应另外采用专用振动传感器和连续数据采集系统，而不是仅依赖低功耗无线倾角终端。
十二、软件平台与数据展示
1. 农业园区总览
按照园区、温室编号、温室类型和监测区域统一管理结构状态。
2. 温室结构测点图
将监测点对应到端墙、边跨、中跨、迎风侧和背风侧，使异常位置能够快速定位。
3. 实时姿态
显示各监测点三轴倾角、累计变化、温度、电量和在线状态。
4. 长期基准趋势
以日、周、月和年度尺度分析温室骨架是否发生缓慢姿态漂移。
5. 风速联动曲线
将风速、风向与骨架倾角放在统一时间轴进行分析。
6. 多点空间比较
比较同一温室不同立柱和不同跨之间的结构响应。
7. 极端天气事件档案
建立大风、台风、暴雪、冰冻等事件记录，并保存事件前后结构基准。
8. 雪情关联
寒冷地区可将雪深、积雪过程和结构姿态变化进行关联。
9. 设备健康管理
显示终端在线率、电池状态、通信质量和最后上报时间。
10. 运维闭环
异常测点可以记录现场照片、检查情况、螺栓紧固、基础维修、骨架校正和处理后恢复状态。
十三、数据分析与智能应用
1. 温室结构数字基线
每栋温室建立自身正常倾角范围、季节变化特征和不同风速条件下的结构响应基线。
2. 单柱异常识别
如果周边多个监测点均保持稳定，而某一立柱持续发生单方向变化，可以自动列为局部结构检查对象。
3. 区域性基础变化识别
如果同一区域多根立柱同时发生相近方向的长期变化，应进一步分析地基、排水和整体基础条件。
4. 同风速响应退化分析
例如过去8级风条件下某监测点姿态波动较小，而经过数年运行后，相近风向和风速条件下波动明显增大，可以提示结构刚度或者连接状态可能发生变化。
5. 风后恢复能力分析
系统比较每一次大风前后稳定姿态。
能够恢复原基准和不能完全恢复原基准代表不同的结构状态，应分别处理。
6. 多跨联动分析
连栋温室可比较边跨、中跨及端跨之间的响应，识别局部异常和整体共同响应。
7. 雪荷载偏置识别
如果降雪期间某几跨倾角变化明显高于其他跨，可结合视频和积雪数据优先检查对应屋面。
8. 结构维修效果验证
基础加固、立柱校正、螺栓紧固或者骨架更换完成后，可重新观察大风条件下结构响应是否恢复稳定。
9. 园区风险排序
大型农业园区可以综合结构累计变化、异常事件数量、风后残余变化和设备状态，对不同温室形成巡检优先级。
十四、预警机制与决策支撑
温室大棚骨架倾斜和晃动预警不宜使用一个固定倾角值判断所有温室是否安全。不同温室跨度、高度、结构形式、建设年代和风雪设计条件存在明显差异。
1. 单点数据异常
单次出现异常数据时，首先检查终端安装、通信、明显机械碰撞以及当前是否存在强风。
2. 持续倾斜趋势
无明显大风条件下，某监测点连续多个周期向同一方向变化时，应安排现场结构检查。
3. 多点差异异常
某根立柱与相邻结构之间的角度差持续扩大时，应重点检查柱脚、连接节点和局部骨架。
4. 风响应异常
在相似风向和风速条件下，骨架姿态变化显著高于自身历史水平时，应提高关注等级。
5. 风后残余变化
大风结束后结构无法恢复大风前稳定基准时，应检查骨架是否出现永久变形、节点松动或基础变化。
6. 积雪异常
降雪过程中局部结构变化明显高于周边区域时，应及时核查屋面积雪及结构状态。
7. 推荐处置流程
监测异常 → 检查气象条件 → 核对相邻测点 → 检查设备固定 → 查看现场视频 → 检查柱脚、基础和连接节点 → 必要时进行结构测量 → 采取加固或除雪措施 → 处理后重新确认结构基准。
十五、项目实施方案
1. 温室资料调查
收集温室跨度、长度、檐高、脊高、结构形式、基础形式、覆盖材料、建设年份和设计资料。
2. 当地气象风险调查
了解当地历史最大风速、主导风向、积雪条件、强对流天气和冻融情况。
3. 历史病害调查
重点调查是否发生过风灾、雪灾、骨架变形、基础沉降、节点松动及维修加固。
4. 监测分区
将端部、迎风侧、背风侧、边跨、中跨和历史异常区域划分为不同监测区域。
5. 代表性布点
根据温室规模选择具有结构代表性的主体骨架，而不是所有立柱平均布置。
6. 设备安装
设备固定在主体刚性钢结构上，并使用可靠安装支架和防松紧固件。
7. 坐标方向统一
所有设备明确温室纵向和横向坐标，并在平台点位档案中保存。
8. 风速数据接入
结构晃动项目宜同步建设或接入风速风向监测。
9. 初始基准建立
选择天气稳定、结构无明显临时荷载的时间段获取多组数据后建立初始基准。
10. 强风测试数据积累
通过多个不同风速等级的自然天气过程逐步建立温室自身正常风响应范围。
11. 告警规则优化
系统初期不宜直接采用过于严格的统一阈值，应结合结构稳定期和实际大风数据逐步优化。
十六、安装与现场环境专项要求
1. 安装位置必须具有代表性
设备应反映主体骨架变化，不能安装在本身自由度较大的附件上。
2. 安装支架刚度要求
如果安装支架自身过软，风中支架晃动可能被错误识别为温室主体晃动，因此支架应尽量短、刚性足够。
3. 避免农业机械碰撞
温室内经常存在运输车、植保设备和工作人员，应尽量避开容易碰撞的位置。
4. 高湿环境防护
温室内部长期高湿，并可能存在喷雾、滴灌和农药使用，应检查设备密封和安装附件防腐状态。
5. 通信条件
大型玻璃和金属温室可能对无线信号造成一定影响，正式安装前应在实际位置测试4G通信质量。
6. 太阳能补能条件
安装在温室内部时，玻璃、PC板、遮阳幕和作物可能影响设备顶部小型太阳能板的有效受光。
如果监测终端位于室内、遮阳区域或者需要提高上报频率，应重新评估补能条件，必要时采用外部供电方案。
十七、运维服务保障
1. 日常在线检查
平台定期检查终端在线率、电量和数据完整率。
2. 大风前专项检查
重点确认端跨、边跨及历史异常温室监测设备在线。
3. 大风后现场巡查
优先检查出现残余倾角变化或者多点差异异常的位置。
4. 降雪期间巡检
结合监测数据、现场积雪和天气预报安排除雪重点区域。
5. 安装基座检查
定期检查监测终端支架和紧固件，避免传感器自身松动产生假异常。
6. 结构维修后基准管理
更换立柱、拱架、桁架或者基础加固后，应重新确认监测基准。
7. 年度结构状态报告
可按年度汇总极端天气次数、最大姿态变化、风后残余变化和维修记录，形成温室设施结构档案。
十八、项目优势与方案价值
1. 从灾后检查转向全过程监测
不仅能够看到大风或大雪之后是否损坏，还能保存结构在整个极端天气过程中的变化。
2. 发现肉眼难以识别的长期倾斜
立柱数月或数年的缓慢姿态变化可以通过长期趋势被量化。
3. 区分正常晃动与永久变形
通过风前、风中和风后数据，可以判断结构是否能够恢复原有姿态。
4. 将气象数据与结构数据结合
从单纯显示倾角升级为分析“什么风速、什么风向下，温室结构发生了什么响应”。
5. 提高大型农业园区巡检效率
系统自动筛选变化异常的温室和结构位置，使维护人员重点检查真正需要关注的区域。
6. 辅助发现基础与节点问题
通过单点、多点和长期趋势，可以帮助判断问题更可能来自局部基础、连接还是整体结构。
7. 支持风雪灾害后的快速排查
极端天气过后可以先从平台筛选结构基准发生改变的位置，再组织现场检查。
8. 建立设施农业结构数字资产
将过去缺乏数据的温室骨架状态纳入农业园区数字化和智慧农业管理系统。
十九、应用场景
大型连栋玻璃温室：用于主体立柱、端跨、边跨及关键桁架长期结构姿态监测。
连栋薄膜温室：用于强风天气下骨架倾斜和晃动监测。
PC板智能温室：用于大型现代农业园区主体结构长期状态监测。
日光温室：用于钢骨架、前屋面及历史积雪变形区域监测。
高拱塑料大棚：用于大跨度骨架及强风区域代表性结构监测。
沿海台风地区温室：重点用于台风前后结构状态比较。
东北及高寒积雪地区：用于雪荷载作用和除雪前后结构姿态监测。
沙漠戈壁设施农业：用于长期强风及大温差环境中的温室骨架监测。
软土地基农业园区：用于立柱倾斜与基础变化辅助监测。
老旧温室改造项目：用于加固前后骨架结构长期状态跟踪。
二十、标准规范与技术依据
农业温室大棚骨架倾斜晃动监测应结合温室类型、建设区域、主体结构形式和项目风险，依据现行农业设施、地基基础和钢结构相关标准开展设计和实施。
主要可参考以下标准和技术文件：
- NY/T 3024-2016《日光温室建设标准》。
- NY/T 2134-2012《日光温室主体结构施工与安装验收规程》。
- NY/T 1145-2006《温室地基基础设计、施工与验收技术规范》。
- NY/T 2901-2016《温室工程 机械设备安装工程施工及验收通用规范》。
- NY/T 1832-2009《温室钢结构安装与验收规范》。
- NY/T 1420-2007《温室工程质量验收通则》。
- GB/T 38757-2020《设施农业小气候观测规范 日光温室和塑料大棚》。
- GB 50009《建筑结构荷载规范》。
- GB 50017-2017《钢结构设计标准》。
- GB 55006-2021《钢结构通用规范》。
- GB/T 4208《外壳防护等级（IP代码）》。
- 项目所在地农业设施、风雪荷载及设施农业建设相关地方标准。
原GB/T 18622-2002《温室结构设计荷载》已经废止，不宜在新建项目中作为现行标准直接引用。
实际温室结构允许倾斜、构件变形、风荷载、雪荷载和结构控制指标，应由项目设计单位依据温室结构形式、当地基本风压、雪压、跨度、高度和材料条件确定，不宜以一个统一倾角阈值适用于所有农业大棚。
二十一、典型应用案例（示例）
案例一：某大型连栋薄膜温室强风晃动监测
某现代农业园区建有多栋大型连栋薄膜温室，所在地区春季大风天气频繁。园区过去主要通过大风后人工检查骨架和薄膜状态，缺少结构在风过程中的数据。
项目分别在迎风边跨、温室中央和背风侧选择代表性立柱安装倾角监测终端，并同步接入园区风速风向数据。
正常天气下各测点姿态保持稳定。大风期间迎风侧监测点角度波动明显增加，中央和背风侧响应相对较小，但风速降低后各点均恢复历史基准附近。
经过多个风天气事件后，系统逐步形成该温室自身的风速—姿态响应基线。
后续某次相近风速条件下，其中一根迎风立柱的变化明显高于历史和相邻测点。现场检查发现该位置部分连接件存在松动，维护人员完成紧固后，后续风天气响应重新接近正常范围。
案例二：某日光温室暴雪后骨架残余变形监测
某北方农业园区冬季降雪量较大，为重点温室设置骨架倾角监测点。
一次持续降雪期间，温室部分骨架监测点随积雪增加逐渐发生姿态变化。
工作人员按照园区雪灾应急措施进行屋面除雪后，多数测点逐步恢复原有基准，但其中一个区域仍存在明显残余变化。
现场检查发现对应位置拱架已经出现局部变形，需要进行结构维修。
通过“雪前—积雪—除雪—恢复”的完整数据，项目能够把临时荷载响应和永久变形进一步区分。
案例三：某玻璃温室基础沉降辅助诊断
某大型玻璃温室运行多年后，一侧天沟出现轻微排水不顺，现场人员怀疑局部立柱基础发生变化。
项目在异常区域及相邻正常区域多个主体立柱布设倾角监测终端。
连续监测发现其中两根相邻立柱长期向同一方向缓慢变化，而距离较远的监测点保持稳定。
随后采用专业测量手段对柱脚高程进行复测，确认该区域存在基础高程差异。
完成基础处理和结构校正后重新建立基准，后续数据趋于稳定。
案例四：某沿海农业园区台风前后结构监测
某沿海农业园区每年面临台风和强对流天气影响。园区选择部分大型连栋温室建立结构在线监测。
台风前确认重点监测终端在线，并保存无风状态下结构基准。
台风影响期间系统持续记录风速和不同位置姿态变化。极端风速阶段多个测点均出现明显动态变化。
天气恢复后，大部分温室结构重新回到台风前基准范围，但其中一栋温室端跨某测点留下持续姿态偏差。
运维人员据此优先检查该端跨，发现局部柱脚连接需要重新加固。
监测系统在该场景中的价值不是替代温室抗风设计，而是在灾后大量设施中快速确定优先检查对象。
案例五：某农业园区老旧温室加固效果跟踪
某农业园区部分温室使用年限较长，完成立柱、斜撑和连接节点加固后，希望确认结构长期运行效果。
项目在加固区域和未加固正常区域分别设置代表性倾角监测点。
平台持续比较多个大风天气条件下不同位置的姿态变化。
加固后监测区域在相似风速下的姿态响应保持稳定，并且大风结束后未出现明显残余基准变化。
长期监测数据成为温室结构维修加固效果评价的一项辅助依据。
二十二、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- NY/T 3024-2016《日光温室建设标准》。
- NY/T 2134-2012《日光温室主体结构施工与安装验收规程》。
- NY/T 1145-2006《温室地基基础设计、施工与验收技术规范》。
- NY/T 2901-2016《温室工程 机械设备安装工程施工及验收通用规范》。
- NY/T 1832-2009《温室钢结构安装与验收规范》。
- NY/T 1420-2007《温室工程质量验收通则》。
- GB/T 38757-2020《设施农业小气候观测规范 日光温室和塑料大棚》。
- GB 50009《建筑结构荷载规范》。
- GB 50017-2017《钢结构设计标准》。
- GB 55006-2021《钢结构通用规范》。
- 温室制造商结构设计、施工安装及运行维护资料。
本方案适用于连栋玻璃温室、PC板温室、薄膜温室、日光温室、高拱塑料大棚及其他农业设施温室的主体骨架倾斜、风致晃动和长期结构姿态监测。
S-CGTS无线倾角监测终端主要用于主体刚性结构姿态变化、明显运动事件和长期趋势监测。设备不能单独替代温室结构设计计算、基础沉降测量、构件挠度检测、钢结构专业检测以及高频结构振动测试。
温室骨架出现持续倾斜、风后残余变形、多点异常或者明显积雪变形时，应及时开展现场检查；必要时由结构专业人员对基础、立柱、拱架、桁架和连接节点进行专项检测和安全评价。
