一、项目背景与行业痛点
汽车起重机、轮胎起重机、全地面起重机及其他流动式起重设备广泛应用于建筑施工、能源工程、风电吊装、石油化工、道路桥梁、市政工程、港口物流和大型设备安装等领域。流动式起重机作业时，臂架仰角、臂架长度、起重幅度、吊载重量、回转方向、支腿状态以及整车水平状态共同决定设备的实际作业工况。其中，臂架角度是反映起重臂空间姿态的重要参数，也是进行起重幅度计算、工况识别和设备状态分析的重要基础信息。
汽车吊在不同作业阶段需要不断进行变幅、伸缩、回转和起升操作。随着臂架伸长和仰角改变，吊钩相对于回转中心的水平距离发生变化，设备受力状态和稳定性条件也随之改变。因此，对于需要开展设备数字化监测、远程状态管理、吊装过程记录或者附加安全状态分析的项目，建立可靠的臂架倾角和车体姿态监测具有实际工程价值。但工程中需要明确：臂架倾角监测并不等于起重机安全控制系统。汽车起重机自身的力矩限制器、起重量限制器、臂长检测、臂角检测、起升高度限制以及其他安全装置属于设备本体安全控制体系。独立倾角监测系统更适合作为设备状态感知、数据记录、趋势分析和辅助复核手段，不能替代原厂安全保护系统。
1. 臂架角度直接影响起重幅度
对于伸缩臂汽车起重机，在臂长确定的情况下，臂架仰角变化会直接改变吊钩相对于回转中心的水平距离。
相同载荷在不同臂长和不同幅度下，对起重机稳定性和结构受力的影响不同，因此臂架倾角是理解实际吊装工况的重要数据之一。
2. 操作显示角度与独立实测角度缺少交叉验证
现代汽车起重机通常已经具备原厂臂角传感器和力矩限制系统。但对于设备状态监测、第三方吊装管理、老旧设备数字化升级或者科研试验项目，有时需要增加独立姿态传感器，对臂架实际角度进行第二数据源验证。
3. 整车不水平会改变实际作业几何关系
汽车起重机依靠支腿形成作业支撑面。如果支腿基础软弱、垫板局部下沉或者车体初始调平不足，回转平台可能产生横向或纵向倾斜。
此时，仅知道臂架相对于重力方向的角度仍不足以完整描述设备状态，还需要同步掌握回转平台或底盘姿态。
4. 支腿沉降可能在吊装过程中逐渐发展
松软地面、回填土、地下管沟附近、雨后场地及临时施工平台，都可能存在承载条件变化。起吊后随着支腿反力变化，局部支腿垫板或地基可能发生沉陷。
支腿沉降的直接监测应采用位移、沉降或支腿状态监测手段，但其造成的整机姿态变化可以通过车体倾角作为辅助信息进行识别。
5. 臂架自身存在受载挠曲
伸缩臂属于长细结构，在自重和吊载作用下会产生一定弹性变形。因此安装在臂架某一节上的倾角传感器反映的是该安装区域的实际姿态，并不能简单认为整个臂架始终是一条完全刚性的直线。
6. 动态变幅和回转会对倾角测量产生影响
基于重力方向的倾角测量最适合相对静态或低动态姿态监测。汽车吊快速变幅、回转、急停或者吊载摆动时，传感器还会受到惯性加速度影响。
因此长期状态监测与起重机实时安全控制应采用不同的技术等级和数据处理方法。
7. 单独一个臂架角度不能判断起重机是否超载
设备实际允许起重量与臂长、幅度、支腿伸出状态、回转区域、配重、臂架组合方式和设备型号等因素有关。
倾角数据只能作为工况参数之一，不能脱离原厂额定起重量图表和力矩限制系统直接判断是否允许继续吊装。
二、建设目标与监测目标
1. 建设目标
建设工程机械汽车起重机臂架倾角与车体姿态监测系统，对起重机臂架、回转平台及关键结构位置进行数字化姿态采集，并结合臂长、吊载、回转状态和支腿工况形成完整的吊装过程数据。
- 实时或周期获取起重臂实际仰角。
- 建立臂架独立姿态数据源。
- 记录臂架变幅全过程角度变化。
- 监测回转平台横向和纵向水平状态。
- 辅助识别作业过程中整机姿态变化。
- 分析不同回转方向下平台姿态差异。
- 关联臂长、起重量、幅度和吊装工况。
- 记录异常冲击、快速运动及特殊事件。
- 建立每次吊装作业的姿态历史记录。
- 为设备维护、吊装复盘和远程设备管理提供数据。
2. 监测目标
臂架仰角监测：获取起重臂相对于水平面的实际角度变化。
臂架变化速率监测：分析变幅过程中角度变化速度以及到位后的稳定状态。
回转平台水平监测：获取平台横倾和纵倾状态，观察起吊前后是否发生持续变化。
车体姿态监测：辅助掌握支腿受力和作业地基变化可能导致的整机姿态变化。
臂架独立角度校验：与起重机原有臂角数据进行趋势对比，辅助发现长期偏差。
异常运动监测：利用三轴加速度信息识别明显冲击、碰撞或快速运动事件。
吊装过程记录：将角度、臂长、载荷、回转方向及事件时间形成统一作业档案。
三、需求分析
1. 需要同时区分臂架角度和整车倾角
臂架倾角描述的是起重臂空间方向。
车体或者回转平台倾角描述的是起重机基础工作平面状态。
两类数据的工程含义完全不同，因此重要项目宜分别设置监测点。
2. 需要与臂长数据结合
相同的臂架角度，在20米臂长和60米臂长条件下对应的吊钩水平位置明显不同。
如果需要分析吊装几何状态，应同时获取当前臂架长度。
3. 需要与起重量数据结合
空钩情况下和重载情况下相同臂架姿态具有不同的受力意义。系统宜通过起重机CAN、PLC、力矩限制器接口或者项目允许的数据接口获取载荷信息。
4. 需要识别支腿工作状态
不同支腿伸出组合和支撑条件可能对应不同额定性能。独立监测系统宜记录支腿是否展开、作业模式和基础状态，但不自行替代起重机原厂工况识别系统。
5. 需要处理回转过程中的坐标变化
臂架可以围绕回转中心360°旋转。
因此车体前后、左右方向与吊臂当前受力方向会随着回转角变化而改变。高级分析项目应同步获取回转角度。
6. 需要适应伸缩臂结构
传感器安装位置应选择在能够稳定代表所需臂架姿态的刚性位置，同时避免影响臂节伸缩、钢丝绳、滑轮和其他运动部件。
7. 需要满足工程机械振动环境
汽车起重机在发动机运行、液压动作、回转及道路行驶过程中都会产生振动，安装支架自身必须具有足够刚度。
8. 需要明确实时控制和状态监测的区别
如果系统用于设备原厂实时安全联锁，对响应时间、功能安全、可靠性、冗余设计和认证会有更高要求。
S-CGTS更适合作为独立工程监测和长期趋势数据终端，而不是直接替换起重机原厂实时安全传感器。
四、总体解决方案
系统采用“臂架角度独立感知、平台水平监测、起重机工况采集、吊装几何分析、异常事件记录和平台数据管理”的总体技术路线。
在起重臂适当刚性位置安装臂架倾角监测终端，使传感器随臂架变幅同步改变姿态，从而获取实际臂架仰角。
在回转平台或与起重机作业基础平面具有明确关系的刚性位置设置第二姿态监测终端，用于监测整机横向和纵向水平变化。
平台根据项目条件接入当前臂长、实际载荷、回转角、支腿状态和设备运行模式。
臂架倾角用于描述臂架方向，平台倾角用于描述整机基础状态，臂长用于确定几何尺寸，回转角用于确定吊载方向，载荷用于描述实际作业状态。
通过多参数融合，可以建立比单一倾角更完整的吊装数字工况。
总体数据链路为：起重机支腿及基础状态 → 回转平台姿态 → 臂架变幅和伸缩 → 吊臂倾角监测 → 臂长和载荷采集 → 回转位置采集 → 数据平台 → 吊装过程分析 → 异常事件识别 → 人工复核和设备维护。
五、系统架构设计
1. 臂架姿态感知层
通过倾角终端获取起重臂X、Y、Z方向姿态及三轴加速度。
2. 平台姿态感知层
监测回转平台或者车体基准面的纵向和横向水平状态。
3. 起重机工况数据层
根据项目允许的数据接口获取臂长、起重量、回转角、支腿状态和设备运行模式。
4. 环境监测层
大型吊装或高风险项目可根据需要获取风速、风向等环境信息。
5. 边缘采集层
完成姿态采集、滤波、异常运动识别、时间戳记录和数据缓存。
6. 通信层
S-CGTS可通过4G网络直接上传监测数据。对于大型设备或已有车载数据系统，也可以按照项目协议进行系统集成。
7. 平台分析层
完成姿态趋势、吊装工况、事件回放、多参数分析和设备管理。
8. 运维应用层
用于吊装过程记录、设备状态分析、维修复核、第三方施工监管及企业工程机械数字化管理。
六、监测内容与监测方法
1. 主臂仰角监测
倾角终端安装在主臂能够代表当前臂架姿态的刚性部位，并建立与臂架纵向轴线的安装关系。
当液压变幅油缸动作时，终端同步记录起重臂仰角变化。
2. 主臂横向姿态监测
除主要变幅方向外，三轴姿态数据还可观察臂架安装位置是否存在明显侧向姿态变化。
该数据可用于辅助观察结构状态，但不能替代臂架结构专业检测。
3. 回转平台横倾监测
在回转平台上设置独立姿态测点，记录平台左右方向倾斜。
正常吊装过程中，如果随着吊载回转到某一方向，平台姿态出现明显变化，应结合支腿状态和地面情况进行分析。
4. 回转平台纵倾监测
记录车体前后方向的平台姿态变化。
不同吊装方向可能使不同支腿承受较大反力，因此纵横两个方向的数据均具有分析价值。
5. 变幅过程监测
记录臂架由低仰角向高仰角变幅，以及反向变幅全过程。
通过角度随时间变化曲线，可以观察变幅动作是否连续稳定。
6. 吊载前后姿态对比
分别保存空钩、吊物离地、稳定悬吊和卸载后的平台及臂架姿态。
该类数据适用于吊装过程记录和设备状态分析。
7. 回转过程姿态监测
将倾角数据与当前回转角同步记录，可以分析吊载从车头方向、侧方到车尾方向过程中整机姿态的变化。
8. 支腿基础变化辅助监测
如果车辆完成调平后平台基准稳定，而起吊过程中平台倾角逐渐向某一方向持续变化，应结合对应方向支腿垫板、地基和支腿状态进行现场检查。
需要注意，平台倾角只能反映整机姿态结果，并不能直接确定是哪一个支腿发生了多少毫米沉降。
9. 收臂和运输状态监测
对于设备资产管理项目，还可以记录臂架是否回到运输位置以及车辆运输过程中明显冲击事件。
七、技术原理与算法模型
1. 臂架倾角测量原理
S-CGTS内部MEMS三轴测量单元通过感知重力方向与设备坐标系之间的关系计算设备姿态。
当设备与起重臂刚性连接后，臂架进行变幅时，传感器同步改变姿态，从而获得臂架角度变化。
2. 臂架角度定义
工程中应明确采用相对于水平面的臂架仰角θ。
例如：
θ = 0°表示臂架轴线近似水平。
随着臂架向上变幅，θ逐渐增加。
实际零点应按照起重机制造商定义和安装校准结果确定。
3. 相对基准校准
设备安装后，在已知参考姿态θref下记录传感器输出θsensor,ref。
可形成项目校准偏差：
C = θref - θsensor,ref
监测角度可根据项目标定关系进行修正。
正式用于设备工况记录前，应使用可靠参考方法完成现场校验。
4. 臂架角度变化速率
臂架角速度可表示为：
ωθ = [θ(t2) - θ(t1)] / (t2 - t1)
该指标可以用于描述变幅动作过程和识别异常快速运动，但不能取代液压系统和控制系统自身的实时保护功能。
5. 臂长与水平投影关系
对于简化几何模型，如果当前有效臂长为L，臂架仰角为θ，则臂架在水平面上的投影近似为：
Lh = L × cos(θ)
实际起重幅度还与回转中心、臂架铰点、吊钩位置、臂头结构、副臂配置及结构挠度有关。
因此该公式只用于理解角度与幅度之间的几何关系，不能直接替代起重机原厂力矩限制器中的幅度计算。
6. 简化起重幅度关系
在几何条件明确时，可以表达为：
R ≈ R0 + L × cos(θ)
其中R0代表回转中心与臂架根部几何偏置等项目参数。
真实汽车起重机幅度应以制造商定义和设备实际测量系统为准。
7. 平台水平姿态
定义回转平台两个正交方向倾角为：
α = 车辆纵向倾角。
β = 车辆横向倾角。
可进一步形成平台合成倾斜量：
I = √(α² + β²)
合成量用于观察平台整体姿态变化程度，但纵向和横向原始数据必须分别保留。
8. 臂架角度与平台倾角联合分析
如果起重臂传感器测得的是相对于重力方向的绝对姿态，而起重机平台自身并非完全水平，那么臂架与车辆自身基准之间的角度关系需要结合平台姿态修正。
实际修正应根据臂架回转方向、平台两个方向倾角和设备坐标转换关系计算。
因此对于要求较高的项目，建议同时获取回转角度和平台双轴倾角。
9. 支腿沉降趋势辅助判断
吊装前建立平台基准：
α0、β0。
作业过程中：
Δα = α(t) - α0
Δβ = β(t) - β0
如果Δα或Δβ持续向同一方向发展，应结合吊载方向、回转位置和支腿基础进行分析。
10. 空载与重载姿态差异
可以定义：
ΔIload = Iload - Iunloaded
长期比较相似吊装工况下的ΔIload变化，可以辅助发现作业基础、支腿或设备结构状态是否发生明显变化。
11. 回转角关联模型
将吊臂回转角定义为ψ。
建立：
I = f(ψ，W，L，θ)
其中W为载荷，L为臂长，θ为臂架仰角。
对于重复性吊装作业，可以长期比较相似工况下平台姿态响应。
12. 动态测量边界
MEMS静态倾角主要依据重力方向。快速回转、变幅、制动和吊载摆动产生的动态加速度可能暂时改变测量结果。
因此用于长期姿态管理时，可在动作稳定后提取静态数据；需要高动态实时控制时，应采用专门设计的起重机安全级传感器和控制系统。
八、系统功能设计
1. 起重机设备档案
建立车辆编号、起重机型号、额定起重量、主臂长度、最大起升高度、制造年份和设备使用单位等信息。
2. 实时臂架角度
显示当前主臂角度及其变化方向。
3. 平台水平状态
显示回转平台纵向倾角、横向倾角及相对作业基准变化。
4. 吊装工况显示
在接口条件允许时，同步显示臂长、载荷、回转角和支腿状态。
5. 吊装过程时间轴
记录支腿展开、调平、伸臂、起吊、回转、落位、卸载和收臂等关键作业节点。
6. 臂架角度趋势
保存整个吊装过程中的臂架角度曲线，可以回溯任意时间的设备姿态。
7. 平台姿态趋势
显示吊装过程中平台是否持续偏离初始水平状态。
8. 多参数关联
将角度、臂长、载荷和回转方向放在统一时间轴。
9. 异常事件记录
记录明显冲击、角度突变或平台持续姿态变化事件。
10. 作业报告
按吊装任务形成开始时间、结束时间、主要姿态数据和异常事件记录。
11. 远程设备管理
企业设备管理人员可以根据项目权限远程查看设备在线状态和历史趋势。
九、硬件组成与配置方案
1. 主臂倾角监测终端

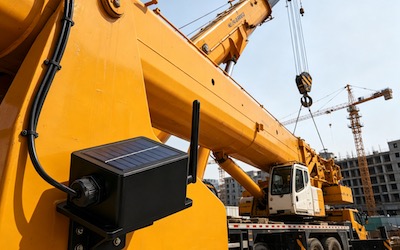

采用S-CGTS无线倾角监测终端安装于起重臂刚性位置，用于独立获取臂架姿态。
2. 回转平台倾角终端
在平台刚性结构设置第二监测点，用于测量整机纵横水平状态。
3. 臂长数据接口
优先从起重机原有控制系统、力矩限制器或者臂长传感器获取臂长。
4. 起重量数据接口
根据设备开放条件获取当前吊载数据。
5. 回转角数据接口
获取上车平台相对于底盘或者参考方向的回转位置。
6. 支腿状态接口
根据设备原厂系统能力获取支腿伸出和作业模式信息。
7. 风速监测
大型起重机、长臂作业或者项目技术方案有要求时，可增加风速监测。
8. 视频记录
重要吊装工程可将姿态异常时间与作业视频关联，便于事故复盘和施工管理。
十、核心设备参数
独立臂架及平台姿态监测核心设备采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及项目附件。
重量：约250 g，不含项目安装支架。
需要特别说明，100 Hz为终端内部检测能力，不代表设备以100 Hz通过4G持续向平台输出实时安全控制数据。
汽车起重机实时安全保护通常要求更快响应、更高功能可靠性及与设备控制系统直接联锁，因此S-CGTS更适合作为独立监测、工程试验、第三方数据采集及设备状态记录终端。
十一、监测点安装设计
1. 主臂监测点
选择不会影响伸缩、钢丝绳运行和其他运动机构的刚性区域。
安装件不能进入伸缩臂节运动范围。
2. 避免局部薄板位置
不宜将传感器固定于容易振动的护板、装饰罩、管夹或电缆支架。
3. 平台监测点
应安装于与回转平台主体具有可靠刚性关系的位置。
4. 安装方向
臂架传感器应记录其纵向轴与臂架中心线关系。
平台传感器应统一定义车辆前后和左右方向。
5. 机械防护
工程机械现场存在吊索、人员、工具和设备碰撞风险，应设置合理机械保护，同时避免防护罩影响无线通信。
6. 太阳能补能评估
安装于吊臂的设备会随臂架运动改变太阳能板朝向，并可能受到臂架结构和施工环境遮挡。
如果项目需要高频采集和上传，不应单纯依赖小型太阳能板估算长期续航，可根据项目条件采用车辆电源等专用供电方案。
十二、软件平台与数据展示
1. 车辆设备总览
集中显示企业名下各汽车吊设备在线状态、当前位置、姿态监测状态和最近数据时间。
2. 臂架实时姿态
显示主臂当前倾角和相对基准变化。
3. 平台水平仪
数字化显示车辆纵向和横向倾斜趋势。
4. 作业工况界面
显示臂长、载荷、臂角、回转角和设备作业状态。
5. 吊装过程曲线
按照时间显示整个吊装任务的臂角、平台姿态及其他参数变化。
6. 回转位置分析
将平台姿态按照回转角重新组织，观察不同吊装方向下的整机响应。
7. 作业事件回放
出现异常时，可查看事件前后一段时间内的角度、加速度和载荷状态。
8. 设备健康档案
保存每台汽车吊长期基准、检修记录、传感器校准和异常事件。
十三、数据分析与智能应用
1. 臂架角度独立校验
如果能够获取原厂臂角数据，可计算：
Eθ = θindependent - θOEM
长期观察Eθ变化，可以辅助识别传感器零点偏移或安装状态变化。
独立监测存在偏差时不能自动认定原车系统故障，应通过专业校准确认。
2. 平台水平趋势分析
将吊装前调平后的平台姿态作为本次任务基准，分析作业过程中是否出现持续漂移。
3. 回转方向响应分析
在相同载荷和相近臂长条件下，对比不同回转方向的平台姿态。
某一固定方向反复产生较大的平台姿态变化时，可将对应支腿和作业地面列为重点检查对象。
4. 重复吊装工况对比
大型工厂、码头或风电项目中，汽车吊可能重复执行相似任务。
平台可比较相近臂长、臂角、载荷和回转方向条件下不同日期的姿态响应，形成设备自身历史基线。
5. 支腿基础疑似变化识别
如果起吊前平台已经调平，但随着吊载保持时间增加，平台基准持续向某个方向发展，可以提示现场检查支腿垫板及基础。
6. 臂架动作异常分析
变幅过程中如果角度变化出现明显停滞、突跳或异常运动事件，可将时间点提供给设备维修人员进一步核查液压和机械系统。
7. 运输冲击记录
设备转场期间明显冲击事件可形成记录，用于后续检查传感器安装及设备状态。
8. 设备检修前后比较
更换臂角传感器、变幅机构、支腿部件或进行大型维修后，可以重新标定并与维修前数据比较。
十四、预警机制与决策支撑
汽车起重机姿态监测不能采用一套固定的臂角或者车体倾斜阈值代替原厂安全控制逻辑。
实际作业允许条件必须依据具体车型、当前臂长、幅度、支腿模式、配重、额定起重量图表以及制造商要求确定。
1. 数据状态提示
出现瞬时姿态变化时，首先判断设备是否正在变幅、回转、起升或者行驶。
2. 平台基准变化提示
设备进入稳定悬吊或者静止状态后，平台倾角仍持续向同一方向发展时，提示进行现场检查。
3. 臂角数据不一致提示
独立倾角与原车臂角长期产生超出项目设定校验范围的差异时，提示进行传感器和安装校验。
4. 异常冲击事件
出现明显加速度事件并伴随静态基准改变时，应检查臂架及传感器安装状态。
5. 支腿基础检查提示
平台姿态异常与吊载回转方向具有明显相关性时，优先检查对应方向支腿和地面。
6. 安全边界
任何独立监测系统提示均不能授权操作人员超越起重机原厂力矩限制器、额定起重量图表或者制造商规定的作业范围。
原厂设备出现限制、报警或禁止动作时，应按照设备制造商及现场安全管理规定执行。
十五、项目实施方案
1. 起重机资料收集
收集设备型号、主臂结构、臂长范围、起重性能表、回转机构、支腿形式及原车监控系统接口资料。
2. 明确监测用途
首先确定系统用于第三方吊装过程记录、设备状态管理、臂角独立复核、科研测试还是其他专项用途。
3. 安装位置确认
与设备制造商或专业人员确认传感器不会影响吊臂伸缩和正常维护。
4. 臂架终端安装
采用刚性支架可靠固定，并对安装螺栓进行防松设计。
5. 平台终端安装
安装于稳定刚性平面，明确车辆纵向、横向坐标。
6. 角度标定
通过已知参考角度或者专业测量设备，对臂架倾角终端进行现场比对。
7. 原车数据接口
在制造商和设备使用单位允许的情况下接入臂长、载荷、回转角等数据。
8. 静态测试
分别在不同臂角下停稳设备，对比独立倾角和参考测量结果。
9. 空载动作测试
完成变幅和回转动作数据测试，确认坐标方向和数据逻辑正确。
10. 试运行
在正常合规吊装作业中收集实际数据，建立设备正常状态范围。
11. 项目验收
形成设备安装记录、角度校验记录、点位照片、数据接口说明、平台功能测试和维护说明。
十六、运维服务保障
1. 定期检查安装件
工程机械振动较大，应定期检查传感器安装支架和紧固件。
2. 定期进行角度比对
可使用经过校验的参考角度仪或设备厂家规定的方法进行比对。
3. 设备检修后重新确认基准
吊臂拆装、传感器移动、臂架维修后应重新建立监测基准。
4. 数据完整率检查
平台检查终端在线状态、电量、通信及最后上传时间。
5. 异常数据人工复核
角度突变时应首先检查设备是否处于动态动作状态以及传感器是否受到碰撞。
6. 作业档案长期保存
重大吊装工程的姿态数据、异常事件和现场复核结果可以按照项目要求长期归档。
十七、项目优势与方案价值
1. 增加独立臂架姿态数据源
在原车监控系统之外形成独立倾角数据，适合第三方工程监测和设备数字化应用。
2. 同时观察吊臂与车体
将“臂架有没有转到这个角度”和“起重机工作平面是否保持稳定”分开监测，提高数据工程含义。
3. 支持完整吊装过程记录
从支腿展开、伸臂、变幅到起吊、回转和落位，可以建立完整姿态时间轴。
4. 辅助发现支腿基础变化
通过平台长期姿态变化，可为现场地面和支腿检查增加一个数字化依据。
5. 支持设备维修诊断
独立倾角数据可以为臂角传感器校验、变幅系统检查和设备维护提供辅助信息。
6. 支持工程机械远程管理
对于大型施工企业，可以统一管理多台汽车吊的设备状态和历史数据。
7. 支持重大吊装项目数字化交付
吊装过程姿态数据可以作为施工记录的一部分，为后续技术总结和项目复盘提供基础。
十八、应用场景
汽车起重机：适用于建筑施工、设备安装等汽车吊主臂姿态监测。
全地面起重机：适用于大型复杂工程吊装过程中臂架和平台姿态记录。
轮胎起重机：适用于工业场地和港口物流流动式起重设备姿态监测。
风电吊装：用于大型风机设备吊装项目中的附加姿态数据记录。
石油化工设备吊装：用于大型塔器、储罐设备及工艺模块吊装过程监测。
桥梁工程吊装：用于钢箱梁、预制构件及大型桥梁设备吊装过程数据记录。
电力工程：用于变压器、构架等大型设备吊装。
港口设备维护吊装：用于港机和大型机械检维修吊装工程。
老旧汽车吊数字化改造：在不替代原厂安全系统的前提下增加独立状态监测能力。
工程机械科研试验：用于不同臂长、载荷及回转状态下设备姿态试验数据采集。
十九、标准规范与技术依据
汽车起重机臂架倾角监测属于流动式起重机械设备状态监测和辅助数据采集范畴。具体项目应以设备制造商技术文件、起重机安全保护系统及现行起重机械标准为依据。
主要可参考以下标准和技术文件：
- GB/T 3811-2008《起重机设计规范》。
- GB/T 6067.1-2010《起重机械安全规程 第1部分：总则》。
- GB/T 6068-2021《汽车起重机和轮胎起重机试验规范》。
- GB/T 24810.1-2026《起重机 限制器和指示器 第1部分：通则》。
- GB/T 24810.2-2021《起重机 限制器和指示器 第2部分：流动式起重机》。
- GB/T 21458-2026《流动式起重机 额定起重量图表》。
- GB/T 22437.2-2023《起重机 载荷与载荷组合的设计原则 第2部分：流动式起重机》。
- GB/T 24818.2-2021《起重机 通道及安全防护设施 第2部分：流动式起重机》。
- GB/T 17909.2-2021《起重机 起重机操作手册 第2部分：流动式起重机》。
- 设备制造商额定起重量图表、操作手册和安全系统技术文件。
不同车型、不同支腿状态、不同主臂组合及不同配重条件对应不同的允许工作范围，因此臂架角度的预警和控制条件必须由具体设备起重性能资料确定。
独立姿态监测系统不应修改、屏蔽或绕过起重机原有安全限制功能。
二十、典型应用案例
案例一：某大型设备安装工程汽车吊臂架姿态记录
某工业项目使用大吨位汽车起重机完成大型设备吊装。项目管理方希望除原车安全系统外，对整个吊装过程建立独立数字记录。
项目在主臂安装倾角监测终端，在回转平台设置第二姿态测点，并记录关键吊装时间。
系统完整保存伸臂、变幅、试吊、正式起升、回转和设备落位过程中的臂架角度和平台姿态。
正式吊装期间平台姿态保持稳定，各阶段臂架倾角变化与施工方案预期趋势一致。
作业完成后生成全过程数据，作为重大吊装工程数字化施工记录的一部分。
案例二：某施工现场支腿基础变化辅助识别
某汽车吊在临时施工场地进行连续设备吊装。作业前已经完成支腿展开和车辆调平。
在一次较长时间悬吊过程中，平台倾角数据逐步向其中一个方向变化，而臂架及吊载保持相对稳定。
现场人员根据趋势对对应方向支腿区域进行检查，发现支腿垫板周围地面存在局部压陷迹象。
项目立即停止后续作业并按照现场安全管理要求重新处理作业基础。
该应用中，倾角系统没有直接测量支腿沉降，而是通过整机姿态趋势为现场检查提供了辅助线索。
案例三：某老旧汽车吊臂角数据独立复核
某长期服役汽车起重机在定期维护中发现，操作显示的臂架角度与人工测量结果偶尔存在差异。
为观察问题是否持续存在，在主臂增加独立倾角监测终端。
维修人员在多个静态参考角度下分别记录原车角度、独立传感器角度和人工参考测量结果。
连续数据表明偏差在特定角度范围具有一定重复性。
设备随后按照制造商维护要求对原有臂角检测系统进行检查和校准。
独立终端在项目中作为辅助诊断数据源，而没有参与起重机安全联锁控制。
案例四：某重复吊装工程回转方向姿态分析
某工厂扩建工程需要汽车起重机连续吊装多组规格接近的预制设备，吊载重量和工作幅度具有较强重复性。
系统持续记录每一次吊装过程的臂长、臂架角度、回转位置及平台姿态。
数据对比发现，当吊臂回转至某一固定方向时，平台横向倾角变化长期高于其他方向。
现场随后重点检查该方向对应的支腿、垫板和地基状态，并对作业区域进行了重新处理。
后续相似吊装工况下平台姿态变化明显趋于稳定。
案例五：某工程机械车队远程设备状态管理
某大型施工企业拥有多台汽车起重机，设备分布于不同施工项目。传统管理主要依靠操作人员记录和定期设备检查。
企业选择部分重点车辆安装独立姿态终端，将臂架倾角、设备运行状态和终端健康状态上传统一平台。
管理人员可以按照设备编号查看近期作业时间、臂架姿态变化以及异常运动事件。
当某台设备完成大型检修后，还可以通过重新建立姿态基准持续观察维修后的设备状态。
系统逐步形成以车辆为对象的工程机械数字化状态档案。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB/T 3811-2008《起重机设计规范》。
- GB/T 6067.1-2010《起重机械安全规程 第1部分：总则》。
- GB/T 6068-2021《汽车起重机和轮胎起重机试验规范》。
- GB/T 24810.1-2026《起重机 限制器和指示器 第1部分：通则》。
- GB/T 24810.2-2021《起重机 限制器和指示器 第2部分：流动式起重机》。
- GB/T 21458-2026《流动式起重机 额定起重量图表》。
- GB/T 22437.2-2023《起重机 载荷与载荷组合的设计原则 第2部分：流动式起重机》。
- GB/T 24818.2-2021《起重机 通道及安全防护设施 第2部分：流动式起重机》。
- GB/T 17909.2-2021《起重机 起重机操作手册 第2部分：流动式起重机》。
- 汽车起重机制造商额定起重量表、使用说明书、安全装置说明及维护资料。
本方案适用于汽车起重机、轮胎起重机、全地面起重机及类似流动式臂架起重设备的独立臂架倾角、回转平台姿态和吊装过程数据监测。
S-CGTS无线倾角监测终端主要用于工程姿态感知、长期趋势、独立数据记录和辅助诊断。由于汽车起重机属于高风险特种设备，终端不应直接替代设备原厂臂角传感器、力矩限制器、起重量限制器、起升高度限制器及其他安全保护装置。
实际吊装过程中允许使用的臂长、臂角、起重量、幅度、回转区域及支腿状态，应始终依据具体起重机制造商提供的额定起重量图表、操作手册以及现场批准的吊装方案确定。
