一、项目背景与行业痛点
铁路路基是轨道结构长期稳定运行的重要基础，其主要作用是承受轨道结构和列车荷载，并将荷载传递至地基。铁路路基一旦发生持续沉降、不均匀沉降、边坡变形或支挡结构异常，可能进一步影响轨道高低、水平、方向和整体平顺状态，因此铁路路基具有明显的“基础结构变化向轨道几何状态传递”的工程特征。铁路线路经过山区、丘陵、软土地基、河谷、填挖交界以及高填方区域时，路基和边坡长期受到地基固结、列车循环荷载、降雨入渗、地下水变化、冻融、坡脚冲刷、排水失效、邻近施工以及地质条件变化等多重因素影响。
部分病害并不是突然发生，而是经历“缓慢变形—局部发展—变化加速—轨道状态受到影响”的演化过程。如果只依靠周期性人工巡检，容易缺少病害发展过程中的连续数据。铁路路基边坡沉降倾斜监测的目标，因此不是简单判断某一个倾角是否超过某个数值，而是建立路基、边坡和支挡结构长期变形档案，分析沉降量、倾斜变化、变化速率、空间分布及降雨和列车运行之间的关系，并对持续性异常进行及时识别。对于重点区段，系统可进一步将自动化监测数据与轨道几何检测、人工精密水准、GNSS位移、深部测斜、裂缝、地下水、雨量等数据联合分析，实现从“坡体有没有动”进一步发展到“哪里在动、以什么方式动、是否持续发展、是否已经影响铁路运营条件”的工程判断。
1. 铁路路基沉降具有明显长期性
软土地基、高填方路基及部分特殊岩土路基可能在建设完成后仍存在一定长期变形。运营过程中如果地基条件、排水环境或外部荷载发生变化，还可能出现新的沉降发展阶段。
2. 不均匀沉降比整体沉降更值得关注
铁路线路对于结构平顺性要求较高。大范围近似一致的缓慢沉降与短距离范围内发生的差异沉降具有不同工程影响，因此监测不仅需要掌握单点沉降量，还需要分析纵向沉降差和沉降梯度。
3. 边坡变形与路基本体变化可能互相关联
高填方边坡、路堑边坡以及填挖交界区域发生变形时，可能表现为坡面倾斜、裂缝发展、挡墙倾斜、坡脚鼓胀或者局部沉降。
这些现象与线路中心位置的路基沉降可能存在空间关联，因此不能把边坡监测和铁路路基监测完全分开理解。
4. 列车动荷载会形成短时振动干扰
列车通过时，路基和附近结构会产生周期性或瞬时振动。倾角监测数据需要区分列车通过造成的短时动态扰动和长期基准变化，不能根据某一次车辆通过时出现的数据波动直接判断路基发生永久变形。
5. 强降雨是边坡异常的重要诱发因素之一
连续降雨和短时强降雨可能造成表层土体含水率增加、地下水位变化、孔隙水压力升高和坡体排水能力下降。因此铁路边坡监测应根据风险等级考虑与雨量、地下水或土壤水分监测联合使用。
6. 自然坡面并不是理想倾角安装基础
松散土体、表层浮土和植被根系自身会产生局部变化。将倾角终端直接安装在松散坡面不能可靠代表整个边坡状态。
铁路边坡倾角监测宜安装在监测墩、抗滑桩、挡土墙、框架梁等具有明确工程意义和足够刚度的对象上。
7. 铁路运营环境对施工和设备安装限制较多
既有铁路沿线安装监测设备，需要考虑铁路建筑限界、运营安全、接触网和电气环境、人员上线管理、施工天窗以及设备防脱落要求，不能按照普通边坡监测项目直接施工。
8. 单一传感器无法评价铁路路基整体安全状态
倾角传感器直接反映的是安装点姿态。路基沉降需要由水准、GNSS、静力水准或其他适用技术获取；坡体深部滑移需要深部测斜等方法获取；轨道实际状态还需要轨道几何检测数据。
二、建设目标与监测目标
1. 建设目标
建设铁路路基边坡沉降倾斜自动化监测系统，对重点路基、边坡、支挡结构和地基异常区域实施长期在线监测，形成多参数、连续化、可追溯的铁路基础设施变形数据。
- 连续监测重点铁路路基沉降及差异沉降。
- 监测铁路边坡代表位置长期姿态变化。
- 监测挡土墙、抗滑桩等支挡结构倾斜变化。
- 识别路基纵向不均匀沉降及沉降梯度异常。
- 分析边坡多个区域之间的空间变形关系。
- 分析降雨与坡体变形之间的时间关联。
- 区分列车通过造成的瞬时扰动与长期结构变化。
- 结合GNSS、深部测斜和裂缝数据开展多参数分析。
- 将自动监测结果与轨道几何状态进行关联。
- 形成异常发现、人工复核、专业研判和工程处置闭环。
- 建立重点铁路路基和边坡全生命周期监测档案。
2. 监测目标
路基沉降监测：掌握重点区段路肩、路基本体或设计监测位置的竖向变化。
差异沉降监测：计算相邻监测点之间的沉降差，识别短距离范围内不均匀变形。
沉降速率监测：分析沉降是否趋于稳定、保持持续发展或者出现重新加速。
边坡倾斜监测：通过监测墩、支挡结构或其他刚性对象记录边坡重点位置姿态变化。
支挡结构监测：监测挡土墙、抗滑桩、框架结构等工程结构的长期倾斜趋势。
深部位移监测：对存在潜在滑动面的重点边坡，根据工程需要采用深部测斜监测不同深度水平位移。
地表位移监测：通过GNSS或其他测量技术获取边坡重点区域三维位移。
降雨监测：记录小时雨量、日累计雨量和过程累计雨量，为边坡异常分析提供诱发因素数据。
地下水监测：对水文地质条件敏感区段监测地下水变化。
轨道状态关联：将路基变形与轨道高低、水平等检测结果进行时间和里程位置关联。
三、需求分析
1. 需要同时监测竖向沉降和横向变形
铁路路基病害并不只有一个方向。地基固结可能主要表现为竖向沉降，而边坡滑移则可能同时存在水平位移、倾斜和竖向变化。
因此完整监测系统应根据病害模式配置不同类型传感器，而不是试图使用一只倾角终端完成全部监测。
2. 需要按照铁路里程建立空间管理体系
铁路工程具有明显的线路里程属性。监测平台除记录经纬度外，还应保存线路名称、上下行、里程、左右侧、路基形式及坡级等信息。
3. 需要区分路堤边坡和路堑边坡
路堤边坡主要需要关注填土地基沉降、坡体外鼓、局部滑移及坡脚状态。
路堑边坡则更加关注岩土结构、降雨入渗、裂隙、危岩、地下水及坡体滑移。
两类对象的监测参数和布点方式不应完全一致。
4. 需要关注桥路、涵路等过渡区
桥台与路基、涵洞与路基、不同地基处理方式交界等位置，由于结构刚度和沉降特性不同，是差异沉降重点关注区域。
5. 需要适应列车连续运营环境
运营铁路不能因安装监测系统频繁影响正常列车运行。因此自动化、低维护和远程通信具有较高工程价值。
6. 需要建立稳定参考基准
无论沉降还是倾角监测，长期数据的核心都是相对于稳定基准发生了多少变化，因此基准点和初始基准必须可靠。
7. 需要将异常趋势与运营影响分开评价
发现坡体发生变化并不意味着立即影响铁路运营。监测系统负责发现和量化变化，是否影响线路安全应由铁路相关专业依据现场检查、轨道状态和结构评价综合确定。
四、总体解决方案
系统采用“路基沉降监测、边坡姿态监测、深部位移监测、环境诱因监测、轨道状态关联、平台综合分析”的技术路线。
对于铁路路基本体，在重点路段设置沉降监测点，通过静力水准、GNSS、自动化水准或项目指定的高程监测技术连续获取竖向变形。
对于路堤边坡、高边坡、挡土墙和抗滑桩等重点结构，在能够代表工程对象姿态变化的位置安装无线倾角监测终端，建立长期三轴姿态基准。
对于存在深层滑移风险的边坡，进一步布设深部测斜设备，获取不同深度范围内的横向位移。
对于降雨敏感型边坡，配置雨量监测；根据水文地质条件，还可以配置地下水位、孔隙水压力和土壤含水率监测。
监测平台按照线路、里程和监测断面组织所有数据，并建立路基沉降、边坡倾角、深部位移、降雨及轨道状态之间的统一时间关系。
整体数据链路为：路基及边坡状态变化 → 多参数传感器感知 → 现场采集 → 无线或有线通信 → 铁路监测平台 → 基准管理 → 变化量计算 → 变化速率分析 → 空间关联 → 降雨关联 → 轨道状态关联 → 分级提示 → 人工复核 → 工程处置。
五、系统架构设计
1. 路基沉降感知层
根据项目精度和现场条件配置静力水准、GNSS、自动化水准或其他沉降监测设备，用于获得铁路路基本体的竖向变形。
2. 边坡姿态感知层
通过安装于监测墩、挡土墙、抗滑桩或其他刚性结构的无线倾角终端，获取X、Y、Z方向姿态信息。
3. 深部变形感知层
对重点边坡配置深部测斜设备，分析不同深度的水平位移以及潜在变形集中区域。
4. 环境诱因感知层
配置雨量、地下水位、孔隙水压力、土壤含水率等监测设备，用于解释边坡变形可能的环境诱因。
5. 通信与边缘采集层
现场数据通过4G、铁路专用网络、有线通信或项目指定通信方式上传。
对于通信不稳定区段，应配置必要的数据缓存和补传机制。
6. 数据分析平台层
负责线路里程管理、实时监测、历史趋势、断面对比、预警管理、设备运维和第三方接口。
7. 铁路运营应用层
监测结果可用于工务巡检、路基病害治理、汛期防洪、施工影响监测和重点基础设施状态管理。
六、监测内容与监测方法
1. 路肩沉降监测
在设计确定的代表性路肩位置布设沉降监测点，长期观察路基本体竖向变化。
左右两侧同时设置测点时，可以进一步分析路基横断面是否存在差异变形。
2. 路基纵向沉降监测
沿线路方向布设多个沉降监测点，通过相邻里程之间的沉降变化判断是否存在短距离不均匀沉降。
3. 高填方路堤边坡监测
根据坡高、坡级和历史病害，在坡顶、坡中和坡脚布设代表性监测点。
倾角设备宜固定于专用刚性监测墩或工程构筑物，不直接固定于松散填土表面。
4. 路堑高边坡监测
路堑边坡应根据岩层、土层、裂隙、坡级和支护结构进行分区布点。
对于已有挡墙、抗滑桩、锚固框架等工程结构，可以将其作为重要姿态监测对象。
5. 挡土墙倾斜监测
无线倾角终端固定于挡墙主体具有代表性的刚性位置，持续记录墙体相对于初始基准的倾斜变化。
对于长距离挡墙，可以在异常区域和结构转折区域设置多个监测点。
6. 抗滑桩姿态监测
在抗滑桩外露可靠位置设置倾角监测点，观察桩体地面以上部分的长期姿态变化。
对于需要掌握桩身深部变形的项目，应结合深部测斜，而不能只依靠桩顶倾角判断整个桩身状态。
7. 桥路过渡段沉降监测
在桥台和路基相邻区域设置连续沉降监测点，重点分析刚性桥台与柔性路基之间的差异沉降。
8. 涵路过渡段监测
对于涵洞、框架结构及其他横穿路基工程，可根据项目风险监测结构两侧路基沉降变化。
9. 软土地基路段监测
重点分析长期沉降量、沉降速率以及沉降是否已经趋于稳定。
10. 临近施工影响监测
对于基坑、道路、管线、采挖、堆载及其他邻近铁路施工，可在影响范围内增加路基和边坡监测点，并将施工阶段记录在平台时间轴中。
七、技术原理与算法模型
1. 铁路路基沉降基本模型
若某监测点初始高程为H0，监测时刻高程为H(t)，可定义沉降量：
S(t) = H0 - H(t)
实际项目应统一沉降正负方向，并保持现场、平台和技术资料一致。
2. 累计沉降分析
累计沉降反映从初始基准建立至当前时刻路基总的竖向变化。
单独的累计沉降量不能完全说明当前风险，还需要结合沉降速度判断其是否仍在发展。
3. 沉降速率
沉降速率可表示为：
Vs = [S(t2) - S(t1)] / (t2 - t1)
对于铁路路基长期监测而言，已经发生较大历史沉降但当前趋于稳定，与累计沉降较小但当前快速发展，具有不同工程意义。
4. 相邻测点差异沉降
相邻两个路基测点i和i+1之间的差异沉降为：
ΔSi = S(i+1) - Si
如果已知两点沿线路方向的距离L，可计算近似沉降梯度：
Gi = ΔSi / L
该指标可以辅助发现局部不均匀沉降，但最终线路影响仍应结合轨道专业检测数据判断。
5. 边坡倾角监测原理
S-CGTS内部MEMS三轴测量单元感知重力方向与设备坐标系之间的关系，从而得到监测结构的三轴姿态。
当终端与挡墙、抗滑桩或者监测墩可靠刚性连接后，结构姿态发生变化时，设备能够连续记录对应倾角变化。
6. 初始倾角基准
设备稳定安装后建立：
θx0、θy0、θz0。
任意时刻变化量为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
铁路工程中更加关注长期相对变化，而不是要求设备安装完成后的绝对角度必须为零。
7. 倾角变化速率
可计算：
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
该指标可辅助区分长期缓慢变化和短时间快速变化。
8. 边坡纵横方向分解
安装调试阶段应明确倾角终端一个主要测量方向对应坡体上下坡方向，另一方向对应沿铁路线路方向。
这样可以分别分析边坡向线路方向或背离线路方向的变化，以及沿线路方向局部不均匀变形。
9. 倾角与表面位移的关系
倾角本质上表示姿态变化，并非位移。
只有对于几何尺寸和旋转关系明确的监测墩、挡墙等刚体近似对象，才可以进行：
u ≈ H × tan(Δθ)
当角度较小时：
u ≈ H × Δθ(rad)
天然铁路边坡可能同时存在滑移、沉降、局部剪切和表层松动，因此不能直接将一个倾角值转换为整个坡体的水平位移。
10. 深部位移分析
深部测斜可以获得不同深度的横向位移。
如果变形主要集中于某一深度范围，可进一步辅助判断潜在滑动带位置。
倾角监测主要用于表层或结构姿态，深部测斜主要观察内部变形，两者可以相互补充。
11. 降雨—变形时滞分析
边坡并不一定在降雨开始后立即产生变形。部分土质边坡会在持续降雨一定时间后才出现明显变化。
平台应保存：
小时雨量、24小时累计雨量、连续过程雨量以及降雨结束后的边坡变化。
通过长期数据可以分析某一边坡自身的降雨响应时间和变化特征。
12. 列车通过影响识别
列车经过监测区段时可能造成短时间振动。平台可根据列车运营时间或者加速度事件对数据进行辅助标记。
如果列车通过期间存在短时波动，但列车离开后倾角基准恢复，则应优先理解为动态扰动。
如果列车通过前后静态基准持续改变，则需要进一步检查结构状态。
13. 多点空间关联分析
同一铁路边坡可比较坡顶、坡中、坡脚以及不同里程测点之间的数据。
单一测点发生突变而其他测点稳定时，应首先检查设备、监测基座及局部扰动。
多个相邻测点持续出现方向相关的变化，则应提高工程关注等级。
14. 路基沉降与轨道状态关联
当某一里程范围出现持续差异沉降时，可与轨道高低、水平、轨向等维护检测结果进行空间关联。
如果基础变形与轨道几何异常在里程和时间上具有一致性，应将该区段列为重点复核对象。
但轨道状态受到多种因素影响，因此不能仅根据路基监测数据直接判断轨道故障原因。
八、系统功能设计
1. 铁路线路档案
按照线路名称、区间、上下行和里程建立监测工程档案。
2. 监测断面管理
将同一里程附近的路肩、坡顶、坡中、坡脚及支挡结构测点组成监测断面。
3. 实时沉降监测
显示各沉降点当前高程变化、累计沉降和变化速率。
4. 边坡倾角监测
显示X、Y、Z轴角度、相对基准变化量、设备温度、电量和通信状态。
5. 纵向沉降曲线
按照铁路里程展示不同位置沉降量，使异常沉降区段在空间上能够快速定位。
6. 横断面监测
比较线路左右两侧、路肩及边坡监测点之间的数据，观察横断面差异变形。
7. 多参数曲线
将沉降、倾角、深部位移、降雨和地下水放在统一时间轴分析。
8. 降雨事件管理
自动标记主要强降雨和连续降雨过程，并显示降雨前后边坡监测数据变化。
9. 汛期监测模式
在汛期或者连续降雨期间，可根据项目策略提高数据采集和上报频率。
10. 施工事件管理
将临近开挖、堆载、降水、爆破等施工事件记录到平台，辅助分析变形原因。
11. 告警管理
按照累计变化、变化速率、连续变化时间及多参数组合产生不同等级的监测提示。
12. 运维管理
管理设备在线率、电量、最后上报时间、数据完整率和参数修改记录。
13. 数据接口
可按照项目协议与铁路工务管理、灾害监测、综合防灾或第三方数据平台进行接口对接。
九、硬件组成与配置方案
1. 无线倾角监测终端

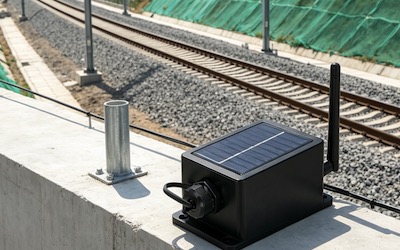

采用S-CGTS无线倾角监测终端，对铁路边坡监测墩、挡土墙、抗滑桩及其他关键结构进行三轴姿态监测。
2. 路基沉降监测设备
根据项目条件采用静力水准、自动化高程测量、GNSS或其他符合监测精度要求的沉降监测技术。
沉降设备选型应结合预计变形量、距离、精度、参考基准、安装条件和铁路运营环境确定。
3. GNSS位移监测
对大型高边坡或需要掌握三维地表变形的项目，可设置GNSS监测点。
4. 深部测斜设备
对于存在潜在深层滑动风险的边坡，可在重点位置布设测斜孔，获取不同深度水平位移。
5. 裂缝监测设备
对坡顶裂缝、挡墙裂缝及其他关键裂缝可设置裂缝计，连续监测张开量变化。
6. 雨量监测设备
用于获取实时雨量、小时雨量、日累计雨量和降雨过程数据。
7. 地下水监测设备
对地下水活动明显的铁路边坡，可配置自动水位监测设备。
8. 土壤含水率和孔隙水压力监测
根据边坡类型和地质条件，用于研究降雨入渗和岩土体水力状态变化。
9. 视频监控
对于重点边坡可配置视频监控，远程观察落石、局部坍塌、排水异常和现场施工情况。
十、核心设备参数
铁路边坡姿态监测核心设备可采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃，产品规格参考条件为-40℃至+85℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可根据项目要求配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及项目安装附件。
重量：约250 g，不含项目安装支架。
需要说明的是，100 Hz属于终端内部检测能力，并不等同于100 Hz连续远程振动数据输出。S-CGTS定位主要为低功耗长期姿态趋势监测，三轴加速度可用于辅助识别明显运动或冲击事件。
对于列车动荷载、路基动力响应、振动频谱等专项研究，应使用专业高频振动采集系统。
十一、监测点布设设计
1. 高填方路堤
建议重点考虑路肩、边坡上部、中部、坡脚及历史异常位置。
对于高填方、软弱地基或已有裂缝区段，可沿线路方向设置多个监测断面。
2. 路堑边坡
根据坡级、岩土分界、裂隙、排水和支护结构划分监测区域。
监测点应优先布置在已有变形迹象、结构变化位置和高风险坡段。
3. 挡墙和抗滑桩
倾角设备应安装于主体结构牢固位置，支架自身刚度必须足够。
长距离支挡结构不建议只设置一个监测点，应根据结构分段和历史异常进行布置。
4. 桥路过渡段
可沿桥台向普通路基方向设置多个沉降点，观察沉降由刚性结构向柔性路基过渡的空间变化。
5. 涵路过渡段
在涵洞两侧及邻近路基布置监测点，重点观察结构两侧是否存在差异沉降。
6. 填挖交界
填方和天然地基变形特性不同，可在交界前后设置监测点，观察纵向差异变形。
7. 历史病害区段
对于曾发生路基下沉、边坡滑塌、挡墙变形、反复轨道整治的区段，应优先增加自动监测。
十二、软件平台与数据分析
1. 铁路里程地图
按照实际线路里程显示所有监测点，使工务人员能够快速定位异常区段。
2. 路基沉降纵断面
以里程为横轴、沉降量为纵轴展示某一时刻线路沉降空间分布。
3. 沉降时间曲线
查看单个重点位置日、周、月和年度沉降发展情况。
4. 边坡倾角趋势
分别显示坡向和沿线路方向倾角变化，避免只使用一个合成角度掩盖实际变化方向。
5. 多断面对比
比较相邻不同里程监测断面，识别局部异常和区域性变形。
6. 降雨关联分析
将小时雨量、累计雨量和边坡变化量放置在统一时间轴，观察变形是否存在明显降雨响应。
7. 深部与表层联合分析
将深部测斜、GNSS和倾角数据统一展示，判断变形主要发生在表层还是深部。
8. 轨道几何状态关联
根据项目数据接口，将路基异常与对应里程轨道高低、水平等检测结果关联。
9. 汛期重点监控
进入主汛期后可形成重点边坡清单，集中展示雨量和变形数据。
10. 设备运行状态
显示设备在线、离线、电量、通信和数据完整率，避免将设备故障误判为结构异常。
十三、数据分析与智能应用
1. 沉降稳定性分析
连续计算累计沉降及沉降速率，判断重点路基是否处于稳定、持续发展或加速阶段。
2. 不均匀沉降自动识别
比较相邻里程测点，自动筛选沉降差和变化速率明显偏离周边区段的位置。
3. 边坡变形空间识别
利用坡顶、坡中、坡脚和支挡结构多个测点判断变化是否具有空间连续性。
4. 降雨响应模型
通过长期数据积累，可以逐步形成特定铁路边坡“降雨—延迟时间—变形响应”的历史模型。
不同边坡地质条件不同，因此不应直接将一个边坡的经验雨量阈值复制到其他区域。
5. 列车扰动过滤
对列车通过产生的短时加速度和姿态扰动进行事件识别，使长期趋势更加清晰。
6. 沉降与倾角联合判断
路肩发生差异沉降，同时同侧边坡监测墩倾角持续发展时，应提高该断面工程关注度。
反之，如果只有倾角单点突变但沉降、GNSS及相邻测点均稳定，则应首先检查设备和局部监测基础。
7. 轨道维护辅助分析
对于轨道高低反复整治的路段，可以调取相同里程范围的长期路基沉降数据，分析轨道状态问题是否可能与下部基础长期变形相关。
8. 施工影响识别
将邻近工程施工阶段与路基变化量关联，可观察开挖、降水或堆载过程中铁路路基是否出现新的变化趋势。
9. 数据驱动巡检
自动筛选变化最快、雨后响应明显或长期持续变化的区段，为工务巡查提供重点位置。
十四、预警机制与决策支撑
铁路路基和边坡自动监测不建议采用单一固定倾角值或者统一沉降值直接进行安全判定。不同线路等级、路基形式、地质条件、运营速度及病害类型的控制要求存在差异。
1. 数据异常提示
单点出现突变时，首先检查通信、设备电量、监测基础、施工活动及列车通过情况。
2. 趋势关注
某监测点连续多个周期向同一方向变化，或者沉降速率明显高于自身历史稳定状态时，进入重点观察。
3. 多点关联预警
同一断面或者连续里程多个监测点同时发生相关变化时，提高预警等级。
4. 降雨联动预警
持续强降雨后，边坡倾角、GNSS或深部位移同步出现持续变化时，应增加监测频率并加强现场巡查。
5. 路基—轨道联合关注
自动化监测显示持续差异沉降，同时相同里程轨道状态出现异常变化时，应组织路基和轨道专业联合复核。
6. 快速发展异常
当沉降或边坡变形出现明显加速，并获得多个独立监测参数支持时，应按照铁路运营单位有关应急管理制度及时处置。
7. 推荐闭环流程
自动监测异常 → 数据有效性检查 → 设备和基准检查 → 相邻测点对比 → 降雨及施工工况检查 → 轨道状态查询 → 现场巡查 → 人工精密复测 → 加密监测 → 专业会商 → 工程处置 → 持续跟踪。
十五、项目实施方案
1. 基础资料收集
收集铁路线路、路基设计、地质勘察、竣工资料、历史沉降、病害整治、轨道维护和边坡治理资料。
2. 历史病害调查
重点分析曾出现路基下沉、边坡裂缝、滑塌、挡墙变形和反复轨道整治的位置。
3. 现场工程调查
检查路基形式、边坡类型、坡高、支挡结构、排水、地质、通信和现场安装条件。
4. 风险分区
根据地质条件和病害特征将线路划分为普通区、重点区和异常加密区，避免所有区段采用相同监测密度。
5. 监测断面设计
确定每一个监测断面的沉降、倾角、GNSS、深部位移和环境监测配置。
6. 铁路运营安全专项确认
既有线项目安装前应确认设备位置不会侵入铁路建筑限界，不会影响接触网、信号、通信和正常维护作业。
7. 倾角设备安装
监测终端固定在监测墩、挡墙或抗滑桩主体上，安装支架必须刚性可靠，并记录沿线路方向和坡向。
8. 沉降基准建立
沉降监测系统应设置可靠的高程参考基准，并根据项目监测等级进行独立复核。
9. 通信测试
山区、隧道口和深路堑区域移动通信可能较弱，应在设备安装前测试实际通信质量。
10. 初始稳定期观测
完成设备安装后采集一段稳定期数据，建立各监测点初始基准和正常波动范围。
11. 平台调试
建立线路、里程、断面、设备和参数之间的对应关系，并完成告警测试。
12. 试运行
试运行期间重点观察列车通过、昼夜温度和降雨条件下的数据特征，优化监测频率及告警规则。
十六、铁路运营环境专项设计
1. 建筑限界要求
所有设备、太阳能板、天线和安装支架必须安装在允许范围内，不得侵入铁路建筑限界。
2. 防脱落设计
邻近铁路运行区域的监测设备和附件应具有可靠机械固定和必要的防松措施，避免部件脱落进入线路。
3. 电气化铁路环境
电气化铁路项目需要考虑接触网、高电压设备及电磁环境，设备安装和维护应符合铁路相关安全管理要求。
4. 防雷与浪涌
高边坡、空旷线路和山区雷电活动明显，应根据设备供电、通信及安装方式配置相应防雷和浪涌防护措施。
5. 检修作业协调
需要进入铁路保护范围的设备维护应按照铁路运营单位作业管理要求执行。
6. 汛期运行策略
重点防洪区段可在汛期自动提高监测频率，并强化在线率、电量和通信状态检查。
十七、运维服务保障
1. 自动设备状态巡检
平台定期检查在线率、电量、数据完整性和最后上报时间。
2. 监测基座巡检
检查监测墩、安装支架、锚栓及主体结构，避免基座局部松动造成数据误判。
3. 沉降参考点复核
长期沉降监测必须定期确认参考基准稳定性。
4. 汛前专项检查
检查设备、排水设施、边坡裂缝、挡墙和雨量监测设备运行情况。
5. 暴雨后复核
强降雨后重点检查出现明显数据变化的区段，并与现场巡查结果交叉验证。
6. 工程整治后的基准管理
路基注浆、边坡加固、挡墙维修或线路整治后，应重新确认监测基准。
7. 数据长期归档
原始数据、预警、巡检、人工复测和工程处置记录应形成同一里程区段的长期技术档案。
十八、项目优势与方案价值
1. 从单点检查升级为连续变形过程监测
传统检测获得的是某一个时间点的数据，自动监测可以观察病害从出现、发展到稳定或加速的完整过程。
2. 同时关注铁路路基和边坡
系统将线路下部基础沉降和线路两侧边坡状态统一管理，避免两类信息长期割裂。
3. 将沉降、倾角和深部位移区分处理
不同传感器分别测量不同物理量，不把一个倾角值过度解释为整个坡体位移。
4. 支持汛期铁路边坡重点防控
降雨和边坡变化数据同步记录，可更加快速筛选雨后需要重点巡检的位置。
5. 可辅助解释反复轨道病害
长期路基沉降数据可以为部分轨道高低和不平顺问题提供下部基础分析依据。
6. 适合山区分散点位无线部署
无线倾角终端各点独立供电和通信，可减少部分长距离线路敷设。
7. 支持施工影响监测
可用于既有铁路周边基坑、道路、管线及其他工程施工期间保护性监测。
8. 建立铁路基础设施长期数字档案
按照线路和里程长期保存结构变化，为后续养护维修和病害治理效果评价提供数据。
十九、应用场景
高速铁路路基沉降监测：用于重点路基和过渡段长期沉降趋势监测。
普速铁路路基监测：用于既有线路病害区段自动化状态跟踪。
重载铁路路基监测：用于长期承受大轴重循环荷载的重点路基区段。
铁路高填方边坡：用于高路堤坡体和支挡结构长期倾斜、位移及沉降监测。
铁路路堑高边坡：用于山区铁路切坡形成的岩土高边坡长期监测。
软土地基铁路：用于软土地基长期固结沉降和差异沉降监测。
桥路过渡段：用于桥台与路基连接区域不均匀沉降监测。
涵路过渡段：用于涵洞两侧基础差异沉降监测。
挡土墙和抗滑桩：用于铁路支挡结构长期倾斜状态监测。
临近施工铁路保护：用于基坑开挖、降水、管线施工、道路工程等对既有铁路影响监测。
山区防洪重点区段：用于强降雨条件下边坡及路基异常趋势监测。
城市轨道交通地面线路：用于地面区间路基、边坡和相关结构运营监测。
二十、标准规范与技术依据
铁路路基边坡沉降倾斜监测应根据线路类型、建设阶段、运营条件和项目主管单位要求选择适用的铁路行业及国家标准。
主要可参考以下标准和技术文件：
- TB 10001-2016《铁路路基设计规范》。
- TB 10101-2018《铁路工程测量规范》及现行局部修订条文。
- TB 10302-2020《铁路路基工程施工安全技术规程》。
- TB 10414-2018《铁路路基工程施工质量验收标准》及现行局部修订条文。
- TB 10450-2020《铁路路基支挡结构检测规程》。
- TB 10751-2018《高速铁路路基工程施工质量验收标准》及现行局部修订条文。
- TB 10621《高速铁路设计规范》。
- GB/T 39559.4-2020《城市轨道交通设施运营监测技术规范 第4部分：轨道和路基》。
- GB 50026《工程测量标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- 项目所在地铁路局集团、运营单位及设计单位相关技术管理要求。
具体沉降允许值、变化速率、轨道控制指标、边坡报警指标及自动化监测频率，应依据铁路等级、设计速度、路基结构、地质条件、病害类型和项目技术文件确定，不应将某一个固定阈值用于所有铁路线路。
二十一、典型应用案例
案例一：某山区铁路路堑高边坡汛期自动监测
某山区铁路路堑边坡高度较大，坡体局部存在风化岩层和裂隙。既有人工巡查发现坡顶局部裂缝在雨季有发展迹象，因此对重点坡段建设自动化监测系统。
项目在坡顶和坡中设置GNSS监测点，在加固结构和监测墩设置无线倾角终端，同时配置自动雨量监测。
平台将累计雨量、坡体位移和倾角数据放在统一时间轴进行分析。
正常天气条件下，各测点保持稳定；某次连续强降雨后，坡中一个倾角点和邻近GNSS点同时出现持续变化。
工务人员根据系统提示开展现场巡查，发现局部截水设施堵塞并伴随坡面新出现的细小裂缝，随后进行排水处理和加密监测。
自动监测在该项目中的主要作用，是帮助管理人员从大范围铁路边坡中快速筛选雨后需要重点检查的位置。
案例二：某高速铁路桥路过渡段差异沉降监测
某高速铁路桥台邻近路基在长期运营过程中需要加强沉降跟踪。项目在桥台附近及向普通路基方向设置多个自动沉降测点。
系统长期计算各测点累计沉降和相邻测点之间的沉降差，并按照线路里程形成纵向沉降分布。
一段时间后，某一区域沉降速度高于其他测点，但累计值尚未出现明显突变。
通过变化速率分析，项目提前将该位置列入重点复测范围，并结合人工精密水准和轨道检测数据进行进一步验证。
该应用体现了铁路路基监测中“变化速度”相对于单次沉降量的重要价值。
案例三：某重载铁路高填方路基边坡监测
某重载铁路部分高填方区段长期承受高轴重列车循环荷载。线路一侧边坡曾出现局部排水冲刷和坡脚变形迹象。
项目在路肩设置沉降监测，在坡顶、坡中和坡脚设置代表性监测断面，并在坡脚挡墙安装倾角终端。
平台同时记录列车运行期间的设备加速度事件和长期静态倾角基准。
运行数据显示，列车通过期间存在短时数据波动，但列车离开后多数测点能够恢复原有范围。
随着长期监测推进，其中一处挡墙测点出现静态基准持续变化，而相邻位置基本稳定。
现场进一步检查发现局部基础周围排水条件发生变化，随后进行了针对性治理。
系统通过区分列车短时动态扰动和长期结构变化，提高了数据解释的有效性。
案例四：某既有铁路邻近基坑施工保护监测
某城市建设项目深基坑距离既有铁路路基较近。为掌握开挖和降水过程对铁路基础设施可能产生的影响，施工前建立自动化保护监测系统。
在靠近施工区域的铁路路肩设置沉降监测点，在边坡支挡结构设置无线倾角监测，并在不同里程形成多个监测断面。
平台记录基坑开挖、支撑、降水和回筑等施工阶段。
当某个阶段路基监测数据产生变化时，可立即与施工工况、相邻测点和轨道检测数据进行对比。
通过持续监测，可以将铁路保护由间歇式人工测量扩展为施工全过程连续状态跟踪。
案例五：某铁路挡土墙长期倾斜监测
某既有铁路山区区段挡土墙服役时间较长，人工巡检发现局部排水孔堵塞并存在轻微裂缝。
项目沿挡墙选择多个代表性位置设置无线倾角终端，并同步配置裂缝和降雨监测。
平台分别保存每一个挡墙测点的初始姿态、累计变化和变化速率。
某次持续降雨后，其中一个测点出现短期倾角变化，但雨停后逐渐恢复；另一测点则在多个降雨周期后出现持续单方向基准漂移。
技术人员根据两类不同数据特征分别采取继续观察和现场重点复核措施。
该项目避免了简单使用单一角度阈值判断所有挡墙状态，而是通过时间趋势识别不同类型变化。
二十二、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- TB 10001-2016《铁路路基设计规范》。
- TB 10101-2018《铁路工程测量规范》。
- TB 10302-2020《铁路路基工程施工安全技术规程》。
- TB 10414-2018《铁路路基工程施工质量验收标准》。
- TB 10450-2020《铁路路基支挡结构检测规程》。
- TB 10751-2018《高速铁路路基工程施工质量验收标准》。
- TB 10621《高速铁路设计规范》。
- GB/T 39559.4-2020《城市轨道交通设施运营监测技术规范 第4部分：轨道和路基》。
- GB 50026《工程测量标准》。
- 铁路线路、路基、轨道相关设计、检测及运营维护技术文件。
本方案适用于高速铁路、普速铁路、重载铁路、铁路专用线以及城市轨道交通地面线路的路基沉降、边坡倾斜、支挡结构姿态和相关地质变形自动化监测。具体监测对象、点位数量、监测频率、设备精度和预警指标，应根据铁路等级、线路设计速度、地质条件、路基形式、边坡高度、既有病害和运营管理要求确定。
铁路路基沉降、边坡倾斜、地表位移和深部位移属于不同物理监测量。S-CGTS无线倾角监测终端主要用于刚性监测对象的姿态变化和长期趋势监测，不能直接替代精密沉降测量、GNSS三维位移、深部测斜和轨道几何检测。
自动化监测系统的主要价值，是持续发现变化、量化变化并确定重点复核区段。最终铁路运营安全判断及限速、封锁、抢修等处置措施，应由铁路运营管理单位按照现行规章、现场检查及专业技术评价结果确定。
