一、项目背景与行业痛点
随着大型地面光伏电站向高发电效率、智能化运维和全生命周期资产管理方向发展，单轴跟踪支架已广泛应用于沙漠、戈壁、荒漠、农光互补、牧光互补及大型集中式光伏项目。与固定倾角支架不同，跟踪支架需要根据太阳位置持续调整组件朝向，使光伏组件在一天中的不同时间获得更有利的太阳辐射条件。光伏跟踪系统通常由支撑立柱、主梁或扭矩管、组件安装结构、回转或直线驱动机构、电机、减速机构、传动连杆、控制器、角度反馈装置以及风速等环境监测设备组成。系统能否按照设定角度准确动作，将直接影响跟踪效果、组件受光条件和电站长期发电表现。
实际运行中，控制系统显示“已经到位”并不一定意味着组件阵列真实角度完全正确。驱动器磨损、连杆间隙、扭矩管扭转、立柱沉降、基础偏斜、安装误差、编码器偏移、控制器零点漂移、传动卡滞及风荷载等因素，都可能造成控制角度与实际支架姿态之间出现偏差。因此，光伏跟踪倾角监测的核心价值，是在跟踪控制系统之外增加一个相对独立的实际姿态测量维度，持续验证“控制系统要求转到哪里”和“光伏支架实际上转到了哪里”之间是否一致。通过在代表性跟踪支架的旋转主梁、扭矩管或组件承载结构上布设倾角监测终端，可以连续获得实际跟踪角度，并与太阳位置计算角度、跟踪控制器目标角度、风保护角度以及同一区域其他支架角度进行比较，实现跟踪误差、支架卡滞、驱动异常、排间不同步和长期零点漂移等问题的自动识别。
1. 控制器反馈角度不完全等于组件真实角度
部分光伏跟踪系统主要依据电机行程、编码器、霍尔元件或驱动机构内部反馈判断支架角度。当机械传动链发生松动、间隙增大或主梁发生扭转时，控制系统自身可能仍然显示角度正常，但实际光伏组件姿态已经出现偏差。
2. 跟踪误差会形成长期发电损失
单次几度以内的跟踪偏差可能不会造成设备立即停机，但如果一排或多排支架长期存在角度偏差，会使组件实际入射角偏离设计状态，并可能在每天多个小时持续存在，最终形成累计发电损失。
3. 长距离跟踪支架可能存在扭矩管扭转
对于长排单轴跟踪系统，驱动装置通常作用于某一个位置，机械力通过扭矩管或传动结构向整排传递。当主梁长度较大、风荷载较高或结构存在间隙时，驱动端与远端可能出现一定角度差。
因此，仅监测驱动器附近角度可能无法完全代表整排组件实际姿态。
4. 不同支架排之间可能出现不同步
同一光伏方阵中的支架通常按照相同或者相近控制策略运行。如果某一排电机、驱动器、控制器或机械结构异常，该排实际角度可能逐渐偏离周边正常支架。
5. 大风保护是否真正执行缺少独立验证
极端大风条件下，光伏跟踪系统通常需要进入项目设定的防风保护姿态。如果某一排支架因驱动故障、机械卡滞或者通信异常没有实际进入保护角度，仅依靠控制指令状态可能无法充分确认最终机械姿态。
6. 基础沉降可能改变跟踪零点
桩基、立柱发生长期沉降或倾斜后，即使旋转机构本身工作正常，整个跟踪轴的空间方向也可能发生变化，使组件实际姿态相对于设计坐标产生长期偏移。
7. 沙尘、冰雪和温度容易增加机械阻力
沙漠电站可能出现沙尘进入传动机构，高寒地区可能发生积雪和结冰，昼夜温差还可能造成结构热胀冷缩。这些因素都可能使跟踪系统出现动作迟缓、不到位或局部卡滞。
8. 大规模电站人工逐排检查效率较低
数百兆瓦甚至吉瓦级光伏项目可能包含大量跟踪支架。依靠人工使用角度仪逐排测量，不仅工作量大，而且只能获得检查时刻的数据，难以发现偶发性或者特定时段出现的跟踪异常。
二、建设目标与监测目标
1. 建设目标
建设光伏跟踪支架倾角在线监测系统，对光伏阵列实际跟踪姿态进行独立采集，并与目标跟踪角度、同区域正常支架以及气象和发电数据进行联合分析，实现跟踪系统实际执行效果的在线验证。
- 实时获取代表性光伏跟踪支架实际倾角。
- 验证目标跟踪角度与实际机械角度是否一致。
- 计算跟踪角度误差及误差持续时间。
- 发现支架无法转动、动作不到位或动作延迟。
- 识别驱动机构间隙和长期零点漂移。
- 判断同一区域不同跟踪排是否同步。
- 验证大风保护角和安全收拢姿态是否实际执行。
- 分析长排支架不同位置之间是否存在扭转。
- 辅助发现桩基倾斜及固定结构长期变化。
- 将跟踪角度与辐照度、风速和发电功率进行关联。
- 为光伏跟踪系统智能运维和发电损失分析提供数据。
2. 监测目标
实际跟踪角度监测：直接测量旋转主梁、扭矩管或组件承载结构实际姿态。
跟踪误差监测：比较实际倾角与控制系统目标角度之间的偏差。
排间一致性监测：比较同一控制区域多个跟踪支架实际角度。
驱动响应监测：判断控制指令发出后支架是否及时开始动作并到达目标位置。
保护姿态监测：验证大风、冰雪或其他保护工况下支架是否达到设定安全角度。
结构扭转监测：在长排支架不同位置增加监测点，比较驱动端和远端角度差异。
固定立柱姿态监测：对于存在基础沉降风险的区域，可增加固定结构倾角点，区分跟踪机构角度变化与基础结构变化。
三、需求分析
1. 实际角度需要独立于控制系统验证
如果监测角度仍然完全取自跟踪控制器内部反馈，则无法真正验证机械机构是否按照控制结果动作。因此，对重要项目应配置独立姿态测量设备。
2. 需要明确旋转部件与固定部件两个监测对象
安装在扭矩管上的倾角终端主要回答“组件现在转到了多少度”。
安装在固定立柱或驱动立柱上的倾角终端主要回答“支架基础和固定结构是否发生长期变化”。
两个监测对象不能混为一谈。
3. 需要与跟踪控制器目标角度对接
要真正计算跟踪误差，平台应从跟踪控制器、SCADA或者算法服务器获取当前目标角度。
4. 需要识别不同控制模式
跟踪系统可能处于正常跟踪、反向跟踪、夜间回位、大风保护、雪保护、检修模式和手动控制等不同状态。
不同模式下目标角度不同，因此告警逻辑不能使用单一固定角度。
5. 需要考虑地形自适应控制
复杂山地光伏项目中，不同支架排可能因为坡度、遮挡优化和地形自适应算法而具有不同目标角度。因此，排间比较必须以各自目标角度为基准，而不能要求所有支架始终保持完全相同角度。
6. 需要考虑角度变化速度
跟踪支架通常缓慢运动。过快变化可能来自异常机械运动或传感器受到碰撞，而完全没有变化则可能表示驱动系统卡滞。
7. 需要兼顾监测频率和终端功耗
普通结构长期监测可能采用较长上报周期，但光伏跟踪诊断需要观察一天内完整跟踪轨迹，因此应根据项目需求配置分钟级或适合跟踪过程分析的数据周期，并重新评估电池和通信功耗。
四、总体解决方案
系统采用“目标角度获取、实际倾角独立测量、跟踪误差计算、排间一致性分析、保护状态验证、结构异常识别、发电数据关联”的总体技术路线。
在选定的光伏跟踪支架上，将倾角监测终端固定在能够随跟踪机构同步旋转的主梁、扭矩管或者组件承载结构上。
终端按照设定周期采集实际三轴姿态，并将数据上传至监测平台。
平台同步从光伏电站SCADA、跟踪控制器或者第三方系统获取目标跟踪角度、运行模式、风速、辐照度和发电数据。
每个监测时刻计算目标角度与实测角度之间的差值，并进一步分析持续时间、最大偏差、平均偏差、响应速度以及周边支架之间的一致性。
对于重点长排支架，可以在驱动端、中部和远端分别设置角度监测点，通过同一排多个位置之间的角度差分析扭矩管扭转和机械传动一致性。
对于软土地基、沙漠桩基或者历史出现基础问题的项目，可在固定立柱增加独立倾角测点，实现“旋转轴姿态＋固定基础姿态”双层监测。
系统总体逻辑为：太阳位置及控制算法 → 目标跟踪角度 → 跟踪控制器 → 驱动机构 → 光伏支架实际旋转 → 独立倾角测量 → 跟踪误差计算 → 异常识别 → 运维工单 → 现场检查和维修。
五、系统架构设计
1. 目标角度数据层
获取跟踪控制系统计算得到的目标角度、跟踪模式、控制指令以及必要的控制器运行状态。
2. 实际姿态感知层
在跟踪支架旋转结构上安装独立倾角终端，获得支架真实机械姿态。
3. 固定结构监测层
根据项目需要在驱动立柱、基础或其他固定结构设置辅助倾角监测点，用于判断基础和固定结构长期稳定性。
4. 环境监测层
接入风速、风向、辐照度、环境温度以及必要的积雪等环境信息。
5. 发电数据层
接入组串电流、逆变器功率或光伏方阵发电数据，为跟踪异常造成的能量影响分析提供依据。
6. 通信层
S-CGTS可通过4G网络直接将监测数据上传服务器。大型电站也可以根据系统架构与电站现有SCADA或物联网平台进行数据融合。
7. 数据分析层
完成跟踪误差、排间差异、动作响应、保护姿态、零点漂移、机械卡滞及长期趋势分析。
8. 智能运维层
将异常支架定位到具体方阵、跟踪排和设备编号，为现场运维人员生成检查对象和可能故障方向。
六、监测内容与监测方法
1. 单轴跟踪支架实际角度监测
在扭矩管或者随组件同步转动的刚性结构上设置倾角终端。
实际安装时应明确跟踪轴方向，并使传感器测量轴与支架旋转方向建立固定坐标关系。
2. 目标角度与实测角度对比
从控制系统获取对应时间的目标角度θcmd，同时获取倾角终端实测角度θmeas。
二者之间的差异即为跟踪执行偏差的重要评价参数。
3. 长排支架多点角度监测
对于扭矩管长度较大或历史存在结构扭转的支架，可在驱动位置附近、中部和远端分别设置测点。
如果三个位置实际角度明显不同，应进一步检查主梁扭转、轴承座、联轴结构及驱动机构。
4. 同一区域排间一致性监测
在同一方阵选取多排支架进行监测。
当控制策略相同或者目标角度接近时，可分析不同支架实际角度之间是否存在明显离群点。
5. 风保护角监测
当风速达到跟踪系统设定的保护条件并进入大风模式后，平台自动检查代表性跟踪排是否实际到达项目规定的保护姿态。
6. 夜间回位监测
根据跟踪系统设计策略，分析日落后的支架是否按照要求进入夜间停放或者第二天启动准备位置。
7. 反向跟踪状态监测
早晨和傍晚，为降低相邻组件遮挡，控制系统可能执行反向跟踪算法。
平台应根据实际目标角度判断跟踪结果，而不能简单以太阳法向角度作为唯一正确角度。
8. 固定基础姿态监测
在基础风险较高区域，可在不参与旋转的驱动立柱或者固定支柱上设置倾角终端。
若旋转轴零点发生长期变化，而固定立柱也同步发生姿态变化，则应优先检查桩基和基础。
9. 故障支架专项监测
对于历史存在电机故障、支架卡滞、传动间隙、异响或角度异常的跟踪排，可临时增加高频监测点，完成维修前后对比。
七、技术原理与算法模型
1. 跟踪角度测量原理
S-CGTS内部MEMS三轴测量单元通过感知重力方向与设备坐标系之间的关系获得设备姿态。
当终端与光伏跟踪支架旋转结构可靠固定后，支架发生转动时，传感器角度同步变化，从而得到实际机械跟踪角。
2. 跟踪误差计算
定义控制系统目标角度为θcmd(t)，独立倾角监测实际角度为θmeas(t)。
瞬时跟踪误差为：
e(t) = θmeas(t) - θcmd(t)
为了避免坐标方向定义差异，系统正式运行前应统一零点和正负方向。
3. 平均绝对跟踪误差
在某一个统计周期内，可以计算：
MAE = (1/n) × Σ|e(i)|
该指标可以评价一排支架一天或者某一运行阶段的整体跟踪准确程度。
4. 均方根误差
可进一步计算：
RMSE = √[(1/n) × Σe(i)²]
RMSE对较大的跟踪偏差更加敏感，可用于发现偶发但明显的跟踪不到位问题。
5. 最大跟踪偏差
统计每天或者指定周期内：
Emax = max|e(t)|
并同时记录最大偏差发生时间、当时风速、目标角度和运行模式。
6. 跟踪到位时间
控制系统改变目标角度后，可计算从控制指令变化到支架实际进入允许误差带所需要的时间。
该时间可定义为响应延迟τ。
如果同一支架的τ逐渐增大，可能提示驱动器效率下降、阻力增加、机械磨损或供电问题。
7. 支架动作速率
实际角速度可表示为：
ω = [θmeas(t2) - θmeas(t1)] / (t2 - t1)
在控制器发出动作指令后，如果目标角度持续变化而ω长期接近零，可判定为疑似支架未动作。
8. 支架卡滞识别
可以建立以下逻辑：
目标角度变化明显 ＋ 实测角度基本不变 ＋ 状态持续超过设定时间 → 疑似驱动卡滞或控制异常。
随后再结合控制器通信、电机电流和现场状态确定具体故障原因。
9. 机械传动间隙分析
跟踪系统由东向西和由西向东反向运动时，如果相同目标角度下出现稳定的方向相关角度差，可能与齿轮、回转驱动、连杆或轴承间隙有关。
通过长期比较两个运动方向的实际到位角度，可以建立机械回差趋势。
10. 长排扭转分析
若同一跟踪排配置驱动端角度θd和远端角度θf，则可以计算：
Δθtwist = θf - θd
当同一运行状态下Δθtwist持续增大时，应检查扭矩管、联轴结构、支撑轴承和机械连接状态。
11. 排间一致性分析
对于具有相同目标角度的一组跟踪排，可以计算该组支架实际角度中位数θmedian。
第i排相对偏差为：
Di = θi - θmedian
明显偏离群体的跟踪排可以自动进入异常检查列表。
12. 大风保护执行率
进入大风保护模式后，可计算：
Estow = |θmeas - θstow|
其中θstow为项目设定的安全保护角度。
对于未进入允许误差范围的监测点，可以产生防风姿态不到位提示。
13. 零点漂移分析
每天选择相同的参考状态，例如夜间固定回位角或者人工设定校准位置。
长期比较该参考状态下的实际倾角，可以发现编码器偏移、安装松动或者基础变化造成的零点漂移。
14. 基础姿态与跟踪角度分离分析
如果同时配置旋转主梁角度θtracker和固定立柱倾角θfoundation，可进一步判断：
跟踪角异常而基础稳定 → 优先检查驱动和旋转机构。
跟踪零点与固定立柱同时发生长期变化 → 优先检查桩基、基础和整体结构。
15. 发电效率关联分析
将跟踪误差与辐照度、组串电流和逆变器功率放在统一时间轴。
当高辐照时段持续存在明显跟踪误差，同时对应方阵发电表现低于附近正常区域时，可将该跟踪排列为高优先级维护对象。
发电功率同时受到组件温度、污染、遮挡、组件衰减、电气故障等因素影响，因此不能仅根据倾角直接计算全部发电损失。
八、系统功能设计
1. 光伏电站层级管理
按照电站、分区、方阵、跟踪控制器、跟踪排和倾角终端建立设备层级。
2. 实际角度实时监测
显示各代表性支架当前实际角度、目标角度和跟踪误差。
3. 跟踪轨迹曲线
同时显示全天目标角度曲线和实际角度曲线，使跟踪效果能够直观比较。
4. 跟踪误差排名
按照日平均误差、最大误差和持续异常时间自动生成异常支架排名。
5. 支架未动作识别
目标角度持续变化而实测角度不变时，自动产生疑似卡滞提示。
6. 排间一致性分析
比较同区域多个跟踪排实际姿态，并自动识别离群支架。
7. 风保护状态检查
风速达到保护条件后自动检查实际收拢角度，并记录保护模式进入和退出全过程。
8. 夜间回位检查
自动统计跟踪排是否按照项目控制策略完成夜间回位。
9. 机械回差趋势
长期分析正反两个方向运动后的到位偏差，辅助判断传动机构磨损。
10. 多点扭转分析
对于长排多测点项目，展示同一支架不同位置的角度差。
11. 基础状态管理
固定立柱监测点单独建立长期趋势，与旋转支架角度分开显示。
12. 运维工单管理
异常支架可自动形成设备编号、位置、异常类型、发生时间和趋势截图，便于现场人员快速定位。
九、硬件组成与配置方案
1. 无线倾角监测终端

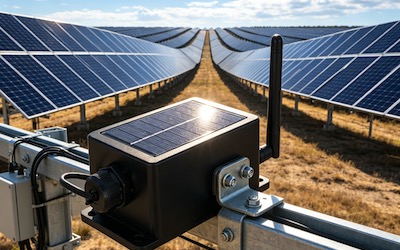

采用S-CGTS无线倾角监测终端，安装于光伏跟踪支架旋转主梁、扭矩管或者其他能够真实代表组件姿态的刚性结构。
2. 固定立柱辅助倾角终端
对于基础沉降、风沙冲刷、冻胀或软土地基风险区域，可在固定支柱配置独立倾角终端。
3. 跟踪控制系统接口
从跟踪控制器或者SCADA系统获取目标角度、当前工作模式、电机状态和故障码。
4. 风速风向监测
利用光伏电站已有气象站数据或者配置风速风向设备，为防风模式和结构响应分析提供依据。
5. 辐照度监测
接入总辐照度、组件平面辐照度或者电站现有太阳能资源监测数据，分析跟踪异常发生时的辐照条件。
6. 发电数据接口
获取逆变器、汇流或组串级运行数据，用于跟踪异常与发电性能关联分析。
7. 视频或无人机辅助巡检
大型电站可将严重异常支架位置推送至无人机巡检或者现场运维系统，提高故障确认效率。
十、核心设备参数
光伏跟踪支架独立姿态监测核心设备采用S-CGTS无线倾角监测终端。
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃，技术规格参考条件为-40℃至+85℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可根据项目要求配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
重量：约250 g，不含项目安装支架。
对于光伏跟踪诊断项目，应根据一天内支架动作频率合理缩短采样和上报周期。监测频率提高后，设备通信次数和平均功耗也会增加，因此应在项目实施前根据数据周期、4G信号、太阳能补能条件和目标运行年限重新进行供电评估。
另外需要注意，倾角终端如果直接安装在跟踪旋转结构上，其自身顶部太阳能板也会随支架改变方向。不同时间段的受光条件可能发生较大变化，因此不能仅依据静态安装场景估算补能效果。对于高频跟踪监测项目，可根据现场条件采用更适合的项目级供电方式。
十一、软件平台与数据展示
1. 电站跟踪系统总览
显示监测支架总数、在线数量、正常数量、跟踪误差异常数量、卡滞疑似数量和保护姿态异常数量。
2. 单排全天跟踪轨迹
在同一坐标中显示目标角度和实际角度，可以直接观察实际支架是否完整跟随全天跟踪曲线。
3. 跟踪误差曲线
单独显示e(t)，使微小但持续的偏差更加容易识别。
4. 跟踪热力分布
按照电站方阵位置显示不同支架的平均跟踪误差，可快速发现某个控制区域或者地形区域集中出现异常。
5. 排间角度对比
同时查看同一方阵多排支架实际角度及目标角度。
6. 大风模式展示
当跟踪系统进入大风模式时，显示各监测支架实际保护角和达到保护姿态所需时间。
7. 多点扭转曲线
对于一排配置多个监测点的项目，实时显示驱动端、中部和远端角度差。
8. 固定基础趋势
固定立柱倾角单独建立月度、季度和年度变化趋势。
9. 发电性能关联
将跟踪异常时间与辐照度和发电功率进行关联，为运维优先级判断提供参考。
10. 故障工单
平台记录异常支架编号、方阵坐标、异常类型、角度偏差、发生时间、处理人员和维修结果。
十二、数据分析与智能应用
1. 跟踪支架数字角度指纹
每一排正常跟踪支架每天都会形成具有规律性的角度轨迹。通过连续积累，可以建立该支架正常运行的角度指纹。
当某一天轨迹形状明显偏离历史模式时，可以自动识别异常。
2. 全天跟踪完整性分析
系统不只判断某一个时刻是否到位，还分析日出至日落整个时间范围内实际跟踪曲线是否连续。
3. 长期零偏识别
如果实测角度每天都比目标角度稳定偏大或偏小，则可能存在零点标定偏差、传感器基准偏移或机械安装误差。
4. 间歇性卡滞识别
部分支架可能并非完全停止，而是在某些角度区间容易卡住。
通过多日角度轨迹叠加，可以发现异常是否总是在相近角度出现，从而帮助判断机械干涉、齿轮磨损或局部结构问题。
5. 驱动性能退化趋势
长期统计跟踪响应时间和角速度。如果支架完成相同角度调整所需时间逐渐增加，可以在完全故障之前生成维护提示。
6. 防风保护有效性分析
统计每次大风事件中监测支架的实际保护角、到位时间及未成功进入保护状态的比例。
7. 结构扭转长期分析
对于多点角度监测的长排支架，可以统计不同位置角度差与风速、跟踪角度之间的关系。
如果扭转差随着服役时间长期增加，应安排机械连接和结构检查。
8. 跟踪异常与发电损失优先级
在辐照度较低时间出现角度异常，其能量影响可能有限；高辐照度时段持续出现同样误差，则具有更高运维优先级。
平台可以综合跟踪误差、持续时间和太阳辐照条件形成维修优先级评分。
9. 方阵级故障聚类
如果同一个控制器控制的多排支架同时出现异常，应优先检查控制器、供电或通信系统。
如果只有单排异常，更可能与该排电机、驱动机构或者机械结构有关。
10. 预测性维护
通过角度误差、响应时间、机械回差和扭转差等指标长期变化，可逐步建立驱动机构状态趋势，实现由“坏了再修”向“趋势异常后提前检查”转变。
十三、预警机制与决策支撑
光伏跟踪倾角预警不能只设置一个固定角度上限，而应根据目标角度、运行模式、风速和持续时间判断。
1. 跟踪偏差提示
实际角度与目标角度出现偏差，但持续时间较短时，系统首先记录状态变化。
2. 持续跟踪误差预警
当角度误差超过项目设定允许范围并连续存在多个采样周期时，产生跟踪异常提示。
3. 支架疑似卡滞
目标角度持续变化而实际角度长时间基本不变时，产生驱动或机械卡滞告警。
4. 排间异常
同一控制区域其他支架运行正常，而某一排持续偏离群体时，将该排标记为重点检查对象。
5. 风保护不到位
进入大风保护模式后，如果实际支架未在规定时间内达到项目设定的保护角度范围，应提高告警等级。
6. 扭转差异常
同一长排不同位置角度差持续超过项目允许范围时，提示检查扭矩管、轴承和机械连接。
7. 固定基础异常
固定支柱姿态长期发生单方向变化时，提示开展桩基、基础和支架结构检查。
8. 推荐故障诊断流程
跟踪角异常 → 核对当前控制模式 → 核对目标角度 → 核对其他支架 → 检查控制器通信 → 检查电机及驱动机构 → 检查机械连接和扭矩管 → 检查基础 → 现场角度复测 → 维修调整 → 再次验证跟踪轨迹。
十四、项目实施方案
1. 电站基础资料收集
收集光伏电站总平面、方阵布置、跟踪支架型号、跟踪方式、驱动结构、控制器型号、风保护策略和SCADA接口资料。
2. 跟踪算法调查
明确项目采用普通天文跟踪、反向跟踪、地形自适应跟踪还是其他优化算法，并明确正常跟踪范围和保护模式。
3. 监测区域分组
按照支架厂家、控制器类型、地形、基础条件和运行历史将电站划分为不同监测区域。
4. 代表性测点选择
不建议每一排全部安装监测设备。可以优先选择边界排、中央代表排、地形变化区域、历史故障排、风荷载重点区域和基础条件异常区域。
5. 长排多点设计
对于长度较大的跟踪支架，可以选择部分样本排在驱动端和远端同时设置监测点。
6. 设备安装
终端应固定在随组件同步旋转的刚性主结构，不应安装于组件边框、松动附件、电缆或容易产生局部振动的薄弱构件。
7. 坐标校准
安装完成后将支架调整到明确的参考角度，确认传感器角度正负方向和跟踪控制器定义保持一致。
8. 控制系统接口
完成目标角度、运行模式、控制器编号、风保护状态等数据接口。
9. 气象和发电数据接口
接入风速、辐照度和逆变器等相关数据，并统一系统时间。
10. 正常运行基线建立
连续采集多个晴天正常运行数据，建立正常跟踪误差、响应时间和排间差异范围。
11. 风保护测试
通过项目允许的测试模式验证控制系统进入保护状态后，实际支架角度是否能够被倾角监测系统正确识别。
12. 试运行
试运行阶段重点观察完整全天跟踪轨迹，不宜仅根据少量静态角度直接设置最终告警阈值。
十五、运维服务保障
1. 定期检查倾角终端安装
检查安装紧固件及支架，防止终端自身发生位置改变造成虚假角度漂移。
2. 关注灰尘和遮挡
光伏电站容易积尘，终端顶部太阳能补能面应根据现场环境定期检查。
3. 通信状态维护
长期检查4G信号、电量、数据完整率和最后上报时间。
4. 支架维修后重新校准
更换电机、回转驱动、控制器、扭矩管或进行支架调整后，应重新确认测量基准。
5. 控制器软件升级留痕
跟踪算法、反向跟踪参数和风保护策略修改后，应保存版本和生效时间，避免把控制策略变化误认为机械异常。
6. 定期人工角度复核
可使用经过校准的角度测量工具对部分监测点进行人工比对，验证长期在线数据可靠性。
7. 年度跟踪性能分析
按照年度汇总跟踪误差、异常支架数量、风保护执行情况和维修记录，形成跟踪系统技术监督资料。
十六、项目优势与方案价值
1. 独立验证真实机械角度
系统不完全依赖跟踪控制器自身反馈，为光伏支架增加一个独立的实际姿态数据源。
2. 将跟踪问题从“是否运行”升级为“运行得是否准确”
即使驱动器仍能转动，也可以进一步识别长期小角度误差、到位延迟和回差增加。
3. 支持大规模光伏电站抽样监测
无需每排部署，通过科学选择代表性支架即可建立不同区域的跟踪性能监测网络。
4. 可发现控制系统难以发现的机械问题
包括扭矩管扭转、传动间隙、基础姿态改变以及实际不到位等问题。
5. 可验证大风保护实际执行结果
从“控制系统已经发出保护指令”进一步验证到“支架机械结构实际上已经到达保护位置”。
6. 将跟踪异常与发电效率关联
有助于判断哪些角度异常真正发生在高辐照时段，提高运维资源使用效率。
7. 支持预测性维护
通过响应时间、回差和跟踪误差长期趋势，可以提前识别部分机械性能退化。
8. 建立跟踪系统全生命周期数据
将设计角度、实际角度、风保护、故障和维修信息长期保存，为电站资产管理提供结构化数据。
十七、应用场景
大型地面单轴跟踪光伏电站：用于集中式新能源基地跟踪支架实际角度及运行状态监测。
沙漠戈壁光伏项目：用于分析风沙、基础及机械磨损对跟踪精度的影响。
山地光伏跟踪项目：适用于地形自适应跟踪系统实际姿态验证。
农光互补跟踪电站：用于大面积跟踪支架长期角度状态监测。
牧光互补项目：适用于分散区域光伏跟踪设备无线监测。
双面组件跟踪系统：用于对跟踪角度及反向跟踪效果进行独立验证。
强风地区光伏电站：重点用于防风保护姿态和支架收拢状态监测。
高寒积雪地区：用于跟踪动作、雪保护模式及机械卡滞辅助识别。
软土地基光伏项目：结合固定立柱倾角监测基础长期稳定状态。
老旧跟踪电站技术改造：用于原有控制系统之外增加独立角度监测和数字化运维能力。
十八、效益分析
1. 降低隐性发电损失
长期小角度跟踪误差可能不会造成停机告警，但会持续影响组件受光条件。在线倾角监测可以帮助发现这类“设备仍运行但运行不够准确”的问题。
2. 减少人工逐排角度检查
运维人员可根据平台异常排名优先检查问题支架，而不是大范围人工抽检。
3. 提高防风安全管理能力
可独立验证支架是否真正到达大风保护位置。
4. 降低故障定位时间
根据目标角、实际角、相邻支架和固定基础数据，可以快速缩小控制、驱动、机械或基础故障范围。
5. 提高跟踪系统技术监督水平
将原本主要依赖现场检查的支架跟踪性能转化为长期数字化指标。
6. 为设备厂家性能评价提供数据
不同厂家、不同区域和不同服役年限跟踪支架可以采用统一数据指标进行长期比较。
十九、标准规范与技术依据
光伏跟踪倾角监测系统设计、设备配置、安装调试、性能评价和运行维护应结合光伏电站设计文件、跟踪系统制造商技术条件及现行新能源相关标准实施。
主要可参考以下标准和技术文件：
- GB/T 29320-2024《光伏电站太阳跟踪系统技术要求》。
- NB/T 11079-2023《光伏发电站跟踪系统及支架检测技术规范》。
- NB/T 10634-2021《光伏发电站支架及跟踪系统技术监督规程》。
- NB/T 10931-2022《光伏发电站跟踪系统及支架监造导则》。
- GB 50797-2012《光伏发电站设计标准（2024年版）》。
- JG/T 490-2016《太阳能光伏系统支架通用技术要求》。
- GB/T 31366-2015《光伏发电站监控系统技术要求》。
- GB/T 30153-2013《光伏发电站太阳能资源实时监测技术要求》。
- GB 50017《钢结构设计标准》。
- GB/T 4208《外壳防护等级（IP代码）》。
- GB/T 17626系列《电磁兼容 试验和测量技术》。
- 项目跟踪支架制造商技术规格书、控制策略文件和运维手册。
其中GB/T 29320-2024是当前光伏电站太阳跟踪系统的重要国家标准，涉及太阳跟踪系统结构、驱动、控制、安装、可靠性及环境适应性等技术要求。
实际项目的角度允许误差、跟踪范围、保护角度、响应时间和验收指标应以项目设计文件、采购技术规范和跟踪设备制造商技术协议为准，不宜使用一套固定数值适用于所有跟踪系统。
二十、成功案例
案例一：某大型沙漠单轴跟踪光伏电站跟踪误差监测
某大型沙漠光伏电站采用水平单轴跟踪支架。投运一段时间后，运维人员发现部分方阵发电表现存在一定差异，但SCADA中跟踪控制器没有持续故障报警。
项目在不同方阵选择代表性跟踪排安装独立倾角监测终端，并将实测角度与跟踪控制器目标角度同步接入分析平台。
连续运行后发现，大部分支架的目标角度和实际角度基本保持一致，但其中部分跟踪排在下午大角度运行阶段持续存在明显偏差。
进一步现场检查发现相关支架机械传动连接存在间隙，导致控制器角度反馈与实际组件角度之间产生差异。
完成机械调整后，独立倾角监测曲线重新接近目标跟踪轨迹。
案例二：某光伏电站大风保护姿态验证
某荒漠光伏项目所在地区大风天气频繁，跟踪系统按照风速条件自动进入防风保护模式。
项目在不同区域设置代表性独立倾角测点，用于验证跟踪控制系统进入大风模式后的实际机械姿态。
某次大风过程中，SCADA显示全部跟踪控制器均已进入保护模式，但独立倾角数据发现其中一排实际角度未达到其他支架的保护位置。
现场检查确认该排驱动机构存在机械卡滞。
通过独立角度验证，系统能够进一步区分“控制器已经发出保护指令”和“机械支架已经真正到达安全姿态”两个不同状态。
案例三：某长排光伏跟踪支架扭矩管扭转监测
某光伏项目部分单轴跟踪支架长度较大，在强风条件下运行后，运维人员怀疑支架远端实际角度与驱动端存在差异。
项目选择代表性长排，在驱动位置和远端分别安装倾角监测终端。
正常低风条件下两个测点角度差较小；在部分大角度和较高风速条件下，两端角度差逐渐增加。
通过多次重复数据确认后，现场对扭矩管连接、轴承和机械结构进行检查并调整。
处理后两端角度一致性明显恢复，多点倾角监测成为评价长排跟踪结构实际同步状态的一种有效手段。
案例四：某软土地基光伏电站跟踪零点异常诊断
某跟踪光伏项目部分区域位于软土地基。运行两年后，一部分跟踪排长期存在零点偏移，但驱动机构检查未发现明显故障。
项目在旋转主梁和固定驱动立柱分别布设倾角测点。
长期数据显示，旋转支架参考零点发生变化的同时，固定立柱姿态也向同一方向缓慢变化。
现场进一步开展基础高程及桩基检查后确认，该区域部分基础存在差异变化。
通过“旋转结构＋固定基础”双层监测，项目避免了将基础问题误判为跟踪控制器故障。
案例五：某光伏电站反复卡滞支架智能诊断
某光伏电站少量支架偶尔出现跟踪不到位，但故障具有间歇性，运维人员到达现场后设备往往已经恢复正常。
通过连续倾角监测发现，该支架并非随机发生异常，而是在每天接近某一个角度区间时动作速度明显下降，部分日期甚至短暂停止。
平台将多日轨迹叠加后发现异常角度具有较高重复性。
现场根据这一角度位置重点检查机械传动结构，最终发现局部机械干涉问题。
该应用将传统难以复现的间歇性故障转化为具有明确时间和角度位置的数据事件，大幅提高了故障定位效率。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB/T 29320-2024《光伏电站太阳跟踪系统技术要求》。
- NB/T 11079-2023《光伏发电站跟踪系统及支架检测技术规范》。
- NB/T 10634-2021《光伏发电站支架及跟踪系统技术监督规程》。
- NB/T 10931-2022《光伏发电站跟踪系统及支架监造导则》。
- GB 50797-2012《光伏发电站设计标准（2024年版）》。
- JG/T 490-2016《太阳能光伏系统支架通用技术要求》。
- GB/T 31366-2015《光伏发电站监控系统技术要求》。
- GB/T 30153-2013《光伏发电站太阳能资源实时监测技术要求》。
- GB 50017《钢结构设计标准》。
- 光伏跟踪系统制造商控制算法、安装调试及运行维护技术资料。
本方案适用于新能源光伏电站单轴跟踪支架、太阳能跟踪系统、光伏跟踪器、跟踪主梁、扭矩管及固定支撑结构的实际倾角、跟踪误差和长期运行状态监测。双轴跟踪项目可根据两个旋转自由度分别配置相应角度监测方案。
光伏跟踪倾角监测的主要作用，是独立验证光伏支架“实际转到了什么角度”，并通过目标角度、实测角度、运行模式、风速和发电数据之间的关系发现跟踪系统异常。系统不能替代跟踪控制器本身的安全控制、驱动保护和项目规定的结构安全保护功能。
S-CGTS倾角准确度为0.1°，适合光伏支架实际姿态验证、长期跟踪误差和设备运行趋势监测。如果具体项目要求低于该量级的高精度跟踪标定或计量级角度检测，应根据项目精度指标另行配置更高精度的专用角度测量设备。
