一、项目背景与行业痛点
公路隧道、铁路隧道、城市轨道交通隧道、市政隧道以及地下通道等地下工程长期处于复杂围岩、地下水、结构荷载、交通振动和环境作用之中。隧道衬砌作为承担围岩压力、维持洞室断面和保障运营安全的重要结构，其长期姿态和几何状态是隧道结构健康监测的重要内容。隧道投入运营后，围岩应力调整、软弱地层固结、地下水变化、地表加载、邻近基坑或隧道施工、列车和车辆长期振动、温度变化以及衬砌材料老化，都可能使衬砌结构产生沉降、收敛、局部转动、裂缝、错台或渗漏水等病害。隧道衬砌的变形通常不是简单的“整个隧道向某个方向倾斜”。一个隧道断面可能同时发生拱顶下沉、两侧边墙向内收敛、局部衬砌转动、仰拱隆起或下沉以及断面椭圆化。因此，单独安装一个倾角传感器不能完整描述隧道断面变形。
隧道衬砌姿态倾斜监测的合理定位，是对重点衬砌位置的局部转角、长期姿态和异常变化进行连续记录，并与拱顶沉降、净空收敛、裂缝、结构沉降、地下水和施工事件等数据联合分析。系统需要回答的核心问题不是“某个衬砌点现在是多少度”，而是：该位置是否正在持续转动；变化发生在哪个方向；与相邻断面是否同步；是否伴随拱顶沉降和收敛增加；是否与渗漏水、地下水或者邻近施工有关；车辆或列车通过产生的短时振动结束后，结构是否重新回到原有稳定状态。
二、隧道衬砌主要变形与病害机理
1. 围岩长期变形
软弱围岩、膨胀岩、挤压性围岩以及高地应力区域可能在隧道建成后继续发生一定长期变形，并将压力传递到二次衬砌结构。
长期作用可能表现为拱顶下沉、边墙内移、衬砌裂缝或局部转动。
2. 地基和仰拱不均匀沉降
隧底软弱地层、地下水变化或基础条件差异可能造成仰拱和边墙基础不同程度沉降。
当左右两侧沉降不一致时，衬砌可能产生不对称变形和局部姿态变化。
3. 地下水和渗漏水作用
地下水位变化、防排水系统失效、衬砌背后积水以及长期渗漏可能改变围岩和衬砌受力条件。
部分病害可能首先表现为渗漏水增加，随后才出现裂缝、错台或结构变形。
4. 邻近工程施工影响
邻近深基坑、地下空间、盾构、桩基、降水以及大型建筑施工，都可能改变既有隧道周围地层应力和地下水环境。
这种情况下，应在施工前建立隧道结构基准，并贯穿整个施工过程开展保护性监测。
5. 地表堆载和交通荷载变化
隧道上方新建建筑、大型堆载、道路扩建或交通荷载增加，可能对浅埋隧道形成新的附加作用。
6. 车辆和列车长期振动
公路车辆和轨道列车运行会产生周期性振动。动态振动与结构永久姿态变化属于不同物理现象。
列车或车辆通过期间出现瞬时角度或加速度变化，并不能直接认为衬砌已经发生永久变形。
7. 温度和季节变化
隧道洞口段、浅埋段以及通风强烈区域可能受到明显温度变化影响，衬砌和接缝可能产生一定周期性响应。
8. 地震及特殊事件
地震、山体滑坡、洪水、火灾、车辆撞击和施工爆破等事件之后，应对事件前后隧道结构基准进行专项比较。
三、建设目标与监测目标
1. 建设目标
- 建立重点隧道衬砌长期姿态数字基线。
- 连续监测边墙、拱腰和其他重点位置局部转角变化。
- 监测拱顶沉降和隧道断面净空收敛。
- 识别不同断面之间的空间变形差异。
- 监测衬砌裂缝和接缝长期变化。
- 分析隧底、边墙及拱部不均匀变形之间的关系。
- 分析地下水和渗漏水与结构变化之间的关系。
- 区分交通振动造成的瞬时扰动和永久姿态变化。
- 分析邻近施工对既有隧道的长期影响。
- 建立异常发现、人工复核、加密监测和工程处置闭环。
- 形成隧道结构全生命周期数字化监测档案。
2. 核心监测目标
衬砌局部姿态：持续观察边墙、拱腰、洞门或其他刚性结构相对于初始基准的转动变化。
拱顶沉降：直接监测拱顶竖向位移。
净空收敛：监测左右边墙之间以及不同方向断面尺寸变化。
整体沉降：监测隧道不同里程位置结构高程长期变化。
裂缝变化：监测典型衬砌裂缝宽度及发展趋势。
地下水：根据项目需要监测地下水、渗压或排水状态。
振动：对交通、施工或爆破影响敏感区段采用专业振动监测。
四、总体解决方案
系统采用“局部姿态监测＋拱顶沉降＋周边收敛＋裂缝监测＋结构沉降＋地下水与渗漏水＋振动与施工工况”的综合技术路线。

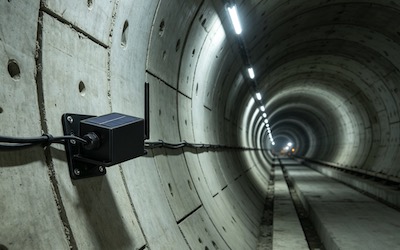

在重点隧道断面的边墙、拱腰、洞门或其他能够稳定代表衬砌结构状态的刚性位置设置S-CGTS无线倾角监测终端，建立长期姿态基准。
采用全站仪、自动化测量、激光测距、收敛计或其他适宜技术监测拱顶沉降及断面净空变化。
对已有典型裂缝设置裂缝监测设备，并根据水文地质条件监测地下水、渗压或排水状态。
对于城市轨道、铁路、邻近施工或爆破影响明显的隧道，可配置专业高频振动设备。
平台按照隧道名称、上下行、洞别、里程和断面组织所有数据，并记录维修、施工、降水、爆破、地震、暴雨和其他特殊事件。
总体数据链路为：
围岩与地下水变化 → 衬砌受力变化 → 拱顶沉降/断面收敛/局部转动/裂缝响应 → 多传感器采集 → 通信传输 → 平台趋势分析 → 断面对比 → 多参数关联 → 异常识别 → 现场检查 → 专业复测与结构评价。
五、不同隧道类型监测重点
1. 山岭公路隧道
重点关注围岩长期变形、衬砌裂缝、渗漏水、洞口边坡及软弱围岩区段。
2. 铁路隧道
除衬砌结构外，应重点区分列车振动与永久结构变化，并结合轨道状态和线路运营信息。
3. 城市轨道交通隧道
重点关注隧道沉降、收敛、错台、邻近基坑和盾构施工影响，以及区间结构与轨道状态之间的关系。
4. 市政道路隧道
重点关注浅埋地层、上部道路和周边建设活动造成的长期变形。
5. 水下隧道
应特别关注结构接头、防水体系、沉降和水压力变化，倾角只能作为其中一个辅助结构参数。
6. 盾构隧道
主要结构由预制管片环组成，应重点关注管片错台、接缝张开、椭圆化、沉降和收敛。
倾角监测可以用于特定管片或结构区域的局部转动趋势，但不能单独代表整环隧道变形。
六、监测断面与测点布设设计
1. 历史病害区段
已有裂缝、渗漏、错台、沉降或维修记录的区段应优先布设自动监测。
2. 围岩软弱区段
软弱围岩、断层破碎带、浅埋偏压及高地应力区域可增加监测断面。
3. 洞口及明暗洞交界
结构、地基及环境条件变化明显，应关注不均匀沉降和局部姿态变化。
4. 地质条件变化区域
不同围岩级别或地层交界附近宜设置代表性监测断面。
5. 邻近施工区段
深基坑、盾构、桩基、降水或地下工程影响区应根据风险提高监测密度。
6. 上部重要建筑或道路区段
浅埋隧道上方存在高层建筑、大型道路或集中荷载时，应重点关注。
7. 地下水丰富和渗漏区
长期存在渗漏、涌水或排水异常的区段宜布置结构和水环境联合监测。
七、隧道断面姿态监测设计
1. 左右边墙
可在左右边墙相近高程设置倾角监测点，分别观察边墙向洞内或洞外的局部转动。
2. 拱腰
对于长期受压或已有病害区段，可以在拱腰设置代表性姿态测点。
3. 拱顶
拱顶主要应直接进行沉降和空间位置监测。
若局部结构需要监测转角，可增加倾角测点，但不能以倾角替代拱顶沉降。
4. 仰拱及隧底
重点采用沉降、隆起和高程监测。若设置刚性设备基座，也可增加局部姿态数据。
5. 洞门结构
洞门墙和翼墙可采用倾角、沉降和裂缝联合监测，尤其适合山区洞口边坡影响区域。
八、隧道工程坐标体系
为方便不同测点比较，应将传感器坐标转换为隧道工程坐标。
建议定义：
X方向：沿隧道纵向。
Y方向：隧道横向。
Z方向：竖向或按照设备姿态定义进行统一转换。
对于左右边墙，应进一步记录“向洞内”和“向围岩侧”的符号方向。
平台不能只显示传感器X、Y、Z轴，而应转换成具有工程意义的“纵向转动”“横向向内/向外转动”等参数。
九、倾角监测技术原理
1. 三轴姿态测量
S-CGTS通过MEMS三轴测量单元感知重力方向和设备坐标系之间的关系，从而计算安装位置姿态。
当设备与隧道衬砌或专用刚性安装基座稳定连接后，衬砌局部发生转动时，终端能够持续记录其角度变化。
2. 初始基准建立
设备安装后应选择结构状态稳定、无施工扰动的时间段连续获取多组数据。
建立：
θx0、θy0、θz0。
后续相对变化为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
Δθz(t) = θz(t) - θz0
隧道衬砌可能本身具有曲面和设计坡度，因此不需要强行将设备安装后的绝对角度调整为零。
3. 倾角变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
长期缓慢转动和短时间快速变化具有不同工程意义，因此累计变化和变化速率应同时使用。
4. 相邻断面差异
对于相邻两个监测断面A和B，可以计算：
ΔθAB = ΔθA - ΔθB
若一个区段整体同步变化与只有一个短区段发生局部异常，其工程原因可能完全不同。
十、拱顶沉降监测
1. 直接高程监测
拱顶沉降应采用全站仪、水准、自动化测量或满足项目精度要求的其他技术直接获取。
2. 沉降量
若初始高程为H0，当前高程为H(t)：
S(t) = H0 - H(t)
3. 沉降速率
Vs = [S(t2) - S(t1)] / (t2 - t1)
长期累计沉降较大但已经稳定，与累计值较小但正在快速发展，具有不同工程含义。
4. 多断面纵向比较
沿隧道里程布置多个监测断面后，可形成拱顶沉降纵向分布曲线。
十一、隧道净空收敛监测
1. 横向收敛
在同一断面左右两侧设置空间测点，监测两侧距离变化。
若初始距离为L0，当前距离为L(t)，可表示：
C(t) = L0 - L(t)
2. 多方向收敛
重要断面可以设置不同方向测线，观察隧道断面是否发生椭圆化或不对称变形。
3. 收敛速率
Vc = [C(t2) - C(t1)] / (t2 - t1)
4. 倾角与收敛联合分析
如果左右边墙同时向洞内产生局部转动，同时断面净空持续缩小，两类数据可以相互验证。
如果只有一个倾角点变化而净空、拱顶和相邻测点稳定，应首先检查设备和安装基座。
十二、断面整体变形模式分析
1. 对称收敛
左右边墙近似同步向洞内变化，可能形成较对称的断面收敛。
2. 不对称变形
一侧边墙变化明显高于另一侧，应结合偏压、地层及外部施工分析。
3. 拱顶下沉型
主要表现为拱顶竖向位移发展，边墙姿态变化相对有限。
4. 底部隆起型
仰拱或隧底发生隆起时，应通过高程监测直接确认，而不是仅根据侧墙倾角推断。
5. 整体沉降型
整个断面多个高程点同时发生相近竖向变化，但断面尺寸基本保持稳定。
6. 局部衬砌转动
某一边墙、拱腰或局部结构姿态持续变化，而整体断面几何变化有限，应重点检查局部结构和背后围岩条件。
十三、裂缝与错台监测
1. 衬砌裂缝
对宽度、长度、位置具有代表性的裂缝设置裂缝监测设备。
2. 裂缝与姿态联合
倾角持续发展同时邻近裂缝不断扩大时，工程关注等级通常高于只有其中一个参数发生变化。
3. 施工缝和变形缝
对于错台或接缝变化明显的位置，可采用位移计或测量方法直接监测相对位移。
4. 盾构管片错台
管片环之间的错台应直接监测相对位移或采用三维扫描等方法，不宜仅用单点倾角表示。
十四、地下水与渗漏水联合监测
1. 渗漏水状态
平台应记录长期渗漏点、水量变化和维修事件。
2. 地下水位
对地下水敏感区段可设置地下水位监测。
3. 渗压监测
特殊结构和高风险项目可根据设计监测衬砌背后水压力。
4. 水—结构关联分析
地下水或渗压变化与隧道沉降、收敛和倾角同步发展时，应重点分析水环境变化对围岩和结构受力的影响。
5. 降水工程影响
邻近基坑长期降水可能引起隧道周围地层固结，应将地下水和隧道沉降统一分析。
十五、交通振动监测
1. 公路车辆振动
重型车辆通过可能造成短时振动。
2. 铁路和地铁列车振动
列车通过具有明显周期性，应结合运营时刻进行事件标记。
3. 瞬时运动与长期基准区分
如果车辆或列车经过期间产生角度或加速度波动，但通过后重新回到原基准附近，更符合动态扰动特征。
4. 专业振动监测边界
S-CGTS的三轴加速度可辅助识别明显运动或冲击事件，但其100 Hz内部检测能力不等于能够长期连续输出100 Hz完整结构振动时程。
需要研究振动速度、振动频率、结构模态或列车动力响应时，应采用专业高频振动监测设备。
十六、邻近施工影响监测
1. 施工前
在邻近基坑、盾构、桩基或降水施工开始前建立稳定隧道结构基准。
2. 基坑开挖阶段
同步记录基坑开挖深度、支撑施工和地下水变化。
3. 盾构接近阶段
盾构施工接近既有隧道时，应提高监测频率，并准确记录盾构里程和施工参数。
4. 下穿或侧穿阶段
属于重点工况，应关注隧道沉降、收敛、倾角和轨道状态。
5. 施工离开后
施工影响并不一定立即结束，应继续观察一段时间，确认变形是否逐渐稳定。
十七、洞门及洞口结构监测
洞门区域同时受到隧道结构、边坡、地基和自然环境影响，是独立于洞内衬砌的重要监测场景。
可在洞门墙、翼墙或其他刚性结构上布设倾角终端，并与沉降、裂缝、边坡GNSS、雨量和地下水联合使用。
山区洞口若存在落石、滑坡或边坡变形风险，应将洞门结构监测和洞口边坡监测统一考虑。
十八、硬件组成与配置方案
1. S-CGTS无线倾角监测终端
用于隧道边墙、拱腰、洞门及其他代表性刚性结构位置的长期姿态监测。
2. 自动全站仪
用于隧道重点断面空间位移、拱顶沉降及结构测点监测。
3. 收敛监测设备
可采用激光测距、收敛计、全站仪等方法获得隧道净空变化。
4. 静力水准或高程监测
适用于运营隧道连续沉降监测。
5. 裂缝监测设备
用于重点裂缝和接缝长期变化。
6. 地下水和渗压设备
根据地质和项目要求配置。
7. 专业振动监测设备
用于交通、爆破和邻近施工动力影响监测。
8. 三维激光扫描
适用于周期性获得隧道整个断面和长距离衬砌几何形态。
9. 视频监控
可用于渗漏水、掉块、施工和现场病害辅助查看。
十九、S-CGTS核心设备参数
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G蜂窝网络。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
重量：约250 g，不含项目安装支架。
需要特别注意，隧道内部通常无法有效利用顶部小型太阳能板进行补能，因此在隧道场景中不能按照普通室外无遮挡条件估算续航。
如果提高采集和4G上传频率，应重新进行供电设计，可根据项目采用外部电源、集中供电或其他长期稳定供电方案。
二十、隧道环境下设备安装专项要求
1. 必须与主体结构刚性连接
设备应固定于能够真实代表衬砌状态的混凝土结构或专用刚性安装基座。
电缆支架、照明支架、护栏、装饰板、排水槽等附属构件不能作为衬砌结构基准。
2. 避免破坏衬砌防水体系
隧道衬砌钻孔安装需要充分考虑防水层、钢筋位置和结构保护要求。
不得为了安装监测终端随意进行深钻孔或破坏既有防排水体系。
3. 安装方式需经工程确认
可根据项目条件采用浅层锚固、专用基座、结构预埋件或其他经设计和管理单位认可的安装方式。
4. 避免侵入建筑限界
所有设备、天线、支架和防护罩均不得侵入公路、铁路或城市轨道交通建筑限界。
5. 防止设备脱落
隧道运营环境对设备机械固定可靠性要求高，应设置可靠防松和必要的二次防脱措施。
6. 避开车辆或检修设备碰撞
公路隧道设备应避开车辆刮碰区域；铁路和地铁隧道应充分考虑列车、检修车辆和作业空间。
二十一、通信与供电专项设计
1. 隧道内4G信号具有不确定性
隧道内部是否能够使用4G取决于隧道运营商覆盖、泄漏电缆、基站和安装位置。
正式项目不能默认隧道内部一定具备稳定移动通信。
2. 现场通信测试
设备安装前应在实际监测点测试网络信号和数据传输质量。
3. 通信盲区方案
4G不足时，可根据项目采用隧道内部通信网络、工业网关、有线通信或运营系统既有网络。
4. 数据缓存
短时间通信中断时，应保存采集时间和本地数据，并在网络恢复后完成补传。
5. 供电
隧道内太阳能补能条件通常较差，因此高频长期监测宜采用稳定外部供电。
6. 电磁环境
铁路和城市轨道隧道需要考虑牵引供电、接触网、通信信号系统及相关电磁环境。
二十二、软件平台功能设计
1. 隧道里程管理
按照线路、洞别、上下行、里程和监测断面组织全部测点。
2. 断面可视化
在典型隧道断面图上显示左边墙、右边墙、拱腰、拱顶和隧底等测点。
3. 三轴姿态趋势
显示原始角度、初始基准、累计变化和变化速率。
4. 拱顶沉降曲线
显示不同断面和不同时间的沉降变化。
5. 收敛曲线
显示横向和其他方向净空变化。
6. 裂缝趋势
显示重点裂缝宽度及变化速率。
7. 多断面对比
沿隧道里程比较多个断面的变化，识别局部病害区段。
8. 地下水和渗漏关联
将地下水、渗压或排水状态与结构变形放在统一时间轴。
9. 施工事件时间轴
记录邻近基坑、盾构、降水、爆破和维修加固等事件。
10. 交通事件关联
铁路和地铁项目可将列车通过时段与短时动态数据进行关联。
11. 设备运维
管理在线率、电量、通信状态、数据完整率和参数修改记录。
二十三、数据分析与智能应用
1. 断面多参数综合分析
将倾角、拱顶沉降、收敛和裂缝数据统一分析，避免单参数判断。
2. 左右边墙对称性分析
比较同一断面左右侧姿态变化，可以识别对称收敛或偏压型变形特征。
3. 沿里程空间连续性分析
连续多个断面同步变化时，应考虑区域性地层或施工影响。
4. 单断面异常分析
只有某一个断面或某一个测点发生突变时，应首先检查局部结构和设备状态。
5. 地下水关联分析
地下水变化、渗漏增加和结构变形同步发展时，应提高工程关注度。
6. 交通振动过滤
通过列车或车辆事件识别，将短时动态扰动与长期静态趋势分开。
7. 邻近施工响应分析
把基坑开挖深度、盾构距离和降水时间与隧道结构变化进行时间关联。
8. 维修效果分析
裂缝注浆、衬砌加固、排水治理或地层加固完成后，持续观察结构是否重新进入稳定区间。
二十四、预警机制与工程判断
隧道衬砌姿态监测不宜采用一个统一角度作为所有隧道的安全报警值。
不同隧道结构形式、围岩、埋深、病害类型和监测位置差异明显，具体控制指标应依据设计文件、养护规范、监测专项方案及历史数据确定。
1. 单点数据异常
单点角度突变时，首先检查设备固定、人员或车辆碰撞、施工活动和通信状态。
2. 长期趋势异常
结构稳定工况下连续多个周期向同一方向变化时，提高关注等级。
3. 多点同步异常
同一断面左右边墙、拱顶或相邻断面同时出现方向相关变化时，应组织复核。
4. 多参数异常
倾角、沉降、收敛和裂缝两个以上独立参数同步持续发展时，应提高工程关注等级。
5. 地下水关联异常
渗漏或地下水变化与结构变形同步出现时，应检查防排水和围岩状态。
6. 施工影响异常
邻近工程施工阶段隧道变形速度明显增加时，应按照专项保护监测要求及时反馈。
7. 推荐处置流程
自动监测异常 → 检查数据有效性 → 检查安装基座 → 对比同断面其他测点 → 对比相邻断面 → 查询地下水和交通/施工事件 → 现场巡视 → 全站仪或其他专业复测 → 结构检测 → 专业研判 → 加固或治理 → 持续监测。
二十五、监测频率策略
1. 正常运营期
结构长期稳定时可采用相对较长的数据周期，重点观察长期趋势。
2. 已有病害区段
裂缝、沉降和收敛已经存在的区段，可根据风险提高采集频率。
3. 邻近施工期间
应按照施工距离、施工阶段和监测要求动态调整频率。
4. 暴雨及地下水异常
地下水敏感隧道应在强降雨和水位明显变化期间加强监测。
5. 出现加速趋势
一旦出现变化速度明显增加，应实施加密观测，而不能继续维持普通监测周期。
二十六、项目实施方案
1. 隧道资料收集
收集设计、竣工、地质、衬砌结构、历史检测、病害和维修资料。
2. 历史病害调查
重点调查裂缝、渗漏、掉块、错台、沉降和既往加固区域。
3. 结构风险分区
按照围岩、埋深、病害及外部环境划分普通监测区和重点监测区。
4. 监测断面设计
根据病害类型确定每个断面的倾角、沉降、收敛、裂缝及环境监测配置。
5. 安装方式确认
确认设备安装不会影响结构、防水、建筑限界及运营安全。
6. 设备安装
采用可靠刚性结构固定，并建立完整点位照片、坐标方向及安装记录。
7. 初始测量
通过专业测量设备获得初始断面和结构状态，并与自动设备数据对应。
8. 稳定期基准建立
连续获取多组数据后建立正式长期基准。
9. 多系统时间同步
保证倾角、沉降、收敛、裂缝和施工事件采用统一时间体系。
10. 告警测试
验证平台告警、设备离线和异常处置流程。
11. 试运行
通过正常运营、车辆或列车通过及环境变化积累正常数据特征。
二十七、运维服务保障
1. 定期检查安装支架
确认设备和基座没有松动或受车辆、检修作业碰撞。
2. 定期人工测量复核
自动倾角应与全站仪、收敛、沉降或其他独立监测结果进行交叉验证。
3. 检查通信
重点关注隧道深部和通信盲区设备在线情况。
4. 电源管理
隧道无日照环境下需要持续检查电池和外部供电状态。
5. 维修后基准管理
衬砌加固、设备迁移或结构维修后，应保存原基准并建立新的阶段基准。
6. 长期资料归档
原始数据、病害照片、报警、复测及维修记录应按照隧道里程长期关联保存。
二十八、方案优势与工程价值
1. 增加衬砌局部转角监测维度
在传统沉降和收敛监测基础上增加连续结构姿态信息。
2. 提高长期病害识别能力
缓慢转动和姿态漂移可以在宏观病害进一步发展之前被记录。
3. 支持断面多参数联合分析
倾角、沉降、收敛和裂缝能够相互验证，提高异常解释能力。
4. 区分交通振动与永久变化
避免把车辆或列车通过时的短时动态响应错误解释为隧道结构变形。
5. 支持邻近施工保护监测
可以把隧道结构变化与基坑、盾构和降水施工过程同步管理。
6. 支持运营隧道病害精细化养护
根据长期数据筛选真正需要重点检查和维修的区段。
7. 建立数字化结构档案
实现从单次检查结果向完整长期变化历史升级。
二十九、应用场景
高速公路隧道：用于运营期衬砌病害和重点结构长期监测。
普通公路隧道：用于裂缝、沉降、收敛和局部姿态联合监测。
铁路隧道：用于重点区段衬砌姿态和结构变形辅助监测。
城市地铁区间隧道：用于隧道沉降、收敛、管片错台及邻近施工影响监测。
盾构隧道：用于管片姿态、接缝和断面几何变化辅助监测。
浅埋隧道：用于地表荷载和周边施工影响监测。
软弱围岩隧道：用于长期围岩变形和衬砌响应监测。
高地应力隧道：用于结构长期变形趋势监测。
渗漏严重隧道：用于水环境和结构变形联合分析。
邻近基坑施工隧道：用于既有隧道保护性监测。
盾构下穿既有隧道：用于施工影响全过程监测。
洞门和洞口结构：用于洞门倾斜、边坡和基础变形联合监测。
三十、标准规范与技术依据
隧道衬砌姿态倾斜监测应根据隧道类型、建设阶段、运营体系和项目性质选择适用标准。公路、铁路、城市轨道交通隧道采用的规范体系并不完全相同。
- JTG 5130-2026《公路隧道养护技术规范》。
- JTG/T 3660-2020《公路隧道施工技术规范》。
- JTG 3370.1《公路隧道设计规范 第一册 土建工程》及现行相关设计标准。
- JTG 2232-2019《公路隧道抗震设计规范》。
- TB 10121-2007《铁路隧道监控量测技术规程》。
- GB 50911-2013《城市轨道交通工程监测技术规范》。
- GB/T 50308-2017《城市轨道交通工程测量规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- 项目隧道设计文件、结构检测报告、养护档案及专项监测方案。
截至2026年9月，JTG 5130-2026已经正式实施，原JTG H12-2015《公路隧道养护技术规范》已同时废止。因此新建公路隧道运营养护和相关技术文件不宜继续将JTG H12-2015作为现行依据。
正式项目的结构变形控制值、监测频率、允许沉降、收敛及报警指标应按照具体隧道结构、设计资料、现状评价和专项监测方案确定，不应由无线倾角终端厂家统一设置。
三十一、典型应用案例（示例）
案例一：某运营公路隧道衬砌局部变形监测
某运营多年公路隧道在定期检查中发现部分边墙存在纵向裂缝和长期渗漏水。
项目在重点断面左右边墙设置姿态监测点，并同步布置拱顶沉降、横向收敛和裂缝监测。
连续运行后，大部分断面保持稳定，其中一个断面右侧边墙倾角缓慢向洞内发展，同时横向净空逐渐减小。
由于两种独立参数表现出一致趋势，养护单位对该断面开展进一步结构检查和衬砌背后状态调查。
该项目中，倾角数据用于增加“局部衬砌是否发生转动”的信息，而不是单独评价整个隧道结构安全。
案例二：某地铁区间邻近基坑施工保护监测
某城市地铁区间隧道邻近大型深基坑施工。施工前对既有隧道建立沉降、收敛、倾角和轨道状态基准。
随着基坑开挖和降水推进，平台同步记录施工深度、地下水及隧道结构数据。
某阶段隧道靠近基坑一侧边墙姿态出现缓慢变化，同时该断面沉降也略有增加。
监测单位随即提高数据频率，并采用全站仪进行人工复核。
后续支护体系形成后，隧道变形发展速度逐渐降低。
完整数据能够将隧道响应与基坑施工阶段对应，为施工风险控制提供依据。
案例三：某铁路隧道列车振动与长期姿态区分
某铁路隧道重点区段设置衬砌姿态和专业振动监测。
列车经过时，倾角终端加速度数据出现明显短时变化，但列车离开后衬砌静态姿态重新回到原基准附近。
经过长期数据积累，系统能够识别列车运营产生的常规动态响应。
随后某一断面静态倾角基准逐步发生变化，并且与列车通过时间无直接关系。
项目将该断面列为结构专项复核对象。
案例四：某盾构隧道管片变形监测
某运营盾构隧道部分环段存在管片接缝渗漏和轻微错台。
项目采用三维测量定期获取断面形态，并在重点管片区域布设姿态及接缝监测。
监测发现部分管片局部姿态存在季节性小幅变化，但整体断面基本稳定。
其中一个环段的姿态和接缝相对位移长期同时发展，因此安排了进一步结构检测。
该应用表明，盾构隧道应以断面几何和接缝变化为主，倾角作为局部结构辅助信息。
案例五：某山区公路隧道洞门与边坡联合监测
某山区隧道洞门上方存在高边坡，连续强降雨后曾出现坡体局部裂缝。
项目在洞门墙设置无线倾角监测，在边坡设置GNSS和裂缝监测，并同步记录雨量。
某次持续降雨后，坡体GNSS产生缓慢位移，但洞门结构姿态暂时保持稳定。
系统能够判断边坡已经发生变化，但尚未表现为洞门明显结构响应。
随着雨量继续增加，项目及时加强边坡巡查和排水处置。
案例六：某既有隧道渗漏治理前后监测
某运营隧道长期存在局部渗漏水和衬砌裂缝。治理前建立倾角、裂缝、沉降和渗漏状态基准。
完成注浆和排水治理后继续长期监测。
后续数据表明裂缝变化逐渐减小，衬砌姿态保持稳定，渗漏状态明显改善。
监测数据成为评价治理效果和确定后续巡检周期的辅助依据。
三十二、常见问题
1. 隧道衬砌安装倾角传感器能不能代替收敛监测？
不能。
倾角反映安装点局部转动，收敛反映隧道断面尺寸变化，两者属于不同物理量。
2. 倾角能不能直接算出拱顶沉降？
不能。
隧道衬砌属于曲面受力结构，不满足简单刚体旋转关系。拱顶沉降应直接进行高程或空间位置测量。
3. 为什么左右边墙都要监测？
因为隧道可能发生对称收敛，也可能发生偏压和不对称变形。只监测一侧无法判断断面整体模式。
4. 隧道内S-CGTS太阳能还能使用吗？
通常不能依赖太阳能持续补能。
隧道内部缺乏有效自然光，高频长期项目应重新设计供电方案。
5. 隧道里面4G一定有信号吗？
不一定。
应使用实际安装位置测试通信网络。信号不足时需接入隧道内部网络、网关或有线通信。
6. 车辆或列车通过时角度波动是否说明衬砌有问题？
不一定。
应观察交通事件结束后的静态姿态是否恢复，同时结合专业振动和其他结构数据判断。
7. S-CGTS适合什么隧道监测任务？
适合重点衬砌刚性位置的长期姿态、局部转角和明显变化趋势监测，尤其适合作为沉降、收敛和裂缝监测体系的补充参数。
8. 隧道倾角达到多少必须封闭交通？
不存在所有隧道通用的一个角度。
运营处置必须依据隧道结构类型、设计和养护控制指标、沉降、收敛、裂缝、现场病害以及专业结构评价综合决定。
三十三、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- JTG 5130-2026《公路隧道养护技术规范》。
- JTG/T 3660-2020《公路隧道施工技术规范》。
- JTG 2232-2019《公路隧道抗震设计规范》。
- TB 10121-2007《铁路隧道监控量测技术规程》。
- GB 50911-2013《城市轨道交通工程监测技术规范》。
- GB/T 50308-2017《城市轨道交通工程测量规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- 隧道设计、竣工、检测、养护、维修和专项监测技术资料。
本方案适用于公路隧道、铁路隧道、城市轨道交通隧道、盾构隧道、市政隧道、浅埋隧道及洞门结构的长期姿态、沉降、净空变形和结构健康辅助监测。
S-CGTS无线倾角监测终端直接解决的是“隧道某个代表性刚性结构位置是否发生局部姿态变化、向哪个方向变化以及变化速度如何”的问题。它不能单独代表整个隧道断面的变形状态，也不能替代拱顶沉降、净空收敛、裂缝、管片错台及高精度空间位移监测。
隧道结构监测更合理的数据逻辑应是：局部姿态变化 → 对比同断面沉降和收敛 → 对比相邻断面 → 查询地下水、交通和施工工况 → 专业测量复核 → 现场结构检查 → 技术研判 → 维修治理 → 持续监测。这样才能将无线倾角终端真正纳入完整的隧道结构健康监测体系。
