一、项目背景与施工安全需求
脚手架和高大模板支撑体系是房屋建筑、公共建筑、工业厂房、桥梁、市政工程和大型空间结构施工中常见的临时工程结构。其特点是构件数量多、连接节点多、搭设高度高、施工阶段不断变化，并且结构安全状态与现场人员操作、材料堆放、混凝土浇筑顺序、基础条件和构造措施密切相关。与永久建筑结构不同，脚手架和高支模属于典型的施工临时体系。结构从搭设、验收、加载、使用到拆除，每一个阶段的受力条件都可能发生变化。尤其对于高大模板支撑体系，在梁板钢筋、模板、施工人员、机械设备及新浇混凝土荷载逐步施加后，立杆轴力、架体侧向稳定和基础反力会持续变化。
高支模事故往往不是由“某一根立杆突然倾斜”这样单一原因造成，而可能是基础局部下沉、立杆垂直度偏差、顶托伸出过长、水平杆或剪刀撑约束不足、架体局部偏载、浇筑顺序不合理、泵管冲击、节点滑移和构造缺陷共同作用的结果。因此，脚手架高支模倾斜监测不应只建立一个简单的角度报警系统，而应围绕“架体是否发生整体侧移、局部立杆是否倾斜、基础是否沉降、顶部模板是否下挠、混凝土浇筑过程中变化速度是否增加以及多个参数是否同时出现异常”建立施工期动态监测体系。对于高风险高支模工程，监测系统的价值尤其体现在混凝土浇筑阶段。通过实时或高频获取支撑体系关键位置的倾斜、水平位移、沉降和必要的受力状态，可以把传统的人工巡查扩展为具有连续数据的施工安全监测。
二、脚手架与高支模监测对象应区别设计
1. 外脚手架
外脚手架主要关注架体整体垂直度、向建筑物外侧或沿立面方向的侧移、立杆基础沉降、连墙件状态、悬挑支承结构、剪刀撑及局部架体变形。
2. 满堂脚手架
满堂脚手架空间范围较大，应重点观察内部立杆沉降差、顶部水平位移、局部倾斜、边缘架体稳定及整体空间协同工作状态。
3. 高大模板支撑体系
高支模的核心监测对象不是普通意义上的“脚手架外倾”，而是承受模板和混凝土施工荷载后的支撑体系整体稳定状态。
应重点关注立杆沉降、架体水平位移、关键立杆倾斜、顶部模板竖向变形、局部差异沉降以及混凝土浇筑过程中变化速度。
4. 盘扣式支撑架
承插型盘扣式支撑架具有标准化节点和较高装配效率，但其安全状态仍受立杆基础、连接盘节点、斜杆设置、可调底座和顶托状态以及实际施工荷载影响。
5. 扣件式钢管支架
扣件式体系的监测除整体倾斜外，还应特别关注扣件连接、水平杆、剪刀撑、立杆接长和局部滑移等施工质量因素。
6. 悬挑脚手架
除架体本身外，还应重点关注悬挑钢梁、锚固体系、拉结体系及建筑主体连接位置的状态变化。
三、高支模主要失稳和变形模式
1. 立杆基础局部沉陷
立杆底部位于回填土、楼板、临时垫板或承载条件不均匀的位置时，不同立杆可能产生不同程度沉降。
局部沉降会改变原有受力分配，并可能进一步引起邻近立杆倾斜和顶部模板高程变化。
2. 架体整体侧移
水平约束、剪刀撑、连墙或抱柱措施不足时，支撑体系可能在水平荷载或偏载作用下产生整体侧向变形。
3. 局部立杆失稳前姿态变化
部分立杆在轴力增加、初始弯曲、偏心加载或节点约束不足条件下，可能逐渐形成局部侧向变形。
倾角变化可以作为这种状态的辅助观测量，但不能单独等同于立杆承载力。
4. 混凝土浇筑形成偏载
梁板混凝土浇筑并不是瞬间均匀施加。泵送顺序、浇筑方向、堆积高度和作业人员组织都会造成局部荷载差异。
如果混凝土长时间集中堆积于某一区域，局部支撑体系可能先于其他区域产生沉降或侧移。
5. 泵管产生附加冲击和水平作用
混凝土泵管启停、堵管处理和泵送脉动可能向临近模板和支架传递额外作用。
泵管不宜未经专项设计直接利用高支模架体承担明显附加荷载。
6. 顶托和底座状态变化
可调托撑伸出长度、丝杆偏心、顶托与主楞接触情况以及底座局部滑移都可能影响立杆受力条件。
7. 水平杆和斜撑约束削弱
现场施工过程中擅自拆除杆件、改变斜撑、开设运输通道或者局部调整架体，会改变原设计空间约束体系。
8. 下部楼板或地基承载状态改变
高支模搭设在地下室顶板、楼层板或临时施工平台上时，下部结构本身是否具备足够承载能力同样属于安全控制的重要组成部分。
四、建设目标
- 监测脚手架和高支模关键部位实时或阶段性倾斜变化。
- 监测架体整体水平位移和侧向漂移趋势。
- 监测关键立杆及基础竖向沉降。
- 识别不同立杆之间的差异沉降。
- 监测顶部模板及主受力区域竖向变形。
- 记录混凝土浇筑过程中架体状态变化。
- 识别偏载区域与结构变形之间的关系。
- 分析混凝土浇筑量增加后变形是否趋于稳定或持续加速。
- 辅助发现局部立杆、边缘架体及支撑转换区域异常。
- 实现人工巡检和自动监测信息互相验证。
- 形成高支模搭设、验收、浇筑及拆模全过程数字记录。
五、核心监测参数
1. 架体水平位移
直接反映关键位置是否向某一个水平方向发生侧移，是高支模整体稳定状态的重要监测参数。
2. 立杆或架体倾角
反映安装位置相对于初始状态的姿态改变，可用于观察立杆、边缘架体或代表性刚性监测构件的长期或施工阶段倾斜趋势。
3. 立杆基础沉降
用于发现立杆底部、支承楼面或者地基是否产生竖向变化。
4. 差异沉降
相邻立杆或不同监测区之间的沉降差通常比所有测点近似一致的小幅沉降更值得关注。
5. 顶部模板竖向位移
用于观察梁底、板底、主楞或者代表性模板位置在新浇混凝土荷载作用下的竖向变形。
6. 架体关键节点状态
根据项目风险可对特殊节点、转换位置或重点支撑区域配置位移、应变或轴力监测。
7. 混凝土施工工况
应记录浇筑区域、浇筑开始时间、浇筑顺序、当前浇筑阶段和主要施工事件。
六、总体技术路线
高支模自动化监测采用“施工工况识别＋关键位置姿态监测＋沉降监测＋水平位移监测＋顶部变形监测＋现场人工巡检”的综合技术路线。
在高支模区域按照跨度、高度、荷载、梁截面、支架布置和结构复杂程度划分若干监测分区。
对于架体侧面和具有代表性的立杆区域，可设置倾角监测终端，连续获取姿态变化。
在支撑体系底部设置沉降监测点，重点掌握高荷载区域、支承条件变化位置以及边缘区域沉降。
对于顶部模板或大截面梁底，设置竖向位移监测，以观察混凝土加载过程中顶部支撑是否产生持续下移。
对于整体架体水平位移，应采用全站仪、激光、位移传感器或项目认可的自动化测量技术直接获取。
平台将全部监测数据与混凝土浇筑时间轴对齐，形成：
混凝土浇筑位置与荷载增加 → 支撑体系受力重分配 → 立杆沉降/架体侧移/局部转动 → 自动监测 → 变化速度分析 → 多点关联 → 现场复核 → 必要时暂停作业和采取工程措施。
七、脚手架倾斜监测设计
1. 外立面横向倾斜
监测脚手架向建筑物外侧或内侧的姿态变化。
2. 沿建筑立面方向倾斜
观察脚手架沿纵向是否产生整体侧移或者局部架体不一致变化。
3. 转角位置
建筑转角区域两个立面脚手架相互连接，空间构造和受风条件与普通直线段不同，可设置代表性测点。
4. 连墙件附近
重点脚手架可对代表性连墙区域进行结构状态观察，但倾角不能直接判断连墙件拉力。
5. 悬挑层
悬挑脚手架应重点关注悬挑钢梁以上架体整体姿态和支承结构状态。
八、高支模倾斜监测设计
1. 高支模四周边缘
支撑体系外围缺少相邻架体约束，宜设置具有代表性的姿态或水平位移测点。
2. 大截面梁下方
梁截面较大区域施工荷载集中，应重点监测梁下支撑体系沉降和水平变形。
3. 高低跨交界
不同支架高度和不同荷载区域之间刚度存在明显差异，是差异变形值得关注的位置。
4. 支撑体系转换区域
架体形式、立杆间距或基础条件发生变化的位置应增加代表性测点。
5. 后浇带附近
后浇带、结构分区和施工缝附近施工受力过程与普通区域不同，可结合专项施工方案进行布点。
6. 超高立杆区域
支撑高度明显高于周边区域时，应加强水平位移和姿态监测。
7. 已发现垂直度偏差的立杆区域
验收阶段已经发现初始垂直度偏差较大的区域，应首先按施工验收要求整改，而不是简单依靠传感器持续观察。
九、立杆沉降监测
1. 单点沉降
设监测点初始高程为H0，当前高程为H(t)：
S(t) = H0 - H(t)
2. 相邻立杆差异沉降
相邻两个监测点之间：
ΔSAB = SA - SB
局部差异沉降可能使水平杆和上部模板体系产生附加变形，应结合倾角和顶部位移进行分析。
3. 沉降速度
Vs = [S(t2) - S(t1)] / (t2 - t1)
高支模安全监测中，变形速度具有重要意义。
一个测点在长时间内缓慢变化，与短时间内持续加速下沉，风险特征明显不同。
4. 基础支承分区
如果部分立杆支承于结构梁、部分支承于楼板或者不同基础区域，应分别进行分析，不宜使用同一正常变化范围简单比较。
十、架体水平位移监测
1. 水平位移应尽量直接测量
架体侧移是高支模稳定性的重要参数，应通过位移传感器、全站仪、激光测量或其他满足精度要求的技术直接获得。
2. X方向水平位移
按照建筑轴线定义一个主监测方向。
3. Y方向水平位移
沿与X方向正交方向监测架体空间侧移。
4. 合位移
可以辅助计算：
D = √(Dx² + Dy²)
但平台必须保留两个方向原始数据，以判断真实侧移方向。
十一、倾角与水平位移不能简单互换
如果把某根立杆理想化为高度H、底端固定的完全刚性杆件，则几何上可以写成：
u ≈ H × tan(Δθ)
小角度条件下：
u ≈ H × Δθ(rad)
但真实高支模属于大量立杆、水平杆、斜杆和节点共同组成的空间体系。
立杆可能发生弯曲、节点转动、基础沉降以及架体整体侧移，因此一个倾角传感器的数据不能直接转换成整个架体的真实水平位移。
高支模整体水平位移应采用直接测量结果。
十二、倾角监测技术原理
1. 三轴姿态监测
S-CGTS内部MEMS测量单元通过重力方向与设备坐标系之间的关系计算安装位置姿态。
当设备固定于与目标结构具有可靠刚性关系的位置后，可以连续观察该位置姿态变化。
2. 初始基准
高支模完成搭设、验收并确认结构未加载或者处于约定初始工况后，获取多组稳定数据：
θx0、θy0、θz0。
后续变化：
Δθx = θx - θx0
Δθy = θy - θy0
Δθz = θz - θz0
3. 变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
混凝土浇筑阶段应更加关注变化是否不断加速，而不只是当前累计角度。
4. 多点一致性
同一区域若多个测点出现方向一致的持续变化，其工程意义通常高于孤立单点异常。
如果只有一个倾角点突变，而沉降、水平位移和相邻测点均没有变化，应首先检查设备是否被碰撞或安装件是否松动。
十三、混凝土浇筑全过程监测
1. 浇筑前
确认监测系统全部在线，并保存高支模未浇筑或约定初始荷载状态下的最终基准。
2. 首批混凝土进入模板
观察首先加载区域的沉降和架体水平变化。
3. 分区连续浇筑
平台应记录当前浇筑区域，使每一次结构变化都可以追溯到具体施工工况。
4. 大梁浇筑
大截面梁及集中荷载区域属于重点数据观察区域。
5. 泵送暂停
暂停浇筑后可观察架体变形是否逐渐趋于稳定。
6. 恢复浇筑
再次加载后若变化速度继续明显增加，需要结合专项方案和现场状态进行判断。
7. 浇筑完成后
混凝土浇筑结束并不意味着监测立即终止。
支撑体系仍继续承担混凝土和模板荷载，应观察一段时间确认架体进入稳定状态。
十四、浇筑荷载空间关联分析
高支模监测应尽量知道“混凝土正在浇哪里”。
可以按照施工方案将支撑区域划分为A区、B区、C区等。
平台记录：
E = {浇筑区域，开始时间，结束时间，混凝土量或施工阶段}
当A区开始加载时，重点观察A区及相邻区域沉降和侧移。
如果施工荷载尚未到达C区，但C区测点首先产生明显异常，应优先检查设备、基础、施工堆载和现场其他因素。
这种“施工位置—监测响应”对应关系，比单独看一条倾角曲线更容易形成有价值的工程判断。
十五、脚手架基础监测
1. 地基搭设区域
关注地基承载、排水、积水和软化。
2. 楼板上搭设
需要确认下部楼板承载和支撑条件，必要时监测下部结构变形。
3. 回填土区域
回填质量和含水状态容易形成不均匀沉陷，应加强底部沉降观察。
4. 雨季施工
场地积水、基础软化和排水不畅可能改变立杆底部条件。
5. 垫板异常
垫板开裂、移动、局部压陷和底座脱空属于现场巡检必须关注的内容，传感器无法替代人工检查。
十六、连墙件与整体稳定监测
外脚手架的整体稳定与连墙件和主体建筑之间的连接密切相关。
倾角监测能够观察架体最终姿态变化，但不能直接判断某一个连墙件是否已经松动或者实际承受多少拉力。
如果某一立面局部架体持续向外侧变化，而相邻区域保持稳定，应重点检查对应区域连墙件、剪刀撑、立杆基础和局部杆件连接。
对于擅自拆除连墙件等违反施工方案的行为，应直接按照现场施工安全管理要求处理，不能把在线监测作为允许减少构造措施的替代手段。
十七、环境与施工扰动识别
1. 大风
高层建筑外脚手架受风面积较大，大风可能引起短时架体运动。
应比较大风前后的稳定状态，而不是根据风中的一个峰值简单判断永久倾斜。
2. 塔吊及吊装作业
材料碰撞脚手架或高支模架体可能产生传感器突变和真实结构扰动。
3. 混凝土泵送
泵送产生的振动和冲击需要与长期静态姿态变化分开。
4. 人员集中作业
大量人员、钢筋、模板和材料集中堆放可能造成局部施工荷载变化。
5. 擅自拆杆
平台无法自动识别所有杆件是否被人为拆除，因此现场巡视和施工管理始终不可替代。
十八、硬件组成与配置方案

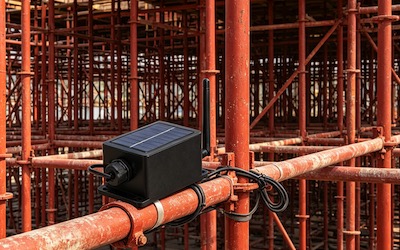

1. 无线倾角监测终端
用于关键架体、代表性立杆区域、边缘支撑体系或专用刚性监测杆件的姿态趋势监测。
2. 自动水平位移监测
可采用全站仪、激光测距、拉线位移、测距传感器或其他适合现场环境的自动化监测设备。
3. 沉降监测设备
用于支撑底部、关键立杆和顶部模板竖向位移监测。
4. 轴力或应变监测
对于专项研究、高风险节点或设计要求位置，可配置荷载、轴力或应变监测。
5. 视频监控
高支模浇筑阶段可将监测数据与现场视频结合，以确认浇筑位置、材料堆载和施工活动。
6. 本地声光预警设备
对于需要快速现场响应的高支模工程，应根据监测系统设计配置现场告警手段，而不能仅依赖远程云平台。
十九、S-CGTS无线倾角终端参数及适用边界
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
电池：19 Ah锂亚硫酰氯电池，并配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
重量：约250 g，不含安装支架。
S-CGTS的标准产品定位偏向低功耗长期姿态监测。对于普通脚手架长期垂直度趋势、临时支架或施工期辅助姿态监测具有较好的适用性。
但高大模板支撑体系在混凝土浇筑阶段属于安全敏感且状态变化可能较快的工程场景，默认2小时上传周期显然不能直接作为浇筑阶段的安全监测周期。
正式应用时必须根据专项监测方案重新配置数据采集、上传、供电和告警策略。
二十、为什么S-CGTS不能单独承担高支模安全监测
0.1°倾角约等于1.745 mrad。
如果仅为了理解数量级，将一个8 m高的完全刚性杆件假定为整体转动：
u ≈ 8 × 0.001745 ≈ 0.014 m
即约14 mm的水平尺度。
真实高支模并非刚性杆，因此不能使用这个结果直接计算架体水平位移，但这个数量级能够说明：如果项目要求提前识别更小的水平变形，仅使用0.1°准确度的倾角终端并不合理。
因此，对于高大模板支撑体系，S-CGTS更适合作为局部姿态和异常运动辅助传感器。
真正的施工安全监测还应根据专项方案配置满足精度要求的水平位移、沉降及必要的受力监测设备。
二十一、高支模实时监测模式
1. 普通待机模式
完成搭设但尚未进入高风险浇筑阶段时，可以采用相对低频监测，观察架体是否被施工活动改变。
2. 浇筑准备模式
混凝土浇筑前切换至更高数据频率，并确认所有设备、电源、通信和现场告警正常。
3. 浇筑作业模式
持续获取重点区域沉降、水平位移和姿态数据，并由现场管理人员实时查看。
4. 异常加密模式
任何关键参数出现连续发展或变化速率增加后，应自动或人工进入更高关注级别。
5. 浇筑后稳定模式
浇筑结束后继续保持较高关注，直到主要监测参数趋于稳定。
二十二、本地报警与云平台的职责区别
高支模施工属于现场安全敏感场景。如果监测系统承担施工过程实时风险提示，不能完全依赖公网4G和远程服务器。
公网通信可能受到网络拥塞、信号遮挡、运营商故障或服务器延迟影响。
因此，高风险工程更合理的架构是：
现场传感器 → 本地采集或边缘判断 → 现场声光提示/值守界面 → 项目网络或4G → 云平台历史存储和远程管理。
S-CGTS自身是否具备满足项目要求的本地安全联锁或现场报警输出，应按照产品实际接口确认，不能在方案中默认设备具有未提供的安全功能。
如果项目需要安全级联锁，应另行设计满足对应可靠性和工程要求的独立系统。
二十三、软件平台功能
1. 高支模平面分区
按照A区、B区、C区或者建筑轴线管理监测点。
2. 三维测点布置
按照立杆底部、中部、顶部及模板标高显示不同类型传感器。
3. 实时倾斜趋势
显示每个倾角测点两个主要方向的相对变化和变化速度。
4. 沉降云图
显示不同支撑区域立杆基础或顶部沉降空间差异。
5. 水平位移趋势
显示架体不同区域X、Y方向侧移。
6. 浇筑工况地图
平台标记当前混凝土正在浇筑的位置和施工进度。
7. 多参数同屏
同一个区域同时显示倾角、水平位移和沉降。
8. 变化速率排名
自动筛选当前变化最快的若干测点，比只按照累计值排序更适合施工阶段风险排查。
9. 异常事件时间轴
记录泵送开始、暂停、大梁浇筑、设备碰撞、停电和人工处置等事件。
10. 监测报告
自动生成浇筑前、浇筑过程、浇筑完成和稳定阶段的数据记录。
二十四、数据分析重点
1. 不看单点，看区域
高支模属于空间结构。一个测点的变化必须与相邻测点共同判断。
2. 不只看累计量，看速度
持续加速的变形，即使当前数值不大，也值得提高关注。
3. 不脱离浇筑位置解释数据
正在加载区域先出现沉降，与未加载区域突然出现相同变化，代表的工程意义不同。
4. 沉降和侧移联合判断
局部沉降增加同时架体开始产生方向性侧移，其关注等级通常高于单一参数变化。
5. 浇筑停止后的恢复或稳定性
暂停加载后监测值逐渐稳定，与停止加载后仍持续发展，属于完全不同的状态。
6. 对比相似施工阶段
大型项目存在多个相似浇筑区域时，可以比较不同区域相似荷载阶段下的架体响应。
二十五、人工巡查与传感器监测必须结合
高支模安全不能实现“装上传感器以后就不需要人工检查”。
以下问题仍然主要依赖现场巡视发现：
- 立杆或斜杆是否被擅自拆除。
- 扣件是否松动。
- 盘扣节点是否完整插接。
- 剪刀撑是否连续有效。
- 可调顶托和底托状态是否符合方案。
- 立杆底部是否脱空。
- 垫板是否压裂或移动。
- 架体是否被车辆或材料碰撞。
- 模板是否漏浆或局部变形。
- 混凝土是否发生异常集中堆积。
在线监测的作用是把肉眼难以连续观察的“结构正在怎样变化”数字化，而现场巡视负责检查“结构为什么可能变化”。两种方法缺一不可。
二十六、预警逻辑设计
高支模预警指标必须依据专项施工方案、监测方案、支撑体系计算结果、项目标准及现场管理制度确定，不能由倾角传感器厂家统一给出一个适用于所有项目的角度值。
1. 数据异常提醒
单点突然跳变时首先检查设备碰撞、支架松动、通信以及施工活动。
2. 连续变化提醒
连续多个监测周期向同一方向变化时，进入重点观察。
3. 变化速度提醒
变形速度明显增加时，应及时核查当前混凝土浇筑工况。
4. 区域同步异常
同一区域多个沉降或位移测点同时持续发展时，提高预警级别。
5. 多参数组合异常
倾角、沉降和水平位移两个以上参数同时向不利方向发展时，应立即组织现场复核。
6. 停止加载后仍持续发展
混凝土浇筑已经暂停但结构变形仍明显持续发展，是需要重点关注的情况。
7. 现场异常优先
现场已经出现明显架体变形、异响、杆件异常、基础下陷或其他异常现象时，不应等待自动系统达到某一报警值后再进行处置。
二十七、推荐监测处置闭环
监测数据异常 → 核对数据真实性 → 确认当前浇筑区域 → 查看相邻测点 → 比较沉降与水平位移 → 现场立即检查 → 判断是否需要暂停加载 → 专项施工方案责任人员复核 → 采取卸载、加固或其他措施 → 专业复测 → 监测确认重新稳定 → 按批准程序恢复施工。
自动监测系统的作用是提供连续客观数据，不替代项目负责人、专职安全管理人员、监理及相关专业人员的现场安全职责。
二十八、监测点布置思路
1. 不建议平均撒点
所有立杆都安装传感器既没有必要，也不能自动提高监测有效性。
2. 按受力和风险布点
优先关注大梁、高支撑、高低跨、基础变化、边缘、转换和集中荷载区域。
3. 每个重点区形成监测组合
一个重要监测区宜尽可能同时具有：
水平位移测点＋沉降测点＋必要的倾角辅助点。
4. 设置对照区域
在受力相对普通的区域设置对照点，有助于判断异常是局部问题还是整体共同响应。
二十九、安装专项要求
1. 不能影响脚手架正常受力
不得为了安装监测设备随意在主要钢管、盘扣构件或受力构件上钻孔、切割或焊接。
2. 推荐专用夹具
可根据钢管尺寸设计可拆卸刚性夹具，使传感器与目标构件建立稳定关系。
3. 避免安装于自由振动附件
安全网、防护栏杆、脚手板、薄板和临时电缆支架不能作为高支模主体倾角监测基准。
4. 防碰撞
施工现场人员、钢筋、模板和泵管活动频繁，设备宜设置明显标识和必要机械防护。
5. 记录安装方向
现场必须保存设备编号、安装位置、X/Y方向、安装高度和照片。
6. 设备迁移重新建基准
施工过程中如确需移动传感器，应终止原测点连续序列，并建立新的阶段基准。
三十、通信与供电设计
1. 4G适合远程上传但不能等同于现场安全网络
施工现场网络可能受到地下室、钢筋混凝土结构和临时设施遮挡。
2. 浇筑前必须测试通信
不能等正式浇筑开始后才发现关键监测点离线。
3. 高频监测需要重新核算续航
S-CGTS采用低功耗设计，频繁4G上传会明显提高平均功耗。
4. 高支模室内太阳能补能有限
很多高支模位于建筑内部、地下室或楼板下方，顶部小型太阳能板不能作为稳定补能来源。
5. 高风险项目建议稳定供电
需要长时间高频实时监测时，应根据现场条件设计独立供电、网关和通信系统。
三十一、项目实施流程
1. 获取专项施工方案
首先了解高支模高度、跨度、梁板荷载、支架形式、立杆间距、支撑体系和浇筑顺序。
2. 风险区域划分
根据计算结果和施工条件确定一级重点区、一般重点区和普通观察区。
3. 确定监测项目
根据风险选择水平位移、沉降、倾角、顶部变形及必要的轴力监测。
4. 施工前安装
监测设备原则上应在正式浇筑前完成安装和调试。
5. 建立初始值
高支模搭设验收完成后，在约定荷载状态下采集稳定基准。
6. 模拟联动测试
检查监测平台、现场报警、人员通知和异常处置链路。
7. 浇筑全过程监测
按照施工进度持续记录，并在平台标记实际浇筑区域。
8. 浇筑后稳定观察
继续监测至架体主要参数进入稳定状态。
9. 拆模和拆架阶段
设备拆除应服从专项施工方案和拆模条件，监测设备本身不得影响正常拆架。
10. 项目资料归档
保存初始值、监测原始数据、报警记录、浇筑时间、巡检记录和处置情况。
三十二、方案工程价值
1. 把高支模施工从静态验收扩展到动态监测
搭设验收只能确认浇筑前状态，自动监测能够继续观察荷载施加后的真实变化。
2. 能够发现两次人工巡检之间的变化
施工过程中连续数据可以弥补人工观察的时间间隔。
3. 关注变化趋势而非单一结果
结构是否正在加速变化往往比单独一个瞬时值更有工程价值。
4. 将监测数据与浇筑位置对应
能够知道“哪里正在加载、哪里先发生变化”，使数据更容易解释。
5. 支持多参数交叉验证
倾角、沉降和水平位移相互验证，可以明显降低单传感器误报造成的干扰。
6. 支持施工过程追溯
浇筑完成后可以回放整个高支模受荷过程，为施工技术总结和质量安全管理提供资料。
三十三、应用场景
高大模板支撑系统：用于大跨度、大空间和高支撑模板工程施工监测。
高支模自动化监测：用于混凝土浇筑阶段支架水平位移、沉降和姿态联合监测。
盘扣式高支模：用于承插型盘扣式模板支架关键区域结构状态监测。
扣件式模板支架：用于钢管扣件式满堂支架施工过程辅助监测。
满堂脚手架：用于大型室内空间施工平台整体倾斜和沉降监测。
外墙脚手架：用于高层建筑外脚手架长期垂直度和侧向姿态监测。
悬挑脚手架：用于悬挑层以上架体姿态及辅助变形监测。
体育馆和会展中心：适用于大跨度楼盖、高支模及复杂梁板结构施工。
机场航站楼：用于大空间、高标高现浇结构模板支撑施工。
工业厂房：用于高大梁、设备基础和大跨度结构模板施工监测。
大型商业综合体：用于中庭、高大空间和转换结构高支模施工。
桥梁现浇支架：可参考本方案的变形监测逻辑，但桥梁满堂支架应结合桥梁工程专项标准单独设计。
三十四、标准规范与技术依据
脚手架和高大模板支撑体系监测应首先服从专项施工方案、结构计算和现行施工安全标准。
- GB 55023-2022《施工脚手架通用规范》。
- GB 51210-2016《建筑施工脚手架安全技术统一标准》及现行有效条文。
- JGJ 130-2011《建筑施工扣件式钢管脚手架安全技术规范》及现行有效条文。
- JGJ 162-2008《建筑施工模板安全技术规范》及现行有效条文。
- JGJ 59-2011《建筑施工安全检查标准》。
- JGJ 300-2013《建筑施工临时支撑结构技术规范》。
- GB 50666《混凝土结构工程施工规范》。
- GB 50870《建筑施工安全技术统一规范》。
- GB 50982《建筑与桥梁结构监测技术标准》。
- JGJ 8《建筑变形测量规范》。
- 适用于具体架体形式的盘扣式、门式、碗扣式脚手架现行技术标准。
- 工程高支模专项施工方案、专家论证意见及监测专项方案。
GB 55023-2022属于强制性工程建设规范，施工脚手架的设计、搭设、使用、拆除、检查和验收均应满足其要求。
现行部分传统行业标准的个别原强制性条文已因工程建设通用规范实施而废止或调整，因此正式工程引用标准时应使用当前有效文本，不能仅沿用旧版施工方案中的强制性条文编号。
自动监测系统不能降低脚手架和高支模专项施工方案本身的构造、验收和施工管理要求。
三十五、典型应用案例（示例）
案例一：某商业综合体中庭高支模混凝土浇筑监测
某大型商业综合体中庭设置高标高现浇梁板结构，支撑高度大，局部存在大截面梁。
项目按照大梁区、普通楼板区和边缘区域划分监测分区。
大梁下方设置沉降和水平位移监测，在边缘代表性支撑区域增加倾角辅助测点。
混凝土开始浇筑后，平台同步记录浇筑位置。
当施工进入一处大梁区域后，该区域多个沉降点同步产生变化，但水平位移和倾角保持稳定，暂停加载后沉降逐步趋稳。
监测结果表明支撑体系产生了随加载形成的竖向响应，并未出现明显侧向失稳趋势。
这种多参数分析比单独设置一个“倾角报警器”更容易判断现场结构状态。
案例二：某会展中心高支模局部基础沉降识别
某会展中心局部高支模搭设在不同支承条件的楼面区域。
混凝土浇筑过程中，一组立杆底部沉降数据持续高于周边区域，同时邻近倾角测点开始产生方向性变化。
平台发现该区域沉降速度在连续多个周期内增加。
项目现场暂停对应区域继续加载并检查支撑基础。
现场发现局部垫板支承状态异常，处理完成并重新确认监测数据稳定后，再按照项目安全程序继续施工。
该案例体现了“沉降先发生—姿态随后变化”的高支模异常识别逻辑。
案例三：某大型厂房盘扣高支模浇筑偏载监测
某工业厂房采用盘扣式支撑体系进行大面积楼板施工。
施工初期混凝土按照既定方向连续推进，但现场一度在某一区域形成较明显材料和混凝土集中。
平台数据显示该区域水平位移变化速度高于邻近区域，而远端监测区没有出现同样变化。
现场根据数据提示调整浇筑组织并疏散集中荷载。
停止继续增加局部荷载后，相关测点变化逐步趋于稳定。
监测的价值在于及时发现架体正在形成空间不均匀响应，而不是等待架体出现肉眼明显歪斜之后再处理。
案例四：某高层建筑外脚手架大风后姿态监测
某高层建筑外立面脚手架在主体施工期间经历一次强风天气。
风中部分高区测点产生明显短时姿态变化，但低区和主体拉结区域整体保持稳定。
风速降低后，大部分测点重新进入原有基准范围。
其中一个区域仍保留一定残余姿态变化。
项目随后检查该区域连墙件、立杆基础和剪刀撑状态，并采用人工测量进行垂直度复核。
该监测方式把“风中架体运动”和“风后架体永久状态变化”进行了区分。
案例五：某地下室顶板高支模下部结构联合监测
某项目高支模搭设于已施工地下室顶板上方，大截面梁区域施工荷载较大。
项目除监测高支模本体外，还在下部结构代表位置设置竖向变形监测点。
浇筑过程中，高支模自身沉降和下部楼板变形同步记录。
数据分析可以区分“支架本身压缩或沉降”和“下部楼板整体发生变形”两种来源。
这种上下结构联动监测对于支承于既有楼板的高支模工程比单独监测立杆倾斜更加具有工程意义。
三十六、常见问题
1. 高支模只安装倾角传感器够不够？
不够。
高支模更重要的监测量通常还包括架体水平位移、立杆或基础沉降以及顶部模板竖向变形。
2. 倾角传感器可以判断立杆是否要失稳吗？
不能单独判断。
立杆稳定与轴力、长细比、初始缺陷、连接约束、支撑体系和荷载状态有关。倾角只能提供局部姿态变化信息。
3. 倾角能不能直接换算架体侧移？
不建议。
高支模是复杂空间体系，不属于单根刚体旋转。水平位移应直接测量。
4. 为什么混凝土浇筑阶段必须提高监测频率？
因为此阶段荷载快速增加，而且荷载位置持续变化，是高支模结构状态变化最明显的施工阶段之一。
5. 默认2小时上传能用于高支模浇筑实时监测吗？
不能直接照搬。
正式项目必须按照专项监测要求重新配置采集、上传、供电和现场报警策略。
6. 100 Hz检测频率是不是说明可以做100 Hz高支模实时振动监测？
不是。
100 Hz是设备内部检测能力，不等于持续100 Hz远程数据输出，也不能替代专业高频结构振动系统。
7. 高支模监测发现异常是不是自动停工？
监测平台负责发现和提示异常。施工暂停、人员撤离、加固及恢复作业应按照项目专项施工方案、应急预案和现场安全管理制度执行。
8. 在线监测以后还需要安排人员看架子吗？
需要。
很多扣件松动、杆件缺失、顶托异常、立杆脱空和混凝土堆积问题仍需要现场人员直接检查。
9. 脚手架倾斜多少度必须处理？
不能给所有架体设置一个统一角度。
具体报警和控制指标应依据支架形式、高度、专项计算、施工方案、水平位移和沉降控制要求以及监测系统实际精度确定。
10. S-CGTS最适合在这个项目中承担什么任务？
最适合承担关键位置的姿态趋势、施工阶段相对角度变化和明显运动事件辅助监测，并与更高精度的水平位移和沉降监测设备共同组成高支模自动化监测系统。
三十七、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB 55023-2022《施工脚手架通用规范》。
- GB 51210-2016《建筑施工脚手架安全技术统一标准》。
- JGJ 130-2011《建筑施工扣件式钢管脚手架安全技术规范》。
- JGJ 162-2008《建筑施工模板安全技术规范》。
- JGJ 59-2011《建筑施工安全检查标准》。
- JGJ 300《建筑施工临时支撑结构技术规范》。
- GB 50666《混凝土结构工程施工规范》。
- GB 50870《建筑施工安全技术统一规范》。
- GB 50982《建筑与桥梁结构监测技术标准》。
- JGJ 8《建筑变形测量规范》。
- 工程高大模板支撑专项施工方案、结构计算书、专家论证意见及自动化监测专项方案。
本方案适用于高大模板支撑系统、高支模、盘扣式模板支架、扣件式模板支架、满堂脚手架、外墙脚手架、悬挑脚手架以及大型临时支撑结构的倾斜、水平位移、沉降和施工过程自动化监测。
脚手架和高支模监测不能简单理解为“安装一个倾角传感器判断架体会不会倒”。真正具有工程价值的监测体系，应围绕架体整体稳定建立倾角、水平位移、立杆沉降、顶部变形和施工荷载工况之间的关联。
S-CGTS无线倾角监测终端适合作为其中的关键位置姿态监测和趋势辅助设备。对于高大模板支撑体系混凝土浇筑等安全敏感场景，应配置满足实际精度、采样周期、通信可靠性和现场告警要求的专项自动化监测系统，并由倾角、水平位移、沉降及必要的受力监测共同完成风险识别。
