一、项目背景与监测需求
随着陆上风电、山地风电、沙戈荒大型风电基地以及海上风电持续发展，风力发电机组单机容量不断提高，叶轮直径、轮毂高度和塔架高度也不断增加。塔筒及基础作为风机载荷传递链中的关键承载结构，需要长期承受风轮推力、塔架自重、机舱和叶轮重量、偏航载荷、启停冲击、阵风、湍流以及长期循环疲劳作用。风电塔筒并不是一根始终保持静止的刚性立柱。风机正常发电时，叶轮气动力会使塔架产生以前后方向弯曲为主的结构响应；风向、偏航角、转速和功率变化会不断改变实际作用方向；阵风、停机、紧急制动等工况又可能产生明显的瞬态载荷。
因此，“风电塔筒倾斜监测”不能简单理解为测量一个倾角并判断是否超过固定角度。真正需要监测的是：在排除正常风致弹性变形之后，塔筒长期静态中心是否发生漂移；塔基是否存在新的差异沉降；上下不同高度姿态是否保持一致；强风或异常停机后是否出现残余变化；以及这些变化是否正在持续发展。对于运行多年的风电机组，长期结构状态还可能受到基础沉降、地基环境变化、法兰连接状态、塔筒局部损伤、腐蚀、基础灌浆状态、极端风事件以及地震等因素影响。建设风电塔筒倾斜在线监测系统，可以在风场SCADA和定期人工巡检之外增加一个长期结构姿态数据源，将塔筒倾斜、基础沉降、风机运行状态和气象条件放到统一时间轴，为风机结构健康监测和预防性运维提供数据基础。
二、风电塔筒倾斜监测与普通高塔监测的区别
1. 风机运行时塔架始终处于动态受力状态
普通静态构筑物的倾斜主要关注基础和结构几何变化，而风力发电机组在正常发电状态下持续受到旋转叶轮产生的周期及随机载荷。
因此，风机运行过程中的瞬时塔筒角度不能直接作为永久倾斜量。
2. 风轮推力方向会随偏航变化
机舱会根据风向进行偏航，使叶轮迎风。风轮推力作用方向也会随之改变。
如果只固定分析某一个塔筒坐标方向而不考虑偏航角，很容易把不同风向下正常结构响应误认为塔筒状态发生变化。
3. 塔筒属于柔性悬臂结构
钢制筒形塔架、混凝土塔架和混合塔架在风载作用下都会产生弯曲。
因此，塔底某一位置测得的角度、塔身中部局部转角和塔顶实际水平位移之间不存在一个长期固定的简单比例。
4. 基础转动和塔身弯曲需要分开识别
如果基础整体发生倾斜，塔筒从底部开始形成新的长期姿态；如果基础稳定而高位塔筒角度随风明显变化，则更可能属于塔架弯曲响应。
5. 必须结合SCADA工况分析
风速、风向、偏航角、叶轮转速、输出功率、桨距角、发电状态、停机状态等数据，对于正确解释塔筒姿态非常重要。
三、风电塔筒主要变形与风险机理
1. 风机基础差异沉降
陆上风机基础长期承受巨大的循环倾覆力矩。地基土层不均匀、软土地基、湿陷性土、冻融、地下水变化以及施工质量差异，都可能造成基础长期沉降。
如果基础不同方向高程变化不一致，则可能形成基础转动，并进一步表现为塔筒整体长期倾斜。
2. 塔架长期准静态倾斜
塔架初始安装通常存在自身施工几何状态。运行多年后真正值得关注的不是其绝对角度是否严格为零，而是相对于竣工或健康状态基准是否产生新的持续变化。
3. 风轮推力造成塔架前后弯曲
机组发电时，风轮气动力向塔架传递推力，使塔筒产生明显的运行工况相关弯曲。
随着风速、功率和桨距控制变化，塔架的平均弯曲状态也会变化。
4. 侧向塔筒响应
横向湍流、偏航误差、风向快速改变及叶轮非对称载荷可能使塔架产生侧向响应。
5. 启机和停机产生工况转换
风机从停机进入发电、从额定运行进入停机以及故障停机时，风轮推力和结构动力状态都会发生改变。
如果监测平台不知道机组当前运行模式，就很难正确解释倾角变化。
6. 紧急停机产生瞬态结构响应
某些故障或保护动作可能使机组快速降载，塔架可能出现短时间较明显的动态运动。
这类事件之后更值得检查的是结构稳定后是否出现新的残余基准变化。
7. 法兰和连接部位状态变化
塔筒通常由多节筒段通过法兰和高强螺栓连接。连接体系是塔架结构的重要组成部分。
局部连接状态异常可能改变该区域受力和刚度，但单独倾角数据不能直接判断某一个螺栓是否松动，应结合专项检查、螺栓检测及其他结构监测手段确认。
8. 强风和台风作用
沿海和台风区域风机可能经历远高于正常运行阶段的极端风环境。机组通常会按照控制策略停机或进入特定安全状态，但塔架仍持续承受风荷载。
台风后是否形成残余塔筒倾斜，是灾后快速筛查的重要监测目标之一。
9. 地震和地质环境变化
地震、滑坡、采空区沉降、地裂缝及基础周边工程施工均可能改变风机基础工作状态。
四、建设目标
- 建立每台重点风机塔筒长期姿态基线。
- 监测塔筒两个主要水平方向的长期倾斜变化。
- 识别风电基础差异沉降造成的准静态倾斜。
- 区分正常风致弯曲与长期残余姿态变化。
- 比较塔筒底部、中部和上部不同高度的姿态差异。
- 关联风速、风向、偏航角、功率和转速分析塔筒响应。
- 记录启动、停机、紧急停机及极端风事件前后结构状态。
- 监测风机基础长期沉降和转动趋势。
- 为塔筒异常巡检和结构专项检测筛选重点机组。
- 建立风机结构健康数字档案。
- 为风场智能运维和状态检修提供数据支撑。
五、主要监测对象与参数体系
1. 塔筒准静态倾角
重点分析塔架相对于长期健康基准的低频或稳定状态姿态变化。
2. 基础沉降
监测风机基础多个方向高程变化，分析是否发生不均匀沉降。
3. 塔顶三维位移
对于需要高精度结构健康监测的风机，可以通过GNSS、全站仪或其他适宜技术直接获取塔顶空间位移。
4. 多高度塔筒转角
重点机组可在塔底、中部和上部设置多个姿态监测层，用于区分整体基础转动与塔身弯曲。
5. 塔筒振动
通过专业结构加速度系统获取塔架振动时程、主要频率及动力响应。
6. 风场参数
获取机组或风场的风速、风向、湍流等气象数据。
7. SCADA运行参数
建议至少关联机组运行状态、功率、叶轮转速、机舱偏航角和桨距角等数据。
8. 温度环境
塔筒钢结构和混凝土结构均受到温度变化影响，长期趋势分析宜保留环境和设备温度数据。
六、总体解决方案
风电塔筒倾斜在线监测采用“塔筒姿态感知＋基础沉降＋风机运行工况＋气象环境＋高精度空间位移＋结构动力监测”的分层技术路线。

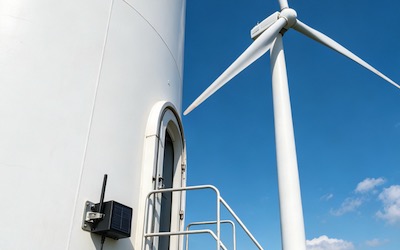

普通长期姿态监测项目，可以在塔筒底部或其他经结构设计和运维单位确认的刚性位置设置倾角监测终端，持续获取塔筒相对姿态变化。
高风险、老旧或者研究型机组，可以进一步在塔筒不同高度设置监测层，以比较各高度之间的相对转角。
风机基础周边设置高程监测点，长期观察不同方向基础是否存在差异沉降。
对于需要准确获得塔顶位移的机组，可增加GNSS或其他高精度空间测量系统。
塔筒倾角和位移数据与风速、风向、偏航角、功率、叶轮转速、桨距角及运行模式进行时间同步，使平台能够首先判断当前变化是否属于正常运行工况响应。
整体数据链路为：
风环境与机组运行 → 风轮气动力和结构载荷变化 → 塔架弯曲及振动 → 塔筒姿态感知 → 基础沉降和空间位移交叉验证 → SCADA工况匹配 → 稳态中心提取 → 长期基准比较 → 异常趋势识别 → 现场巡检 → 专业结构复核。
七、风机坐标体系设计
1. 固定塔筒坐标
为了长期比较，建议建立与基础或地理方向固定的工程坐标系，例如：
X方向：场区约定方向或东西方向。
Y方向：与X方向正交。
Z方向：竖直方向。
所有传感器安装方向应转换到统一固定坐标。
2. 机舱坐标随偏航变化
机舱和叶轮会随风向改变偏航角，因此机组的“前后方向”和“左右方向”不是固定地理方向。
为了分析风轮推力造成的塔架响应，需要利用机舱偏航角把固定塔筒坐标转换到与当前叶轮方向相关的坐标。
3. 前后方向
可定义与当前风轮推力主要作用方向相关的塔架前后方向，用于分析风轮推力造成的塔筒弯曲。
4. 侧向方向
与前后方向正交，用于分析塔架侧向结构响应。
这种坐标转换对于风电塔筒倾斜监测非常重要，可以明显提高数据的工程解释能力。
八、塔筒准静态倾斜监测原理
1. 三轴姿态感知
S-CGTS采用MEMS三轴测量单元，根据重力方向与设备坐标系之间的关系获得安装部位姿态。
当设备与塔筒主体可靠刚性连接后，可持续记录安装位置角度变化。
2. 建立健康基准
基准不宜直接使用任意一个瞬时角度。
建议在机组停机或低风、无检修扰动且基础状态稳定的条件下连续获取多组数据：
θx0、θy0。
后续变化定义为：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
3. 合成长期倾斜趋势
可以计算：
Δθr = √(Δθx² + Δθy²)
同时保留X、Y两个方向数据，用于判断实际倾斜方位。
4. 倾斜方向
可按照工程坐标计算：
α = atan2(Δθy，Δθx)
长期观察倾斜方向是否稳定，可以辅助判断结构是否正在向固定方向发展。
九、为什么风机运行数据必须参与倾角分析
风机在3 m/s、8 m/s和额定风速附近的塔架状态不会完全相同。
同样地，停机状态、正常发电、限功率、偏航、启机和急停状态也会形成不同结构响应。
因此平台不应简单比较任何两个时刻的倾角，而应优先比较相似工况。
可以建立：
θ = f(V，P，RPM，Yaw，Pitch，State)
其中：
V为风速。
P为机组功率。
RPM为叶轮转速。
Yaw为机舱偏航角。
Pitch为桨距角。
State为机组运行状态。
长期积累后，可形成每台风机自身的“工况—塔筒姿态”正常响应模型。
十、塔筒长期中心位置分析
1. 瞬时角度不等于长期倾斜
正常运行过程中塔筒会不断摆动，因此不宜直接用瞬时最大角度表示风机长期倾斜。
2. 稳态中心提取
可以在合适时间窗口内通过低频滤波、统计平均或稳态工况筛选获得塔筒姿态中心：
θcenter(t)
3. 历史中心漂移
重点观察：
Δθcenter = θcenter,current - θcenter,baseline
如果正常运行波动仍然存在，但整个波动中心长期向一个固定方向移动，则比单次振幅增加更值得关注。
4. 标准工况比较
对于长期趋势分析，可以优先选取：
低风速停机状态、计划停机状态或者OEM认可的可重复参考工况。
通过类似工况比较，可减少风机控制策略对长期倾斜判断的干扰。
十一、塔筒倾斜与塔顶位移的关系
风电塔筒属于柔性结构，不能简单使用一个局部倾角计算实际塔顶位移。
只有在假定整个塔架作为刚体绕基础转动时，才存在简单的几何关系：
u ≈ H × tan(β)
其中H为塔高，β为基础整体转角。
真实风机运行时，塔架本身存在弯曲：
u(z) = 基础转动贡献 + 塔架弯曲贡献。
因此，塔底倾角、塔身中部转角和塔顶位移属于不同监测物理量。
如果项目需要准确测量风机塔顶位移，应采用GNSS、全站仪或其他满足精度要求的专业位移监测系统。
十二、基础沉降与塔筒倾斜联合分析
1. 基础多点高程监测
可根据基础结构在不同方位设置多个稳定高程监测点。
2. 单点沉降量
若第i个点初始高程为Hi0，当前高程为Hi(t)：
Si(t) = Hi0 - Hi(t)
3. 基础差异沉降
可以计算不同方向监测点之间：
ΔSij = Si - Sj
4. 基础拟合平面
当具有三个以上可靠高程点及平面坐标时，可以拟合：
z = ax + by + c
从而得到基础整体高程平面的倾斜方向和长期变化。
5. 与塔筒姿态对比
如果基础某一方向持续形成差异沉降，同时塔筒低风稳定状态也向同一方向发生长期姿态漂移，两种独立数据具有较强关联价值。
如果基础长期稳定，而塔身上部姿态发生明显变化，应进一步分析塔筒结构、连接状态和风机运行工况。
十三、多高度塔筒姿态监测
1. 塔底监测层
塔底姿态更接近基础转动和塔架整体基准变化。
2. 塔身中部监测层
能够增加塔筒沿高度弯曲状态的信息。
3. 塔身上部监测层
更容易受到风轮推力和风致动态响应影响。
4. 上下层相对转角
可以计算：
ΔθHL = Δθhigh - Δθlow
如果上下层长期同步产生近似相同方向的基准变化，更接近整体基础或整体姿态变化。
如果下部稳定而上部主要随风速发生可恢复变化，更符合塔架弯曲响应特征。
十四、正常发电工况下塔筒监测
1. 部分负荷区
随着风速增加，风轮推力、叶轮转速和功率发生变化，塔筒平均弯曲状态也会发生变化。
2. 额定功率附近
桨距控制开始明显参与机组功率和载荷调节，塔筒响应规律可能与低风速发电区域不同。
3. 高风速运行
应结合桨距、功率和控制策略解释塔架响应，不宜仅按照风速大小建立一个线性倾角模型。
4. 偏航过程
机舱偏航会改变叶轮作用方向。平台应把偏航角变化标记为机组工况事件。
十五、停机状态监测
计划停机或低风停机是建立风机塔筒准静态基准的重要窗口之一。
在机组停机且环境条件相对稳定时，可以降低叶轮运行载荷对塔筒长期倾斜分析的影响。
建议长期保存类似环境条件下的停机姿态数据，并建立年度趋势。
如果停机状态下塔筒基准逐月或逐年向固定方向漂移，应优先检查基础沉降、塔筒连接和结构状态。
十六、启动和停机事件分析
1. 正常启动
记录机组从静止到并网过程中塔筒姿态中心和动态响应变化。
2. 正常停机
观察机组卸载后塔筒是否重新回到历史静态基准附近。
3. 故障停机
将故障代码和停机时间与结构监测数据进行关联。
4. 紧急停机
重点分析事件过程中的最大响应以及事件结束后的残余姿态。
真正值得结构运维关注的是：
事件前基准 → 动态过程 → 事件后稳定基准。
十七、强风和台风专项监测
1. 强风前
保存风机当前低风稳定姿态、基础和设备健康状态。
2. 强风过程中
同步记录风速、风向、偏航状态、机组停机状态和塔筒姿态。
3. 最大风速阶段
塔筒出现较大动态响应并不直接等于结构形成永久损伤，应结合设计及机组控制状态分析。
4. 强风结束后
在风速降低并进入可比稳定状态后重新获取塔筒基准。
5. 残余倾斜分析
可计算：
Δθres = θafter - θbefore
如果强风过程结束后仍形成持续且可复现的新基准变化，应安排现场检查和专业复测。
十八、塔筒振动与倾斜监测的区别
风电塔筒结构健康监测通常同时涉及低频姿态和结构振动，但两者不能混为一个参数。
倾角系统重点回答：
塔筒长期中心位置是否正在发生变化。
专业振动系统重点回答：
塔筒在动态荷载下如何振动，其振动频率、幅值及动力特性如何变化。
S-CGTS具有三轴加速度和100 Hz内部检测能力，可辅助识别明显运动或冲击事件，但这并不代表设备可以连续以100 Hz输出完整塔筒振动时程。
如果项目目标包括塔架自振频率、阻尼、模态、涡激振动、疲劳载荷或结构动力特征分析，应采用专业高频加速度、应变或结构振动采集系统。
十九、塔筒法兰与连接区域监测
1. 法兰连接
钢塔筒通常采用多节法兰连接，法兰和高强螺栓属于重点运维部位。
2. 局部姿态异常
如果上下两个塔筒监测层长期出现新的相对转角变化，可以将对应连接区域列为重点结构检查位置之一。
3. 不能用倾角判断单个螺栓
倾角终端无法确定某一个螺栓的实际预紧力，也不能代替扭矩、超声、轴力或OEM规定的螺栓检查方法。
4. 联合诊断
局部转角变化＋异常振动＋现场法兰检查结果，比单独一个倾角参数具有更高诊断价值。
二十、风电塔筒温度效应分析
塔筒长期暴露于太阳辐射和室外环境，钢制塔筒不同方向可能存在温度差异。
日照、昼夜温差和季节温度变化可能引起一定周期性结构响应。
长期倾斜分析不宜直接比较夏季午后与冬季夜间两个完全不同环境工况。
平台可以采用相近温度、风速和运行状态的数据进行历史比较，从而降低环境周期对长期基准判断的干扰。
二十一、陆上风电场重点监测场景
1. 软土地基风场
重点开展基础沉降、差异沉降和塔筒长期倾斜联合监测。
2. 山地风电场
除塔筒倾斜外，需要关注边坡稳定、基础周边裂缝、暴雨和地质灾害。
3. 沙戈荒风电基地
重点关注长期强风、温差、基础状态及偏远地区通信和供电可靠性。
4. 冻土和高寒风场
基础可能受到冻胀和融沉影响，应加强季节性沉降和倾角分析。
5. 采空区风电场
宜结合GNSS和地面沉降监测，避免只观察塔筒本体。
6. 老旧风电场
运行年限较长的风机可通过长期姿态和结构响应趋势，为延寿评估和重点检修提供辅助数据。
二十二、海上风电塔架监测扩展
海上风电机组同样存在塔架姿态和结构健康监测需求，但其基础形式和环境作用与陆上机组明显不同。
单桩、导管架、高桩承台及其他固定式基础应将塔架倾角与基础结构、海床冲刷、波浪、潮流和腐蚀等信息联合分析。
海上结构还需要考虑波浪载荷，使塔架和基础持续产生动态响应。
普通工业IP67设备并不能自动等同于海洋环境认证、长期盐雾适应性或海上风机型式认可设备。
海上项目应根据盐雾、防腐、通信、供电、船级社或项目认证要求重新确定设备等级和系统架构。
二十三、S-CGTS无线倾角监测终端参数
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信方式：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配合顶部小型太阳能板补能。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
重量：约250 g，不含项目安装支架。
二十四、S-CGTS在风电塔筒项目中的合理定位
S-CGTS更适合作为风机塔筒低功耗、长期在线的姿态趋势监测设备，用于识别较明显的长期角度变化和特殊事件后的基准变化。
需要特别注意其0.1°标称倾角准确度。
0.1°约等于1.745 mrad。
如果仅为了理解数量级，把100 m高塔架理想化为完全刚性结构：
u ≈ 100 × 0.001745 ≈ 0.175 m
约为175 mm。
真实风电塔筒属于柔性结构，这个数值不能直接作为塔顶位移换算结果，但它可以说明：S-CGTS并不适合作为毫米级风机塔顶位移或者极微小塔架倾斜的唯一主测设备。
如果项目核心目标是风力发电机组塔架结构安全监测，应根据项目精度配置更高精度倾斜仪、GNSS、沉降、加速度、应变等设备，由S-CGTS承担辅助长期姿态监测角色。
二十五、硬件组成与配置方案
1. 无线倾角监测终端
用于塔筒底部、代表性中部或其他经确认的结构位置长期姿态监测。
2. 高精度倾斜监测
对微小基础转动和塔架结构监测精度要求较高的项目配置专业高精度双轴倾斜仪。
3. GNSS三维位移
用于需要直接获取塔顶或机舱附近空间位移的项目。
4. 基础沉降系统
通过精密水准、静力水准或其他适合风机基础的监测技术获取高程变化。
5. 专业塔筒振动传感器
用于结构动力响应、自振频率和异常振动分析。
6. 应变监测
大型结构健康监测项目可在塔底等高应力区域配置应变监测。
7. SCADA数据接口
接入风速、风向、功率、叶轮转速、偏航角、桨距角和机组状态。
8. 视频及巡检系统
用于基础、塔筒外观、检修和异常事件辅助记录。
二十六、塔筒监测设备安装设计
1. 优先选择主体结构刚性位置
设备安装位置必须能够稳定代表塔筒结构姿态。
电缆桥架、爬梯、平台栏杆、薄板护罩、机电支架等附属构件不能直接作为塔筒主体倾斜基准。
2. 不宜随意在塔筒开孔
风机塔筒属于重要受力结构，不能为了安装监测设备擅自钻孔、切割或焊接。
安装位置和固定方式应经风机业主、OEM或相关结构技术单位确认。
3. 可利用既有结构接口
根据实际塔筒条件，可采用经确认的专用夹具、已有安装接口或专用监测基座。
4. 法兰附近安装
如果监测目标涉及上下筒段之间的相对姿态，应合理选择法兰上下监测位置，同时避免把局部薄板变形作为整体塔架转角。
5. 建立方向标识
安装后必须保存传感器方向、塔号、机组编号、高程和现场照片。
二十七、通信与供电设计
1. 塔筒内部4G覆盖需要实测
钢制塔筒具有明显的无线信号屏蔽效应，不能默认设备安装在塔筒内部仍具有稳定4G通信。
2. 优先利用风场已有网络
条件允许时，可以通过项目网关将监测设备接入风机或风场已有工业通信网络。
3. 塔筒内部无法依赖太阳能
S-CGTS顶部小型太阳能板在塔筒内部基本无法获得有效日照。
如果设备安装在内部，应根据实际数据频率重新计算电池寿命，并优先考虑稳定外部电源。
4. 弱信号会增加功耗
移动网络较差时频繁重连可能增加实际能耗，因此续航评估不能只按照理想通信条件计算。
5. 数据缓存
监测系统应保留设备采集时间，并支持网络中断后的数据补传，避免因通信故障产生历史数据缺口。
二十八、软件平台功能设计
1. 风场总览
按照风场、区域、机组编号显示塔筒监测和设备在线状态。
2. 单机结构健康档案
记录风机型号、容量、轮毂高度、塔架类型、基础形式、投运时间及检修历史。
3. 塔筒二维倾斜矢量
显示两个固定方向累计姿态变化和当前主要倾斜方位。
4. 稳态中心趋势
过滤正常运行摆动后显示塔筒长期中心位置变化。
5. SCADA联动曲线
同屏显示塔筒倾角、风速、功率、转速、偏航角和桨距角。
6. 机组运行状态分段
将停机、启动、正常发电、限功率、故障停机等状态用不同事件区间表示。
7. 基础沉降趋势
显示基础不同方位的高程变化和基础整体转动趋势。
8. 多高度塔筒对比
重点机组可以显示底部、中部和上部监测数据。
9. 强风事件档案
按照台风、强风和极端阵风事件保存事件前、中、后的完整数据。
10. 风场机组横向比较
在型号和环境条件相近的机组之间进行历史状态对比，筛选响应明显偏离群体的风机。
二十九、风机塔筒智能诊断逻辑
1. 停机状态异常
低风停机状态下长期中心持续漂移，应优先关注基础和结构永久变化。
2. 只在高风速下异常
如果低风基准稳定，而高风状态响应逐渐高于历史水平，应进一步检查塔架刚度、连接、结构振动及控制工况。
3. 基础与塔筒同步变化
基础差异沉降方向和塔筒长期倾斜方向一致时，应提高基础问题排查优先级。
4. 上部变化、塔底稳定
优先考虑塔架弯曲、局部连接或运行载荷相关因素。
5. 整个风场同时变化
如果同一时段大量机组均出现类似短时变化，应首先检查区域风场、气象和通信数据，不宜直接判断多台风机同时发生结构异常。
6. 单台风机长期偏离同型机组
在相似风速和运行状态下，某一台机组结构响应持续明显区别于同型机组，可作为重点巡检对象。
三十、预警机制设计
风电塔筒倾斜不应对所有型号、所有高度和所有基础类型设置一个统一固定角度报警值。
正式控制值应依据风机OEM设计资料、塔架及基础设计、结构安全监测方案、历史健康数据以及现行标准确定。
1. 数据质量异常
单点瞬间跳变首先检查设备、通信、安装基座和当前机组动态工况。
2. 低风基准漂移
多个低风或停机窗口的平均姿态持续向一个方向发展时，形成长期趋势提醒。
3. 变化速度异常
原本缓慢稳定的长期中心开始明显加速时，提高关注等级。
4. 基础联合异常
塔筒长期倾斜同时出现基础差异沉降时，进入重点复核。
5. 多高度联合异常
塔底、中部和上部稳定工况下出现方向一致的长期基准变化时，提高整体结构排查等级。
6. 极端事件后残余异常
台风、地震或紧急停机后形成新的稳定姿态基准，应安排专项检查。
7. 动力特性联合异常
如果塔筒长期姿态变化同时伴随专业振动系统发现动力特征明显改变，工程关注度应进一步提高。
三十一、推荐异常处置流程
监测异常 → 核对数据质量 → 查询机组SCADA状态 → 查询风速与偏航角 → 提取稳定工况数据 → 与历史相似工况比较 → 对比基础沉降 → 对比多高度传感器 → 现场塔筒和基础巡检 → OEM或专业测量复核 → 法兰、螺栓、基础专项检查 → 结构技术评价 → 维修或基础治理 → 持续监测验证。
如果现场已经发现基础裂缝明显发展、塔筒结构异常、连接损伤或其他重大异常，应按照风场安全管理和机组OEM规定处理，不应等待在线倾角达到某个统一阈值后再采取措施。
三十二、项目实施方案
1. 风场资料收集
收集机组型号、单机容量、塔高、塔架结构、基础类型、地质资料、运行年限及历史故障记录。
2. 风险机组筛选
优先选择历史基础沉降、强风高风险、复杂地质、长期异常振动及运行年限较长的机组。
3. 明确监测目标
确定是基础沉降监测、塔筒倾斜监测、塔架结构健康监测还是台风灾后监测。
4. 确定精度等级
根据预计结构变化和监测目标决定S-CGTS、高精度倾斜仪、GNSS和其他设备配置。
5. SCADA接口确认
明确可以获取的风速、功率、转速、偏航角、桨距角和状态代码。
6. 设备安装
按照批准的安装方式固定于代表性结构位置，并保存完整安装档案。
7. 坐标标定
建立固定塔筒坐标，并验证传感器方向。
8. 初始健康基准
选择多个低风稳定窗口建立长期监测基准，而不是使用单次瞬时值。
9. SCADA时间同步
确保风机运行数据和结构监测数据能够按照时间精确对应。
10. 试运行建模
通过不同风速、功率和偏航方向运行数据建立机组正常结构响应范围。
11. 告警模型优化
逐步从固定阈值升级为“长期基准＋工况模型＋变化速度＋多传感器联合”的预警方式。
三十三、运行维护设计
1. 定期检查设备安装
确认支架、紧固件和设备基准未受到检修作业影响。
2. 定期专业复测
自动姿态监测应与基础水准、全站仪、GNSS或其他独立测量手段定期交叉验证。
3. 检修后记录事件
塔筒法兰维护、螺栓检查、基础维修及大型部件更换都应记录到平台。
4. 不随意清零
设备检修后如果需要建立新基准，应保留原始历史基准和新阶段基准之间的关系。
5. 保存原始数据
风电结构问题通常需要多年趋势才能识别，因此不能只保存报警结果。
6. 年度结构健康分析
可以按年度形成长期倾斜趋势、基础沉降、强风事件和异常机组排名报告。
三十四、方案优势与工程价值
1. 从单一倾角升级为风机工况关联监测
真正把结构数据与风速、功率、偏航和转速结合，减少正常运行响应造成的误判。
2. 区分动态弯曲与永久倾斜
这是风电塔筒在线监测区别于普通高塔倾斜监测的关键能力。
3. 将基础和塔架纳入统一分析
避免发现塔筒倾斜后无法判断问题来自基础还是上部结构。
4. 支持风场规模化监测
可以通过多个机组自身历史和同型机组横向比较快速筛选重点风机。
5. 支持台风灾后快速检查
在人员到场前即可比较台风前后塔筒基准变化，辅助确定优先巡检顺序。
6. 支持老旧风机延寿管理
长期结构姿态、沉降和动力监测数据可成为机组结构状态评价的辅助资料。
7. 支持新能源场站数字化运维
将塔架结构健康监测数据接入风场智能运维平台，与设备运行数据形成完整资产档案。
三十五、应用场景
陆上风电塔筒倾斜监测：用于运行风机长期塔架姿态和基础状态监测。
风电基础沉降监测：用于软土地基、冻土、湿陷性土地基等复杂场区。
山地风电塔架监测：用于边坡和复杂地质环境风机。
沙戈荒新能源基地：用于大规模风电机组远程结构状态监测。
沿海台风风场：用于极端风事件前后塔筒结构状态比较。
高寒风电场：用于冻胀、融沉和季节性基础变化监测。
老旧风电机组：用于运行多年机组塔架结构健康和延寿辅助评估。
大兆瓦风力发电机组：用于高塔架、大叶轮机组多参数结构健康监测。
海上风电固定式机组：用于塔架和基础综合结构监测，但应采用满足海洋环境要求的项目级设备。
风电场技改项目：用于基础维修、塔架加固前后的结构状态验证。
三十六、标准规范与技术依据
风电塔筒倾斜监测和风力发电机组塔架结构健康监测应结合机组设计资料、OEM技术要求、塔架基础设计、运行维护制度及现行风电标准体系开展。
- GB/T 47559-2026《风能发电系统 风力发电机组塔架结构安全监测方法》。
- GB/T 42600-2023《风能发电系统 风力发电机组塔架和基础设计要求》。
- GB/T 19072-2022《风力发电机组 塔架》。
- GB/T 18451.1-2022《风力发电机组 设计要求》。
- IEC 61400-1《Wind energy generation systems - Design requirements》及项目适用版本。
- IEC 61400-6《Wind energy generation systems - Tower and foundation design requirements》及项目适用版本。
- NB/T 11383-2023《风力发电机组 塔架涡激振动计算与减振技术规范》。
- GB 50026《工程测量标准》。
- GB 55018《工程测量通用规范》。
- 风力发电机组OEM设计、运行维护、塔架、基础和结构检修技术文件。
GB/T 47559-2026已经于2026年8月1日实施，是当前国内针对风力发电机组塔架结构安全监测非常直接的技术依据。
GB/T 42600-2023等同采用IEC 61400-6:2020，覆盖风力发电机组塔架和基础设计要求，并涉及运行、维护和健康监测等内容。
正式项目的监测项目、仪器精度、数据频率、控制指标和异常处置方式，应根据具体风机型号、塔高、基础类型、结构设计和OEM要求确定，不能使用一套通用倾角阈值覆盖所有风电机组。
三十七、典型应用案例（示例）
案例一：某陆上风场风机基础差异沉降与塔筒倾斜联合监测
某陆上风电场部分机组位于软弱地基区域。运行数年后，人工复测发现个别风机基础存在轻微高程变化。
项目在重点风机塔筒底部设置姿态监测设备，并对基础多个方位开展沉降监测，同时接入机组SCADA数据。
平台通过低风停机状态建立长期姿态基准。
连续运行后发现其中一台机组基础某一方向沉降量逐渐高于其他方向，同时塔筒稳定状态中心也向对应方向发生缓慢漂移。
由于基础和塔筒两个独立参数表现出一致趋势，项目将该机组列入重点专业复测对象。
案例二：某沿海风场台风前后塔筒姿态监测
某沿海风场每年受到台风影响。风场选择部分大型风机部署塔架结构状态监测。
台风前系统保存低风稳定基准。
台风期间机组按照控制策略停机，塔架随着风速变化出现明显动态姿态波动。
台风离开后，系统等待风速下降，并重新提取稳定工况数据。
大部分风机逐步回到历史基准范围，其中一台机组出现新的持续姿态偏移。
运维团队根据数据优先检查该机组基础、塔筒法兰和结构状态，并安排独立测量进行复核。
案例三：某大兆瓦风机运行工况造成的塔筒倾角误判分析
某大型风力发电机组运行过程中塔筒倾角每天存在较明显变化。
如果只查看倾角曲线，容易认为塔筒处于持续不稳定状态。
项目将倾角与风速、功率、偏航角和叶轮转速叠加后发现，绝大多数变化均与机组运行载荷高度相关。
在低风停机状态下，塔筒长期中心位置保持稳定。
系统由此把正常的风轮推力响应与真正的长期结构倾斜区分开来。
案例四：某老旧风机塔筒多高度姿态监测
某风场部分机组运行年限较长，业主希望在延寿评估前增加塔筒长期结构数据。
项目在塔筒下部和中上部设置多个姿态测点，同时配置专业结构振动监测。
长期数据发现大部分机组上下测点变化具有稳定规律。
其中某机组上部监测层在相似风速工况下逐渐表现出与历史不同的响应，而塔底和基础数据相对稳定。
项目随后将检查重点放到塔架结构及连接区域，而不是首先判断基础发生了新的沉降。
案例五：某山地风场地质环境与风机塔架联合监测
某山地风场一台风机邻近边坡，在持续强降雨后基础周边发现地表裂缝。
项目在塔筒设置姿态监测，同时对边坡配置GNSS、裂缝和雨量设备。
连续降雨后坡体GNSS首先出现小幅持续变化，随后风机基础和塔筒稳定姿态也表现出同方向趋势。
通过地质环境和风机结构联合监测，系统能够判断问题已经从边坡变化逐步影响到风机基础区域。
案例六：某风机基础加固后的长期效果监测
某机组完成基础专项处理后，需要验证后续长期稳定状态。
加固施工前完整保存原塔筒倾斜和基础高程历史。
施工完成后建立新的阶段基准，同时保留旧基准之间的转换关系。
后续在相似停机和低风条件下持续比较塔筒姿态，并定期进行基础高程复测。
长期数据保持稳定，可以为基础治理效果评价和后续运维提供连续证据。
三十八、常见问题
1. 风电塔筒倾斜监测只安装一个倾角传感器可以吗？
可以获得一个位置的长期姿态趋势，但不能仅靠一个传感器完整评价整个风机塔架和基础结构安全。
重要机组应结合基础沉降、SCADA工况以及必要的高精度位移和振动监测。
2. 风机发电时塔筒一直晃是不是异常？
不一定。
风电塔架本来就会在风轮气动力和湍流作用下发生弹性响应。真正需要关注的是相似工况下响应是否逐渐发生变化，以及停机或低风状态的长期基准是否漂移。
3. 风电塔筒倾角能不能直接算塔顶位移？
通常不能。
塔筒是柔性结构，塔顶位移既包括基础转动，也包括塔架自身弯曲。需要准确塔顶位移时应直接采用GNSS或其他专业位移技术。
4. 风机基础沉降为什么要和塔筒倾斜一起监测？
因为基础差异沉降是形成塔筒长期整体倾斜的重要原因之一。基础和塔身数据方向一致，可以明显提高异常原因判断能力。
5. 为什么必须接入风机SCADA？
因为风速、偏航角、功率、转速和桨距都会改变塔筒正常结构响应。如果不识别运行工况，很容易把正常发电产生的塔筒弯曲当成结构异常。
6. S-CGTS适合风电塔筒在线监测吗？
适合长期姿态趋势、明显倾斜变化和特殊事件后基准变化的辅助监测。
但0.1°标称准确度决定了它不适合承担毫米级塔顶位移或极微小塔架转角的唯一高精度主测任务。
7. 塔筒振动监测和倾角监测是一回事吗？
不是。
倾角主要用于观察低频和准静态姿态，专业振动监测则关注动态加速度、频率、模态和其他结构动力特征。
8. 风电塔筒应该监测哪个位置？
具体位置取决于监测目标。基础整体转动宜重点关注塔底和基础；研究塔身弯曲可以采用多个高度；需要塔顶实际位移则应直接在高位部署相应空间位移测量技术。
9. 风电塔筒倾斜多少必须停机？
不存在适用于所有风机的一个统一角度。
必须依据具体机组OEM要求、塔架和基础设计、安全监测方案、历史运行状态及专业结构评价确定。
10. 海上风机也能用这种方案吗？
基本的“塔架姿态＋基础＋运行工况”分析逻辑可以使用，但海上风机还受到波浪、潮流、冲刷、盐雾和基础结构类型影响，硬件防护、认证和监测系统需要按照海上环境重新设计。
三十九、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB/T 47559-2026《风能发电系统 风力发电机组塔架结构安全监测方法》。
- GB/T 42600-2023《风能发电系统 风力发电机组塔架和基础设计要求》。
- GB/T 19072-2022《风力发电机组 塔架》。
- GB/T 18451.1-2022《风力发电机组 设计要求》。
- IEC 61400-1《Wind energy generation systems - Design requirements》。
- IEC 61400-6《Wind energy generation systems - Tower and foundation design requirements》。
- NB/T 11383-2023《风力发电机组 塔架涡激振动计算与减振技术规范》。
- 风机OEM塔架、基础、SCADA、运行维护及结构检查技术文件。
- 风电场地质勘察、基础设计、竣工验收及历年运维资料。
本方案适用于陆上风力发电机组钢制塔筒、混凝土塔架、混合塔架、大兆瓦风机以及具备相应项目级设备条件的海上固定式风力发电机组塔架结构监测。
风电塔筒倾斜监测的核心并不是读取一个实时角度，而是从持续运动的风机结构中提取长期稳定状态，识别塔筒姿态中心是否发生不可恢复的漂移，并进一步判断这种变化与基础沉降、风轮载荷、机组控制工况还是塔架结构本身有关。
S-CGTS无线倾角监测终端更适合承担其中的长期姿态趋势和辅助状态监测任务。对于高精度风力发电机组塔架结构安全监测，应按照项目要求配置基础沉降、高精度倾斜、GNSS、振动、应变等监测手段，并将结构数据与SCADA运行数据进行统一分析。
