一、项目背景与监测需求
混凝土泵车是建筑工程混凝土连续输送和高空布料的重要施工机械，其布料臂通常由多节箱形臂架、液压油缸、铰接机构、回转平台、输送管路及末端软管组成。泵车进入作业状态后，臂架需要根据浇筑位置不断展开、折叠、回转和改变各节臂角度，同时承受自身重量、输送管和混凝土重量、泵送脉动、风荷载以及末端软管运动等复杂作用。因此，混凝土泵车臂架倾斜监测与固定式塔架、建筑结构或输电铁塔倾斜监测存在明显差异。泵车臂架的角度变化本身就是正常工作动作，不能把“角度变化”直接理解为结构异常。
真正具有工程价值的混凝土泵车臂架倾斜监测，应首先识别泵车当前支腿状态、车身姿态、回转角度、各节臂展开角度和泵送工况，然后判断实际臂架姿态是否与当前工作构型相符，是否出现异常持续偏差、异常摆动、停泵后不能恢复、底盘或支腿发生新的倾斜以及局部臂节之间的姿态关系发生变化。对于长臂架、大米数泵车以及长期高强度使用的设备，臂架不断经历周期性加载和卸载。焊接结构、销轴、轴套、液压缸、法兰连接以及支腿系统的长期状态都可能影响臂架整体运动特征。因此，监测系统的目标不是简单增加一个角度传感器，而是建立“支撑基础—车身—回转平台—多节臂架—末端布料—泵送工况”的完整姿态监测链路。
二、混凝土泵车臂架监测的核心问题
1. 正常展开角度与异常倾斜必须分开
泵车第一节臂从低角度升起、第二节臂打开、末节臂向下布料，都是正常受控运动。
因此，不能设置一个类似“倾角超过5°报警”的固定规则判断臂架是否异常。
监测系统应判断的是：
实际角度是否符合当前操作指令和正常构型。
停止动作后是否仍发生非指令性缓慢运动。
相同构型、相似负荷条件下实际姿态是否逐渐偏离历史基准。
2. 泵车底座倾斜会影响所有臂节角度
如果支腿基础发生沉降或者车体产生新的倾斜，即使各个臂架关节本身完全正常，相对于重力方向测得的绝对角度也会整体发生改变。
因此，臂架姿态监测必须同时建立泵车基座或回转平台姿态基准。
3. 臂架属于柔性结构
长臂架全部展开后，在自重、输送管混凝土、风荷载和动态泵送作用下会产生弹性挠曲。
因此液压关节角度保持不变，并不意味着臂架末端空间位置完全不变。
4. 泵送过程会产生周期性摆动
混凝土泵送由主油缸和输送缸周期工作完成，管路内部流动状态及换向会向布料臂传递一定周期性作用。
泵送过程中出现一定范围的动态摆动，与停止泵送后仍存在持续姿态漂移，应采用不同分析方式。
5. 臂架安全还取决于整机稳定性
泵车是否稳定不仅取决于臂架角度，还受到支腿展开方式、地面承载条件、回转方向、臂架工作幅度和整机设计稳定性影响。
因此不能利用一个臂架倾角值替代整机稳定性控制系统。
三、主要监测对象
1. 泵车基座和回转平台姿态
监测整机在支腿支承状态下是否保持稳定，以及作业过程中是否出现新的车身或回转平台倾斜。
2. 第一节臂姿态
第一节臂直接与回转平台和主变幅机构连接，是判断整套臂架主姿态的重要监测位置。
3. 中间臂节姿态
根据泵车臂架节数，在中间关键臂节获取绝对角度，可以分析不同铰接区域之间的运动关系。
4. 末节臂姿态
末节臂更加接近实际布料位置，其变化对末端软管空间位置影响较大。
5. 支腿和支承基础
监测支腿区域是否发生沉降、局部滑移或者基础条件变化。
6. 臂架动态摆动
观察泵送、启停和臂架移动过程中的运动范围及异常冲击事件。
7. 液压及泵送工况
条件允许时接入泵送压力、泵送频率、发动机或动力系统状态、臂架控制状态等参数。
四、建设目标
- 实时或准实时获取混凝土泵车基座及关键臂节姿态。
- 掌握多节布料臂实际展开角度和相对关节变化。
- 识别支腿沉降造成的整车基础姿态变化。
- 分析混凝土泵送过程中臂架周期摆动特征。
- 识别停泵后臂架是否能够恢复稳定状态。
- 发现无操作指令条件下的异常缓慢姿态漂移。
- 比较相同臂架构型下长期姿态是否发生变化。
- 辅助发现液压保持、铰接机构或局部结构异常。
- 记录强风、碰撞、急停及其他特殊事件前后状态。
- 辅助建立泵车臂架长期结构健康档案。
- 为泵车维修、保养和专项检查提供数据依据。
五、总体解决方案
混凝土泵车臂架倾斜监测采用“基座姿态＋多节臂姿态＋关节角关系＋支腿状态＋泵送工况＋动态事件”的总体技术路线。
在泵车回转平台或者能够稳定代表整机基座姿态的刚性位置设置双轴或三轴姿态基准传感器。
根据监测目标，在第一节臂、中间代表臂节和末节臂设置角度监测设备；如果需要重构完整臂架几何构型，则原则上需要获取每一个主要运动臂节的角度信息，或者直接接入泵车原有臂架角度传感器和控制系统数据。
支腿区域通过水平、沉降或者支腿状态信息判断泵车作业基础是否发生变化。
监测平台同步获取泵送开始、停止、臂架移动、回转以及必要的液压和设备运行参数。
形成：
支腿支承 → 整车基座姿态 → 回转角度 → 各节臂姿态 → 泵送动态响应 → 末端布料状态 → 异常识别 → 人工确认 → 维修检查。
六、三级姿态参考体系
1. 地球重力参考
倾角传感器首先获得各安装位置相对于重力方向的绝对姿态。
2. 泵车基座参考
通过回转平台或整机基准传感器获得基座姿态：
βx、βy。
这是判断支腿或地基变化的重要参数。
3. 臂架相对参考
臂架分析不宜只使用绝对角度，还应计算臂节相对于基座以及前一臂节的姿态关系。
这样可以区分：
整个泵车倾斜造成的共同角度变化。
单独某节臂架自身发生的姿态变化。
七、基座倾斜补偿原理
假设某臂节在主要工作平面内测得绝对角度为θi，泵车基座对应方向倾角为β，则简化情况下可得到相对于基座的姿态：
θi,rel ≈ θi - β
如果施工过程中支腿一侧发生沉降，使β发生变化，而θi相对于基座实际没有改变，则多个臂节的绝对角度通常会出现共同方向变化。
因此，平台如果发现：
基座倾角变化＋多个臂节同步变化，首先应检查支腿和地面支承状态。
基座保持稳定＋单个臂节出现新的相对变化，则应优先检查对应臂节、关节、液压系统或传感器安装。
实际多轴空间姿态处理应采用完整坐标转换或旋转矩阵，不能仅依靠单轴角度相减处理所有工作姿态。
八、多节臂关节角分析
对于主要在同一垂直平面运动的简化模型，如果相邻两个臂节绝对姿态分别为θi和θi+1，则其相对角可以近似表示为：
φi = θi+1 - θi
φi可以用于观察某个铰接机构是否保持在预期位置。
例如操作完成后控制手柄已经回到中位，正常情况下对应关节应保持基本稳定。
如果无新的操作指令，但φi仍持续缓慢变化，应检查：
液压缸内泄。
平衡阀或液压锁状态。
销轴及轴套间隙。
结构连接状态。
传感器安装是否松动。
但倾角数据只能提供异常线索，不能单独确定具体液压元件发生故障。
九、臂架末端位置辅助计算
当已知每节臂长度Li以及对应空间姿态时，可以根据运动学模型辅助估算布料臂末端位置。
在简化二维平面模型中：
Xtip = Σ Li × cos(θi)
Ztip = Σ Li × sin(θi)
结合回转平台方位角ψ后，可以进一步转换为三维近似坐标：
X = Xtip × cos(ψ)
Y = Xtip × sin(ψ)
Z = Ztip
该模型主要用于姿态可视化和辅助分析。
真实泵车存在复杂铰接几何、安装偏置、塔架柔性变形、输送管重量和末端软管运动，因此不能把该简化计算结果作为高精度臂架末端空间定位或安全限位依据。
十、支腿沉降与整机倾斜监测
1. 支腿是整套臂架稳定性的基础
即使臂架自身完全正常，如果一个支腿下方地面发生压陷，整个回转平台都会产生新的姿态。
2. 作业前支腿检查
监测系统启用前，应确认支腿按照泵车制造商要求展开，垫板和支承地面满足作业条件。
3. 作业中基座姿态变化
定义作业开始基座角度：
βx0、βy0。
作业过程变化：
Δβx = βx - βx0
Δβy = βy - βy0
如果随着臂架转向某一侧或工作幅度增大，基座出现持续新的不可恢复姿态变化，应及时检查对应方向支腿和支承地面。
4. 支腿沉降直接测量
高风险施工现场如果需要掌握实际支腿竖向变化，应配置位移或高程监测，而不是仅根据整车倾角反推某一个支腿沉降量。
十一、为什么支腿沉降不能仅靠倾角反算
泵车通常具有多个支腿，支承点空间位置不同。
某一方向的基座倾角可能由一个支腿下沉、多个支腿差异变化、地面局部滑移或者车架弹性响应共同形成。
因此，基座倾角适合回答：
“整机支承状态是否发生了新的姿态变化？”
但不能仅凭一个倾角确定：
“右前支腿准确下沉了多少毫米？”
需要确定具体支腿沉降量时，应直接监测支腿或支承基础位移。
十二、混凝土泵送状态下臂架摆动监测
1. 泵送会形成周期性结构响应
混凝土缸周期换向、管路压力变化和混凝土输送会使长臂架产生一定动态运动。
2. 摆动范围
在某一稳定泵送时间窗口内，可以计算某臂节姿态范围：
Rθ = θmax - θmin
该指标可以用于同一泵车相似臂架构型和相似泵送工况之间的趋势比较。
3. 平均姿态
在动态摆动中可以提取窗口平均值：
θmean = (1/n)Σθi
从而区分：
围绕正常中心的动态摆动。
整个姿态中心已经发生新的偏移。
4. 泵送停止后的恢复
停止泵送以后，臂架动态摆动应逐步减弱。
如果停止泵送和停止所有臂架操作后仍持续产生明显姿态漂移，应进行进一步检查。
十三、泵送压力与臂架状态关联
在能够获取泵车控制系统数据的情况下，可以将混凝土泵送压力与臂架动态数据放在同一时间轴。
例如：
Ppump(t) = 泵送压力。
θi(t) = 第i节臂角度。
通过长期积累，可以观察相似臂架构型下：
低泵送负荷时的正常摆动。
高泵送负荷时的正常摆动。
堵管或异常压力事件前后的臂架运动。
需要注意，倾角和加速度变化不能替代泵车自身压力保护和堵管判断系统。
十四、臂架柔性变形监测
布料臂属于长悬臂柔性结构。
全部展开后，即使各液压关节保持固定，臂架自身也可能因重量和工作载荷产生一定弹性挠曲。
因此可以建立：
实际臂节姿态－同构型历史参考姿态＝姿态残差。
记为：
Ri = θmeasured,i - θreference,i
参考值必须来源于相似臂架构型、相似基座状态和可比工况，而不能简单使用一条固定理论角度。
长期观察Ri是否发生系统性漂移，可以作为结构专项检查的辅助线索。
十五、同构型重复性分析
泵车每天可能多次采用类似的臂架构型，例如某一典型高层布料姿态或者水平远距离布料姿态。
平台可以保存常用姿态模板：
C1：低位近距离布料。
C2：中等幅度布料。
C3：大幅度接近水平展开。
C4：高位向下布料。
每次进入相似构型后比较各臂节实际角度、基座姿态和动态波动特征。
这种“同一台泵车自己和自己比较”的方法，比给所有不同品牌、不同米数泵车设置统一角度值更具有诊断意义。
十六、强风条件下臂架监测
1. 臂架风荷载随展开程度变化
完全展开的大米数布料臂迎风面积和结构柔度均明显增加。
2. 不同臂架方向响应不同
臂架与风向之间的夹角会影响实际风荷载。
3. 风中摆动不等于永久变形
强风期间角度和加速度出现较大波动，应首先结合泵车制造商允许作业风速和现场安全要求处理。
4. 风后残余状态
极端风事件或者意外暴露后，应在臂架收回或处于规定检查姿态时进行基准复核。
如果相同参考姿态下长期角度关系发生新的明显变化，应开展结构专项检查。
十七、末端软管与布料操作影响
末端软管具有柔性，并可能受到施工人员牵引、混凝土流动和泵送脉冲影响。
因此末节臂出现短时变化时，需要判断是否与末端软管操作同步。
末端软管姿态不能简单作为最后一节刚性臂架的延伸几何长度使用。
如果项目需要准确掌握布料末端实际位置，应采用针对末端定位设计的测量或视觉技术，而不是仅通过臂架倾角进行推算。
十八、急停与异常事件监测
1. 紧急停止
突然停止泵送或臂架动作可能产生短时动态响应。
2. 外部碰撞
臂架与建筑物、模板、设备等发生意外接触时，三轴加速度可作为事件识别辅助信息。
3. 堵管处理
堵管、反泵、管路处理等特殊状态应记录为独立事件，避免混入普通泵送历史基线。
4. 事件后检查
重点比较：
异常事件前参考姿态。
事件过程中最大运动。
事件结束后同一参考构型姿态。
如果事件后产生新的不可恢复偏差，应安排臂架及相关连接结构检查。
十九、长期疲劳与倾角监测的关系
混凝土泵车臂架长期承受大量循环载荷，因此疲劳属于重要结构问题。
但倾角传感器不能直接测量焊缝疲劳裂纹，也不能通过一个角度变化直接计算结构剩余寿命。
长期姿态监测的作用是发现：
相同构型重复性逐渐降低。
局部臂节相对姿态发生长期漂移。
相同泵送工况下摆动特征明显改变。
异常事件后基准发生改变。
发现这些现象后，应进一步开展焊缝、母材、销轴、轴套、法兰以及其他重点结构的专业检查或无损检测。
二十、多传感器诊断逻辑
1. 基座变化＋全部臂节同步变化
优先检查支腿、地面和整机支承状态。
2. 基座稳定＋一个关节相对角持续变化
优先检查对应关节、液压缸、平衡阀、销轴和传感器安装。
3. 泵送过程中周期摆动、停泵后恢复
更接近运行动态响应特征。
4. 泵送停止后仍持续缓慢下沉
需要排查液压保持和结构状态。
5. 相同构型下摆动逐渐明显增大
应结合泵送压力、支腿、结构连接和机械间隙进一步检查。
6. 加速度出现冲击＋姿态基准永久改变
应检查是否发生机械碰撞或结构损伤。
二十一、监测点布设方案
1. 回转平台基准点
布置一个能够真实代表泵车上装基座姿态的双轴或三轴传感器。
2. 第一节臂
建议作为主要臂架姿态测点之一。
3. 中部代表臂节
长臂架泵车宜增加中部测点，以判断长臂架空间变形是否集中在某个区域。
4. 最末刚性臂节
用于获取末端刚性臂架姿态。
5. 全构型监测
如果目标是构建完整臂架姿态模型，应获取全部主要臂节的实时姿态或读取泵车原有角度传感器数据。
6. 支腿
必要时在高风险施工场地增加支腿位移或沉降监测。
二十二、设备安装要求
1. 不得随意在臂架钻孔和焊接
混凝土泵车臂架属于重要承载焊接结构，不应为了安装倾角终端擅自钻孔、开槽或焊接安装座。
具体安装方式应得到设备制造商、业主或相应技术责任单位确认。
2. 优先采用专用可拆卸夹具
安装支架需要刚度足够，并保证长期使用过程中自身不会发生松动和转动。
3. 避开高应力和关键焊缝区域
传感器及安装件不能干扰关键焊缝检查，也不宜破坏原有防腐层和结构完整性。
4. 避开折叠干涉区域
必须对臂架完全收拢和全部工作姿态进行干涉检查。
设备、天线和支架不得进入臂节折叠间隙。
5. 避开液压管和混凝土输送管
不能影响液压软管、输送管卡、弯管和其他原机设备维护。
6. 考虑高压冲洗和混凝土污染
泵车施工后经常进行高压水清洗，监测设备和连接件需要考虑长期污染和清洁环境。
二十三、实时安全监测系统架构
如果项目目标只是设备健康档案和长期趋势监测，可以采用无线云平台方案。
如果项目目标涉及泵车正在施工时的实时安全提示，则建议采用：
臂架角度传感器 → 本地控制器 → 姿态融合 → 本地异常判断 → 驾驶/操作人员界面 → 数据网关 → 云平台。
实时安全控制链不宜单纯依赖：
传感器 → 公网4G → 远程云服务器 → 再返回设备。
因为公网存在通信延迟、网络中断和覆盖波动，无法天然等同于安全控制总线。
涉及臂架限位、整机稳定控制、动作禁止或安全联锁时，应由泵车制造商的原机安全控制系统或经过专门设计验证的控制系统承担。
二十四、S-CGTS在泵车项目中的应用定位

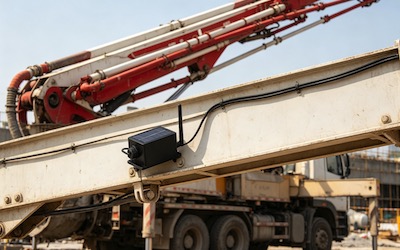

S-CGTS无线倾角监测终端能够获取三轴倾角、三轴加速度、设备温度、电量等数据，并支持4G通信和周期性上传。
其倾角准确度为0.1°，分辨率为0.01°，内部检测频率100 Hz，默认数据上报周期为2小时且可以配置。
这些特性更适合以下任务：
泵车基座长期姿态记录。
非安全联锁用途的代表性臂节姿态趋势。
设备停机检修状态下的姿态基准比较。
明显碰撞和运动事件辅助记录。
长期设备健康档案。
但混凝土泵车工作过程中臂架可能在秒级发生动作，2小时默认上报周期显然不能作为施工实时臂架姿态监控频率。
如果需要秒级甚至更高频率连续臂架姿态反馈，应采用专门的实时角度传感器和本地采集控制系统。
二十五、S-CGTS主要技术参数
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度量程：±1 g。
通信：4G。
协议：TCP。
数据格式：JSON或项目协议。
默认上报周期：2小时，可配置。
唤醒：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
电池：19 Ah锂亚硫酰氯电池。
防护等级：IP67。
工作温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含附件。
设备重量：约250 g，不含项目安装支架。
二十六、动态监测设备配置建议
1. 实时臂节角度传感器
用于每节主要布料臂秒级或更高速度的实际姿态监测。
2. 基座双轴倾斜传感器
用于实时判断支腿支承后泵车基础姿态变化。
3. 回转角传感器
用于确定臂架当前回转方位。
4. 支腿状态信号
接入原车支腿展开状态或根据项目增加独立检测。
5. 液压系统数据
根据OEM接口条件读取臂架液压、泵送压力及控制状态。
6. S-CGTS辅助监测终端
用于长期独立姿态趋势和事件记录。
7. 风速监测
对于大米数泵车、桥梁、高层或风环境复杂现场，可根据项目要求获取现场风速。
二十七、软件平台设计
1. 泵车设备档案
管理车辆编号、品牌型号、臂架米数、臂节数量、出厂时间、工作小时及维保记录。
2. 三维臂架姿态显示
根据各臂节角度和回转角动态显示臂架构型。
3. 基座水平状态
显示车身或回转平台两个方向倾角。
4. 各节臂角度
分别显示第一节、第二节及其他主要臂节的实际姿态。
5. 相邻关节角
计算和显示各臂节之间的相对关节姿态。
6. 泵送工况
在具备接口时显示泵送状态、压力或泵送频率。
7. 动态摆动趋势
显示当前臂架摆动范围和相似工况历史范围。
8. 异常事件记录
记录急停、碰撞、强风、堵管及维修事件。
9. 同构型比较
自动比较同一设备相似臂架姿态下历史监测结果。
10. 维保闭环
异常数据可以关联现场照片、检查结果、维修记录和维修后复测结果。
二十八、异常识别策略
1. 非指令运动识别
操作指令结束后某节臂仍持续缓慢变化，可形成异常趋势提示。
2. 基座漂移识别
作业过程中整机基座姿态持续变化，应首先检查支腿及支承基础。
3. 关节保持异常
基座稳定且相邻臂节之间的角度持续发生非预期变化，应进入对应关节检查流程。
4. 摆动幅度异常
相同构型、相近泵送工况下动态摆动长期明显高于历史水平时，可作为维护筛查信号。
5. 碰撞事件识别
明显加速度冲击后若姿态基准同时改变，应优先开展结构检查。
6. 停泵后残余变化
停止泵送并停止臂架操作后仍形成新的稳定姿态偏移，需要进一步复核。
二十九、预警机制
混凝土泵车臂架不能使用一个固定倾角作为所有泵车的通用安全报警值。
不同品牌、不同臂架米数、不同臂节构型和不同回转方向具有完全不同的正常角度范围。
更合理的预警逻辑应包括：
当前臂架构型是否合理。
基座是否保持稳定。
各臂节是否存在非指令性运动。
相邻臂节关系是否发生异常变化。
相似泵送工况下动态摆动是否明显增大。
异常事件后是否形成残余姿态变化。
涉及整机稳定性、动作限位和危险运动禁止的安全功能，应以泵车原厂安全系统、控制逻辑及制造商技术要求为准。
三十、推荐异常处置流程
监测异常 → 判断当前是否正在操作臂架 → 检查基座姿态 → 核对支腿状态 → 核对当前回转方向和工作幅度 → 检查相邻臂节角度 → 停止动作后观察是否持续变化 → 必要时停止泵送 → 检查液压和机械连接 → 检查臂架焊缝及关键结构 → OEM或专业维修人员复核 → 维修处理 → 相同参考姿态重新测试。
如果现场已经出现支腿明显下沉、臂架异常变形、结构异响、焊缝裂纹、液压失控或者其他明显危险现象，应按照泵车制造商安全规程立即处置，不应等待远程监测系统达到某一数值后再处理。
三十一、项目实施流程
1. 获取泵车型号资料
确认臂架长度、臂节数量、折叠形式、液压系统、控制系统和已有角度传感器。
2. 明确监测目的
区分实时作业安全、长期臂架健康、支腿基础监测还是维保辅助。
3. 确定是否能够读取OEM数据
如果泵车已经具有臂架角度、支腿状态和控制器数据，应优先考虑系统集成，而不是重复安装不必要的传感器。
4. 设计传感器位置
选择基座、第一节臂、中间臂节和末节臂等具有代表性的刚性位置。
5. 设计非破坏式安装结构
确保不影响臂架强度、折叠、输送管和液压系统。
6. 建立基座坐标
统一车体、回转和各臂节的坐标关系。
7. 参考姿态标定
选择若干制造商允许的标准臂架构型，对传感器角度和原车系统进行对应。
8. 空载动作测试
完成展开、回转、折叠等完整动作，检查信号连续性和安装干涉。
9. 泵送状态测试
记录正常泵送期间的姿态及动态波动，建立设备自身正常特征。
10. 建立历史模板
积累多种典型工作幅度和布料姿态，为后续异常比较提供基准。
三十二、运行维护设计
1. 每次维修后检查传感器
臂架拆装、输送管维修和液压维护可能碰撞或改变设备安装状态。
2. 不得无记录重新清零
需要重新标定时应保留旧基准和新基准之间的时间关系。
3. 定期结构检查交叉验证
监测趋势应与臂架焊缝检查、销轴检查、液压系统维护和整机保养相结合。
4. 保留异常事件数据
碰撞、急停、强风、堵管和维修事件应长期保存。
5. 建立设备全生命周期档案
将工作小时、保养维修、结构检查和臂架姿态趋势统一管理。
三十三、方案工程价值
1. 从单臂角度显示升级为多节臂姿态分析
能够了解整套布料臂的真实几何关系，而不仅是某一个传感器数值。
2. 区分支腿问题与臂架问题
通过基座传感器可以判断多个臂节同步变化是否来自整机基础状态。
3. 区分正常操作与异常漂移
臂架主动动作是正常工况，真正需要关注的是没有操作指令情况下仍持续变化。
4. 区分泵送摆动与结构残余变化
通过泵送前、中、后完整过程判断臂架是否能够恢复正常状态。
5. 支持老旧泵车重点筛查
长期同构型比较能够为结构专项检查提供新的数据线索。
6. 支持泵车数字化维保
监测数据可以和工作小时、维修、保养及故障代码共同形成设备健康档案。
三十四、应用场景
混凝土泵车臂架倾斜监测：用于多节布料臂实时或长期姿态监测。
长臂架泵车姿态监测：用于大米数泵车长悬臂工作状态分析。
混凝土泵车支腿沉降监测：用于软土地基、回填土及复杂施工场地作业。
泵车回转平台倾斜监测：用于判断整机支承状态变化。
泵车布料臂在线监测：用于各节臂角度、相对关节姿态和工作构型识别。
泵车臂架异常摆动监测：用于泵送过程中动态状态趋势分析。
老旧混凝土泵车结构监测：用于维修、保养和结构专项检查辅助筛查。
高层建筑混凝土泵送施工：用于长距离、高幅度臂架作业监测。
桥梁混凝土浇筑：用于复杂施工场地泵车布料臂及支腿状态监测。
大型基础混凝土浇筑：用于长时间连续泵送过程结构状态记录。
三十五、标准规范与技术依据
混凝土泵车臂架倾斜、稳定性和运行监测应首先执行泵车制造商操作维护文件，并结合现行混凝土机械国家标准和项目施工安全管理要求。
- GB/T 26409-2022《流动式混凝土泵》。
- GB/T 39757-2021《建筑施工机械与设备 混凝土泵和泵车安全使用规程》。
- GB/T 32542-2016《建筑施工机械与设备 混凝土泵送用布料杆计算原则和稳定性》。
- GB/T 41495-2022《混凝土泵车保养、维修及报废规范》。
- GB/T 13333《混凝土泵》相关现行要求。
- 适用于具体车型的制造商臂架、液压系统、稳定性和安全操作技术资料。
- 施工项目机械设备安全管理制度及泵车专项作业要求。
其中GB/T 39757-2021直接针对混凝土泵和带布料臂流动式混凝土泵的安全使用，正式作业时应优先按照设备制造商要求完成场地选择、泵车支承、臂架展开和泵送操作。
GB/T 32542-2016目前仍为现行布料杆计算原则和稳定性国家标准，同时已经存在修订计划。正式工程技术文件发布时建议再次核对标准最新状态。
在线监测系统属于辅助状态感知手段，不能降低泵车原设计稳定性、安全装置、操作规程、日常检查和定期维护要求。
三十六、典型应用案例（示例）
案例一：某长臂架泵车支腿沉降异常识别
某大型项目使用长臂架泵车连续进行基础混凝土浇筑。泵车作业区域部分地面属于近期回填区域。
项目在回转平台安装基座姿态监测，并在关键臂节获取角度数据。
连续泵送一段时间后，平台发现基座横向角度缓慢变化，同时第一节、中间节和末节臂的绝对角度近似同步偏移。
但相邻臂节之间的相对角度基本保持稳定。
现场检查发现一侧支腿垫板区域出现局部压陷。
这一案例体现出基座姿态传感器对于区分“整机支承变化”和“臂架自身异常”的重要价值。
案例二：某泵车臂架关节保持状态异常
某泵车完成臂架布置后停止操作，正常进行连续混凝土泵送。
监测发现基座姿态稳定，大部分臂节保持稳定，但其中两个相邻臂节之间的相对角度持续缓慢发生变化。
停止泵送以后，这一变化仍然继续。
现场暂停设备并由维修人员检查对应臂架液压系统和连接机构。
监测系统在此过程中并未直接给出“液压缸故障”的结论，而是准确指出需要重点排查的臂架区域。
案例三：正常泵送摆动与结构异常区分
某泵车在大幅度水平布料状态下工作，末端臂节角度曲线存在明显周期波动。
平台将泵送状态和姿态曲线进行时间关联后发现，摆动周期与泵送工作具有明显对应关系。
停止泵送后，动态波动迅速减弱，姿态中心重新恢复原有范围。
系统将该特征记录为该泵车在此类构型下的正常工作响应，而没有把每一次角度峰值都形成结构报警。
案例四：臂架碰撞事件后的姿态复核
某施工现场泵车臂架在移动过程中发生意外外部接触，设备立即停止作业。
系统记录到对应时间明显加速度事件。
现场将臂架调整至历史保存的参考检查构型，对比各臂节角度关系。
其中某一局部区域与历史同构型数据存在明显差异。
项目因此没有直接恢复泵送，而是安排专业人员对臂架结构、焊缝和连接区域开展专项检查。
案例五：老旧泵车同构型长期趋势监测
某施工企业希望对高工作小时泵车建立设备健康档案。
项目每隔一定周期将臂架调整到规定检查姿态，并记录基座及多个臂节角度。
早期多个周期数据具有较好的重复性。
随着运行时间增加，其中一个中间臂节与前后臂节之间的相对姿态逐渐发生稳定偏差。
维护部门将该区域纳入下一次结构和连接机构重点检查范围。
这种应用比在正常施工作业中直接寻找“固定安全倾角”更适合用于泵车长期结构趋势管理。
三十七、常见问题
1. 混凝土泵车臂架倾角怎么监测？
应首先测量泵车基座姿态，再获取各主要臂节绝对角度，并计算相对于基座和相邻臂节的角度关系。需要完整臂架构型时，应获取每个主要运动臂节的角度或接入泵车原有控制系统。
2. 安装一个倾角传感器能监测整套泵车臂架吗？
不能。
泵车属于多关节结构，一个传感器只能获得一个安装位置的姿态。
3. 泵车臂架角度变化是不是危险？
不是。
臂架本来就需要主动改变角度。需要识别的是无操作指令情况下的异常变化、相同构型下的长期偏差以及异常事件后的残余变化。
4. 臂架倾角能直接计算臂架末端位置吗？
可以进行简化运动学估算，但真实位置还受到铰接结构、回转角、塔架弹性变形和末端软管等影响，不能直接作为高精度定位或安全控制依据。
5. 为什么必须监测泵车基座倾角？
因为支腿沉降会让所有臂架绝对角度一起改变。如果没有基座参考，很容易把支承地面问题错误判断成臂架自身问题。
6. 泵送时臂架上下晃正常吗？
一定范围的周期运动可能与泵送动力过程有关，但具体是否正常应与该车型历史数据、当前臂架构型、泵送工况及制造商要求比较。
7. S-CGTS可以直接作为泵车实时安全控制传感器吗？
不建议按这一定位使用。
其4G和低功耗周期上传方式更适合趋势和辅助监测。实时安全控制应采用本地实时传感器、控制器以及满足设备安全要求的系统。
8. 为什么默认2小时上报不适合泵车施工？
因为臂架动作和泵送状态在秒级即可发生变化。实时作业监测需要明显更快的本地采集和数据处理。
9. 监测系统能判断臂架焊缝有没有裂纹吗？
不能直接判断。
姿态长期异常可以帮助筛选重点检查区域，但焊缝裂纹仍需要目视、无损检测等专业方法确认。
10. 泵车倾斜达到多少度必须停止作业？
不能为所有车型设置统一角度。
具体允许状态应执行对应泵车型号制造商技术要求、原机安全系统和现行混凝土泵车安全使用规定。
三十八、参考文献
- S-CGTS无线倾角监测终端产品技术资料。
- GB/T 26409-2022《流动式混凝土泵》。
- GB/T 39757-2021《建筑施工机械与设备 混凝土泵和泵车安全使用规程》。
- GB/T 32542-2016《建筑施工机械与设备 混凝土泵送用布料杆计算原则和稳定性》。
- GB/T 41495-2022《混凝土泵车保养、维修及报废规范》。
- 泵车制造商布料臂、液压系统、支腿、稳定性及安全控制技术文件。
- 混凝土泵车使用说明书、维修手册和结构检查技术资料。
本方案适用于多节臂混凝土泵车、长臂架泵车、大米数泵车以及建筑、桥梁、基础设施工程中使用的流动式混凝土泵布料臂姿态、支腿基础和结构状态辅助监测。
混凝土泵车臂架姿态监测真正需要解决的是“正常主动运动”和“非预期结构变化”的区分。完整系统应同时掌握基座、回转平台、各节臂、泵送状态和支腿支承条件，不能根据单个倾角传感器数值判断整机安全。
S-CGTS无线倾角监测终端可作为独立的长期姿态趋势和异常事件辅助监测设备。如果项目目标涉及泵车作业过程的实时臂架控制、稳定性保护或安全联锁，应采用与泵车OEM控制体系匹配的实时传感和本地安全控制系统。
