一、项目背景与监测需求
露天矿山、砂石骨料矿山、大型土石方工程和矿区剥离运输普遍使用矿用自卸车、非公路宽体自卸车、刚性矿卡以及铰接式自卸车承担大吨位物料运输任务。车辆需要长期往返于装载区、矿山运输道路、坡道、弯道、卸载平台和排土场，工作环境具有载荷大、道路坡度变化频繁、路面不平、粉尘多、冲击振动强以及昼夜连续运行等特点。矿山自卸车与普通道路车辆的一个重要区别，是整车姿态会随着装载质量、物料分布、道路横坡、纵坡、转向、制动、悬架压缩以及车厢举升状态不断变化。
特别是在卸料阶段，车厢由水平状态逐渐举升，大量物料的重心持续向上、向后移动。如果车辆停放区域存在明显横坡、左右轮胎沉陷不一致、物料单侧粘附或者卸料过程中发生偏载，整车侧向稳定状态可能快速恶化。因此，矿山自卸车姿态倾斜监测不能只显示一个“车辆当前倾斜角”。真正有工程价值的系统需要回答：车辆当前是在正常道路坡度上行驶，还是车身正在异常侧倾；车辆是空载还是满载；是否正在转弯；车厢是否已经举升；物料是否发生偏载；左右悬架是否存在明显差异；车辆停车后姿态是否继续变化；以及当前状态是否仍处于具体车型允许工作范围。完整系统应围绕“道路环境—车辆底盘—装载状态—运动状态—车厢举升—卸料状态—异常处置”建立连续数据链路，实现矿用自卸车倾斜监测、矿卡防侧翻辅助监测、卸料安全监测以及运输车辆数字化管理。
二、矿山自卸车姿态监测与普通车辆倾角监测的区别
1. 车辆本身持续运动
车辆加速、制动和转弯都会产生惯性加速度，因此行驶状态下仅依靠重力型倾角传感器得到的瞬时角度，并不一定等于真实道路坡度或车身几何倾斜。
2. 重载和空载状态差异明显
同一辆矿卡在空载和满载情况下，悬架压缩、整车重心高度和道路动态响应均可能不同。
3. 车厢举升会大幅改变重心
卸料时车厢角度逐渐增加，稳定状态与普通行驶阶段完全不同。
4. 矿山道路横坡并不等于车辆异常
车辆行驶在正常设计横坡道路上时会产生稳定侧倾角，因此不能看到车身存在角度就直接形成侧翻报警。
5. 卸料区域通常比运输道路更敏感
排土场、卸矿点和临时卸料平台可能存在地面松软、局部沉降、轮胎陷落和靠近边缘等问题。
6. 动态侧翻风险与速度相关
同样的道路横坡，低速直线通过和高速转弯时整车受力完全不同。
因此真正的矿山运输车辆侧翻预警需要同时获取速度、转向、横向加速度、车辆载荷和底盘姿态等数据。
三、适用车辆类型
1. 刚性非公路矿用自卸车
适用于大型露天矿山使用的刚性车架机械传动或电传动矿用自卸车。
重点监测底盘横滚、纵倾、车厢举升、载荷状态和左右悬架变化。
2. 非公路宽体自卸车
适用于露天矿、砂石骨料矿山、煤矿和大型土石方工程中的宽体矿卡。
重点关注矿山道路横坡、重载转弯、卸料场地和车厢举升过程。
3. 纯电动矿用自卸车
姿态监测逻辑与传统动力车辆基本一致，同时可以接入电驱系统、能量管理、制动回馈和车辆控制器相关状态。
4. 铰接式自卸车
铰接式自卸车的前车架和后车架可以发生相对转向和一定结构运动，因此不能简单把整车作为一个刚性车体处理。
应分别考虑前车架姿态、后车架姿态以及铰接角。
5. 无人驾驶矿卡
可以将姿态、道路坡度、载荷和车厢状态接入矿山无人运输系统，用于路线风险识别和车辆状态管理。
涉及自动驾驶实时安全控制时，应继续由车辆安全控制系统承担，云端监测数据作为辅助信息。
四、矿山运输全过程风险链
矿山自卸车姿态监测应覆盖一个完整运输循环，而不是只监测车辆行驶状态。
建议将一个运输循环划分为：
空载进入装载区 → 装载 → 满载确认 → 重载起步 → 爬坡/下坡 → 弯道运输 → 卸载区进入 → 倒车定位 → 停车稳定 → 举升卸料 → 车厢下降 → 卸料完成 → 空载返程。
不同阶段具有不同的姿态风险，因此平台应首先知道“车辆正在做什么”，再解释倾角数据。
五、装载阶段姿态监测
1. 装载偏心
挖掘机或装载机装料过程中，如果物料长期集中在车厢一侧，车辆左右悬架压缩量和车身横滚姿态可能出现差异。
2. 前后载荷分布
物料过度集中于车厢前部或后部会改变车桥载荷分配。
3. 装载冲击
大型矿石落入车厢会产生明显冲击和瞬态振动。
这类短时冲击不能直接解释为车辆永久倾斜。
4. 装载完成后的稳定姿态
装载结束后可以提取车辆静止状态下的横滚角和纵倾角，并与同类载荷历史数据比较。
如果满载后车辆长期向固定一侧明显偏斜，应检查装载分布、轮胎、悬架和车辆状态。
六、矿卡车身横滚与纵倾监测
建议建立车体工程坐标：
X方向：车辆前进方向。
Y方向：车辆横向。
Z方向：车辆竖向。
定义：
Roll = 车身左右横滚角。
Pitch = 车身前后纵倾角。
矿山自卸车防侧翻监测主要关注Roll，但Pitch同样重要，因为车辆上坡、下坡、装载和卸料都会产生明显纵向姿态变化。
平台应分别保存横滚和纵倾，而不是只显示一个所谓“总倾角”。
七、静态倾角和动态姿态必须区别
车辆静止时，MEMS重力倾角能够较直接地反映底盘相对于重力方向的姿态。
车辆运动后情况不同。
加速时会产生纵向惯性加速度。
制动时会产生反方向惯性加速度。
转弯时会产生横向加速度。
这些动态加速度都会影响仅依靠加速度计推算的倾角。
因此，真正用于矿卡行驶状态实时姿态和侧翻风险分析的系统，应采用具有陀螺仪的IMU，并结合车速、转向角、横向加速度等数据进行姿态融合。
S-CGTS一类重力参考低功耗倾角终端更适合停车、低动态、卸料准备状态以及长期姿态趋势监测，而不宜单独承担高速行驶状态的实时防侧翻控制。
八、矿山道路横坡监测
1. 道路本身存在横坡
矿区运输道路为了排水和道路设计可能具有一定横坡。
车辆经过时产生稳定横滚并不一定代表悬架或车辆发生故障。
2. 建立道路坡度地图
如果车辆具有GNSS定位，可以长期积累每个路段的稳定姿态数据。
同一位置大量车辆反复出现类似横滚，可以辅助形成矿山道路横坡数字地图。
3. 突然变化区域
同一路段历史姿态长期稳定，而近期多辆车辆均出现更大横滚，可以排查道路沉陷、冲沟或路肩变化。
4. 单车异常
同一位置其他车辆姿态正常，只有某一辆车持续明显偏斜，则更应检查车辆本身。
九、矿山坡道纵倾监测
矿山运输线路通常存在长距离爬坡和下坡。
纵向坡度可以通过稳定低动态状态下的Pitch辅助识别，但行驶过程中应结合IMU和GNSS高程或道路地图。
平台可以统计：
不同坡道路段车辆重载上坡姿态。
空载下坡姿态。
制动状态。
速度变化。
车辆是否在规定运输路径运行。
对于纯电动矿卡，还可以进一步结合坡道和能耗数据分析运行效率，但不应把能效分析和安全倾斜判断混为一个指标。
十、弯道侧翻风险监测
矿山车辆在弯道行驶时，稳定性不仅由道路横坡决定。
横向动态作用与车速和转弯半径密切相关。
简化理解可表示为：
ay ≈ v² / R
其中：
ay为横向加速度。
v为车辆速度。
R为转弯半径。
同一个弯道，如果车辆速度提高，横向动态作用会明显增加。
因此“矿卡防侧翻监测”不能仅做车身倾角报警，应至少综合：
车速。
横滚角。
横滚角速度。
横向加速度。
转向角。
车辆载荷。
道路位置。
车厢状态。
十一、车身横滚角速度监测
除了当前Roll，还应关注横滚变化速度：
ωroll = [Roll(t2) - Roll(t1)] / (t2 - t1)
车辆经过缓慢横坡形成稳定侧倾，与短时间快速产生较大Roll变化，属于完全不同的动态状态。
快速横滚可能与急转向、道路坑槽、单轮落坑、侧面碰撞或者悬架突然变化有关。
实际车辆动态安全系统宜直接使用IMU陀螺仪获得角速度，而不是通过低频远程数据差分代替实时传感器。
十二、轮胎与悬架状态对姿态的影响
1. 左右轮胎状态差异
轮胎气压、磨损、损伤和轮胎尺寸差异可能影响车辆静态高度和动态响应。
2. 悬架压力差异
大型刚性矿卡通常可以利用悬架压力等数据辅助判断载荷分布。
3. 偏载识别
如果满载静止状态下：
车身持续向一侧倾斜＋对应悬架负荷明显偏高，
则更有理由检查物料偏载或车辆悬架。
4. 不能仅用车身倾角诊断悬架
姿态异常只是结果之一。真正确定悬架故障仍应结合压力、温度、行程和设备检修。
十三、卸料场地是姿态监测的重点区域
矿山自卸车发生严重侧翻风险时，卸料阶段尤其值得单独管理。
车辆驶入卸料场后应从“运输模式”切换到“卸料监测模式”。
系统重点确认：
车辆是否已经停止。
当前横向倾斜是否稳定。
纵向坡度是否符合具体车辆卸料要求。
轮胎或支承地面是否稳定。
车辆是否位于允许卸料区域。
车厢是否开始举升。
物料是否能够正常滑落。
不应把运输道路上的普通倾角阈值直接复制到举升卸料阶段。
十四、车厢举升角度监测
定义车厢相对于车架的举升角：
φdump
在卸料过程中：
φdump = 0°附近表示车厢处于运输位置。
随着液压举升，φdump逐渐增加。
车厢角度越大，物料及车厢整体重心位置发生越明显变化。
因此平台应将底盘Roll、Pitch和φdump放在同一时间轴。
典型数据逻辑为：
底盘姿态稳定 → 开始举升 → 车厢角度增加 → 物料下滑 → 整车姿态变化 → 卸料完成 → 车厢下降。
十五、为什么举升状态不能只看底盘倾角
同样的2°车身横滚，如果车厢完全落下和车厢已经高举，其整车重心状态并不相同。
因此，矿用自卸车卸料安全监测必须知道：
车厢角度。
剩余载荷。
左右偏载。
车身横滚。
地面状态。
风环境。
具体车型稳定性设计。
不能只根据某一个倾角值建立所有举升阶段统一安全边界。
十六、粘料和偏载专项识别
煤、湿土、黏土以及含水率较高的矿物可能粘附在车厢内部。
正常卸料时物料应随着车厢举升逐渐向后滑落。
但如果物料大量粘在车厢一侧，会形成明显非对称载荷。
这时即使卸料前车辆处于较平整地面，随着车厢升高，单侧偏载产生的影响也可能进一步增加。
可以结合以下数据识别异常：
车厢举升角持续增加。
车辆Roll逐步向固定一侧变化。
左右悬架负荷差异增加。
卸载质量变化与正常历史模式不一致。
视频中物料未正常下落。
出现这种状态时应按照设备制造商及矿山卸料安全制度处置，不宜继续通过反复冲击、快速动作等方式强制卸料。
十七、突然脱料事件
粘附物料可能在车厢达到较高角度后突然整体滑落。
瞬间载荷重新分布可能造成车身和车厢明显动态响应。
因此系统应区分：
缓慢稳定卸料。
物料突然滑落。
单侧粘料后突然释放。
车厢或车辆发生机械冲击。
这类快速过程适合使用本地IMU进行动态记录。
低功耗远程倾角设备可以保留事件前后姿态，但不能替代专业动态数据采集系统。
十八、卸料位置地面沉降监测
排土场和临时卸料区经过大量重载矿卡反复碾压，局部地面状态可能持续变化。
一辆车停车后如果：
车辆没有动作。
车厢尚未举升。
但Roll持续向一个方向缓慢增加。
应优先检查轮胎下方是否发生压陷、路肩变形或者卸料区域局部失稳。
对于固定高频卸料点，还可以通过GNSS、地面形变监测或现场雷达/测量技术监测卸料平台状态。
十九、排土场边缘风险管理
车辆靠近排土场边缘倒车卸料时，风险不仅来自车身倾角，还涉及挡土设施、道路边缘稳定和车辆定位。
可以将GNSS定位、倒车方向、车速、车身姿态和卸料状态进行联合管理。
监测系统可以辅助识别车辆是否进入指定卸载区，但不应以普通GNSS或倾角终端替代矿山现场要求的挡车设施、指挥管理和安全距离控制。
二十、铰接式自卸车姿态监测
铰接式自卸车与刚性矿卡应采用不同的姿态模型。
建议分别设置：
前车架Roll/Pitch。
后车架Roll/Pitch。
转向铰接角δ。
必要的前后车架相对滚转信息。
在复杂地形上，前车架和后车架可能处于不同坡面。
此时只安装一个倾角传感器无法代表整车姿态。
特别是在转弯、坡地和举升卸料状态下，应将铰接角、车速、后车架姿态和车厢举升角联合分析。
二十一、车辆载荷与姿态联合分析
1. 空载基准
可积累车辆在平整区域空载静止状态下的长期姿态。
2. 满载基准
比较相似装载质量下车体姿态和悬架状态。
3. 超载
载荷超过设备允许范围属于独立安全问题，不能因为倾角仍然正常就认为车辆处于安全状态。
4. 偏载
总载荷没有超限，也可能因为左右分布严重不均形成异常姿态。
5. 载荷变化模型
有条件时平台可建立：
姿态 = f(载荷，速度，道路位置，转向，车厢状态)
使同一辆矿卡能够基于自身历史运行数据进行异常比较。
二十二、车辆姿态与GNSS轨迹联合应用
如果矿卡接入GNSS定位，可以将每次姿态异常精确关联到矿山运输道路位置。
例如连续统计发现：
大量车辆经过某弯道均产生明显横滚。
多辆车在某一路段均出现剧烈姿态冲击。
某段道路雨后出现新的持续横坡变化。
同一卸料点多辆车辆出现明显侧倾。
这些数据不仅可以用于车辆管理，还能够反向评价矿山道路质量。
最终形成“车感知道路”的矿山运输道路状态监测模式。
二十三、矿山道路数字姿态地图
将大量矿卡历史轨迹按照道路里程进行网格化，可以统计每个路段：
平均Roll。
平均Pitch。
横滚变化速度。
垂向冲击。
异常事件数量。
车辆平均速度。
通过长期比较，可以识别运输道路的：
横坡变化。
坑洼。
波浪路面。
沉陷。
弯道异常。
雨后路况恶化。
这种功能使矿山自卸车倾斜监测从“单车安全监测”进一步扩展为“矿山道路运维数据源”。

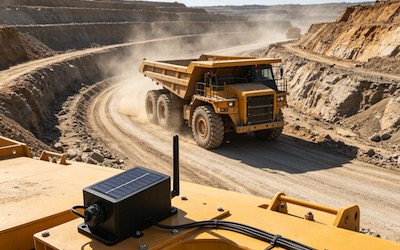

二十四、S-CGTS在矿山自卸车项目中的合理定位
S-CGTS无线倾角监测终端可以获取三轴姿态、三轴加速度、温度、电量等信息，并通过4G进行数据上传。
在矿山自卸车项目中，更适合以下用途：
车辆停车状态姿态记录。
卸料前底盘稳定性辅助检查。
固定卸料区域长期姿态趋势监测。
车辆维修前后底盘姿态比较。
明显撞击或异常运动事件辅助记录。
低动态工况的车身倾角趋势。
矿车数字化资产管理。
但车辆正常运输、转弯、制动以及卸料过程中真正的实时防侧翻属于动态安全任务，应使用本地IMU、安全控制器以及车辆CAN数据进行计算。
二十五、S-CGTS主要参数及应用边界
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
加速度：±1 g。
通信方式：4G。
传输协议：TCP。
默认上报周期：2小时，可配置。
防护等级：IP67。
工作温度：-30℃至+60℃。
S-CGTS内部100 Hz检测能力不能理解为能够通过4G持续提供100 Hz矿卡动态姿态数据。
同样，±1 g加速度主要可以作为辅助运动信息，不应直接将其定位为矿用车辆专业动态稳定控制IMU。
矿卡行驶安全和侧翻实时预警通常需要具有陀螺仪、更高动态范围、更高连续采样能力和确定性本地通信的专用惯性传感系统。
二十六、实时矿卡姿态监测硬件配置
1. 六轴或更高规格IMU
获取三轴加速度和三轴角速度，通过姿态融合获得动态Roll和Pitch。
2. 车厢举升角传感器
实时获取车厢相对于车架的举升角度。
3. 车速数据
从车辆CAN或轮速系统获取。
4. 转向角
用于分析弯道横向动态风险。
5. 载荷数据
接入车辆载重系统或悬架压力。
6. 左右悬架信息
用于辅助分析偏载和车辆底盘状态。
7. GNSS定位
建立道路位置和车辆姿态关联。
8. S-CGTS辅助终端
可作为独立趋势和远程数据源，而不是替代原车实时姿态系统。
二十七、车辆CAN与数据接口设计
矿山自卸车实时监测宜优先读取车辆已经存在的数据，而不是重复增加大量传感器。
可根据OEM开放条件接入：
车辆速度。
转向角。
制动状态。
档位。
车厢举升状态。
举升角度。
载荷。
悬架压力。
发动机或电驱状态。
故障代码。
对于CAN/J1939或制造商专有数据，需要通过经过授权的车辆网关读取。
S-CGTS产品本身确认的是4G、TCP和JSON等通信能力，不应直接宣称其原生支持车辆CAN或J1939。
二十八、侧翻风险指标设计思路
矿山自卸车防侧翻不能使用一个固定Roll角覆盖所有车辆和工况。
更加合理的风险模型可以综合：
Roll。
Roll Rate。
横向加速度ay。
车速v。
转向角δ。
载荷W。
车厢举升角φdump。
道路位置。
悬架或轮荷信息。
对于配置左右轮荷或悬架载荷传感的车辆，还可以构建类似载荷转移指标：
LTR = (FR - FL) / (FR + FL)
其中FR、FL表示车辆左右侧经过工程定义后的支承载荷。
LTR只适用于具有可靠轮荷或悬架载荷数据并完成具体车辆模型标定的系统，不能根据一个倾角传感器自行推算。
二十九、卸料状态独立风险模型
运输状态和卸料状态建议使用两套不同的风险规则。
运输模式主要输入：
车速＋横滚＋横滚角速度＋横向加速度＋转向＋载荷＋道路位置。
卸料模式主要输入：
静态Roll＋静态Pitch＋车厢举升角＋载荷变化＋左右悬架＋卸料区域＋地面变化。
如果系统检测到车厢已经开始举升，应自动进入卸料分析模式，而不是继续执行普通道路侧翻算法。
三十、本地安全控制与云端监测分工
矿山自卸车属于大型移动机械，车辆姿态可能在很短时间内发生变化。
因此真正涉及驾驶员即时报警、限制车厢继续举升或者车辆安全控制的功能，应在车辆本地完成。
推荐架构：
IMU/CAN/载荷传感器 → 车载控制器 → 实时姿态融合 → 风险判断 → 驾驶室报警或OEM控制。
同时：
车载控制器/网关 → 4G/5G/矿区网络 → 云平台 → 车队统计与历史分析。
不能把：
传感器 → 公网4G → 云服务器 → 返回车辆
作为唯一的实时防侧翻安全链路。
三十一、矿山通信环境设计
露天矿区通常具有专网、4G、5G或者矿山无线网络，但采坑深部、边坡遮挡区域和偏远道路仍可能出现通信盲区。
因此车辆实时安全判断必须具备脱网运行能力。
通信中断期间：
车辆本地安全监测继续运行。
历史数据本地缓存。
网络恢复后完成补传。
云端不得把“车辆暂时离线”直接解释为“车辆姿态安全”。
三十二、矿山环境下设备安装要求
1. 安装位置必须代表车架
底盘倾角设备应固定在主车架或具有可靠刚性关系的位置。
不能安装在驾驶室装饰件、货箱、薄护板或容易独立振动的附件上作为车架姿态基准。
2. 车厢倾角单独设置
如果需要测量车厢举升角，传感器应安装于车厢或直接读取原车举升角信号，与底盘传感器分开。
3. 防冲击
矿区车辆振动和冲击远大于固定结构监测环境，安装支架需要充分考虑机械强度和防松。
4. 防泥浆和高压清洗
设备位置应避开长期泥浆堆积和直接高压冲洗区域。
5. 不影响车辆维修
传感器和线缆不能妨碍悬架、举升液压、车桥和电气系统日常检修。
三十三、IP67在矿卡场景中的正确理解
IP67代表特定条件下的外壳防尘和防水能力，但并不自动等同于矿用车辆环境中的全部可靠性要求。
矿山自卸车还可能长期经历：
强机械冲击。
高频振动。
泥水飞溅。
高压冲洗。
高低温循环。
油污。
粉尘。
车辆电源浪涌。
因此正式车载产品还应按照实际项目验证机械振动、冲击、电气、电磁兼容和环境适应能力。
三十四、软件平台功能设计
1. 矿区车辆地图
按照矿卡编号显示车辆实时位置、运输状态和姿态异常。
2. 运输循环识别
自动区分装载、重载运输、卸料和空载返程。
3. 车身横滚和纵倾
显示Roll、Pitch及长期趋势。
4. 车厢举升角
显示卸料阶段车厢实时举升过程。
5. 载荷数据
显示当前载重以及左右载荷差异。
6. 弯道事件
保存高横向加速度、高横滚速率和急转向事件。
7. 卸料异常
识别车厢高举状态下底盘姿态持续恶化等异常组合。
8. 道路热点图
统计不同路段姿态冲击和横滚异常频次。
9. 车辆健康档案
记录轮胎、悬架、车架、举升系统及历次维修。
10. 驾驶行为关联
根据授权和项目需求，将车速、转弯、制动与异常姿态事件联合分析。
三十五、矿区道路异常自动筛选
平台可以按照同一路段统计不同车辆数据。
若多车同时出现异常：
更可能需要检查道路。
若只有一车异常：
更可能需要检查车辆或驾驶工况。
若只有重载车辆异常：
应考虑道路承载、悬架和载荷因素。
若雨后异常显著增加：
应检查路基排水、泥泞和局部沉陷。
这种“多车交叉验证”是矿山自卸车在线姿态监测区别于普通单车倾角报警的重要应用价值。
三十六、无人驾驶矿卡应用
无人驾驶矿山可以将姿态监测结果作为车辆状态和道路状态数据源。
例如：
道路某坐标连续出现高横滚变化。
卸料点车辆静止姿态持续异常。
某台无人矿卡在同一路线上的横滚明显高于其他车辆。
可以向调度系统、道路维护系统和车辆健康管理系统提供信息。
但涉及自动减速、路线重规划、禁止举升或者车辆紧急控制的功能，应经过自动驾驶安全架构和整车制造商验证，不能直接由普通云端倾角告警控制车辆。
三十七、预警逻辑设计
矿山自卸车倾斜预警不能采用一个适用于全部吨位和车型的固定角度。
建议采用分场景规则。
1. 静止异常
车辆静止、车厢未举升，但姿态持续单方向变化，应检查地面和车辆。
2. 道路行驶异常
横滚、横向加速度、转向和速度联合判断。
3. 卸料准备异常
车辆未达到OEM规定的允许卸料姿态时形成提示。
4. 举升过程异常
随着车厢角度增加，车辆横滚持续向不利方向加速发展，应进入高等级检查逻辑。
5. 偏载异常
左右悬架负荷差异和车身倾斜长期同时存在。
6. 事件后残余异常
车辆经历强冲击后，回到平整场地仍保持新的姿态偏差，应检查悬架、轮胎和车架。
具体限制值和安全动作必须由车辆制造商、矿山车辆管理制度及具体车型技术文件确定。
三十八、推荐异常处置流程
姿态异常 → 判断车辆当前运输阶段 → 核对车速和转向 → 核对载荷 → 判断车厢是否举升 → 检查横滚变化速度 → 检查左右悬架和轮胎 → 核对GNSS道路位置 → 判断同路段其他车辆是否异常 → 现场检查道路或卸料区域 → 车辆维修检查 → 平整场地姿态复测 → 恢复运行。
如果正在举升卸料过程中出现明显侧倾、地面沉陷、物料单侧粘附或其他现场异常，应按照车辆制造商及矿山作业规程立即处置，而不能等待远程平台达到某个统一报警角度。
三十九、项目实施方案
1. 车辆分类
按照刚性矿卡、宽体车、铰接式、纯电动车分别建立车型档案。
2. 获取OEM资料
明确车型尺寸、载荷、车厢举升、CAN数据以及已有姿态和载重系统。
3. 明确应用目标
区分停车姿态监测、卸料安全辅助、动态侧翻预警、道路质量监测还是车队数字化管理。
4. 设计传感器方案
动态任务优先配置IMU，低动态长期任务可配置S-CGTS等无线倾角终端。
5. 完成车辆坐标标定
统一车头、左侧、右侧以及传感器正负方向。
6. 平整场地零状态测试
在经过确认的水平区域建立车辆静态姿态参考。
7. 空载道路测试
采集矿区典型道路和弯道数据。
8. 满载道路测试
比较重载后的正常姿态范围。
9. 标准卸料测试
采集从车厢开始举升到完全下降的完整正常曲线。
10. 平台模型建立
逐渐形成不同车辆、道路和工况的正常数据范围。
四十、系统验收重点
车辆姿态监测项目验收不应只检查“页面有没有角度”。
建议至少验证：
传感器安装方向正确。
车辆坐标转换正确。
平整场地角度重复性。
动态IMU数据完整性。
车速和CAN时间同步。
车厢举升角正确。
GNSS轨迹正确。
网络中断时本地安全功能正常。
历史数据缓存及补传正常。
异常事件可正确回放。
设备维修或传感器更换后可以追溯基准。
四十一、方案工程价值
1. 从“车身歪不歪”升级为完整运输工况分析
真正解释倾斜发生在装载、运输、转弯还是卸料阶段。
2. 提升矿用自卸车卸料安全监测能力
将车厢举升角、车身姿态和载荷变化放在同一分析体系。
3. 辅助矿卡防侧翻
通过IMU、车速、横向加速度、转向和载荷形成多参数风险识别。
4. 支持偏载检测
装载完成后可以通过姿态与悬架数据辅助筛选严重左右偏载车辆。
5. 车辆反向监测矿山道路
利用全车队历史姿态和冲击数据发现矿区道路沉陷、坑洼和异常横坡。
6. 支持矿山车队预测性维护
长期姿态异常可以与轮胎、悬架、车架和举升系统维修记录关联。
7. 支持无人矿山
姿态数据能够成为无人运输车辆状态和道路数字化的重要数据源。
四十二、应用场景
矿山自卸车姿态倾斜监测：用于大型露天矿运输车辆车身横滚、纵倾和运行状态监测。
非公路矿用自卸车防侧翻监测：用于运输道路弯道、横坡和动态侧倾风险辅助识别。
宽体矿用自卸车姿态监测：用于砂石矿、煤矿和大型露天矿宽体车辆数字化管理。
矿卡卸料安全监测：用于车厢举升、车身倾斜和卸料场地稳定性联合监测。
矿用自卸车偏载监测：用于装载完成后的左右载荷分布辅助识别。
排土场车辆监测：用于卸料区地面沉陷和车身异常侧倾发现。
矿山道路状态监测：通过大量矿卡姿态数据识别道路坑洼、横坡和沉陷。
铰接式自卸车姿态监测：用于前后车架和铰接状态联合分析。
纯电动矿卡监测：用于新能源矿用车辆姿态、运行状态和车队数字化管理。
无人驾驶矿卡：用于自动运输车辆姿态感知和道路风险数据输入。
四十三、标准规范与技术依据
矿山自卸车姿态监测应结合具体车型、传动方式、车辆吨位、矿山安全制度及制造商技术文件执行。
- GB/T 25684.1-2021《土方机械 安全 第1部分：通用要求》。
- GB/T 25684.6-2021《土方机械 安全 第6部分：自卸车的要求》。
- GB/T 35195-2017《土方机械 非公路机械传动矿用自卸车 技术条件》。
- GB/T 35193-2017《土方机械 非公路机械传动矿用自卸车 试验方法》。
- GB/T 35196-2017《土方机械 非公路电传动矿用自卸车 技术条件》。
- GB/T 35197-2017《土方机械 非公路电传动矿用自卸车 试验方法》。
- GB/T 45048-2024《土方机械 纯电动非公路宽体自卸车 技术要求》。
- GB/T 45050-2024《土方机械 纯电动非公路宽体自卸车 试验方法》。
- GB/T 45054-2024《土方机械 纯电动非公路矿用自卸车 试验方法》。
- GB/T 14781-2023《土方机械 轮式机器 转向要求》。
- 适用于具体矿山的露天矿山运输道路、车辆运行和安全生产管理制度。
- 车辆制造商整车、车厢举升、悬架、载荷、制动及安全控制技术文件。
其中GB/T 25684.6-2021针对自卸车安全要求，GB/T 35195-2017和GB/T 35196-2017分别覆盖机械传动和电传动非公路矿用自卸车技术条件。
新能源矿山车辆快速发展后，纯电动非公路宽体自卸车和纯电动矿用自卸车已经形成新的国家标准体系，因此新能源矿卡项目不宜只沿用传统柴油矿卡技术文件。
任何车辆允许横坡、纵坡、举升条件、载荷范围、转弯速度以及车辆稳定性控制值，都应以具体车型制造商资料和矿山批准的运行规则为依据，不能由倾角终端厂家设置一个通用角度覆盖全部矿用自卸车。
四十四、典型应用案例（示例）
案例一：某露天矿宽体矿卡卸料场侧倾趋势监测
某露天矿使用大量宽体矿用自卸车运输剥离土石方，排土场每天存在大量车辆重复卸料。
项目在车辆安装车身姿态和车厢举升监测，并接入GNSS位置。
系统运行一段时间后发现，多辆车辆在同一个卸料区域停车后，车身均逐渐向右侧产生小幅姿态变化。
由于异常不仅出现在单车，而是在相同位置重复发生，项目将排查重点从车辆转向卸料场地面。
现场检查发现该区域长期重载碾压后局部地基发生软化和沉陷。
通过全车队姿态数据，系统实现了由车辆监测反向发现排土场地面风险。
案例二：矿卡车厢举升过程物料单侧粘附识别
某矿山雨季运输含水率较高的黏性物料。
车辆进入卸载区时底盘姿态正常。
随着车厢逐步举升，系统发现车辆横滚不断向左侧发展，同时左右悬架状态差异增加。
现场确认车厢右侧物料已经下落，而左侧仍存在明显粘料。
项目停止继续采用异常卸料动作，并按照车辆作业规程处理残余物料。
这个案例说明，矿卡卸料监测最重要的并不是卸料前的一个倾角，而是车厢举升过程中底盘姿态和载荷分布是否同步发生不利变化。
案例三：矿山弯道路段动态侧倾风险筛查
某露天矿重载下坡线路包含一个连续弯道。
车队平台将车辆速度、横向加速度、车身Roll和GNSS位置进行统计。
分析发现，大部分车辆在该弯道均存在一定正常横滚，但少数车辆以较高速度通过时横滚角速度和横向加速度明显增大。
矿山随后针对该路段优化限速和道路管理，并对高频异常车辆开展驾驶行为和车辆状态检查。
该模式比设置简单“倾角超过某值报警”更能识别真实动态风险。
案例四：某矿卡悬架异常的长期姿态筛查
某刚性矿用自卸车在不同装载区和不同道路位置均持续表现出向同一侧的静态姿态偏差。
其他同型号车辆在相同道路没有出现类似趋势。
平台排除道路横坡后，将车辆列入专项检查。
维护人员进一步检查左右轮胎、悬架及相关结构。
姿态监测在该应用中不是直接诊断具体零部件故障，而是通过跨路线重复异常筛选真正需要优先检修的车辆。
案例五：纯电动宽体矿卡运输道路数字化监测
某绿色矿山逐步使用纯电动非公路宽体自卸车，并建设统一车队管理平台。
车辆将GNSS、IMU、车速和载荷数据持续上传。
系统按照道路位置统计车身Roll、Pitch和垂向冲击。
雨季后，某一路段多辆车的纵倾和冲击数据均明显区别于历史水平。
道路维护人员检查后发现路面已经形成较明显车辙和局部坑槽。
矿卡姿态数据由此不仅用于车辆侧翻辅助监测，也成为矿山道路数字化维护的数据来源。
案例六：铰接式自卸车复杂地形姿态监测
某采石场使用铰接式自卸车运输物料，部分道路地形起伏较大。
车辆分别采集前车架、后车架姿态及铰接角。
在部分复杂路段，前后车架出现明显不同的横滚状态，但属于车辆适应地形形成的正常结构运动。
如果只安装一个底盘传感器，很容易无法解释整车真实状态。
通过前后车架联合监测，可以更准确地区分正常铰接适应和异常姿态事件。
四十五、常见问题
1. 矿山自卸车为什么要监测横滚角和纵倾角？
横滚主要反映车辆左右侧倾状态，纵倾反映上下坡、加减速以及前后姿态。矿卡运输环境同时存在坡道、弯道和卸料，因此两个方向都需要保留。
2. 矿卡车身倾斜多少度会侧翻？
不能仅根据一个角度判断。
车辆侧翻还与车型、重心高度、载荷、车速、转弯半径、道路横坡、悬架状态和车厢是否举升有关。具体控制值必须来自车辆制造商及矿山安全规则。
3. 矿用自卸车倾角传感器能直接用于防侧翻吗？
静态倾角可以作为重要输入，但动态防侧翻需要IMU、车速、横向加速度、转向和载荷等信息共同判断。
4. 为什么行驶中的倾角不能只用普通加速度型倾角传感器？
因为车辆转弯、加速和制动产生的动态加速度会与重力叠加，使单纯依赖重力估算的角度受到干扰。动态车辆应采用陀螺仪和加速度融合的IMU。
5. 为什么矿卡卸料阶段风险更高？
车厢举升后整车重心发生明显变化，如果同时存在横坡、地面沉陷或者物料单侧粘附，车辆稳定状态会进一步恶化。
6. 如何判断矿卡是不是装偏了？
可以综合满载静态车身姿态、左右悬架压力或轮荷、载重数据以及装载图像判断，不能只看一个倾角。
7. 车厢举升角需要单独测吗？
建议获取。
因为相同底盘倾角在车厢落下和高举状态下的车辆稳定条件不同。可以读取车辆原有举升角信号，也可以根据项目配置独立角度传感器。
8. S-CGTS适合矿卡吗？
适合低动态姿态趋势、停车和卸料准备状态、异常事件记录以及远程车队管理等辅助应用。
如果目标是高速行驶和转弯过程的实时防侧翻，应采用专用车载IMU和本地安全控制系统。
9. 能不能用矿卡监测道路好不好？
可以。
结合GNSS后，多辆车辆反复通过同一路段形成的Roll、Pitch和冲击数据可以用于筛选道路坑洼、横坡变化和沉陷位置。
10. 无人驾驶矿卡也需要姿态监测吗？
需要。姿态数据不仅用于车辆状态，还可以帮助自动运输系统识别道路风险。但涉及车辆自动控制的算法必须进入经过验证的无人驾驶安全体系。
四十六、参考文献
- S-CGTS无线倾角监测终端产品技术资料。
- GB/T 25684.1-2021《土方机械 安全 第1部分：通用要求》。
- GB/T 25684.6-2021《土方机械 安全 第6部分：自卸车的要求》。
- GB/T 35195-2017《土方机械 非公路机械传动矿用自卸车 技术条件》。
- GB/T 35193-2017《土方机械 非公路机械传动矿用自卸车 试验方法》。
- GB/T 35196-2017《土方机械 非公路电传动矿用自卸车 技术条件》。
- GB/T 35197-2017《土方机械 非公路电传动矿用自卸车 试验方法》。
- GB/T 45048-2024《土方机械 纯电动非公路宽体自卸车 技术要求》。
- GB/T 45050-2024《土方机械 纯电动非公路宽体自卸车 试验方法》。
- GB/T 45054-2024《土方机械 纯电动非公路矿用自卸车 试验方法》。
- GB/T 14781-2023《土方机械 轮式机器 转向要求》。
- 具体矿用自卸车制造商整车安全、车厢举升、载荷、悬架、制动和运行技术文件。
本方案适用于刚性非公路矿用自卸车、机械传动矿卡、电传动矿卡、非公路宽体自卸车、纯电动矿用自卸车、铰接式自卸车以及无人驾驶矿山运输车辆的姿态、倾斜、卸料和运行状态辅助监测。
矿山自卸车姿态监测真正需要解决的不是“车现在歪了几度”，而是判断这种姿态产生于道路正常横坡、动态转弯、装载偏心、车辆自身异常，还是车厢举升后正在形成的不稳定状态。只有将横滚、纵倾、速度、横向加速度、转向、载荷、车厢举升和车辆位置放到同一个工况模型中，矿用自卸车倾斜数据才能真正用于矿卡防侧翻、卸料安全和矿山运输车辆数字化管理。
S-CGTS无线倾角终端可以承担独立低动态姿态趋势、停车状态、卸料前基准以及远程设备管理等辅助任务。对于矿卡高速运输、急转弯、制动和举升过程中的实时动态安全监测，应采用具有陀螺仪的专业车载IMU、车辆CAN数据和本地控制器构成实时安全系统。
