一、项目背景与行业痛点
海上钻井平台是海洋油气勘探开发的重要作业设施，长期处于风、浪、流、潮汐、海床条件以及钻井载荷共同作用的复杂环境中。根据平台结构和作业方式不同，主要包括固定式钻井平台、自升式钻井平台、半潜式钻井平台和钻井船等类型。海上平台的姿态变化具有明显的多源性。固定式平台发生长期倾斜，可能与桩基变形、海床冲刷、导管架结构状态或上部组块变形有关；自升式钻井平台发生倾斜，可能与桩腿贯入差异、预压载过程、桩靴基础、升降系统及海床承载条件有关；半潜式钻井平台和钻井船则会随着波浪持续产生横摇、纵摇和升沉，其动态运动本身就是正常海况响应的一部分。因此，海上钻井平台姿态倾斜监测不能简单采用“实时倾角超过某个固定值即判断异常”的方式。不同平台类型、不同作业阶段以及不同海况下，同一个角度数值可能代表完全不同的工程意义。
对于自升式钻井平台，在插桩、预压载、升船、调平及长期钻井作业过程中，需要重点回答各桩腿是否发生差异贯入、平台是否保持稳定水平状态以及某条桩腿是否出现异常下沉趋势。对于半潜式钻井平台和钻井船，则需要将平台横摇Roll、纵摇Pitch、升沉Heave、艏摇Yaw及水平位置变化与风浪流、压载、系泊或动力定位状态进行联合分析，区分正常周期运动和异常平均姿态偏移。与此同时，钻井井架、钻台、隔水管、伸缩节、升沉补偿系统等设备也会受到平台姿态变化影响。只监测平台本体而不关联钻井作业状态，很难形成完整的工程判断。海上钻井平台另一个突出问题是环境和设备适用性。普通工业防护等级并不等同于海洋环境认证，IP67也不等同于防爆认证。盐雾、高湿、海水飞溅、强振动、腐蚀性环境以及油气危险区域，都对监测设备的材料、防护、电气和认证提出更高要求。因此，本方案以“平台类型识别—准静态姿态—动态运动—基础或桩腿状态—海况环境—钻井工况—多参数融合—异常复核”为主线，建设面向海上钻井平台长期结构状态与运行姿态的综合在线监测体系。
二、建设目标与监测目标
1. 建设目标
- 建立海上钻井平台长期数字化姿态监测体系。
- 实现平台横倾、纵倾及长期姿态变化连续监测。
- 区分固定式、自升式和浮式钻井平台不同的监测逻辑。
- 识别短周期风浪运动与长期不可恢复姿态变化。
- 监测自升式钻井平台桩腿差异贯入和船体调平状态。
- 监测固定式平台基础、主体结构及关键上部结构长期倾斜。
- 获取半潜式平台和钻井船Roll、Pitch、Heave等动态运动参数。
- 将平台姿态与风、浪、流和海况条件进行同步分析。
- 关联压载、吃水、系泊、动力定位和钻井作业状态。
- 建立台风、风暴、预压载、插拔桩等特殊事件档案。
- 实现监测异常、人工复核、专业检查和工程处置闭环。
2. 监测目标
平台长期姿态：监测平台稳定工况下横倾和纵倾基准是否发生持续漂移。
动态平台运动：对于半潜式平台和钻井船，监测Roll、Pitch、Heave及其他必要的六自由度运动。
桩腿与基础状态：监测自升式平台各桩腿贯入、腿载荷及差异沉降，固定式平台关注基础、海床和主体结构长期变化。
压载状态：分析压载舱液位、吃水和平台姿态之间的关系。
海洋环境：同步获取风速风向、波高、波周期、波向、海流等环境参数。
钻井系统：根据项目需求关联井架、隔水管、升沉补偿及钻井作业状态。
特殊事件：比较台风、强风浪、异常贯入、碰撞、迁移和维修前后的平台基准状态。
三、需求分析
1. 不同平台不能采用同一套倾角判断模型
固定式平台属于海床固定结构，自升式平台在工作状态下通过桩腿支承于海床，而半潜式平台和钻井船则属于持续运动浮体。因此系统首先需要建立平台类型和运行模式，而不是先设置统一报警角度。
2. 静态倾斜与动态运动必须分开
海浪造成的瞬时Roll或Pitch峰值与数天、数周持续发展的平均姿态偏移属于不同物理现象。平台需要同时保存瞬时值、统计值和长期中心值。
3. 平台姿态不能脱离海况解释
同样大小的横摇幅值，在平静海况和恶劣海况下具有不同意义，因此所有动态姿态数据应与风浪流时间同步。
4. 自升式平台必须关联桩腿数据
船体向某一方向发生倾斜，只能说明平台整体姿态发生变化，不能单独确定是哪一条桩腿下沉。必须结合桩腿贯入量、腿载荷和升降系统状态分析。
5. 浮式平台需要专业动态姿态设备
半潜式平台和钻井船存在持续的平动加速度，仅依赖重力型倾角传感器无法准确获得动态姿态和升沉数据，应采用MRU、IMU、INS及GNSS等海洋工程运动测量设备。
6. 钻井系统需要统一时间基准
平台运动、隔水管角度、补偿器行程和钻井工况如果时间不同步，即使都有数据也无法形成有效的事件分析。
7. 海上设备需要满足环境和区域要求
正式项目需要明确普通安全区、危险区、室外飞溅区、室内设备区等安装环境，分别确定防腐、防爆、防护、通信和供电设计。
8. 监测系统不能代替平台法定安全系统
综合在线监测主要承担状态感知、趋势分析和辅助决策。动力定位、稳性、压载控制、升沉补偿以及钻井安全联锁仍应由平台原有经过认证的专业系统承担。
四、总体解决方案
系统根据海上钻井平台类型采用差异化配置。
1. 固定式钻井平台
采用“高精度倾斜＋GNSS/测量＋结构振动或应变＋海床基础状态＋风浪流环境”的技术路线。
重点识别长期整体倾斜、局部结构姿态、台风后残余变化及海床冲刷和基础状态。
2. 自升式钻井平台
采用“船体姿态＋桩腿贯入＋桩腿载荷＋升降系统＋压载＋海况环境”的技术路线。
重点覆盖插桩、预压载、升船、船体调平和长期钻井作业阶段。
3. 半潜式钻井平台
采用“MRU/INS动态运动＋GNSS位置＋压载吃水＋系泊/DP＋海况＋钻井系统”的技术路线。
重点监测Roll、Pitch、Heave及平均姿态中心变化。
4. 钻井船
采用“船体六自由度运动＋GNSS/DP＋艏向＋压载吃水＋海况＋隔水管＋升沉补偿”的综合模式。
总体数据链路为：
风浪流及海床条件 → 基础/桩腿/浮力/系泊作用 → 平台运动与姿态 → 钻台及井架响应 → 钻井系统相对运动 → 多源数据融合 → 异常识别 → 专业判断 → 作业决策。
五、系统架构设计
1. 感知层
由高精度倾斜仪、S-CGTS无线倾角监测终端、MRU/INS、GNSS、桩腿位移和载荷设备、应变与振动设备、压载液位、吃水、气象和海况设备组成。
2. 边缘采集层
负责不同设备数据采集、时间同步、数据质量判断、本地缓存和协议转换。
对于动态运动监测，原始高频数据宜在平台本地进行计算和处理，不宜完全依赖远程云端。
3. 通信层
可根据平台现有条件采用工业以太网、光纤、平台专网、工业无线网络、VSAT或卫星通信。
近岸平台具备蜂窝网络条件时可以使用4G/5G作为部分数据通道，但不能默认远海平台具有稳定公网覆盖。
4. 数据平台层
统一接入结构、姿态、海况、压载、桩腿、钻井及设备状态数据，建立平台级时序数据库。
5. 分析层
完成准静态姿态提取、动态运动统计、趋势、变化速率、事件残余量、多参数关联和异常模式识别。
6. 应用层
面向平台运行人员、结构专业人员、钻井工程人员和运维管理人员提供不同权限的数据展示、告警、报表及事件复盘功能。
7. 安全边界
综合在线监测平台不直接替代DP、稳性、压载、升降和钻井安全控制系统。涉及实时安全联锁的功能应继续在经过认证的本地控制系统内完成。
六、监测内容与监测方法
1. 平台横倾Roll与纵倾Pitch
固定式和自升式平台稳定状态可以采用高精度倾斜仪进行连续趋势监测。
浮式平台动态Roll和Pitch应使用MRU或INS获取。
2. 平台升沉Heave
半潜式平台和钻井船应采用专业MRU/INS等运动参考设备获取。
普通倾角传感器不能直接测量Heave。
3. 水平位置及艏向
采用GNSS、DP参考系统等获取Surge、Sway、Heading及平台相对井位的空间状态。
4. 自升式平台桩腿贯入
采集各桩腿位置、升降行程或项目已有的桩腿测量数据，分析长期贯入和差异变化。
5. 桩腿载荷
接入升降或腿载荷系统，观察预压载和长期作业过程中各腿载荷分配。
6. 固定平台基础状态
根据项目风险采用水下检测、海床测量、声呐、GNSS、结构倾斜和其他专业方法进行综合判断。
7. 海况监测
获取风速、风向、有效波高、波周期、波向、潮流速度及方向。
8. 压载和吃水
采集压载舱液位、阀泵状态和平台多个位置吃水，用于解释平均Roll和Pitch变化。
9. 井架姿态
对于需要长期结构监测的项目，可在井架关键刚性结构设置高精度倾斜或空间测量设备。
10. 隔水管及钻井系统
深水钻井根据作业需要接入隔水管角度、张力、平台偏移及升沉补偿系统数据。
11. 结构振动
对重点平台结构设置专业加速度监测系统，用于动力特性及异常振动分析。
七、技术原理与算法模型
1. 准静态倾斜变化
建立参考状态：
Roll0、Pitch0。
当前相对变化：
ΔRoll(t) = Roll(t) - Roll0
ΔPitch(t) = Pitch(t) - Pitch0
这一指标更适用于固定式平台、自升式平台稳定作业状态以及局部刚性结构姿态分析。
2. 姿态变化速率
Vroll = [Roll(t2) - Roll(t1)] / (t2 - t1)
Vpitch = [Pitch(t2) - Pitch(t1)] / (t2 - t1)
累计变化较小但短时间明显加速，与多年缓慢稳定变化具有不同工程意义。
3. 动态与平均姿态分离
浮式平台可以表示为：
Roll(t) = Rollmean(t) + Rolldynamic(t)
Pitch(t) = Pitchmean(t) + Pitchdynamic(t)
Rollmean和Pitchmean反映一段时间的平均姿态中心，动态分量主要反映波浪及运行载荷响应。
4. 动态运动RMS
在统计窗口内可计算：
RollRMS = √[(1/N) × Σ(Rolli - Rollmean)²]
PitchRMS = √[(1/N) × Σ(Pitchi - Pitchmean)²]
可用于比较相似海况下平台运动强度。
5. 风暴后残余姿态
定义：
ΔRollres = Rollafter - Rollbefore
ΔPitchres = Pitchafter - Pitchbefore
其中before和after应选择环境条件具有可比性的稳定工况，不能直接使用风暴中的瞬时峰值。
6. 自升式平台桩腿差异变化
第i条桩腿相对于参考状态的变化：
Si(t)
两条腿差异：
ΔSij = Si - Sj
通过多个桩腿空间坐标和高程还可以拟合平台支承平面：
z = ax + by + c
由拟合平面变化辅助分析平台支承面的倾斜方向。
7. 腿载荷分配
可计算各腿载荷占总腿载荷比例：
Ri = Fi / ΣF
如果平台姿态变化同时伴随某条腿的载荷占比和贯入量明显改变，则比单独倾角异常具有更高的工程关注价值。
8. 海况—平台响应模型
可以逐步建立：
Motion = f(Hs，Tp，WaveDir，Wind，Current，Ballast，Mooring/DP)
其中Hs为有效波高，Tp为代表性波浪周期。
通过长期历史数据形成平台自身的正常海况响应范围。
9. 平台—井架相对姿态
如果平台主体和井架均进行姿态监测，可计算：
Δθrelative = θderrick - θplatform
用于减少平台整体姿态变化对井架局部结构判断的干扰。
10. 多参数关联原则
系统不采用“一个倾角数据直接得出结构故障结论”的逻辑，而采用：
姿态变化 → 工况确认 → 海况确认 → 基础/桩腿/压载数据比较 → 相邻或独立设备验证 → 工程判断。
八、系统功能设计
1. 平台类型管理
分别建立固定式、自升式、半潜式和钻井船监测模板。
2. 工况模式识别
自动或人工标记插桩、预压载、升船、钻井、停钻、迁移、压载、风暴等状态。
3. 实时姿态监测
显示平台横倾、纵倾、艏向和需要的动态运动参数。
4. 桩腿监测
自升式平台显示各桩腿贯入、位置、载荷和差异变化。
5. 海况联动
将平台姿态和风浪流数据统一到相同时间轴。
6. 压载联动
观察平台姿态变化是否与压载操作及舱液位变化相符。
7. 钻井工况关联
支持关联钻井状态、隔水管、升沉补偿和井架数据。
8. 事件管理
对台风、异常贯入、碰撞、设备故障和维修建立独立事件档案。
9. 数据质量管理
识别传感器离线、漂移、时间不同步、数据跳变及通信异常。
10. 多级权限
按照平台操作、钻井、结构、安全及管理角色配置数据查看和操作权限。
九、硬件组成与配置方案
1. 高精度双轴倾斜仪
用于固定式平台、自升式平台及关键结构的微小准静态倾斜监测。
2. S-CGTS无线倾角监测终端
适用于非危险区域中对精度要求与其性能匹配的局部结构、机械平台和辅助姿态趋势监测。
3. MRU/IMU/INS
用于半潜式钻井平台、钻井船等动态环境下的Roll、Pitch、Heave及运动数据。
4. GNSS定位设备
用于浮式平台位置、固定式结构空间位移以及需要的高精度位置监测。
5. 桩腿位移与载荷采集
用于自升式钻井平台插桩、预压载及长期作业状态监测。
6. 气象监测设备
包括风速、风向、气温和气压等。
7. 海况监测设备
根据项目需要配置波浪、海流、潮位等监测。
8. 结构振动与应变设备
用于关键导管架、井架或其他结构的健康监测。
9. 压载与吃水接口
优先接入平台现有压载舱液位、吃水和阀泵状态数据。
10. 工业边缘网关
负责多协议接入、数据缓存、时间同步、边缘计算以及平台网络连接。
11. 防爆型监测设备
危险区域必须按照区域划分选用具有对应防爆认证的设备，普通S-CGTS不能在缺少相应认证的情况下作为危险区域设备使用。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度：±1 g。
通信方式：4G。
通信协议：TCP。
数据格式：JSON或项目约定格式。
默认数据上报：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池。
防护等级：IP67。
工作温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. 应用边界
S-CGTS适用于准静态和长期姿态趋势监测，其100 Hz为内部检测能力，并不代表能够通过4G持续输出100 Hz海洋平台运动时程。
其0.1°准确度更适合明显姿态变化和辅助趋势监测。需要微小结构转角时，应采用精度更高的专业倾斜设备。
对于半潜式平台和钻井船，动态Roll、Pitch、Heave应使用专业MRU/INS。
S-CGTS现有资料未提供海上油气危险区域防爆认证依据，正式选型时不能仅根据IP67将其用于危险区。
3. MRU/INS配置原则
MRU或INS的量程、动态精度、Heave精度、输出频率和接口应根据平台运动、钻井工况、船级要求及项目精度专项确定，本方案不使用统一参数代替具体设备选型。
十一、软件平台与数据展示
1. 平台三维总览
按照平台实际结构显示主体、井架、桩腿、压载舱和主要监测点。
2. Roll/Pitch实时仪表
直观展示当前横倾、纵倾及变化方向。
3. 六自由度运动界面
浮式平台显示Surge、Sway、Heave、Roll、Pitch和Yaw。
4. 桩腿状态图
自升式平台按照Leg A、Leg B、Leg C或项目实际编号显示贯入、载荷和差异。
5. 海况—姿态联合曲线
在同一时间轴显示有效波高、风速、海流与平台Roll/Pitch/Heave。
6. 压载与吃水界面
显示各舱液位、吃水及平台平均横纵倾。
7. 动态运动统计
按照分钟、小时和事件统计最大值、最小值、平均值、RMS和持续时间。
8. 长期中心漂移
固定式和自升式平台重点显示稳定工况下日、月、年度姿态趋势。
9. 事件回放
支持回放台风、预压载、异常贯入或设备故障前、中、后的全部关联数据。
10. 监测报表
自动形成日报、月报、专项事件报告和设备运行状态报告。
十二、数据分析与智能应用
1. 准静态基准自动提取
通过海况、运行状态和统计稳定性筛选可比较数据，避免直接使用风浪中的瞬时数值分析长期倾斜。
2. 动态与长期趋势分离
对浮式平台从连续运动中提取平均姿态中心，同时保留动态幅值和周期。
3. 相似海况比较
只有在相似波高、周期、风向和压载状态下比较平台动态响应，才能提高异常识别的可信度。
4. 自升式平台腿—体关联分析
将某条桩腿贯入、载荷变化与Roll/Pitch同步分析，辅助定位可能的基础异常方向。
5. 压载状态识别
平台平均姿态变化时自动检查是否存在相应压载操作，减少正常压载调整造成的误报警。
6. 台风事件前后比较
形成“事件前稳定基准—风暴过程—事件后稳定基准”三阶段模型，重点观察是否产生残余姿态变化。
7. 井架相对状态分析
通过平台主体和井架两个独立数据源辅助识别井架自身长期姿态变化。
8. 多源异常一致性分析
单个倾角点异常但桩腿、GNSS、其他倾角点和结构监测均稳定时，优先检查传感器及安装基座。
多个独立参数同步出现具有空间一致性的变化时，提高工程复核优先级。
9. 数据驱动正常模型
长期运行后，可逐步建立不同平台、不同海况、不同压载和不同钻井状态下的正常响应数据库，为异常筛查提供个体化基线。
十三、预警机制与决策支撑
海上钻井平台不宜设置一个适用于所有平台和所有工况的统一倾角报警值。
正式控制指标应来自平台设计文件、稳性资料、船级要求、井位分析、作业手册、钻井程序和业主批准的安全管理制度。
1. 数据有效性提示
识别设备离线、突跳、时间不同步、供电异常及传感器安装状态变化。
2. 长期趋势提示
固定式或自升式平台在相似稳定工况下连续向一个方向漂移时进入重点观察。
3. 变化速率提示
历史缓慢变化开始明显加速时，即使累计量尚不大，也应提前复核。
4. 多参数联合提示
姿态变化同时伴随桩腿贯入、腿载荷、压载、GNSS或结构响应异常时提高处置优先级。
5. 特殊事件提示
台风、异常贯入、碰撞、迁移和重大维修之后自动启动事件后基准比较。
6. 决策支撑逻辑
系统推荐采用：
异常发现 → 数据质量检查 → 当前作业工况确认 → 海况确认 → 压载/桩腿/系泊或DP复核 → 多传感器交叉验证 → 现场检查 → 专业技术评价 → 按批准程序处置 → 后续趋势验证。
系统提供辅助决策依据，不替代平台负责人、船长、OIM、钻井监督、结构专业人员以及相应法定安全系统的职责。
十四、项目实施方案
1. 平台资料收集
收集平台结构形式、总体布置、稳性资料、桩腿或基础、压载、DP/系泊、危险区域划分和钻井设备资料。
2. 明确平台类型和监测任务
确定项目主要解决长期结构倾斜、自升式调平、动态运动、钻井作业辅助还是多目标综合监测。
3. 风险分区
根据平台安全区、危险区、飞溅区、露天甲板和室内设备区确定设备等级。
4. 监测点设计
选择能够真实代表平台主体、井架、桩腿或目标结构状态的刚性位置。
5. 安装结构设计
不得擅自在平台主受力结构上钻孔、切割和焊接，应经过结构和技术责任单位审批。
6. 坐标统一
明确平台X、Y、Z方向以及Roll、Pitch、Yaw正负定义。
7. 系统时间同步
保证姿态、海况、压载、桩腿和钻井系统能够准确对应同一事件。
8. 初始基准采集
固定和自升式平台选择明确稳定工况建立初始基准；浮式平台建立MRU和环境正常响应数据库。
9. 系统联调
验证传感器、边缘网关、通信、缓存、平台显示和报警功能。
10. 场景测试
自升式平台结合调平或批准的工况验证腿—体关联；浮式平台利用不同海况验证姿态和环境数据对应关系。
11. 试运行
积累正常运行数据后再优化异常分析规则，避免系统上线即采用缺乏依据的固定阈值。
十五、运维服务保障
1. 定期检查设备安装基座
确认设备、安装支架和紧固件没有因长期振动、腐蚀或检修作业发生位移。
2. 定期校准与交叉验证
关键姿态设备按照设备要求进行校准，并与平台已有专业仪表或独立测量手段进行比对。
3. 海洋腐蚀检查
定期检查设备外壳、紧固件、天线、接插件和安装支架腐蚀状态。
4. 防爆设备证书管理
危险区域设备的防爆证书、检验和维护应纳入平台设备管理体系。
5. 通信状态管理
持续统计设备在线率、数据完整率和异常断网时间。
6. 数据备份
重要历史姿态和特殊事件数据应采用本地和中心系统双重保存策略。
7. 基准变更管理
设备迁移、结构维修、桩腿重新调整或传感器更换后，应保留原历史基准并建立新的阶段基准。
8. 风暴后专项检查
极端海况后对监测设备、结构基准和关键传感器进行检查和独立复核。
9. 年度状态评估
形成年度姿态、桩腿、海况及重要事件趋势分析，为长期完整性管理提供数据资料。
十六、项目优势与方案价值
1. 按平台类型建立专业模型
避免把固定式、自升式和浮式平台使用同一个倾角判断逻辑。
2. 区分海上运动与永久结构变化
通过平均姿态和动态分量分离，减少将正常波浪运动误认为结构异常。
3. 将桩腿与平台姿态联系起来
自升式钻井平台能够从单纯船体倾斜升级为腿载荷、贯入和姿态联合分析。
4. 将海况纳入结构分析
所有姿态数据均可以回到具体风浪流条件下进行解释。
5. 与平台现有系统兼容
可接入压载、吃水、DP、系泊、钻井及设备管理系统，减少信息孤岛。
6. 支持特殊事件复盘
完整保存风暴、预压载、异常贯入和维修前后数据，为工程判断提供客观依据。
7. 保持专业安全边界
无线倾角、MRU和其他监测设备各自承担适合的任务，不以普通IoT传感器代替海洋平台认证安全设备。
8. 支持长期结构完整性管理
将一次性检测转变为连续数据积累，为老龄平台评估、维修和延寿提供长期趋势资料。
十七、应用场景
海上钻井平台姿态倾斜监测：用于钻井平台长期姿态和结构状态综合在线监测。
自升式钻井平台倾斜监测：用于插桩、预压载、升船、调平和钻井作业过程。
自升式平台桩腿沉降监测：用于差异贯入、桩腿载荷和海床支承状态分析。
固定式海上平台倾斜监测：用于基础、导管架和上部组块长期状态监测。
半潜式钻井平台姿态监测：用于Roll、Pitch、Heave和平均姿态中心分析。
钻井船运动监测：用于六自由度运动、动力定位和钻井作业辅助分析。
海上钻井井架倾斜监测：用于井架相对于平台主体的长期结构姿态监测。
深水钻井隔水管监测：用于平台位置、隔水管角度、张力和海况综合分析。
海上平台台风监测：用于极端天气过程及事件后残余姿态检查。
海洋平台结构健康监测：用于倾斜、振动、应变、基础和海况的长期综合监测。
十八、效益分析
1. 安全管理效益
连续监测可以补充人工巡检和周期性测量之间的数据空白，使桩腿差异贯入、长期姿态漂移和极端事件后基准变化更早进入管理视野。
2. 作业决策效益
浮式平台将运动与海况、钻井模式联合后，可以为具体海上作业窗口判断提供更完整的数据基础。
3. 运维效益
通过多传感器筛选真正需要重点检查的桩腿、基础、井架或设备区域，减少完全依靠大范围排查的低效方式。
4. 灾后检查效益
台风和强风浪结束后，可以快速比较事件前后基准，帮助确定结构、水下检查和测量工作的优先顺序。
5. 长期资产效益
多年连续数据能够形成平台结构完整性档案，为维护、改造和延寿评价提供历史依据。
6. 数字化管理效益
将原本分散的倾角、海况、桩腿、压载和钻井数据统一管理，可以提高不同专业之间的数据共享和问题追溯能力。
本方案不预设固定的经济收益比例。实际投资收益应根据平台数量、人工检测成本、停产风险、已有系统可复用程度及项目配置进行单独测算。
十九、标准规范与政策依据
海上钻井平台监测应根据平台类型、船旗国、作业海域、船级社和业主技术体系确定最终适用标准。
- 中国船级社《海上移动平台入级规范》及现行有效变更通告。
- IMO《Code for the Construction and Equipment of Mobile Offshore Drilling Units, 2009（2009 MODU Code）》及适用修订。
- GB/T 44310-2024《海上固定平台总体设计规范》。
- SY/T 10030-2018《海上固定平台规划、设计和建造的推荐作法 工作应力设计法》。
- 《中华人民共和国安全生产法》。
- 《海洋石油安全生产规定》。
- 《海洋石油安全管理细则》。
- ISO 19900系列海上石油天然气工业海洋结构标准及项目适用部分。
- 项目采用的API、DNV、ABS或其他船级和海洋工程技术标准。
- 平台稳性手册、井位分析报告、预压载程序、操作手册、钻井程序及危险区域划分文件。
海洋石油安全管理要求强调作业者和承包者的安全生产主体责任，并要求对海洋石油设施和专业设备建立安全检查、维护保养等管理制度。
平台危险区域内的监测设备应符合相应防爆要求。IP防护等级不能替代防爆认证、船级认可及海洋环境适用性评价。
正式项目的允许横倾、纵倾、桩腿贯入、平台运动和作业海况控制指标，应采用经批准的平台设计资料和运行程序，不由传感器厂家统一给出。
二十、成功案例
以下案例为方案应用示例。正式对外宣传时，如尚无对应真实项目资料，建议保留“示例”标识，不作为实际客户业绩表述。
案例一：自升式钻井平台预压载姿态监测示例
某自升式钻井平台进入新井位后完成桩腿下放并开始预压载。
系统同步采集船体Roll、Pitch、各桩腿贯入量、腿载荷和压载状态。
随着预压载增加，其中一条桩腿贯入速度逐渐高于其他桩腿，同时平台横倾中心开始向同一方向偏移。
数据分析没有根据单独倾角直接判定平台失稳，而是将姿态、腿载荷、贯入速度和海床地质资料进行联合复核。
通过多参数趋势，可以较早识别单腿异常贯入迹象，为后续井位和地基技术判断提供连续数据。
案例二：半潜式钻井平台平均横倾异常识别示例
某半潜式钻井平台通过MRU连续监测Roll、Pitch和Heave，并同步获取波高、波周期和压载状态。
正常情况下，平台Roll随波浪持续往复变化，但长时间平均中心基本稳定。
某阶段系统发现动态幅值与过去相似海况基本一致，但平均Roll中心出现持续偏移。
进一步比较压载舱数据后发现，平台姿态变化与某组压载状态存在对应关系。
该应用成功区分了“波浪造成的正常横摇”和“平台平均横倾中心发生改变”两个完全不同的问题。
案例三：固定式钻井平台台风后残余倾斜筛查示例
某固定式海上平台在台风到来前保存稳定海况下的高精度倾斜基准。
台风过程中平台在强风浪作用下出现明显结构响应。
台风结束后，系统没有使用风暴期间最大倾角判断结构是否异常，而是在海况恢复后重新提取稳定基准。
其中一个方向出现新的持续小幅偏移，因此平台进一步安排导管架、水下基础和海床冲刷专项检查。
综合在线监测由此承担了灾后结构排查优先级筛选的作用。
案例四：自升式平台长期单腿沉降趋势监测示例
某自升式钻井平台完成预压载并稳定作业数周后，平台Pitch开始出现持续缓慢变化。
系统对比各桩腿数据发现，其中一条桩腿相对位置也在同步变化，而环境海况并未出现能够解释这一趋势的长期变化。
平台将该情况从普通海况波动中筛选出来，并启动桩腿、升降系统和海床状态专项检查。
这种长期趋势分析能够发现人工单次读数不容易识别的缓慢变化。
案例五：钻井船运动与升沉补偿联合分析示例
某深水钻井船采用专业MRU获取Heave，同时接入钻井升沉补偿系统行程。
海况增强以后，船体Heave明显增加，补偿器同步扩大工作行程。
平台将海况、MRU和补偿器数据统一到同一时间轴，实现钻井作业过程中平台运动和补偿系统响应的完整回放。
该场景使用专业MRU承担动态运动测量，而无线倾角终端仅承担适合的辅助姿态任务，避免设备能力错位。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- 中国船级社《海上移动平台入级规范》及现行有效变更通告。
- IMO《Code for the Construction and Equipment of Mobile Offshore Drilling Units, 2009》及适用修订。
- GB/T 44310-2024《海上固定平台总体设计规范》。
- SY/T 10030-2018《海上固定平台规划、设计和建造的推荐作法 工作应力设计法》。
- 《海洋石油安全生产规定》。
- 《海洋石油安全管理细则》。
- ISO 19900系列海洋结构标准及项目适用部分。
- 平台结构设计、稳性、井位分析、压载、桩腿、系泊及动力定位技术资料。
- 钻井隔水管、升沉补偿、井架及其他钻井设备制造商技术文件。
- 平台危险区域划分、防爆设备和电气仪表设计资料。
本方案适用于固定式钻井平台、自升式钻井平台、半潜式钻井平台、钻井船以及相关海上油气作业设施的姿态倾斜、平台运动和结构状态监测。
海上钻井平台姿态监测的核心不是单独获取一个倾角值，而是根据平台类型判断姿态变化究竟来自基础和桩腿、压载和系泊、风浪动态作用，还是平台结构本身出现新的长期变化。
固定式和自升式平台可重点采用高精度倾斜、桩腿、GNSS和结构监测建立长期准静态状态体系；半潜式平台和钻井船则应以专业MRU、INS、GNSS以及平台原有海洋工程系统承担动态Roll、Pitch、Heave和位置监测。

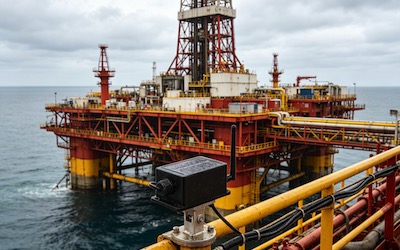

S-CGTS无线倾角监测终端适合作为其中的准静态姿态、局部结构和独立趋势辅助监测终端。涉及动态运动、动力定位、升沉补偿、危险区域以及平台法定安全功能时，应选用满足相应船级、防爆和海洋工程要求的专业监测设备。
