一、项目背景与行业痛点
防波堤和海堤是沿海港口、临港工业区、滨海城市、围垦区、海岛以及重要基础设施抵御波浪、风暴潮和海水侵袭的重要工程设施。防波堤主要承担消减波浪、形成港池掩护水域和保护港口设施的作用；海堤、海塘则主要承担防潮、防浪、防洪和保护陆域的重要功能。与普通陆上结构相比，防波堤和海堤长期处于潮汐涨落、波浪冲击、风暴潮、海流冲刷、盐雾腐蚀和软土地基固结等多重作用环境中。结构不仅可能发生整体沉降和水平位移，还可能出现沉箱倾斜、相邻结构错台、堤顶不均匀沉降、防浪墙转动、护面块体松动、堤脚冲刷以及地基局部失稳等问题。
防波堤和海堤的另一个特点是线性距离长、结构形式变化多。同一条防波堤可能同时存在堤头、堤身、转折段、连接段、深水段和软基段；一条海堤也可能包含直线堤段、弯曲堤段、穿堤建筑物、闸站连接段、软基段和历史加固段。不同区段风险并不均匀，采用完全等间距布点往往不能有效覆盖真正的风险位置。对于沉箱式、直立式防波堤，结构异常通常需要重点关注沉箱整体沉降、向海侧或港池侧水平位移、沉箱转动、相邻沉箱差异沉降以及接缝错台。对于斜坡式防波堤，监测重点则更多集中在堤顶沉降、堤身整体位移、护面块体状态、堤脚冲刷、内部地基变形以及台风后断面形态变化。对于海堤和海塘，需要进一步考虑高潮位、风暴潮、越浪、堤身渗流、堤后排水、软土地基固结以及长期堤顶高程变化。海堤是否仍具有设计要求的防潮防浪能力，不仅与结构是否倾斜有关，还直接受到堤顶实际高程、沉降量、护面完整性和基础状态影响。传统人工巡检能够发现明显裂缝、塌陷、护面破损和块体散乱，但对于毫米至厘米级长期沉降、结构缓慢转动、台风过程中的连续变化以及两次巡检之间逐渐发展的形变，难以形成完整时间序列。因此，防波堤海堤形变倾斜监测应建立“结构变形＋地基状态＋海床冲刷＋潮位波浪＋极端天气＋视频巡查”的综合监测体系，实现从周期性人工检查向长期在线监测和灾害事件全过程分析升级。
二、建设目标与监测目标
1. 建设目标
- 建立防波堤、海堤及防浪墙长期结构状态数字基线。
- 连续监测堤顶及重要结构沉降、水平位移和倾斜变化。
- 识别沉箱差异沉降、整体转动及相邻结构错台。
- 监测海堤软土地基长期固结和不均匀沉降。
- 掌握台风、风暴潮和强浪作用前后结构变化。
- 监测堤脚、基础及近岸海床冲刷发展趋势。
- 分析潮位、波浪、海流与结构形变之间的关系。
- 识别缓慢稳定变化与短时间加速变化。
- 实现异常发现、现场检查、专业复测和维修加固闭环。
- 建立防波堤和海堤全生命周期结构健康档案。
2. 监测目标
竖向沉降：监测堤顶、防浪墙、沉箱及重要节点长期高程变化。
水平位移：监测结构向海侧、陆侧、港池侧及沿堤轴方向的水平移动。
结构倾斜：监测沉箱、防浪墙、挡墙及其他刚性结构的局部或整体转角变化。
差异变形：监测相邻沉箱、相邻堤段或不同结构单元之间的高差、错台和相对转动。
地基状态：监测软土地基固结、深层水平位移及必要的孔隙水压力。
海床冲刷：监测堤脚和基础周边海床高程及冲刷坑发展。
水动力环境：监测潮位、波高、波周期、波向以及必要的海流参数。
极端事件：记录台风、风暴潮、异常高潮位和强浪事件全过程。
三、需求分析
1. 防波堤与海堤不能采用完全相同的监测逻辑
防波堤长期直接承受波浪和海流作用，更应关注堤头、转折段、沉箱、护面和堤脚冲刷；海堤则更加关注堤顶高程、地基沉降、防浪墙、渗流和长期防潮能力。
2. 不同结构型式需要区别监测
沉箱式防波堤、直立式防波堤、斜坡式防波堤、混合式防波堤以及土石海堤的变形机理不同，不能使用完全相同的测点布置和报警模型。
3. 倾角不能替代沉降和水平位移
无线倾角终端直接测量的是安装位置姿态变化。结构是否沉降了多少毫米、水平移动了多少毫米，应采用GNSS、水准、静力水准、全站仪或其他位移测量系统直接获取。
4. 堤顶高程具有独立工程意义
海堤长期沉降可能降低实际堤顶高程。即使没有明显倾斜，累计沉降仍可能影响防潮、防浪和越浪控制能力，因此高程必须独立监测。
5. 波浪中的短时响应不能直接等同永久变形
强浪期间部分结构可能产生短时弹性响应或设备振动。真正需要关注的是海况恢复以后结构是否重新回到历史稳定基准。
6. 海床冲刷可能先于上部明显变形
堤脚和基础局部冲刷可能首先改变结构支承条件，随后才表现为沉降、倾斜或水平位移，因此水下地形监测不能完全由上部倾角替代。
7. 台风监测需要事件化管理
应保存台风前基准、台风期间水动力条件、结构最大响应以及台风后的稳定状态，形成完整事件链。
8. 长距离工程宜实施风险分区
不应简单按照固定距离平均布点。堤头、转折段、软基段、历史病害段、深水段、穿堤建筑物连接段以及历史维修段应提高监测等级。
四、总体解决方案
防波堤海堤形变倾斜监测采用“空间位移＋竖向沉降＋结构姿态＋地基变形＋海床冲刷＋潮位波浪＋视频巡检”的总体技术路线。
对于沉箱式和直立式防波堤，在代表性沉箱、胸墙、防浪墙等刚性结构位置设置倾角、GNSS或测量监测点，重点掌握沉箱沉降、水平位移和整体转动。
对于斜坡式防波堤，在堤顶设置沉降和水平位移监测断面，对软土地基或高风险区域增加深层位移、孔隙水压力监测，并通过无人机、三维激光或水下地形测量掌握护面及堤脚变化。
对于海堤和海塘，沿堤线按照风险等级设置沉降、水平位移和防浪墙倾角监测，并在软基、穿堤建筑物、历史沉降区及堤脚冲刷区加密。
潮位、波浪和气象数据统一接入平台，使每一次结构变化能够对应到具体水动力环境。
总体数据链路为：
潮位/风暴潮/波浪/海流 → 堤身和基础受力变化 → 地基固结及海床冲刷 → 沉降/水平位移/结构转动 → 多源数据采集 → 平台关联分析 → 异常识别 → 现场巡查 → 专业测量复核 → 维修加固 → 持续跟踪。
五、系统架构设计
1. 结构形变感知层
由GNSS、倾角终端、全站仪监测点、沉降设备、裂缝及接缝位移设备组成。
2. 地基与地下状态监测层
针对软土地基、深厚淤泥层及历史不稳定区域配置深层水平位移、孔隙水压力和必要的地下水监测。
3. 水下地形感知层
利用单波束、多波束、声呐、无人测量船或其他水下测量手段获取堤脚、基础和近岸海床变化。
4. 海洋环境监测层
获取潮位、波浪、风速风向以及项目需要的海流参数。
5. 视频与视觉监测层
重点区段设置视频监控，并可结合无人机航测识别护面破坏、防浪墙裂缝、堤顶塌陷和明显块体位移。
6. 边缘采集层
负责传感器接入、数据缓存、时间同步、状态判断和通信管理。
7. 通信层
根据岸线环境采用4G、5G、光纤、工业无线网络或项目专网。
8. 数据分析层
完成趋势、速率、断面对比、事件分析、波浪关联及多参数异常识别。
9. 应用管理层
面向港口、水利、海塘管理、运维和防汛管理部门提供地图、告警、巡查和报表功能。
六、监测内容与监测方法
1. 堤顶沉降监测
采用精密水准、自动全站仪、GNSS、静力水准或满足项目精度要求的其他方法，形成沿堤线连续沉降趋势。
2. 水平位移监测
重点获得垂直堤轴方向和沿堤轴方向位移。复杂岸坡和软基区域宜保留双向水平位移信息。
3. 沉箱倾斜监测
在沉箱或其顶部刚性结构布设高精度倾斜仪或无线倾角终端，观察向海侧、港池侧以及沿堤方向的转动变化。
4. 防浪墙倾斜监测
防浪墙属于适合开展局部姿态监测的刚性结构，但需要同时监测基础或堤顶沉降，避免把基础整体变化误判为墙体自身问题。
5. 相邻结构错台监测
对相邻沉箱、伸缩缝、结构接头等位置设置位移测量，掌握竖向高差、水平错动和接缝变化。
6. 深层水平位移监测
软基和高填筑区域可布设深部测斜孔，判断地基内部不同深度是否发生水平变形及潜在滑移。
7. 孔隙水压力监测
施工期填筑、软土地基固结或者长期稳定性敏感区域可监测孔隙水压力，辅助分析地基有效应力变化。
8. 堤脚冲刷监测
采用水下地形测量或声呐手段定期或事件后获取堤脚和基础周边海床高程。
9. 护面结构监测
斜坡式防波堤的扭王字块、四脚空心方块、块石等护面宜采用无人机影像、三维点云、现场巡检等方法识别明显移动、散乱和局部塌陷。
单个护面块体发生姿态变化不能简单代表整条防波堤整体倾斜。
10. 潮位监测
接入现场潮位计或权威潮位数据，为风暴潮和高水位过程分析提供基础。
11. 波浪监测
根据项目条件获取有效波高、最大波高、波周期和波向等参数。
12. 视频巡查
对堤头、历史病害段、越浪敏感段和重要连接部位进行远程视频观察。
七、技术原理与算法模型
1. 沉降量
设监测点初始高程为H0，当前高程为H(t)：
S(t) = H0 - H(t)
S增加表示相对于基准发生进一步沉降。
2. 沉降速率
Vs = [S(t2) - S(t1)] / (t2 - t1)
长期累计沉降和短时间快速沉降应采用不同的风险解释。
3. 相邻点差异沉降
ΔSij = Si - Sj
对于沉箱、防浪墙和长距离海堤，差异沉降通常比全部测点同步发生的小幅整体沉降更值得关注。
4. 沉降梯度
相邻监测点距离为L时：
Gi = ΔSij / L
可用于识别沿堤线局部不均匀变形集中区。
5. 水平位移
设初始坐标为(x0，y0)，当前坐标为(x，y)：
Dx = x - x0
Dy = y - y0
水平位移合量：
Dh = √(Dx² + Dy²)
平台应保留方向分量，不能只显示合位移。
6. 结构倾角变化
建立倾角初始基准：
θx0、θy0。
后续变化：
Δθx = θx(t) - θx0
Δθy = θy(t) - θy0
7. 倾角变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
如果长期稳定结构开始出现持续加速转动，应提高检查优先级。
8. 沉箱差异姿态
相邻沉箱A、B之间可以计算：
ΔθAB = ΔθA - ΔθB
结合相邻沉降和接缝数据，可以判断是共同整体变化还是局部单体异常。
9. 海床冲刷量
同一位置初始海床高程为Z0，复测高程为Z(t)：
Scour(t) = Z0 - Z(t)
应结合测量基准和实际海底地形模型判断，避免使用单点水深代替完整冲刷分析。
10. 台风事件残余变形
在台风前后选择可比较的稳定工况：
ΔSres = Safter - Sbefore
ΔDres = Dafter - Dbefore
Δθres = θafter - θbefore
事件后残余量比风暴期间单次峰值更适合判断结构是否形成新的永久状态。
11. 潮位—变形关联
建立：
Deformation = f(Htide，Hs，Tp，WaveDir)
其中Htide为潮位，Hs为有效波高，Tp为代表性波周期。
通过长期积累，可以比较相似潮位和波浪条件下结构响应是否发生变化。
12. 多参数综合判断
推荐逻辑为：
沉降/位移/倾角异常 → 查询潮位波浪 → 对比相邻断面 → 查询海床冲刷 → 检查孔压及地基 → 视频或现场巡查 → 专业测量复核 → 工程判断。
八、系统功能设计
1. 岸线GIS管理
按照防波堤、海堤名称、桩号和监测断面管理全部设备和监测数据。
2. 风险分区管理
将堤头、深水段、软基段、历史病害段、连接段和普通堤段划分不同等级。
3. 断面管理
每个监测断面统一管理沉降、水平位移、倾角、深部位移和环境数据。
4. 沉箱单元管理
沉箱式防波堤按照沉箱编号显示单体沉降、位移、倾斜和相邻错台。
5. 台风事件管理
自动或人工建立台风事件，保存事件前、事件中和事件后的完整数据。
6. 巡查闭环管理
异常点可以直接关联现场照片、巡查记录、维修任务和复测结果。
7. 设备健康管理
监测在线率、电量、通信质量、数据完整率和传感器异常状态。
8. 数据导出及接口
支持历史数据、报表和项目需要的API接口，便于接入港口、水利或防汛综合管理平台。
九、硬件组成与配置方案

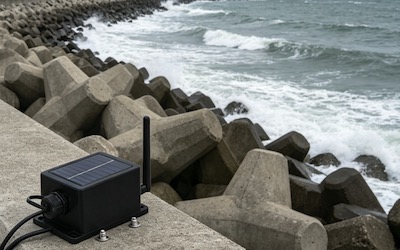

1. S-CGTS无线倾角监测终端
用于沉箱顶部、防浪墙、混凝土挡墙、监测墩等具有可靠刚性关系的位置开展长期姿态趋势监测。
2. 高精度双轴倾斜仪
用于对微小结构转角精度要求较高的重要沉箱、防浪墙或结构健康监测项目。
3. GNSS三维位移设备
用于关键断面和长距离海堤的水平位移、沉降及三维空间变化监测。
4. 自动全站仪系统
适用于具有稳定基准站和良好通视条件的防波堤、港池和海堤工程。
5. 静力水准或沉降监测系统
用于防浪墙、堤顶、结构连接段等位置连续高程变化监测。
6. 深部测斜设备
用于软土地基、岸坡和可能存在深层滑移的区段。
7. 孔隙水压力传感器
用于施工期填筑、软基固结和特殊高风险区域。
8. 潮位监测设备
获取实时水位和风暴潮过程。
9. 波浪监测设备
可根据项目采用波浪浮标、波浪雷达或其他专业系统。
10. 水下地形测量系统
用于堤脚和基础冲刷监测。
11. 视频及无人机巡查
用于护面、堤顶、防浪墙以及台风后快速巡查。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
通信方式：4G。
通信协议：TCP。
数据格式：JSON或项目约定格式。
默认数据上报：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. 设备适用边界
S-CGTS适合长期姿态趋势和较明显结构转角监测，但0.1°准确度决定了它不适合作为毫米级沉降、毫米级水平位移或极微小沉箱转动的唯一主测设备。
对于高等级港口、防波堤和重要海堤，建议根据项目精度增加高精度倾斜、GNSS、水准或全站仪系统。
设备IP67并不代表可长期浸没于海水，也不等同于完整的海洋盐雾和长期腐蚀环境认证。安装位置应避免浪溅区长期直接冲击和可能被海水持续淹没的位置，并根据项目增加防腐保护。
100 Hz为设备内部检测能力，不代表平台能够通过4G连续获得100 Hz结构振动时程。需要波浪冲击振动或结构动力分析时应配置专业高频设备。
十一、软件平台与数据展示
1. 防波堤海堤总览
以地图方式展示整个岸线、堤轴和监测设备状态。
2. 桩号化管理
按照K0+000、K0+100等工程桩号统一管理长距离海堤和防波堤数据。
3. 沉降纵断面
显示整个堤线不同桩号的沉降空间分布。
4. 平面位移矢量
直接显示各监测点水平移动方向和累计位移。
5. 沉箱姿态显示
沉箱式防波堤可按照沉箱编号显示沉降、横向倾斜、纵向倾斜和相邻差异。
6. 防浪墙姿态趋势
显示相对初始基准的倾角和变化速率。
7. 潮位波浪联合曲线
结构变形与潮位、波高和台风时间轴同步展示。
8. 台风全过程回放
显示台风到达前、最强影响期和海况恢复后的结构变化。
9. 水下地形对比
不同时期水下测量成果可以形成堤脚冲刷差值图。
10. 巡检影像
将现场照片、无人机影像和监测数据按照桩号关联。
11. 自动报表
生成日报、月报、汛期报告、台风专项报告和年度安全监测报告。
十二、数据分析与智能应用
1. 沉降热点自动识别
根据沿堤线沉降空间分布筛选局部异常沉降区，而不是只按照单个测点报警。
2. 差异沉降分析
自动计算相邻沉箱、相邻断面之间的高差和长期变化。
3. 沉箱旋转识别
沉箱倾角与四周或多个高程点联合后，可以判断是否存在整体转动趋势。
4. 防浪墙局部异常识别
防浪墙单点倾斜而堤顶和相邻墙体稳定时，重点检查局部墙体和安装基座；多个相邻单元同步变化时，则进一步排查基础和堤身。
5. 海床冲刷与上部变形关联
某一堤段堤脚冲刷持续加深，同时上部沉降或向海侧倾斜逐步发展时，应提高基础专项检查优先级。
6. 台风前后残余变化分析
系统不只统计台风期间最大角度，而是自动计算台风前后稳定工况的残余沉降、残余水平位移和残余倾角。
7. 潮周期影响识别
长期数据可分析结构变化是否存在明显的潮位周期特征，避免将正常周期响应直接解释为长期结构变形。
8. 相似海况响应比较
比较相似潮位、有效波高和波向条件下不同年份的结构响应。如果相同海况下响应逐步增大，可作为结构状态变化的筛查信号。
9. 多断面空间关联
只有一个断面发生异常与连续多个断面同时变化具有不同工程含义。系统应区分局部病害和区域性地基问题。
10. 多源数据交叉验证
倾角、GNSS、沉降、水下地形和视频中至少两个独立数据源同步出现异常时，提高工程复核优先级。
十三、预警机制与决策支撑
防波堤和海堤不宜由倾角设备厂家统一设置一个通用安全角度或沉降值。
不同堤型、工程等级、地基条件、建设阶段和历史状态差异明显，正式预警控制指标应依据工程设计资料、监测专项方案、施工监控要求、长期历史数据以及主管单位批准的控制标准确定。
1. 数据质量异常
单点突变时首先检查传感器、电源、通信、安装基座和测量基准。
2. 累计变形异常
累计沉降、水平位移或倾角逐渐偏离历史正常区间时形成趋势提示。
3. 变形速率异常
原本缓慢变化的测点突然出现明显加速时，应提高关注等级。
4. 相邻点差异异常
相邻沉箱或堤段差异沉降快速增加时，应重点检查接缝和基础。
5. 多参数联合异常
沉降、水平位移和倾角两个以上结构参数同步向不利方向发展时，应安排现场复核。
6. 冲刷联合异常
堤脚冲刷加深同时伴随上部结构变形时，应提高基础和水下检查等级。
7. 台风事件后异常
强浪结束后结构未恢复历史稳定状态或者产生新的残余变形，应启动专项复测。
8. 推荐处置流程
自动监测异常 → 核对数据有效性 → 查询潮位和波浪 → 对比相邻断面 → 检查台风或施工事件 → 查询水下冲刷 → 视频/无人机初步巡查 → 人工现场检查 → GNSS/水准/全站仪专业复测 → 水下检查 → 结构和地基技术评价 → 维修加固 → 持续监测验证。
十四、项目实施方案
1. 工程资料收集
收集防波堤或海堤设计、竣工、地质勘察、历年检测、维修加固、台风灾害及水下地形资料。
2. 结构分类
明确沉箱式、直立式、斜坡式、混合式防波堤以及海堤、防浪墙等不同结构。
3. 风险分区
重点识别堤头、转折段、软土地基、深水区、历史沉降区、冲刷区、穿堤建筑物连接段及历史维修区。
4. 监测断面设计
根据结构和风险确定沉降、水平位移、倾角、深部位移、孔压及水下监测组合。
5. 设备选型
根据预计变形量和设计精度选择S-CGTS、高精度倾斜仪、GNSS、全站仪或其他设备，避免使用精度不匹配的设备承担主要测量任务。
6. 安装设计
无线倾角设备应安装在沉箱、防浪墙、监测墩等能够稳定代表目标结构的刚性位置。
不应安装于松动块石、容易独立活动的护面块体、栏杆或其他附属构件作为整体结构监测基准。
7. 建立工程坐标
统一定义沿堤轴方向、垂直堤轴方向和竖向方向，并保存每个测点正负方向。
8. 初始复测
设备安装后通过水准、全站仪、GNSS等专业方法建立初始结构状态。
9. 基准建立
选择海况相对稳定时间连续采集多组数据，建立正式监测基准。
10. 海洋环境数据接入
保证潮位、波浪、气象和结构数据采用统一时间基准。
11. 台风专项机制
建立台风前检查、事件期间加密监测、台风后复测的标准流程。
12. 试运行
通过正常潮周期、季节变化和至少若干较强海况积累工程正常响应特征。
十五、运维服务保障
1. 定期现场巡检
检查堤顶、防浪墙、沉箱接缝、护面、堤脚可见区域以及监测设备状态。
2. 监测基座检查
确认设备支架、锚固及结构连接未因盐雾腐蚀、波浪、台风或人为作业发生变化。
3. 定期专业测量复核
在线监测应与水准、GNSS、全站仪和水下地形测量进行周期性交叉验证。
4. 水下专项检查
重点防波堤根据风险和极端事件安排潜水、水下机器人或声呐检查。
5. 防腐和密封维护
长期检查传感器外壳、连接件、支架及天线等部件腐蚀和密封状态。
6. 通信和电源管理
平台持续统计在线率、电量、通信质量和数据缺失情况。
7. 台风后复核
台风和强风暴潮后应对关键测点、安装基座、水下冲刷和结构状态开展专项检查。
8. 维修后的基准管理
结构加固、沉箱处理、防浪墙维修、堤顶加高或传感器迁移后，应保存旧基准并建立新的阶段基准。
9. 长期资料归档
原始数据、异常事件、台风过程、现场照片、维修和复测资料应按照工程桩号长期统一保存。
十六、项目优势与方案价值
1. 从单点倾角升级为堤防结构综合监测
沉降、水平位移、倾角、水下冲刷和海况统一分析，提高数据工程解释能力。
2. 区分不同堤型的真实风险
沉箱式防波堤重点分析沉箱转动和错台，斜坡式防波堤重点分析断面和护面变化，海堤重点分析堤顶高程、软基沉降和防浪墙状态。
3. 支持台风全过程监测
从过去“台风后去现场看有没有损坏”升级为台风前、中、后的完整数据比较。
4. 将海床冲刷纳入结构判断
避免只关注上部结构，忽略水下基础条件变化。
5. 支持长距离岸线精细化管理
采用桩号和风险分区管理，可以快速定位异常堤段。
6. 减少无效人工排查
自动监测首先筛选变化明显的堤段，再针对性安排现场和水下检查。
7. 支持维修效果评价
加固、抛石、灌浆、堤顶加高或防浪墙维修后，可继续观察结构是否重新进入稳定状态。
8. 形成长期安全数据资产
多年数据能够为工程安全评价、改扩建、加固和防灾减灾提供连续历史依据。
十七、应用场景
防波堤沉降监测：用于港口防波堤堤顶和结构单元长期高程变化监测。
防波堤倾斜监测：用于沉箱、防浪墙和其他刚性结构长期转角监测。
沉箱防波堤变形监测：用于沉箱沉降、水平位移、整体转动及相邻错台监测。
斜坡式防波堤监测：用于堤顶沉降、整体位移、护面和堤脚冲刷综合监测。
海堤形变监测：用于海堤、海塘长期沉降、水平位移和结构状态监测。
海堤防浪墙倾斜监测：用于混凝土防浪墙长期姿态、裂缝和基础状态联合监测。
软土地基海堤监测：用于长期固结沉降、深部水平位移和孔隙水压力监测。
港口护岸监测：用于直立式护岸、重力式结构和岸坡变形监测。
台风风暴潮专项监测：用于沿海重要防波堤和海堤极端天气全过程监测。
海堤生态化改造监测：用于改造前后结构安全状态和工程效果长期跟踪。
十八、效益分析
1. 防灾减灾效益
通过长期沉降、位移和台风事件数据，提高防波堤和海堤异常状态的发现能力，为防汛防台和灾后检查提供依据。
2. 工程安全效益
单纯人工巡检主要能够发现已经比较明显的表观病害，综合在线监测则能够持续记录缓慢沉降、差异变形和结构转动的发展过程。
3. 运维管理效益
通过风险排序确定优先巡检和水下检查区段，使有限的检测和维修资源更加集中于实际异常位置。
4. 台风灾后应急效益
极端天气结束后，可以快速利用在线数据判断哪些沉箱、堤段和防浪墙产生新的残余变化，辅助安排现场检查顺序。
5. 维修决策效益
历史数据能够帮助判断一个裂缝、沉降或倾斜是长期稳定状态还是仍在持续发展，从而为维修时机提供依据。
6. 全生命周期效益
从施工、运营、台风事件到维修加固形成完整结构数据档案，为后续安全评价和改造设计减少基础资料缺失。
7. 管理数字化效益
将工程桩号、结构监测、海况、巡查和维修统一到一个平台，使防波堤和海堤管理从“按设备管理”转变为“按工程对象管理”。
具体经济收益应根据工程长度、人工巡检成本、水下检测频次、既有监测设备和项目安全等级单独测算，本方案不预设统一投资回报比例。
十九、标准规范与政策依据
防波堤、护岸和海堤项目分属水运工程、水利工程以及海洋管理等不同技术体系，正式项目应根据工程性质选择适用标准，不能将全部标准机械叠加使用。
- JTS 154-2018《防波堤与护岸设计规范》。
- JTS/T 234-2020《水运工程施工监控技术规程》。
- JTS 235-2016《水运工程水工建筑物原型观测技术规范》。
- JTS 131-2012《水运工程测量规范》。
- JTS 145《港口与航道水文规范》及现行有效版本。
- GB/T 51015-2014《海堤工程设计规范》。
- GB 50286-2013《堤防工程设计规范》。
- SL/T 794-2020《堤防工程安全监测技术规程》。
- SL/T 171-2020《堤防工程管理设计规范》。
- SL/T 595-2023《堤防工程养护修理规程》。
- SL/T 260-2025《堤防工程施工规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- GB/T 50138-2010《水位观测标准》。
- HY/T 0469-2025《海堤生态化建设技术指南》。
- 工程设计文件、地质勘察报告、竣工资料、历年安全检测及维修加固资料。
水运工程中的防波堤和护岸设计应重点结合JTS 154-2018执行；海堤工程则应根据工程管理体系采用GB/T 51015-2014以及相应堤防工程标准。
施工期监测和运营期长期安全监测的目标不同，施工期控制值不能未经分析直接作为运营期长期报警值使用。
正式工程的沉降、水平位移、倾斜、孔压和变形速率控制指标，应由设计、监测及管理责任单位根据工程等级、结构形式、地质条件和历史数据确定。
二十、成功案例
以下内容为典型应用案例示例，用于说明系统应用逻辑。没有对应真实项目业绩时，对外发布建议标注“典型应用案例（示例）”。
案例一：某港口沉箱式防波堤差异沉降监测
某港口防波堤由多个大型沉箱组成，运行多年后人工测量发现局部沉箱顶部存在轻微高差。
项目在重点沉箱设置沉降、GNSS和结构倾角监测，同时对相邻沉箱接缝进行定期测量。
长期数据发现大部分沉箱处于稳定状态，其中一个沉箱沉降仍缓慢发展，并伴随向港池侧的小幅姿态变化。
相邻沉箱则保持相对稳定。
管理单位据此将该沉箱列入重点水下基础和海床检查对象，而没有对整条防波堤进行无差别高等级检查。
案例二：某沿海海堤软土地基长期沉降监测
某海堤位于深厚软土地基区域，堤顶兼作巡检道路。
项目沿堤线设置多个高程和水平位移监测断面，在重点软基区增加自动沉降监测。
运行初期多个断面均存在一定固结沉降，随着时间推移，大部分区段逐渐趋稳。
其中一个短区段沉降速度长期高于相邻位置，并形成明显差异沉降梯度。
项目进一步开展地基及堤身专项调查，为后续堤顶加高和加固设计提供依据。
案例三：某防波堤台风前后残余形变监测
某沿海港口每年受到台风影响。项目在防波堤沉箱、防浪墙和重点堤顶断面部署在线监测，并接入潮位和波浪数据。
台风期间，部分设备出现明显短时波动。
系统没有直接把风暴过程中的峰值作为结构永久损伤结论，而是在台风离开、海况恢复后重新提取稳定数据。
结果发现大部分结构恢复至台风前范围，但靠近堤头的一个监测断面出现新的沉降和水平位移残余量。
后续水下测量发现该区域堤脚海床地形发生较明显变化，项目进一步开展水下检查和抛石加固。
案例四：某海堤防浪墙倾斜与基础沉降联合监测
某城市海堤部分防浪墙出现历史裂缝，管理单位希望判断墙体是否仍在继续发生变化。
项目在防浪墙布设倾角终端，同时监测墙底及堤顶高程。
连续数据发现部分墙体倾角存在季节性小幅波动，但长期基准基本稳定。
其中一段防浪墙倾角持续向海侧发展，同时墙底附近沉降也同步增加。
由于姿态和沉降两个独立参数表现出一致性，项目安排专项测量和结构检查，而没有将所有历史裂缝统一视为活动性病害。
案例五：某斜坡式防波堤护面与堤顶联合监测
某斜坡式防波堤采用大型人工护面块体。台风后人工巡查难以快速掌握整条防波堤护面变化范围。
项目将堤顶GNSS沉降监测与无人机三维影像结合。
通过台风前后点云对比，识别局部护面明显变化区域，同时检查相应堤顶是否产生新的沉降或水平位移。
其中一处护面变化较明显但堤顶总体稳定，项目优先开展护面修复；另一处同时存在堤顶沉降和水下堤脚变化，则提高到结构及基础联合检查等级。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- JTS 154-2018《防波堤与护岸设计规范》。
- JTS/T 234-2020《水运工程施工监控技术规程》。
- JTS 235-2016《水运工程水工建筑物原型观测技术规范》。
- JTS 131-2012《水运工程测量规范》。
- JTS 145《港口与航道水文规范》及现行有效版本。
- GB/T 51015-2014《海堤工程设计规范》。
- GB 50286-2013《堤防工程设计规范》。
- SL/T 794-2020《堤防工程安全监测技术规程》。
- SL/T 171-2020《堤防工程管理设计规范》。
- SL/T 595-2023《堤防工程养护修理规程》。
- SL/T 260-2025《堤防工程施工规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- HY/T 0469-2025《海堤生态化建设技术指南》。
- 项目防波堤、海堤设计、地质勘察、竣工、历年检测和维修加固资料。
本方案适用于沉箱式防波堤、直立式防波堤、斜坡式防波堤、混合式防波堤、海堤、海塘、防潮堤、防浪墙和港口护岸等工程的沉降、水平位移、结构倾斜、基础及海床变化综合在线监测。
防波堤和海堤形变监测真正需要解决的不是单纯回答“某个位置倾斜了多少度”，而是判断结构变化究竟来自软土地基固结、沉箱转动、堤脚冲刷、护面破坏、潮位波浪作用还是极端台风事件，并判断这种变化属于暂时响应还是已经形成新的永久状态。
S-CGTS无线倾角监测终端适合作为沉箱、防浪墙、挡墙和其他代表性刚性结构的长期姿态趋势辅助设备。对于毫米级沉降、水平位移和高精度结构变形，应配置GNSS、水准、全站仪、静力水准或高精度倾斜设备；对于堤脚冲刷和水下基础状态，则应通过专业水下地形和水工检测手段直接监测。
