一、项目背景与行业痛点
轨道交通跨线桥梁广泛应用于城市地铁、高架轨道、轻轨、市域轨道以及其他城市轨道交通线路，常用于跨越城市道路、快速路、铁路、河道、既有轨道线路、交通枢纽和复杂建成区。桥梁长期承担列车重复动荷载，同时受到温度变化、基础沉降、车辆制动力、曲线离心作用、风荷载、地震以及桥下交通和周边建设活动影响。与普通城市桥梁相比，轨道交通桥梁不仅需要保证桥梁结构本身安全，还必须保持轨道几何状态和列车运行条件。桥墩发生微小差异沉降、横向位移或倾斜后，可能进一步影响梁端高程、支座工作状态以及轨道高低、水平和线形。对于跨越城市道路或铁路的桥梁，结构还面临桥下车辆碰撞、超高车辆撞击、邻近道路改造、基坑开挖、地下管线施工等外部风险。部分桥墩处于道路中央分隔带、匝道附近或交通流密集区域，一旦发生异常，现场检查和持续人工测量难度较高。
轨道交通桥梁另一个重要特点，是列车每天大量重复通过。列车进入桥跨后会引起梁体挠曲、桥墩和支座受力变化以及结构振动。这些正常可恢复响应不能直接解释为桥梁发生永久形变。温度同样会使连续梁、简支梁和支座产生明显周期变化。夏季与冬季、清晨与午后测得的梁端位置可能不同。如果不记录结构温度和环境温度，很容易把正常温度伸缩误认为异常水平位移。因此，轨道交通跨线桥梁形变倾斜监测不能仅安装一个倾角传感器判断“桥墩是否倾斜”，而应围绕桥梁完整传力体系建立长期监测：基础与桥墩 → 支座 → 梁体 → 轨道 → 列车运行。系统需要回答的不仅是“变化了多少”，还需要回答：变化发生在基础、桥墩、支座还是梁体；是温度和列车引起的正常响应，还是正在形成永久残余变形；是否影响轨道几何状态；相邻桥墩是否存在协同变化；以及桥下碰撞或邻近施工后结构是否形成新的长期基准。
二、建设目标与监测目标
1. 建设目标
- 建立轨道交通跨线桥梁长期结构形变数字基线。
- 连续监测桥墩沉降、水平位移和倾斜变化。
- 监测梁体竖向挠度、横向位移和梁端转角。
- 监测相邻墩台之间的差异沉降。
- 监测支座纵横向位移及异常工作状态。
- 分析列车通过造成的动态响应与永久结构变形之间的差异。
- 识别温度伸缩与异常位移。
- 关联桥梁结构形变与轨道几何状态。
- 监测桥下车辆撞击、地震和异常冲击事件。
- 监测邻近基坑、道路或地下工程施工对桥梁的影响。
- 建立异常发现、复核、检查、维修和持续验证闭环。
2. 监测目标
桥墩沉降：掌握各墩台高程长期变化以及不同墩台之间的差异沉降。
桥墩倾斜：监测沿线路方向和横桥向的姿态变化。
桥墩水平位移：直接测量墩顶或代表位置的纵横向空间变化。
梁体形变：监测跨中挠度、梁端位移、连续梁关键截面及特殊桥跨长期变形。
支座状态：监测固定支座和活动支座位移、转动及异常约束迹象。
轨道状态：根据项目需要关联轨道高低、水平、轨向及相关几何参数。
动力响应：对重要桥跨监测列车通过、风及特殊事件造成的结构振动。
温度环境：监测结构温度和环境温度，为长期位移数据进行工况解释。
三、需求分析
1. 桥墩倾斜不能等同于桥梁整体位移
倾角终端直接测量安装位置的局部姿态。桥墩可能同时存在基础转动、墩身弯曲和整体水平位移，因此一个倾角值不能完整描述桥墩空间变形。
2. 沉降必须直接测量
桥墩或基础发生竖向沉降时，倾角可能完全不变。因此沉降应通过水准、静力水准、全站仪、GNSS或其他满足精度要求的方法直接监测。
3. 列车动态响应与永久变形必须分离
列车进入和离开桥跨会引起周期性挠曲和振动。列车离开后结构恢复历史稳定位置，与列车离开后仍保留新的偏移，代表完全不同的工程状态。
4. 温度作用不能被误认为桥梁病害
长联连续梁和活动支座每天、每季都会产生明显温度位移。应将结构温度与梁端、支座位移统一分析。
5. 支座状态是连接上下部结构的重要环节
桥墩稳定并不意味着支座一定正常。活动支座卡滞、限位异常、异常摩擦或位移受阻可能使温度作用重新分配到梁体和墩台。
6. 轨道交通桥梁最终需要服务列车运行
结构变形应进一步与轨道几何状态联系起来。桥墩和梁体的长期形变是否已经影响线路平顺性，比单独一个桥墩角度更具有运营意义。
7. 跨线桥需要考虑桥下碰撞风险
跨越城市道路的桥墩、梁底和防撞设施可能受到车辆意外碰撞。监测系统应能够记录碰撞事件，并比较事件前后结构基准。
8. 高精度桥梁监测不能全部依赖普通无线倾角终端
轨道交通桥梁的长期结构变化可能非常微小。对于需要高精度墩顶位移、微小梁端转角和轨道级几何控制的项目，应配置高精度倾斜、测量和位移系统。
四、总体解决方案
轨道交通跨线桥梁形变倾斜监测采用“桥墩基础＋桥墩姿态＋梁体变形＋支座位移＋轨道几何＋动力响应＋温度工况”的综合技术路线。
桥墩部分重点布置沉降、水平位移和倾斜监测。
梁体部分根据桥型在跨中、梁端、连续梁墩顶负弯矩区域、特殊跨度和结构转换区域设置位移、挠度、倾斜或应变监测。
支座区域设置位移或状态监测，分析温度变化过程中支座是否按照设计方向正常释放结构伸缩。
对于重点跨线桥，可增加结构加速度、应变和碰撞事件监测。
轨道侧根据项目要求接入轨道几何或线路维护数据，使桥梁结构变化能够与轨道状态相互验证。
总体监测逻辑为：
基础状态变化 → 桥墩沉降/倾斜/水平位移 → 支座及梁体响应 → 轨道几何变化 → 列车运行条件变化。
同时建立另一条工况解释链：
列车荷载/温度/风/施工/碰撞 → 短期结构响应 → 数据分析 → 是否恢复历史基准 → 是否形成长期残余变形。
五、系统架构设计
1. 结构形变感知层
由GNSS、自动全站仪、沉降监测、高精度倾斜仪、S-CGTS无线倾角终端、位移计和裂缝设备组成。
2. 支座监测层
通过位移、温度及必要的压力或结构状态数据监测支座工作状态。
3. 动力监测层
在重要跨线桥设置专业加速度传感器和动态采集系统，监测列车通过、撞击、风和地震等事件。
4. 轨道监测层
根据项目条件接入轨道高低、水平、轨向以及线路检测数据。
5. 环境工况层
获取环境温度、结构温度、风速以及必要的降雨等数据。
6. 边缘采集层
负责多设备采集、数据缓存、统一时钟、数据质量筛查和事件识别。
7. 通信层
可采用4G、5G、轨道交通专网、工业以太网、光纤或项目既有通信网络。
8. 数据平台层
按照线路、上下行、桥梁名称、桥跨、墩号、梁号、支座编号和里程组织全部监测数据。
9. 分析应用层
完成沉降、倾斜、梁体挠度、温度归一化、列车事件分析、异常趋势识别和维修决策支持。
六、监测内容与监测方法
1. 桥墩沉降监测
采用精密水准、静力水准、自动全站仪、GNSS或满足项目精度要求的其他技术直接获得桥墩高程变化。
2. 桥墩水平位移
采用GNSS、自动全站仪或位移监测技术获取墩顶或代表位置沿线路方向和横桥向的位移。
3. 桥墩倾斜
在桥墩、墩帽或与主体结构具有可靠刚性关系的位置设置高精度倾斜仪或无线倾角终端，监测纵向和横向转角。
4. 梁体跨中挠度
对于重点跨线桥采用自动全站仪、激光、GNSS或其他专业技术直接测量梁体跨中竖向变化。
5. 梁端转角
可采用高精度倾斜仪或通过多个高精度位移点辅助获得梁端旋转趋势。
6. 支座位移
在活动支座或重点支座位置监测纵向、横向位移，并结合结构温度判断支座是否正常工作。
7. 相邻墩台差异沉降
通过多个墩台的高程数据计算相邻基础差异，为桥梁纵向线形和轨道状态判断提供依据。
8. 梁缝及结构接缝
对连续梁端、伸缩位置或具有明显结构接缝的区域监测相对位移。
9. 轨道几何状态
根据线路维护体系接入轨道高低、水平和轨向等检测数据，并与桥梁监测里程对应。
10. 结构振动
对重点桥跨采用专业加速度监测设备记录列车通过和异常冲击的动态响应。
11. 结构温度
在梁体、支座附近以及代表性环境位置设置温度监测，用于解释梁体伸缩和支座位移。
12. 桥下碰撞事件
对于存在车辆撞击风险的桥墩，可通过专业冲击传感、加速度、视频等方式记录事件，并启动事件后专项复核。
七、技术原理与算法模型
1. 桥墩沉降
设桥墩初始高程为H0，当前高程为H(t)：
S(t) = H0 - H(t)
沉降速率：
Vs = [S(t2) - S(t1)] / (t2 - t1)
2. 相邻墩台差异沉降
相邻墩台i和j：
ΔSij = Si - Sj
差异沉降对梁端高程、支座和轨道纵向线形具有重要意义。
3. 桥墩倾角
建立安装稳定状态基准：
θx0、θy0。
后续相对变化：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
4. 倾斜变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
持续缓慢变化与短时间加速变化应采用不同关注等级。
5. 桥墩倾角与墩顶位移关系
只有把桥墩简化为完全刚性杆绕底部转动时，才可进行几何近似：
u ≈ H × tan(Δθ)
小角度时：
u ≈ H × Δθ(rad)
真实桥墩可能发生基础转动和墩身弯曲，因此该关系只能用于数量级辅助理解，不能代替墩顶水平位移直接测量。
6. 梁体挠度
设梁体初始竖向位置为Z0(x)，当前为Z(x,t)：
v(x,t) = Z0(x) - Z(x,t)
列车通过产生的瞬时v与长期稳定工况下的残余v应分别保存。
7. 支座温度位移关系
理想自由温度伸缩可近似表示为：
ΔL = α × L × ΔT
其中α为材料线膨胀系数，L为有效长度，ΔT为温度变化。
实际桥梁受连续体系、摩擦、支座约束和温度梯度影响，因此应以桥梁自身长期数据建立正常温度—位移关系，而不是仅依靠理论公式报警。
8. 温度归一化位移
长期积累后，可建立：
Dexpected = f(Tstructure)
实际支座或梁端位移与温度模型之间的残差：
R(t) = Dmeasured(t) - Dexpected(t)
如果温度条件正常但残差长期增大，应进一步检查支座或结构。
9. 列车荷载响应分离
可将监测数据表示为：
D(t) = Dlong(t) + Dtemperature(t) + Dtrain(t) + Dother(t)
其中Dlong为长期结构基准，Dtemperature为温度作用，Dtrain为列车通过响应。
长期安全分析的重点，是在剔除或识别温度和列车工况之后观察Dlong是否发生持续改变。
10. 列车通过残余变形
可比较：
ΔDres = Dafter - Dbefore
正常弹性响应情况下，列车离开后结构应回到接近历史基准。
如果大量列车通过后稳定基准持续形成新的偏移，则需要进一步分析。
11. 相邻桥墩空间一致性
可计算相邻桥墩倾斜或位移差：
ΔDi,j = Di - Dj
单墩异常与连续数个桥墩同方向变化通常对应不同原因。
12. 轨道—桥梁关联
桥墩沉降、梁体变形和轨道高低等数据应按照统一里程对应。
如果桥梁结构测点和轨道几何异常出现在相近里程，并且长期趋势一致，应提高复核优先级。
八、系统功能设计
1. 线路与桥梁资产管理
按照线路、桥梁、桥跨、墩号、梁号和支座编号建立数字资产档案。
2. 桥梁结构拓扑管理
建立“基础—桥墩—支座—梁体—轨道”之间的结构关联关系。
3. 实时形变监测
显示沉降、水平位移、倾角、梁体挠度和支座位移。
4. 列车事件识别
将列车通过时间与动态响应曲线关联，分析不同列车工况下结构响应。
5. 温度工况识别
自动将梁端和支座位移与结构温度进行对应。
6. 碰撞事件管理
发生明显撞击后自动建立事件记录，并保存事件前后监测数据和现场影像。
7. 外部施工事件管理
记录邻近基坑、道路施工、桩基和地下工程的施工时间及阶段。
8. 巡检维修闭环
报警测点可关联现场照片、人工复测、结构检查和维修记录。
9. 设备状态管理
统计设备在线率、电量、通信质量、数据完整率和异常跳变。
10. 报告自动生成
形成日报、月报、年度监测报告、专项施工保护报告以及碰撞或地震事件报告。
九、硬件组成与配置方案

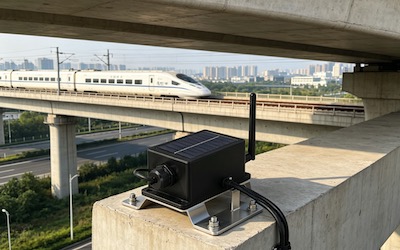

1. S-CGTS无线倾角监测终端
用于桥墩、墩帽、刚性结构附件或其他代表性位置的长期姿态趋势辅助监测。
2. 高精度双轴倾斜仪
用于重要桥墩、梁端及对微小转角要求较高的结构监测。
3. GNSS三维位移监测
用于墩顶、特殊桥跨和重要结构的长期水平及竖向位移。
4. 自动全站仪
适用于桥墩、梁体和桥跨空间位移自动测量。
5. 静力水准或沉降监测系统
用于墩台、梁体和结构关键位置的高精度竖向变化。
6. 支座位移传感器
监测活动支座纵横向位移及温度伸缩状态。
7. 专业加速度传感器
用于桥梁动力响应、列车通过振动、撞击和地震事件监测。
8. 应变监测设备
对于特殊大跨、钢结构、连续梁或结构专项健康监测项目，可在重点截面配置。
9. 温度传感器
用于梁体、支座和环境温度监测。
10. 视频监控
用于桥下交通、施工和碰撞事件辅助确认。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
通信方式：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认数据上报周期：2小时，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配置顶部小型太阳能补能结构。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. 设备应用边界
S-CGTS能够提供长期局部姿态变化信息，但轨道交通桥梁属于对几何状态和行车平顺性要求较高的工程结构，其0.1°标称准确度不适合作为微小桥墩转角、高精度梁端转角或轨道几何控制的唯一测量手段。
例如0.1°约等于1.745 mrad。对于10 m高桥墩，如果仅为了理解数量级并假定整个桥墩作为刚体转动：
u ≈ 10 × 0.001745 ≈ 17.5 mm。
真实桥墩并非刚体，因此不能把17.5 mm作为S-CGTS的实际墩顶位移误差，但这个数量级说明：需要毫米级桥墩位移监测时，应采用精度更高的直接位移或专业倾斜技术。
S-CGTS的100 Hz为内部检测能力，不代表可以通过4G持续提供100 Hz完整桥梁振动时程。需要桥梁模态、频率、阻尼和列车动力响应研究时，应采用专业结构振动系统。
十一、软件平台与数据展示
1. 线路GIS总览
在地图和线路里程上显示全部跨线桥梁及实时监测状态。
2. 桥梁结构模型
按照桥墩、梁跨和支座位置展示监测测点。
3. 桥墩二维倾斜矢量
显示沿线路方向和横桥向的倾角变化及主要方向。
4. 沉降纵断面
显示多个桥墩沿线路方向的累计沉降及差异沉降。
5. 墩顶位移矢量
直接显示墩顶水平移动方向和累计量。
6. 梁体挠度曲线
重点桥跨显示跨中和多个测点的竖向变形曲线。
7. 支座温度—位移图
将结构温度与活动支座位移放在同一坐标中展示，识别正常伸缩规律。
8. 列车事件曲线
显示列车进入、通过、离开期间桥梁动力响应，以及列车离开后的恢复状态。
9. 轨道几何关联
将轨道检测结果与桥梁墩号、里程和结构形变统一展示。
10. 碰撞事件回放
出现冲击后同步调取加速度、倾角、位移及视频信息。
十二、数据分析与智能应用
1. 长期基准漂移分析
通过低动态、温度可比的时间窗口提取桥墩和梁体长期结构中心位置，避免直接比较任意两个瞬时数据。
2. 温度效应识别
长期学习每座桥自身的温度—位移关系，将正常季节性和日周期伸缩与异常趋势分开。
3. 列车响应模板
积累正常列车通过情况下的桥梁响应范围。
如果相似车辆和运行条件下某一桥跨的动态响应逐渐偏离历史特征，可进入专项检查列表。
4. 墩—梁—轨关联分析
桥墩沉降后检查梁端和轨道高低是否产生对应变化；梁体长期挠度异常后检查轨道几何是否存在同里程异常。
5. 支座卡滞辅助识别
如果温度发生明显周期变化，但活动支座位移长期明显小于自身历史正常响应，同时相邻墩梁受力或位移出现异常，可将支座列为重点检查对象。
6. 单墩与区域性变化识别
只有一座桥墩异常时，优先排查局部基础、碰撞和测点；连续多座桥墩同步沉降时，则进一步分析区域地基或外部工程影响。
7. 外部施工时空关联
将邻近基坑开挖、降水、桩基施工和道路工程进度与桥梁结构数据对应，判断形变发展是否与外部工程阶段有关。
8. 碰撞后残余变形识别
碰撞瞬间的加速度峰值主要反映事件发生；更重要的是事件结束后桥墩、梁体和支座是否产生新的稳定位置。
9. 多源数据一致性分析
倾角发生变化但全站仪、GNSS、沉降和轨道数据均稳定时，应首先检查传感器和安装基座。
多个独立监测量在相同位置和时间表现出一致趋势时，提高结构复核优先级。
十三、预警机制与决策支撑
轨道交通跨线桥梁不宜设置一个适用于所有桥梁的统一倾角、沉降或位移报警值。
不同桥型、跨度、桥墩高度、轨道结构、基础条件、列车速度和线路等级存在明显差异。正式监测控制值应来自结构设计、运营监测方案、轨道维护要求以及运营单位批准的分级控制指标。
1. 数据质量提示
单点突跳首先检查电源、通信、设备碰撞、安装支架和采集异常。
2. 累计形变提示
沉降、水平位移或倾斜逐步偏离历史正常范围时进入趋势观察。
3. 变化速率提示
长期稳定测点出现持续加速变化时提高关注等级。
4. 差异沉降提示
相邻桥墩沉降差不断增大时，应同步检查梁体和轨道纵向几何状态。
5. 多参数联合提示
桥墩倾斜＋墩顶位移＋轨道异常，或沉降＋梁端位移＋轨道高低变化等多参数同时出现时，提高专业复核等级。
6. 支座异常提示
温度变化正常但支座位移规律发生显著变化时，形成支座专项检查提示。
7. 碰撞事件提示
监测到明显冲击后立即进入事件模式，比较事件前后桥墩、梁体和支座基准。
8. 决策流程
监测异常 → 数据有效性核查 → 查询列车及温度工况 → 对比相邻桥墩和桥跨 → 查询轨道状态 → 检查碰撞和外部施工 → 现场巡查 → 高精度测量复核 → 支座及结构检查 → 专业评估 → 维修处置 → 持续监测验证。
列车限速、停运或其他重大运营措施，应按照运营单位应急体系、设计控制指标和专业技术评价执行，不能由普通无线倾角设备单独决定。
十四、项目实施方案
1. 基础资料收集
收集桥梁设计、竣工、地质、基础、支座、轨道、历年检测、维修和运营资料。
2. 桥型及风险分析
明确简支梁、连续梁、钢梁、组合结构以及特殊桥跨等结构形式。
3. 跨线环境调查
明确桥下道路、铁路、既有轨道、交通流、车辆限高以及碰撞风险。
4. 风险区段划分
重点识别高墩、软土地基、历史沉降、重要道路跨越、连续梁固定墩、支座异常和邻近施工区段。
5. 监测项目设计
按照风险确定沉降、水平位移、倾角、挠度、支座、振动和轨道监测组合。
6. 设备精度匹配
先根据预计结构变化和项目控制精度确定仪器，再决定S-CGTS是否作为辅助姿态终端，不能由已有产品反推工程精度要求。
7. 点位设计
桥墩倾角终端应安装在与桥墩主体具有可靠刚性关系的位置，避免栏杆、电缆架和其他附属构件。
8. 建立统一坐标
建议定义：
X：沿线路方向。
Y：横桥方向。
Z：竖向。
所有倾角和位移数据转换为工程坐标。
9. 初始高精度测量
设备投入运行前，通过水准、全站仪或GNSS获取桥梁初始几何状态。
10. 稳定基准建立
连续采集多个温度、列车和昼夜工况，形成正常响应范围。
11. 系统联调
测试传感器、通信、平台、报警、视频和运营数据时间同步。
12. 试运行
通过一段时间正常列车运营积累数据后，再确定项目最终趋势模型和报警规则。
十五、运维服务保障
1. 设备定期检查
检查安装基座、紧固件、天线和设备外壳，防止桥下车辆、维护作业或长期振动影响安装状态。
2. 定期高精度复测
无线倾角和自动监测数据应定期与水准、全站仪、GNSS或轨道检测成果交叉验证。
3. 支座专项检查
对于温度—位移关系异常的支座，结合现场外观、滑移、限位和结构状态进行检查。
4. 温度模型维护
随着数据积累持续更新桥梁自身正常季节变化模型。
5. 碰撞事件专项复核
发生桥下撞击后，检查监测设备本身，并开展桥墩、梁底、支座和防撞结构专项检查。
6. 维修后基准管理
支座更换、桥墩加固、梁体维修或轨道调整后，应保留原基准并建立新的阶段基准。
7. 数据长期保存
轨道交通桥梁状态通常需要多年趋势才能正确判断，因此应保存原始数据而不仅仅保存报警结果。
8. 年度状态评价
形成桥墩沉降、倾斜、支座、梁体和异常事件年度综合分析报告。
十六、项目优势与方案价值
1. 从桥墩倾角扩展到完整桥梁传力链
同时关注基础、桥墩、支座、梁体和轨道，使倾角数据具有明确工程解释。
2. 区分列车动态与永久形变
避免将正常列车通过产生的短时结构响应误判为桥梁安全异常。
3. 识别温度变形与结构异常
通过支座位移和结构温度联合分析，减少季节性误报警。
4. 结构数据与轨道状态联动
能够从桥梁结构变化进一步判断是否影响轨道几何和运营状态。
5. 支持跨线桥碰撞快速检查
车辆撞击发生后能够立即保留事件数据并快速筛选是否形成残余形变。
6. 支持邻近施工保护
桥梁监测与外部工程施工时间轴关联，提高跨线桥保护管理能力。
7. 支持状态维修
通过长期趋势筛选真正需要重点检测的桥墩、支座和桥跨，提高维护资源使用效率。
8. 建立全寿命数据资产
桥梁结构、轨道、列车工况和维修历史统一保存，为运营安全和后续改造提供连续基础资料。
十七、应用场景
轨道交通跨线桥梁形变监测：用于城市轨道交通跨越道路、铁路及既有交通设施的桥梁综合在线监测。
轨道交通桥墩倾斜监测：用于高架桥桥墩长期纵横向姿态变化监测。
轨道交通桥梁沉降监测：用于桥墩、桥台和软土地基区段长期高程监测。
地铁高架桥变形监测：用于高架区间桥梁沉降、位移、倾斜和梁体状态监测。
轨道交通桥梁支座监测：用于支座温度位移和异常工作状态分析。
轨道交通桥梁挠度监测：用于重点跨线桥和特殊跨度梁体长期竖向变形监测。
跨道路轨道交通桥梁监测：用于桥下交通碰撞风险及事件后结构状态检查。
邻近施工桥梁保护监测：用于基坑、道路改造、地下工程和桩基施工期间桥梁安全保护。
轨道交通结构健康监测：用于桥梁振动、应变、形变和运营工况综合分析。
既有轨道交通桥梁运营监测：用于长期运营桥梁状态评价和预防性维护。
十八、效益分析
1. 运营安全效益
通过长期监测桥墩、梁体、支座和轨道之间的关系，提高缓慢结构异常进入运营管理视野的及时性。
2. 检测效率效益
从定期全面检查升级为“在线筛查＋重点复测”，使人工和专业检测更加集中于真正存在异常趋势的桥跨。
3. 碰撞应急效益
桥下车辆发生撞击后，可以快速调取事件前后结构数据，为是否需要专项测量和结构检查提供依据。
4. 施工保护效益
邻近外部施工期间连续获取桥梁状态，可及时判断结构是否随施工阶段出现趋势性变化。
5. 支座维护效益
通过长期温度—位移关系筛选异常支座，为支座检查和更换计划提供数据支持。
6. 轨道维护效益
桥梁结构数据与轨道几何数据关联，可以帮助分析重复轨道病害是否存在桥梁基础或梁体原因。
7. 全生命周期效益
长期保存桥梁正常运营、特殊事件、维修和加固数据，可以为后续结构评价、改造和延寿提供历史依据。
项目具体经济效益应根据桥梁数量、人工检测成本、线路运营等级、既有系统可利用程度及监测等级单独测算，不建议使用统一投资收益比例。
十九、标准规范与政策依据
轨道交通跨线桥梁监测应根据线路制式、桥梁结构、运营阶段以及是否存在外部工程影响确定最终采用的标准体系。
- GB 55033-2022《城市轨道交通工程项目规范》。
- GB/T 51234-2017《城市轨道交通桥梁设计规范》。
- GB/T 39559.1-2020《城市轨道交通设施运营监测技术规范 第1部分：总则》。
- GB/T 39559.2-2020《城市轨道交通设施运营监测技术规范 第2部分：桥梁》。
- GB/T 39559.4-2020《城市轨道交通设施运营监测技术规范 第4部分：轨道和路基》。
- GB/T 50308-2017《城市轨道交通工程测量规范》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》及现行有效规定。
- CJJ/T 202-2013《城市轨道交通结构安全保护技术规范》。
- CJJ 242-2016《城市道路与轨道交通合建桥梁设计规范》，适用于对应合建桥梁项目，并与现行强制性通用规范配合使用。
- GB 55018-2021《工程测量通用规范》。
- 具体线路设计文件、桥梁竣工资料、运营监测方案、线路维护规则和结构安全评价资料。
其中，城市轨道交通运营桥梁监测可重点结合GB/T 39559.2-2020建立监测项目、数据管理和运营监测体系。
GB 55033-2022属于城市轨道交通工程的强制性工程建设规范。工程建设、运营维护中的相关技术要求应首先符合该规范以及其他现行强制性通用规范。
对于跨越城市道路并与道路桥梁形成合建体系的项目，可结合CJJ 242-2016执行；普通独立轨道交通跨线桥则应根据自身结构体系采用GB/T 51234-2017及项目适用标准。
正式项目的桥墩沉降、倾斜、墩顶位移、梁体变形和轨道几何预警控制值，应由设计、运营和监测责任单位结合具体桥梁结构及历史基准确定，不应由无线倾角终端厂家给出统一阈值。
二十、成功案例
以下为典型应用案例示例。如没有对应真实项目业绩，对外发布时建议保留“典型应用案例（示例）”说明。
案例一：某城市轨道交通跨快速路高架桥桥墩长期倾斜监测
某轨道交通高架区间跨越城市快速路，部分桥墩位于道路中央分隔带，现场人工长期测量组织困难。
项目在重点桥墩设置高精度沉降和水平位移监测，并配置姿态监测终端作为辅助数据源。
长期运行后，大部分桥墩保持稳定，其中一座桥墩横桥向姿态出现缓慢变化。
系统进一步对比墩顶全站仪位移数据，发现同方向水平位移也存在持续趋势。
项目因此安排专项基础和桥墩检测，而没有根据单一倾角数据直接判断结构安全。
案例二：某连续梁支座温度位移异常识别
某城市轨道交通连续梁长期监测活动支座纵向位移和梁体温度。
正常情况下，支座位移随季节和昼夜温度变化具有较稳定相关性。
运行一段时间后，其中一个活动支座在温度明显变化情况下位移幅度逐渐低于历史规律，而相邻结构的位移分配出现改变。
系统将该支座列入重点检查对象。
现场进一步检查支座滑移和限位状态。
该场景通过温度—位移关联发现问题，而不是简单设置固定支座位移报警值。
案例三：列车通过动态挠度与长期梁体变形区分
某轨道交通跨线桥配置梁体位移和专业加速度监测。
列车通过时跨中出现周期性向下挠曲，列车驶离后梁体重新恢复至原有稳定位置。
系统将这种具有重复性和可恢复性的变化建立为正常列车荷载响应模板。
随后监测发现某一阶段列车离开后梁体稳定位置与历史基准存在持续偏移。
平台将这一“残余变化”从正常列车动态响应中筛选出来，触发专业测量复核。
案例四：桥下车辆碰撞后的快速结构复核
某轨道交通高架桥跨越城市主干路，一辆车辆意外撞击桥墩防撞区域。
监测系统记录到明显冲击事件。
事故结束后，平台自动比较碰撞前后的桥墩倾角、水平位移和相邻桥墩数据。
虽然碰撞过程中产生明显瞬态加速度，但事件后桥墩长期基准没有形成明显变化。
运营单位仍按照规定完成现场结构检查和专业测量。
在线监测数据为事故后的快速风险分级提供了额外依据。
案例五：邻近深基坑施工期间轨道交通桥梁保护监测
某在建商业项目深基坑靠近既有轨道交通高架桥。
施工前建立桥墩沉降、墩顶水平位移、倾斜和轨道状态初始基准。
平台同步记录基坑开挖、支撑施工和降水阶段。
随着基坑开挖进入较深阶段，靠近基坑侧两座桥墩出现同方向的小幅水平位移趋势，而远端桥墩保持稳定。
项目提高监测频率，并开展独立全站仪复测。
通过“施工阶段—桥墩空间位置—结构变化”关联，为后续施工控制提供连续数据支持。
案例六：桥墩差异沉降与轨道高低异常联合分析
某高架区间线路维护过程中发现相同里程轨道高低需要重复调整。
桥梁长期监测数据显示，对应位置相邻两个桥墩之间存在缓慢发展的差异沉降。
将轨道检测和桥墩沉降曲线按照里程对齐后，两种数据具有较好的空间一致性。
项目由此不再只进行重复轨道调整，而是进一步检查桥梁基础及墩台状态。
这一场景体现了轨道交通桥梁监测从单纯结构监测向“桥梁—轨道”联合诊断的实际价值。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB 55033-2022《城市轨道交通工程项目规范》。
- GB/T 51234-2017《城市轨道交通桥梁设计规范》。
- GB/T 39559.1-2020《城市轨道交通设施运营监测技术规范 第1部分：总则》。
- GB/T 39559.2-2020《城市轨道交通设施运营监测技术规范 第2部分：桥梁》。
- GB/T 39559.4-2020《城市轨道交通设施运营监测技术规范 第4部分：轨道和路基》。
- GB/T 50308-2017《城市轨道交通工程测量规范》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》。
- CJJ/T 202-2013《城市轨道交通结构安全保护技术规范》。
- CJJ 242-2016《城市道路与轨道交通合建桥梁设计规范》。
- GB 55018-2021《工程测量通用规范》。
- 项目桥梁设计、地质勘察、竣工、支座、轨道、历年检测、维修和运营维护技术资料。
本方案适用于城市地铁高架桥、轻轨高架桥、市域轨道交通桥梁以及跨越城市道路、快速路、铁路、既有轨道线路和其他交通设施的轨道交通跨线桥梁形变倾斜综合在线监测。
轨道交通跨线桥梁监测真正需要解决的不是单独回答“桥墩倾斜了多少”，而是建立基础、桥墩、支座、梁体和轨道之间的完整结构关系，并判断监测变化究竟来自长期基础变形、温度伸缩、列车动荷载、外部施工、车辆碰撞还是结构本身发生新的永久变化。
S-CGTS无线倾角监测终端可作为桥墩和代表性刚性位置的长期姿态趋势辅助设备。对于毫米级墩顶位移、差异沉降、梁体挠度和轨道几何控制，应采用满足项目精度要求的水准、GNSS、自动全站仪、高精度倾斜和专业位移监测设备；需要研究列车动力响应、桥梁频率和模态时，应配置专业高频结构振动监测系统。
