一、项目背景与行业痛点
野外机柜和通信基站室外机柜广泛部署于山区、乡村、公路沿线、铁路沿线、城市边缘、工业园区、河道、水库、农田、海岸以及偏远无人值守区域，用于安装通信、电源、蓄电池、边缘计算、数据采集、传输和环境控制等设备。相比室内机房，室外机柜长期直接暴露于风、雨、积雪、高低温、冻融、地表径流、土壤沉降和人为扰动环境中。部分站点还位于边坡、回填土、路肩、山地平台或者临时硬化地面，基础条件差异较大。野外机柜发生倾斜并不一定从柜体本身开始。常见发展过程可能是基础一侧下沉、地面冲刷、混凝土基础开裂、地脚螺栓松动或腐蚀，使机柜首先产生轻微姿态变化，随后在强风、积雪或持续地基变形作用下进一步发展，最终形成明显倾斜甚至倾倒。
对于内部配置大容量蓄电池、电源模块、空调和通信设备的一体化机柜，设备重量通常并非均匀分布。维护过程中更换电池、增加设备、改变内部安装位置，也可能使机柜重心和基础受力状态发生变化。传统基站和野外站点主要依赖周期巡检。对于偏远无人值守站点，巡检周期可能较长，机柜从轻微倾斜发展到明显失稳的过程无法连续记录。强台风、大风、暴雨、洪水、冻融以及道路施工等事件之后，运维人员通常需要逐站检查。对于拥有大量分散式室外机柜的运营单位，仅依靠人工排查成本高、响应慢，也难以确定哪些站点应优先处理。因此，野外机柜倾倒监测的重点不是单纯设置一个“倾角报警器”，而是建立机柜姿态、基础状态、外部环境和异常事件之间的长期关联，通过连续数据判断：
机柜是否正在发生不可恢复的倾斜。
倾斜来自柜体与基础之间的松动，还是基础本身整体转动。
强风过程中产生的短时扰动是否在风后恢复。
暴雨、积水或冻融之后是否形成新的长期基准。
车辆碰撞、施工扰动或人为移动后机柜是否产生残余姿态变化。
最终形成面向野外通信机柜、5G室外一体化机柜和无人值守站点的远程倾倒风险监测体系。
二、建设目标与监测目标
1. 建设目标
- 建立野外机柜长期姿态监测和设备状态数字档案。
- 连续监测机柜前后、左右方向倾斜变化。
- 识别基础沉降、基础转动和柜体锚固异常造成的姿态变化。
- 识别强风、台风、暴雨、冻融等环境事件前后的残余倾斜。
- 发现车辆碰撞、施工冲击、设备搬动等突发事件。
- 降低偏远无人值守基站对纯人工巡检的依赖。
- 按照风险程度自动筛选需要优先巡检的站点。
- 实现异常发现、现场检查、维修处理和监测验证闭环。
- 支持大量室外机柜的集中远程运维管理。
2. 监测目标
柜体倾角：监测机柜纵向和横向相对于初始基准的姿态变化。
基础姿态：重点站点可独立监测混凝土基础或设备底座姿态，用于区分基础转动和柜体自身松动。
倾斜方向：判断机柜主要向前、后、左、右或组合方向发展。
变化速率：识别长期缓慢倾斜和短时间快速失稳之间的差异。
冲击事件：辅助识别碰撞、撞击、移动和其他明显机械事件。
环境因素：根据项目需要关联风速、降雨、积水、水位、温度和冻融环境。
设备运行：可与机柜门状态、电源、蓄电池、温湿度、烟雾、水浸以及通信在线状态统一管理。
三、需求分析
1. 需要区分“倾斜”和“倾倒”
机柜倾斜是一个连续变化过程，倾倒则属于极端结果。
监测系统真正的价值在于尽可能在明显倾倒之前发现新的姿态变化，而不是等机柜已经倒地后才产生报警。
2. 需要区分柜体倾斜和基础倾斜
机柜与基础整体一起倾斜，通常说明基础或地基发生变化。
基础保持稳定但机柜相对于基础产生倾斜，则可能涉及地脚螺栓、底座、柜体结构或安装连接问题。
对于高价值站点，可采用“基础参考倾角＋柜体倾角”双传感方案进行区分。
3. 地基沉降不能只靠倾角测量
如果整个基础均匀下沉，机柜可能完全不产生倾角。
因此存在软土地基、回填土、边坡或沉降风险的项目，如需要准确监测基础竖向变化，应增加沉降或高程测量。
4. 短时冲击不能直接判断机柜正在倾倒
开关柜门、工作人员维护、车辆经过、大风以及设备振动均可能产生短时运动。
真正值得关注的是事件结束以后机柜是否形成新的稳定倾角。
5. 一个固定倾角值不适合全部机柜
不同机柜的高度、宽度、重量、内部设备布局、底座尺寸、地脚螺栓形式和安装场地不同。
因此不能简单为所有通信机柜设置同一个所谓“倾倒安全角”。
6. 偏远无人值守站点需要独立通信能力
如果监测系统完全依赖被监测基站本身的数据网络，那么基站断电或通信故障时监测数据也可能同时中断。
具有独立无线通信能力的终端可以减少对机柜内部业务网络的依赖，但仍需考虑当地运营商网络本身发生区域故障的情况。
7. 监测设备自身安装必须稳定
倾角设备不能安装在柜门、顶盖、空调外壳、遮阳板或其他可能独立活动的附件上，否则测得的可能是附件姿态，而不是机柜主体姿态。
四、总体解决方案
野外机柜基站倾倒监测采用“机柜姿态＋基础状态＋异常冲击＋环境工况＋设备运维”的总体技术路线。

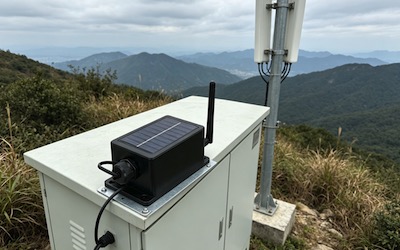

普通站点可在机柜主体刚性框架设置一套S-CGTS无线倾角监测终端，建立机柜X、Y两个主要方向的长期姿态基准。
对于软土地基、山区边坡、强风区、沿海台风区、历史倾斜站点以及重要通信节点，可采用双基准方案：
基础倾角传感器＋机柜倾角传感器。
通过两者相对变化判断问题来源。
对于需要监测实际基础沉降的站点，增加沉降或高程监测。
对于碰撞风险较高的道路沿线机柜，可结合视频、加速度事件和防撞设施状态。
对于洪水和低洼站点，可增加水浸或水位监测。
对于强风地区，可接入附近气象站或现场风速数据。
整体监测链路为：
风/雨/冻融/地基/外部碰撞 → 基础或锚固状态变化 → 机柜姿态变化 → 无线采集上传 → 趋势与事件分析 → 风险分级 → 运维派单 → 现场检查 → 基础或锚固维修 → 基准复核。
五、系统架构设计
1. 机柜姿态感知层
在通信机柜、能源柜、边缘计算柜或其他目标柜体主体结构布置倾角监测终端。
2. 基础状态感知层
重点站点可在混凝土基础、设备基座或稳定参考结构布置独立倾角或沉降设备。
3. 环境感知层
根据风险增加风速、雨量、积水、水浸、温度等数据。
4. 设备状态层
可接入门磁、电源、电池、温湿度、烟雾、空调和其他站点动环数据。
5. 边缘终端层
负责倾角、加速度、设备状态采集、异常唤醒、本地缓存和无线通信。
6. 通信层
根据项目可采用4G、站点专网或其他通信方式，实现偏远站点数据上传。
7. 平台层
按照区域、站点、机柜编号、运营单位和风险等级统一管理。
8. 运维应用层
实现地图查看、异常筛选、巡检派单、照片上传、维修记录和事件闭环。
六、监测内容与监测方法
1. 机柜横向倾斜
监测机柜左右方向姿态变化，适合识别单侧基础下沉、侧向风载、侧面碰撞及锚固异常。
2. 机柜纵向倾斜
监测机柜前后方向姿态，辅助识别前后基础不均匀变化和柜体连接异常。
3. 基础倾斜
重点站点在基础设置独立传感器，判断基础整体是否发生转动。
4. 基础沉降
对于有明确沉降监测要求的站点，通过水准、GNSS、沉降传感或其他适用技术直接获取竖向变化。
5. 碰撞与冲击
利用加速度事件和姿态突变时间辅助识别车辆碰撞、施工撞击或设备被强行移动。
6. 风环境
强风和台风区可接入风速风向，分析姿态变化是否与大风过程具有对应关系。
7. 降雨及地表水
边坡、路肩和软土地基站点可关联雨量，分析持续降雨后基础变化。
8. 水浸状态
低洼或洪水风险区可配置水浸和水位设备，识别基础冲刷和机柜进水风险。
9. 机柜门状态
门磁状态有助于解释维护人员开门操作产生的短时机械扰动。
10. 视频巡查
高风险基站可配置远程视频，用于验证柜体实际倾斜、周边积水、车辆碰撞和人为破坏。
七、技术原理与算法模型
1. 姿态基准
机柜安装验收并确认基础、地脚螺栓和柜体状态正常后，采集多组稳定数据建立初始基准：
θx0、θy0。
后续相对变化：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
2. 合成倾角
在小角度条件下可以辅助计算：
Δθr ≈ √(Δθx² + Δθy²)
系统仍应保存X、Y原始方向数据，因为倾斜方向本身具有重要诊断意义。
3. 倾斜方向
可计算姿态变化方位：
α = atan2(Δθy，Δθx)
长期观察倾斜方向是否始终指向同一区域，有助于定位基础异常方向。
4. 倾角变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
一个站点半年缓慢变化和一小时内快速形成相同角度，风险特征完全不同。
5. 柜顶偏移量辅助估算
如果将机柜理想化为整体刚性结构，高度为H，可以进行几何数量级估算：
u ≈ H × tan(Δθ)
小角度时：
u ≈ H × Δθ(rad)
该公式只用于理解刚体转动造成的柜顶水平偏移量，不能替代实际位移测量，也不适用于机柜外壳自身发生局部变形的情况。
6. 机柜—基础相对倾角
采用双传感器方案时：
θcabinet = 机柜主体姿态。
θfoundation = 基础姿态。
相对变化：
Δθrelative = Δθcabinet - Δθfoundation
如果两者近似同步变化，更可能是基础整体转动。
如果基础稳定而Δθrelative持续增加，应重点检查机柜底座、地脚螺栓和柜体结构。
7. 稳态窗口识别
系统可采用一定时间窗口的中位数、平均值和波动范围提取稳定姿态，避免一次开门、人员接触或瞬时阵风造成不必要报警。
8. 冲击后的阶跃变化
如果加速度出现明显事件，并且事件结束后：
θafter - θbefore ≠ 0
形成新的稳定基准，则应优先进行现场检查。
9. 风致响应识别
如果强风期间倾角产生短时波动，但风速下降后恢复历史基准，更接近可恢复的风致运动或测量扰动。
如果风后形成新的稳定偏移，则应检查基础和锚固系统。
10. 降雨—基础变化关联
可以建立：
Δθ = f(Rainfall，Soil/Drainage Condition)
如果多个强降雨事件后均出现同方向残余倾斜，应重点排查基础冲刷、边坡和排水问题。
11. 季节冻融识别
寒冷地区可比较温度、冻融季节和机柜姿态。
如果冬季抬升、春季回落具有稳定可重复规律，可能与冻胀有关；如果每个冻融周期结束后均保留新的残余量，则需要进一步分析基础长期变化。
八、系统功能设计
1. 站点资产管理
按照省、市、区域、站点和机柜编号建立完整资产目录。
2. 实时姿态查看
显示当前X、Y方向倾角、相对基准变化和主要倾斜方向。
3. 风险等级显示
地图中通过正常、关注、异常等状态快速筛选站点。
4. 双传感器诊断
对于基础＋柜体双监测站点，自动计算相对姿态变化。
5. 异常事件识别
对冲击、快速姿态变化和运动唤醒事件单独记录。
6. 环境事件关联
支持台风、暴雨、洪水、冻融和施工事件标记。
7. 基站动环融合
可将倾倒监测与电源、电池、门禁、温湿度和水浸状态统一展示。
8. 巡检派单
异常站点可以生成现场巡检任务，并记录处理人员、时间、照片和结果。
9. 维修闭环
基础加固、地脚螺栓紧固或机柜重新安装后，可建立新的阶段基准并保留历史记录。
10. 批量站点分析
支持按照区域、设备型号、安装年份和风险环境统计异常比例。
九、硬件组成与配置方案
1. S-CGTS无线倾角监测终端
安装于机柜主体刚性框架，用于机柜长期姿态和明显运动事件监测。
2. 基础参考倾角终端
重要站点可在混凝土基础或稳定基座配置第二套倾角设备。
3. 沉降监测设备
用于软土、回填土、山地边坡及历史基础沉降站点。
4. 风速传感器
台风、大风或高海拔风口区域可根据项目配置。
5. 雨量监测
适用于边坡、水土流失和强降雨风险站点。
6. 水浸或水位传感器
适用于低洼、河道、沿海、山区沟谷等易积水站点。
7. 门磁传感器
辅助识别正常维护开门事件。
8. 视频设备
用于高风险或重要通信节点现场状态远程复核。
9. 边缘网关
当现场需要接入多类传感器时，可配置数据采集和边缘计算网关。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
通信方式：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认数据上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配置顶部小型太阳能补能结构。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. 在野外机柜项目中的适用性
相比大型桥梁和超高层建筑，室外机柜属于尺寸较小、预期异常转角相对更明显的设备，因此S-CGTS的长期姿态趋势能力与此类应用具有较好的匹配性。
但其0.1°倾角准确度仍应根据具体机柜高度和项目希望识别的最小倾斜量进行校核。
例如高度2 m的刚性机柜，如果发生0.1°整体转动，几何上对应的柜顶水平尺度约为：
u ≈ 2 × tan(0.1°) ≈ 3.5 mm
该数值仅用于角度和几何尺寸的数量级理解，不等同于实际系统柜顶位移测量精度。
3. 加速度能力边界
±1 g三轴加速度可用于明显运动和冲击事件的辅助记录，但不能将S-CGTS直接定位为专业碰撞分析仪或高频结构振动仪。
100 Hz内部检测能力也不等于能够通过4G持续上传100 Hz完整波形。
十一、软件平台与数据展示
1. 基站地图总览
在GIS地图中显示所有野外机柜位置和当前风险状态。
2. 单站机柜姿态
显示当前X、Y角度、相对基准变化、倾斜方向和变化速率。
3. 二维倾斜矢量
通过平面箭头直观展示机柜当前主要倾斜方向。
4. 历史趋势
支持小时、天、月、年度倾角趋势对比。
5. 基础—柜体对比
双传感站点可以在同一曲线显示基础和柜体姿态。
6. 环境联合曲线
将风速、雨量、温度或水位与机柜倾角统一展示。
7. 冲击事件时间轴
显示明显运动发生时间以及事件前后的姿态变化。
8. 运维记录
倾角异常可以关联现场照片、巡检报告、地脚螺栓检查和基础维修。
9. 区域异常排行榜
根据累计倾斜、变化速度和异常事件数量筛选重点站点。
10. 自动报表
生成基站倾倒监测日报、月报、台风专项报告和年度设备状态报告。
十二、数据分析与智能应用
1. 持续性倾斜识别
单次超出正常波动范围并不立即判断危险，而是分析异常是否连续多个采集周期存在。
2. 缓慢基础沉陷识别
如果机柜每天向同一方向产生微小增量，并连续数周发展，可自动标记为慢性趋势异常。
3. 突发倾斜识别
短时间产生明显角度阶跃，并在事件后保持新的稳定状态，优先检查碰撞、地脚螺栓、基础和人为移动。
4. 风后残余倾斜分析
强风前获取基准：
θbefore
强风结束并稳定后：
θafter
计算：
Δθres = θafter - θbefore
重点关注是否形成不可恢复的新姿态。
5. 雨后基础风险分析
对于边坡和土质站点，将累计降雨与倾斜趋势叠加。连续强降雨后出现缓慢同方向变化时，可提高基础和排水检查优先级。
6. 冻融周期分析
高寒地区按照年度温度周期观察基础抬升、回落及残余量，筛选冻胀影响明显站点。
7. 柜体与基础原因分离
双传感器可以形成典型诊断：
柜体变化≈基础变化：优先检查地基和基础。
柜体变化明显、基础稳定：优先检查锚固和柜体结构。
基础变化但柜体相对保持：说明柜体随基础共同运动。
8. 区域事件分析
如果一个台风过境后同一区域大量站点同时出现短时变化，可以首先按环境事件处理。
如果只有单个机柜在正常天气下持续变化，则优先排查站点自身问题。
9. 站点风险画像
长期可按照：
基础类型＋安装年限＋环境等级＋历史倾斜＋异常事件＋维修次数
形成站点风险画像，为巡检计划排序提供依据。
十三、预警机制与决策支撑
野外机柜倾倒监测不建议为所有型号统一规定一个绝对报警角度。
正式控制指标应综合机柜尺寸、重心、底座形式、地脚螺栓、基础设计、安装验收标准及运营单位管理要求确定。
1. 数据异常提醒
单次突跳首先判断设备安装、维护操作和通信数据是否正常。
2. 姿态趋势提醒
多个监测周期连续向相同方向变化时进入关注状态。
3. 变化速率提醒
原本缓慢变化突然明显加快时提高风险等级。
4. 冲击事件提醒
明显机械事件发生后自动进入事件后复核模式。
5. 基础联合提醒
柜体和基础同步形成新的姿态变化时，优先检查地基和混凝土基础。
6. 环境事件提醒
台风、暴雨、洪水和冻融结束后自动检查是否出现新的残余量。
7. 多参数高风险状态
例如：
倾角持续增加＋基础变化＋现场积水。
倾角阶跃＋明显冲击事件。
倾角变化＋机柜业务掉线。
倾角变化＋门禁异常＋视频异常。
这种组合信息比单个角度更适合确定巡检优先级。
8. 推荐处置流程
姿态异常 → 判断数据有效性 → 查询门禁及维护记录 → 查询天气和降雨 → 判断是否有冲击事件 → 对比基础传感器 → 远程视频确认 → 现场检查基础、地脚螺栓和柜体 → 必要时停电或采取临时固定措施 → 基础加固/重新安装 → 复测并建立新阶段基准。
十四、项目实施方案
1. 站点资产调查
收集机柜型号、尺寸、重量、内部设备、基础类型、安装年限和站点位置。
2. 风险环境分类
将站点划分为普通、强风、台风、边坡、软土、洪水、冻融、道路碰撞等类型。
3. 安装方式调查
确认机柜采用混凝土基础、预制基础、钢结构底座、墙边安装还是其他固定方式。
4. 风险等级划分
优先监测重要通信节点、历史倾斜机柜、高风区、偏远无人区和基础条件较差站点。
5. 监测方案选择
普通站点采用单机柜倾角监测。
重点站点采用柜体＋基础双倾角。
沉降风险明显站点进一步增加沉降监测。
6. 安装位置确定
优先安装在机柜主体内部或外部可靠刚性骨架，确保不会因柜门开启和附件振动产生假数据。
7. 坐标定义
建议：
X方向：机柜左右方向。
Y方向：机柜前后方向。
Z方向：竖直方向。
每个站点保存现场方向照片。
8. 初始检查
安装传感器前先检查基础裂缝、地脚螺栓、柜体垂直度和周边排水，避免在已经异常的机柜上直接建立“正常零点”。
9. 建立基准
完成安装和验收后连续获取多组稳定数据，建立正式姿态基准。
10. 模拟事件测试
在不影响设备安全的条件下测试通信、运动唤醒、平台报警和运维通知流程。
11. 试运行
积累正常风、维护开门和昼夜温度条件下的数据，形成站点正常波动范围。
十五、运维服务保障
1. 定期检查传感器固定
确认安装支架未松动，避免把传感器自身转动误认为机柜倾斜。
2. 基础同步巡查
现场检查混凝土开裂、基础周边冲刷、积水、土体沉陷和地脚螺栓腐蚀。
3. 电池和通信管理
平台持续监控设备电量和在线状态，并根据实际上报频率规划维护周期。
4. 太阳能补能条件检查
树木遮挡、建筑阴影、积雪和灰尘均会影响小型太阳能补能效果。
5. 极端天气后专项检查
台风、暴雨、洪水和暴雪后自动筛选残余倾斜明显站点，安排优先巡检。
6. 维修后基准管理
基础修复、地脚螺栓重新固定、柜体扶正或设备整体迁移后，不应直接删除历史数据，应保存原阶段基准并建立新基准。
7. 设备更换记录
更换电池、空调或大型内部设备后，如机柜载荷分布明显改变，应记录维护事件并检查新的稳定姿态。
8. 年度风险复盘
统计高风险站点、台风受损站点、重复报警站点和基础维修效果，为下一年度基站运维计划提供依据。
十六、项目优势与方案价值
1. 提前发现倾倒发展过程
从“机柜倒了以后发现”升级为“机柜正在产生持续倾斜时发现”。
2. 能够区分基础问题和柜体问题
双传感器方案能够明显提高故障原因判断效率。
3. 适合偏远无人值守环境
低功耗无线监测减少频繁到站人工读取需求。
4. 支持极端天气后快速排查
运维中心可以先根据数据确定重点站点，再安排人员巡检。
5. 支持通信站点规模化管理
数百或数千个机柜可以在统一地图中进行集中管理。
6. 与动环系统形成互补
传统动环主要关注电源、温湿度、门禁和烟雾，倾倒监测增加了机柜物理结构状态这一维度。
7. 独立监测链路提高信息完整性
独立无线终端可以减少对被监测机柜内部通信和供电系统的依赖。
8. 支持预测性运维
通过长期变化速度筛选正在逐渐恶化的站点，而不仅仅处理已经超出固定阈值的设备。
十七、应用场景
野外机柜倾倒监测：用于偏远无人值守室外设备柜长期姿态和倾倒风险监测。
通信基站机柜倾斜监测：用于移动通信基站室外一体化机柜物理状态管理。
5G基站机柜倾倒监测：用于5G边缘站点、室外通信机柜和配套能源设备。
室外一体化机柜监测：用于通信、电源、蓄电池和温控一体化设备柜。
基站能源柜倾斜监测：用于内部配置电池和通信电源的室外能源机柜。
山区通信基站监测：用于边坡、山顶和地基条件复杂站点。
道路沿线机柜防倾倒监测：用于车辆碰撞、道路施工和路基沉陷风险区域。
沿海基站台风监测：用于强风、台风和盐雾环境通信站点。
高寒地区机柜倾斜监测：用于冻胀、融沉和积雪环境。
无人值守边缘站点监测：用于边缘计算柜、数据采集柜和远程通信设备柜。
十八、效益分析
1. 运维效率效益
运营单位无需对全部偏远机柜以相同频率进行现场倾斜检查，可以根据在线数据将巡检资源优先投入异常站点。
2. 极端天气应急效益
台风和暴雨结束后，可以快速筛选发生残余倾斜的站点，缩短大范围人工排查时间。
3. 设备资产保护效益
在基础和锚固问题尚未发展到完全倾倒前进行维修，可减少机柜、蓄电池、通信设备和线缆受到二次损坏的可能性。
4. 通信保障效益
对于重要基站，提前发现基础失稳有助于减少设备倾倒导致的通信中断风险。
5. 故障定位效益
通过柜体和基础双传感器，可以减少到场后仍需要长时间判断问题来源的情况。
6. 数据资产效益
多年运行后可以掌握不同地区、不同基础和不同机柜型号的实际稳定性，为后续站点建设和设备选型提供数据依据。
7. 管理闭环效益
报警、巡检、维修和复测统一记录，使机柜物理安全状态具有完整可追溯性。
具体经济收益需要根据机柜数量、站点分布、人工巡检成本、故障停机损失和现有运维体系单独测算。
十九、标准规范与政策依据
野外通信机柜倾倒监测涉及机柜产品、基础安装、户外环境适应性、防雷接地及工程测量等多个技术领域，正式项目应根据机柜用途和通信运营单位要求选择适用标准。
- YD/T 1537-2015《通信系统用户外机柜》。
- YD/T 5186-2021《通信系统用室外机柜安装设计规范》。
- YD/T 2379.8-2025《电信设备环境试验要求和试验方法 第8部分：户外电信设备》。
- YD/T 1436-2024《室外型通信电源系统》。
- GB 50689-2011《通信局（站）防雷接地工程设计规范》。
- GB/T 33676-2017《通信局（站）防雷装置检测技术规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- 具体通信运营商室外机柜、基站建设、动环监控和运行维护企业标准。
- 项目所在地基础设计、抗风、抗震、防洪及相关建设管理要求。
YD/T 5186-2021针对通信系统用室外机柜的安装设计，其内容包括安装位置选择、机柜配置、供电引入、基础建筑设计、防雷接地和安装等要求，因此机柜倾倒监测不能脱离原有基础和安装设计单独考虑。
YD/T 2379.8-2025面向户外固定使用的电信设备环境适应性，适用于草坪、街边、楼顶、塔上、抱杆、挂墙以及户外机柜内使用的电信设备，可作为户外环境适应性设计的参考依据。
倾斜在线监测属于运行状态感知措施，不能代替室外机柜基础、地脚锚固、防雷接地、结构强度和安装验收本身的要求。
正式项目的倾角预警值和处置等级，应根据具体机柜尺寸、基础设计、锚固方式、现场环境及运营单位要求专项确定。
二十、成功案例
以下为典型应用案例示例，用于说明监测应用逻辑。没有对应真实客户项目时，对外发布建议保留“典型应用案例（示例）”说明。
案例一：山区基站持续降雨后基础倾斜监测
某山区通信基站室外一体化机柜安装于山坡侧混凝土平台。
雨季连续强降雨后，平台发现机柜横向倾角连续数日缓慢向坡外方向发展。
变化并非一次突跳，而是每天形成新的微小增量。
现场巡检发现基础外侧地表存在明显水土流失，排水沟局部堵塞，混凝土基础边缘出现土体淘空。
项目完成排水和基础加固后，机柜姿态重新稳定。
这一场景体现了长期变化速率对于山区野外机柜倾倒风险监测的实际价值。
案例二：沿海基站台风后的残余倾斜识别
某沿海区域部署大量室外通信机柜。
台风期间多个机柜监测数据均出现不同程度短时波动。
台风离开后，大部分机柜恢复台风前基准。
其中一个站点仍保持新的横向偏移。
系统将该站点自动列入优先巡检清单。
现场发现一侧地脚固定区域存在异常，随后进行重新加固。
系统并没有把台风期间每一个角度峰值都作为结构故障，而是重点识别风后的不可恢复变化。
案例三：道路沿线机柜车辆碰撞事件监测
某通信机柜位于道路路肩附近。
夜间系统记录到明显运动事件，同时机柜X方向角度出现阶跃变化。
事件结束后倾角没有恢复原基准。
远程平台调取附近视频后发现车辆曾与机柜防护设施发生接触。
运维人员到场检查发现机柜底座和防撞设施受损。
加速度事件和残余姿态联合使用，使系统能够区分普通车辆经过振动和真正的碰撞事件。
案例四：双传感器识别基础沉降而非柜体松动
某重要通信站点分别在混凝土基础和机柜主体安装姿态监测终端。
数月运行后，两套传感器均向同一方向出现近似同步的缓慢变化。
机柜相对于基础的角度差基本保持稳定。
现场检查发现机柜地脚螺栓和柜体结构状态正常，但基础一侧地基存在沉降。
通过“柜体—基础”双基准，系统避免将基础问题误诊为柜体安装松动。
案例五：机柜维护操作造成的误报警识别
某站点倾角数据在维护时间出现短时波动。
平台同步读取门磁信息，确认当时机柜处于开门维护状态。
维护结束以后机柜姿态恢复原基准，未形成持续偏移。
系统将事件记录为运维扰动而非倾倒风险。
该应用说明机柜倾角与门禁、维护工单等数据关联能够有效减少无意义报警。
案例六：高寒地区冻融造成的季节性基础变化
某高寒地区野外通信机柜连续监测多个季节。
数据发现冬季低温阶段基础姿态存在一定规律性变化，春季融冻后大部分变化逐步恢复。
其中一个站点连续两个年度在冻融结束后都留下新的残余倾角。
项目将该站点列入基础专项处理对象。
通过跨年度数据，可以把正常季节性起伏与逐年累积的永久变化区分开来。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- YD/T 1537-2015《通信系统用户外机柜》。
- YD/T 5186-2021《通信系统用室外机柜安装设计规范》。
- YD/T 2379.8-2025《电信设备环境试验要求和试验方法 第8部分：户外电信设备》。
- YD/T 1436-2024《室外型通信电源系统》。
- GB 50689-2011《通信局（站）防雷接地工程设计规范》。
- GB/T 33676-2017《通信局（站）防雷装置检测技术规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- 通信运营商基站建设、室外机柜、动环监控及维护管理相关企业技术文件。
本方案适用于通信基站室外机柜、5G一体化机柜、室外能源柜、蓄电池柜、边缘计算机柜、无人值守通信站点以及其他固定安装野外设备机柜的姿态倾斜和倾倒风险在线监测。
野外机柜倾倒监测真正需要解决的不是简单判断“机柜现在倾斜几度”，而是识别机柜是否正在形成新的不可恢复姿态，并进一步判断变化来自基础沉陷、地脚锚固、强风、暴雨冲刷、冻融、碰撞还是人为扰动。
S-CGTS无线倾角监测终端适合承担机柜主体长期姿态、明显运动事件和无人值守远程监测任务。对于存在基础沉降风险的重要站点，可以增加基础参考倾角和沉降监测，通过“机柜＋基础＋环境”的多参数体系提高倾倒风险识别能力。
