一、项目背景与行业痛点
大型城市雕塑、主题景观雕塑、纪念性雕塑、地标艺术装置和大型公共艺术构筑物广泛设置于城市广场、公园、景区、文化场馆、交通枢纽、滨水空间、商业综合体以及城市重要景观节点。随着雕塑尺度不断增大，部分大型雕塑高度达到数十米，并采用复杂异形钢结构、不锈钢外壳、铸铜构件、混凝土基座以及多层内部支撑体系，其安全属性已经明显超出普通艺术品维护范围。大型雕塑通常具有高度大、造型不规则、迎风面积大、质量分布不均匀和重心偏心等特点。其主体与底座之间通过预埋件、地脚螺栓、钢结构底板、混凝土基座等方式连接，最终由基础将全部荷载传递至地基。一旦地基发生不均匀沉降、基础转动、底座开裂、地脚锚固松动或者主体结构连接状态发生变化，最初可能只表现为毫米级位移或很小的倾角变化。由于大型雕塑高度较大，小幅底部转角在顶部即可形成明显水平位移，因此长期微小变化具有重要监测价值。
大型雕塑另一个突出特点是结构形态不规则。很多雕塑并不存在传统建筑中清晰的柱、梁、楼层体系，而是由空间钢骨架、曲面外壳、悬挑构件和艺术造型共同组成。底座倾斜、内部骨架变形和外壳局部变形属于不同问题，不能仅依靠一个倾角传感器判断整个雕塑安全状态。室外大型雕塑还长期承受风荷载、阵风、台风、昼夜温差、太阳辐射、降雨、冻融以及材料热胀冷缩作用。特别是高耸、薄壁、大面积悬挑和造型复杂的雕塑，在强风条件下可能出现可恢复的结构摆动。强风期间产生的瞬时变化与风后仍然存在的残余倾斜，需要采用不同判断方式。部分雕塑位于回填土、滨水软土、地下空间顶板、广场地下车库、山地边坡或者原有建筑基础附近，基础受力条件较为复杂。地下施工、基坑开挖、地下水变化、长期地面沉降等因素，也可能逐步影响雕塑基础。传统雕塑维护主要依靠外观巡检，可以发现锈蚀、外壳破损、明显裂缝和连接件缺失，但对于基础正在缓慢转动、地基差异沉降以及结构姿态长期漂移，人工目测通常难以及时识别。因此，大型雕塑底座位移倾斜监测应建立“地基基础—混凝土基座—锚固连接—主体骨架—顶部及悬挑构件—环境荷载”的完整监测逻辑，从单一倾角检测升级为面向大型雕塑结构安全和公共安全的长期状态监测体系。
二、建设目标与监测目标
1. 建设目标
- 建立大型雕塑基础和主体结构长期数字基线。
- 连续监测雕塑底座沉降、水平位移和倾斜变化。
- 识别基础整体转动与局部锚固连接异常。
- 监测雕塑主体相对于基础是否产生新的姿态变化。
- 分析风荷载和温度作用造成的可恢复变形。
- 识别强风、台风、地震、碰撞等事件后的残余变形。
- 监测重要锚固、混凝土基座及内部支撑结构长期状态。
- 为大型雕塑日常巡检、维修加固和安全评价提供连续数据。
- 建立监测异常、现场复核、专业检测、维修处理和持续验证闭环。
- 提高公共空间大型雕塑结构安全数字化管理能力。
2. 监测目标
基础沉降：监测雕塑基础多个位置的高程变化及差异沉降。
底座水平位移：监测基础或雕塑底座在两个水平方向上的长期移动。
底座倾斜：监测底座沿两个主要方向的转角及长期变化趋势。
主体相对倾斜：判断雕塑主体是否相对于底座发生新的旋转或偏移。
顶部空间位移：对于高耸大型雕塑，通过GNSS、全站仪或其他高精度测量手段直接获取顶部和重要节点位移。
锚固连接：监测或检查地脚螺栓、预埋件、连接底板和焊接节点状态。
基座裂缝：对混凝土基座和重要接缝进行裂缝宽度和发展趋势监测。
动力响应：重要高耸雕塑根据需要监测强风和地震条件下的结构振动。
环境参数：监测风速、风向、温度以及项目需要的降雨和地下水等数据。
三、需求分析
1. 底座倾斜不等于雕塑主体已经失稳
底座转动可能来自基础差异沉降，但雕塑主体也可能随底座作为整体共同转动。是否存在主体结构损伤，需要进一步检查锚固、骨架和关键连接。
2. 主体倾斜也不一定来自基础
基础保持稳定而雕塑主体相对于基础发生姿态变化时，应重点关注地脚锚固、底板连接、内部钢骨架和局部节点。
3. 沉降和倾角属于不同物理量
基础整体均匀沉降可能不会产生任何倾角。因此，大型雕塑基础安全监测不能仅配置倾角传感器。
4. 高耸雕塑对小角度变化更加敏感
雕塑高度增加后，即使很小的整体转角，在顶部也可能形成较大的几何水平位移。因此，应根据雕塑高度和项目目标确定测量精度。
5. 异形结构不能简单采用单根刚性杆模型
复杂雕塑通常存在悬挑、扭曲、偏心和多支点结构。单个底座角度不能完整推算顶部或悬挑端的实际位置。
6. 风荷载需要和永久变形区别
高耸雕塑在强风期间产生一定弹性变形并不必然表示结构出现损伤。真正需要关注的是风速降低后是否回到历史稳定位置。
7. 温度效应可能形成周期位移
金属雕塑受到太阳辐射和昼夜温差影响，不同朝向表面温度不一致时可能产生可恢复的热变形，因此长期趋势分析需要保留温度工况。
8. 公共安全要求高
大型雕塑通常位于人员密集公共空间。即使结构异常概率较低，其潜在后果较大，因此重要雕塑宜采用“在线监测＋周期专业检测”的组合方式。
四、总体解决方案
大型雕塑底座位移倾斜监测采用“基础沉降＋底座位移＋底座倾斜＋主体相对姿态＋顶部空间位移＋锚固连接＋环境荷载”的综合技术路线。
在雕塑混凝土基础或基座四周设置沉降控制点，长期掌握基础高程和差异沉降。
在能够稳定代表基础姿态的刚性位置设置高精度倾斜设备，形成基础二维转角监测。
在雕塑主体下部钢结构或主要承载骨架设置独立姿态监测点，与基础传感器形成“基础—主体”双基准。
对于高度较大、造型复杂或公共安全等级较高的雕塑，在顶部、悬挑端或重要节点增加GNSS、自动全站仪反射棱镜或其他空间位移监测。
对重要地脚螺栓、预埋件、结构节点和混凝土基座实施周期性专项检测。需要连续掌握锚固受力时，可根据结构设计采用适宜的应变、轴力或其他专业监测手段。
同时接入风速、风向和温度数据，实现“结构变化发生时，当时环境条件是什么”的工况关联。
总体数据链路为：
风荷载/温度/地基变化/外部事件 → 基础沉降或转动 → 锚固及主体结构响应 → 底座和主体姿态变化 → 空间位移监测 → 多参数关联分析 → 异常筛查 → 现场检查 → 专业复测 → 维修加固 → 持续验证。
五、系统架构设计
1. 地基基础监测层
负责基础沉降、差异沉降以及必要的地下水、土体或基础环境监测。
2. 基座姿态监测层
获取混凝土基座、钢底座或连接平台沿两个方向的长期转角变化。
3. 雕塑主体监测层
监测主体骨架、重要受力节点、顶部和悬挑构件的空间姿态及位移。
4. 连接状态监测层
针对地脚螺栓、预埋件、底板、焊缝及重要节点实施周期检测或专项在线监测。
5. 环境监测层
采集风速、风向、环境温度、结构温度以及必要的降雨信息。
6. 边缘采集层
负责多种传感器数据采集、时间同步、异常筛选和本地数据缓存。
7. 通信层
根据现场条件采用4G、5G、光纤、以太网或项目已有网络。
8. 平台分析层
统一处理基础、底座、主体、环境和设备状态数据，形成长期趋势和事件分析。
9. 运维决策层
将异常数据与巡检、检测、维修、加固及安全评价形成闭环管理。
六、监测内容与监测方法
1. 基础沉降监测
在基础四角、周边或具有代表性的多个位置设置高程监测点，可采用精密水准、静力水准、自动全站仪、GNSS或其他满足项目精度的技术。
2. 基础差异沉降监测
通过不同监测点之间的高程变化判断基础是否发生不均匀沉降和整体转动。
3. 底座水平位移监测
采用GNSS、自动全站仪或其他空间测量方法，获取底座在两个水平方向上的位移。
4. 基座倾斜监测
在混凝土基座、钢结构底板附近或专用监测墩安装高精度倾角设备，获取两个主要方向姿态。
5. 雕塑主体倾斜监测
选择与内部主要承载骨架具有可靠刚性关系的位置设置独立姿态监测点，用于判断主体相对于基础是否发生变化。
6. 雕塑顶部位移监测
对于高耸雕塑，建议直接采用GNSS、自动全站仪、激光或其他满足精度要求的空间测量技术获取顶部实际位置。
7. 悬挑部位位移监测
对于具有大悬挑、长臂或大面积伸出结构的艺术造型，可在关键端部增加测点。
8. 地脚锚固检查
重点检查地脚螺栓松动、腐蚀、底板脱空、灌浆层开裂以及螺母状态。
倾角变化可以提示连接区域存在异常可能，但不能直接判断某根地脚螺栓的实际预紧力。
9. 基座裂缝监测
对于混凝土基础出现的裂缝，可配置裂缝计或定期精密测量，判断裂缝是否仍处于发展状态。
10. 结构振动监测
对高耸、柔性或者风敏感雕塑，可采用专业加速度系统获取强风、地震及环境振动响应。
11. 风环境监测
现场或附近配置风速风向监测，用于建立雕塑结构响应与风荷载之间的关系。
12. 温度监测
在代表性外表面、内部钢骨架或环境位置布设温度传感器，辅助分析日照和季节温度变形。
七、技术原理与算法模型
1. 基础沉降
设第i个监测点初始高程为Hi0，当前高程为Hi(t)：
Si(t) = Hi0 - Hi(t)
2. 基础差异沉降
两个基础监测点之间：
ΔSij = Si - Sj
多个基础点长期出现不同沉降量时，应进一步分析基础整体转动和地基状态。
3. 基础拟合平面
当基础设置三个以上具有平面坐标的可靠高程测点时，可以拟合：
z = ax + by + c
通过参数a、b变化得到基础支承平面的主要坡向和转动趋势。
4. 基座倾角变化
建立初始基准：
θx0、θy0。
后续变化：
Δθx = θx(t) - θx0
Δθy = θy(t) - θy0
5. 合成姿态变化
小角度情况下可辅助计算：
Δθr ≈ √(Δθx² + Δθy²)
同时必须保留两个方向原始变化，避免合成值掩盖真实倾斜方向。
6. 水平位移
设初始坐标为(x0，y0)，当前坐标为(x，y)：
Dx = x - x0
Dy = y - y0
水平位移合量：
D = √(Dx² + Dy²)
7. 基础—主体相对姿态
底座和主体均布置姿态设备时：
Δθrelative = Δθstructure - Δθbase
如果两者长期基本同步，更接近雕塑随基础整体转动。
如果基础稳定而主体相对姿态不断改变，应重点检查锚固连接和主体结构。
8. 顶部位移分解概念
大型雕塑顶部位移可概念性分解为：
Utop = Ubase + Utilt + Udeformation
其中：
Ubase为基础整体水平移动。
Utilt为底部整体转动带来的几何位移。
Udeformation为雕塑主体自身结构变形。
这也是为什么单独一个底座倾角不能完整代表顶部实际位移。
9. 刚体转动近似
如果仅为了理解几何数量级，并将整个雕塑理想化为高度H的刚体：
Utilt ≈ H × tan(Δθ)
小角度时：
Utilt ≈ H × Δθ(rad)
该公式不能直接用于复杂异形雕塑真实顶部位移计算。
10. 变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
VD = [D(t2) - D(t1)] / (t2 - t1)
累计量尚小但变化速度快速增加时，同样值得提高检查等级。
11. 风荷载响应模型
长期可建立：
Response = f(Vwind，WindDir)
同一风速和相似风向条件下，如果结构响应逐年增大，可作为连接刚度或结构状态变化的辅助筛查信息。
12. 风后残余姿态
强风前后可计算：
Δθres = θafter - θbefore
Dres = Dafter - Dbefore
before和after应选择风速较低、温度条件尽量可比的稳定工况。
13. 温度影响模型
长期积累后可建立：
Deformationexpected = f(T，ΔT，SolarCondition)
将实际测量值与相似温度条件下的历史状态比较，可以减少正常热胀冷缩造成的误判。
八、系统功能设计
1. 雕塑资产档案
记录雕塑名称、建设时间、高度、材料、结构形式、基础形式、设计单位和历次维修记录。
2. 结构拓扑管理
建立“地基—基础—基座—锚固—主体骨架—顶部/悬挑节点”的结构关系。
3. 实时姿态监测
展示底座和主体两个方向倾角以及相对于初始基准的变化。
4. 沉降监测
显示基础各测点累计沉降、差异沉降和变化速率。
5. 空间位移监测
展示底座、顶部和重要节点的X、Y、Z方向变化。
6. 环境工况关联
同步显示风速、风向、温度和结构形变。
7. 特殊事件管理
对台风、强风、地震、车辆碰撞、施工扰动和重大维修建立独立事件档案。
8. 巡检管理
报警后可生成现场巡检任务，并上传基础、地脚螺栓、外壳和内部结构照片。
9. 检测维修闭环
专业检测和维修结果可以直接关联到对应异常事件。
10. 长期健康档案
按照年度形成沉降、倾斜、位移、强风事件和维修历史趋势。
九、硬件组成与配置方案

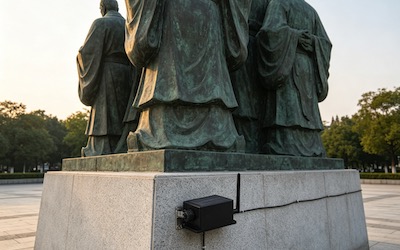

1. S-CGTS无线倾角监测终端
用于雕塑混凝土基座、钢结构底座或主体刚性结构长期姿态趋势辅助监测。
2. 高精度双轴倾斜仪
用于重要大型雕塑基础和对微小转角要求较高的监测项目。
3. GNSS三维位移监测设备
用于大型或高耸雕塑顶部、主体及基础关键位置空间位移。
4. 自动全站仪系统
适用于广场、公园和具有稳定测量基准及通视条件的大型雕塑。
5. 静力水准或沉降监测设备
用于基础多个位置高精度差异沉降连续监测。
6. 裂缝监测设备
用于混凝土基座、重要结构接缝和已有裂缝长期变化。
7. 应变监测设备
根据结构设计在内部钢骨架、悬挑根部或重要节点配置。
8. 专业加速度传感器
用于高耸、柔性和风敏感雕塑的动力响应监测。
9. 风速风向传感器
用于建立强风事件和结构变形的对应关系。
10. 温度传感器
用于环境温度和结构表面、内部骨架温度监测。
11. 视频监控
用于公共区域异常、施工扰动和极端天气后的外观辅助检查。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
通信方式：4G。
通信协议：TCP。
数据格式：JSON或项目约定格式。
默认数据上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配置顶部小型太阳能补能结构。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. S-CGTS在大型雕塑项目中的合理定位
S-CGTS更适合承担长期姿态趋势、明显底座转动、主体相对姿态和异常事件辅助监测。
对于大型雕塑，是否适合采用0.1°准确度，应根据雕塑高度和预计控制量专项判断。
例如一座高度30 m的雕塑，如果仅按刚体转动进行数量级说明：
30 × tan(0.1°) ≈ 0.052 m
约为52 mm。
这并不表示S-CGTS的“顶部位移误差就是52 mm”，而是说明对于30 m级大型雕塑，如果项目目标是识别毫米级顶部位移或极小基础转角，仅采用0.1°等级倾角终端明显不足。
因此，高价值大型雕塑宜采用高精度倾斜＋GNSS/全站仪等技术作为主要形变监测，S-CGTS可承担独立趋势和辅助监测任务。
3. 动力监测边界
S-CGTS内部100 Hz检测能力不能理解为能够通过4G连续输出100 Hz结构振动波形。
其±1 g加速度可以辅助识别明显运动事件，但对于雕塑自振频率、阻尼、模态及风致振动分析，应采用专业结构加速度采集系统。
十一、软件平台与数据展示
1. 雕塑三维或示意模型
显示基础、主体、顶部和主要监测点位置。
2. 基础沉降分布
显示基础多个测点当前沉降及差异沉降。
3. 基座二维倾斜矢量
通过平面方向显示底座主要转动方向。
4. 基础—主体姿态对比
同屏显示基础和主体的倾角趋势，辅助判断两者是否同步。
5. 顶部空间轨迹
对于GNSS或全站仪监测项目，可显示顶部X、Y方向长期移动轨迹。
6. 风速—位移联合曲线
分析不同风速和风向下雕塑结构的正常响应。
7. 温度—形变曲线
观察日照和季节温度变化造成的周期结构响应。
8. 强风事件回放
展示强风前、过程中和事件后基础、主体和顶部状态。
9. 巡检影像
保存地脚螺栓、基座裂缝、外壳和内部结构历次检查照片。
10. 自动监测报告
生成月报、季度报告、年度状态报告和台风等特殊事件专项报告。
十二、数据分析与智能应用
1. 基础整体沉降与差异沉降区分
多个测点同步下沉但高差基本不变，更接近基础整体高程变化。
只有某一侧或某几个点沉降明显增大，则更需要关注基础转动和局部地基问题。
2. 基础—主体运动分离
通过双基准监测判断雕塑是随基础整体移动，还是主体相对于基础出现新的结构变化。
3. 顶部长期中心漂移
高耸雕塑在风中可能持续摆动，因此不直接使用任意瞬时顶部位置判断永久变形。
系统可提取低风和相似温度条件下的顶部稳定中心，长期观察其是否漂移。
4. 风响应模型
建立不同风向和风速条件下顶部位移、主体倾角和结构振动的正常响应范围。
如果相同风况下响应逐渐增大，可作为进一步结构检查的线索。
5. 温度周期识别
对于不锈钢、钢结构及金属外壳雕塑，可以识别昼夜和季节性周期变化，减少将日照热变形误判为结构异常。
6. 锚固异常辅助识别
基础稳定而主体相对姿态持续改变，同时出现明显风后残余量时，应优先检查地脚螺栓、底板、灌浆层和连接节点。
7. 事件残余量分析
强风、台风、地震或碰撞发生后，平台自动比较事件前后的稳定基准。
8. 空间一致性分析
顶部位移与基础转动方向一致时，可进一步分析整体转动贡献；顶部变化明显而底部稳定时，则应提高对主体结构变形的关注。
9. 多源异常确认
仅一个倾角点出现异常，而GNSS、沉降及其他传感器均保持稳定时，应首先排查传感器和安装基座。
多个独立监测量同时出现空间一致性变化时，提高专业复核优先级。
十三、预警机制与决策支撑
大型雕塑不应采用一个通用倾角作为所有雕塑的“倾倒报警值”。
正式控制指标应根据雕塑高度、宽度、造型、结构体系、重心位置、基础尺寸、地基条件、设计风荷载、抗震设计及结构安全评价专项确定。
1. 数据质量预警
单点突然跳变首先检查设备供电、通信、安装支架和维护施工影响。
2. 长期倾斜趋势预警
低风和相似温度条件下，基础或主体连续多个周期向同一方向变化时进入关注状态。
3. 差异沉降预警
基础不同方向高程差持续扩大时，应提高地基和基础检查等级。
4. 变化速率预警
原本缓慢稳定的姿态开始明显加速时，即使累计倾角尚未很大，也应优先复核。
5. 基础—主体相对变化预警
基础稳定而主体相对倾角持续增加时，重点检查锚固和主体结构连接。
6. 强风后残余预警
强风结束后不能恢复原历史基准，且多个独立参数均发生变化时，启动专项检查。
7. 多参数高等级异常
例如：
差异沉降＋基础倾斜。
基础倾斜＋顶部位移。
主体相对倾斜＋锚固区域裂缝。
强风事件＋残余位移＋振动特征改变。
这类组合异常比单独一个倾角值具有更高的决策价值。
8. 推荐决策流程
监测异常 → 数据质量确认 → 查询风速和温度 → 对比基础沉降 → 对比主体姿态 → 检查顶部空间位移 → 查看视频和现场情况 → 检查地脚螺栓与基座 → 高精度测量复核 → 结构专业检测与安全评价 → 必要的临时隔离或加固 → 正式维修 → 持续监测验证。
如果现场已经发现明显基础开裂、严重锚固松动、结构构件断裂、异常声响或肉眼可见快速倾斜，应首先采取公共安全隔离和专业应急措施，不应等待在线监测达到某个统一数值。
十四、项目实施方案
1. 原始资料收集
收集雕塑结构设计、基础设计、地质勘察、施工竣工、锚固节点、材料及历次维修资料。
2. 现场结构调查
确认雕塑高度、几何造型、主要受力骨架、悬挑构件、底座形式及内部检修条件。
3. 基础环境调查
调查是否存在回填土、软土、地下室顶板、地下车库、边坡、地下水和邻近施工等因素。
4. 风险分析
识别高耸、偏心、大悬挑、迎风面积大、历史沉降、锚固腐蚀和台风高风险雕塑。
5. 确定监测等级
一般景观雕塑可采用基础和姿态趋势监测；大型地标及人员密集场所的重要雕塑应配置更高精度的空间位移和结构监测。
6. 点位设计
基础沉降点应具有空间代表性，倾角设备必须安装于真正能够代表基础或主体骨架的刚性位置。
7. 建立统一坐标体系
建议结合雕塑朝向和工程平面定义X、Y、Z方向，并保存所有设备安装方向。
8. 初始专业测量
安装在线设备之前，采用高精度水准、全站仪或其他专业方法获取雕塑当前实际几何状态。
9. 建立初始基准
在低风、温度相对稳定且无施工扰动条件下连续采集多组数据建立基准。
10. 风响应试运行
通过不同自然风况积累结构正常响应，而不是系统上线后立即使用缺乏项目依据的统一报警值。
11. 平台联调
验证传感器、网络、数据平台、事件通知和巡检闭环。
12. 项目验收
重点检查测点位置、安装刚度、坐标方向、数据重复性、通信、异常测试和专业测量比对结果。
十五、运维服务保障
1. 定期检查监测设备固定
确认传感器支架未松动、腐蚀或被检修人员移动。
2. 定期专业测量复核
在线倾角应周期性与水准、全站仪、GNSS等独立测量结果交叉验证。
3. 地脚螺栓专项检查
定期检查螺母、垫板、锈蚀、松动、灌浆层和底板接触状态。
4. 内部钢结构检查
具备内部检修通道的雕塑，应对主骨架、焊缝、螺栓和腐蚀状态实施周期检查。
5. 混凝土基座检查
长期记录裂缝、剥落、渗水和基础周边地面沉降。
6. 极端天气后专项复核
台风、强风、暴雪和地震之后，对异常雕塑优先开展现场和高精度复测。
7. 维修前后基准管理
基础加固、主体扶正、地脚螺栓更换和结构加固后，应保存旧基准并建立新的阶段基准。
8. 长期数据保存
大型雕塑很多问题需要跨季节和跨年度趋势才能判断，应保存原始时序数据，而不是仅保存报警结果。
9. 年度安全分析
形成年度沉降、倾斜、空间位移、强风事件和结构检查综合报告。
十六、项目优势与方案价值
1. 从外观巡检升级为结构状态连续监测
能够发现肉眼尚不容易识别的基础缓慢转动和长期姿态漂移。
2. 区分地基基础问题和主体结构问题
通过基础—主体双基准明显提高异常原因判断能力。
3. 不用倾角替代所有结构参数
沉降、水平位移、顶部位移和结构振动采用适合各自物理量的专业手段直接监测。
4. 适应异形雕塑结构特点
不把大型雕塑简单视为一根直立杆，而是按照底座、主体和特殊悬挑节点分别设计。
5. 支持强风和台风事件评价
能够区分风中的可恢复弹性响应和风后的永久残余变化。
6. 支持公共安全管理
对广场、公园和交通枢纽等人员密集区域大型雕塑提供连续状态数据。
7. 支持维修加固效果评价
通过维修前后连续数据判断基础加固和结构维修后是否重新进入稳定状态。
8. 建立雕塑全生命周期结构档案
把艺术品管理与结构工程安全数据结合，为长期维护和后续改造提供基础。
十七、应用场景
大型雕塑底座位移监测：用于城市大型景观雕塑基础水平位移和沉降综合在线监测。
大型雕塑倾斜监测：用于高耸雕塑、纪念性雕塑和城市地标长期姿态监测。
城市雕塑安全监测：用于广场、公园和公共空间大型雕塑结构安全管理。
景观雕塑基础沉降监测：用于软土地基、回填土和地下空间上方大型雕塑。
大型钢结构雕塑监测：用于内部钢骨架、基础锚固和顶部空间位移监测。
地标雕塑结构健康监测：用于城市门户、文化地标和大型公共艺术装置。
大型雕塑台风监测：用于沿海和强风区域高耸艺术构筑物。
大型雕塑防倾倒监测：用于基础、锚固和主体结构长期风险筛查。
山地景观雕塑监测：用于边坡、山顶和复杂基础条件下的大型雕塑。
滨水大型雕塑监测：用于软土地基、地下水变化和风荷载较明显的滨水公共空间。
十八、效益分析
1. 公共安全效益
大型雕塑通常位于开放公共空间，通过长期状态监测可以提高基础和主体异常进入安全管理流程的及时性。
2. 巡检效率效益
从固定周期全面检查转变为“在线趋势筛查＋重点专业检查”，使检测资源更多投入真正存在异常变化的结构位置。
3. 极端天气应急效益
台风和强风结束后可快速比较事件前后数据，确定哪些大型雕塑应优先封控、检查或复测。
4. 维修决策效益
通过判断裂缝、倾斜和沉降是否仍然发展，辅助确定维修加固时机。
5. 避免重复无效维修
例如雕塑出现倾斜时，可以先判断问题主要来源于基础还是主体连接，再有针对性制定治理措施。
6. 文化资产保护效益
重要城市雕塑和纪念性艺术作品具有长期文化和公共价值，连续结构数据有助于其长期保存。
7. 全生命周期管理效益
设计资料、结构基准、在线监测、历次检查和维修形成完整可追溯档案。
具体经济效益应根据雕塑规模、数量、公共安全等级、传统检测成本和维护费用单独测算，本方案不采用统一投资回报比例。
十九、标准规范与政策依据
大型雕塑往往同时具有艺术作品和工程结构双重属性。正式项目应根据其结构规模、材料、基础形式、所在地公共空间管理要求以及是否属于独立构筑物，确定最终适用标准体系。
- GB 55001-2021《工程结构通用规范》。
- GB 55003-2021《建筑与市政地基基础通用规范》。
- GB 55002-2021《建筑与市政工程抗震通用规范》。
- GB 50009-2012《建筑结构荷载规范》及现行有效规定。
- GB 50017-2017《钢结构设计标准》。
- GB 50007-2011《建筑地基基础设计规范》及现行有效规定。
- JGJ 8-2016《建筑变形测量规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- GB/T 50344-2019《建筑结构检测技术标准》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》，可结合大型结构健康监测需求参考使用。
- 《城市雕塑建设管理办法》及项目所在地现行城市雕塑管理规定。
- 项目所在地规划、园林、市政、公园、景区和公共空间安全管理相关规定。
- 雕塑原设计文件、结构计算书、基础设计、地质勘察、竣工验收和历次维修加固资料。
大型雕塑结构设计首先应满足现行工程结构、地基基础、荷载、抗震及相应材料结构标准。对于以钢骨架作为主要承重体系的大型雕塑，钢结构设计、制作、焊接、防腐以及连接节点资料也是长期安全监测的重要基础。
大型雕塑监测并不存在适用于所有项目的统一倾角安全值。正式控制指标应由结构设计、安全评价或专项监测单位根据雕塑高度、基础、重心、风荷载、结构体系和历史状态确定。
城市公共空间雕塑项目还应结合所在地现行城市雕塑建设管理、规划许可和维护管理要求执行。
二十、成功案例
以下为典型应用案例示例，用于说明大型雕塑底座位移倾斜监测的应用逻辑。如果没有对应真实客户项目，对外发布时建议保留“典型应用案例（示例）”说明。
案例一：某城市广场30米级大型雕塑基础差异沉降监测
某城市中心广场设置一座大型不锈钢地标雕塑，主体采用空间钢骨架，基础位于历史回填区域。
运行多年后巡检人员发现基座周边局部铺装出现轻微高差，但肉眼无法确定雕塑是否正在继续倾斜。
项目在基础多个位置设置高程监测，同时在基座和主体钢骨架分别安装姿态设备，并通过自动全站仪监测雕塑顶部。
连续数据发现基础一侧沉降速度长期高于另一侧，基座和主体姿态基本同步改变，顶部空间位移方向也与基础转动一致。
由于“沉降—底座倾斜—顶部位移”三个独立参数具有一致性，项目将问题重点定位到地基基础，而不是首先判断雕塑钢骨架出现结构损伤。
后续实施基础处理并持续监测，加固完成后结构重新进入稳定趋势。
案例二：沿海大型地标雕塑台风前后姿态监测
某沿海城市大型景观雕塑高度较大，迎风面积明显，项目建设长期结构健康监测系统。
台风到来前保存低风条件下基础、主体和顶部空间位置基准。
台风期间顶部位移和结构加速度显著增加，主体倾角也出现短时波动。
系统没有把风暴中的峰值直接解释为永久结构损伤。
台风结束后重新选择低风、相似温度工况进行比较。
大部分参数恢复原历史范围，没有形成明显残余位移。
该应用通过区分“风中动态响应”和“风后永久变化”，减少了单纯根据瞬时峰值造成的误判。
案例三：基础稳定但雕塑主体相对倾斜异常
某大型钢结构艺术装置采用混凝土基础和地脚螺栓与主体连接。
长期监测发现基础高程和基础倾角均保持稳定，但主体姿态相对于基础逐渐产生小幅变化。
顶部全站仪测点也显示与主体姿态相同方向的长期移动。
项目将检查重点转向雕塑底板、地脚螺栓、灌浆层和内部主骨架。
现场检查发现部分连接区域存在需要进一步维护处理的问题。
该案例说明，“基础—主体双基准”可以避免把所有雕塑倾斜都归因于地基沉降。
案例四：山地景观雕塑强降雨后基础变化监测
某景区大型雕塑位于山顶景观平台附近，基础一侧靠近自然边坡。
连续强降雨后，基础一侧高程出现缓慢变化，同时雕塑底座开始向坡外方向形成小幅长期转动。
平台结合降雨时间发现，变化主要集中在持续降雨及其后的数日。
现场进一步检查排水、边坡和基础周边土体状态。
项目随后改善排水并开展基础及边坡治理。
长期监测用于验证治理后基础是否重新稳定。
案例五：大型雕塑温度变形误报警识别
某不锈钢异形雕塑白天受到强烈太阳辐射，顶部测点每天呈现较明显的周期性水平位移。
初期如果只观察顶部坐标，很容易认为雕塑每天发生往复倾斜。
系统接入环境和结构温度以后发现，位移与日照和温度变化具有稳定周期关系，夜间冷却后基本回到历史中心附近。
平台由此建立该雕塑自身的温度—位移正常模型。
后续安全分析重点观察相同温度条件下的长期中心是否漂移，而不是对每天正常的热变形重复报警。
案例六：大型悬挑雕塑主体局部变形监测
某大型公共艺术装置具有较长悬挑结构，基础和主体下部长期稳定。
项目除基础倾角外，在悬挑端设置空间位移监测。
长期数据显示基础姿态没有明显变化，但悬挑端在相似温度和风况下逐渐出现与历史不同的残余位置。
项目因此把检查重点放到悬挑根部、内部骨架和连接节点，而不是基础。
该场景说明，对于复杂大型雕塑，监测点应根据真实结构传力路径布置，而不能仅依赖底座一个倾角传感器。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB 55001-2021《工程结构通用规范》。
- GB 55003-2021《建筑与市政地基基础通用规范》。
- GB 55002-2021《建筑与市政工程抗震通用规范》。
- GB 50009-2012《建筑结构荷载规范》及现行有效规定。
- GB 50017-2017《钢结构设计标准》。
- GB 50007-2011《建筑地基基础设计规范》及现行有效规定。
- JGJ 8-2016《建筑变形测量规范》。
- GB 50026-2020《工程测量标准》。
- GB 55018-2021《工程测量通用规范》。
- GB/T 50344-2019《建筑结构检测技术标准》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》。
- 《城市雕塑建设管理办法》及项目所在地现行城市雕塑建设与管理规定。
- 项目大型雕塑设计、结构计算、地质勘察、基础、钢结构、锚固、竣工和历次维修加固资料。
本方案适用于大型城市雕塑、纪念性雕塑、地标雕塑、广场景观雕塑、大型钢结构艺术装置、高耸公共艺术构筑物以及公园、景区、文化场馆和交通枢纽大型雕塑的基础沉降、底座位移、结构倾斜和长期安全状态监测。
大型雕塑底座位移倾斜监测真正需要解决的不是简单回答“雕塑倾斜了多少度”，而是判断变化究竟来自地基沉降、基础转动、锚固连接、主体钢骨架、风荷载、温度效应还是特殊事件，并进一步判断这种变化属于正常可恢复响应还是正在形成新的永久结构状态。
S-CGTS无线倾角监测终端适合作为大型雕塑基座和主体刚性结构的长期姿态趋势辅助设备。对于高价值、高耸或人员密集区域的大型雕塑，应根据项目精度配置高精度倾斜、GNSS、自动全站仪、沉降、结构振动和必要的应变监测，形成“基础—锚固—主体—顶部—环境”完整结构健康监测体系。
