一、项目背景与行业痛点
尾矿库是矿山生产系统中用于贮存尾矿的重要工程设施，通常由初期坝、堆积坝、排洪系统、排渗系统、库区、干滩及附属安全设施组成。随着尾矿持续排放、坝体不断加高以及库容逐步增加，尾矿坝长期处于自重、尾矿沉积、水压力、渗流、降雨、地震及地基变形等多种作用共同影响之下。与普通土石坝相比，尾矿坝具有建设周期长、坝体材料和堆筑过程随生产持续变化、运行工况动态变化明显等特点。特别是上游式尾矿库，随着堆积坝不断向上游推进，坝体内部沉积尾砂、浸润线、干滩长度和坝坡几何条件持续变化，因此安全状态需要长期连续掌握。
尾矿库坝体发生异常时，通常不是单一参数突然变化，而可能表现为坝体表面水平位移增加、局部沉降加速、坝坡鼓胀、坝肩裂缝、浸润线抬升、渗流量异常、排渗设施失效以及库水位变化等多种现象相互关联。此外，尾矿库通常位于山区或丘陵沟谷区域，其安全状态还可能受到库岸滑坡、山体崩塌、泥石流、采空区、地震、暴雨以及上游汇水等地质灾害和自然灾害因素影响。例如，库岸滑坡进入库区可能造成水体快速位移；持续强降雨可能导致库水位升高、坝体含水状态变化和浸润线抬升；坝脚冲沟或地基局部沉降则可能首先表现为坝体表面姿态和位移异常。传统尾矿库安全管理主要依靠人工巡坝、定期测量和专项安全检查。人工巡查能够发现明显裂缝、塌陷、渗水和坝坡破坏，但对于缓慢发展的坝体位移、浸润线变化、毫米至厘米级长期沉降以及暴雨过程中连续发展的异常趋势，很难形成完整连续的数据链。因此，尾矿库坝体变形倾斜监测不能简单理解为“在坝上安装倾角传感器”。完整系统应围绕：坝体表面位移 → 坝体沉降 → 局部倾斜 → 深部位移 → 浸润线 → 渗流 → 库水位 → 干滩 → 降雨 → 库岸地质灾害 → 排洪排渗设施建立综合在线监测体系。其中倾斜监测主要用于识别坝体表面刚性监测墩、挡墙、排洪构筑物或其他代表性结构的局部姿态变化，不能替代尾矿坝表面位移、深层位移、浸润线和渗流等核心安全监测项目。
二、建设目标与监测目标
1. 建设目标
- 建立尾矿库坝体长期变形和安全状态数字基线。
- 连续监测坝体表面水平位移、竖向沉降和变化速率。
- 监测重要坝段、监测墩及附属结构倾斜变化。
- 监测坝体内部深层水平变形和潜在滑动趋势。
- 连续掌握尾矿坝浸润线及坝体渗流状态。
- 实时掌握库水位及干滩状态。
- 将降雨、暴雨和极端天气与坝体变化进行关联分析。
- 监测库岸滑坡、坝肩和周边地质灾害风险区域。
- 监测排洪、排渗等关键安全设施运行状态。
- 识别长期缓慢变化与短时间加速变化。
- 建立暴雨、地震、异常放矿等特殊事件全过程档案。
- 实现自动监测、人工巡查、专业测量和安全评价相互验证。
- 为尾矿库风险监测预警、隐患排查和应急决策提供数据依据。
2. 监测目标
坝体表面位移：掌握尾矿坝沿坝轴方向、垂直坝轴方向以及竖向的空间变形。
坝体沉降：监测坝顶、坝坡平台和关键坝段长期高程变化。
坝体倾斜：监测刚性监测墩、挡墙、排水构筑物及其他代表性结构的姿态变化。
深部位移：识别坝体或地基内部不同深度的水平变形及潜在滑动层位。
浸润线：掌握坝体内部水位和浸润线空间变化。
渗流状态：监测渗流量、渗水水质或必要的渗压参数。
库水位：监测尾矿库实时水位及其变化速度。
干滩状态：掌握干滩长度、滩顶高程和实际运行状态。
降雨：监测小时雨量、日雨量、过程累计雨量及连续降雨。
库岸地质灾害：监测可能影响尾矿库安全的滑坡、崩塌和边坡变形。
三、需求分析
1. 尾矿坝安全不能只依靠倾角判断
尾矿坝属于大尺度岩土工程结构。坝体可能发生整体水平位移、深层滑移或均匀沉降，而某一个倾角传感器并不一定产生明显变化。
因此，坝体表面位移和浸润线等法定或设计要求的核心监测项目不能由无线倾角终端替代。
2. 表面位移和深部位移需要区分
坝体表面监测点稳定，不代表坝体内部一定没有变形。
对于重点坝段和存在岩土稳定风险的位置，应通过测斜孔等方式掌握不同深度水平位移。
3. 坝体变形与浸润线必须联合分析
尾矿坝稳定性与坝体内部水状态密切相关。
单独观察位移能够知道“坝体正在变化”，但不能充分解释变化原因。浸润线同步升高时，其工程意义通常明显高于单独的小幅位移变化。
4. 降雨是重要触发条件
尾矿库很多异常并不是在降雨开始后立即表现出来，而可能存在数小时甚至更长时间的响应滞后。
因此系统需要保存完整降雨过程，并分析雨前、雨中和雨后坝体变化。
5. 尾矿库不同区域风险不同
初期坝、堆积坝、坝肩、坝脚、排洪设施附近、历史变形区、软弱地基区和库岸地质灾害区不能采用完全相同的布点密度。
6. 上游式、中线式和下游式尾矿坝监测重点存在差异
不同筑坝方式对应坝体结构、沉积尾砂分布和稳定性条件不同，因此监测点布置应服从设计和安全监测专项方案。
7. 湿式尾矿库和干式堆存尾矿库需要区别
湿式尾矿库需要重点监测坝体位移、浸润线、库水位等参数；干式堆存尾矿库则更加侧重堆积体表面位移、沉降、边坡及排水条件。
8. 在线监测不能替代人工安全监测
裂缝、管涌、流土、坝坡局部塌陷、排水沟堵塞、动物洞穴、违规施工等现象仍需要现场巡查发现。
尾矿库应建立在线监测与人工安全监测相互补充和相互验证的机制。
四、总体解决方案
尾矿库坝体变形倾斜监测采用“表面位移＋沉降＋局部倾斜＋深部位移＋浸润线＋渗流＋库水位＋干滩＋气象降雨＋视频＋地质灾害”的综合技术路线。
坝顶、坝坡平台、坝肩以及历史变形区域布置GNSS、全站仪监测点或其他满足工程精度要求的表面位移系统。
在重要监测墩、挡墙、排洪构筑物或其他具有明确工程意义的刚性结构上，可配置S-CGTS无线倾角监测终端或高精度倾角仪，辅助观察局部姿态变化。
在重点坝段设置测斜孔，用于监测坝体和地基不同深度水平位移。
通过测压管、渗压计等设备监测浸润线。
在坝脚、排渗设施及设计要求位置监测渗流状态。
库区布设水位监测设备，并根据项目条件获得干滩长度和滩顶高程。
配置雨量、气象设备和视频监控，对暴雨、强降雨和异常事件实施全过程记录。
对于库岸滑坡、坝肩边坡或周边地质灾害隐患区，根据地质灾害类型增加GNSS、裂缝、深部位移、雨量或视频监测。
总体安全分析链路为：
降雨/库水位/放矿运行 → 浸润线及渗流变化 → 坝体内部力学状态变化 → 深部位移 → 表面位移/沉降/倾斜 → 裂缝及坝坡异常 → 多参数融合判断 → 人工复核 → 安全评价 → 工程处置。
五、系统架构设计
1. 坝体表面变形监测层
采用GNSS、自动全站仪、人工测量点和必要的倾角设备监测坝体表面空间变化。
2. 坝体内部变形监测层
通过测斜孔和深部位移监测设备掌握坝体及地基内部变形。
3. 渗流监测层
由浸润线、渗压和渗流量监测设备组成。
4. 水情监测层
实时采集库水位、必要的干滩和排洪系统状态。
5. 气象监测层
采集降雨、温度及项目需要的其他气象数据。
6. 地质灾害监测层
针对库岸滑坡、坝肩边坡、山体崩塌等风险区域配置相应位移和裂缝监测。
7. 视频监控层
对坝顶、坝坡、坝脚、排洪系统、排渗区域和其他重要位置实施远程视频监控。
8. 边缘采集层
负责多种传感器数据接入、时间同步、缓存、设备自检和部分边缘异常识别。
9. 通信层
根据矿区条件采用4G、5G、光纤、工业无线网络、矿区专网或多链路冗余通信。
10. 监测预警平台
统一管理位移、浸润线、水位、雨量、视频和人工巡查信息，并按要求与企业及有关监管平台对接。
六、监测内容与监测方法
1. 坝体表面水平位移
采用GNSS、自动全站仪或其他满足监测精度要求的专业测量方法，获取坝体沿坝轴和垂直坝轴方向的位移。
2. 坝体竖向沉降
通过GNSS、水准测量、自动全站仪或适宜的沉降监测技术获取坝体高程变化。
3. 局部倾斜
对于混凝土监测墩、挡墙、排洪建筑物等刚性结构，可使用双轴或三轴倾角终端监测姿态变化。
尾砂坝面本身属于岩土体，不宜简单把传感器直接固定在松散表层并将结果解释为整个尾矿坝倾斜。
4. 深部水平位移
在重点坝段布设测斜孔，形成不同深度水平位移曲线，分析是否存在位移集中层。
5. 浸润线监测
通过测压管、水位计或渗压设备获取坝体内部水位和孔隙水压力变化。
6. 渗流量监测
在排渗沟、坝脚或设计监测断面测量渗流量，并观察渗水浑浊度和颜色等现场现象。
7. 库水位监测
配置连续水位监测设备，记录实时水位、变化速度及洪水期间最高水位。
8. 干滩监测
根据项目要求监测干滩长度、滩顶高程以及滩面状态。
9. 降雨监测
配置自动雨量设备，统计分钟、小时、24小时和过程累计雨量。
10. 裂缝监测
对坝顶、坝肩、挡墙或附属结构出现的裂缝设置裂缝测点，记录宽度和发展趋势。
11. 库岸滑坡监测
库岸或坝肩存在地质灾害风险时，可采用GNSS、表面位移、裂缝和深部测斜等技术。
12. 排洪设施监测
通过视频、人工检查和必要的结构监测掌握排水井、排洪隧洞、涵管等设施状态。
七、技术原理与算法模型
1. 坝体水平位移
监测点初始坐标为(x0，y0)，当前坐标为(x，y)：
Dx = x - x0
Dy = y - y0
平面位移合量：
Dh = √(Dx² + Dy²)
实际工程分析仍应保留Dx和Dy，因为位移方向对于判断向下游、沿坝轴或局部侧向变形非常重要。
2. 沉降量
初始高程为H0，当前高程为H(t)：
S(t) = H0 - H(t)
3. 位移速率
Vd = [D(t2) - D(t1)] / (t2 - t1)
Vs = [S(t2) - S(t1)] / (t2 - t1)
累计位移较小但变化速率快速增加，同样具有较高风险意义。
4. 相邻监测点差异位移
ΔDij = Di - Dj
连续多个监测点同步变化与单个局部点异常通常对应不同的变形模式。
5. 局部倾角变化
建立稳定基准：
θx0、θy0。
当前变化：
Δθx = θx(t) - θx0
Δθy = θy(t) - θy0
6. 倾角变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
倾角用于描述监测对象的局部姿态，不直接等于尾矿坝整体滑动位移。
7. 深部位移曲线
设不同深度z的水平位移为：
u(z,t)
通过比较不同时刻曲线，可以识别：
整体缓慢变形。
浅层局部变形。
某一深度出现明显位移集中。
位移集中层随时间扩展。
对于潜在滑动分析，深部位移通常比单纯坝顶倾角具有更直接的工程意义。
8. 浸润线变化
设某测点水位为Hw(t)，可计算：
ΔHw = Hw(t) - Hw0
以及：
Vw = [Hw(t2) - Hw(t1)] / (t2 - t1)
平台应同时观察空间上多个浸润线监测点，而不是只依赖一个测压点。
9. 降雨响应滞后
可以建立：
Response(t) = f[R(t-τ)，Hw(t)，D(t)]
其中R为降雨，τ为可能存在的响应滞后时间。
通过长期数据寻找不同坝段在强降雨后的典型响应时间。
10. 雨前—雨中—雨后事件模型
每次重要降雨事件划分为：
事件前稳定基准。
降雨开始。
强降雨阶段。
降雨结束。
雨后浸润线响应阶段。
雨后稳定阶段。
重点关注降雨停止以后位移和浸润线是否继续发展。
11. 残余变形
暴雨、地震或其他特殊事件后：
ΔDres = Dafter - Dbefore
ΔSres = Safter - Sbefore
Δθres = θafter - θbefore
如果事件结束以后形成新的稳定位置，应进一步开展工程复核。
12. 多参数关联逻辑
例如：
降雨增加 → 浸润线抬升 → 深部位移增加 → 坝体表面位移加速。
这一完整链条比“某个倾角传感器超过阈值”具有更高的工程判断价值。
八、系统功能设计
1. 尾矿库数字档案
记录尾矿库名称、等别、坝型、筑坝方式、坝高、库容、运行状态、设计及安全评价等基础资料。
2. 坝体分区管理
按照初期坝、堆积坝、坝肩、坝顶、坝脚和监测断面组织设备。
3. 实时位移监测
显示各表面位移点X、Y、Z方向变化和累计位移。
4. 深部位移展示
显示不同深度测斜曲线和历次曲线叠加。
5. 浸润线剖面
按照坝体断面显示不同测压点水位和浸润线空间变化。
6. 库水位与干滩
统一展示实时库水位、历史趋势及干滩数据。
7. 降雨事件管理
自动记录小时雨量、24小时雨量和过程累计雨量。
8. 地质灾害点管理
将库岸滑坡、坝肩边坡、历史裂缝和其他地质灾害隐患位置纳入地图。
9. 视频联动
报警后可直接查看对应坝段、排洪设施或坝脚实时视频。
10. 人工监测数据录入
人工水准、全站仪、浸润线观测及巡坝结果可以统一进入平台。
11. 设备自诊断
管理在线率、电量、通信质量、异常跳变和数据缺失。
12. 报表管理
生成日报、月报、汛期专项报告、暴雨事件报告及年度监测分析报告。
九、硬件组成与配置方案
1. GNSS三维位移监测设备
用于坝顶、坝坡平台、坝肩和关键断面的表面水平位移及沉降监测。
2. 自动全站仪系统
适用于具有稳定基准点和通视条件的尾矿坝表面变形监测。
3. S-CGTS无线倾角监测终端
用于监测墩、挡墙、排洪构筑物和其他代表性刚性结构的长期局部姿态辅助监测。
4. 高精度倾角仪
用于重要结构中对微小转角监测精度要求较高的点位。
5. 深部测斜设备
用于坝体及地基深层水平位移监测。
6. 渗压计或浸润线监测设备
用于坝体内部水位和孔隙水压力变化。
7. 库水位监测设备
连续监测尾矿库水位。
8. 雨量监测设备
采集实时降雨和累计雨量。
9. 渗流量监测设备
用于重要排渗设施和坝脚渗流监测。
10. 裂缝监测设备
用于重要裂缝、挡墙接缝和排洪构筑物结构裂缝。
11. 视频监控设备
用于坝体、坝脚、排洪设施、库水位和重要风险区域远程巡查。
12. 边缘采集与通信网关
实现多设备协议接入、本地缓存、断点续传和平台数据上传。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
通信方式：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认数据上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配置顶部小型太阳能补能结构。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. S-CGTS在尾矿库中的合理定位

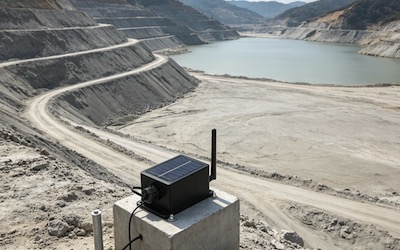

S-CGTS直接测量的是安装对象局部姿态，因此更适合安装在监测墩、混凝土挡墙、排洪构筑物或经过工程设计的刚性监测基础上。
不建议直接将其固定在松散尾砂表层，然后把一个局部倾角值解释为整个尾矿坝的整体倾斜程度。
尾矿库核心安全监测仍应以坝体表面位移、浸润线、库水位及设计要求的其他安全监测项目为主体。
对于需要识别毫米级或更小变形的重要尾矿坝，0.1°等级倾角设备不能替代高精度GNSS、全站仪和专业岩土监测设备。
3. 动态能力边界
S-CGTS内部100 Hz检测能力不等于4G连续输出100 Hz监测波形。
其三轴加速度主要作为运动事件辅助信息。如需研究尾矿坝地震动力响应或专业振动特征，应使用专用强震、加速度和高频采集设备。
十一、软件平台与数据展示
1. 尾矿库GIS总览
在地图中显示坝体、库区、排洪设施、监测断面和库岸地质灾害点。
2. 坝体三维位移矢量
显示各监测点位移大小和主要变形方向。
3. 沉降断面
按照坝轴或典型断面展示不同监测点的累计沉降。
4. 深部测斜曲线
显示不同日期的深度—位移曲线，辅助识别潜在变形集中层。
5. 浸润线断面
将坝体断面、监测孔和实时浸润线统一展示。
6. 雨量—浸润线联合曲线
直观观察强降雨后坝体内部水位的响应过程。
7. 雨量—位移联合曲线
判断坝体位移是否存在明显降雨滞后响应。
8. 库水位趋势
显示当前水位、变化速度和历史过程。
9. 局部结构倾角
显示监测墩、挡墙和排洪构筑物的X、Y方向姿态趋势。
10. 视频联动
异常测点可以快速关联附近视频监控。
11. 风险分区图
综合监测结果按照坝段形成正常、关注和重点复核区域。
12. 汛期驾驶舱
汛期集中显示雨量、库水位、浸润线、坝体位移、排洪设施和视频状态。
十二、数据分析与智能应用
1. 坝体位移长期趋势识别
通过日、周、月和年度时间尺度分析坝体是否存在稳定、缓慢发展或加速变化。
2. 位移方向聚类
多个相邻测点如果同时向下游方向发展，与单个孤立测点异常具有完全不同的工程意义。
3. 深部—表面联合分析
深部位移已经发生变化但表面变化尚小，可以提前进入重点观察。
深部和表面同时快速发展时，应显著提高专业复核等级。
4. 浸润线—位移关联
长期建立不同浸润线条件下坝体正常位移范围。
如果浸润线明显抬升同时坝体位移速率增加，应重点进行坝体稳定性复核。
5. 雨量响应模型
统计不同降雨过程的峰值雨量、累计雨量、浸润线响应时间及位移响应时间。
逐步形成该尾矿库自身的雨情—水情—坝情响应特征。
6. 暴雨后残余变形分析
系统重点比较暴雨结束并经过一定稳定时间后的坝体位置与事件前基准，而不仅统计雨中最大瞬时变化。
7. 多断面空间分析
一个断面异常更偏向局部问题，连续多个断面同方向变化则需要考虑更大范围坝体或地基问题。
8. 地质灾害关联
库岸滑坡或坝肩边坡发生位移时，将其与降雨、库水位和坝体监测数据放在统一时间轴上。
9. 人工—自动监测比测
自动GNSS、全站仪、倾角和浸润线数据定期与人工测量结果比较，识别设备漂移和测量异常。
10. 异常趋势排序
平台可根据累计变化、变化速率、多参数一致性、持续时间和测点重要性，对异常点进行优先级排序。
十三、预警机制与决策支撑
尾矿库属于高安全风险设施，不应由倾角设备制造商设置一个适用于全国所有尾矿库的统一“安全倾角值”。
正式预警控制指标应按照尾矿库设计、安全设施设计、安全监测方案、安全评价、坝体稳定性分析以及相关国家和行业标准专项确定。
1. 设备和数据异常
首先识别通信中断、传感器漂移、供电不足、监测基座松动和数据跳变，避免将设备故障直接解释为坝体异常。
2. 单参数趋势异常
坝体位移、沉降、浸润线或库水位持续偏离正常区间时形成趋势提示。
3. 变化速率异常
监测量尚未达到累计控制值，但变化速度开始明显增加时，应提前进入重点观察。
4. 多参数联合异常
例如：
坝体表面位移增加＋深部位移增加。
浸润线抬升＋坝体位移加速。
持续强降雨＋库水位升高＋浸润线上升。
坝体位移＋裂缝发展＋坝脚渗流异常。
库岸滑坡位移增加＋库水位异常变化。
这些组合状态比单独一个倾角超限更具有安全意义。
5. 汛期动态预警
汛期和强降雨过程中，应提高雨量、水位、浸润线和坝体位移的数据关注频率，并结合人工巡坝。
6. 特殊事件后专项分析
暴雨、地震、爆破影响或其他异常事件后，自动启动事件前后基准比较。
7. 重大现场异常优先
如果现场已经发现严重管涌、流土、明显裂缝、坍塌、滑动迹象、排洪设施严重异常或水位异常等重大险情，应按照尾矿库应急预案和法规立即处置，不应等待在线监测系统达到某个数值。
8. 推荐决策流程
监测异常 → 数据有效性检查 → 查询降雨和库水位 → 对比浸润线 → 对比深部位移 → 检查相邻坝段 → 视频复核 → 现场巡坝 → 人工专业测量 → 岩土和尾矿库专业技术人员研判 → 必要的稳定性复核 → 按批准程序采取降低水位、加强排渗、加固、停止相关作业或其他措施 → 持续监测验证。
十四、项目实施方案
1. 基础资料收集
收集尾矿库设计、安全设施设计、地质勘察、水文资料、施工记录、历次加高、排洪排渗系统、历史监测、安全评价和隐患治理资料。
2. 尾矿库类型调查
明确湿式或干式、筑坝方式、尾矿库等别、坝高、库容和当前运行阶段。
3. 现场风险调查
调查坝体裂缝、历史变形、浸润线、渗水、坝肩、库岸滑坡、排洪设施和下游环境。
4. 建立监测分区
根据初期坝、堆积坝、坝肩、坝脚、异常坝段、软弱地基和地质灾害区划分不同监测等级。
5. 监测断面设计
表面位移、深部位移和浸润线等测点应按照坝体典型断面形成空间对应关系，方便后续联合分析。
6. 设备精度确定
根据尾矿库设计和安全监测要求确定各参数目标精度，再选择GNSS、全站仪、测斜、渗压和倾角设备。
不能因为已有S-CGTS产品，就反向降低尾矿库工程监测精度要求。
7. 倾角点位设计
S-CGTS应安装于能够稳定代表目标结构姿态的混凝土监测墩、挡墙或其他刚性结构。
不应安装在松散尾砂、容易沉陷的小型临时支架或无稳定基础的位置。
8. 基准网建设
表面位移监测需要建立稳定、可靠并位于预计变形影响范围外的测量基准。
9. 初始监测
系统正式运行前，采用人工和自动两种方式进行初始比测。
10. 时间同步
保证雨量、库水位、浸润线、表面位移、深部位移和视频事件使用统一时间体系。
11. 通信与供电设计
考虑山区通信盲区、雷击、暴雨和停电，重要设备宜具有备用电源、本地缓存和断网补传能力。
12. 试运行与验收
经过一段时间人工自动比测和正常运行后，确认设备精度、系统稳定性、预警流程和平台数据完整性。
十五、运维服务保障
1. 在线监测与人工监测并行
按照尾矿库安全监测要求持续开展现场巡坝和人工观测，不因建设自动监测系统而取消必要人工检查。
2. 定期比测
自动表面位移、浸润线等设备应按照项目要求与人工方法定期比测。
3. 监测基准维护
定期检查GNSS基站、全站仪基准点、监测墩和传感器安装基础是否稳定。
4. 浸润线设备维护
重点检查测压管、渗压计及线缆状态，防止堵塞、损坏造成假异常。
5. 汛期专项运维
汛期前全面检查雨量、水位、监测设备、通信、电源和视频系统。
6. 排洪排渗设施联动检查
监测数据出现异常时应同步检查排洪沟、排水井、排水管、排渗设施和坝脚。
7. 雷电防护
山区尾矿库设备应重视防雷、浪涌、电气接地和通信线路保护。
8. 极端天气后复测
暴雨、台风、地震后对重点变形点和浸润线进行专项人工复核。
9. 维修后基准管理
坝体加固、削坡、压坡、排渗治理或测点迁移后，应保留原有历史数据并建立新的阶段基准。
10. 长期数据归档
原始监测数据、人工观测、巡坝记录、安全评价和治理工程资料应统一归档，保证安全状态可追溯。
十六、项目优势与方案价值
1. 不把尾矿库安全简化为单一倾角
以坝体位移、浸润线、水位和深部变形为核心，倾角作为适合场景中的辅助数据。
2. 将坝体表面和内部状态结合
表面GNSS与深部测斜联合，可以减少只观察坝顶表面产生的信息盲区。
3. 将水情与坝情结合
浸润线、库水位和降雨与坝体变形同步分析，更符合尾矿坝真实变形机理。
4. 支持地质灾害联动监测
库岸滑坡、坝肩边坡和尾矿坝主体可纳入统一风险监测平台。
5. 支持汛期全过程管理
从降雨开始、浸润线变化到雨后坝体响应形成完整时间链。
6. 支持人工与自动监测相互验证
降低传感器故障或单一监测手段造成误判的风险。
7. 支持监管平台联网
可根据当地尾矿库风险监测预警系统接口要求进行数据接入。
8. 支持长期风险趋势分析
不是只在“达到报警值”时发现问题，而是识别变化速度正在逐渐增加的坝段。
9. 支持隐患治理效果评价
排渗、加固、压坡或其他治理工程完成后，通过长期监测判断治理效果。
十七、应用场景
尾矿库坝体变形监测：用于尾矿坝表面水平位移、沉降和长期变形在线监测。
尾矿坝倾斜监测：用于监测墩、挡墙、排洪构筑物等刚性结构姿态监测。
尾矿库在线安全监测：用于坝体位移、浸润线、库水位、降雨和视频综合在线监测。
尾矿库浸润线监测：用于掌握坝体内部水位和渗流状态。
尾矿坝深部位移监测：用于识别坝体内部及地基潜在滑动变形。
尾矿库汛期监测：用于暴雨、连续降雨和洪水过程安全监测。
尾矿库地质灾害监测：用于库岸滑坡、坝肩边坡和周边地质灾害风险区域。
尾矿库坝体沉降监测：用于坝顶、坝坡平台和关键坝段长期高程变化。
尾矿库安全风险监测预警：用于矿山企业和监管部门尾矿库数字化安全管理。
头顶库安全监测：用于下游存在居民区或重要设施等高后果尾矿库重点风险管理。
闭库尾矿库监测：用于停止运行后尾矿坝、排洪和地质环境长期安全状态跟踪。
干式尾矿库表面位移监测：用于干式堆存尾矿设施表面变形、边坡和排水状态监测。
十八、效益分析
1. 安全风险效益
连续监测能够及时发现人工巡查之间逐渐发展的坝体变形、浸润线抬升和异常趋势，为尾矿库隐患排查提供更多连续数据。
2. 汛期应急效益
强降雨期间可以同时掌握雨量、库水位、浸润线和坝体位移，提升汛期风险研判效率。
3. 巡坝效率效益
通过综合在线监测筛选重点坝段，使现场巡检和专业检测更有针对性。
4. 隐患治理效益
排渗、加固和坝坡治理完成后，可以利用长期数据判断坝体位移速率和浸润线是否得到改善。
5. 应急决策效益
极端天气发生时，管理人员不再只依赖现场口头信息，可以同步查看历史趋势和实时数据。
6. 安全评价效益
多年连续数据可作为尾矿库安全评价、稳定性分析和工程治理的重要基础资料。
7. 监管数字化效益
监测数据可以按规定接入企业、地方及上级安全风险监测预警平台，提高信息化监管能力。
8. 全生命周期效益
从生产运行、加高、隐患治理到闭库形成连续的坝体安全数字档案。
具体经济效益应根据尾矿库等别、监测规模、已有系统、人工巡检成本和潜在事故后果进行专项评价，不宜使用统一投资回报比例。
十九、标准规范与政策依据
尾矿库属于矿山重大安全风险设施，监测系统设计、建设和运行应优先服从现行尾矿库安全法规、国家标准、安全设施设计及批准的安全监测方案。
- GB 39496-2020《尾矿库安全规程》。
- AQ 2030-2010《尾矿库安全监测技术规范》。
- GB 50863-2013《尾矿设施设计规范》。
- GB 55018-2021《工程测量通用规范》。
- GB 50026-2020《工程测量标准》。
- 《中华人民共和国安全生产法》。
- 《中华人民共和国矿山安全法》及现行配套规定。
- 《尾矿库安全监督管理规定》及现行有效修订内容。
- 《防范化解尾矿库安全风险工作方案》。
- 尾矿库安全设施设计、安全评价报告及经批准的安全监测专项方案。
- 项目所在地尾矿库安全风险监测预警平台数据接入和监管要求。
GB 39496-2020明确要求尾矿库设置人工安全监测和在线安全监测相结合的安全监测设施。湿式尾矿库监测项目包括坝体位移、浸润线、库水位和重要部位视频监控；干式尾矿库包括坝体表面位移和重要部位视频监控。
AQ 2030-2010目前仍为现行强制性行业标准，是尾矿库安全监测系统、监测内容和观测方法的重要依据。
目前新的强制性国家标准《尾矿库安全监测技术要求》已经立项，但截至本方案编制时仍处于标准审查阶段。在其正式发布并到达实施日期以前，项目不应提前将其作为已经实施的国家标准使用。
尾矿库正式预警指标不能由传感器厂家统一给出。坝体位移、浸润线、库水位和其他监测量的控制值应以尾矿库安全设施设计、安全评价、稳定性计算及主管单位批准的技术文件为依据。
二十、成功案例
以下内容为典型应用案例（示例），主要用于说明监测系统的工程应用逻辑。如尚无对应真实项目业绩，对外宣传时建议保留“示例”标识。
案例一：某湿式尾矿库暴雨后坝体位移异常识别
某山区湿式尾矿库进入主汛期后经历连续强降雨。
监测系统同步记录雨量、库水位、浸润线、坝顶GNSS位移和视频数据。
降雨初期坝体表面位移变化不明显，但部分浸润线监测点逐渐抬升。
降雨结束数小时后，其中一个坝段的下游方向位移速率开始增加。
由于该变化同时伴随浸润线抬升，项目没有把它作为普通测量波动处理，而是安排现场巡坝和人工测量复核。
系统体现了尾矿库变形可能滞后于降雨过程的特点，也说明位移与浸润线联合判断比单纯倾角报警更加可靠。
案例二：某尾矿坝深部位移早于明显表面变形
某尾矿库历史安全评价将一个坝段列为重点监测区，并设置深部测斜孔和坝顶表面位移测点。
长期运行过程中，坝顶表面GNSS数据尚未出现明显异常，但测斜孔在一定深度开始出现持续同方向的小幅位移。
随后数个周期内，该深度位移继续发展。
项目提高人工监测频次，并组织岩土和尾矿库专业技术人员进行分析。
该案例说明坝体安全监测不能仅观察表面，深部位移能够为部分潜在变形提供更早的内部信息。
案例三：监测墩倾角异常但坝体实际稳定
某尾矿库监测平台发现一个倾角点短时间内产生明显阶跃变化，但相邻GNSS、深部位移和浸润线均没有同步异常。
现场检查发现该倾角设备安装支架受到维护作业影响发生轻微位移。
重新固定并进行人工比测后恢复正常。
该案例说明尾矿库安全判断必须采用多参数交叉验证，不能根据一个无线倾角点直接判断尾矿坝发生整体失稳。
案例四：坝脚排渗异常与浸润线变化联合分析
某尾矿库运行过程中，部分浸润线监测点开始缓慢抬升。
与此同时，坝脚某区域正常排渗状态发生变化。
监测平台将浸润线、降雨和坝体位移放到同一时间轴后发现，该变化并不能完全由近期降雨解释。
项目进一步检查排渗设施，并根据专业技术分析开展相应处理。
治理完成后，持续跟踪浸润线和坝体位移变化，作为治理效果评价依据。
案例五：库岸滑坡与尾矿库联合监测
某尾矿库一侧库岸存在历史滑坡体。
项目在滑坡体部署表面位移、裂缝和雨量监测，同时将尾矿库库水位和坝体数据接入统一平台。
强降雨期间滑坡体出现小幅位移增长，而尾矿坝主体暂未表现出明显异常。
系统通过空间分区将“库岸地质灾害”和“尾矿坝体变形”分别管理，同时保留二者之间的关联关系。
这种设计避免把所有库区位移都错误归类为尾矿坝自身变形。
案例六：隐患治理后坝体稳定趋势验证
某尾矿库重点坝段实施排渗和坝坡加固治理。
治理前长期数据表现为浸润线较高，同时坝体表面位移具有缓慢发展趋势。
工程完成以后，项目没有立即根据一次测量宣布治理完成，而是持续观察多个降雨周期。
后续数据表现为浸润线逐步下降，坝体位移速率也明显趋于稳定。
连续在线监测由此成为工程治理效果评价的重要长期数据依据。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB 39496-2020《尾矿库安全规程》。
- AQ 2030-2010《尾矿库安全监测技术规范》。
- GB 50863-2013《尾矿设施设计规范》。
- GB 55018-2021《工程测量通用规范》。
- GB 50026-2020《工程测量标准》。
- 《中华人民共和国安全生产法》。
- 《中华人民共和国矿山安全法》及现行相关规定。
- 《尾矿库安全监督管理规定》及现行有效修订内容。
- 《防范化解尾矿库安全风险工作方案》。
- 尾矿库安全设施设计、安全评价、稳定性分析、安全监测专项方案和历年监测资料。
- 项目所在地尾矿库安全风险监测预警系统数据接入及安全监管技术文件。
本方案适用于湿式尾矿库、干式堆存尾矿库、上游式尾矿坝、中线式尾矿坝、下游式尾矿坝以及运行期、治理期和闭库期尾矿库的坝体表面位移、沉降、局部倾斜、深部位移、浸润线、水位和地质灾害综合在线监测。
尾矿库坝体变形倾斜监测真正需要解决的不是简单回答“坝体倾斜了多少度”，而是识别坝体是否正在形成持续位移或潜在滑动，并进一步判断这种变化是否与浸润线抬升、库水位变化、持续降雨、排渗异常、地基变形或者库岸地质灾害存在关联。
S-CGTS无线倾角监测终端可以作为监测墩、挡墙、排洪构筑物和其他代表性刚性结构的局部姿态辅助监测设备。尾矿库主体安全监测仍应以满足工程精度要求的坝体表面位移、深部位移、浸润线、库水位、渗流、降雨和人工巡查为核心，形成“坝情＋水情＋雨情＋地质灾害＋视频”的综合安全风险监测预警体系。
