一、项目背景与行业痛点
中心支轴式喷灌机、圆形喷灌机和平移式喷灌机是规模化农业、高标准农田、牧草种植、马铃薯、玉米、小麦、制种基地及大型农场广泛使用的大中型节水灌溉装备。设备通常由中心支点、输水管道、桁架、多个移动塔架、驱动电机、减速机构、车轮、喷头、末端悬臂及控制系统等组成。这类喷灌设备跨度大、运行距离长，一个系统可能包含多个移动塔架，各塔架按照整机控制逻辑间歇行走，使数百米长的输水桁架保持在允许的几何关系内。因此，农业喷灌塔架倾斜并不是普通固定塔架的倾斜问题。
喷灌塔架本身不断行走，左右车轮会经过湿润土壤、松软耕地、车辙、坡地和局部积水区。塔架出现姿态变化既可能是正常通过地形坡度，也可能来自单侧车轮下陷、轮胎异常、驱动不同步、减速机故障、塔架结构变形或者长期轮辙不断加深。尤其是中心支轴式喷灌机，外圈塔架的线速度通常高于靠近中心支点的塔架。同一灌溉季内，车轮会反复沿相近轨迹运行，容易形成明显轮辙。喷灌水又可能持续增加轮辙区域土壤含水量，使部分地块形成“越运行越湿、越湿越下陷、越下陷越容易形成深轮辙”的反馈过程。当一侧车轮进入较深轮辙或软土区后，塔架可能产生明显横向倾斜。如果这种姿态继续发展，相邻桁架之间的几何关系会发生改变，并可能对塔架腿、桁架连接、万向连接、输水管以及驱动系统形成额外作用。另一个典型问题是“倾斜”和“不同步”容易混淆。一个塔架可以保持基本竖直，但由于行走速度异常向前或向后偏离相邻塔架；也可能所有塔架位置基本同步，但其中一个塔架由于单侧车轮下陷而明显倾斜。
因此，真正具有工程意义的农业喷灌塔架监测，需要同时理解：
塔架现在是否倾斜。
倾斜方向指向哪里。
是否存在单侧车轮下陷。
塔架是否偏离相邻跨架的正常排列关系。
倾斜发生在坡地正常行走期间，还是进入平整区域后仍然保留。
相邻塔架是否同步出现异常。
大风、暴雨、灌溉积水、冻融或停机事件之后是否形成新的残余姿态。
因此，本方案建立“塔架姿态＋轮辙状态＋塔架同步＋运行位置＋环境条件＋喷灌工况”的综合监测体系，实现喷灌塔架倾斜监测从单点角度报警向运行状态诊断升级。
二、建设目标与监测目标
1. 建设目标
- 建立中心支轴式和平移式喷灌机移动塔架长期姿态监测体系。
- 连续掌握重点塔架前后、左右方向倾斜变化。
- 识别塔架单侧车轮下陷和长期轮辙加深趋势。
- 识别塔架自身倾斜与整机排列不同步之间的区别。
- 分析塔架姿态与地形坡度、灌溉运行及土壤湿润之间的关系。
- 监测中心支点及重要固定结构长期姿态。
- 识别塔架驱动异常、车轮打滑和局部卡滞造成的空间异常。
- 监测暴雨、大风、冻融及极端天气后的残余姿态变化。
- 建立喷灌设备运行、报警、检修及轮辙治理历史档案。
- 减少大型农场人工逐塔巡检工作量。
- 为喷灌机预防性维护和农田轮辙治理提供数据依据。
2. 监测目标
塔架横向倾斜：识别左右车轮高差、单侧轮辙下陷及横坡造成的塔架姿态变化。
塔架行进方向倾斜：识别前后方向地形变化、局部坑槽及塔架结构姿态异常。
相邻塔架相对姿态：分析某一塔架是否明显偏离相邻塔架正常状态。
塔架排列状态：识别中心支轴式喷灌机径向排列或平移式喷灌机直线排列是否异常。
轮辙沉陷：通过长期重复运行数据筛选正在持续恶化的塔架行走轨迹。
运行工况：区分停机、正常行走、启动、反向、灌溉及非灌溉状态。
环境工况：关联降雨、风速、温度及土壤湿润条件。
特殊事件：记录大风、暴雨、陷车、维修和冬季停机前后的结构状态。
三、需求分析
1. 喷灌塔架属于移动结构，不是固定铁塔
中心支轴式和平移式喷灌机塔架每天需要在田间行走，因此塔架倾角本身会随地形自然变化。
监测系统不能直接把所有角度变化解释为结构异常。
2. 必须区分地形坡度和塔架自身问题
整个塔架在稳定坡面上形成一定倾斜，可能只是正常地形响应。
但如果一个车轮进入深轮辙，使塔架相对于当前地面产生明显单侧下沉，则属于另一种问题。
3. 塔架倾斜和塔架不同步是两个不同问题
倾斜主要反映塔架局部姿态。
不同步则表示某塔架相对于整个桁架系统向前或向后偏离。
两者可能同时发生，也可能单独发生，因此不能使用一个倾角值代替喷灌机原有的对中和同步控制。
4. 轮辙是长期累积问题
农田道路不同于硬化路面。喷灌机车轮长期沿固定轨迹反复通过，加上喷灌水、降雨和土壤扰动，轮辙可能逐年加深。
因此监测价值不仅在于发现一次严重倾斜，还在于发现某个塔架每完成一个灌溉周期后稳定姿态都在逐渐恶化。
5. 外圈塔架值得重点关注
中心支轴式喷灌系统越靠近外端，单位时间行走距离通常越大，外侧塔架及末端区域的轮辙磨损、行走路径和驱动工况值得重点关注。
6. 水压和结构载荷会随运行状态变化
输水管充水后，桁架系统载荷状态与排空或停机状态不同。长期比较塔架姿态时，应尽量区分充水、灌溉和停机状态。
7. 实时安全联锁不能依靠云端4G倾角报警
塔架在运行过程中如果发生严重错位、驱动故障或快速倾斜，需要喷灌机本地控制系统及时处理。
公网无线上传存在通信时延和覆盖不确定性，因此远程物联网终端更适合长期趋势、设备管理和辅助预警，而不能替代原机塔架对中、限位和安全停机系统。
8. 传感器必须安装在真正代表塔架的位置
设备不能安装在电控箱门、薄护板、喷头管、活动电缆架或容易独立摆动的位置作为塔架姿态基准。
四、总体解决方案
农业设施喷灌塔架倾斜监测采用“塔架姿态＋运行位置＋塔架排列＋轮辙环境＋喷灌工况＋气象条件”的总体技术路线。

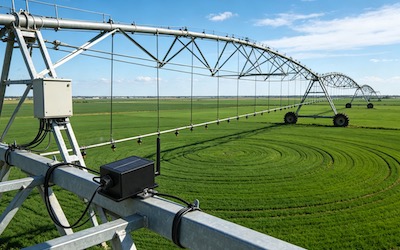

在需要长期监测的重点移动塔架刚性框架上安装S-CGTS无线倾角监测终端，获取两个主要方向的姿态变化、设备温度、运动事件和远程运行数据。
中心支轴式喷灌机建议建立统一坐标：
X方向：沿中心支点至末端的桁架径向方向。
Y方向：塔架正常行走的切向方向。
Z方向：竖直方向。
平移式喷灌机则可定义：
X方向：沿整机桁架方向。
Y方向：整机平移行走方向。
Z方向：竖直方向。
对于重要大型系统，可以结合喷灌机原控制系统读取塔架运行、正反转、驱动电机、对中开关、故障和灌溉状态。
对需要判断整机空间排列的项目，可在中心支点、关键塔架和末端塔架增加GNSS或其他位置数据。
完整监测链路为：
灌溉/降雨 → 土壤湿润 → 轮辙承载变化 → 车轮沉陷/打滑 → 塔架姿态变化 → 相邻跨架几何变化 → 对中系统动作 → 驱动运行变化 → 趋势分析 → 运维处置。
系统形成两条独立但互相关联的数据链：
第一条：
塔架倾斜 → 判断车轮、轮辙、地形和塔架结构。
第二条：
塔架排列异常 → 判断驱动、对中、电机、减速机和车轮打滑。
避免把所有喷灌机故障简单归结为“塔架倾斜”。
五、系统架构设计
1. 塔架姿态感知层
在移动塔架、中心支点及必要的末端结构安装倾角和运动监测设备。
2. 运行状态感知层
根据设备开放条件接入喷灌机启停、运行方向、塔架驱动、对中、故障及灌溉状态。
3. 空间位置感知层
高等级项目可采用GNSS等位置技术获取关键塔架实际空间位置，用于分析整机排列和运行轨迹。
4. 农田环境感知层
根据项目需要接入土壤水分、降雨、风速、温度和地表积水等数据。
5. 边缘采集层
负责设备采集、状态判断、数据缓存、时间同步和异常事件管理。
6. 本地安全控制层
喷灌机原有塔架对中、限位和安全停止功能继续由设备自身控制器承担。
7. 通信层
远程监测可以采用4G、5G、农场专网或其他可用通信网络。
8. 数据平台层
按照农场、地块、喷灌机、塔架编号和灌溉周期管理全部数据。
9. 运维应用层
提供异常塔架排序、轮辙治理、设备维修、巡检工单和长期健康档案。
六、监测内容与监测方法
1. 塔架横向姿态
重点识别两个车轮支承高差以及塔架向一侧持续倾斜的问题。
2. 塔架行进方向姿态
用于识别车轮经过坡坎、坑槽以及塔架前后方向结构状态。
3. 中心支点倾斜
中心支轴式喷灌机的固定中心支点长期不应简单按照移动塔架逻辑处理。
可对中心塔架基础和主体进行独立长期监测，判断混凝土基础、锚固及中心结构是否产生变化。
4. 相邻塔架姿态差
比较塔架i和相邻塔架i-1、i+1的姿态，筛选明显偏离周边状态的单塔异常。
5. 塔架排列位置
高等级项目可以利用GNSS或整机现有位置数据判断中心支轴式喷灌机各塔架是否近似保持正常径向排列。
6. 轮辙状态
通过相同运行位置不同灌溉周期的塔架姿态，间接筛选持续加深的轮辙。
需要准确测量轮辙深度时，可通过人工测量、激光、视觉或其他地形测量方法直接获得。
7. 车轮状态
现场巡查重点检查轮胎气压、轮胎损伤、车轮打滑、轮毂、减速机和驱动电机状态。
8. 塔架结构状态
重点检查塔腿、横梁、斜撑、桁架连接件和紧固件有无明显变形、松动、锈蚀或损伤。
9. 喷灌运行状态
记录当前是否充水、是否喷灌、当前运行方向以及设备启停状态。
10. 风速风向
风大地区可结合现场或附近气象站数据，分析停机和运行状态下的风作用。
11. 降雨和土壤水分
对于轮辙严重的农田，可以将连续降雨、土壤水分和塔架姿态放在统一时间轴分析。
12. 冬季和冻融状态
寒冷地区可记录温度，并重点检查冬季排水不彻底、结冰、积雪及春季融冻后轮辙和基础变化。
七、技术原理与算法模型
1. 单塔架姿态基准
在喷灌机检修完成、车轮状态正常并处于明确位置时建立基准：
θx0、θy0。
后续姿态变化：
Δθx(t) = θx(t) - θx0
Δθy(t) = θy(t) - θy0
对于移动喷灌机，不能简单将首次安装位置的角度作为整个农田所有位置永久零点，应进一步结合运行位置和地形条件。
2. 相同位置基准比较
喷灌机运行至相似地理位置时，可以比较不同灌溉周期的塔架姿态：
Δθcycle = θcurrent(position) - θhistorical(position)
该方法比直接比较田块两端两个完全不同位置的角度更有价值。
3. 相邻塔架姿态差
定义：
Δθi,i+1 = θi - θi+1
如果绝大多数塔架状态基本一致，只有一个塔架与两侧相邻塔架差异不断扩大，应优先检查该塔架车轮、轮辙和结构。
4. 局部异常指标
对于第i个塔架，可以使用相邻平均状态作为参考：
θref,i = (θi-1 + θi+1) / 2
局部偏差：
Ei = θi - θref,i
Ei长期增大可以作为单塔局部异常筛查指标。
5. 双轮高差近似
设同一塔架两个车轮横向支承距离为B，如果将塔架近似视为刚性框架，并假设姿态变化主要来自左右车轮高差：
Δh ≈ B × tan(θ)
小角度情况下：
Δh ≈ B × θ(rad)
该关系只能用于辅助理解数量级。
实际塔架还存在轮胎变形、结构柔性、地形坡度和支架变形，因此不能用一个倾角传感器直接替代车轮高差测量。
6. 倾角变化速率
Vθ = [θ(t2) - θ(t1)] / (t2 - t1)
同样的最终角度，如果一个灌溉季缓慢形成和数分钟内突然形成，其风险意义不同。
7. 轮辙累积趋势
在相同地块位置记录多个灌溉周期：
θ1、θ2、θ3……θn
如果姿态偏差随运行周期持续单方向扩大，可以将该位置列为轮辙治理重点。
8. 中心支轴式塔架排列模型
设中心支点位置为P0，各塔架位置为Pi。
正常情况下，各塔架应围绕中心支点形成近似径向排列。
可以根据P0与各Pi的空间坐标计算塔架相对于理想径向线的横向偏差：
ei = TowerPositioni - ExpectedRadialPositioni
实际算法可以直接使用点到当前径向参考线的垂距。
如果某塔架ei持续增大，说明该塔架可能发生运行不同步、打滑或驱动异常。
9. 平移式喷灌机直线度模型
平移式设备可根据多个塔架坐标拟合整机参考直线。
各塔架到拟合线的偏差：
ei = distance(Pi，ReferenceLine)
用于评价整机是否保持合理直线排列。
10. 姿态与排列联合诊断
系统可以形成以下判断：
倾角异常＋排列正常：重点检查轮辙、地形和塔架结构。
倾角正常＋排列异常：重点检查驱动、打滑和对中系统。
倾角异常＋排列异常：同时检查地面支承和塔架驱动。
姿态与排列均正常：更接近正常运行状态。
11. 降雨—轮辙响应模型
可建立：
TowerTilt = f(Position，Rainfall，SoilMoisture，IrrigationCycle)
如果某一位置只在高含水率条件下明显产生异常，而土壤干燥后减轻，可将农田地基承载条件作为重点治理对象。
12. 大风事件残余姿态
记录：
θbefore = 强风前稳定姿态。
θafter = 风后稳定姿态。
Δθres = θafter - θbefore
如果风后形成新的长期偏差，应检查塔架结构、连接件和中心支点，而不只是查看风中的瞬时峰值。
八、系统功能设计
1. 农场与地块管理
按照农场、灌区、地块和喷灌机编号建立设备档案。
2. 喷灌机拓扑管理
按照中心支点、1号塔架、2号塔架直至末端塔架建立真实结构拓扑。
3. 单塔姿态监测
查看任意塔架当前两个方向倾角和长期变化。
4. 全机塔架姿态对比
在同一页面比较多个塔架，快速识别孤立异常塔架。
5. 运行位置关联
将塔架姿态和当前农田位置对应，识别固定位置重复异常。
6. 灌溉周期管理
按照第1圈、第2圈或具体运行周期比较相同位置状态。
7. 塔架排列监测
高等级系统展示中心支轴式径向偏差或平移式直线度偏差。
8. 轮辙风险地图
长期积累后，在地块地图中标记频繁产生明显倾斜或打滑的行走区域。
9. 环境数据关联
将降雨、土壤水分、风速和灌溉工况与塔架姿态统一展示。
10. 维修工单管理
异常塔架可以关联轮胎更换、减速机维修、结构紧固、轮辙填补和排水治理记录。
11. 设备健康档案
统计每个塔架历年报警次数、倾斜趋势、维修次数和重复故障位置。
12. 自动报表
形成喷灌季运行报告、异常塔架报告、轮辙风险报告和年度设备状态报告。
九、硬件组成与配置方案
1. S-CGTS无线倾角监测终端
安装于移动塔架主体刚性框架，用于长期塔架姿态和明显运动事件辅助监测。
2. 中心支点姿态终端
重要中心支轴式喷灌系统可对固定中心塔架和基础独立监测。
3. 实时安全倾角传感器
如果项目要求倾斜后立即停机，应使用适合机械设备本地实时控制的专用倾角传感器，通过喷灌机控制系统实现确定性安全逻辑。
S-CGTS远程4G链路不作为唯一实时停机链路。
4. GNSS位置设备
在需要整机排列和运行轨迹分析的系统中，可配置于关键移动塔架或末端塔架。
5. 风速风向设备
适用于大风频繁、空旷农场和高风风险区域。
6. 雨量传感器
用于分析连续降雨和轮辙恶化之间的关系。
7. 土壤水分传感器
可布置于典型轮辙区，用于分析土体湿润程度和塔架下陷。
8. 地表积水监测
排水不良地块可增加水浸或积水监测。
9. 喷灌机控制接口
通过经过设备制造商允许的接口读取启停、运行方向、故障和对中状态。
10. 视频设备
大型农场可在固定中心点或重点区域配置视频，用于远程确认陷车、严重倾斜和结构异常。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
无线通信：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配置小型太阳能补能结构。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. 在喷灌塔架中的合理定位
喷灌塔架倾斜通常可能达到比大型建筑微倾斜更明显的角度，因此S-CGTS可用于长期姿态变化、轮辙影响、停机后基准和明显异常事件辅助监测。
但喷灌设备属于正在运行的农业机械。如果监测目的涉及塔架快速失稳后立即停止驱动，默认2小时远程上报显然不适合作为实时安全逻辑。
即使调整为更短上传周期，也不建议利用公网4G作为唯一停机通道。
实时保护应采用设备本地控制传感器和安全控制逻辑，S-CGTS承担远程趋势、异常复核和运维数据功能。
3. 100 Hz能力的正确理解
100 Hz为终端内部检测能力，并不等于云平台能够连续获得100 Hz塔架振动波形。
如果需要研究桁架振动、结构固有频率或齿轮传动振动，应采用专业连续动态采集设备。
十一、软件平台与数据展示
1. 喷灌机地图总览
在卫星地图或农田GIS中显示中心支点、各塔架和当前喷灌机位置。
2. 塔架编号管理
按Tower 1、Tower 2等顺序建立每个移动塔架档案。
3. 塔架倾斜剖面
将从中心点到末端的所有塔架倾角按顺序绘制，快速发现单个明显异常塔架。
4. 二维倾斜方向
显示某塔架主要向哪个方向倾斜。
5. 历史运行轨迹
结合位置数据显示喷灌机不同时间的运行位置。
6. 轮辙热点地图
在农田地图标记每次经过都容易产生明显倾斜的高风险区域。
7. 相邻塔架偏差
显示每个塔架与两侧塔架之间的相对姿态和排列偏差。
8. 灌溉周期对比
将本次运行与上一圈、上一周或上一灌溉季相同位置数据进行比较。
9. 雨量和土壤水分联合曲线
分析土壤湿润后塔架姿态是否明显恶化。
10. 设备故障记录
显示电机、减速机、轮胎、控制箱和结构维修历史。
11. 异常塔架排行榜
按照累计倾角变化、局部偏差、报警次数和变化速率自动排序。
12. 移动端运维
维修人员可直接查看异常塔架编号、农田位置和历史变化，减少在大型地块内寻找故障点的时间。
十二、数据分析与智能应用
1. 地形正常姿态模型
系统长期积累喷灌机在不同田间位置的正常姿态。
以后不再简单比较“当前角度是否为零”，而是比较：
当前塔架在这个位置是否明显偏离自己的历史正常状态。
2. 固定位置重复异常识别
如果某个塔架每次运行到相同坐标都出现明显倾斜，而离开该位置后恢复，应重点治理该区域轮辙和地面。
3. 随塔架移动的异常识别
如果一个塔架无论运行到农田哪个位置始终偏向同一方向，则更应检查车轮、轮胎、塔架框架和设备结构。
4. 轮辙逐周期恶化分析
某位置第一轮运行姿态正常，第二轮轻微倾斜，第三轮进一步发展，可以提前安排填平、铺垫、排水或轮辙治理。
5. 降雨后陷车风险识别
连续降雨后，根据历史轮辙位置、土壤水分和塔架姿态筛选不适宜立即运行的高风险区域。
6. 塔架驱动异常筛查
如果塔架位置逐渐落后或超前，但自身姿态没有明显异常，应优先检查：
驱动电机。
减速机。
轮胎打滑。
供电。
对中机构。
7. 单轮下陷辅助识别
如果塔架横向姿态明显变化，而相邻塔架和排列位置基本正常，可将左右车轮及轮辙列为优先检查对象。
8. 中心支点异常识别
中心固定塔架出现长期单方向姿态变化时，应检查混凝土基础、锚固、管路接口和中心旋转结构，而不是按普通移动塔架轮辙问题处理。
9. 大风事件后检查
大风结束后自动筛选形成新残余姿态的塔架和桁架区段，为现场检查排序。
10. 跨年度健康分析
统计一个喷灌季结束后：
哪些塔架倾斜异常最多。
哪些农田位置轮辙最严重。
哪些驱动总成重复维修。
哪些异常与降雨最相关。
为下一灌溉季提前安排维护。
十三、预警机制与决策支撑
中心支轴式和平移式喷灌机不能由第三方倾角设备厂家设置一个适用于所有品牌、跨度、塔高、轮距和地形条件的统一“塔架倾倒角”。
正式限制条件应优先采用喷灌机制造商技术文件、安全控制设计和项目实际运行条件。
1. 数据质量提示
单次角度突跳首先检查传感器安装、人员维修和通信数据。
2. 持续倾斜提示
塔架经过平整区域后仍保持明显新的姿态偏差，应进入现场检查。
3. 相邻塔架差异提示
一个塔架明显偏离两侧相邻塔架时，提高局部故障关注等级。
4. 固定位置异常提示
多个灌溉周期在相同农田位置重复产生异常时，提示轮辙或地面治理。
5. 变化速率提示
塔架倾角短时间快速增加时，应区别于普通坡面缓慢变化。
6. 排列异常提示
GNSS或原机对中系统发现塔架明显超前、滞后时，提示驱动和同步问题。
7. 多参数联合高风险状态
例如：
塔架明显倾斜＋排列异常。
倾角持续增加＋土壤高含水率。
倾角异常＋车轮打滑。
倾角异常＋驱动长时间持续动作。
强风事件＋风后残余倾角。
这些组合状态比单独一个倾角数字具有更高运维价值。
8. 本地安全停机原则
涉及机械结构安全的快速异常，应首先由喷灌机自身对中开关、限位、实时倾角或其他本地控制装置完成停机。
远程平台主要用于通知人员、分析趋势和安排运维。
9. 推荐处置流程
塔架异常 → 确认当前是否运行 → 判断地块位置 → 检查相邻塔架 → 查询对中和驱动状态 → 检查左右轮辙和车轮 → 检查电机及减速机 → 检查塔腿和桁架连接 → 必要时停止运行 → 处理轮辙或机械故障 → 低速试运行 → 核对姿态和同步状态 → 恢复正常灌溉。
十四、项目实施方案
1. 喷灌机基础资料调查
收集喷灌机品牌、型号、跨度数量、塔架数量、桁架长度、轮距、驱动系统及控制方式。
2. 地块调查
调查农田坡度、土壤类型、地下水、排水、历史轮辙和容易积水区域。
3. 历史故障调查
统计陷车、减速机故障、轮胎故障、塔架不同步和桁架损伤位置。
4. 确定监测等级
普通项目可以选择重点塔架监测。
高价值大型喷灌系统可以对全部移动塔架实施监测。
5. 监测点选择
重点考虑：
最外侧高速塔架。
历史轮辙严重塔架。
坡地运行塔架。
中心支点。
维修频繁塔架。
末端悬臂附近塔架。
6. 安装位置设计
传感器安装于移动塔架主体刚性钢结构，并避开：
电控箱门。
薄护板。
电机自身壳体。
活动电缆。
喷头支管。
容易被农机碰撞的位置。
7. 安装方式
支架应具有足够刚度并采取可靠防松措施。
未经制造商确认，不应为了安装传感器随意在关键受力构件上钻孔、切割或焊接。
8. 坐标统一
完成所有塔架X、Y、Z方向统一，并保存安装照片和塔架编号。
9. 初始运行采集
选择轮胎、驱动和桁架状态正常的条件完成一到多个完整运行周期。
10. 地形基线建立
将正常喷灌周期中不同位置的塔架姿态建立为“地块位置—正常姿态”基础数据库。
11. 异常场景验证
在不影响设备安全的条件下验证通信中断、设备运动、维护操作和报警流程。
12. 试运行优化
至少经过若干正常灌溉周期后再优化异常规则，避免把正常地形起伏大量误报为故障。
十五、运维服务保障
1. 定期检查传感器安装
喷灌设备长期振动和行走容易导致普通安装件松动，因此需要检查传感器和支架。
2. 塔架结构巡查
重点检查塔腿、斜撑、桁架、连接螺栓、焊接结构和管路接口。
3. 轮胎和车轮维护
定期检查轮胎压力、胎面、轮毂、轴承和车轮方向。
4. 驱动系统维护
结合姿态和排列异常检查电机、减速机和传动系统。
5. 轮辙治理
对于反复异常位置，根据农田条件采取填平、改善排水、轮辙处理或适宜的农艺措施。
6. 雨后专项检查
连续强降雨后，对历史软土和深轮辙区域进行重点检查。
7. 灌溉季前检查
长期停机后应检查结构、轮胎、电气、基础和监测终端，再开始正常喷灌。
8. 冬季停机管理
寒冷地区应按照制造商要求排水、防冻，并检查积雪、覆冰及冬季风荷载影响。
9. 维修后重新确认基准
塔架扶正、轮胎更换、塔腿维修或轮辙治理后，应记录维修事件，并视情况建立新的阶段基准。
10. 年度运行分析
灌溉季结束后形成塔架健康、轮辙热点、机械故障和运维建议报告。
十六、项目优势与方案价值
1. 不再把喷灌塔架简单当成固定铁塔
方案充分考虑喷灌机不断移动、地形变化和间歇驱动特点。
2. 区分倾斜和不同步
一个反映塔架姿态，一个反映塔架排列和驱动状态，避免错误诊断。
3. 能够识别轮辙长期恶化
利用重复运行轨迹，将喷灌塔架本身转化为农田轮辙状态的数据采集载体。
4. 按位置建立正常基线
不要求喷灌机在坡地上始终保持零度，而是比较同一位置历史正常状态。
5. 支持设备和农田联合运维
系统不仅能发现机械故障，也能识别需要进行排水和轮辙治理的农田位置。
6. 保留原机安全体系
实时对中和安全停机继续由喷灌机本地控制完成，物联网系统不越界替代机械安全功能。
7. 降低大型农场巡检成本
数百米喷灌设备出现异常后，可以直接知道塔架编号和地理位置。
8. 支持预防性维护
从“塔架已经严重歪斜再维修”转变为“趋势持续恶化时提前处理”。
十七、应用场景
中心支轴式喷灌机塔架倾斜监测：用于圆形喷灌系统多个移动塔架姿态和运行状态监测。
平移式喷灌机塔架监测：用于大型平移喷灌系统塔架倾斜、直线度和运行同步辅助监测。
大型喷灌机防倾倒监测：用于移动塔架明显倾斜、轮辙下陷和结构异常筛查。
喷灌机轮辙监测：用于农田重复行走轨迹长期下陷和软化趋势识别。
喷灌塔架同步监测：用于辅助分析相邻塔架超前、滞后和驱动不同步问题。
坡地喷灌机监测：用于复杂地形下塔架正常坡度与异常姿态区分。
大型农场喷灌设备远程监测：用于大面积农场多套喷灌机集中运维。
高标准农田喷灌设备监测：用于规模化节水灌溉设施数字化运行管理。
牧草基地喷灌机监测：用于苜蓿、牧草等大面积种植区中心支轴喷灌设备。
马铃薯中心支轴喷灌监测：用于高强度喷灌地块的塔架、轮辙和设备运行管理。
玉米喷灌机在线监测：用于规模化玉米生产中心支轴式喷灌设备。
无人农场灌溉设备监测：用于喷灌设备远程控制、状态感知和智慧农业平台集成。
十八、效益分析
1. 设备安全效益
持续掌握塔架倾斜和相邻塔架状态，有助于在严重轮辙、结构歪斜或机械故障发展之前安排检查。
2. 运维效率效益
大型喷灌机长度可达数百米，通过塔架编号和地图定位异常点，可明显减少人工沿整机逐塔检查的时间。
3. 农田治理效益
长期数据可以发现固定发生轮辙和陷车的田间位置，使排水、填土和轮辙治理更加针对性。
4. 减少非计划停机
驱动异常和轮辙问题提前进入维修计划，可以降低喷灌关键时期突然停机对灌溉作业的影响。
5. 灌溉保障效益
塔架严重不同步或陷车会导致喷灌机无法完成正常运行。通过状态监测提高设备可用率，有助于保障关键农时正常灌溉。
6. 维修决策效益
通过判断异常来自固定地块还是固定塔架，可以快速区分“修农田”还是“修设备”。
7. 智慧农业数据效益
塔架姿态、运行位置、土壤水分和灌溉状态可以共同进入农场物联网平台，形成新的农业装备运行数据。
8. 全生命周期效益
积累不同塔架、轮胎、减速机和农田条件下的运行数据，可为设备改造、采购和农田基础设施建设提供依据。
具体经济收益应根据喷灌机数量、单机长度、人工巡检成本、轮辙治理费用、维修停机损失及作物灌溉价值专项计算，不宜给出统一投资回报比例。
十九、标准规范与政策依据
农业喷灌塔架倾斜监测属于大中型喷灌机运行状态辅助监测，正式项目应首先服从喷灌机制造商安全设计、使用说明书以及现行农业机械和灌溉工程技术标准。
- GB 10395.19-2010《农林机械 安全 第19部分：中心支轴式和平移式喷灌机》。
- GB/T 19797-2012《农业灌溉设备 中心支轴式和平移式喷灌机 水量分布均匀度的测定》。
- SL 280-2019《大中型喷灌机应用技术规范》。
- GB/T 50363-2018《节水灌溉工程技术标准》。
- GB/T 50085-2007《喷灌工程技术规范》及后续现行有效版本。
- GB 50288-2018《灌溉与排水工程设计标准》。
- GB/T 21031-2007《节水灌溉设备现场验收规程》。
- GB/T 19797采用的相关国际农业灌溉设备技术体系。
- 喷灌机制造商结构、安装、使用、坡度限制、运行维护及安全控制技术文件。
- 项目所在地高标准农田、节水灌溉和农业机械运行管理相关技术要求。
GB 10395.19-2010目前仍是中心支轴式和平移式喷灌机安全领域的现行强制性国家标准。
2026年已经下达该标准的修订计划，新版正在起草，其中修订内容涉及中心支点、桁架、导向校准、塔盒以及远程控制等要求。在新版正式发布并到达实施日期以前，不能提前将修订草案作为现行标准执行。
GB/T 19797-2012目前仍为现行标准，并在2025年复审后继续有效。
水利技术标准体系中，SL 280-2019《大中型喷灌机应用技术规范》、GB/T 50363-2018《节水灌溉工程技术标准》和GB 50288-2018《灌溉与排水工程设计标准》均属于大中型喷灌及灌溉工程项目可结合采用的重要技术依据。
正式项目的最大允许坡度、塔架运行条件、对中限制、停机条件以及结构允许姿态，应以具体喷灌机制造商文件和项目批准的安全要求为准，第三方倾角系统不得自行扩大原设备允许运行范围。
二十、成功案例
以下内容为典型应用案例（示例），用于说明喷灌塔架倾斜监测的实际应用逻辑。如暂无对应真实客户项目，对外发布时建议保留“示例”标识。
案例一：中心支轴式喷灌机固定轮辙区域持续下陷监测
某规模化马铃薯种植基地采用大型中心支轴式喷灌机进行灌溉。
进入灌溉中后期后，系统发现6号塔架每次运行到地块西北方向时横向倾角都会明显增加，离开该区域以后基本恢复。
前几个灌溉周期倾角变化较小，但随着运行次数增加，同一位置的异常幅度逐渐扩大。
现场检查发现该区域地势略低，喷灌和降雨后的排水条件较差，6号塔架车轮轨迹已经形成较深轮辙，其中一侧车轮下陷明显。
项目没有把问题归因于塔架钢结构，而是对轮辙和地块排水进行治理。
处理以后，相同位置塔架姿态明显改善。
该案例体现了“相同位置、不同灌溉周期”的比较价值。
案例二：塔架始终倾向同一侧的机械问题筛查
某喷灌机4号塔架在多个不同地块位置均表现出相似方向的小幅倾斜。
如果问题来自农田坡度，倾斜状态通常应随着喷灌机位置发生明显变化。
但平台分析发现，该塔架异常随塔架移动而移动，并没有固定在某一个田间位置。
现场因此重点检查4号塔架本身。
维修人员对左右轮胎状态、塔腿、轮毂和结构连接进行检查，并处理发现的问题。
该案例说明，通过“异常跟着位置走”还是“异常跟着塔架走”，可以快速区分农田问题和机械问题。
案例三：塔架不同步但没有明显倾斜
某中心支轴式喷灌机远程位置系统发现8号塔架逐渐落后于两侧塔架，但倾角数据基本正常。
由于塔架没有明显单侧下陷，系统没有首先把问题判断为轮辙沉陷。
现场重点检查驱动电机、减速机、车轮和对中控制。
最终确认问题主要来自塔架驱动系统。
该案例说明塔架倾斜监测和整机同步监测需要相互补充，不能使用一个倾角数据覆盖所有喷灌机故障。
案例四：连续降雨后的塔架陷车风险筛查
某大型农场经历连续数日降雨。
平台根据过去一个灌溉季数据已经掌握若干容易形成深轮辙的位置。
降雨结束后，农场没有立即按照普通计划运行全部喷灌设备，而是首先检查高风险轮辙区。
其中一个区域土壤含水率较高，历史上对应塔架曾多次产生明显倾斜。
项目先对该区域进行处理，再恢复喷灌运行。
长期监测由事后报警进一步发展为运行计划辅助决策。
案例五：中心固定塔架基础变化与移动塔架异常区分
某中心支轴式喷灌机移动塔架长期状态基本稳定，但中心固定塔架的双轴姿态在一个灌溉季内出现持续单方向变化。
由于中心塔架不存在车轮和轮辙问题，平台没有按照普通移动塔架逻辑分析。
现场检查中心混凝土基础、锚固结构、旋转接头和管路系统。
进一步发现中心基础周边存在排水不良和局部土体变化。
项目改善排水并对基础进行处理。
该案例体现了中心固定塔架与移动塔架必须使用不同故障模型。
案例六：大风后喷灌塔架残余姿态复核
某空旷农业区喷灌设备遭遇强风天气。
风中多个塔架均出现不同程度的姿态波动。
平台没有根据风中最大瞬时角度直接判断塔架发生永久损伤，而是在风速恢复正常以后重新比较各塔架稳定状态。
大部分塔架恢复历史范围，其中一个塔架仍存在新的姿态偏差。
现场进一步检查该塔架斜撑、桁架连接和紧固件。
这种“风前—风中—风后”的事件分析，比单纯设置一个最大倾角报警值更符合农业喷灌塔架的实际运行特点。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB 10395.19-2010《农林机械 安全 第19部分：中心支轴式和平移式喷灌机》。
- GB/T 19797-2012《农业灌溉设备 中心支轴式和平移式喷灌机 水量分布均匀度的测定》。
- SL 280-2019《大中型喷灌机应用技术规范》。
- GB/T 50363-2018《节水灌溉工程技术标准》。
- GB/T 50085-2007《喷灌工程技术规范》及后续现行有效版本。
- GB 50288-2018《灌溉与排水工程设计标准》。
- GB/T 21031-2007《节水灌溉设备现场验收规程》。
- 中心支轴式和平移式喷灌机制造商安装、使用、安全、坡度限制及维护技术文件。
- 项目所在地高标准农田、农业节水灌溉及农业机械运行管理相关技术资料。
本方案适用于中心支轴式喷灌机、圆形喷灌机、平移式喷灌机以及大型农场移动式喷灌设施的塔架倾斜、轮辙下陷、运行同步、设备姿态和长期运行状态辅助监测。
农业喷灌塔架倾斜监测真正需要解决的不是简单回答“塔架倾斜了多少度”，而是判断这种倾斜究竟来自正常地形坡度、轮辙沉陷、土壤湿化、塔架结构、驱动不同步还是车轮故障，并判断异常是固定发生在某块农田，还是始终跟随某一个塔架移动。
对于中心支轴式喷灌机，应进一步把塔架姿态和整机径向排列分开分析；对于平移式喷灌机，则应同时关注塔架姿态和整机直线度。只有这样，才能真正区分“地面使塔架歪了”和“驱动使整机不同步了”这两类性质完全不同的问题。
S-CGTS无线倾角监测终端适合作为喷灌塔架长期姿态、轮辙趋势和远程设备管理的数据源。涉及塔架严重错位、快速倾斜及机械安全停机时，应继续由喷灌机原有对中、限位、本地安全传感器和控制系统承担实时保护。
