一、项目背景与行业痛点
料仓、筒仓是粮食、饲料、水泥、粉煤灰、矿粉、煤炭、焦炭、砂石骨料、化工原料及其他散状物料储运系统中的关键设施。根据结构形式不同，可分为钢筋混凝土筒仓、钢板筒仓、钢结构料仓、高架料仓、群仓以及带锥斗或平底结构的散料储存设施。筒仓与普通建筑结构存在明显区别。仓体不仅承受结构自重、风荷载、地震作用，还长期承受散状物料产生的竖向压力、侧压力、摩擦作用以及装料和卸料过程中不断变化的动态荷载。特别是在大型筒仓中，仓内物料并不一定始终保持完全轴对称状态。进料口偏离仓体中心、多个进料口使用不均衡、物料休止角不同、颗粒级配变化、局部结拱、偏流、鼠洞效应以及单侧出料，都可能造成物料分布和仓壁压力明显不对称。
因此，筒仓发生倾斜时，问题不一定首先来自基础。可能的原因包括：
地基发生差异沉降。
筒仓基础局部变形。
长期偏心装料。
单侧或偏心卸料。
仓内物料结拱后突然垮落。
仓壁局部屈曲或失圆。
钢板仓连接节点或加劲结构异常。
混凝土筒仓局部开裂。
群仓之间基础相互影响。
大风、地震或其他特殊事件。
筒仓还有一个非常重要的运行特点：结构受力状态会随着“空仓—进料—高料位—满仓—出料—低料位—空仓”不断循环变化。同一个监测点在空仓和满仓状态出现不同角度或位移，并不必然说明结构发生永久损伤。如果仅安装一个倾角传感器，然后设置固定角度报警，就很难判断当前变化来自物料荷载、温度、地基沉降还是仓体自身结构异常。
真正具有工程价值的料仓筒仓倾斜监测，应建立：
物料状态 → 料位分布 → 装卸料工况 → 基础沉降 → 仓体空间位移 → 筒体倾斜 → 仓壁局部变形 → 结构应变 → 环境荷载
之间的关联关系。
通过长期在线监测，将过去依赖肉眼发现“筒仓已经明显歪斜”的管理方式，转变为对差异沉降、偏载响应和结构姿态变化的连续趋势识别。
二、建设目标与监测目标
1. 建设目标
- 建立料仓、筒仓长期结构状态数字基线。
- 连续监测筒仓基础沉降及差异沉降。
- 监测筒仓主体沿两个水平方向的倾斜变化。
- 监测筒仓顶部及关键结构位置空间位移。
- 分析空仓、装料、满仓和卸料状态下结构响应差异。
- 识别偏心装料和偏心卸料可能造成的非对称结构响应。
- 识别仓体倾斜与基础沉降之间的关联关系。
- 监测钢板仓局部失圆、屈曲和异常变形迹象。
- 监测钢筋混凝土筒仓裂缝和局部结构状态。
- 对强风、地震、异常堵料和物料突然垮落等事件进行记录。
- 建立群仓不同仓体之间的沉降和姿态对比机制。
- 实现监测、巡检、结构检测和维修加固闭环管理。
2. 监测目标
基础沉降：掌握筒仓基础不同方位的长期高程变化。
差异沉降：判断基础不同方向是否出现不均匀沉降及由此形成的整体转动。
筒体倾斜：监测筒仓沿两个正交方向的长期姿态变化。
顶部位移：直接监测高耸筒仓顶部空间坐标变化。
仓壁变形：监测钢板仓失圆、局部凹陷和混凝土仓壁局部变形。
结构应变：重要项目监测仓壁、支承结构和关键连接部位受力变化。
装卸料工况：记录料位、进料、出料、仓内物料质量或运行状态。
温度：监测环境及仓壁温度，解释昼夜和季节性热变形。
风环境：高耸筒仓根据需要接入风速、风向，分析风致结构响应。
三、需求分析
1. 筒仓倾斜必须与基础沉降分开测量
如果基础整体均匀下沉，筒仓可能基本不产生倾斜。
相反，如果基础一侧沉降明显高于另一侧，则可能形成整体转动。
因此，筒仓倾斜监测不能替代沉降监测。
2. 筒仓倾斜和仓壁局部变形不是同一个问题
整个筒仓可以保持总体竖直，但钢板仓某一高度可能已经发生局部凹陷、鼓曲或椭圆化。
因此，高风险钢筒仓需要同时关注整体姿态和局部仓壁几何状态。
3. 料位高低会改变结构受力
满仓与空仓状态下，基础荷载、仓壁压力和支承结构受力存在明显差异。
长期趋势分析必须保存当前料位和装卸料状态，否则容易把正常载荷响应误判为永久结构变形。
4. 偏心卸料是非常重要的工况
当物料长期从偏离仓体中心的位置卸出时，仓内流场和仓壁压力可能形成明显不对称。
因此大型筒仓应尽可能记录出料口、给料设备及出料工况。
5. 物料流动异常可能形成复杂瞬态荷载
结拱、鼠洞、偏流以及堵料后突然垮落，会导致仓内荷载短时间重新分配。
这类事件和长期基础倾斜具有完全不同的机理。
6. 高耸筒仓需要考虑温度和风作用
金属筒仓受到太阳辐射以后，不同朝向仓壁温度可能存在差异。
高耸空仓在大风条件下也可能出现小幅动态响应。
因此任意时间的单个倾角值并不适合作为结构安全结论。
7. 群仓需要关注相对变化
对于多个筒仓共用基础、承台或相互连接的群仓，一个仓体的装卸料过程可能影响共同基础受力。
因此不仅要分析单仓，也需要比较相邻仓体之间的长期差异。
8. 结构精度要求决定传感器选择
对于几十米高的大型筒仓，小角度即可对应顶部明显水平位移。如果项目目标是毫米级空间位移或非常微小的基础转角，应采用高精度测量设备，而不能仅依赖0.1°等级无线倾角终端。
四、总体解决方案
料仓筒仓倾斜监测采用“基础沉降＋筒体姿态＋顶部空间位移＋仓壁局部变形＋料位工况＋结构应变＋环境参数”的综合技术路线。
在筒仓基础周边按照结构几何布置多个高程监测点，掌握不同方向的基础沉降。
在筒仓下部或与主体结构具有可靠刚性关系的位置设置倾角监测设备，获取仓体整体姿态。
对于高度较大的重要筒仓，在顶部增加GNSS、自动全站仪棱镜或其他空间位移监测设备，直接测量顶部水平和竖向位置。
对于钢板筒仓，在仓壁典型高度增加必要的局部变形、应变或几何测量，防止出现“整体倾角正常但局部仓壁已经失稳”的监测盲区。
对于钢筋混凝土筒仓，重点关注基础、仓壁裂缝、支承结构、漏斗或锥斗连接区域以及长期沉降。
料位计、进料设备、卸料设备以及仓内重量等工艺数据应尽可能接入监测平台。
完整诊断链路为：
进料方式 → 料位分布 → 物料压力 → 仓壁及支承结构受力 → 基础反力 → 沉降与转动 → 筒体倾斜和顶部位移。
另一条异常链路为：
堵料/结拱/偏心卸料 → 仓内非对称流动 → 局部压力重新分布 → 仓壁变形或结构响应异常 → 监测数据变化 → 工艺与结构联合检查。
五、系统架构设计
1. 基础变形感知层
监测基础沉降、差异沉降和必要的水平位移。
2. 整体姿态感知层
利用高精度倾角仪、S-CGTS等设备监测仓体整体姿态。
3. 空间位移感知层
利用GNSS、自动全站仪等技术直接测量仓顶或重要节点空间坐标。
4. 仓壁结构感知层
根据风险配置应变、裂缝、局部位移或几何形态监测。
5. 工艺状态感知层
接入料位、进料、卸料、给料设备、阀门和必要的仓内重量信息。
6. 环境感知层
获取环境温度、仓壁温度、风速风向以及必要的降雨等参数。
7. 边缘采集层
负责不同传感器数据汇聚、时间同步、缓存、异常筛查和协议转换。
8. 通信层
根据厂区条件采用工业以太网、光纤、4G、5G、Wi-Fi或企业工业网络。
9. 数据分析层
完成沉降、倾斜、料位、温度和装卸料工况之间的关联分析。
10. 应用管理层
实现设备状态、预警、巡检、检测、维修及历史事件闭环。
六、监测内容与监测方法
1. 基础沉降监测
沿筒仓基础周边布置多个沉降监测点，采用精密水准、静力水准、自动全站仪、GNSS或符合项目精度要求的其他技术。
2. 基础差异沉降
通过不同方位监测点之间的沉降差判断基础是否正在形成整体转动。
3. 筒体下部倾斜
在能够代表仓体主体姿态的刚性位置安装高精度倾角仪或无线倾角终端。
4. 筒仓顶部位移
高耸筒仓宜通过GNSS或自动全站仪直接监测仓顶空间位置。
5. 多高度姿态监测
重要项目可在筒仓下部和中上部设置多个姿态测点。
如果不同高度倾角基本一致，更接近整体刚体转动。
如果不同高度变化明显不同，则需要考虑仓壁或主体结构变形。
6. 仓壁失圆监测
钢板筒仓可采用全站仪、激光扫描或其他空间几何测量技术获取圆周不同位置半径和形态变化。
7. 仓壁应变监测
对于重要钢板仓、支腿式料仓、锥斗连接区域或历史异常位置，可设置应变监测。
8. 混凝土裂缝监测
钢筋混凝土筒仓存在活动裂缝时，可配置裂缝计并结合定期结构检测。
9. 料位监测
获取实时料位、料位变化速度及高低料位状态。
10. 多点料位或料面状态
对于易出现偏仓的物料，仅一个中心料位点可能不能描述整个料面。
有条件时可以采用多点料位、雷达扫描或其他方式判断料面偏斜和偏心堆积。
11. 进料状态
记录进料设备运行、进料口选择以及进料时间。
12. 卸料状态
记录卸料口、给料机、闸门和卸料时间，为偏心卸料分析提供依据。
13. 温度监测
钢筒仓宜关注不同朝向仓壁温度，以解释太阳辐射造成的热变形。
14. 风环境监测
高度较大的室外筒仓可结合风速风向，分析空仓或低料位状态下的风致响应。
七、技术原理与算法模型
1. 基础沉降量
设监测点初始高程为Hi0，当前高程为Hi(t)：
Si(t) = Hi0 - Hi(t)
2. 差异沉降
基础两个测点i、j之间：
ΔSij = Si - Sj
差异沉降的发展趋势比多个测点基本同步的整体下沉更能反映基础转动。
3. 基础平面拟合
当基础设置三个以上具有明确坐标的沉降点时，可拟合：
z = ax + by + c
a、b随时间的变化可以辅助描述基础整体倾斜方向和发展趋势。
4. 筒仓倾角变化
设初始状态为：
θx0、θy0。
当前变化：
Δθx = θx(t) - θx0
Δθy = θy(t) - θy0
5. 倾斜方向
可计算主要姿态变化方向：
α = atan2(Δθy，Δθx)
将倾斜方向与进料口、出料口和基础沉降方向进行空间对应，可以辅助判断异常来源。
6. 倾角变化速率
Vθ = [Δθ(t2) - Δθ(t1)] / (t2 - t1)
连续多年小幅稳定变化与数小时内快速产生相同角度具有完全不同的安全意义。
7. 刚体顶部位移近似
若仅将筒仓理想化为高度H的刚体：
Utilt ≈ H × tan(Δθ)
小角度条件下：
Utilt ≈ H × Δθ(rad)
该公式只能用于解释整体转动的几何数量级，不能代替GNSS或全站仪的顶部实际位移测量。
8. 基础沉降与倾角一致性
如果基础沉降拟合得到的主要转动方向与仓体倾角方向长期一致，更支持“基础差异沉降导致整体转动”的判断。
如果基础长期稳定而筒体倾角持续变化，则需要重点检查主体结构和测点本身。
9. 多高度倾角差
下部监测点倾角为θlower，上部监测点为θupper：
Δθshape = θupper - θlower
如果Δθshape长期发生明显变化，说明结构可能并非简单整体刚体转动。
10. 空仓—满仓响应
定义相似运行周期内：
Δθload = θfull - θempty
ΔSload = Sfull - Sempty
长期积累正常装料周期后，可建立该筒仓自身的荷载响应模板。
如果以后相似料位下结构响应显著偏离历史规律，应进一步检查。
11. 料位—结构响应模型
可建立：
Response = f(Level，MaterialType，LoadingState，DischargeState)
这里的Response可以包括倾角、顶部位移、应变和基础沉降。
12. 偏心装料识别思路
如果料面或进料状态显示物料持续偏向一侧，同时筒仓相同方向应变或姿态响应增加，可以提高偏载检查优先级。
但筒仓倾角本身不能反算仓内物料准确偏心位置和质量。
13. 偏心卸料识别思路
如果某一特定出料口工作期间反复出现相似方向的结构响应，而中心或其他出料方式没有相同表现，应检查出料工艺和仓体设计工况。
14. 温度效应分离
长期可以建立：
Deformationexpected = f(Tavg，ΔTwall，SolarDirection)
其中Tavg为平均结构温度，ΔTwall表示不同方向仓壁温差。
安全趋势分析应尽可能比较相似温度条件下的结构基准。
15. 特殊事件残余变化
堵料突然垮落、地震、强风等事件前后：
Δθres = θafter - θbefore
ΔDres = Dafter - Dbefore
ΔSres = Safter - Sbefore
事件结束并恢复可比工况后仍存在新的稳定变化，比事件中的瞬时峰值更值得关注。
八、系统功能设计
1. 筒仓资产管理
记录仓号、仓型、直径、高度、设计容量、结构材料、基础形式、投运年份和储存物料。
2. 群仓结构管理
对多仓系统建立仓号、基础和工艺设备之间的关联。
3. 实时姿态监测
显示筒仓两个方向倾角、倾斜方向、累计变化和变化速率。
4. 基础沉降管理
显示基础周边不同测点沉降，并自动计算差异沉降。
5. 顶部空间位移
展示GNSS或全站仪监测得到的顶部X、Y、Z位置。
6. 料位联动
将料位与倾角、位移、应变放置于统一时间轴。
7. 装卸料事件管理
自动标记进料开始、停止、卸料、空仓和满仓等关键工况。
8. 仓壁状态管理
存储仓壁应变、裂缝、失圆测量以及历次现场检测资料。
9. 温度与风况管理
将环境条件与结构变形对应，减少环境因素造成的误判。
10. 特殊事件档案
记录堵料、清仓、冲仓、强风、地震、结构碰撞和维修等事件。
11. 巡检维修闭环
异常监测点可生成检查工单，并关联照片、检测报告和维修结果。
12. 自动报表
生成月度、季度、年度结构状态报告，以及满仓、空仓和特殊事件专项报告。
九、硬件组成与配置方案

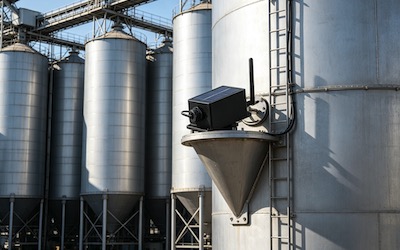

1. S-CGTS无线倾角监测终端
适用于筒仓下部刚性结构、监测墩、支承平台等位置的长期姿态趋势辅助监测。
2. 高精度双轴倾斜仪
用于大型、高耸或者对基础微小转动要求较高的筒仓。
3. GNSS三维位移监测设备
用于室外大型筒仓顶部空间位移监测。
4. 自动全站仪系统
用于厂区群仓、仓顶和不同高度空间位移自动测量。
5. 静力水准或自动沉降监测系统
用于基础周边多点高精度差异沉降。
6. 雷达料位计
用于实时物料料位监测。
7. 多点或三维料面监测
对于偏仓风险较大的重要筒仓，可配置多点料位或适用的三维料面扫描技术。
8. 应变监测设备
用于仓壁、支腿、钢结构支承及锥斗连接区域。
9. 裂缝监测设备
用于钢筋混凝土筒仓已有活动裂缝。
10. 温度监测设备
用于不同朝向仓壁及环境温度。
11. 风速风向监测
适用于高耸室外筒仓和强风区域。
12. 边缘采集网关
用于工艺PLC、料位、倾角、GNSS、应变等多系统数据统一接入。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
通信方式：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配置顶部小型太阳能补能结构。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. 在筒仓项目中的应用定位
S-CGTS适合用于明显姿态变化、长期趋势、异常事件和独立无线监测。
大型筒仓通常高度较高，因此需要特别注意0.1°准确度对应的几何尺度。
例如对于高度40 m的仓体，仅按理想刚体转动进行数量级换算：
u ≈ 40 × tan(0.1°) ≈ 0.070 m
约为70 mm。
这并不表示设备具有70 mm的顶部位移误差，而是说明如果工程要求识别毫米级顶部位移或者极微小整体倾斜，0.1°等级设备不能作为唯一主测设备。
对于大型水泥筒仓、粮食筒仓、粉煤灰仓和高耸钢板仓，建议根据目标精度配置高精度倾斜仪、GNSS、全站仪或自动沉降系统。
3. 加速度应用边界
S-CGTS三轴加速度可作为明显运动事件辅助信息。
100 Hz为设备内部检测频率，并不表示4G平台能够连续获取100 Hz完整振动波形。
如果项目需要分析仓体自振频率、风致振动、设备机械振动或地震结构响应，应采用专业加速度传感器和高频采集系统。
十一、软件平台与数据展示
1. 厂区筒仓总览
以厂区地图或流程图展示全部料仓、筒仓和实时状态。
2. 单仓数字档案
进入单个仓体即可查看结构、容量、物料、当前料位和监测设备。
3. 筒仓二维倾斜矢量
直接显示当前主要倾斜方向，而不仅显示一个角度数值。
4. 基础沉降环形分布
按照筒仓圆周位置显示不同基础测点的沉降。
5. 顶部位移轨迹
展示筒仓顶部长期X-Y平面运动轨迹。
6. 空仓—满仓循环图
将料位和结构响应放在同一时间轴，观察多个生产周期的一致性。
7. 装卸料状态图
标记不同进料口、出料口运行时间及同期结构数据。
8. 多高度姿态对比
同时显示下部和上部姿态，辅助判断整体转动与主体变形。
9. 温度—倾角关系
观察日照和季节温度对仓体姿态的周期影响。
10. 群仓对比
比较同一厂区相同类型筒仓的沉降、倾斜和装料响应。
11. 事件回放
堵料、偏心卸料、强风或地震事件可以同步回放料位、倾角、位移和工艺数据。
12. 自动报表
自动形成筒仓结构安全月报、满仓专项报告、年度趋势报告及特殊事件报告。
十二、数据分析与智能应用
1. “同料位、同工况”比较
筒仓长期监测最重要的数据方法之一，是避免随意比较两个完全不同料位的时刻。
系统应优先比较：
相似料位。
相似物料。
相似温度。
相似装卸料状态。
条件下的结构数据。
2. 基础沉降与筒体倾斜联合诊断
如果某一侧基础沉降持续增加，同时筒仓向相同方向转动，则优先检查地基基础。
如果基础沉降稳定但仓体中上部姿态发生变化，则提高主体结构检查优先级。
3. 偏心装料辅助识别
长期出现：
固定进料工况＋固定方向结构响应＋相似料位重复出现，
可作为进料分布不均或偏载工况的分析线索。
4. 偏心卸料特征识别
某一个出料口运行时筒仓反复表现出特定方向响应，而其他出料模式没有出现类似变化时，可以将出料工况列入专项检查。
5. 基础问题和仓体问题分离
系统可建立：
基础沉降异常＋下部和上部姿态同步 → 更偏向整体基础问题。
基础稳定＋上部与下部差异扩大 → 更偏向主体结构问题。
姿态稳定＋局部仓壁几何异常 → 更偏向仓壁局部失稳。
6. 群仓相互比较
如果同一基础区域多个相邻仓体同时出现沉降变化，需进一步检查区域地基。
如果只有一个仓体异常，则进一步分析该仓运行工况和自身结构。
7. 装卸料循环一致性分析
同一个筒仓完成数百次装卸料后，可以形成自己的“结构指纹”。
例如：
低料位倾角。
高料位倾角。
满仓顶部位移。
卸料阶段应变。
空仓恢复状态。
如果某一周期明显偏离历史模式，可自动进入重点分析。
8. 永久变形与可恢复响应分离
装料后产生变化，卸料以后恢复，通常更接近可恢复荷载响应。
卸料和温度恢复后仍保留新的稳定偏移，则需要提高对永久变形的关注。
9. 温度补偿分析
对金属筒仓建立昼夜和季节温度响应模型，避免太阳照射造成的周期变化形成大量误报警。
10. 结构变化方向与工艺空间位置关联
平台将倾斜方向、进料口、出料口、沉降点和仓壁异常位置绘制在统一平面图中。
这种空间关系通常比单独一条时间曲线更容易发现偏载问题。
十三、预警机制与决策支撑
料仓和筒仓不能由无线倾角设备厂家设置一个适用于所有结构的统一“危险倾斜角”。
钢板筒仓、钢筋混凝土筒仓、支腿式料仓、平底仓和群仓在结构、尺寸、基础及物料方面差异明显，正式预警指标应依据结构设计、检测评价、生产工况和项目监测方案确定。
1. 数据有效性预警
单个测点突然跳变，首先检查传感器、安装基座、通信和检维修活动。
2. 基础差异沉降预警
基础不同方位沉降差持续扩大时，提前进入重点观察。
3. 筒体长期倾斜预警
在空仓或相似料位条件下，倾角中心连续多个周期向同一方向移动时形成趋势预警。
4. 倾斜速率预警
原本多年缓慢变化的筒仓突然出现更高变化速度，即使累计值尚未达到控制值，也应提高检查等级。
5. 多高度姿态差预警
上部和下部倾角差持续扩大时，重点关注仓体自身结构状态。
6. 偏心工况预警
同一进料或卸料工况反复触发固定方向结构异常时，提醒检查工艺操作和仓内物料流动。
7. 多参数联合预警
例如：
基础差异沉降＋筒体同步倾斜。
固定方向倾斜＋固定出料口运行。
上部姿态异常＋仓壁应变异常。
料位变化异常＋仓壁局部变形。
空仓以后仍存在新的顶部位移。
这类组合异常比单独一个倾角数据具有更高诊断价值。
8. 现场重大异常处置原则
如果已经发现仓壁明显鼓曲或凹陷、钢板撕裂、连接件异常、混凝土严重裂缝、支腿明显变形、基础开裂或肉眼可见快速倾斜，应按照企业设备和结构安全程序立即采取隔离、停止相关装卸料等措施，并组织专业技术人员检查。
9. 推荐决策流程
结构数据异常 → 核对当前料位 → 查询进料和卸料工况 → 检查基础沉降 → 对比上下部姿态 → 对比仓顶空间位移 → 检查仓壁和连接 → 查看历史同料位数据 → 现场巡检 → 高精度测量 → 结构检测与专业评价 → 调整工艺或维修加固 → 重新验证。
十四、项目实施方案
1. 筒仓资料收集
收集仓体结构图、基础图、地质勘察、设计容量、物料参数、进出料方式、施工竣工及历次维修资料。
2. 仓型调查
明确钢板仓、钢筋混凝土筒仓、支腿式料仓、平底仓、锥斗仓或群仓结构。
3. 物料调查
明确物料容重、粒径、含水率、流动性、休止角、结拱和粘附特性。
4. 工艺调查
调查进料位置、卸料口数量、是否中心卸料以及历史堵料、偏流和结拱情况。
5. 基础调查
检查历史沉降、基础裂缝、附近新增荷载、地下水和邻近工程影响。
6. 风险分级
优先关注：
高耸大容量筒仓。
历史发生沉降的筒仓。
长期偏心卸料仓。
出现仓壁凹陷或裂缝的仓体。
共用基础群仓。
老旧钢板仓。
强风区域空仓频繁的高筒仓。
7. 监测精度设计
先确定工程目标和允许变化尺度，再选择倾角、GNSS、全站仪及沉降设备。
不能因为已有无线倾角终端，就反向降低工程监测精度。
8. 点位设计
倾角传感器应安装在与主体具有可靠刚性关系的位置，不能安装于栏杆、检修平台薄板、梯子、外部管道和能够独立振动的附件。
9. 统一坐标
建议将一个方向与主要进料口或厂区轴线对应，明确X、Y方向及所有进出料口方位。
10. 初始专业测量
上线前采用高精度测量获取基础高程、筒仓垂直状态和仓顶坐标。
11. 建立工况基线
至少采集一个或多个完整空仓—装料—满仓—卸料循环，建立正常响应范围。
12. 系统联调
检查料位、PLC工艺数据、倾角、位移和平台时间同步。
13. 试运行
通过实际生产周期优化算法，再确定项目最终报警规则。
十五、运维服务保障
1. 传感器安装检查
定期确认设备底座和支架没有松动或被检修人员移动。
2. 基础复测
按照项目要求定期开展高精度沉降和垂直度测量，验证在线监测趋势。
3. 钢板仓专项检查
关注仓壁鼓曲、凹陷、腐蚀、螺栓连接、焊缝和加劲结构。
4. 混凝土仓专项检查
关注环向、竖向裂缝、渗水、混凝土剥落和局部结构状态。
5. 锥斗及支承结构检查
重点检查锥斗连接、支腿、钢梁及转换结构。
6. 工艺异常记录
结拱、堵料、清仓、冲仓和异常卸料必须记录时间，以便后续与结构数据对应。
7. 禁止危险清堵方式
堵料和结拱处理应严格执行设备操作及安全管理制度，不应为了恢复出料采用可能超出结构和设备允许条件的非规范冲击方式。
8. 极端事件后复核
强风、地震、物料突然垮落以及异常超载事件后，应检查监测系统和结构基准。
9. 维修后基准管理
基础加固、仓体纠偏、仓壁修复和传感器迁移后，保存历史阶段并建立新的监测基准。
10. 年度结构健康评估
综合沉降、倾斜、料位、仓壁检测和维修数据形成年度趋势报告。
十六、项目优势与方案价值
1. 从“测筒仓歪没歪”升级为结构—工艺联合诊断
不仅知道倾斜结果，还分析当前装的是什么、装了多少、从哪里进料和从哪里卸料。
2. 能够区分地基问题和仓体问题
基础沉降、多高度姿态和顶部位移联合后，可以更准确判断变形来源。
3. 针对筒仓特有的偏载问题
将偏心装料、偏心卸料和料面状态纳入结构分析，而不是套用普通建筑倾斜方案。
4. 支持钢板仓局部稳定性管理
明确区分整体倾斜与仓壁失圆、鼓曲和局部屈曲。
5. 支持生产周期自学习
利用大量空仓、装料、满仓、卸料循环建立每个筒仓自己的正常结构响应模型。
6. 降低环境因素误报警
温度、风和物料工况统一进入数据分析。
7. 支持群仓集中管理
一个工厂几十个仓体可以统一比较，快速发现相对异常仓。
8. 支持结构预测性维护
从明显变形后的维修转变为趋势异常阶段提前安排检查。
十七、应用场景
料仓倾斜监测：用于工业散料仓基础、仓体和支承结构长期姿态监测。
筒仓倾斜监测：用于大型筒仓整体倾斜、基础沉降及顶部位移综合在线监测。
钢板筒仓倾斜监测：用于钢板仓整体姿态、仓壁几何和偏心卸料状态分析。
钢筋混凝土筒仓变形监测：用于基础差异沉降、仓壁裂缝和长期结构变形。
水泥筒仓倾斜监测：用于水泥厂熟料、水泥及其他粉状物料大型筒仓。
粉煤灰筒仓安全监测：用于电厂及建材企业粉煤灰储仓沉降和结构状态监测。
粮食筒仓沉降监测：用于大型粮食钢板仓和混凝土筒仓基础长期变形监测。
煤仓倾斜监测：用于煤炭储运系统筒仓和高架煤仓结构状态监测。
矿粉料仓监测：用于矿山、冶金及建材行业矿粉储仓。
砂石骨料筒仓监测：用于砂石、骨料及机制砂储存设施。
群仓沉降监测：用于多个共用基础或集中布置筒仓之间的差异变形分析。
老旧筒仓结构健康监测：用于运行多年、历史存在沉降、裂缝或仓壁变形的筒仓。
十八、效益分析
1. 结构安全效益
长期连续监测能够发现人工巡检不容易直接感知的基础差异沉降和微小姿态变化。
2. 生产运行效益
结构异常与装卸料工况关联后，可以帮助企业判断某种工艺是否反复造成不利结构响应。
3. 停产风险管理效益
大型筒仓一旦发生严重结构问题，检查、清仓和维修可能影响整个生产系统。趋势监测有利于提前安排检修窗口。
4. 工艺优化效益
通过比较不同进料和出料模式下结构响应，可以为优化仓内物料分布和运行制度提供数据基础。
5. 检测效率效益
在线系统先筛选异常仓体、异常高度和异常方向，再开展针对性结构检测。
6. 事故事件复盘效益
堵料垮落、异常卸料、地震和大风事件发生以后，可以保留完整前后数据。
7. 老旧筒仓管理效益
长期趋势能够帮助判断历史倾斜是否已经稳定，还是仍在继续发展。
8. 全生命周期数据效益
将结构状态、生产工况、检测和维修统一保存，为后续加固、扩容和设备改造提供依据。
项目实际经济收益应根据筒仓数量、容量、停产成本、人工测量成本及潜在结构风险单独测算，不建议采用统一投资回报比例。
十九、标准规范与政策依据
料仓和筒仓涉及工程结构、地基基础、散料储存设备及生产运行安全等多个技术体系。正式项目应根据仓体材料、储存物料、行业和结构形式确定最终适用标准。
- GB 55001-2021《工程结构通用规范》。
- GB 55003-2021《建筑与市政地基基础通用规范》。
- GB 50077-2017《钢筋混凝土筒仓设计标准》。
- GB 50884-2013《钢筒仓技术规范》。
- GB/T 23581-2025《散状物料用贮存设备 安全规范》。
- GB 50009-2012《建筑结构荷载规范》及现行适用规定。
- GB 50017-2017《钢结构设计标准》。
- GB 55018-2021《工程测量通用规范》。
- GB 50026-2020《工程测量标准》。
- GB/T 50344-2019《建筑结构检测技术标准》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》及现行适用规定。
- 储存粮食、水泥、煤炭、矿粉、化工物料等具体项目所适用的行业技术标准。
- 筒仓原设计文件、地质勘察、结构计算书、工艺设计、竣工资料和历次检测维修资料。
钢筋混凝土筒仓应重点结合GB 50077-2017进行结构分析，钢筒仓应结合GB 50884-2013及项目具体结构体系执行。
GB/T 23581-2025《散状物料用贮存设备 安全规范》已经替代GB/T 23581-2009，并于2026年3月1日起实施。该标准覆盖料斗、料仓、筒仓、闸门等散状物料贮存设备的设计制造、操作维护等安全要求。
工程结构相关要求还应优先满足现行强制性通用规范。现行通用规范与原有工程建设标准规定不一致时，应按照现行强制性通用规范执行。
正式项目的沉降、倾斜、仓顶位移和结构应变控制指标，应根据具体筒仓设计、基础条件、物料性质、正常生产响应和结构安全评价确定，不由倾角设备厂家给出适用于全部筒仓的统一值。
二十、成功案例
以下内容为典型应用案例（示例），用于说明料仓筒仓倾斜监测的工程分析方法。如没有对应真实客户项目，对外发布时建议保留“典型应用案例（示例）”说明。
案例一：大型水泥筒仓基础差异沉降与整体倾斜监测
某水泥生产企业大型钢筋混凝土筒仓运行多年后，人工测量发现仓体存在轻微倾斜。
项目在基础周边设置多个沉降监测点，并在仓体下部安装姿态设备，同时采用空间测量技术获取仓顶位置。
长期数据发现基础东侧沉降速度持续略高于西侧。
与此同时，筒仓下部倾角和仓顶水平位移均向相同方向缓慢发展。
三个独立数据源表现出较强空间一致性，因此项目将重点从仓壁局部问题转向地基基础。
后续通过专项勘察和结构评价制定基础处理方案。
这一案例说明大型筒仓倾斜不能只测仓体角度，基础沉降数据是判断原因的重要依据。
案例二：钢板筒仓偏心卸料引起周期性结构响应
某散料钢板仓设置多个出料口，但生产中长期以其中一个侧向出料口作为主要卸料通道。
在线平台将筒仓姿态、仓壁应变、料位和各出料口运行状态进行时间同步。
经过多个装卸料周期以后发现，每当固定侧出料口连续运行时，对应方向的仓壁应变和部分结构响应都会明显增加。
完成卸料并恢复低料位以后，大部分变化能够恢复。
项目因此没有把它首先认定为地基沉降，而是对卸料工艺和仓内物料流动开展专项检查。
该案例体现了筒仓监测必须将结构数据和工艺数据放在一起分析。
案例三：整体倾角稳定但钢板仓出现局部失圆
某大型钢板筒仓的基础沉降和整体倾角长期保持稳定，但现场巡检发现仓壁局部区域视觉上存在轻微异常。
项目进一步通过空间测量获取不同高度圆周截面。
结果显示某一高度存在局部半径变化，而整个仓体中心轴线没有明显长期偏移。
项目因此将问题定位为仓壁局部几何异常，而不是“筒仓整体倾斜”。
这一场景说明单纯倾角监测无法发现所有钢板仓结构问题。
案例四：群仓基础区域性沉降识别
某工业园区多个同型筒仓集中布置，部分仓体共用或邻近大型基础区域。
长期运行过程中，平台发现相邻三个筒仓的同侧基础监测点均出现相似沉降趋势。
三个仓体的装卸料工况并不完全一致，但区域沉降方向相近。
项目因此没有逐仓单独寻找设备故障，而是进一步调查整个区域地基、地下水和周边新增荷载情况。
群仓横向比较帮助管理人员快速识别了区域性问题和单仓问题之间的差异。
案例五：太阳辐射引起钢筒仓日周期姿态变化
某大型室外钢板仓在线倾角数据每天上午和下午出现规律性方向变化。
最初看起来类似仓体每天发生往复倾斜。
系统接入不同朝向仓壁温度以后发现，姿态变化与太阳照射造成的仓壁温差高度相关。
夜间温度趋于一致后，结构基本恢复长期中心。
项目随后采用相似温度工况进行长期趋势比较，显著降低日周期热变形造成的误报警。
案例六：堵料突然垮落后的结构基准复核
某粉体料仓运行过程中发生物料结拱。
在按照作业程序处理过程中，部分物料随后突然下落，监测系统记录到明显短时结构响应。
项目没有根据事件过程峰值直接判断筒仓已经产生永久损伤，而是在料流稳定并恢复可比较料位以后重新检查基础沉降、仓体倾角和仓壁数据。
其中主要结构参数最终回到历史正常范围。
监测数据为事件后的结构复核提供了连续时间证据，同时避免将瞬态散料冲击与永久结构变形混为一谈。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB 55001-2021《工程结构通用规范》。
- GB 55003-2021《建筑与市政地基基础通用规范》。
- GB 50077-2017《钢筋混凝土筒仓设计标准》。
- GB 50884-2013《钢筒仓技术规范》。
- GB/T 23581-2025《散状物料用贮存设备 安全规范》。
- GB 50009-2012《建筑结构荷载规范》及现行适用规定。
- GB 50017-2017《钢结构设计标准》。
- GB 55018-2021《工程测量通用规范》。
- GB 50026-2020《工程测量标准》。
- GB/T 50344-2019《建筑结构检测技术标准》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》及现行适用规定。
- 具体筒仓设计计算书、地质勘察、工艺设计、物料参数、竣工及历次检测维修资料。
本方案适用于钢板筒仓、钢筋混凝土筒仓、工业料仓、高架料仓、粮食筒仓、水泥筒仓、粉煤灰仓、煤仓、矿粉仓、砂石骨料仓以及其他大型散状物料储存设施的基础沉降、结构倾斜、顶部位移和长期结构健康监测。
料仓筒仓倾斜监测真正需要解决的不是简单回答“筒仓现在倾斜多少度”，而是判断这种变化究竟来自地基差异沉降、仓体自身结构变形、偏心装料、偏心卸料、温度作用还是特殊工艺事件，并判断变化在卸料、降温或事件结束后能否恢复。
对于筒仓而言，特别有价值的数据不是一个孤立的倾角峰值，而是“同一个筒仓在相同料位、相同物料和相似温度条件下，与过去相比是否正在发生改变”。通过大量装卸料周期建立每个筒仓自己的结构响应基线，可以逐步从固定阈值报警转向基于工况的结构异常识别。
S-CGTS无线倾角监测终端适合作为筒仓刚性结构长期姿态、明显倾斜趋势和异常事件的辅助数据源。对于大型高耸筒仓、毫米级顶部位移、基础差异沉降、仓壁失圆及专业结构健康监测，应组合高精度倾斜、GNSS、自动全站仪、沉降、应变及几何测量设备，形成“基础—仓体—仓壁—物料—工艺”完整监测体系。
