一、项目背景与行业痛点
雷达天线、卫星通信天线、微波通信天线以及其他高增益定向天线广泛应用于气象雷达、监视雷达、测控系统、卫星通信地球站、数字微波通信、应急通信、海事通信、机场导航、科研观测和专用无线电系统。这类天线与普通通信基站全向天线存在明显区别。雷达和高增益通信天线通常具有明确的波束指向要求，其工作性能不仅取决于发射功率、接收机灵敏度和射频链路，还受到基础、天线座、方位轴、俯仰轴、反射面、馈源和伺服系统机械几何精度影响。对于大型抛物面天线，基础或天线座发生很小的姿态变化，都可能改变整个机械坐标系。当天线方位轴原本应保持铅垂，而基础发生倾斜后，方位轴也会随之偏离重力垂线。此时即使方位编码器和俯仰编码器显示正常，实际电轴指向仍可能相对于原标定方向产生偏差。
更值得注意的是，基础倾斜造成的影响不一定表现为一个固定方向的天线误差。对于具有方位—俯仰两轴结构的天线，当倾斜后的方位轴旋转到不同方位角时，基础姿态误差会分别投影到方位和俯仰方向，因此可能形成具有方位相关性的指向误差。雷达天线还存在持续扫描和跟踪工况。搜索雷达可能长期进行360°旋转；跟踪雷达和卫星通信天线则需要不断调整方位角和俯仰角。此时不能把正常机械旋转产生的角度变化误认为结构倾斜。微波通信和固定卫星通信天线虽然通常长期指向固定方向，但由于波束较窄，基础缓慢沉降、抱杆转动、支架滑移或者强风后的永久偏移，也可能逐渐造成接收电平下降、载噪比变化或链路余量减少。大型雷达和卫星天线同时具有较大的迎风面积。强风条件下，反射面、背架、俯仰机构和基础结构可能产生可恢复的弹性变形。阵风期间的瞬时姿态变化与大风结束后仍存在的机械零位漂移具有完全不同的工程意义。太阳辐射同样可能造成明显影响。大型金属反射面、背架以及天线座不同方向受热不均时，会产生温度梯度和热变形，表现为具有明显昼夜规律的指向变化。若不同时记录环境温度和结构温度，容易将周期性热漂移误认为基础持续倾斜。
此外，天线性能下降并不一定来自天线座倾斜。反射面局部变形、馈源偏移、齿轮间隙、编码器零点变化、轴系正交误差、伺服跟踪误差以及射频设备本身故障，都可能产生类似的信号现象。因此，雷达通信天线姿态倾斜监测不能简单理解为“在天线上安装一个倾角传感器”。真正完整的监测体系应建立：地基基础 → 天线座姿态 → 方位轴垂直度 → 俯仰轴几何关系 → 方位/俯仰编码器 → 天线机械指向 → 电轴指向 → 射频或雷达性能之间的关联关系。通过长期在线监测，识别基础沉降、天线座转动、结构变形、风致响应和温度漂移，为天线重新标校、机械检修、基础治理和通信雷达系统运维提供数据依据。
二、建设目标与监测目标
1. 建设目标
- 建立雷达通信天线基础和机械姿态长期数字基线。
- 连续监测天线基础、底座或固定天线座二维倾斜变化。
- 监测基础差异沉降和水平位移。
- 识别天线方位轴参考垂直度长期变化。
- 区分基础整体转动与天线机械机构自身偏移。
- 将倾斜数据与方位角、俯仰角和伺服状态关联。
- 识别强风作用下的暂态变形和风后残余偏移。
- 分析太阳辐射和温度梯度造成的周期性姿态变化。
- 将机械姿态变化与通信链路或雷达工作性能进行关联。
- 为天线重新标校、机械调整和基础治理提供趋势依据。
- 建立异常事件、检修、重新标定和校准历史档案。
- 支持大型雷达站、卫星地球站和微波通信站远程运维。
2. 监测目标
基础沉降：监测天线基础不同方位的竖向高程变化。
基础倾斜：识别基础平面整体转动以及主要转动方向。
天线座姿态：监测固定基座、方位座或机械参考平台的长期姿态变化。
方位轴参考：辅助判断天线机械方位轴是否由于基础变化偏离原有铅垂参考。
天线机械角度：接入方位编码器和俯仰编码器，获得当前天线工作姿态。
伺服状态：获取指令角、反馈角、跟踪误差、运行模式和必要的伺服状态。
射频性能：通信系统可关联接收电平、C/N、C/N0、Eb/N0、误码或链路告警等参数。
雷达性能：根据系统开放条件关联天线标校、跟踪残差或其他允许使用的系统状态量。
风环境：监测风速、风向和阵风条件。
温度环境：获取环境温度以及天线座、反射面背架等代表性结构温度。
三、需求分析
1. 结构倾斜和天线指向不是同一个物理量
倾角传感器测量的是安装位置相对于重力方向的姿态。
天线真正关心的是射频电轴或雷达波束指向。
从机械底座倾斜到最终波束误差之间，还经过方位轴、俯仰轴、编码器、反射面、馈源以及伺服控制等多个环节。
因此不能简单声明“天线底座倾斜0.1°，电轴一定偏移0.1°”。
2. 基础倾斜会改变整个天线坐标系
对于方位—俯仰式天线，天线机械计算通常建立在稳定参考坐标系之上。
当天线底座发生二维倾斜后，整个机械坐标系发生旋转，指向误差会随着当前方位角和俯仰角发生变化。
3. 编码器正常不代表真实空间指向一定没有偏差
编码器主要测量轴系内部机械角度。
如果整个方位座连同编码器参考系一起发生倾斜，编码器仍可能显示原有角度，但真实空间坐标已经发生变化。
4. 雷达旋转不能当作倾斜监测
搜索雷达的天线部分可能持续360°旋转。
如果监测目的是基础和方位轴长期倾斜，倾角设备通常应安装于固定基座或非旋转参考结构，而不是简单安装在持续旋转的天线反射体上。
5. 跟踪天线的机械运动需要与结构姿态分离
卫星跟踪、测控和跟踪雷达不断改变方位和俯仰角。这些正常运动不能与基础姿态变化混为一谈。
长期倾斜监测应重点观察固定天线座和基础参考系。
6. 天线座倾斜不能替代反射面精度检测
大型抛物面天线即使机械轴系没有明显倾斜，反射面局部变形仍可能降低增益、增大旁瓣或改变波束。
反射面面形应通过摄影测量、激光跟踪、全站仪、近场测量或项目适用的专业技术进行检查。
7. 风中偏移与永久偏移需要区分
大型天线在风中可能产生弹性偏转，伺服系统还可能持续进行动态修正。
结构安全和标校更应关注低风条件下是否形成新的机械基准偏移。
8. 频率越高、口径越大，对指向越敏感
高增益窄波束天线允许的机械指向偏差可能远小于一般结构倾斜监测量级。
因此必须根据实际天线波束宽度和制造商允许的指向误差反向确定监测精度。
四、总体解决方案
雷达通信天线姿态倾斜监测采用“基础沉降＋固定基座姿态＋机械轴系状态＋编码器数据＋射频性能＋风温环境”的综合技术路线。
在天线基础周边设置多个高程监测点，通过高精度水准、静力水准、全站仪或GNSS等方法掌握基础差异沉降。
在天线固定基座、方位座下部或者经过设计的固定参考平台安装高精度双轴倾斜设备，建立天线机械坐标系的长期重力参考。

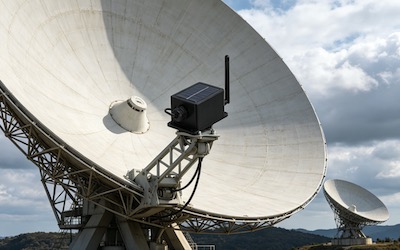

S-CGTS无线倾角监测终端可作为独立低功耗姿态趋势设备，用于明显基础转动、设备长期姿态变化以及特殊事件前后状态比较。
对于高精度雷达、Ka/Ku频段卫星地球站、大口径微波天线和窄波束跟踪天线，应配置精度明显高于一般工业倾角终端的专业倾角或姿态测量设备。
系统接入方位角Azimuth、俯仰角Elevation、控制指令角、编码器反馈和伺服状态。
通信系统进一步接入接收电平、C/N0、Eb/N0、BER或设备可提供的链路质量数据。
大型雷达或跟踪设备则根据系统允许接口接入标校结果、跟踪误差或其他维护状态参数。
总体诊断链路为：
地基变化 → 基础差异沉降 → 天线座倾斜 → 方位轴参考变化 → 方位/俯仰空间坐标产生系统偏差 → 天线实际指向发生变化 → 射频或跟踪性能变化。
同时建立另一条结构链：
强风/温差 → 反射面及背架弹性变形 → 短时指向偏差 → 风温条件恢复 → 判断是否存在残余变形。
五、系统架构设计
1. 地基基础监测层
用于监测基础沉降、差异沉降和必要的水平位移。
2. 固定基座姿态层
在天线机械固定参考结构设置倾角监测，获得长期重力方向参考。
3. 轴系与伺服状态层
接入方位轴、俯仰轴编码器和天线控制系统运行状态。
4. 射频性能层
接入通信链路质量、接收电平或者系统允许开放的雷达性能状态。
5. 环境感知层
获取风速、风向、环境温度、结构温度和必要的降雨、积雪、覆冰参数。
6. 结构健康监测层
大型天线根据项目需要增加应变、加速度、反射面测量和关键连接状态监测。
7. 边缘采集层
负责倾角、环境、控制系统和射频数据的时间同步、缓存和边缘处理。
8. 通信层
可采用工业以太网、光纤、站内专网、4G/5G或其他项目通信网络。
9. 平台分析层
完成姿态趋势、方位相关误差、环境相关性、特殊事件和设备状态综合分析。
10. 运维应用层
为天线维护、标校、基础检查和结构检修提供数据依据。
六、监测内容与监测方法
1. 天线基础沉降
在基础多个方向设置高程监测点，获取长期沉降及差异沉降。
2. 天线固定基座二维倾斜
在不随方位轴旋转的固定结构上设置高精度双轴倾角监测。
3. 方位轴参考垂直度
通过固定基座姿态、专业轴系检测和天线标校综合判断。
普通倾角仪只能提供参考结构相对于重力的姿态，不能直接替代方位轴专业几何校准。
4. 天线顶部或轴系中心空间位移
大型天线可采用全站仪、GNSS、激光跟踪或其他高精度空间测量技术进行周期或连续监测。
5. 方位角监测
从天线编码器或控制系统获取当前Azimuth及指令角。
6. 俯仰角监测
获取Elevation反馈值，并与当前工作目标和系统标校状态对应。
7. 伺服跟踪误差
对具有伺服跟踪功能的天线，接入指令角与反馈角差以及设备允许开放的跟踪误差数据。
8. 通信链路指标
固定微波或卫星通信项目可根据设备接口接入：
接收信号电平。
C/N或C/N0。
Eb/N0。
误码率。
调制解调器告警。
自动跟踪信号强度。
9. 风速风向
大型室外雷达和卫星天线建议获取代表性风场数据。
10. 温度梯度
根据天线规模，在基座、背架或反射面不同朝向设置温度测点。
11. 反射面几何状态
大口径天线根据项目要求定期进行反射面面形和馈源位置专业检测。
12. 结构振动
需要研究大风、启停、快速扫描或地震动力响应时，应配置专业加速度和动态采集系统。
七、技术原理与算法模型
1. 基础沉降
设第i个监测点初始高程为Hi0，当前高程为Hi(t)：
Si(t) = Hi0 - Hi(t)
2. 差异沉降
两个基础点之间：
ΔSij = Si - Sj
对于大型圆形基础，可通过多个高程点判断主要沉降方向和基础整体转动趋势。
3. 基础平面拟合
设多个基础测点空间坐标为(xi，yi，zi)，可拟合：
z = ax + by + c
a、b随时间变化可用于描述基础支承平面的倾斜趋势。
4. 固定天线座姿态变化
建立初始状态：
βx0、βy0。
后续变化：
Δβx = βx(t) - βx0
Δβy = βy(t) - βy0
这两个量描述的是固定参考结构的变化，而不是天线当前Azimuth和Elevation。
5. 天线三维指向模型
对于方位—俯仰式天线，可以使用旋转矩阵描述实际波束机械参考方向：
u = Rbase × Rz(A) × Ry(E) × u0
其中：
Rbase表示基础和天线座实际姿态。
A表示天线方位角。
E表示天线俯仰角。
u0表示天线机械坐标系的初始轴向单位矢量。
基础没有倾斜时，Rbase近似为单位矩阵。
当基础发生二维转动后，同一A和E编码器读数对应的真实空间指向将发生变化。
6. 为什么基础倾斜误差会随方位角变化
假设天线座向某一固定地理方向倾斜。
当天线分别指向东、南、西、北等不同方位时，这一固定底座倾斜在天线局部坐标中的投影不同。
因此，一个固定的基础倾斜可能表现为随方位角周期变化的俯仰和方位指向残差。
这也是大型跟踪天线不能简单用一个固定Elevation修正值补偿所有方位的原因。
7. 球面指向误差近似
对于较小角度误差，可以用：
ε ≈ √[(ΔAz × cos E)² + (ΔEl)²]
其中角度应采用一致单位。
该公式用于估计两个临近指向之间的实际角距离。
8. 波束宽度与口径关系
对于典型圆形抛物面天线，半功率波束宽度可以进行工程数量级估算：
HPBW ≈ K × λ / D
其中λ为波长，D为天线口径，K与照明方式及天线结构有关。
实际波束宽度应以天线制造商数据或天线测试结果为准。
这个关系说明：
工作频率越高，λ越小。
天线口径越大，D越大。
波束通常越窄。
因此大型高频天线对机械指向误差更加敏感。
9. 指向误差归一化
可定义：
ηpoint = ε / HPBW
与单纯看“偏了多少度”相比，指向误差占波束宽度的比例更容易反映不同天线之间的实际影响程度。
实际允许范围仍应采用具体设备技术指标。
10. 指令—反馈误差
伺服系统可以计算：
EAz = Azcommand - Azfeedback
EEl = Elcommand - Elfeedback
如果伺服误差正常而RF指向持续变化，同时固定基座姿态出现漂移，应提高对基础或机械参考变化的关注。
11. 基础倾斜与伺服误差的区别
基础整体倾斜时：
编码器自身可能仍然能够准确到达命令位置。
但空间波束方向相对于地理坐标发生偏移。
机械传动故障时：
则可能表现为编码器跟随、伺服误差、回差或定位重复性异常。
二者必须分开诊断。
12. 风致响应模型
可以建立：
PointingResponse = f(WindSpeed，WindDirection，Azimuth，Elevation)
同一风速下，天线迎风面积会随当前方位和俯仰位置变化，因此不能仅以风速一个变量解释所有风致指向偏差。
13. 温度漂移模型
可以建立：
PointingBias = f(Tbase，Tbackstructure，ΔTsolar，Az，El)
通过长期数据识别昼夜可重复温度漂移和不可恢复机械偏移。
14. 事件后残余量
强风、地震或维修事件前后：
Δβres = βafter - βbefore
ΔPointingres = Pointingafter - Pointingbefore
应在相似低风、相近温度和同一标定姿态下进行比较。
八、系统功能设计
1. 天线资产管理
记录天线编号、用途、口径、频段、安装高度、机械结构、方位俯仰范围和投运时间。
2. 设备类型管理
区分搜索雷达、跟踪雷达、卫星地球站、微波通信天线、固定定向天线和相控阵设备。
3. 固定基座姿态监测
实时显示基座两个方向相对于历史基准的变化。
4. 天线当前指向
显示方位角、俯仰角、运行模式和目标状态。
5. 伺服状态管理
显示指令角、反馈角、跟踪误差和系统允许获取的驱动状态。
6. 指向误差分析
将基础姿态和天线当前方位俯仰角统一计算，形成机械参考漂移分析。
7. RF指标关联
通信天线支持倾斜、指向与接收电平、C/N0等参数联合展示。
8. 方位扫描诊断
对于可旋转天线，可以按照0°至360°方位角分析误差是否存在周期性特征。
9. 风温工况关联
将风速、风向和结构温度与天线指向数据统一到相同时间轴。
10. 特殊事件管理
建立台风、强风、地震、机械碰撞、轴系维修和重新标校事件档案。
11. 标校历史管理
保存机械零位调整、编码器校准、卫星寻星、雷达校准等结果及前后基准。
12. 运维工单管理
姿态异常可以直接关联基础检查、轴系检查、伺服维护和天线重新标校任务。
九、硬件组成与配置方案
1. S-CGTS无线倾角监测终端
用于天线固定基座、设备基础和其他非旋转刚性参考结构的长期姿态趋势辅助监测。
2. 高精度双轴倾角仪
用于高增益雷达、卫星通信和精密跟踪天线基座的微小姿态变化监测。
3. 高精度水准或静力水准系统
用于大型天线基础多点差异沉降监测。
4. GNSS三维位移监测设备
用于大型室外天线基础、天线塔架或重要结构空间位移监测。
5. 自动全站仪
用于大型天线基础、轴系参考位置和结构空间几何长期测量。
6. 方位/俯仰编码器接口
优先读取原天线控制系统编码器数据，避免重复安装精度较低的角度设备代替原有轴系反馈。
7. 风速风向传感器
大型天线及强风地区建议配置。
8. 结构温度传感器
可配置于基座、背架以及具有明显太阳温差的位置。
9. 专业加速度传感器
用于风致振动、快速扫描和结构动力响应监测。
10. RF及控制系统接口
通过TCP/IP、Modbus、SNMP、串口、数据库或项目批准接口接入设备运行信息。
十、核心设备参数
1. S-CGTS无线倾角监测终端
测量轴：X、Y、Z三轴。
倾角量程：±10°、±30°、±60°、±90°可选。
倾角准确度：0.1°。
倾角分辨率：0.01°。
长期稳定性：小于0.1°，参考条件25℃。
内部检测频率：100 Hz。
零点温度系数：±0.01°/℃。
三轴加速度量程：±1 g。
通信方式：4G。
传输协议：TCP。
数据格式：JSON或项目约定格式。
默认上报周期：2小时一次，可配置。
唤醒方式：定时唤醒、运动唤醒。
待机电流：约24 μA。
上传电流：约80 mA。
内置电池：19 Ah锂亚硫酰氯电池，并配置顶部小型太阳能补能结构。
防护等级：IP67。
工作温度：-30℃至+60℃。
储存温度：-30℃至+60℃。
外形尺寸：约115 × 64 × 52 mm，不含天线及安装附件。
设备重量：约250 g，不含项目安装支架。
2. 在雷达通信天线中的应用定位
S-CGTS适用于监测天线固定基础或固定基座发生的较明显长期姿态变化，也适合作为独立4G低功耗趋势设备。
但雷达和高增益通信天线通常对指向精度要求较高，因此必须正确理解0.1°标称准确度的技术边界。
对于波束宽度达到数度的普通定向设备，0.1°可能具有一定趋势监测意义。
对于大型Ku、Ka波段卫星天线、高增益微波天线以及精密雷达，实际允许指向误差可能明显小于0.1°。
这种情况下应采用更高精度倾角设备承担机械参考测量，S-CGTS不作为天线指向标校主传感器。
3. 0.1°不能直接理解为天线指向控制精度
S-CGTS提供结构姿态数据，不直接控制天线方位和俯仰。
真正的指向精度还与：
轴系几何。
编码器。
伺服系统。
机械回差。
反射面。
馈源。
标校模型。
共同相关。
4. 动态能力边界
100 Hz为设备内部检测能力，不代表通过4G连续向平台输出100 Hz波形。
搜索雷达高速旋转、跟踪天线伺服控制和风致振动分析均不应依赖低功耗4G倾角终端承担实时反馈。
十一、软件平台与数据展示
1. 站点总览
按照雷达站、地球站、微波站和具体天线编号展示设备运行状态。
2. 基座二维倾斜矢量
显示基础当前主要倾斜方向和相对初始基准变化。
3. 方位—俯仰实时显示
显示当前Azimuth、Elevation及天线运行模式。
4. 基础姿态—指向联合图
在不同方位角下观察基础倾斜对机械参考产生的影响。
5. 360°方位误差极坐标图
对于可旋转天线，可将不同方位的标校残差或跟踪误差绘制为极坐标图。
如果误差呈明显周期规律，有助于分析轴系或底座参考问题。
6. 基础沉降分布
展示基础不同方向高程变化及拟合平面。
7. RF性能趋势
通信系统显示接收电平、C/N0等与姿态的长期对应关系。
8. 风速—指向响应
显示不同风速和风向条件下的姿态、伺服和射频性能。
9. 温度—标校漂移
显示结构温度与机械参考、指向残差之间的周期关系。
10. 事件回放
强风、地震和机械维修事件可以同步回放姿态、编码器、环境和RF数据。
11. 标校前后比较
重新找零或机械调整后保留原阶段数据，比较校准前后的系统变化。
12. 自动报告
生成月度姿态报告、季度设备健康报告、强风专项报告和年度机械基准趋势报告。
十二、数据分析与智能应用
1. 基础沉降—基座姿态一致性分析
如果基础一侧沉降增加，同时固定基座向相同方向发生转动，则优先分析基础问题。
2. 基座姿态—指向残差关联
如果机械基座发生长期变化，同时天线标校误差也出现对应变化，可提高基础和机械参考检查优先级。
3. 方位周期误差识别
基础二维倾斜对于不同方位角的影响不同。
因此系统可分析：
Error = f(Azimuth)
如果误差随方位角形成稳定的正弦或余弦类周期特征，可进一步开展基座水平度和轴系垂直度专项标校。
4. 风致指向变化识别
同一天线在不同Azimuth和Elevation下迎风投影不同。
系统通过大量历史风况建立不同姿态下的正常风致响应范围。
5. 温度日周期识别
如果每天相似太阳位置和温度条件下出现重复的指向变化，并在夜间基本恢复，可以将其识别为可重复温度响应。
6. 永久机械漂移识别
温度和风况恢复后，低风稳定条件下的机械参考仍持续向一个方向变化，则需要提高对基础、轴系和连接的关注。
7. 伺服故障和基础问题分离
可以形成以下诊断逻辑：
基座倾角变化＋编码器跟随正常＋RF指向变化：优先检查基础与机械参考。
基座稳定＋指令反馈误差增加：优先检查伺服和传动系统。
基座稳定＋编码器正常＋RF性能下降：进一步检查反射面、馈源、射频链路和传播条件。
8. 固定微波天线慢性偏移识别
固定微波链路天线长期不需要旋转，因此正常情况下机械姿态应具有较强稳定性。
当基础姿态和接收电平长期同步变化时，可提示检查天线支架、抱箍、基础和指向。
9. 多站点相互验证
微波链路两端同时出现接收下降而两端机械姿态均稳定时，应进一步检查传播环境、射频设备或链路条件。
如果只有一端姿态发生变化，则更有利于快速定位现场。
10. 标校周期优化
通过长期机械姿态和RF性能趋势，可以筛选真正需要重新校准的天线，而不是仅按照固定时间全部执行相同标校策略。
十三、预警机制与决策支撑
雷达和通信天线不适合由倾角设备厂家统一规定一个通用“危险倾角”。
真正允许的机械姿态偏差取决于天线类型、工作频率、口径、波束宽度、轴系精度、跟踪要求、基础设计和业务重要性。
1. 数据质量异常
倾角突跳但基础沉降、编码器、RF性能均稳定时，首先检查传感器和安装基准。
2. 基础长期趋势异常
固定基座在低风和相似温度条件下连续发生同方向变化时进入重点关注。
3. 差异沉降异常
基础不同方向高程差持续扩大时，应开展基础和结构复测。
4. 指向相关异常
基座变化同时伴随天线标校残差或通信链路性能下降时，提高技术复核等级。
5. 方位周期性异常
不同Azimuth下误差呈明显周期变化时，提示检查方位轴垂直度、轴系几何和基础水平度。
6. 强风事件预警
风中瞬时响应主要用于事件监视。
风后形成新的稳定基准变化时，应启动结构和标校专项检查。
7. 多参数联合异常
例如：
基础差异沉降＋基座倾斜。
基座倾斜＋RF接收指标持续下降。
方位周期误差＋基座二维姿态异常。
强风事件＋风后零位漂移。
伺服误差增加＋机械振动异常。
这些组合状态比单独一个倾角超限更有诊断意义。
8. 实时控制边界
S-CGTS等独立物联网倾角终端不应替代天线原有伺服安全保护、限位、编码器和实时跟踪系统。
实时指向控制必须由经过验证的本地天线控制系统完成。
9. 推荐处置流程
姿态异常 → 检查倾角设备有效性 → 查询风温条件 → 查询基础沉降 → 检查当前Azimuth/Elevation → 检查指令与编码器反馈 → 查询RF或跟踪指标 → 低风条件重复测量 → 天线机械检查 → 基础和轴系高精度测量 → 天线重新标校 → 必要的基础或机械调整 → 持续监测确认。
十四、项目实施方案
1. 收集天线技术资料
包括天线类型、口径、频段、波束宽度、机械结构、方位俯仰范围、指向精度和伺服系统资料。
2. 明确监测对象
区分雷达天线、卫星通信地球站、微波天线、跟踪天线和固定阵列。
3. 明确监测目标
确定项目主要解决基础沉降、机械基准漂移、指向异常、风后检查还是长期结构健康管理。
4. 基础调查
检查基础结构、沉降历史、地基条件、基础裂缝、排水及周围施工。
5. 天线机械系统调查
确认固定基座、方位轴、俯仰轴、轴承、减速机构、编码器、反射面和馈源系统。
6. 确定监测精度
以天线允许指向误差和结构允许变化反推监测设备精度。
不能先选择0.1°倾角终端，再要求它满足所有高精度雷达或卫星天线标校任务。
7. 点位选择
结构倾斜传感器应优先安装于固定、不旋转、能够代表天线机械基准的刚性结构。
避免安装于：
活动反射面。
检修门。
电缆架。
薄护罩。
可独立振动平台。
8. 建立地理坐标
明确北、东和竖直方向，并记录设备X、Y轴实际安装方向。
9. 初始高精度标定
设备安装后应结合天线机械标校和专业测量建立真实初始状态，而不是简单把安装当天读数定义为“绝对正确”。
10. 编码器数据接入
确保倾角数据能够与Azimuth、Elevation准确时间同步。
11. RF数据接入
在不影响系统安全和保密要求的前提下，接入允许使用的业务性能指标。
12. 环境数据接入
重点获取风速、风向及代表性结构温度。
13. 多工况采集
通过不同方位、俯仰、风速和昼夜温度工况建立正常响应数据库。
14. 项目验收
验证倾角方向、重复性、通信、时间同步、编码器关联、环境关联和高精度测量比对结果。
十五、运维服务保障
1. 倾角基准定期复核
利用精密水准、全站仪或专业机械标校手段定期验证长期趋势。
2. 基础检查
检查基础裂缝、地脚螺栓、排水、周边沉降和地基异常。
3. 天线轴系检查
按照设备要求检查轴承、齿轮、减速机、制动、限位和连接部件。
4. 编码器检查
定期检查零点、重复定位和反馈一致性。
5. 反射面检查
大型高增益天线应根据维护要求检查反射面形状、馈源位置和背架状态。
6. 风后专项检查
发生超过正常工作环境的强风事件后，优先检查是否出现新的基础或机械零位偏移。
7. 温度模型维护
经过完整季节运行后，持续更新天线正常温度漂移模型。
8. 标校后基准管理
机械调整、轴系维护、基础处理和重新标校后，应保存旧阶段数据并建立新的基准。
9. 监测设备维护
检查倾角设备本体、固定件、供电、通信和密封状态。
10. 年度健康分析
形成基础沉降、机械姿态、伺服误差、RF性能、强风事件和检修历史综合报告。
十六、项目优势与方案价值
1. 从普通结构倾斜升级为天线坐标系监测
不仅判断底座是否发生变化，还分析这种变化怎样影响天线实际空间指向。
2. 区分编码器角度与真实空间方向
解决“编码器显示正常但天线机械参考已经漂移”的潜在监测盲区。
3. 体现雷达通信天线特有的方位相关误差
基础倾斜造成的误差会随Azimuth和Elevation改变，不简单套用固定建筑倾斜模型。
4. 结构状态与RF性能联合
从机械监测进一步延伸到通信链路和雷达运行状态。
5. 区分风致暂态与永久漂移
避免对阵风期间正常弹性变化进行过度报警。
6. 区分基础、伺服和射频故障
通过倾角、编码器和RF三类数据减少故障定位时间。
7. 支持精密标校维护
长期趋势可以帮助确定何时需要重新机械校准，而不只是固定周期维护。
8. 支持无人值守远程站点
基础和天线座缓慢变化能够通过远程平台长期积累。
十七、应用场景
雷达天线倾斜监测：用于大型雷达天线固定基座、基础和机械参考长期姿态监测。
雷达天线座姿态监测：用于方位座基础沉降、二维倾斜及轴系参考变化分析。
卫星通信天线倾斜监测：用于卫星地球站抛物面天线机械基准和指向稳定性辅助监测。
卫星地球站基础沉降监测：用于大型卫星通信天线基础差异沉降在线监测。
微波通信天线姿态监测：用于固定点对点微波链路天线支架偏移和接收性能联合分析。
抛物面天线倾斜监测：用于大型抛物面天线基座、背架和结构状态长期管理。
跟踪天线指向监测：用于方位俯仰伺服天线机械参考和指向误差辅助诊断。
气象雷达天线监测：用于雷达塔基础、天线座、机械轴系和强风事件长期状态监测。
测控天线姿态监测：用于高精度跟踪天线机械基准稳定性辅助分析。
雷达天线台风监测：用于沿海及强风地区大型天线风前、风中和风后状态比较。
通信铁塔定向天线倾角监测：用于塔桅结构和高增益定向天线安装姿态变化监测。
大型相控阵天线结构监测：用于固定阵面支承结构长期倾斜和基础变化监测。
十八、效益分析
1. 指向稳定性效益
通过长期监测基础和天线座参考变化，为高增益天线保持机械指向精度提供辅助数据。
2. 故障定位效益
通信质量下降后，可快速比较基础、伺服和RF状态，减少完全依赖人工逐项排查。
3. 标校效率效益
长期稳定的天线无需因缺乏状态数据而频繁开展额外机械复测；出现明显趋势的设备则可提前安排专项标校。
4. 极端天气应急效益
台风和强风后可快速筛选出现残余姿态变化的天线，确定现场检查优先顺序。
5. 基础维护效益
基础差异沉降可以在发展过程中持续记录，为基础加固和调整提供历史依据。
6. 链路运维效益
微波和卫星通信项目可以将机械变化与接收性能关联，帮助判断链路衰减是否存在天线机械原因。
7. 高价值设备保护效益
大型雷达和卫星天线投资高、维修复杂，通过长期状态监测有助于从故障后维修转向状态维护。
8. 全生命周期效益
将基础施工、初始标校、日常运行、强风事件、机械维修和历次重新校准形成完整数字档案。
实际经济收益应根据天线数量、业务重要等级、停机损失、人工标校费用和设备维护成本专项测算，不宜采用统一投资回报比例。
十九、标准规范与政策依据
雷达通信天线涉及工程结构、天线设备、伺服控制、卫星通信、微波通信以及塔桅工程等不同技术体系，正式项目应根据实际天线用途、频段、设备类型和建设单位技术要求确定最终适用标准。
- GB 55001-2021《工程结构通用规范》。
- GB 55003-2021《建筑与市政地基基础通用规范》。
- GB 50009-2012《建筑结构荷载规范》及现行适用规定。
- GB 55018-2021《工程测量通用规范》。
- GB 50026-2020《工程测量标准》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》及现行适用规定。
- GB/T 12401-1990《国内卫星通信地球站天线（含馈源网络）和伺服系统设备技术要求》。
- GB/T 11299.15-1989《卫星通信地球站无线电设备测量方法 第三部分：分系统组合测量 第五节：天线跟踪和控制》。
- GB/T 11299.6-1989《卫星通信地球站无线电设备测量方法 第二部分：分系统测量 第一节：概述 第二节：天线（包括馈源网络）》。
- YD/T 508-2025《微波通信系统抛物面天线技术要求和测试方法》。
- YD/T 5050-2018《国内卫星通信小型地球站工程设计规范》。
- YD/T 5028-2018《国内卫星通信小型地球站（VSAT）通信系统工程设计规范》。
- YD/T 5243-2019《移动通信多天线共塔桅工程设计规范》，适用于相应共塔桅通信天线工程。
- 具体雷达、测控、气象、航空、海事或专用系统的设备技术条件、标校规程和运行维护文件。
- 天线制造商提供的指向精度、工作风速、生存风速、基础接口、伺服、编码器及机械维护技术文件。
不同类型天线不能机械采用同一标准体系。例如卫星通信地球站可重点采用卫星通信天线和伺服相关技术标准；点对点微波通信项目应重点采用微波通信抛物面天线及工程标准；雷达系统则还应执行具体雷达行业和设备技术要求。
天线监测的最终控制指标应优先采用设备设计指向精度、制造商允许误差、基础结构设计以及系统标校要求，不能由第三方倾角终端厂家统一规定。
二十、成功案例
以下为典型应用案例（示例），用于说明雷达通信天线姿态倾斜监测的工程应用逻辑。如暂无对应真实客户项目，对外发布时建议保留“典型应用案例（示例）”说明。
案例一：大型卫星通信天线基础差异沉降导致指向基准漂移
某卫星通信地球站大型抛物面天线运行多年后，维护人员发现设备需要进行天线峰值重新调整的频率逐渐增加。
天线伺服系统本身运行正常，方位和俯仰编码器重复性未发现明显异常。
项目随后在基础多个方位建立高程监测，并在天线固定方位座安装高精度姿态监测设备。
长期数据发现基础一侧存在缓慢沉降，同时方位座的二维姿态向对应方向持续变化。
结合天线标校数据分析发现，原机械指向模型出现缓慢漂移。
项目由此将检查重点从伺服驱动系统转向基础和机械参考，并通过专业测量进一步确认。
该案例说明，编码器能够准确回到某个机械角度，并不能证明整个机械坐标系相对于地球坐标没有发生变化。
案例二：360°旋转雷达出现方位相关标校残差
某大型旋转雷达在定期标校过程中发现，不同方位角的误差并不一致。
某些方位误差偏正，旋转约180°以后则呈现相反方向特征。
雷达驱动和编码器运行基本稳定。
项目将固定基座二维倾斜和各方位标校残差进行关联分析，发现误差具有明显方位周期特征。
随后通过专业轴系测量检查天线座水平状态和方位轴参考。
这一应用体现了雷达天线基础倾斜与普通固定建筑倾斜的不同之处：同一个固定方向的底座倾斜，可能在雷达旋转过程中表现为不同方向的指向误差。
案例三：固定微波通信天线接收电平缓慢下降
某点对点微波链路长期稳定运行，随后数月内接收电平缓慢下降，但射频设备并未出现明显硬件告警。
现场安装的姿态监测数据显示，其中一端微波天线支承结构发生小幅长期变化。
另一端天线姿态保持稳定。
项目进一步检查天线安装支架、连接件和基础，并重新进行链路对准。
调整后接收性能恢复。
该场景说明将机械姿态与链路性能联合分析，可以帮助区分传播、射频和机械指向三类问题。
案例四：强风期间大型抛物面天线出现短时指向变化
某大型室外抛物面天线在大风期间出现明显伺服修正和接收性能波动。
风速降低后，天线指向和接收性能逐渐恢复。
固定基座的低风稳定姿态与强风前基本一致。
平台因此将该次事件归类为风致暂态响应，而没有仅根据风中最大偏差判断基础发生永久倾斜。
后续仍按照大型天线维护程序完成结构检查。
该场景体现了“风中最大变化”和“风后残余变化”必须分别处理。
案例五：太阳辐射造成天线指向日周期漂移
某高增益通信天线每天中午附近均出现具有重复规律的小幅指向修正。
夜间和清晨则基本恢复。
项目在反射面背架和基座不同方向增加温度监测后发现，该变化与日照造成的结构温差具有明显对应关系。
系统随后建立温度—指向正常响应模型。
长期监测不再对每天可重复的热漂移重复报警，而重点观察相似温度条件下的长期机械中心是否发生变化。
案例六：基座稳定但RF性能下降的故障排查
某卫星通信天线出现链路质量下降。
检查发现基础沉降、固定天线座姿态以及方位俯仰编码器均保持历史正常状态。
因此系统没有把问题继续归因于基础倾斜。
运维人员进一步对馈源、射频链路、反射面及相关设备进行检查。
该案例说明姿态监测的价值不仅在于“证明存在结构问题”，也可以帮助快速排除基础和机械参考变化这一类原因。
二十一、参考文献
- S-CGTS无线倾角监测终端产品技术资料及出厂检验资料。
- GB 55001-2021《工程结构通用规范》。
- GB 55003-2021《建筑与市政地基基础通用规范》。
- GB 50009-2012《建筑结构荷载规范》及现行适用规定。
- GB 55018-2021《工程测量通用规范》。
- GB 50026-2020《工程测量标准》。
- GB 50982-2014《建筑与桥梁结构监测技术规范》及现行适用规定。
- GB/T 12401-1990《国内卫星通信地球站天线（含馈源网络）和伺服系统设备技术要求》。
- GB/T 11299.15-1989《卫星通信地球站无线电设备测量方法 第三部分：分系统组合测量 第五节：天线跟踪和控制》。
- GB/T 11299.6-1989《卫星通信地球站无线电设备测量方法 第二部分：分系统测量 第一节：概述 第二节：天线（包括馈源网络）》。
- YD/T 508-2025《微波通信系统抛物面天线技术要求和测试方法》。
- YD/T 5050-2018《国内卫星通信小型地球站工程设计规范》。
- YD/T 5028-2018《国内卫星通信小型地球站（VSAT）通信系统工程设计规范》。
- YD/T 5243-2019《移动通信多天线共塔桅工程设计规范》。
- 具体雷达、卫星通信、微波通信和测控设备制造商的结构、指向、伺服及标校技术文件。
本方案适用于雷达天线、气象雷达天线、监视雷达、跟踪雷达、卫星通信地球站天线、VSAT天线、大型抛物面天线、微波通信天线、测控天线以及其他高增益定向天线的基础沉降、天线座姿态、机械指向和长期结构状态监测。
雷达通信天线姿态倾斜监测真正需要解决的，不是简单回答“天线倾斜了多少度”，而是判断机械参考坐标系是否发生变化，并进一步分析这种变化如何作用到方位轴、俯仰轴和最终波束指向。
对于旋转和跟踪天线，还必须把基础固定姿态与天线正常Azimuth、Elevation运动分离；对于高增益通信天线，则应将机械姿态与接收电平、C/N0等链路性能结合；对于大型雷达和精密跟踪天线，还需要结合轴系几何、编码器和专业标校数据综合判断。
S-CGTS无线倾角监测终端适合作为固定基座明显姿态变化、长期趋势和异常事件辅助监测设备。对于高增益、窄波束和高指向精度天线，应采用精度满足设备指向要求的专业倾角、测量和标校系统，不能将0.1°等级工业倾角终端直接作为雷达或卫星天线主指向传感器。
