一、项目背景与行业痛点
药品仓储环境直接影响药品质量稳定性。医药批发企业、医药物流中心、医院药库、生物制品仓库、药品类体外诊断试剂仓库以及其他医药仓储场所，通常需要根据药品包装、说明书和质量管理要求设置常温库、阴凉库、冷库以及其他特殊温度储存区域。其中，医药冷库和阴凉库并不是普通工业仓库。温湿度环境一旦超出药品规定的储存范围，除了可能影响产品质量，还涉及药品经营质量管理、异常偏差处理、质量追溯和监管检查。传统人工温湿度记录存在明显局限。工作人员每天定时查看温湿度计，只能得到少量离散时刻的数据，无法发现夜间温度异常、制冷设备短时故障、门体长时间开启、化霜异常、局部冷热不均以及断电后的温度持续上升过程。冷库内部环境也并非一个完全均匀的空间。蒸发器出风口附近可能形成局部低温区，冷库门、装卸口附近容易受到外部空气侵入影响，货架顶部、角落、回风区域以及货物密集区域的温度响应均可能存在差异。阴凉库虽然没有冷库那么低的温度，但夏季外界高温、建筑西晒、空调故障、货物堆码过密、送回风组织不合理等因素，都可能形成局部超过控制要求的区域。
医药仓储温湿度监测真正需要解决的问题，不只是“现在温度是多少”，而是：
仓库是否始终处于药品要求的储存条件内。
哪个位置最容易首先超温。
异常持续了多长时间。
异常是由开门、化霜、制冷故障、空调故障还是环境负荷造成。
通信中断后数据是否仍然完整。
传感器数据是否真实、连续并可以追溯。
报警后是否有人收到并完成处置。
维修以后环境是否重新恢复稳定。
因此，本方案采用“S-GBTH温湿度传感器＋S-CJ711防水智能主机＋4G/以太网通信＋物联网监测平台”的技术架构，建立面向药品冷库、阴凉库和医药仓储环境的综合在线温湿度监测系统。
二、建设目标与监测目标
1. 建设目标
- 建立医药仓库全天候温湿度自动监测体系。
- 实现冷库、阴凉库不同监测区域独立管理。
- 连续采集并保存各测点温度和相对湿度数据。
- 通过4G无线网络或以太网实现监测数据远程传输。
- 网络异常时通过智能主机本地存储减少数据缺失风险。
- 实现实时数据、历史曲线、异常报警和数据导出。
- 识别冷库内部热点、冷点及温度分布不均现象。
- 识别阴凉库夏季高温、局部热区和空调异常。
- 记录开门、化霜、停电和制冷设备故障引起的温度变化。
- 统计温湿度超限次数、持续时间和恢复时间。
- 建立测点、设备、校准、验证、维修和报警处置档案。
- 满足药品仓储质量管理对环境数据真实性、连续性和可追溯性的要求。
2. 监测目标
冷库温度：连续掌握不同区域和不同高度的实际温度状态。
冷库湿度：根据储存药品和项目质量管理要求监测相对湿度，并辅助判断开门进湿、凝露等环境变化。
阴凉库温湿度：监测阴凉库温度及相对湿度，识别夏季高温和局部异常区域。
空间温差：比较同一库房多个监测点之间的最大温差和温度分布变化。
超限持续时间：不仅记录是否发生超限，同时统计异常持续时间。
温度变化速率：识别制冷故障、开门和停电等不同异常过程。
恢复时间：监测异常结束后仓库恢复至规定范围所需要的时间。
设备在线状态：监测主机运行、数据上传和通信状态。
历史追溯：保存药品储存期间完整温湿度时序数据。
三、需求分析
1. 药品储存条件应以批准的储存要求为准
不同药品的储存温度要求并不完全一致。
药品包装、说明书或质量标准已经明确储存条件的，应按照其规定执行。
对于未明确具体温度的药品，可根据现行药典及药品质量管理要求确定相应储存区域。
因此，本系统的报警上下限不采用一个适用于所有药品的固定数值，而应根据实际库区所储存药品的最严格储存条件进行配置。
2. 阴凉库和冷库应分别建立监测规则
阴凉库主要关注高温和湿度控制。
冷库则需要更加关注制冷循环、门体开启、化霜、停电和局部温度分布。
两类库房不能简单采用完全相同的报警和分析模型。
3. 单点温度不能代表整个冷库
一个100平方米冷库即使中央温度正常，也可能在门口、货架顶部或远离送风区域形成局部热点。
因此医药冷库温度监测必须采用多测点方式，并通过温度分布验证确定正式长期监测位置。
4. 测点不是越靠近蒸发器越好
传感器直接安装在蒸发器冷风出口附近，测得的往往是设备送风温度，而不是药品实际储存环境。
长期监测点应按照温度分布验证结果设置在能够代表实际药品储存条件的位置。
5. 门口并不是一定不能布点
冷库门区域往往属于温度变化较大的位置。如果温度分布验证确认该区域是风险热点，可以设置重点监测点。
关键不是机械避开门口，而是避免传感器受到与实际储存条件不相符的瞬时直接气流影响。
6. 系统需要独立于制冷控制系统运行
医药温湿度监测系统的任务是独立记录真实仓储环境。
如果温湿度监测系统完全依赖冷库控制器，一旦控制系统发生故障，监测功能也可能同时失效。
因此，本方案将温湿度监测与冷库制冷控制作为两个独立系统设计。
7. 4G和以太网解决的是不同风险
以太网适用于网络基础条件较好的医药仓库，通信稳定且便于接入企业内部网络。
4G无线通信能够减少布设数据网线的需求，并可以作为独立远程通信方式。
项目可以根据企业网络安全要求选择4G、以太网或经过确认的双通信方案。
8. 本地存储和云端存储必须同时考虑
网络中断并不意味着药品储存过程停止。
因此监测主机需要继续采集和保存现场数据，网络恢复后再按照系统设计完成数据同步或补传。
9. 药品行业重点不是普通“云平台报警”
对于GSP应用，除实时监控外，还涉及数据不可任意修改、异常报警、备份、校准、验证、记录保存等要求。
因此硬件具备采集和远程上传能力只是基础，正式药品项目还必须完成面向GSP的系统配置、软件功能确认和验证。
四、总体解决方案
仓储医药冷库阴凉库温湿度在线监测采用“多点温湿度感知＋现场智能采集＋独立通信＋本地存储＋云端平台＋异常报警＋验证校准”的总体技术路线。
在冷库和阴凉库内部按照库房面积、货架高度、仓储布局和温度分布验证结果布置S-GBTH百叶箱型温湿度传感器。
传感器可采用RS485数字通信或4～20mA方式与S-CJ711防水智能主机连接。
一个智能主机可以接入多个环境监测点，并负责传感器数据采集、数据缓存和远程通信。
S-CJ711通过4G无线网络或以太网，将各测点温湿度数据上传至物联网监测平台。
平台完成：
实时温湿度显示 → 历史记录 → 多点曲线 → 上下限判断 → 异常报警 → 数据统计 → 数据导出 → 运维记录。
对于正式GSP药品仓库项目，在现有硬件基础上进一步配置合规功能，包括：
规定的数据更新和记录周期。
就地及远程异常报警。
停电报警。
数据备份。
权限及审计管理。
原始记录保护。
测点校准管理。
冷库和温湿度监测系统验证。
整体数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地数据存储 → 4G/以太网 → 物联网平台 → 历史数据库 → 异常分析 → 报警通知 → 质量人员处置 → 记录归档。
五、系统架构设计
1. 环境感知层
由S-GBTH百叶箱型温湿度传感器组成，负责获取不同库区的空气温度和相对湿度。
2. 现场采集层
S-CJ711防水智能主机完成多个温湿度测点的数据采集、协议解析和设备状态管理。
3. 本地存储层
智能主机通过内置Flash保存现场数据，在网络发生短时异常时提供本地缓存基础。
4. 网络通信层
支持通过4G无线网络或以太网连接监控中心。
对于高可靠项目，可根据实际主机固件和网络架构设计主链路、备用链路及故障切换策略。
5. 云平台层
负责实时数据接收、历史存储、曲线分析、报警和报表管理。
6. 合规管理层
针对医药项目建立用户权限、数据备份、报警处置、设备校准和验证档案。
7. 质量管理层
异常环境数据最终进入药品质量管理流程，由企业质量管理人员结合药品储存要求、超限持续时间和产品稳定性资料作出质量判断。
六、监测内容与监测方法
1. 阴凉库温度监测
在阴凉库不同位置设置温湿度监测终端，重点关注：
西晒墙附近。
库房顶部。
空调送回风末端。
货物密集区域。
门口及频繁作业区域。
通过多个测点判断阴凉库是否存在局部高温区。
2. 阴凉库湿度监测
连续记录相对湿度，识别梅雨季、高湿天气、空调除湿能力不足以及货物堆码造成的局部高湿问题。
3. 冷库温度监测
冷库内设置多个温湿度监测点，重点监测实际药品储存空间，而不是仅获取冷机控制器的回风或送风温度。
4. 冷库湿度监测
湿度用于辅助观察开门进湿、化霜、凝露和库内空气状态。
对于具体药品是否需要湿度控制，应按照储存要求和企业质量管理文件确定。
5. 冷热点监测
正式测点位置应优先根据温度分布验证结果选择。
长期监测通常应覆盖验证确认的高风险热区和代表性冷区。
6. 不同高度温度监测
高货架和立体库可能存在明显垂直温度梯度，因此应根据货架高度配置上、中、下不同层级测点。
7. 开门影响监测
可以结合门磁或温度变化特征记录冷库门开启事件。
典型表现为：
靠近门体测点温度首先升高。
湿度快速变化。
门关闭以后温度逐步恢复。
8. 化霜过程监测
冷库蒸发器化霜时，附近区域可能出现周期性温度上升。
长期数据应识别正常化霜周期，避免把每一次正常化霜都作为设备故障。
9. 制冷故障监测
如果多个冷库测点持续同步升温且无法在正常周期内恢复，应重点检查压缩机、蒸发器、冷媒、供电和控制系统。
10. 停电过程监测
监测系统应结合UPS和独立通信方案，在市电中断后尽可能继续完成监测及报警。
11. 温度分布验证
新建冷库、重大改造或需要重新验证的库房，可临时增加验证测点，在空载、满载或实际运行工况下开展温度分布测试。
根据验证结果确定长期固定监测点位置。
七、技术原理与算法模型
1. 单测点温度变化
设第i个测点温度为：
Ti(t)
相对湿度为：
Hi(t)
系统按照设定时间连续采集并保存温湿度数据。
2. 库区平均温度
对于n个有效测点：
Tavg(t) = (1/n) × ΣTi(t)
平均温度可以反映整个库区总体状态，但不能取代单测点超限判断。
3. 库区最高和最低温度
Tmax(t) = max[T1(t)，T2(t)，…，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，…，Tn(t)]
药品仓储监测应重点观察Tmax和Tmin，而不能仅查看平均值。
4. 空间温差
ΔTspace(t) = Tmax(t) - Tmin(t)
长期观察ΔTspace可以评价库内温度均匀性是否发生变化。
如果制冷系统运行正常但ΔTspace持续增大，可以进一步检查送回风、货物堆放和空气循环。
5. 温度变化速率
VT = [T(t2) - T(t1)] / (t2 - t1)
温度变化速率有助于区分：
正常缓慢环境变化。
频繁开门。
制冷突然停止。
停电。
设备快速恢复制冷。
6. 超限持续时间
对于设定允许范围[Tlow，Thigh]：
当T(t) < Tlow或T(t) > Thigh时进入温度异常状态。
系统累计：
Tout = ΣΔt异常
除最大超温值以外，超限持续时间是质量评价的重要信息。
7. 超限幅度
高温超限幅度：
ET_high = Tmax - Thigh
低温超限幅度：
ET_low = Tlow - Tmin
同样持续时间下，轻微超限和严重超限应分别统计。
8. 恢复时间
定义异常开始时间为t1，温度恢复并稳定进入规定范围的时间为t2：
Trecovery = t2 - t1
长期统计Trecovery可以辅助判断制冷系统能力是否下降。
9. 多测点同步性
如果多个测点同时升温，更接近整个库房制冷或供电问题。
如果只有一个测点异常，而相邻测点保持稳定，则需要检查局部环境、气流、货物布局或传感器本身。
10. 测点一致性诊断
可采用同一区域测点中位数：
Tmedian(t)
第i个测点残差：
Ri(t) = Ti(t) - Tmedian(t)
如果某测点长期表现出与其他测点明显不同且稳定的偏移，应检查传感器校准状态和安装位置。
11. 开门事件模型
冷库门开启后，靠近门口测点通常首先出现温升或湿度变化，然后影响进一步向内部扩散。
系统可以通过：
温度上升速率＋湿度变化＋门磁状态
识别典型开门事件。
12. 化霜模式识别
正常化霜往往具有相对固定周期，并具有：
局部温升 → 化霜结束 → 制冷重新启动 → 温度恢复
的规律。
如果化霜后的恢复时间逐渐延长，可以将蒸发器、制冷系统或门体密封列入检查范围。
13. 温度分布验证模型
在验证期间统计各测点：
Tmax,i
Tmin,i
Tavg,i
超限持续时间。
日周期波动。
开门影响。
化霜影响。
由此筛选长期热点、冷点及代表性位置。
14. 平均动力学温度辅助分析
对于具有明确稳定性评价方法的项目，可以计算平均动力学温度MKT，对一段时间内温度波动的热影响进行辅助评价。
MKT不能代替药品包装说明书规定的储存温度要求，也不能由监测平台自行判断超温药品可以继续使用。
温度偏差发生以后，最终质量结论仍应由质量管理人员结合药品稳定性资料、超温幅度、持续时间和产品质量要求进行评估。
八、系统功能设计
1. 仓库分级管理
按照企业、园区、仓库、冷库、阴凉库和具体测点建立层级结构。
2. 实时温湿度监测
显示每个库区和每个测点当前温度、湿度、更新时间和设备状态。
3. 多测点趋势曲线
支持多个测点同时显示，方便观察空间温差和变化同步性。
4. 历史数据查询
按照时间、仓库和测点查询历史温湿度。
5. 异常报警
根据不同库区设置温湿度上下限、预警值和报警值。
6. 报警持续时间管理
记录报警开始、确认、恢复和关闭时间。
7. 设备离线报警
智能主机长时间未上传数据时形成通信异常提示。
8. 断电报警
GSP项目应配置UPS、供电状态检测及符合企业质量管理要求的断电报警措施。
9. 本地缓存
网络异常期间智能主机继续采集并保存数据。
项目实施时应验证缓存容量、断网时长及网络恢复后的数据补传逻辑。
10. 多终端访问
根据平台权限支持PC、Web及移动终端查看。
11. Excel数据导出
支持历史数据查询和表格导出，用于质量分析、审计和归档。
12. 用户权限管理
按照管理员、质量负责人、仓储人员、运维人员等设置不同访问权限。
13. 合规数据保护
正式GSP项目应确保原始温湿度记录不可由普通用户任意修改、删除或反向导入，并形成必要的权限和审计机制。
14. 数据备份
按照质量管理制度建立自动备份和异地或独立介质备份机制。
15. 校准和验证管理
记录传感器编号、校准日期、证书、下次校准日期以及冷库和系统验证资料。
16. 报警处置闭环
每次超温或高湿报警均可以关联：
异常原因。
处置人员。
处置时间。
采取措施。
质量评价结果。
恢复确认。
九、硬件组成与配置方案
1. S-GBTH百叶箱型温湿度传感器
作为冷库和阴凉库环境测点终端，负责空气温度和相对湿度采集。
项目优先推荐采用RS485数字输出，也可以根据布线条件采用4～20mA输出。
2. S-CJ711防水智能主机
负责多个温湿度传感器采集、数据处理、本地存储以及4G或以太网数据传输。
3. UPS不间断电源
正式医药GSP项目建议为监测系统配置独立UPS，使短时市电中断期间温湿度监测和报警功能仍可继续运行。
4. 声光报警器
根据GSP项目要求配置现场声光报警或指定区域报警设备。
5. 通信设备
采用4G无线通信时配置合适的SIM卡和天线。
采用以太网时接入企业批准的局域网或独立监测网络。
6. 门磁传感器
可选配置，用于把冷库温升与开门事件直接对应。
7. 供电状态监测模块
用于识别市电异常，并触发相应停电报警。
8. 临时验证温度记录设备
冷库温度分布验证期间可根据库房体积、货架和工况临时增加验证测点。
验证点和长期固定监测点属于不同概念，不能简单认为安装两个长期传感器即可完成冷库温度分布验证。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电方式：DC 12V或DC 24V，根据选型配置。
输出方式：RS485、4～20mA、电压输出等可选。
通讯型协议：MODBUS-RTU。
默认通讯波特率：9600。
传感器工作温度：-50℃～100℃。
环境湿度：0～100%RH。
2. S-GBTH在药品温湿度监测中的适用性
S-GBTH的标称温度准确度±0.1℃、湿度准确度±1%RH，可以覆盖药品GSP温湿度自动监测系统对于0～40℃范围温度最大允许误差±0.5℃以及相对湿度最大允许误差±5%RH的精度要求。
但“传感器标称精度满足要求”并不等于整个系统自动获得GSP合规资格。
实际项目仍需要完成设备校准、测点确认、系统验证、数据记录和报警功能验证。
3. S-CJ711防水智能主机
供电电压：DC 12～24V。
模拟量输入：10路模拟量采集通道，默认4～20mA。
RS485接口：2路，一路可用于外接传感器，另一路用于其他设备通讯或项目扩展。
通信方式：RS485、4G、以太网，并可根据现有产品配置支持MQTT等通信方式。
协议：标准MODBUS及产品自有协议。
通讯波特率：9600。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
存储温度：-40～85℃。
存储湿度：0～100%RH。
外壳材质：防水工程塑料。
防护等级：IP65。
4. 型号资料说明
本项目按照当前产品型号“S-CJ711防水智能主机”进行方案配置。
现有产品资料部分页面仍保留“S-CJ710环境数据采集仪”旧型号标识，正式投标文件、产品说明书和客户技术协议建议统一为当前实际销售型号，避免产品资料出现型号不一致。
5. GSP功能配置边界
现有智能主机资料已经明确支持传感器采集、本地存储、远程通信和平台报警等基础功能。
对于药品GSP正式应用，仍需在项目软件和外围硬件中确认或增加：
至少1分钟数据更新。
药品储存过程中至少30分钟自动记录。
温湿度超限后的加密记录。
现场及远程报警。
停电报警。
指定人员通知。
数据防修改、防删除。
日常自动备份。
UPS供电。
校准及系统验证。
以上功能应在项目技术协议、软件功能确认和验证文件中逐项落实，不能仅根据主机具有4G和云平台功能即默认全部满足。
十一、软件平台与数据展示
1. 医药仓储总览
按照冷库、阴凉库、常温库及其他特殊储存区显示当前环境状态。
2. 库区状态卡片
显示：
当前最高温度。
当前最低温度。
当前最高湿度。
测点在线数量。
当前报警数量。
3. 单测点实时数据
查看温度、湿度、设备编号、测点位置和更新时间。
4. 多测点趋势曲线
同屏比较多个冷库监测点，可以直观看出热点、冷点和温差变化。
5. 温度分布视图
按照库房平面或货架布局显示不同测点当前温度。
6. 温度极值曲线
按照时间显示：
Tmax。
Tmin。
Tavg。
ΔTspace。
7. 报警时间轴
记录每次异常开始、最大值、持续时间、恢复时间和处置记录。
8. 开门事件关联
配置门磁后，可在温度曲线上同时显示冷库门开启和关闭时间。
9. 通信状态显示
显示智能主机在线、离线和最近通信时间。
10. 历史数据导出
按照质量管理需要导出指定仓库、指定测点和指定时间区间的Excel数据。
11. 校准提醒
根据设备校准周期提前形成校准到期提醒。
12. 质量管理报表
形成温湿度日记录、月度统计、报警统计、设备运行情况和异常处置记录。
十二、数据分析与智能应用
1. 冷库热点自动识别
长期统计每个测点成为Tmax的次数。
如果某一位置长期高于其他区域，可以将其确定为重点温度风险区域。
2. 冷点识别
长期统计Tmin位置，防止部分要求“不得冻结”的药品因局部冷风或靠近蒸发器而处于过低温环境。
3. 空间均匀性分析
通过ΔTspace长期趋势观察库内温度均匀性。
温差逐渐增加可能与：
货物堆放改变。
蒸发器结霜。
风机效率下降。
送回风被遮挡。
库房扩容。
有关。
4. 开门行为分析
统计每天开门次数、单次开门时长以及开门后的温度恢复时间。
如果制冷设备本身正常，但频繁开门造成大量温度波动，可以从作业流程而不是制冷设备入手进行改善。
5. 化霜周期识别
通过周期性温升和恢复曲线识别正常化霜模式。
如果：
化霜频率增加。
温升幅度增加。
恢复时间延长。
则可提示检查蒸发器结霜、控制参数和制冷效率。
6. 制冷能力衰减识别
在相似环境温度和相似装载情况下，如果Trecovery持续增加，可以将制冷设备列入预防性维护范围。
7. 传感器漂移辅助识别
同一区域多个传感器之间长期存在稳定异常偏差时，可提示检查对应传感器。
平台诊断不能代替正式校准，但可以提前发现可能的传感器漂移。
8. 通信异常与环境异常分离
主机离线但本地数据恢复后显示温度始终正常，属于通信事件。
主机正常在线且多个测点同步超温，则属于真实环境异常的可能性更高。
9. 季节性分析
阴凉库可以比较春、夏、秋、冬的最高温度、平均温度和空调运行效果。
夏季高温月份重点筛选靠外墙、屋面及西晒区域。
10. 超温事件分级分析
系统可根据：
超限幅度。
持续时间。
影响测点数量。
影响库区。
是否涉及停电。
形成事件风险排序。
风险排序用于帮助质量人员确定优先处理顺序，不自动代替药品质量判断。
十三、预警机制与决策支撑
1. 温湿度阈值设置原则
系统报警值应根据库区储存药品包装、说明书、质量标准和企业质量管理要求设置。
不能因为某药品常见储存条件是2～8℃，就把所有医药冷库统一设置为2～8℃。
对于没有具体温度标示的药品，可依据现行药典和质量管理要求确定对应储存条件。
2. 预警值和报警值分级
建议在正式控制限以内设置预警区。
例如当温度逐渐接近上限时提前提醒运维人员检查冷机和门体，而不是等真正超限以后才第一次收到通知。
具体预警缓冲区应根据验证结果和企业质量体系确定。
3. 单测点异常
只有一个测点发生异常时，首先检查：
该位置是否属于验证确认的热点。
附近是否正在装卸货。
传感器是否被货物遮挡。
设备安装是否异常。
4. 多测点同步异常
整个冷库多个测点同时持续升温时，应优先检查：
制冷系统。
供电。
控制系统。
冷库门。
5. 高温报警
达到设定临界值或超过规定范围时，应按照企业GSP报警流程及时通知指定人员。
6. 低温报警
对于禁止冻结或具有最低储存温度要求的药品，同样应配置低温报警。
药品冷链风险不仅是“温度太高”，局部过冷和冻结同样可能影响部分药品质量。
7. 湿度报警
阴凉库按照质量管理要求设置湿度控制范围。
高湿长期存在时应重点检查除湿、空调和建筑防潮。
8. 离线报警
监测主机超过设定时间没有上传数据时，应将“通信异常”与“环境异常”分别报警。
9. 停电报警
正式GSP项目应形成市电中断通知机制，并由UPS维持监测系统在规定时间内继续工作。
10. 报警通知
根据GSP温湿度自动监测要求，项目应配置就地和指定地点报警，并按照现行要求向指定人员发送报警信息。
11. 药品质量处置边界
出现温度超限以后，监测系统提供：
最高温度。
最低温度。
异常开始时间。
持续时间。
恢复时间。
影响区域。
完整历史曲线。
但系统不自动得出“药品合格”或“药品报废”的结论。
最终应由企业质量管理部门根据药品储存要求、稳定性资料和质量管理程序进行判断。
12. 推荐处置流程
温湿度预警 → 质量及仓储人员收到信息 → 检查实时多测点数据 → 判断局部还是整体异常 → 检查门体/空调/冷机/供电 → 采取环境恢复措施 → 对受影响药品实施必要的隔离或状态控制 → 导出完整异常数据 → 质量部门评价 → 形成偏差及处置记录 → 环境恢复确认 → 事件关闭。
十四、项目实施方案
1. 仓储资料调查
收集仓库平面图、库房面积、净高、货架高度、空调和制冷系统资料。
2. 药品储存要求调查
明确不同库区实际储存药品及对应温湿度要求。
3. 冷库设备调查
确认：
蒸发器数量。
送回风方向。
冷库门位置。
化霜方式。
备用制冷能力。
备用电源。
4. 阴凉库环境调查
重点调查空调位置、外墙朝向、西晒、屋顶热负荷和货架布局。
5. 初步测点设计
根据库房面积和GSP要求形成初步布点方案。
6. GSP最低布点原则
每一个独立药品库房或仓间至少设置2个测点终端。
对于普通平面药品仓库，面积300平方米以下至少设置2个测点；超过300平方米后按照规定增加测点。
储存冷藏、冷冻药品的仓库采用更密集的面积计算原则，测点数量按每100平方米面积计算。
正式数量和位置还必须通过测试和确认，以保证测点能够真实反映实际仓储温湿度。
7. 平面仓库测点高度
长期测点位置不得简单全部放在墙面1.5米高度。
药品平面仓库测点应结合货架和药品堆码高度进行布置，并满足现行GSP附录对测点高度的要求。
8. 高架库分层布点
高架库和自动立体库应根据货架高度分别设置上、下或上、中、下监测层，识别垂直温度分层。
9. 冷库温度分布验证
通过足够数量临时验证测点测试：
空载状态。
实际装载状态。
正常制冷。
开门作业。
化霜。
可能的停电或备用供电切换。
其他企业验证方案规定的工况。
10. 确定长期固定测点
根据温度分布验证确定：
最高温风险点。
最低温风险点。
代表性监测点。
高架区域。
作业影响区。
11. 传感器安装
S-GBTH应牢固安装，避免后续货物搬运碰撞和随意移动。
不建议直接贴在冷库墙面，也不应直接处于蒸发器高速冷风出口。

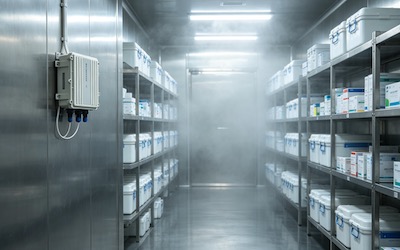

12. 主机安装
S-CJ711宜安装在便于供电、通信和维护的位置。
如果4G信号受冷库金属保温结构屏蔽，应将通信天线合理引至信号条件较好的区域。
13. 4G与以太网测试
分别测试网络稳定性、服务器连接、断网缓存及恢复通信后的数据完整性。
14. 报警测试
通过模拟超温、高湿、设备离线和停电等场景验证报警链路。
15. 数据完整性验证
确认系统采集、记录、上传、存储、查询、导出和备份之间的数据一致性。
16. 系统验证
按照企业GSP验证管理程序形成验证方案、实施记录、偏差处理、验证报告和批准文件。
17. 正式上线
验证通过后建立正式监测基准、用户权限、报警人员和运维制度。
十五、运维服务保障
1. 传感器定期校准
药品温湿度监测终端应按照现行要求定期进行校准，并保存校准证书及设备档案。
正式GSP项目测点终端至少应按规定执行年度校准要求。
2. 主机状态检查
检查S-CJ711供电、通信、Flash存储及接口状态。
3. 通信链路检查
定期确认4G流量卡、网络信号以及以太网连接正常。
4. UPS维护
定期检查UPS电池容量及断电后的实际维持时间。
5. 报警演练
定期验证：
温度报警。
湿度报警。
断电报警。
通信异常报警。
指定人员能否收到通知。
6. 冷库变更后重新评价
发生以下情况时，应评估是否需要重新开展温度分布验证：
制冷设备重大改造。
库房结构改变。
货架布局显著变化。
库容变化。
监测点位置改变。
长期温度分布明显改变。
7. 测点位置不得随意移动
正式验证确认的长期监测点应建立编号和安装位置档案。
维护人员不能为了方便装卸随意移动温湿度传感器。
8. 数据备份
按照药品质量管理要求执行自动备份，并定期检查备份数据是否能够正确恢复。
9. 报警记录复盘
定期统计报警次数、持续时间和原因，发现重复发生的设备或管理问题。
10. 年度系统评价
形成温湿度系统运行、传感器校准、报警、通信、维护和验证综合报告。
十六、项目优势与方案价值
1. 传感器和智能主机一体化组网
采用S-GBTH温湿度传感器与S-CJ711智能主机组成完整现场采集体系，不需要每个测点单独配置蜂窝通信模块。
2. 同时支持RS485和模拟量接入
可以根据库房距离、现有布线和项目需要选择RS485或4～20mA传感器。
3. 支持4G和以太网
既适合新建冷库无线快速部署，也适合医药物流中心通过有线网络集中接入。
4. 具备现场数据缓存能力
智能主机内置Flash，为网络异常期间继续保存现场数据提供硬件基础。
5. 温湿度测量精度具有较大余量
S-GBTH的±0.1℃和±1%RH标称准确度高于GSP温湿度测量设备对应误差要求，为医药仓储监测提供良好的测量基础。
6. 不把冷机显示温度当作药品环境温度
采用独立环境传感器直接监测药品实际存储区域。
7. 支持冷库和阴凉库统一平台管理
一个平台可以管理不同温度控制要求的多个仓库。
8. 支持温度分布和长期趋势分析
不仅用于合规记录，还能够发现冷库性能变化和仓储作业问题。
9. 支持药品质量追溯
发生温度偏差后能够快速调取完整历史数据，为质量评价提供依据。
10. 支持后续扩展
利用智能主机RS485和模拟量接口，可以进一步增加门磁、水浸、供电状态、压差或其他环境监测设备。
十七、应用场景
药品冷库温湿度在线监测：用于药品批发和医药物流冷藏药品储存环境实时监测。
医药阴凉库温湿度监测：用于要求阴凉储存的药品仓库温度和湿度自动监控。
GSP温湿度自动监测系统：用于药品经营企业仓储环境自动采集、记录、报警和数据追溯。
药品仓库温湿度监控：用于常温库、阴凉库、冷库等多个仓储区域集中管理。
医药冷链温度监测：用于冷藏药品、生物制品及其他有温控要求的医药产品储存。
医院药库温湿度监测：用于医疗机构药库、冷藏柜和阴凉储存区域环境管理。
疫苗冷库温度监测：适用于疫苗储存设施环境监测，但应同时执行疫苗管理及相关专项法规要求。
生物制品冷库监测：用于生物制品、血液制品等有明确低温储存要求的药品。
药品类体外诊断试剂冷库监测：用于有冷藏储存要求的药品类体外诊断试剂。
医药第三方物流温湿度监测：用于大型医药物流中心多仓、多冷库统一环境监管。
制药企业仓库温湿度监测：用于药品生产企业原辅料、包装材料和成品仓库；此类场景还应结合GMP质量管理体系设计。
冷库温度分布验证：用于新建、改造和运行期间医药冷库温度分布测试和长期测点确认。
十八、效益分析
1. 药品质量保障效益
连续监测能够发现夜间、节假日及无人作业期间的温湿度异常，减少人工记录形成的监测盲区。
2. GSP质量管理效益
实时采集、自动记录、异常报警、历史数据和验证校准资料能够形成更加完整的仓储质量管理证据链。
3. 异常响应效益
制冷设备或空调发生故障以后，管理人员能够更早获得温度趋势信息，为抢修和药品转移争取时间。
4. 运维诊断效益
通过多点曲线可以区分冷机故障、局部气流问题、频繁开门和传感器异常，减少无目的排查。
5. 冷库性能评价效益
长期空间温差和恢复时间数据可以反映制冷系统性能是否发生衰减。
6. 质量偏差评价效益
发生超温以后可以快速提供异常时间、最大值、最小值和持续时间，避免依赖人工回忆。
7. 审计和监管效益
完整历史记录、报警记录、校准和验证档案能够提高企业在内部审计和监管检查中的数据完整性。
8. 人工成本效益
减少工作人员频繁人工读取和整理纸质温湿度记录的工作量。
9. 能耗优化效益
在满足药品储存要求的前提下，通过分析制冷周期和空间温差，可以为制冷系统运行优化提供数据依据。
10. 全生命周期管理效益
从冷库建设、验证、投运、报警、维护到改造形成连续数字档案，为后续设备更新和仓库扩容提供历史依据。
十九、标准规范与政策依据
医药仓储温湿度在线监测属于药品质量管理系统的一部分，正式项目应根据企业性质、储存药品类别和适用法规确定最终合规要求。
- 《中华人民共和国药品管理法》。
- 《药品经营和使用质量监督管理办法》。
- 《药品经营质量管理规范》。
- 《药品经营质量管理规范》附录1《冷藏、冷冻药品的储存与运输管理》。
- 《药品经营质量管理规范》附录3《温湿度自动监测》。
- 《药品经营质量管理规范》附录5《验证管理》。
- 2025年版《中华人民共和国药典》。
- GB 50072-2021《冷库设计标准》及项目适用的现行工程建设规范。
- 药品生产企业项目还应结合现行《药品生产质量管理规范》及企业GMP质量体系。
- 疫苗项目还应执行《中华人民共和国疫苗管理法》以及疫苗储存运输相关要求。
- 企业药品储存、养护、温湿度监测、偏差处理、校准和验证管理制度。
1. 药品仓库温湿度自动监测
现行药品经营质量管理规范要求药品库房配备用于自动监测、记录库房温湿度的设备。
冷藏、冷冻药品储存设施应具有温度自动监测、显示、记录、调控和报警等相应设施。
2. 温湿度测量设备精度要求
药品GSP温湿度自动监测附录规定：
0℃～40℃范围内，温度测量设备最大允许误差为±0.5℃。
-25℃～0℃范围内，温度最大允许误差为±1.0℃。
相对湿度最大允许误差为±5%RH。
3. 数据采集和记录频率
系统应对药品储存环境进行不间断监测。
按照现行GSP温湿度自动监测要求，系统至少每隔1分钟更新一次测点温湿度数据。
药品储存过程中至少每隔30分钟自动记录一次实时温湿度数据。
当温湿度超出规定范围时，应按照现行要求提高实时记录频率。
4. 报警要求
监测值达到设定临界值或超出规定范围时，应按照GSP要求实现相应的现场及指定地点报警，并通知指定人员。
供电中断同样需要建立相应报警机制。
5. 数据完整性
正式GSP监测系统应保证温湿度监测数据真实、完整、准确和有效。
原始监测记录不得允许普通用户随意修改和删除，也不能通过反向导入方式制造历史数据。
6. 数据备份
温湿度数据应采用可靠方式备份并按照药品质量管理记录保存期限管理。
7. 测点布置
每一个独立药品库房或仓间至少设置2个测点。
普通平面药品仓库面积300平方米以下至少2个测点；面积增加时按照规定增加监测点。
冷藏、冷冻药品库房测点配置更加密集，其数量按照每100平方米面积进行计算。
最终测点数量和位置必须经过测试和确认，保证能够真实反映仓库实际温湿度状态。
8. 校准与验证
测点终端应按照现行规定定期校准。
冷库、温湿度自动监测系统以及相关冷链设施，应根据药品质量体系实施使用前验证、定期验证以及规定情况下的再验证。
9. 药品储存温度
药品应优先按照包装和说明书标示的储存条件进行储存。
对于未标明具体温度的药品，可按照现行《中国药典》规定的贮藏术语确定相应条件。
阴凉处通常指不超过20℃；冷处通常指2～10℃。
实际存在大量药品标示2～8℃等更严格范围，此时应按照药品自身批准的储存要求设置冷库控制和监测范围，不能用2～10℃统一替代。
10. 相对湿度
药品仓储相对湿度应按照现行药品质量管理要求和企业适用规定控制。
对于采用35%～75%RH要求的药品经营和医疗机构仓储场景，监测平台应按照相应控制范围设置报警。
二十、成功案例
以下为典型应用案例（示例），用于说明仓储医药冷库阴凉库温湿度在线监测系统的实际应用逻辑。如暂无对应真实客户项目，对外发布时建议保留“典型应用案例（示例）”说明。
案例一：医药物流中心冷库门口热点识别
某医药物流中心建设冷藏药品库，冷库中央控制器长期显示温度正常，但温度分布验证发现靠近出库门的一侧温度明显高于其他区域。
项目根据验证结果在热点位置增加S-GBTH温湿度监测点，并接入S-CJ711智能主机。
运行数据发现，大批量出库期间门体开启时间增加后，该点温度首先上升，而冷库中央区域变化较慢。
企业进一步优化出库作业流程和门体管理。
调整以后，同类作业期间热点温升幅度和恢复时间均明显改善。
该案例说明药品冷库温度监测不能仅依靠冷机自身的控制温度。
案例二：阴凉库西晒区域夏季局部超温
某药品仓库设有大面积阴凉库。
普通日常数据显示库区平均温度基本正常，但平台发现夏季下午某一测点反复接近温度上限。
该监测点位于建筑西侧外墙附近。
进一步比较多个测点发现，其他区域仍保持稳定。
现场检查确认该区域受下午太阳辐射和货物堆放影响，局部空气循环不足。
企业调整货架和空调送风后，该区域温度恢复稳定。
多测点监测成功发现了单个平均温度计无法识别的局部热区。
案例三：冷库正常化霜与制冷故障的区分
某冷库每天固定时段都会出现短时间温度上升。
平台结合长期历史曲线发现，该变化具有明显周期性，并且每次升温以后都能在相近时间内恢复。
现场确认该时间对应蒸发器正常化霜。
一段时间以后，系统发现相同化霜过程后的恢复时间明显延长，同时多个测点整体温度偏高。
运维人员提前检查制冷系统，发现蒸发器及制冷效率需要维护。
该应用说明真正有价值的医药冷库在线监测不是看到温度升高就报警，而是能够理解冷库自身的正常运行周期。
案例四：网络中断期间温湿度数据连续性保障
某医药仓库采用4G方式将冷库温湿度上传至云平台。
运营商网络维护期间，智能主机与服务器之间发生短时通信中断。
现场S-CJ711仍继续执行数据采集，并利用本地存储保存监测数据。
网络恢复后，项目按照经过验证的数据补传机制恢复相应记录。
质量人员能够区分“通信离线”和“温度异常”，避免仅因平台暂时没有实时数据就错误判断冷库发生故障。
案例五：单个测点漂移的提前识别
某阴凉库配置多个温湿度传感器。
系统长期分析发现，其中一个测点温度持续比同区域其他测点高约固定偏差，但该偏差与昼夜、空调运行和货物变化均没有明显关系。
现场检查安装环境未发现异常。
项目随后将该传感器送校。
通过多测点一致性分析，可以在定期校准之外增加一层日常设备健康筛查，但平台算法不能代替正式计量校准。
案例六：停电后的冷库温度变化全过程记录
某药品冷库发生外部市电异常。
监测系统通过独立UPS继续运行并发出停电通知。
冷库温度并没有立即超过规定范围，而是在制冷停止一段时间后逐渐升高。
平台完整记录了停电时间、不同测点升温速度、达到预警值时间以及备用供电恢复后的降温过程。
质量管理部门依据完整温度曲线、超限时间和所储药品质量资料完成后续评价。
该案例说明，对于医药冷库，真正重要的是保留完整的异常过程，而不只是记录一次“最高温度”。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- 《中华人民共和国药品管理法》。
- 《药品经营和使用质量监督管理办法》。
- 《药品经营质量管理规范》。
- 《药品经营质量管理规范》附录1《冷藏、冷冻药品的储存与运输管理》。
- 《药品经营质量管理规范》附录3《温湿度自动监测》。
- 《药品经营质量管理规范》附录5《验证管理》。
- 2025年版《中华人民共和国药典》。
- GB 50072-2021《冷库设计标准》。
- 企业药品储存、养护、温湿度监测、偏差处理、设备校准及验证质量管理文件。
本方案适用于药品冷库、医药阴凉库、药品批发仓库、医药物流中心、医院药库、生物制品冷库、疫苗冷库、药品类体外诊断试剂冷库以及其他需要连续温湿度监测的医药仓储环境。
仓储医药冷库阴凉库温湿度在线监测真正需要解决的，不是简单安装一台温湿度计并把数据上传到云端，而是建立“测点位置正确、传感器准确、数据连续、通信可靠、异常能够报警、记录能够追溯、设备能够校准、系统经过验证”的完整质量监测体系。
S-GBTH百叶箱型温湿度传感器负责实际仓储环境温湿度感知，S-CJ711防水智能主机承担多测点采集、本地存储以及4G或以太网远程传输，物联网平台负责实时查看、历史数据、趋势分析和报警管理。在正式GSP项目中，应进一步按照药品经营质量管理要求配置UPS、报警通知、数据完整性、备份、校准和验证功能，形成真正适用于药品冷库和阴凉库的温湿度自动监测系统。
