一、项目背景与行业痛点
档案库房承担纸质档案、照片档案、音像档案、胶片档案、实物档案及其他档案载体的长期保存任务。温度和相对湿度是影响档案保存环境的重要基础参数，其长期稳定性直接关系纸张、胶片、磁性载体、包装材料及档案装具的保存状态。纸质档案具有明显的吸湿与解吸特性。库房长期处于高湿环境时，纸张、档案盒及其他纤维材料容易吸湿，为霉菌滋生、虫害活动以及金属装订件锈蚀创造条件；环境长期过于干燥，则可能增加纸张失水、脆化和机械强度下降风险。
对于档案保存而言，温湿度是否“稳定”与温湿度是否“在范围内”同样重要。如果空调或除湿设备频繁启停，使库房每天出现较大的温湿度波动，即使大部分时间没有超过上限，也可能不利于档案长期保存。大型档案馆、机关档案室、企业档案库房通常设置密集架。密集架关闭后，架体内部及靠墙区域空气流通条件可能弱于库房中央，因此库房中央一个温湿度测点不能完整代表整个档案存储环境。档案库房还可能受到建筑外围护结构、屋面太阳辐射、地下或首层潮气、空调送回风组织、除湿设备布置、库门开启以及季节变化影响，形成局部高温、高湿或凝露风险区域。传统人工温湿度表主要解决某一时刻的环境查看问题，难以完整记录夜间、节假日和无人值守期间环境变化，也难以回答以下问题：
库房温湿度何时开始异常。
异常持续了多长时间。
是整个库房异常还是某个局部区域异常。
环境是否存在明显昼夜波动。
空调或除湿设备启动后多长时间能够恢复正常。
网络中断期间数据是否完整保存。
发生档案受潮、霉变等问题后能否查询历史环境条件。
因此，本项目建设档案库房温湿度在线监测系统，采用分布式温湿度传感器、现场智能采集主机、4G或以太网通信及远程监测平台，实现库房温湿度24小时连续采集、历史存储、异常预警、趋势分析和运维管理。
系统总体管理逻辑为：
档案载体保存要求 → 库房空间环境 → 多点温湿度监测 → 智能主机采集 → 本地数据存储 → 4G/以太网传输 → 平台分析 → 环境预警 → 空调/除湿调节 → 人工检查 → 历史归档。
二、建设目标与监测目标
1. 建设目标
- 建立档案库房24小时连续温湿度自动监测体系。
- 实现不同楼层、不同库房和不同档案载体分类管理。
- 连续记录各库房温度和相对湿度。
- 监测密集架区、外墙区、门区等不同位置环境差异。
- 识别库房高温、高湿及温湿度快速波动。
- 实现温湿度上下限预警及报警。
- 统计异常持续时间和环境恢复时间。
- 实现4G无线通信和以太网有线数据传输。
- 网络异常期间保留现场数据存储能力。
- 建立监测设备、测点、校准、报警和维修档案。
- 为档案库房空调、除湿和通风设备运行提供数据支持。
- 为档案保护、内部检查和档案安全事件追溯提供历史环境资料。
2. 监测目标
库房温度：连续监测档案实际保存空间空气温度。
库房相对湿度：连续监测空气相对湿度及长期变化趋势。
最高温度：识别库房最不利高温位置。
最高湿度：识别返潮、通风不良或空气循环不足区域。
空间温差：评价同一库房不同位置环境均匀性。
空间湿度差：识别密集架区、墙角等位置局部高湿。
昼夜波动：评价24小时温湿度稳定性。
变化速率：识别空调、除湿设备故障或建筑环境异常。
超限持续时间：统计每次环境异常实际持续时长。
露点风险：辅助分析墙面、地面及低温构件发生凝露的可能性。
三、需求分析
1. 不同档案载体不能采用完全相同的环境参数
纸质档案、音像档案、胶片、光盘及特藏档案的保存环境要求存在差异。
因此监测系统应支持按库房类型分别配置温湿度控制范围，而不能将全部档案库房统一设置成一个报警值。
2. 纸质档案库不仅关注上下限，还应关注环境稳定性
根据档案馆建筑及空调系统相关技术要求，纸质档案库温度和湿度应保持在规定范围，同时应控制昼夜波动幅度。
因此平台除固定阈值报警外，还应增加24小时温湿度波动分析。
3. 单个墙面温湿度计不能代表整个档案库房
密集架、墙角、库门、外墙以及空调送回风位置环境存在差异。
大型档案库房宜采用多点监测方式。
4. 温湿度测点必须代表档案实际保存环境
传感器不宜直接安装在空调送风口、除湿机出口、暖气附近、窗边太阳直射处或紧贴墙面的区域。
否则容易监测到设备局部气流或围护结构影响，而不能代表档案实际保存空间。
5. 密集架内部环境值得重点关注
大型密集架长期关闭时，架体内部空气交换条件可能明显弱于主通道。
对于珍贵档案、历史高湿库房或密集架规模较大的项目，可增加架间代表性温湿度测点。
6. 相对湿度正常不代表不存在凝露风险
外墙、地下室墙面、冷桥或空调附近局部表面温度可能低于空气露点。
此时空气整体相对湿度尚未达到100%，表面仍可能产生凝露。
有明显结露风险的项目宜结合空气露点与表面温度进行分析。
7. 通信故障与环境异常必须区分
监控平台暂时收不到数据不代表档案库房已经出现温湿度异常。
现场智能主机应持续采集并保存数据，同时平台将设备离线和环境超限分别管理。
8. 在线温湿度监测不能替代档案库房人工检查
漏水、墙体返潮、霉斑、虫害、灰尘、设备漏风、密集架损坏等问题仍需要现场检查。
环境在线监测应与档案库房日常安全检查制度共同运行。
四、总体解决方案
档案库房温湿度监测系统采用“多点环境感知＋现场集中采集＋本地数据存储＋4G/以太网通信＋远程监测平台”的总体技术路线。
根据档案库房面积、密集架布置、建筑结构、空调送回风和环境风险位置布设S-GBTH温湿度传感器。
各传感器通过RS485或4～20mA方式接入S-CJ711智能主机。
智能主机完成现场传感器轮询、数据采集、本地存储和通信管理。
监测数据通过4G无线网络或以太网上传至环境监测平台。
平台按照：
档案馆/单位 → 楼栋 → 楼层 → 库房 → 区域 → 温湿度测点
建立统一的数据结构。
系统对实时数据进一步计算最高温度、最低温度、最高湿度、最低湿度、空间差异、24小时波动范围、超限持续时间和环境恢复时间。
总体数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地Flash存储 → 4G/以太网 → 服务器 → 档案库房环境监测平台 → 趋势分析 → 异常报警 → 环境调节 → 人工复核。
系统后续可根据项目需要继续扩展水浸、烟雾、门禁、空调运行、除湿机运行及其他库房安全监测设备。
五、系统架构设计
1. 环境感知层
通过S-GBTH温湿度传感器获取档案库房不同区域实时温度和相对湿度。
2. 现场采集层
通过S-CJ711智能主机接入多个温湿度监测点。
3. 边缘存储层
智能主机利用本地Flash保存数据，为通信中断期间保持现场环境记录提供基础。
4. 通信网络层
根据项目网络条件采用4G或以太网。
机关、档案馆和大型企业已有内部网络时，可优先采用经建设单位批准的有线网络；分散库房或既有建筑改造项目可以采用4G减少数据布线。
5. 数据平台层
完成数据接收、历史存储、统计计算、报警判断和设备状态管理。
6. 档案环境应用层
提供实时温湿度、历史曲线、24小时波动分析、异常报警、报表和运维管理。
7. 环境调控接口层
根据建设单位要求，可以进一步与空调、恒温恒湿机、除湿机和通风设备进行数据接口。
8. 综合安全扩展层
后期可扩展水浸、门磁、烟雾、空气质量及其他档案库房安全监测内容。
六、监测内容与监测方法
1. 纸质档案库温湿度监测
在纸质档案实际存储区域布置多个温湿度测点，连续监测温度、湿度和日波动情况。
2. 密集架区域监测
结合密集架排列设置代表性测点。
重点项目可分别监测主通道和架间环境，以分析密集架开闭状态下环境差异。
3. 外墙区域监测
在历史存在返潮、西晒或外围护结构热湿影响的位置设置代表性测点。
4. 库房中央区域监测
设置能够反映库房总体环境状态的基础测点。
5. 门区监测
人员和档案出入较频繁的库房可监测门区环境，并根据需要增加门磁设备。
6. 不同高度监测
档案装具高度较大或库房存在垂直温度分层时，可分别设置上、下层环境测点。
7. 特殊载体档案库监测
音像、胶片、光盘、特藏档案等库房应按照各自载体保存要求独立设置监测规则。
8. 空调运行环境监测
在线环境传感器应独立于空调设备内部控制探头，以确认档案实际保存空间是否达到设计要求。
9. 除湿效果监测
除湿设备启动后记录库房相对湿度下降速度以及恢复至控制范围所需时间。
10. 凝露风险监测
对于地下、首层、外墙、冷桥等存在结露风险的位置，可增加表面温度测量并结合露点计算进行分析。
11. 水浸扩展监测
档案库房具有较高防水要求，可根据项目需要在空调排水、窗边、墙边及其他可能漏水位置增加水浸传感器。
12. 库房外环境参考
对于需要研究自然通风及建筑环境影响的项目，可设置室外温湿度参考点，形成库内外环境对比。
七、技术原理与算法模型
1. 单点温湿度数据
第i个测点温度定义为：
Ti(t)
相对湿度定义为：
RHi(t)
2. 库房平均温度
Tavg(t) = (1/n) × ΣTi(t)
平均值用于描述总体环境趋势，但不能取代单测点控制。
3. 库房温度极值
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
4. 空间温差
ΔTspace(t) = Tmax(t) - Tmin(t)
ΔTspace持续增加时，应检查空调气流组织、建筑外围护结构及档案装具布置。
5. 湿度极值
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
6. 湿度空间差
ΔRHspace(t) = RHmax(t) - RHmin(t)
用于识别墙角、密集架内部和空气循环不足区域。
7. 24小时温度波动
对于任意连续24小时：
ΔT24h = Tmax,24h - Tmin,24h
平台应同时分析当前数值和24小时波动情况。
8. 24小时湿度波动
ΔRH24h = RHmax,24h - RHmin,24h
该指标可用于评价库房环境控制的稳定性。
9. 温度变化速率
VT = [T(t2)-T(t1)]/(t2-t1)
空调停机、门体长期开启或环境控制失效时，VT可能明显偏离正常状态。
10. 湿度变化速率
VRH = [RH(t2)-RH(t1)]/(t2-t1)
墙面返潮、室外湿空气进入或除湿机故障可能导致湿度持续升高。
11. 超限持续时间
设该库房允许温度范围为：
[Tlow，Thigh]
允许相对湿度范围为：
[RHlow，RHhigh]
系统分别累计温度及湿度超限时间：
Tout = ΣΔtT异常
RHout = ΣΔtRH异常
12. 环境恢复时间
异常发生后，从采取调控措施到环境重新稳定进入规定范围：
Trecovery = tnormal - tabnormal
同等气候条件下恢复时间不断增加，可提示检查空调或除湿设备性能。
13. 露点温度
可根据空气温度T和相对湿度RH计算露点温度。
采用Magnus类工程近似：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
14. 结露安全余量
如设置墙面或其他表面温度Ts：
ΔTdew = Ts - Tdew
当ΔTdew逐渐接近0时，表面凝露风险增加。
空气温湿度本身只能提供凝露条件分析，不能代替实际墙面温度测量。
15. 多测点异常一致性
多个测点同步升温或升湿，更接近整个库房环境控制异常。
单个测点持续异常而周边测点稳定时，应重点检查局部建筑环境、空气循环及传感器状态。
八、系统功能设计
1. 多库房集中管理
按照档案馆、楼栋、楼层、库房和监测点统一组织设备。
2. 24小时实时温湿度监测
自动采集和显示全部库房温湿度。
3. 库房环境总览
显示当前最高温度、最低温度、最高湿度、最低湿度及异常设备数量。
4. 历史曲线
支持按照小时、日、周、月及自定义时间查询环境趋势。
5. 多测点对比
同屏比较一个库房多个位置温湿度。
6. 24小时稳定性分析
自动统计每日最高值、最低值及波动范围。
7. 温湿度上下限报警
根据不同档案库房类型分别设置控制参数。
8. 趋势预警
温湿度持续向控制边界发展时，在正式超限前产生预警。
9. 超限持续时间管理
记录每次异常开始、峰值、持续和恢复时间。
10. 设备离线报警
智能主机超过规定时间未上传数据时产生通信异常提示。
11. 本地数据缓存
远程网络暂时中断期间，现场继续完成环境数据采集和存储。
12. 数据报表
可形成温湿度日报、月报、年度趋势和异常事件报告。
13. 数据导出
历史数据支持按项目平台能力导出，用于档案环境管理和检查资料归档。
14. 设备档案管理
保存传感器编号、安装位置、校准、维修和更换历史。
15. 报警处置记录
报警后记录异常原因、处置人员、处置措施和恢复结果。
九、硬件组成与配置方案
1. S-GBTH百叶箱型温湿度传感器
用于纸质档案库、特殊载体档案库及其他相关区域的空气温度和相对湿度监测。
新建项目可优先采用RS485数字输出，便于多点总线组网。

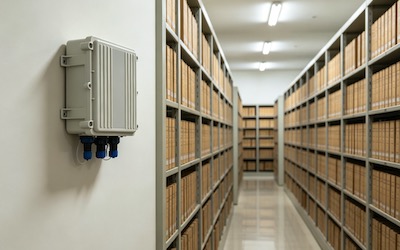

2. S-CJ711防水智能主机
负责多路温湿度传感器采集、本地存储和4G或以太网远程数据通信。
3. AC/DC供电模块
为现场智能主机及温湿度传感器提供稳定直流电源。
4. UPS备用电源
对于重要档案库房，建议为监测主机、网络设备和必要报警设施设置备用供电。
5. 声光报警装置
根据项目管理要求可配置现场声光报警。
6. 水浸传感器
档案库房防水风险较高的项目可在重点区域扩展水浸监测。
7. 门磁传感器
用于记录库门开启时间并分析人员作业对环境的影响。
8. 表面温度传感器
存在建筑冷桥和结露风险的库房可配置。
9. 空调及除湿设备状态接口
根据项目需要接入恒温恒湿机、空调、除湿机的运行、故障或启停状态。
10. 网络通信设备
根据设计采用4G或以太网方式接入监测平台。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电：DC 12V或DC 24V，根据选型确定。
输出方式：RS485、4～20mA、电压输出等可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
传感器工作温度：-50～100℃。
环境湿度：0～100%RH。
2. S-CJ711防水智能主机
工作电源：DC 12～24V。
模拟量通道：10路，默认4～20mA输入。
RS485接口：2路，一路用于外接传感器，另一路可用于其他设备通信或项目扩展。
远程通信：支持4G无线通信及以太网传输。
协议：支持标准MODBUS及设备通信协议，可根据系统配置采用MQTT等方式进行数据交互。
默认波特率：9600。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
存储温度：-40～85℃。
存储湿度：0～100%RH。
外壳材质：防水工程塑料。
防护等级：IP65。
3. 组网配置原则
多个RS485温湿度传感器可采用总线方式接入智能主机。
单条总线接入数量及距离应根据设备地址、供电能力、线缆、现场干扰和轮询周期通过工程设计确定。
大型档案馆宜按照楼层或库房进行分区采集，以降低单条总线故障对多个库房的影响。
4. 智能主机容量设计
采用4～20mA方式时，应结合主机10路模拟量通道数量配置。
采用RS485方式时，则应根据实际轮询数量、采样周期和总线可靠性确定单主机接入规模。
5. 本地存储容量验证
8Mbit Flash为设备本地缓存能力的硬件基础。
项目实施阶段应根据测点数量、采样周期和单条数据长度核算实际可缓存时长，并通过断网测试确认，不能仅以Flash容量直接承诺固定天数。
十一、软件平台与数据展示
1. 档案库房总览
统一显示全部库房温湿度、报警及设备在线状态。
2. 库房平面监测
按照库房平面图或密集架布局显示各测点位置和实时数据。
3. 实时环境数据
显示温度、相对湿度、测点编号和最近更新时间。
4. 环境极值
自动显示当前最高温度、最低温度、最高湿度及对应测点。
5. 多测点趋势曲线
用于分析不同区域温湿度变化的一致性。
6. 24小时波动曲线
显示每日最高、最低及环境波动情况。
7. 环境报警时间轴
显示异常开始、达到峰值、人工处理及恢复过程。
8. 空调运行关联
项目接入空调运行状态后，可将设备启停与库房温湿度同步展示。
9. 湿度热点分析
通过历史数据识别长期高湿位置。
10. 设备状态
显示主机在线、离线及最近通信时间。
11. 历史数据查询
支持指定库房、指定测点和指定时间范围查询。
12. 环境监测报表
输出库房温湿度日统计、月统计及异常统计资料。
十二、数据分析与智能应用
1. 高湿风险区域识别
统计一定周期内各测点成为RHmax的次数及累计时间。
长期固定高湿点应重点检查建筑防潮和空气循环。
2. 高温区域识别
对于顶层或西晒库房，可通过长期数据识别太阳辐射造成的固定高温区域。
3. 密集架环境差异分析
比较密集架内部和主通道温湿度。
如果密集架长期关闭后架间湿度明显高于通道，可进一步优化架体开启、空气循环或环境调控方式。
4. 24小时稳定性评价
系统不仅统计是否超出规定范围，还计算每天的温度和湿度波动。
如果环境参数虽然未超限，但昼夜波动持续扩大，应检查空调控制策略和围护结构。
5. 空调设备性能分析
在相似季节条件下比较空调启动后的环境恢复时间。
恢复速度逐步降低时，可提示设备维护。
6. 除湿设备效果分析
统计除湿机启动前后RH变化，评价实际除湿能力。
7. 季节性环境分析
通过全年数据识别梅雨季、夏季高温和冬季低湿等季节性问题。
8. 建筑返潮辅助识别
如果外墙或墙角测点长期高湿，而库房中央保持稳定，应优先检查局部墙体或建筑防潮。
9. 传感器异常识别
一个测点突然明显偏离相邻测点，而现场环境无法解释时，可提示设备检查和校准。
10. 档案库房环境画像
长期运行后可形成每个库房自身的环境特征，包括高湿季节、最高温区域、环境波动、空调恢复能力和报警发生规律。
这些数据可用于档案库房改造、空调系统优化和测点调整。
十三、预警机制与决策支撑
1. 纸质档案库控制原则
现行档案馆建筑及空调系统技术要求规定，纸质档案库温度宜保持在14～24℃，相对湿度保持在45%～60%。
系统实际运行时，不建议长期将控制目标直接设置在允许范围边界，应为传感器误差、空调调节和环境扰动保留合理控制余量。
2. 日波动控制
档案库房选定温湿度运行点后，还应保持环境相对稳定。
现行技术要求提出温度日波动幅度不大于±2℃，相对湿度日波动幅度不大于±5%。
平台应将环境稳定性作为独立监测指标。
3. 特殊载体分别设置
音像、胶片、光盘及特藏库等应按照相应档案载体保存标准设置独立报警参数，不直接套用纸质档案库控制值。
4. 分级预警
平台可按照正常、接近控制边界、超限和持续超限建立分级状态。
5. 高湿预警
相对湿度持续升高并接近控制上限时，可提前检查除湿设备、空调和建筑防潮情况。
6. 低湿预警
冬季或空调长期运行造成湿度持续下降时，同样需要进行环境调控。
7. 快速变化预警
温湿度绝对值尚处于允许区间，但变化速率明显异常时，可提前提示设备故障或外界环境侵入。
8. 多点同步异常
多个测点同时发生变化时，应优先检查整个库房空调、除湿或供电系统。
9. 单点持续高湿
单个区域长期高湿，应重点检查墙面、地面、漏水、气流组织以及传感器自身。
10. 通信离线报警
通信中断应独立产生设备报警，不能与环境超限报警混为一类。
11. 推荐处置流程
环境预警 → 核对数据有效性 → 比较相邻测点 → 检查空调和除湿设备 → 检查库门及建筑环境 → 现场检查档案和密集架 → 必要时采取除湿、升温、降温或其他环境调节 → 持续观察恢复过程 → 记录异常原因和处理结果。
12. 档案安全优先原则
如果现场已经发现漏水、凝露、档案受潮、霉斑或其他明显档案安全问题，应立即按照档案保护和应急管理制度处理，不能等待温湿度平台达到某一数值后再采取行动。
十四、项目实施方案
1. 库房基础资料调查
收集建筑平面图、库房面积、净高、档案类型、密集架布置、空调和除湿设备资料。
2. 档案载体分类
明确纸质档案、音像档案、照片、胶片、光盘、实物档案和特藏档案所在库房。
3. 环境风险调查
调查屋面、西晒外墙、地下或首层潮气、窗户、空调送回风、历史返潮和漏水位置。
4. 监测区域划分
根据面积、密集架分区和空气调节系统划分监测区域。
5. 测点布置原则
测点应能够代表档案实际保存环境，并适当覆盖最不利环境位置。
不宜只按面积机械平均布点。
6. 密集架测点
大型密集架库房可设置主通道测点，并根据风险增加密集架中部或架间代表性测点。
7. 安装高度
测点高度应结合档案装具实际储存空间确定。
存在明显垂直分层的库房可采用不同高度监测。
8. 安装位置要求
传感器应避免太阳直射、紧贴墙体、直接空调出风、暖气附近以及人员容易碰撞位置。
9. RS485施工
采用屏蔽通信线缆，合理进行强弱电分离和线路保护。
10. 智能主机安装
S-CJ711安装位置应保证供电、通信和维护便利。
11. 4G通信测试
采用无线方案时，应在最终设备位置测试移动网络质量。
12. 以太网接入测试
采用内部网络时，应确认IP地址、服务器、防火墙和信息安全策略。
13. 统一设备编号
设备编码建议按照：
楼栋—楼层—库房—区域—测点
建立，并与平台、现场标签和竣工图一致。
14. 初始运行
系统安装完成后应覆盖多个昼夜连续运行，确认各测点环境变化合理。
15. 精度比对
采用经过确认的参考温湿度设备对在线传感器进行现场比对。
16. 报警测试
验证高温、低温、高湿、低湿和设备离线报警。
17. 断网测试
验证网络中断期间智能主机继续采集和本地存储的能力，并确认网络恢复后的数据处理。
18. 系统验收
项目验收应包括设备型号、数量、安装位置、测量比对、通信、本地存储、历史数据、报警、报表和竣工资料。
十五、运维服务保障
1. 传感器日常检查
检查设备固定、百叶结构、积尘、遮挡和线路情况。
2. 定期校准
按照档案管理制度和项目计量管理要求对温湿度设备实施周期校准。
3. 主机维护
检查智能主机供电、RS485通信、本地存储和网络状态。
4. 4G网络维护
定期检查SIM卡、流量及信号质量。
5. 以太网维护
检查交换设备、网络线路和服务器连接。
6. UPS检查
配置备用电源的系统应定期开展实际断电测试。
7. 报警功能测试
定期验证温湿度超限和设备离线通知功能。
8. 测点代表性复核
档案密集架调整、库房改造、空调系统改造或档案装具重新布局后，应复核原测点是否仍具有代表性。
9. 异常测点复核
单个传感器长期偏离同区域其他测点时，应使用参考设备现场检查，不宜简单通过软件修改数据。
10. 年度环境分析
建议形成年度库房温湿度稳定性、季节性高湿、异常报警和设备维护综合报告。
十六、项目优势与方案价值
1. 由人工抄表升级为连续环境记录
系统能够保存夜间、节假日及无人值守期间环境数据。
2. 不仅监测是否超限，同时监测环境稳定性
将24小时温湿度波动纳入分析，更符合档案长期保存环境特点。
3. 多测点反映库房空间差异
能够发现墙角、外墙和密集架等局部高湿区域。
4. 支持不同档案载体分类控制
纸质、音像、胶片及特藏等库房可建立不同环境参数。
5. 支持4G与以太网
可满足新建档案馆、既有档案室改造及分散库房远程监测需求。
6. 具有现场数据存储能力
远程通信中断不会立即造成现场监测停止。
7. 支持空调和除湿系统运行评价
通过环境恢复速度和空间差异判断设备实际调控效果。
8. 支持凝露风险扩展分析
结合露点和表面温度可进一步识别建筑防潮问题。
9. 支持档案安全追溯
发生档案受潮或霉变后，可查询对应时间段完整环境数据。
10. 便于向智慧档案馆扩展
后续可增加水浸、门禁、烟雾、设备状态等参数，构建档案库房综合在线监测体系。
十七、应用场景
档案库房温湿度监测：用于各级综合档案馆及专业档案馆库房环境在线监测。
机关档案室温湿度监测：用于党政机关、事业单位档案室环境管理。
企业档案库房温湿度监测：用于大型企业、集团公司档案中心及企业档案室。
纸质档案库温湿度监测：用于文书、科技、会计、人事等纸质档案长期保存。
智慧档案馆环境监测：用于温湿度、水浸、门禁、空调等系统集中管理。
密集架档案库环境监测：用于档案密集架主通道及架间环境差异分析。
特藏档案库温湿度监测：用于珍贵档案和重要历史档案保存环境监控。
照片音像档案库环境监测：用于特殊载体档案独立环境管理。
地下档案库房防潮监测：用于存在地下水、墙体返潮及凝露风险的库房环境监控。
异地档案库房4G远程监测：用于缺少有线网络的分散库房。
档案恒温恒湿环境监测：用于评价恒温恒湿机实际运行效果。
数字档案馆库房物联网监测：用于档案实体安全环境数据的统一采集和管理。
十八、效益分析
1. 档案保护效益
连续温湿度监测有利于及时发现不利保存环境，降低高湿、凝露及长期环境异常对档案载体造成影响的风险。
2. 管理效率效益
多个档案库房可集中查看，减少工作人员逐库房人工读取温湿度的工作量。
3. 异常响应效益
夜间和节假日发生环境异常时，可通过远程平台及时发现。
4. 空调运维效益
利用长期数据能够辅助发现空调和除湿设备控制效果下降。
5. 建筑问题诊断效益
局部高湿测点可以辅助定位墙体返潮、冷桥或空气流通问题。
6. 档案安全追溯效益
发生档案受潮、霉变等事件后，可提供异常前后的环境历史资料。
7. 节能运行效益
在保证档案保存环境符合要求的前提下，可依据实际温湿度趋势优化空调和除湿运行方式。
8. 信息化建设效益
为智慧档案馆、实体档案物联网及库房综合安全管理提供环境感知基础。
具体项目经济效益应根据库房数量、人工巡检成本、空调运行成本和档案重要程度进行综合评价，不宜采用统一投资回报比例。
十九、标准规范与政策依据
档案库房温湿度在线监测系统应根据库房性质、档案载体和建设单位类型采用现行有效的档案管理及工程建设标准。
主要依据包括：
《中华人民共和国档案法》。
JGJ 25-2010《档案馆建筑设计规范》。
DA/T 87-2021《档案馆空调系统设计规范》。
DA/T 91-2022《档案馆照明系统设计规范》。
DA/T 84-2019《档案馆应急管理规范》。
《机关档案管理规定》。
《企业档案管理规定》。
档案馆、机关和企业自身档案安全管理、环境监测和设备运维制度。
1. 纸质档案库温湿度要求
根据JGJ 25-2010及DA/T 87-2021，纸质档案库温度范围为14～24℃，相对湿度范围为45%～60%。
2. 库房环境稳定性
档案库房应保持温度和湿度相对稳定。
现行档案馆空调系统设计规范规定温度日较差不大于±2℃，湿度日较差不大于±5%。
3. 控制目标不宜贴近边界
DA/T 87-2021明确提出，温湿度设计取值应充分考虑设备测量和控制精度，并避开规定范围上下限附近。
因此工程设计宜在允许范围内部选择合理控制目标，为设备控制偏差和日常环境扰动留出裕量。
4. 特殊载体档案
音像档案、胶片、光盘及特藏档案具有不同温湿度要求，应根据现行规范和实际档案载体单独设计，不能全部采用纸质档案库参数。
5. 机关档案库房
现行《机关档案管理规定》要求档案库房根据需要配备温湿度监测调控系统及漏水报警设备；保存重要档案或者具备条件的，可配置恒温恒湿、通风换气和空气净化等设备。
6. 企业档案库房
现行《企业档案管理规定》同样明确要求档案库房配备温湿度监测调控系统，并根据档案保护需要配置相应环境控制设施。
二十、成功案例
以下为典型应用案例（示例），用于说明档案库房温湿度监测系统的工程应用逻辑。如无对应真实客户业绩，对外使用时建议保留“典型应用案例（示例）”说明。
案例一：密集架内部长期高湿识别
某单位纸质档案库采用大型密集架，原有温湿度计设置在库房主要通道。
日常记录显示库房环境基本正常，但工作人员在检查档案时发现部分密集架深处档案盒存在轻微潮湿感。
项目在主通道及典型密集架区域增加温湿度监测点。
长期数据显示，密集架关闭时间较长时，架间部分区域相对湿度高于主通道，环境恢复速度也明显较慢。
管理人员随后优化密集架开启管理及库房空气循环方式。
调整后架间与主通道湿度差明显减小。
该案例说明档案库房中央一个温湿度点不能完全代表密集架内部实际保存环境。
案例二：梅雨季外墙区域局部返潮
某档案库房在梅雨季节偶尔出现外墙附近档案盒受潮问题。
多点温湿度监测发现，库房中央湿度控制正常，但靠近一侧外墙的测点连续多个夜间保持较高湿度。
现场进一步检查确认墙体局部存在防潮问题。
完成建筑防潮治理以后，该区域湿度逐步恢复至与库房其他区域接近。
在线监测由此帮助区分了“整个库房除湿不足”和“局部建筑返潮”两种完全不同的问题。
案例三：空调运行正常但昼夜温湿度波动过大
某纸质档案库实时温度和湿度大部分时间均处于允许范围，但平台日波动分析发现，每天空调启停前后均出现明显周期变化。
单纯按照上下限报警无法发现该问题。
项目进一步检查空调控制策略，优化设备启停和设定参数。
调整以后24小时温湿度曲线更加平稳。
该案例说明档案保存环境除了控制绝对范围，还应关注稳定性。
案例四：地下档案库墙面凝露风险识别
某地下档案库夏季外部空气湿度较高，部分墙面温度受地下结构影响较低。
系统在空气温湿度监测基础上增加代表性墙面温度。
通过计算空气露点与墙面温度差发现，某些天气条件下墙面温度逐步接近露点。
管理人员据此提前调整除湿运行方式，并检查外围护结构防潮情况。
该应用说明仅监测空气相对湿度并不能完整反映局部凝露风险。
案例五：网络中断期间库房环境数据未丢失
某异地档案库采用4G方式进行远程监测。
运营商网络出现短时故障后，平台提示S-CJ711主机离线。
现场主机继续执行温湿度数据采集并保留本地数据。
网络恢复后，运维人员通过系统数据确认通信异常期间库房环境保持稳定。
该事件被归类为通信故障而非库房环境异常。
案例六：空调性能下降通过恢复时间提前识别
某档案库房夏季偶尔因人员长时间进出产生温湿度扰动。
历史数据表明，库门关闭后环境通常能够在相对稳定时间内恢复。
经过多年运行后，平台发现相似外部天气和作业条件下，环境恢复时间逐渐增加。
设备人员进一步检查空调和除湿系统并实施维护。
维护后库房环境恢复速度得到改善。
连续环境数据由此不仅承担超限报警功能，还能够辅助档案库房环境设备预防性维护。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- 《中华人民共和国档案法》。
- JGJ 25-2010《档案馆建筑设计规范》。
- DA/T 87-2021《档案馆空调系统设计规范》。
- DA/T 91-2022《档案馆照明系统设计规范》。
- DA/T 84-2019《档案馆应急管理规范》。
- 《机关档案管理规定》。
- 《企业档案管理规定》。
- 项目单位档案保护、库房环境管理、计量校准和设备运维制度。
本方案适用于综合档案馆、专业档案馆、机关档案室、企业档案中心、事业单位档案室、纸质档案库、密集架档案库、特藏档案库以及其他需要长期温湿度控制的实体档案保存环境。
档案库房温湿度监测真正需要解决的，不只是回答“库房现在多少度、多少湿度”，而是持续判断档案实际保存区域是否处于适宜且稳定的环境中，并识别局部高湿、密集架内部环境差异、昼夜温湿度波动、建筑返潮以及环境调控设备性能变化。
S-GBTH温湿度传感器承担库房环境感知，S-CJ711智能主机负责多点数据采集、本地存储以及4G或以太网远程传输。系统后续可进一步扩展水浸、门禁、烟雾、空调和除湿设备状态，形成“环境监测—设备运行—安全报警—档案保护”的档案库房综合在线监测体系。
