一、项目背景与行业痛点
馆藏文物库房是博物馆、纪念馆、文物收藏单位、考古机构及相关文博单位长期保存可移动文物的重要场所。与普通仓储设施不同，文物库房的核心目标不是维持人员舒适环境，也不是简单防潮，而是通过稳定、适宜的保存环境减缓文物材料老化、腐蚀、变形、开裂、霉变及其他环境劣化过程。馆藏文物材质复杂，包括纸质文献、书画、纺织品、木器、竹器、漆器、陶瓷、玻璃、青铜器、铁器、金银器、骨角牙器、皮革、壁画残块、出土文物以及多种复合材料文物。不同材料对温度、相对湿度及其变化的敏感程度存在明显差异。木器、纸张、纺织品、皮革、漆器等有机质或吸湿性材料会随空气相对湿度变化发生吸湿和解吸，长期大幅波动可能形成尺寸变化、翘曲、开裂、起翘或层间应力。
金属文物的保存风险又与湿度、表面盐分、污染物及材料腐蚀状态密切相关。陶瓷、石质等无机材料整体上对普通温湿度波动的敏感方式不同，但含盐、修复过或具有彩绘层的文物仍可能具有特殊环境要求。因此，馆藏文物库房不能简单采用“所有文物统一20℃、50%RH”的控制方法。正式保存条件应依据文物材质、病害状态、保存历史、保护修复要求以及现行馆藏文物保存环境标准确定。
文物保存环境还具有明显的空间层级。库房整体属于文物保存的小环境。储藏柜、密闭柜、囊匣等内部属于更加接近文物本体的微环境。博物馆建筑及其外围环境又会对库房环境产生持续影响。一个库房中央测点温湿度正常，并不意味着靠外墙区域、密集储藏柜内部、顶部货架、地下墙体附近以及不同储藏单元都处于相同状态。大型博物馆库房还可能采用恒温恒湿空调、除湿机、调湿储藏柜、密集柜及空气净化设备。不同系统之间相互作用，如果缺少连续环境数据，很难判断环境异常究竟来自室外气候、建筑围护结构、空调系统、库门开启、储藏柜密闭性还是局部文物微环境。传统人工温湿度记录通常只能获得每天若干时间点的数据，无法完整掌握夜间、节假日及无人值守期间的环境变化，也难以分析温湿度变化速率、持续时间以及调控设备工作效果。因此，本项目建设仓储文物库房温湿度联网监测系统，通过S-GBTH温湿度传感器、S-CJ711智能主机、4G/以太网通信以及远程环境监测平台，建立馆藏文物保存环境长期连续数据体系。
系统总体技术逻辑为：
文物材质与保存要求 → 库房环境分区 → 多点温湿度感知 → 智能主机采集与缓存 → 4G/以太网传输 → 环境趋势分析 → 温湿度异常识别 → 空调/除湿/调湿管理 → 文物保护人员复核 → 保存环境档案。
二、建设目标与监测目标
1. 建设目标
- 建设馆藏文物库房24小时连续温湿度联网监测体系。
- 实现不同文物库房、不同材质文物和不同保存区域分类管理。
- 连续采集文物库房温度和相对湿度数据。
- 识别库房不同位置和不同高度的环境差异。
- 建立文物保存环境长期历史数据库。
- 实现温湿度超限、快速变化和持续异常预警。
- 实现智能主机现场数据存储，降低网络中断造成的数据缺失风险。
- 支持4G无线通信和以太网有线传输。
- 分析恒温恒湿空调、除湿及调湿设备运行效果。
- 为馆藏文物预防性保护提供环境数据依据。
- 支持后续扩展光照、紫外线、污染物、水浸及其他文物保存环境参数。
- 为文物库房检查、环境评估、保护修复及异常事件追溯提供连续数据。
2. 监测目标
库房温度：连续掌握馆藏文物实际储存空间温度。
库房相对湿度：连续记录文物保存空间空气相对湿度。
环境稳定性：监测温湿度日变化、短期变化和季节性变化。
空间差异：识别不同储藏区域、高度和建筑位置之间的环境差异。
环境变化速率：判断温湿度是否正在快速偏离长期稳定状态。
超限持续时间：记录环境偏离项目控制范围的持续时间。
恢复时间：评价环境控制设备启动后恢复稳定所需时间。
凝露风险：分析高湿环境下低温墙面、柜体等位置可能形成的凝露条件。
设备状态：监测智能主机、网络通信及环境数据连续性。
三、需求分析
1. 文物库房不能设置一个通用温湿度值
文物是由不同材料构成的长期保存对象。
纸张、纺织品、木器、漆器、金属、陶瓷、石质及出土文物所适宜的保存条件可能存在差异。
项目控制值应依据WW/T 0016.1-2023《馆藏文物保存环境质量 第1部分：指标要求》、文物保护专业意见和本馆具体藏品保存要求确定。
2. 环境稳定性与绝对数值同样重要
对于具有明显吸湿性的文物，空气相对湿度持续大幅变化可能造成材料反复吸湿和失水。
因此监测系统不仅需要判断温湿度是否超过上下限，还应评价环境变化幅度和变化速率。
3. 库房环境与储藏柜微环境必须区分
库房空气温湿度属于小环境。
储藏柜、文物柜、囊匣内部属于微环境。
即使库房总体环境稳定，密闭储藏柜内部湿度仍可能因文物自身含水量、调湿材料、柜体密闭性和材料释放物产生不同变化。
4. S-GBTH主要用于库房级环境监测
S-GBTH百叶箱型温湿度传感器适合布置于库房环境中的代表性位置，用于文物库房空气温湿度长期连续监测。
对于尺寸较小、内部空间有限的密闭文物储藏柜，不宜机械地将大型百叶结构传感器直接放入柜内。
如项目需要实施柜内微环境监测，应根据储藏柜空间及文物保护要求配置适宜尺寸和性能的微环境温湿度监测终端。
5. 单点监测不能代表整个文物库房
外墙、地下墙体、库房角落、空调送回风末端、密集储藏柜之间以及不同高度均可能形成环境差异。
设计时应根据库房空间和环境风险设置多个监测点。
6. 环境监测终端与空调控制传感器用途不同
恒温恒湿机自带温湿度探头主要服务设备控制。
文物保存环境监测终端则承担独立记录、环境评价和历史追溯功能。
工程上不宜仅以恒温恒湿设备自身控制温度替代文物库房环境监测。
7. 湿度风险不仅是“湿度过高”
湿度长期过高可能增加霉菌、腐蚀及材料劣化风险。
但对部分有机质文物而言，过低湿度和快速干燥同样可能形成收缩、脆化等问题。
因此应根据文物类型设置上、下双向控制。
8. 温湿度系统只是文物保存环境监测的一部分
WW/T 0016.1-2023涉及温湿度、光照、污染物、生物、风速等多类环境指标。
因此本方案解决的是文物库房温湿度联网监测子系统，不应将温湿度正常直接等同于整个文物保存环境完全符合要求。
四、总体解决方案
仓储文物库房温湿度联网监测采用“库房多点环境监测＋重点区域加密监测＋现场智能采集＋本地存储＋4G/以太网通信＋远程数据平台”的总体技术路线。
在文物库房主要储藏区域设置S-GBTH温湿度传感器。
监测点设计重点考虑：
库房中央代表区域。
外墙及地下建筑风险区域。
恒温恒湿设备送回风末端。
密集储藏柜区域。
库房门附近。
顶部及底层可能形成环境分层的位置。
历史曾出现高湿、结露或霉变风险的位置。
各传感器通过RS485或4～20mA方式与S-CJ711智能主机连接。

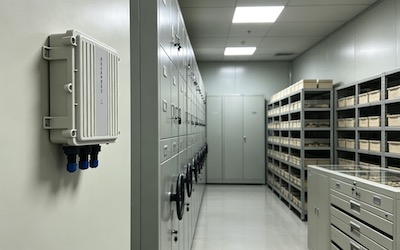

S-CJ711负责现场多点数据采集、协议处理、本地数据存储及远程通信。
智能主机按照项目网络条件，通过4G无线网络或以太网上传数据。
平台按照：
文博单位 → 馆区 → 库区 → 文物库房 → 保存分区 → 监测点
建立环境数据层级。
项目需要进一步细化时，可增加：
文物材质类别。
储藏柜编号。
柜内微环境。
空调运行状态。
除湿设备状态。
调湿设备状态。
形成更加完整的馆藏文物预防性保护环境监测体系。
系统数据链为：
S-GBTH温湿度传感器 → RS485/4～20mA → S-CJ711智能主机 → 本地数据存储 → 4G/以太网 → 文物环境监测平台 → 数据分析 → 异常预警 → 环境调控 → 文物保护人员复核 → 环境档案。
五、系统架构设计
1. 库房环境感知层
获取文物库房不同区域空气温度和相对湿度。
2. 微环境扩展层
根据项目需求，在储藏柜、密闭柜及特殊文物保存单元设置适宜的微环境监测终端。
3. 现场智能采集层
采用S-CJ711智能主机完成多个温湿度传感器集中采集。
4. 边缘存储层
利用智能主机内置Flash保存现场数据，为网络短时中断期间的数据连续性提供基础。
5. 通信网络层
采用4G或以太网完成现场监测站与服务器之间的数据传输。
6. 数据平台层
完成数据接收、历史存储、统计计算、异常判断和设备管理。
7. 文物保护应用层
实现温湿度趋势、环境稳定性、异常事件和不同文物保存区域综合分析。
8. 系统接口层
根据项目要求与博物馆信息平台、文物预防性保护平台、楼宇自控系统或恒温恒湿设备进行数据交换。
六、监测内容与监测方法
1. 纸质及书画类文物库房
重点监测温度、相对湿度及湿度变化幅度。
对于书画、纸本文献等吸湿性材料，应特别关注环境长期稳定性。
2. 木器及漆器库房
木材、漆层及复合结构可能对湿度变化较敏感，应关注相对湿度快速变化和季节转换。
3. 纺织品文物库房
重点关注温湿度长期稳定、高湿霉变风险以及与其他环境因素的综合影响。
4. 金属文物库房
温湿度监测可作为腐蚀风险环境分析基础。
但金属文物实际腐蚀风险还与文物表面盐分、污染物、材料类型及原有腐蚀状态有关。
5. 陶瓷及石质文物库房
重点根据具体文物病害状态判断环境要求。
含盐、彩绘、修复过或结构脆弱的文物不能简单按照普通陶瓷或石材处理。
6. 出土文物临时保存区域
部分刚出土或正在保护处理的文物可能需要特殊过渡环境。
这类区域的温湿度控制参数应由文物保护专业人员确定，不能直接套用普通文物库房设定值。
7. 密集储藏区域
根据储藏柜排列设置具有代表性的环境测点，评价柜体密集布置是否造成局部空气交换不足。
8. 外墙与地下空间
对地下文物库房、外墙及冷桥附近增加重点监测，识别返潮和凝露风险。
9. 高位储藏区
库房净高较大时可设置不同高度测点，判断是否存在明显温度分层。
10. 恒温恒湿设备影响区
送风口附近不作为唯一代表性测点。
可在回风区域、远端区域及主要文物储藏区域设置监测点，评价实际调控效果。
11. 库门区域
经常进行文物出入库作业的区域，可结合门磁分析开门事件对环境稳定性的影响。
12. 柜内微环境
重要文物及密闭储藏柜可进一步设置独立微环境传感器，用于监测柜内温湿度。
七、技术原理与算法模型
1. 单点温湿度
第i个环境测点温度定义为：
Ti(t)
相对湿度定义为：
RHi(t)
2. 库房温度极值
Tmax(t) = max[T1(t)，T2(t)，……，Tn(t)]
Tmin(t) = min[T1(t)，T2(t)，……，Tn(t)]
3. 库房湿度极值
RHmax(t) = max[RH1(t)，RH2(t)，……，RHn(t)]
RHmin(t) = min[RH1(t)，RH2(t)，……，RHn(t)]
4. 空间温度差
ΔTspace(t) = Tmax(t) - Tmin(t)
该指标用于评价同一文物库房内不同区域的温度均匀性。
5. 空间湿度差
ΔRHspace(t) = RHmax(t) - RHmin(t)
湿度空间差持续扩大时，应检查外墙、储藏柜排列、空气循环及除湿系统。
6. 温湿度变化速率
温度变化速率：
VT = [T(t2)-T(t1)]/(t2-t1)
湿度变化速率：
VRH = [RH(t2)-RH(t1)]/(t2-t1)
对于文物保存环境，短时间快速变化有时比缓慢的季节变化更值得关注。
7. 滚动时间窗波动
可对连续24小时或项目规定时间窗计算：
ΔTwindow = Tmax,window - Tmin,window
ΔRHwindow = RHmax,window - RHmin,window
通过滚动时间窗分析，可以发现环境控制设备频繁启停造成的周期波动。
8. 环境漂移量
设历史稳定阶段平均湿度为RHbaseline：
DriftRH(t) = RHmean,current - RHbaseline
长期缓慢漂移虽然可能暂时没有达到报警值，但可用于提前发现季节环境和空调控制能力变化。
9. 超限持续时间
设某库房经专业确认的温度范围为：
[Tlow，Thigh]
相对湿度范围为：
[RHlow，RHhigh]
系统累计：
Tout = ΣΔtT异常
RHout = ΣΔtRH异常
10. 偏差严重度辅助指标
对内部管理可计算：
ExposureRH = ∫ max[RH(t)-RHhigh，0]dt
以及相应低湿暴露量。
该指标仅用于异常事件排序和历史趋势比较，不能替代文物保护专业人员对文物风险进行评价。
11. 露点温度
通过空气温度T和相对湿度RH，可采用Magnus类公式估算露点：
γ = ln(RH/100) + aT/(b+T)
Tdew = bγ/(a-γ)
12. 凝露安全余量
对于配置表面温度传感器的位置：
ΔTdew = Ts - Tdew
其中Ts为墙面、柜体或其他被监测表面温度。
当ΔTdew逐步接近0时，表示表面接近发生凝露的条件。
13. 库房与储藏柜微环境差
若配置柜内监测，可计算：
ΔRHcabinet = RHcabinet - RHroom
ΔTcabinet = Tcabinet - Troom
用于判断密闭柜、调湿材料及文物自身缓冲作用。
14. 空调恢复能力
库门开启或设备短时停机产生扰动以后，可计算：
Trecovery = tstable - tevent
长期比较相似事件的恢复时间，可以辅助判断恒温恒湿设备控制能力变化。
15. 多点异常一致性
多个库房测点同步变化，更可能属于空调、季节或整个建筑环境变化。
仅某一个外墙测点持续升湿，则更应检查局部建筑环境。
16. 材料风险关联原则
平台可以根据文物材质对异常环境进行分类展示，但不宜仅依据温湿度数值自动判定文物已经损坏。
最终判断应综合文物材质、病害、保存历史和保护专业意见。
八、系统功能设计
1. 文物库房分级管理
按照馆区、楼栋、楼层、库区、库房和监测点建立设备层级。
2. 文物材质分类管理
可以为不同库房标记主要文物材质及对应环境管理策略。
3. 24小时实时温湿度监测
自动采集并显示各监测点当前温度和湿度。
4. 多测点趋势分析
同屏比较一个库房不同位置环境变化。
5. 环境极值统计
自动识别最高温、最低温、最高湿度和最低湿度测点。
6. 温湿度稳定性分析
统计小时、日、周和自定义时间范围内环境波动。
7. 环境异常报警
不同库房可分别设置预警和报警参数。
8. 变化速率预警
温湿度快速变化但尚未到达绝对控制限时，可提前提示。
9. 持续时间管理
自动记录异常开始、峰值、持续时间及恢复时间。
10. 通信状态监测
智能主机长时间未上传数据时形成独立离线报警。
11. 本地数据存储
网络中断期间现场智能主机继续完成数据采集和存储。
12. 历史数据查询
按照库房、区域、测点和时间范围查询环境记录。
13. 环境报表
形成文物库房温湿度日报、月报、年度趋势及异常事件报告。
14. 设备档案
保存传感器编号、安装位置、校准、维护和更换记录。
15. 环境事件档案
可记录空调故障、停电、库门长期开启、文物出入库及建筑漏水等事件。
16. 数据接口
根据项目要求向文物预防性保护平台或其他业务系统提供环境数据接口。
九、硬件组成与配置方案
1. S-GBTH百叶箱型温湿度传感器
用于馆藏文物库房室内环境温度和相对湿度连续采集。
新建项目宜优先考虑RS485数字通信方式，便于多点联网。
2. S-CJ711防水智能主机
负责多个温湿度监测点集中采集、本地存储及4G或以太网远程传输。
3. 稳压电源
为温湿度传感器和智能采集主机提供稳定直流电源。
4. UPS备用电源
重要文物库房建议配置UPS，提高断电期间环境监测连续性。
5. 微环境温湿度终端
重要储藏柜、密闭柜及特殊文物保存单元可根据项目要求另行配置尺寸和性能适宜的微环境监测设备。
6. 表面温度传感器
用于地下外墙、冷桥或易结露位置的凝露风险监测。
7. 水浸传感器
用于库房外墙、空调排水、管道附近及其他潜在漏水区域。
8. 门磁传感器
用于记录文物库房门开启事件。
9. 恒温恒湿设备状态接口
可采集设备启停、运行及故障状态，实现环境与设备联动分析。
10. 后续环境扩展设备
完整馆藏文物保存环境项目可进一步考虑光照、紫外线、VOC、二氧化碳及其他环境参数监测。
十、核心设备参数
1. S-GBTH百叶箱型温湿度传感器
温度测量范围：-50～85℃。
湿度测量范围：0～100%RH。
温度准确度：±0.1℃。
湿度准确度：±1%RH。
温度分辨率：0.1℃。
湿度分辨率：0.1%RH。
供电方式：DC 12V或DC 24V，根据产品选型确定。
输出形式：RS485、4～20mA、电压输出等可选。
数字通信协议：MODBUS-RTU。
默认波特率：9600。
传感器工作温度：-50～100℃。
工作湿度：0～100%RH。
2. S-CJ711防水智能主机
供电电压：DC 12～24V。
模拟量输入：10路模拟量采集通道，默认4～20mA。
RS485接口：2路，其中一路用于外接传感器，另一路可用于其他设备通信或项目扩展。
远程通信：支持4G无线通信及以太网传输。
通信协议：支持标准MODBUS及产品通信协议，可根据系统配置采用MQTT等数据交互方式。
默认波特率：9600。
本地存储：8Mbit Flash。
工作温度：-40～80℃。
工作湿度：0～95%RH。
存储温度：-40～85℃。
存储湿度：0～100%RH。
外壳材质：防水工程塑料。
防护等级：IP65。
3. 文物环境监测应用边界
S-GBTH标称准确度为±0.1℃和±1%RH，具有较高的温湿度测量性能，可作为文物库房级温湿度连续监测的数据采集设备。
但产品标称准确度并不能直接等同于已经符合WW/T 0104-2020《馆藏文物保存环境监测 监测终端 温湿度》的全部要求。
如招标文件明确要求设备符合WW/T 0103、WW/T 0104等文物保护行业标准，应进一步依据对应标准对产品功能、环境适应性、性能试验以及项目要求进行符合性确认，并提供相应检测或证明文件。
4. 网络接口应用边界
S-CJ711能够提供4G及以太网联网能力。
如项目要求按照WW/T 0118-2023和WW/T 0119-2023实现与既有文物保存环境监测平台的数据交换及网络通信，应在项目集成阶段完成数据模型、接口、协议和服务器通信适配。
具有4G或以太网接口本身并不等同于自动符合文物保护行业网络通信标准。
5. 本地缓存容量设计
智能主机配置8Mbit Flash。
实际可保存的数据时长取决于测点数量、采样间隔、记录字段和数据格式。
正式项目应进行容量计算和断网测试后确定具体缓存时长。
十一、软件平台与数据展示
1. 文物库房环境总览
集中显示各库房实时温湿度、设备状态及当前报警。
2. 库房平面图
按照文物库房实际平面和储藏柜布局标识监测点。
3. 实时温湿度
显示测点编号、温度、相对湿度、更新时间和通信状态。
4. 多点环境曲线
同屏比较库房中央、外墙、密集柜及其他重点位置的数据。
5. 温湿度空间差异
显示当前及历史最大温差和最大湿度差。
6. 环境稳定性分析
显示24小时、7天、30天等时间范围内温湿度波动。
7. 环境异常时间轴
记录环境偏差发生、达到峰值、采取措施和恢复稳定全过程。
8. 空调状态关联
接入恒温恒湿设备后，将设备启停和环境变化放在统一时间轴分析。
9. 微环境对比
如配置柜内传感器，可比较储藏柜内部和库房环境差异。
10. 历史数据查询
支持按库房、区域、测点和时间范围进行查询。
11. 数据统计
统计最高值、最低值、平均值、波动幅度、超限次数及累计持续时间。
12. 监测报告
自动或人工生成文物保存环境周期性监测报告。
十二、数据分析与智能应用
1. 库房环境基线建立
系统经过完整年度运行后，可以建立每个文物库房自身的季节性环境基线。
以后判断环境是否发生改变时，不仅比较固定阈值，也比较当前状态与历史同季节状态的差异。
2. 长期湿度漂移识别
某库房湿度虽然尚未超出允许范围，但连续数周向较高方向漂移时，可以提前检查建筑防潮和除湿设备。
3. 快速波动识别
恒温恒湿设备频繁启停、库门长期开启或控制系统异常可能形成短周期明显波动。
对于部分吸湿性文物，这类快速变化具有较高分析价值。
4. 密集储藏区高湿识别
如果密集储藏区湿度长期高于库房主通道，而温度基本一致，应重点检查空气循环、柜体布局和局部调湿条件。
5. 建筑返潮辅助识别
外墙测点持续高湿，但库房中央环境稳定时，可以优先调查墙体和建筑防潮问题，而不是直接提高整个库房除湿能力。
6. 文物柜微环境评价
当柜内湿度变化明显小于库房环境时，说明柜体及文物材料形成了一定环境缓冲。
当柜内环境长期偏离设计目标时，则应检查柜体密闭性、调湿材料和文物自身状态。
7. 空调控制性能分析
统计不同季节环境偏差后的恢复时间。
相似工况下恢复时间不断增长，可提示过滤器、除湿、制冷、加湿或控制系统性能变化。
8. 凝露风险识别
在地下库房或冷桥位置，将空气露点与墙面温度进行比较，在真正出现可见凝露以前识别风险条件。
9. 高湿持续风险排序
相比一次短时湿度峰值，可重点统计高湿状态持续时间及发生频率。
系统按照持续时间和涉及区域形成重点检查排序。
10. 文物材质关联分析
平台可以将环境报警与库房主要文物材质关联。
例如同一次湿度异常，对木器、书画、金属及陶瓷库房的专业处置优先级可能不同。
具体风险结论仍应由文物保护专业人员确定。
十三、预警机制与决策支撑
1. 控制值确定原则
馆藏文物库房不能由温湿度设备厂家统一给出一个适用于全部文物的温湿度控制范围。
项目应依据WW/T 0016.1-2023、馆藏文物分类、文物保存状态以及建设单位批准的文物保护方案确定控制参数。
2. 预警与报警分级
建议建立：
正常状态。
接近控制边界。
超出控制范围。
持续环境异常。
快速变化异常。
通信设备异常。
3. 高湿预警
相对湿度持续向项目上限发展时，在正式超限前通知文物库房管理人员检查除湿、空调和建筑状态。
4. 低湿预警
对于对干燥敏感的文物，应同时设置低湿监测，防止只关注高湿而忽略快速失水风险。
5. 快速变化预警
即使温湿度仍处于允许范围，当变化速率或短时间波动明显超过该库房正常状态时，可形成趋势提示。
6. 多点同步异常
多个位置同步变化时，优先调查空调、除湿、电源及整个建筑环境。
7. 单点异常
外墙、储藏柜附近等单点长期异常时，优先调查局部环境问题和传感器状态。
8. 设备离线预警
主机通信中断应作为监测系统自身故障独立管理。
9. 微环境异常
柜内环境异常而库房环境正常时，应重点检查储藏柜、调湿材料以及柜内文物保存状态。
10. 文物风险判断边界
平台负责提供温湿度数值、变化速率、持续时间及空间位置等客观环境信息。
平台不应仅凭一个温湿度数值自动给出“文物安全”或“文物已经受损”的结论。
最终判断应结合文物材质、病害现状及保护修复专业意见。
11. 推荐处置流程
环境预警 → 核实数据有效性 → 查看相邻测点 → 判断局部或整体异常 → 检查恒温恒湿设备 → 检查库门及建筑环境 → 检查重点文物和储藏柜 → 必要时采取调温、除湿、加湿或局部微环境调控 → 持续观察环境恢复 → 文物保护人员复核 → 保存处置记录。
十四、项目实施方案
1. 馆藏环境基础调查
收集建筑平面、库房面积、净高、文物类别、储藏柜布局、恒温恒湿设备及历史环境资料。
2. 文物材质调查
明确各库房主要收藏对象，包括纸质、纺织、木器、漆器、金属、陶瓷、石质及其他文物。
3. 既有环境问题调查
统计历史高湿、霉变、腐蚀、结露、漏水、空调故障等情况。
4. 保存环境分区
按照文物材质和保存要求确定不同环境管理区域。
5. 监测点设计
监测点应兼顾：
环境代表性。
最不利位置。
文物实际储藏区域。
空调控制特征。
建筑风险。
6. 避免错误点位
传感器不应直接安装于：
恒温恒湿机出风口正前方。
暖气设备附近。
库房门外。
太阳能够直接照射的位置。
紧贴墙体的位置。
无法正常空气交换的死角。
7. 密集储藏柜布点
密集储藏区除主通道测点外，可根据环境风险选择典型柜列进行补充监测。
8. 微环境监测设计
重要储藏柜需要监测时，应选择适用于柜内空间的微型监测设备，不将库房级大型百叶箱传感器简单替代柜内微环境终端。
9. RS485布线
采用符合工业现场要求的通信线缆，并做好强弱电分离、线缆标识和线路保护。
10. 智能主机安装
主机应设置在供电、通信和维护条件良好的位置，并避免影响库房日常文物作业。
11. 4G通信设计
采用4G时，应根据建设单位信息安全要求确定公网、专网或其他允许的网络方式。
12. 以太网接入
采用博物馆内部网络时，应确认IP、网络安全、服务器和接口要求。
13. 通信标准适配
如项目要求接入既有馆藏文物保存环境平台，应根据WW/T 0118-2023及WW/T 0119-2023进行接口和网络通信适配。
14. 设备编码
建议采用：
馆区—库区—库房—区域—测点
统一编号，并与图纸、平台及现场标签一致。
15. 初始基线采集
系统投运后连续采集一段时间，覆盖昼夜和正常设备运行状态，建立环境初始基线。
16. 测量比对
使用经过确认的参考温湿度设备进行现场比对。
17. 报警测试
验证高温、低温、高湿、低湿、快速变化及设备离线等报警。
18. 断网测试
验证智能主机断网期间继续采集和缓存，以及网络恢复后的数据处理能力。
19. 系统验收
验收内容宜包括设备型号、数量、安装位置、测量性能、通信、本地存储、报警、历史数据、平台功能、接口及竣工资料。
十五、运维服务保障
1. 传感器定期检查
检查传感器固定状态、百叶结构、积尘、线路和周边遮挡。
2. 周期校准
根据文物保护项目要求、设备性能和建设单位计量管理制度开展温湿度设备周期校准。
3. 智能主机检查
检查供电、RS485通信、Flash存储、4G及以太网连接。
4. 网络维护
定期检查服务器、网络线路、SIM卡及数据上传状态。
5. UPS维护
配置备用电源时，应定期进行实际断电运行测试。
6. 报警测试
定期验证环境报警和设备离线通知链路。
7. 测点代表性复核
储藏柜布局、文物类别、空调送风或库房建筑发生改变后，应重新评价测点位置。
8. 环境设备维护关联
恒温恒湿设备检修后，应观察环境恢复曲线，验证设备运行效果。
9. 异常监测点复核
出现长期异常偏差时，应采用参考设备现场验证，而不是简单通过软件调整原始测量值。
10. 年度环境评价
建议每年度形成文物库房环境稳定性、高风险区域、设备运行及异常事件分析报告。
十六、项目优势与方案价值
1. 按馆藏文物预防性保护逻辑设计
方案不是普通仓库温湿度监控，而是围绕文物材质、环境稳定性和保存风险进行设计。
2. 区分库房小环境和储藏柜微环境
避免使用一个库房测点推断所有文物实际保存环境。
3. 从固定阈值升级到环境变化分析
同时关注温湿度绝对值、波动幅度、变化速率和持续时间。
4. 多点监测识别空间异常
可以发现外墙、地下空间和密集储藏区等局部问题。
5. 支持4G和以太网联网
能够适应新建博物馆、既有库房改造及分散文物库房。
6. 具备现场数据存储
网络短时故障时仍保留现场采集和存储能力。
7. 支持文物环境行业平台对接
可根据WW/T 0118、WW/T 0119及项目接口要求进行系统集成。
8. 支持环境控制设备评价
能够通过长期数据评价恒温恒湿机、除湿机和调湿设备实际效果。
9. 支持文物保护异常追溯
发现霉变、腐蚀或其他病害变化后，可调取对应时期环境历史数据进行辅助分析。
10. 支持预防性保护系统扩展
可进一步增加光照、紫外线、VOC、水浸及其他参数，形成更完整的馆藏文物保存环境监测体系。
十七、应用场景
馆藏文物库房温湿度监测：用于博物馆馆藏文物长期保存环境在线监测。
博物馆库房温湿度联网监测：用于多个文物库房集中联网管理。
文物预防性保护环境监测：用于馆藏文物保存环境长期趋势分析和异常预警。
文物库房4G温湿度监测：适用于不便铺设数据网络的异地或既有库房。
文物库房以太网温湿度监测：适用于接入博物馆内部信息网络的环境监测项目。
书画文物库房环境监测：用于纸本、绢本书画及文献类馆藏。
木器漆器文物库房监测：用于对相对湿度变化较敏感的有机质文物保存环境。
纺织品文物库房监测：用于古代服饰、织物、刺绣及其他纤维文物。
金属文物库房环境监测：用于青铜器、铁器及其他金属馆藏环境管理。
考古文物临时库房监测：用于考古出土文物整理、暂存和保护环境监测。
地下文物库房防潮监测：用于地下及半地下文物库房高湿和凝露风险管理。
文物储藏柜微环境监测：用于重要馆藏文物柜内温湿度精细化管理。
十八、效益分析
1. 文物预防性保护效益
连续环境数据有助于在出现明显文物病害之前发现不利保存环境。
2. 环境管理效益
多个文物库房统一联网后，可集中掌握整个馆区环境状态。
3. 异常响应效益
夜间和无人值守期间环境偏差能够及时被记录和发现。
4. 空调运维效益
通过环境恢复时间和空间差异分析，可辅助发现恒温恒湿设备控制能力下降。
5. 建筑风险识别效益
长期局部高湿数据能够辅助调查墙体返潮、冷桥和地下空间环境问题。
6. 文物病害追溯效益
发现霉变、腐蚀、开裂或其他变化时，可以调取长期环境记录辅助判断环境因素。
7. 微环境管理效益
库房与储藏柜环境联合后，可以进一步评价调湿材料和储藏柜性能。
8. 文博信息化效益
环境数据可纳入博物馆文物预防性保护和智慧博物馆信息体系。
文物保护项目的价值不宜单纯按照设备采购成本计算，应结合馆藏文物价值、保护等级、环境风险以及长期保存需求综合评价。
十九、标准规范与政策依据
仓储文物库房温湿度联网监测应依据现行文物保护法律法规、馆藏文物保存环境标准以及博物馆建筑技术要求进行设计。
主要依据包括：
《中华人民共和国文物保护法》（2024年修订）。
《博物馆条例》。
JGJ 66-2015《博物馆建筑设计规范》。
WW/T 0016.1-2023《馆藏文物保存环境质量 第1部分：指标要求》。
WW/T 0016.2-2023《馆藏文物保存环境质量 第2部分：检测方法》。
WW/T 0103-2020《馆藏文物保存环境监测 监测终端 基本要求》。
WW/T 0104-2020《馆藏文物保存环境监测 监测终端 温湿度》。
WW/T 0118-2023《馆藏文物保存环境监测 数据交换要求》。
WW/T 0119-2023《馆藏文物保存环境监测 网络通信要求》。
WW/T 0096-2020《馆藏文物保存环境控制 净化调湿装置》。
WW/T 0068-2015《馆藏文物保存环境控制 调湿材料》。
1. 保存环境质量
WW/T 0016.1-2023对馆藏文物保存环境质量进行了系统规定，其内容不仅包括温湿度，还包括光照、污染物、生物及风速等环境指标。
因此，温湿度联网监测应视为文物保存环境系统中的基础子系统。
2. 环境检测
WW/T 0016.2-2023规定馆藏文物保存环境质量检测的基本要求、检测项目、方法选择、数据记录和报告要求。
3. 温湿度监测终端
馆藏文物保存环境监测终端的工程选型可结合WW/T 0103-2020和WW/T 0104-2020执行。
如项目招标明确提出产品符合上述标准，应以相关检测或证明文件确认，不能仅根据产品目录参数自行宣称符合。
4. 数据交换
大型博物馆及文物预防性保护平台集成项目可依据WW/T 0118-2023进行监测点、监测站和数据中心之间的数据交换设计。
5. 网络通信
WW/T 0119-2023规定馆藏文物保存环境监测系统中网关与应用服务器之间网络通信的总体要求、模型、协议和应用数据类型。
S-CJ711的4G及以太网能力可以作为联网通信硬件基础，正式平台对接仍应完成对应协议和数据模型适配。
6. 博物馆建筑
JGJ 66-2015适用于博物馆建筑设计，其中包含藏品库区、藏品保存环境、暖通空调及建筑智能化等相关要求。
7. 运行参数确定原则
具体文物库房的温湿度控制值应依据文物材料、保存状态、现行标准以及文物保护专业要求确定。
不得为了方便平台统一管理而强行将不同文物类别全部设置成相同温湿度控制值。
二十、成功案例
以下为典型应用案例（示例），用于说明仓储文物库房温湿度联网监测的实际工程分析方法。如暂无对应真实客户项目，对外使用时建议保留“典型应用案例（示例）”说明。
案例一：书画文物库房湿度快速波动识别
某博物馆书画库房采用恒温恒湿空调。
日常人工记录显示温湿度基本处于管理范围，但联网监测以后发现每天存在规律性的湿度快速升降。
进一步将温湿度数据与恒温恒湿设备启停状态进行比较，发现湿度波动与设备控制周期具有明显关系。
项目没有简单调整湿度报警上限，而是重新检查设备控制策略和传感器位置。
优化后湿度曲线明显平稳。
该案例说明馆藏文物环境监测不应仅判断“是否超限”，环境稳定性同样具有重要保护意义。
案例二：地下金属文物库房局部高湿识别
某地下文物库房主要保存金属类文物。
库房中央环境长期稳定，但靠近地下外墙的一个监测点在夏季持续表现出较高湿度。
多点数据表明异常并非整个库房同步出现。
现场进一步检查发现该区域墙体表面温度偏低，存在局部潮湿和结露风险。
项目随后改善建筑防潮并优化空气循环。
该案例体现了多点监测对于区分“整体环境问题”和“局部建筑问题”的价值。
案例三：密集储藏柜与库房环境存在明显湿度差
某馆藏库房库内环境长期稳定，但重要木器存放于相对密闭的储藏柜内。
项目增加柜内微环境监测后发现，部分储藏柜内部相对湿度变化明显滞后于库房环境，并长期保持不同的湿度中心。
经检查，差异与柜体密闭性、文物材料及柜内调湿条件有关。
项目针对重要文物重新配置微环境调湿方案。
该案例说明库房环境正常不能直接代表每一个储藏柜内部环境正常。
案例四：梅雨季空调除湿能力下降提前发现
某综合文物库房在梅雨季出现湿度偏高。
历史数据显示，过去恒温恒湿设备启动后能够在较稳定时间内恢复正常。
系统连续多年运行后发现，同等季节条件下湿度恢复时间逐步延长。
虽然最终仍能够回到控制范围，但趋势已经发生明显变化。
设备人员提前开展空调和除湿系统维护。
维护后湿度恢复能力得到改善。
案例五：异地文物库房4G联网监测
某文博单位设有一个与主馆区距离较远的文物暂存库房，现场没有现成业务网络。
项目采用S-GBTH多点温湿度传感器和S-CJ711智能主机，通过4G将库房环境数据上传至统一平台。
网络短时异常期间，主机继续完成现场数据采集和本地存储。
远程管理人员可以统一查看主馆区和异地库房环境趋势。
该应用减少了单独建设数据网络的工程工作量，同时实现分散库房环境集中管理。
案例六：库门开启造成短时波动但未形成长期环境异常
某文物库房在文物集中出入库期间，靠近门区的温湿度测点出现短时间明显变化。
库房深部测点变化较小，库门关闭后环境在正常时间内恢复。
平台结合门磁和多测点数据，将该事件识别为作业扰动，而非整个恒温恒湿系统失效。
但系统同时记录了每次文物作业期间环境变化及恢复时间。
长期数据可进一步帮助博物馆优化文物出入库作业流程和缓冲空间管理。
二十一、参考文献
- S-GBTH百叶箱型温湿度传感器产品说明书及技术资料。
- S-CJ711防水智能主机产品说明书及技术资料。
- 《中华人民共和国文物保护法》（2024年修订）。
- 《博物馆条例》。
- JGJ 66-2015《博物馆建筑设计规范》。
- WW/T 0016.1-2023《馆藏文物保存环境质量 第1部分：指标要求》。
- WW/T 0016.2-2023《馆藏文物保存环境质量 第2部分：检测方法》。
- WW/T 0103-2020《馆藏文物保存环境监测 监测终端 基本要求》。
- WW/T 0104-2020《馆藏文物保存环境监测 监测终端 温湿度》。
- WW/T 0118-2023《馆藏文物保存环境监测 数据交换要求》。
- WW/T 0119-2023《馆藏文物保存环境监测 网络通信要求》。
- WW/T 0096-2020《馆藏文物保存环境控制 净化调湿装置》。
- WW/T 0068-2015《馆藏文物保存环境控制 调湿材料》。
- 项目馆藏文物保存、预防性保护、设备维护及环境管理相关技术文件。
本方案适用于博物馆文物库房、纪念馆藏品库房、考古文物库房、文物暂存库、书画文物库、木器漆器库、纺织品文物库、金属文物库以及其他馆藏可移动文物保存环境的温湿度联网监测。
仓储文物库房温湿度联网监测真正需要解决的，不是简单回答“库房现在多少度、多少湿度”，而是判断文物实际保存环境是否长期稳定、不同区域之间是否存在明显环境差异、环境变化是否正在加速，以及异常究竟来自建筑、空调、储藏柜还是文物微环境。
对于馆藏文物预防性保护，库房温湿度只是基础环境参数。重要项目应进一步根据文物材质和风险扩展储藏柜微环境、光照、紫外线、污染物、水浸及环境控制设备运行状态，逐步构建“库房环境—储藏柜微环境—文物材质—环境设备—异常事件”的馆藏文物保存环境综合监测体系。
